2018年（呼伦贝尔兴安盟专版）中考物理复习（练习）第15课时　电流　电路.doc 6页

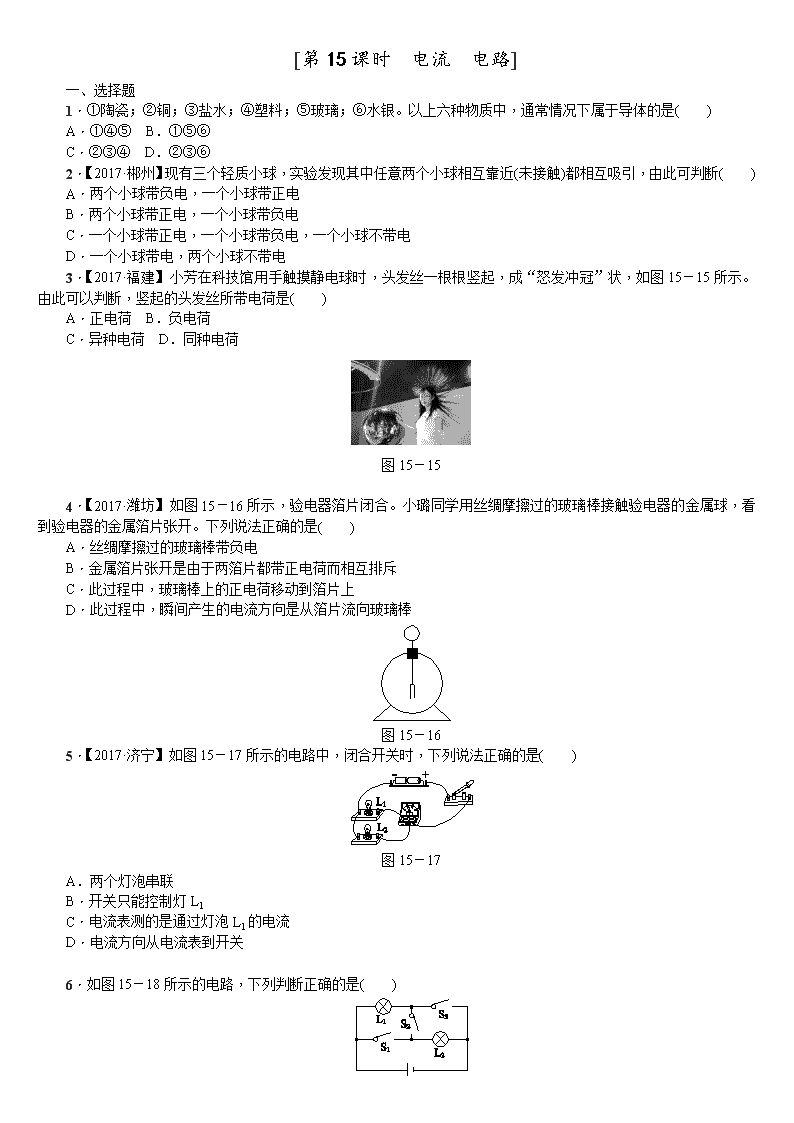

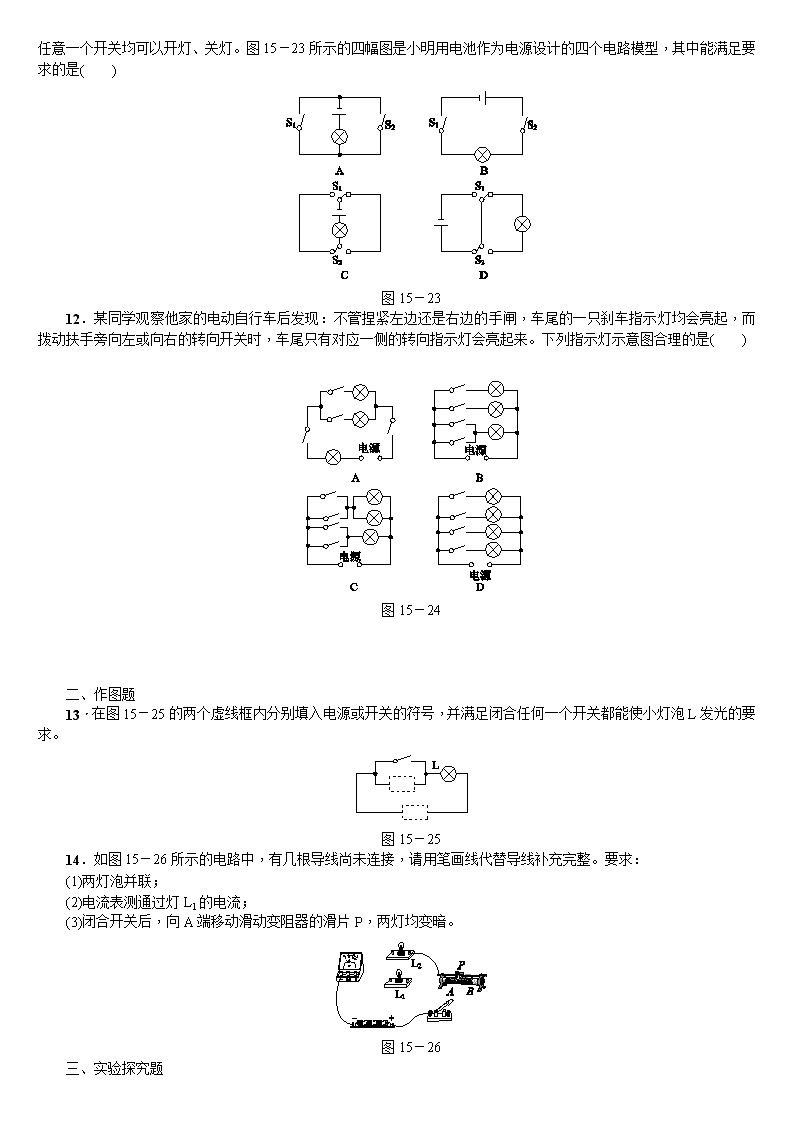

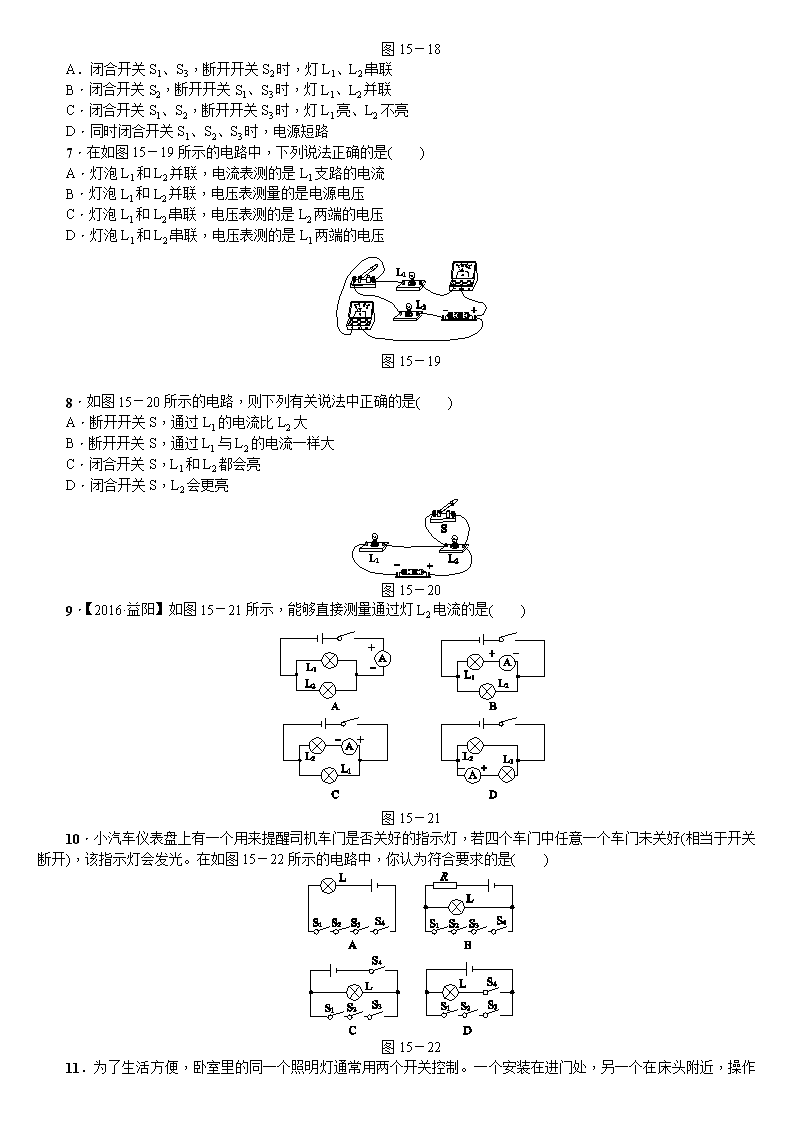

　[第15课时　电流　电路]一、选择题1．①陶瓷；②铜；③盐水；④塑料；⑤玻璃；⑥水银。以上六种物质中，通常情况下属于导体的是(　　)A．①④⑤B．①⑤⑥C．②③④D．②③⑥2．【2017·郴州】现有三个轻质小球，实验发现其中任意两个小球相互靠近(未接触)都相互吸引，由此可判断(　　)A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电3．【2017·福建】小芳在科技馆用手触摸静电球时，头发丝一根根竖起，成“怒发冲冠”状，如图15－15所示。由此可以判断，竖起的头发丝所带电荷是(　　)A．正电荷B．负电荷C．异种电荷D．同种电荷图15－15　4．【2017·潍坊】如图15－16所示，验电器箔片闭合。小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开。下列说法正确的是(　　)A．丝绸摩擦过的玻璃棒带负电B．金属箔片张开是由于两箔片都带正电荷而相互排斥C．此过程中，玻璃棒上的正电荷移动到箔片上D．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒图15－165．【2017·济宁】如图15－17所示的电路中，闭合开关时，下列说法正确的是(　　)图15－17A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是通过灯泡L1的电流D．电流方向从电流表到开关6．如图15－18所示的电路，下列判断正确的是(　　) 图15－18A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路7．在如图15－19所示的电路中，下列说法正确的是(　　)A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2两端的电压D．灯泡L1和L2串联，电压表测的是L1两端的电压图15－19　　　8．如图15－20所示的电路，则下列有关说法中正确的是(　　)A．断开开关S，通过L1的电流比L2大B．断开开关S，通过L1与L2的电流一样大C．闭合开关S，L1和L2都会亮D．闭合开关S，L2会更亮图15－209．【2016·益阳】如图15－21所示，能够直接测量通过灯L2电流的是(　　)图15－2110．小汽车仪表盘上有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好(相当于开关断开)，该指示灯会发光。在如图15－22所示的电路中，你认为符合要求的是(　　)图15－2211．为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个在床头附近， 操作任意一个开关均可以开灯、关灯。图15－23所示的四幅图是小明用电池作为电源设计的四个电路模型，其中能满足要求的是(　　)图15－2312．某同学观察他家的电动自行车后发现：不管捏紧左边还是右边的手闸，车尾的一只刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起来。下列指示灯示意图合理的是(　　)图15－24二、作图题13．在图15－25的两个虚线框内分别填入电源或开关的符号，并满足闭合任何一个开关都能使小灯泡L发光的要求。图15－2514．如图15－26所示的电路中，有几根导线尚未连接，请用笔画线代替导线补充完整。要求：(1)两灯泡并联；(2)电流表测通过灯L1的电流；(3)闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。图15－26三、实验探究题 15．为了验证并联电路的电流特点，小薇设计了如图15－27所示的电路进行实验。图15－27(1)在连接电路时，开关应处于________状态。(2)小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是________________________________________________________________________。(3)排除故障后，她测出了L1、L2支路上的电流以及干路上的电流分别为I1、I2和I，电流表示数分别如图15－28甲、乙、丙所示，可读出电流表示数I1＝0.5A，I2＝________A，I＝________A。根据测量结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是：________________(写出关系式即可)。图15－28(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是________________________________________________________________________。16．【2016·河南改编】小海和小梅一起做“探究并联电路中电流的规律”实验。图15－29(1)图15－29甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是________(选填“A”“B”或“C”)处的电流。(2)请在图乙中移动一根导线，使电流表测量通过L1的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。(3)测出A、B、C三处电流如下表所示，由此得出初步结论______________。(只写表达式)位置ABC电流/A0.300.240.54小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是________________________________________________________________________。17．图15－30甲为探究“并联电路电流规律”的实验电路图。图15－30 (1)若要测量干路电流，则电流表应串联在图甲中的________(选填“A”“B”或“C”)处。(2)若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙所示位置，其原因是__________________________。(3)纠正(2)中错误后，测出A、B、C三处的电流值如下表所示。由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是：______________________________。(写出一条即可)位置ABC电流/A0.180.180.36参考答案1．D　2.C　3.D　4.B　5.C　6.D　7.D8．B　9.C　10.B　11.C12．B　[解析]不管是捏紧左边还是右边的手闸，车尾的一只刹车指示灯均会亮起，说明这两个开关都能控制指示灯，而且两个开关互不影响，即两开关并联；电动自行车的前后转向灯可以单独工作，所以它们是并联的，拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明有两个开关而且一个开关各控制一个灯泡，综上分析，只有B选项符合题意。13．如图所示14．如图所示15．(1)断开(2)L1断路(或电流表断路)(3)0.52　1　I＝I1＋I2(4)改变电源电压，继续实验进行验证16．(1)C(2)如图所示 (3)IC＝IA＋IB　换上规格不同的灯泡多次进行实验17．(1)C　(2)电流表正负接线柱接反了(3)接入了相同规格的灯泡(或只测量了一组实验数据)
