2018年（呼伦贝尔兴安盟专版）中考物理复习（练习）第6课时　透镜及其应用.doc 7页

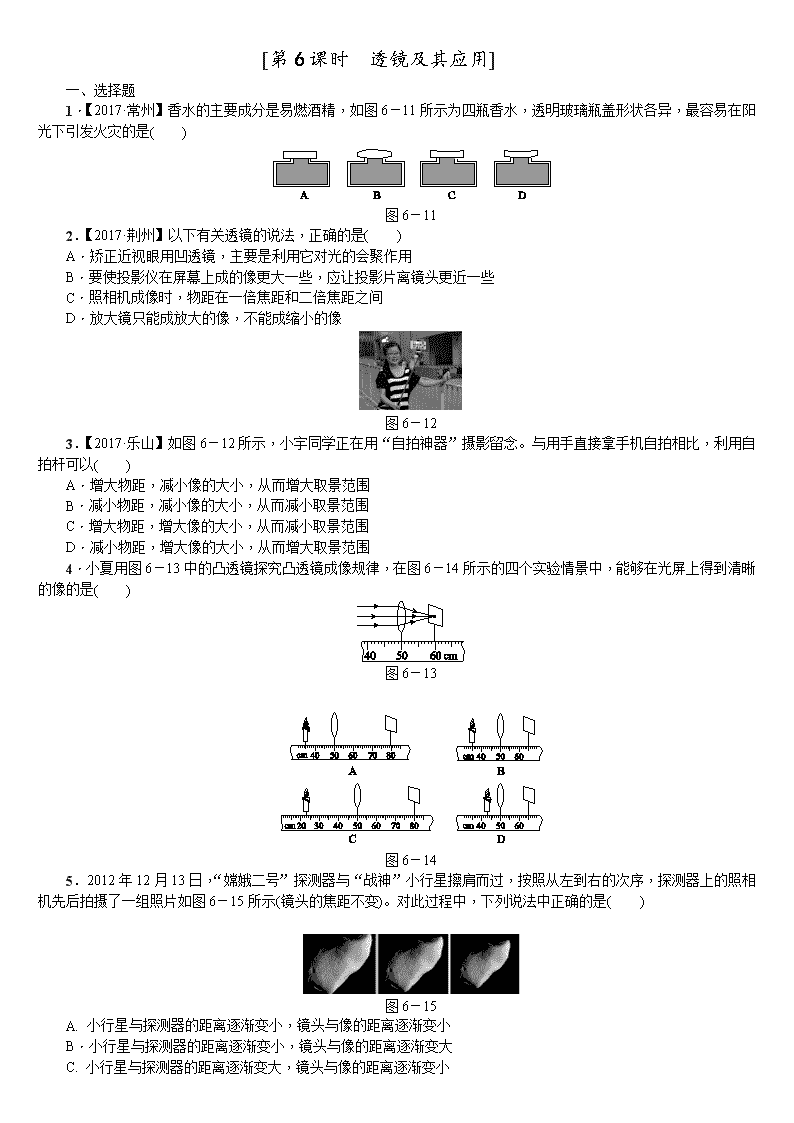

　[第6课时　透镜及其应用]一、选择题1．【2017·常州】香水的主要成分是易燃酒精，如图6－11所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是(　　)图6－112．【2017·荆州】以下有关透镜的说法，正确的是(　　)A．矫正近视眼用凹透镜，主要是利用它对光的会聚作用B．要使投影仪在屏幕上成的像更大一些，应让投影片离镜头更近一些C．照相机成像时，物距在一倍焦距和二倍焦距之间D．放大镜只能成放大的像，不能成缩小的像图6－123．【2017·乐山】如图6－12所示，小宇同学正在用“自拍神器”摄影留念。与用手直接拿手机自拍相比，利用自拍杆可以(　　)A．增大物距，减小像的大小，从而增大取景范围B．减小物距，减小像的大小，从而减小取景范围C．增大物距，增大像的大小，从而减小取景范围D．减小物距，增大像的大小，从而增大取景范围4．小夏用图6－13中的凸透镜探究凸透镜成像规律，在图6－14所示的四个实验情景中，能够在光屏上得到清晰的像的是(　　)图6－13图6－145．2012年12月13日，“嫦娥二号”探测器与“战神”小行星擦肩而过，按照从左到右的次序，探测器上的照相机先后拍摄了一组照片如图6－15所示(镜头的焦距不变)。对此过程中，下列说法中正确的是(　　)图6－15A.小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变小B．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变大C.小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变小 D．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变大6．【2017·连云港】在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是(　　)A．该凸透镜的焦距是20cmB．此时物距大于20cmC．当物距为30cm时，光屏上呈现倒立、缩小的像D．当凸透镜的一部分被遮住时，光屏上不能呈现完整的像7．【2017·温州】小明用焦距为10cm的凸透镜做成像规律实验，记录了光屏上成清晰像时的四组数据(如下表)，其中明显错误的一组是(　　)组别甲乙丙丁物距/cm10152030像距/cm40302015A.甲B．乙C．丙D．丁8．全国中学生体质健康调研表明：中学生近视发生率急剧上升，且低龄化。甲、乙两眼睛的成像示意图如图6－16所示，下列判断正确的是(　　)图6－16A．甲是近视眼，应配戴凸透镜制成的眼镜矫正B．甲是近视眼，应配戴凹透镜制成的眼镜矫正C．乙是近视眼，应配戴凸透镜制成的眼镜矫正D．乙是近视眼，应配戴凹透镜制成的眼镜矫正9．【2017·常州】用手机看视频，图像太小，屏幕放大器(凸透镜)来帮忙，小明通过透镜可看到放大了的图像，如图6－17所示，手机距离透镜15cm，凸透镜的焦距可能为(　　)图6－17A．20cmB．15cmC．10cmD．5cm10．(多选)在探究“凸透镜成像规律”时，将点燃的蜡烛、凸透镜和光屏放置在光具座上，调整后的位置如图6－18所示，此时在光屏上得到烛焰清晰的像，对于该次实验，下列描述正确的是(　　)图6－18A．光屏上成倒立、缩小的实像B．光屏上成倒立、放大的实像C．放大镜应用了该次实验的成像规律D．投影仪应用了该次实验的成像规律11．【2017·北京】小杨做凸透镜成像规律的实验。将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图6－19所示。则下列四个选项中，判断正确的是(　　) 图6－19A．若蜡烛放置在10cm刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像B．若蜡烛放置在20cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像C．若蜡烛放置在35cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像D．若蜡烛放置在45cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像12．如图6－20所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是图6－21中的(　　)图6－2013．【2017·菏泽】关于成像，下列说法错误的是(　　)A．平面镜成的都是虚像B．凸透镜成的都是实像C．凸透镜可以成缩小的像，也可以成放大的像D．凸透镜可以成倒立的像，也可以成正立的像图6－2114．【2017·湘潭】如图6－22所示，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，下列说法正确的是(　　)A．物体上的二维码是光源B．凸透镜可以成正立的实像C．摄像头发光照亮了二维码D．平行光通过摄像头会发生折射图6－22二、填空题15．如图6－23所示，甲是________的工作原理图，乙是__________的工作原理图。图6－2316．如图6－24所示是某摄影师抓拍的一滴水珠下落到水面瞬间的照片。水珠后方的景物通过水珠成________、缩小的实像，此时水珠相当于________镜。水珠在水中所成的像是________(选填“虚”或“实”)像，此时水面相当于________镜。 图6－2417．【2017·河南】无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、________(选填“放大”或“缩小”)的实像；当无人机上升时，须________(选填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰的画面。三、作图题18．在图6－25中画出光线经过凸透镜后的光路图。(O为光心，F为焦点)图6－25　　19．画出图6－26中光线AB和OC通过透镜前后的完整光路。图6－2620．如图6－27所示，请作出凸透镜的入射光线和进入水中的折射光线。图6－27四、实验探究题21．有一凸透镜成像情况如图6－28所示，其中AC是从物点A发出的一条射到凸透镜上的光线。图6－28(1)请作出这条光线经过凸透镜后的折射光线。(2)如果AB向左移动，则它成的像将向________________________________________________________________________(选填“左”或“右”)移动。(3)主光轴上有刻度，每一小格代表1cm，请你通过作图读出凸透镜的焦距为__________m。22．【2017·天水】用如图6－29所示的装置做“探究凸透镜成像规律”实验。图6－29(1)如图甲所示，凸透镜位置固定。当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个面积大小不变的光斑。则该透镜的焦距为________cm。(2)小明用蜡烛代替小灯泡继续做实验，烛焰在图乙所示位置能在光屏上成一清晰的像，则该像是倒立、________(选填“放大”“等大”或“缩小”)的实像。 (3)若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向________(选填“左”或“右”)适当移动一段距离，再调整光屏的位置。(4)在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又呈现出清晰的像，说明老师所戴眼镜的镜片是________透镜。23．【2017·龙东】以下是某实验小组进行的两组光学实验：图6－30(1)图6－30甲是“探究平面镜成像特点”的实验。①实验中选取两只完全相同的蜡烛，是为了比较像和物的________关系。②移去玻璃板后面的蜡烛，将光屏放在此处，则光屏上________(选填“能”或“不能”)接收到蜡烛的像。③将蜡烛远离玻璃板，像的大小将________(选填“变大”“变小”或“不变”)。(2)图乙、丙、丁是探究“凸透镜成像规律”的实验。①让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示，则该透镜的焦距为________cm。②把蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个倒立、________的实像。人们利用这一原理制成了________。③若蜡烛在光屏上所成的像如图丁所示，为了使像能清晰地呈在光屏中央，应将凸透镜向________(选填“上”或“下”)移动。 参考答案1．B　[解析]B中瓶盖相当于凸透镜，对光有会聚作用。2．B　[解析]矫正近视眼用凹透镜，主要是利用它对光的发散作用，故A错误；因为凸透镜成实像时，遵循“物近像远”的原则，即物体向凸透镜靠近时，所成的像变远、变大，所以要使投影仪在光屏上成的像更大一些，应让投影片离镜头更近一些，故B正确；照相机成像时，物体在二倍焦距以外，故C错误；放大镜实质是一个凸透镜，物体在二倍焦距以外时，成倒立、缩小的实像，故D错误。3．A　[解析]利用自拍杆，可使人与镜头的距离增大，即增大物距，减小像的大小，从而增大取景范围。4．A　5.C6．C　[解析]光屏上出现等大的像，则u＝v＝2f＝20cm，f＝10cm，故A错误；此时物距等于像距等于20cm，故B错误；当物距是30cm时，满足u>2f，则光屏上呈现倒立、缩小的实像，故C正确；当凸透镜的一部分被遮住时，光屏上仍能成完整的像，只是像会变暗，故D错误。7．A　[解析]物体在凸透镜一倍焦距处不成像，故A错误；物距在一倍焦距和二倍焦距之间时能成倒立、放大的实像，此时像距应大于二倍焦距，故乙正确；物距在二倍焦距处成倒立、等大的实像，像距为二倍焦距，故丙正确；物距大于二倍焦距时成倒立、缩小的实像，像距在一倍焦距和二倍焦距之间，故丁正确。8．D　9.A　10.A　11.C　12.B　13.B14．D　[解析]物体上的二维码是反射的外界光线，本身不发光，不是光源，故A错误；凸透镜可以成正立的虚像、倒立的实像，不可能成正立的实像，故B错误；摄像头不是光源，不会发光照亮二维码，故C错误；摄像头相当于凸透镜，平行光通过摄像头会发生折射，故D正确。15．照相机　放大镜16．倒立　凸透　虚　平面17．缩小　减小18．如图所示19．如图所示 [解析]平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变。20．如图所示21.(1)如图所示(2)左　(3)0.120(0.109～0.121均可)22．(1)10.0　(2)放大　(3)右　(4)凹[解析](1)根据焦点和焦距的定义可知，当蜡烛距离透镜为50.0cm－40.0cm＝10.0cm时，在右侧无论怎样移动光屏，发现光屏上始终是一个大小不变的圆形光斑，则该透镜的焦距为10.0cm。(2)由图题乙可知，蜡烛与凸透镜的距离为50.0cm－35.0cm＝15.0cm，凸透镜的焦距为f＝10.0cm，故2f＞u＞f，由凸透镜成像规律可知，此时成的是倒立、放大的实像。(3)凸透镜成实像时，物近像远像变大，因此若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向右适当移动一段距离。(4)将老师的眼镜靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又呈现出清晰的像，说明老师所戴眼镜的镜片，对光线起到了发散作用，则镜片为凹透镜。23．(1)①大小　②不能　③不变(2)①10.0　②放大　投影仪(或幻灯机)　③下
