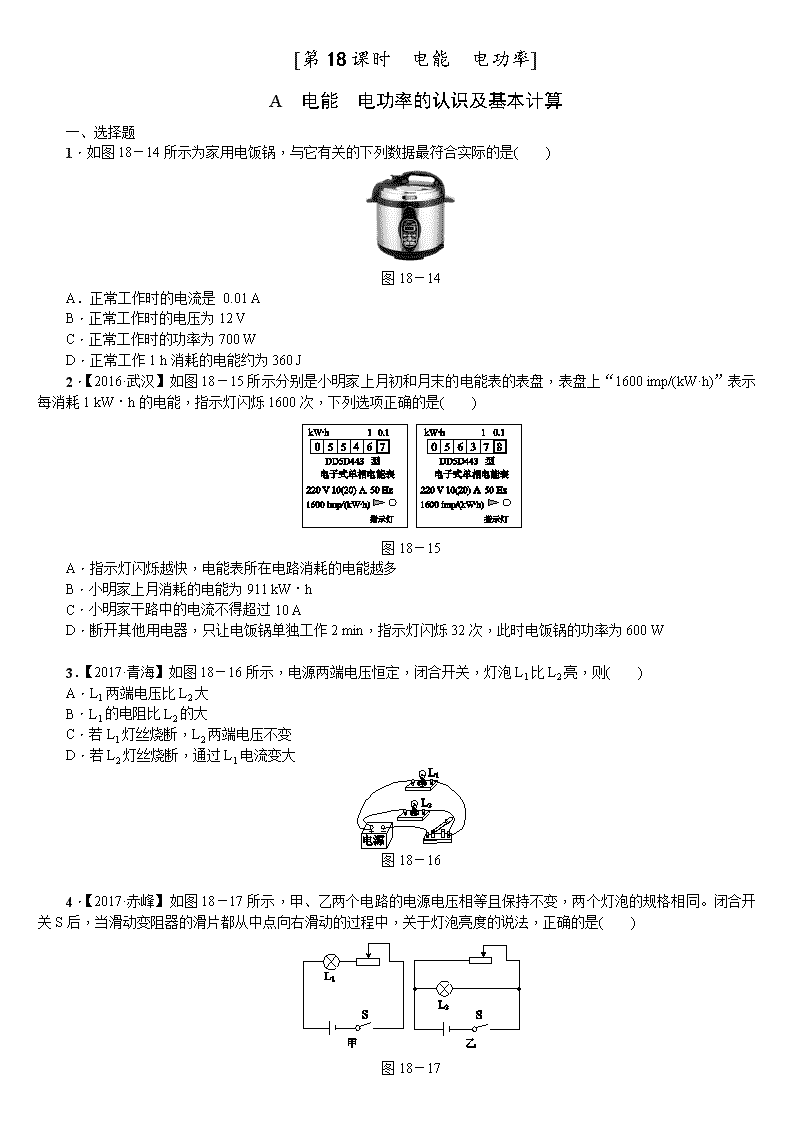

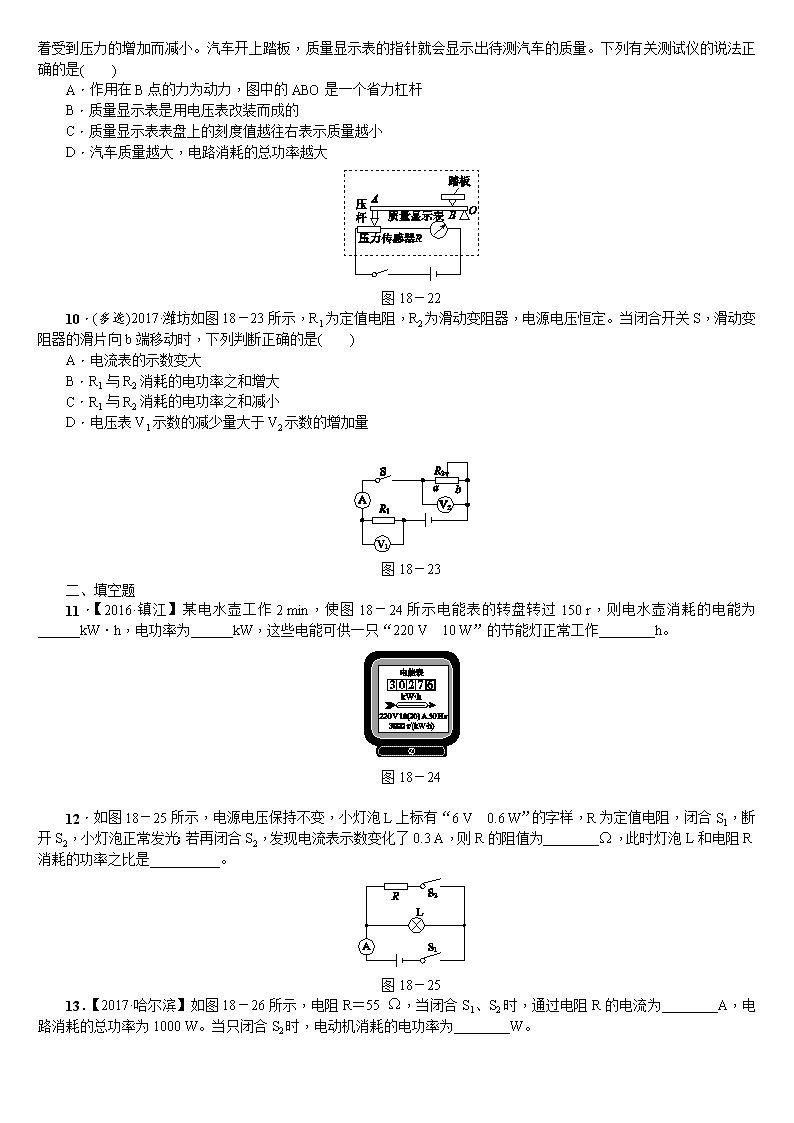

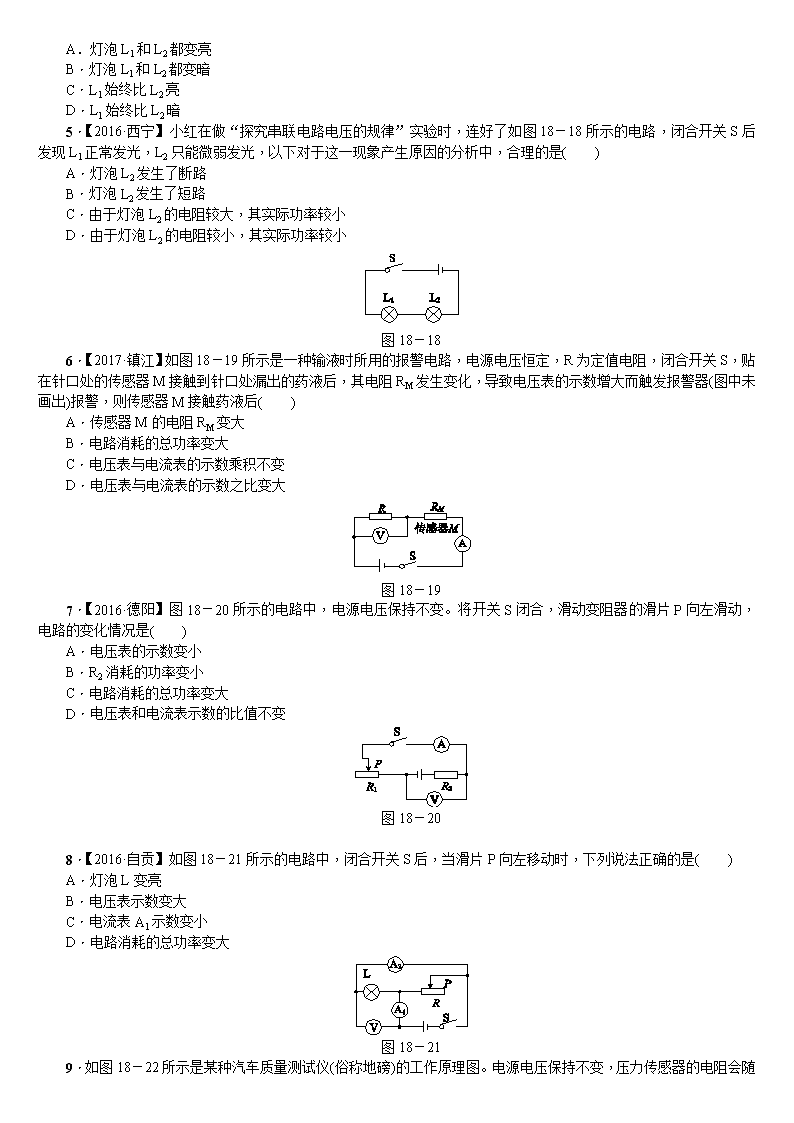

　[第18课时　电能　电功率]A　电能　电功率的认识及基本计算一、选择题1．如图18－14所示为家用电饭锅，与它有关的下列数据最符合实际的是(　　)图18－14A．正常工作时的电流是0.01AB．正常工作时的电压为12VC．正常工作时的功率为700WD．正常工作1h消耗的电能约为360J2．【2016·武汉】如图18－15所示分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW·h)”表示每消耗1kW·h的电能，指示灯闪烁1600次，下列选项正确的是(　　)图18－15A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911kW·hC．小明家干路中的电流不得超过10AD．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W3．【2017·青海】如图18－16所示，电源两端电压恒定，闭合开关，灯泡L1比L2亮，则(　　)A．L1两端电压比L2大B．L1的电阻比L2的大C．若L1灯丝烧断，L2两端电压不变D．若L2灯丝烧断，通过L1电流变大图18－164．【2017·赤峰】如图18－17所示，甲、乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同。闭合开关S后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是(　　)图18－17 A．灯泡L1和L2都变亮B．灯泡L1和L2都变暗C．L1始终比L2亮D．L1始终比L2暗5．【2016·西宁】小红在做“探究串联电路电压的规律”实验时，连好了如图18－18所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是(　　)A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小图18－186．【2017·镇江】如图18－19所示是一种输液时所用的报警电路，电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触发报警器(图中未画出)报警，则传感器M接触药液后(　　)A．传感器M的电阻RM变大B．电路消耗的总功率变大C．电压表与电流表的示数乘积不变D．电压表与电流表的示数之比变大图18－197．【2016·德阳】图18－20所示的电路中，电源电压保持不变。将开关S闭合，滑动变阻器的滑片P向左滑动，电路的变化情况是(　　)A．电压表的示数变小B．R2消耗的功率变小C．电路消耗的总功率变大D．电压表和电流表示数的比值不变图18－20　　8．【2016·自贡】如图18－21所示的电路中，闭合开关S后，当滑片P向左移动时，下列说法正确的是(　　)A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大图18－219．如图18－22所示是某种汽车质量测试仪(俗称地磅)的工作原理图。电源电压保持不变， 压力传感器的电阻会随着受到压力的增加而减小。汽车开上踏板，质量显示表的指针就会显示出待测汽车的质量。下列有关测试仪的说法正确的是(　　)A．作用在B点的力为动力，图中的ABO是一个省力杠杆B．质量显示表是用电压表改装而成的C．质量显示表表盘上的刻度值越往右表示质量越小D．汽车质量越大，电路消耗的总功率越大图18－2210．(多选)2017·潍坊如图18－23所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。当闭合开关S，滑动变阻器的滑片向b端移动时，下列判断正确的是(　　)A．电流表的示数变大B．R1与R2消耗的电功率之和增大C．R1与R2消耗的电功率之和减小D．电压表V1示数的减少量大于V2示数的增加量图18－23二、填空题11．【2016·镇江】某电水壶工作2min，使图18－24所示电能表的转盘转过150r，则电水壶消耗的电能为______kW·h，电功率为______kW，这些电能可供一只“220V　10W”的节能灯正常工作________h。图18－24　　　12．如图18－25所示，电源电压保持不变，小灯泡L上标有“6V　0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为________Ω，此时灯泡L和电阻R消耗的功率之比是__________。图18－2513．【2017·哈尔滨】如图18－26所示，电阻R＝55Ω，当闭合S1、S2时，通过电阻R的电流为________A，电路消耗的总功率为1000W。当只闭合S2时，电动机消耗的电功率为________W。 图18－2614．【2017·襄阳】如果通过某定值电阻的电流从1A升高到2A，加在该电阻两端的电压变化了5V，则该电阻消耗的电功率变化了________W。三、计算题15．【2016·成都】如图18－27所示，电源电压不变，R是定值电阻，灯L标有“6V　3W”的字样。当只闭合S时，电流表的示数为0.6A。再闭合S1时，电流表的示数变化了0.5A。求：(1)电阻R的阻值。(2)开关都闭合后，5min内电路消耗的总电能。图18－27B　电功率图像问题一、选择题1．【2017·聊城改编】如图18－28甲所示的电路中，电源电压为16V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断不正确的是(　　)图18－28A．R0的阻值是10ΩB．电路的最大总功率是25.6WC．R0的最小功率是3.2WD．滑动变阻器的最大阻值是70Ω2．【2017·衡阳】某物理兴趣小组用图18－29甲所示的电路来测量一个软性材质电阻R的阻值，电源电压恒定，闭合开关S后，调节滑动变阻器的滑片，把每次实验中得到电压表和电流表示数描点在U—I图像中，然后连接这些点得到如图乙所示的图像，则由图可知，下列说法错误的是(　　) 图18－29A．电阻R的阻值为10ΩB．当电压表示数为2V时，R消耗的电功率为0.4WC．若将R均匀拉长后，再重新进行实验，则描出的图线应在U－I图像中的Ⅰ区D．滑片P向左移动时，电路总功率变小3．【2016·攀枝花如图18－30甲所示的电路中，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U－I关系图像如图乙所示。则下列判断正确的是(　　)图18－30A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．滑动变阻器的滑片在中点时，电路消耗的总功率为1.8W4．2016·苏州如图18－31甲所示，电源电压保持不变。闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。下列叙述正确的是(　　)图18－31A．电源电压为14VB．图乙中dc是表示电压表V2的示数随电流表示数变化的图线C．滑片从b点滑到a点的过程中，电路消耗的总功率最大值为45WD．滑片在a点时，10s内电阻R消耗的电能为10J5．【2017·荆门】图18－32甲是某同学设计的调光灯电路图，图中小灯泡的额定电压为3V，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片从最左端滑到最右端的过程中，测得小灯泡的I－U关系图像如图乙所示，则下列说法中错误的是(　　)图18－32A．电源电压为3VB．小灯泡正常发光时的电阻为10ΩC．小灯泡实际功率越大，灯丝电阻越大 D．小灯泡的最小功率为0.1W6．【2017·西宁】如图18－33甲所示，粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化)，小灯泡的额定电压为6V，闭合开关S后，滑片P从最左端滑到最右端的过程中，小灯泡的I－U关系图像如图乙所示。则下列计算结果正确的是(　　)图18－33A．电源电压为9VB．小灯泡的额定功率为3WC．电阻丝AB的最大阻值为6ΩD．滑片P在A、B两端时小灯泡的电功率之比为1∶87．【2016·扬州】图18－34甲中的A、B分别为小灯泡和定值电阻的I－U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是(　　)图18－34A．小灯泡电阻随温度的升高而减小B．灯泡的实际电功率为0.6WC．电阻R的阻值为0.05ΩD．电阻R的电功率为0.8W8．【2017·常州】如图18－35甲所示的电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I－U图像如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时(　　)图18－35A．L1正常发光B．电源电压为12VC．电路总电阻为30ΩD．电路总功率为2.4W二、填空题9．【2016·镇江】如图18－36甲所示，R是压敏电阻，其阻值随压力的变化而改变，R0为定值电阻，闭合开关S，改变R上压力的大小，两电表示数之间的关系图像如图乙所示，则电源电压U＝______V，R0＝______Ω；当R0消耗的电功率为0.4W时，R消耗的电功率P＝______W。图18－3610．【2016·广东】图18－37是电阻甲和乙的I－U图像。由图可知：电阻乙的阻值为________Ω。若将电阻甲和乙并联后接在电压为6V的电源两端时，则干路的总电阻为________Ω，总电功率为________W。 图18－3711．如图18－38甲所示，电源电压保持不变，小灯泡的额定电压为6V。闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I－U关系图像如图乙所示。则小灯泡的额定功率为________W，电源电压为________V，滑动变阻器的最大阻值为________Ω。图18－3812．如图18－39甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电流关系的图像。则该滑动变阻器的最大电阻值是________Ω，电源电压是________V。图18－39C　电功率相关实验1．【2017·六盘水】下面为“测量小灯泡电功率”的实验。(小灯泡标有“2.5V”字样)图18－40(1)请用笔画线代替导线按照图甲电路图将图乙电路连接完整。(要求滑片P向右移动小灯泡变暗)(2)闭合开关后，无论怎样调节滑动变阻器，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是________(选填“小灯泡断路”“小灯泡短路”或“滑动变阻器处断路”)。(3)排除故障后，闭合开关，电压表示数为1V，小灯泡实际亮度偏________(选填“亮”或“暗”)；为了使小灯泡正常发光，则滑动变阻器的滑片应向________(选填“C”或“D”)移动。(4)灯泡正常发光时电流表的示数如图丙所示，其示数为______A，小灯泡的额定功率为________。2．【2016·临沂】“测量小灯泡的电功率”的实验电路图如图18－41甲所示，电源电压恒为6V，小灯泡的额定电压为2.5V。 图18－41(1)请用笔画线代替导线将图乙中的实物连接完整。(2)现有滑动变阻器R1(5Ω　0.3A)和R2(50Ω　1A)，实验时应选用滑动变阻器______。(3)闭合开关S前，应将滑动变阻器的滑片P滑到________(选填“A”或“B”)端。(4)闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该进行的操作是________。(选填序号)A．检查电路是否开路B．检查电路是否短路C．移动滑动变阻器的滑片，观察小灯泡是否发光(5)实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视________。(选填序号)A．电压表示数B．电流表示数C．滑动变阻器滑片(6)调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为________W。(7)图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图像。由图像可知，小灯泡的阻值随电压的增大而________(选填“增大”“减小”或“不变”)。3．【2017·长春】某校物理社团的学生做“测量小灯泡的电功率”和“探究电流与电压关系”的实验时，电源两端电压恒定，小灯泡的额定电压为2.5V。设计的电路如图18－42甲所示，操作如下：图18－42(1)按图甲连接电路，将滑片移至滑动变阻的阻值最大端，闭合开关S，记录两电表示数。移动滑片，观察记录多组数据，绘制如图乙所示的U－I图像，则小灯泡的额定功率________W。实验中，当电流表示数为I0(I0<0.30A)时，小灯泡的电功率为P1。(2)断开开关S，用定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大端，闭合开关S，读出两电表示数并记录在表格中；移动滑片，测出多组数据，记录在表格中。分析表格中的数据可知：当电阻一定时，通过导体的电流与导体两端的电压成________。实验中，当电流表示数仍为I0时，定值电阻的电功率为P2，则P1、P2的大小关系为P1________P2。(3)若把小灯泡和定值电阻串联后直接接在此电源两端，电路中的电功率为________W。探究电源与电压关系的实验数据表实验次数1234 电压U/V0.91.52.53.0电流I/A0.180.300.500.604.小丽同学手里有一个标有“3.8V”字样的小灯泡，她想知道小灯泡正常工作时的电阻，于是从学校实验室找来一些器材连接了如图18－43甲所示的实验电路，电源电压恒定不变。图18－43(1)小丽测小灯泡电阻的实验原理是________。(2)请你用笔画线代替导线，将图中的实物连接完整(要求滑片向左移动时，灯泡变亮)，并在图乙所示的虚线框内画出电路图。(3)闭合开关，移动滑动变阻器滑片，她发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因是________________。(4)故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图18－44所示，示数为________A，小灯泡正常工作时的电阻是________Ω。图18－44　　　图18－45(5)完成上述实验后，小丽向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图18－45所示的实验电路，测出了小灯泡的额定功率，请你帮她完成下列实验步骤：①连接好实验电路，闭合开关S1，将开关S2拨到触点________(选填“1”或“2”)，移动滑片，使电压表的示数为________V；②保持滑片的位置不动，再将开关S2拨到触点________(选填“1”或“2”)，读出电压表的示数为U；③小灯泡额定功率的表达式为P额＝____________________。(用已知量和测量量表示)D　电功率综合计算一、选择题1．【2017·山西】酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图18－46甲所示。R1为气敏传感器，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V。若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾。以下说法正确的是(　　) 图18－46A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12A时，判定被检者为酒驾C．电压表示数为3V时，R2消耗的电功率是0.45WD．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V2．【2017·扬州】如图18－47所示，电源电压恒定不变，闭合开关S，电压表的示数为U；将另一电阻R接入a、b间，再闭合开关S，电压表示数变为0.4U，则接入R后(　　)图18－47A．R和R0两端电压之比为2∶3B．通过R0的电流变小C．R0两端的电压变小D．R0消耗的功率减小3．【2017·安顺】如图18－48所示，电源两端电压保持12V不变，小灯泡L上标有“6V　3W”字样，滑动变阻器最大电阻值R＝60Ω。不考虑灯丝电阻随温度的变化，下列说法正确的是(　　)图18－48A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1VB．S闭合后，小灯泡L的最小实际电功率为0.5WC．滑动变阻器接入电路的阻值是12Ω时，小灯泡L正常发光D．滑片移到最右端时通电10s，小灯泡消耗的电能是5J二、计算题4．【2017·乐山】如图18－49甲所示，R1为定值电阻，电源电压保持不变。当闭合开关S，滑动变阻器R2的滑片P从B端移动到A端时，两电表的示数变化关系如图乙所示。求：(1)电源电压。(2)滑动变阻器R2的最大阻值。(3)滑片P滑到AB中点时电阻R1的电功率。图18－495.【2017·咸宁】如图18－50甲所示的电路中，电源电压不变，灯泡L的额定电压为6V。R1为某特殊电阻元件， 通过它的电流与其两端的电压的关系如图乙所示。当闭合开关S1、S3，断开S2，滑片P置于b端时，灯泡L正常发光，电流表的示数为0.9A。求：(1)灯泡L的额定功率。(2)当闭合开关S2、S3，断开S1，滑片P置于a端时，电流表的示数为0.4A，R2的最大阻值。(3)当只闭合开关S2，滑片P置于a端时，电路消耗的总功率为1.2W，此时灯泡1min内消耗的电能。图18－506．【2017·六盘水】如图18－51所示的电路中，电源电压保持不变，灯L标有“12V　12W”的字样，R2＝12Ω，当S1、S2都闭合时，电流表示数为1.2A。这时灯L正常发光，求：(忽略温度对灯丝电阻的影响)(1)电源电压。(2)电阻R1的阻值。(3)若将开关S1、S2都断开，此时灯L实际消耗的功率是多少。图18－51 7.【2017·荆门】电阻式传感器被广泛用于测力、测压、称重，它的核心部分是一只可变电阻，一同学用如图18－52甲所示电路探究某电阻式传感器的特性，图中R0为定值电阻，R为电阻式传感器，当控制其阻值从0变为60Ω时，测得传感器消耗的电功率与通过它的电流关系图像如图乙所示。已知电源电压恒定不变。(1)当通过传感器的电流为0.1A时，传感器的电阻为________Ω。(2)求P1的值。(3)求R0的阻值。图18－528．【2017·黄石】老式台灯亮度调节器电路原理图如图18－53所示，已知电源电压U＝3V保持不变，灯泡L标有“3V　1.5W”字样，且灯泡电阻的变化忽略不计，与灯泡串联的亮度调节器实际上就是一个滑动变阻器，滑动变阻器的最低点c下端阴影段为绝缘材料(相当于断路开关)。则：(1)此台灯工作时灯泡电阻是多大？(2)滑动变阻器接入电路的电阻R＝6Ω时，灯泡的实际电功率是多少？(3)当滑动变阻器的滑片P分别滑至中点b和最低点c时，灯泡电功率之比是9∶4，那么滑动变阻器最大电阻值(即ac段导体电阻)是多少？图18－53参考答案A　电能　电功率的认识及基本计算1．C　2.D　3.C 4．D　[解析]题图甲中灯泡L1与滑动变阻器串联，当滑片从中点向右滑动的过程中，滑动变阻器接入电路中的电阻增大，电路中的电流减小，根据功率的计算公式P＝I2R可知，灯泡的实际功率减小，即灯泡L1的亮度变暗；图乙中灯泡L2与滑动变阻器并联，并且并联电路中各支路用电器互不影响，故灯泡L2的亮度不变；因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，所以，L1两端的电压始终小于L2两端的电压，因两灯泡的规格相同，即电阻相等，所以由P＝可知，L2的实际功率始终比L1大，则L2始终比L1亮，故D正确。5．D　6.B　7.B　8.D9．D　[解析]由题图可知，测量时，压力杠杆ABO的支点在O点，压力的力臂是OB，传感器的力臂是OA，OA＞OB，则此杠杆为费力杠杆，故A错误。由电路图可知，质量显示表串联在电路中，应为电流表改装而成，故B错误。汽车质量越大，压力传感器受到的压力越大，电阻越小，由I＝可知，电路电流越大，质量显示表的示数会越大，所以质量显示表的指针偏转角度会随着质量的增加而增大，故C错误。由以上的分析可知，质量越大，压力传感器的电阻会越小，由P＝可知，该电路消耗的功率越大，故D正确。10．C11．0.05　1.5　5　12．20　1∶313．4　120[解析]R和电动机并联，各支路电压都等于电源电压220V，通过R的电流I1＝＝＝4A；R的电功率P1＝UI1＝220V×4A＝880W；只闭合S2时，电动机的功率P2＝P－P1＝1000W－880W＝120W。14．15[解析]某定值电阻的电流从1A升高到2A，由U＝IR可知，定值电阻两端的电压也增大了，结合题意可知，该电阻两端的电压增大了5V；设定值电阻的阻值为R，原来电压为U，后来电压为U′＝U＋5V，由欧姆定律可得，原来通过电阻的电流I＝，即1A＝①，电压升高后的电流I′＝，即2A＝②，由①②解得，R＝5Ω，U＝5V，U′＝U＋5V＝5V＋5V＝10V。所以该电阻消耗的电功率变化了ΔP＝P′－P＝U′I′－UI＝10V×2A－5V×1A＝15W。15．解：(1)当只闭合S时，电路为R的简单电路，电流表测通过R的电流，由I＝可得，R＝。再闭合S1时，R与L并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R的电流不变，则电流表变化的示数即为通过L的电流IL＝0.5A，灯泡的额定电流IL额＝＝＝0.5A＝IL，所以，此时灯泡两端的电压UL＝UL额＝6V，因并联电路中各支路两端的电压相等，所以，电源的电压U＝UL＝6V，R＝＝＝10Ω。(2)开关都闭合后，因并联电路中干路电流等于各支路电流之和，所以，干路电流I＝IR＋IL＝0.6A＋0.5A＝1.1A，5min内电路消耗的总电能W＝UIt＝6V×1.1A×5×60s＝1980J。 B　电功率图像问题1．C　[解析]当滑动变阻器接入电路的电阻最小时，电路为R0的简单电路，由题图乙可知，I最大＝1.6A，R0＝＝＝10Ω，故A正确；电路的最大功率P最大＝UI最大＝16V×1.6A＝25.6W，故B正确；R0的最小功率为P0最小＝I最小2R0＝(0.2A)2×10Ω＝0.4W，故C错误；当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由图乙可知，I最小＝0.2A，电路的总电阻为R总＝＝＝80Ω，滑动变阻器的最大阻值为R＝R总－R0＝80Ω－10Ω＝70Ω，故D正确。2．D　[解析]该电路为串联，电压表测量R两端的电压，根据欧姆定律得R＝＝＝10Ω，故A正确；当电压表示数为2V时，电流为0.2A，此时电功率P＝U2I2＝2V×0.2A＝0.4W，故B正确；将电阻R拉长后，电阻的阻值变大，电流相同的情况下分压会变大，所以变化后的U－I图像应在Ⅰ区，故C正确；滑片P向左移动时，总电阻变小，电流变大，电源电压不变，根据P＝UI可知，总功率变大，故D错误。3．D　[解析]由题图甲可知，当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；根据图乙可知，此时电路中的电流I＝0.2A，电阻R1两端的电压U1＝2V，滑动变阻器两端的电压U2＝4V；串联电路总电压等于各电阻两端电压之和，故电源电压为U＝U1＋U2＝2V＋4V＝6V，故A错误。由欧姆定律可得，定值电阻R1的阻值R1＝＝＝10Ω，故B错误。滑动变阻器的阻值最大为R2＝＝＝20Ω，即滑动变阻器R2的阻值变化范围为0～20Ω，故C错误。串联电路中总电阻等于各分电阻之和，滑动变阻器的滑片在中点时，电流表示数I1＝＝＝0.3A，电路消耗的总功率P＝UI1＝6V×0.3A＝1.8W，故D正确。4．C5．D　[解析]根据题图可知，当滑片在最右端时，电路为小灯泡的简单电路，小灯泡两端电压为3V，因此电源电压为3V，故A正确；小灯泡正常发光时，小灯泡两端电压为3V，此时通过小灯泡的电流为0.3A，小灯泡的电阻为R＝＝＝10Ω，故B正确；小灯泡的实际功率最小时，电阻R0＝＝＝5Ω最小，所以实际功率越大，灯丝电阻越大，故C正确；小灯泡的最小功率为P＝U0I0＝0.5A×0.1A＝0.05W，故D错误。6．D　[解析]由题图可知，当滑片位于B端时，电路为灯泡的简单电路，灯泡两端电压等于电源电压，为U＝6V，故A错误；灯泡两端电压为6V时，电流I＝1A，灯泡的额定电功率P＝UI＝6V×1A＝6W，故B错误；当滑片位于A端时，灯泡与电阻丝AB串联，灯泡两端的电压最小，由小灯泡的I－U关系图像可知，UL＝1.5V，IA＝0.5A，串联电路的总电压等于各分电压之和，所以UAB＝U－UL＝6V－1.5V＝4.5V，根据欧姆定律得RAB＝＝＝9Ω，故C错误；滑片在A端时灯泡的电功率PA＝ULIA＝1.5V×0.5A＝0.75W，PA∶P＝0.75W∶6W＝1∶8，故D正确。7．B　[解析]由题图甲可知，灯泡两端的电压增大时，灯泡的电阻增大，此时灯泡的实际功率增大，灯丝温度升高，由此说明，灯丝的电阻随温度的升高而增大，故A错误；灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A时，灯泡两端电压为2V，定值电阻两端电压为6V，总电压为8V，则灯泡的实际功率PL＝ULI＝2V×0.3A＝0.6W，故B正确；电阻R的阻值R＝＝＝20Ω，电阻R的实际功率PR＝URI＝6V×0.3A＝1.8W，故C、D错误。8．D　[解析]两灯串联，由题图乙可知电路中最大电流为0.3A，电源电压U总＝2V＋6V＝8V，R总＝≈27Ω，P总＝U总I＝8V×0.3A＝2.4W。9．6　10　0.8[解析]由题图乙可知，当电路中电流I1＝0.2A时，压敏电阻两端的电压U1＝4V，当电路中电流I2＝0.5A时，压敏电阻两端的电压U2＝1V，电源电压U＝I1R0＋U1＝I2R0＋U2，即0.2A×R0＋4V＝0.5A×R0＋1V，解得R0＝10 Ω，电源的电压U＝6V；当R0消耗的电功率为0.4W时，电路中的电流I′＝＝＝0.2A，电路的总功率P总＝UI′＝6V×0.2A＝1.2W，R消耗的电功率P＝P总－P0＝1.2W－0.4W＝0.8W。10．6　3.75　9.6　11.1.2　6　4512．50　12[解析]由题图可知，R0与R1串联，电压表测R1两端的电压，电流表测电路中的电流。由图乙可知，当电路中的电流I＝0.2A时，此时R1的电功率P1＝2W，此时R1接入电路的电阻R1＝＝＝50Ω；由图乙可知，当电路中的电流I′＝0.4A时，R1的电功率P′1＝3.2W，此时R1接入电路的电阻R′1＝＝＝20Ω，当电路中电流I′＝0.4A时，电源电压为U＝I′(R0＋R′1)＝0.4A×(R0＋20Ω)①，当电路中电流I＝0.2A时，电源电压为U＝I(R0＋R1)＝0.2A×(R0＋50Ω)②，联立①②解得R0＝10Ω，U＝12V。由串联电路特点可知，当R1接入电路的阻值最大时，电路中的电流最小，由图乙知I＝0.2A时，R1接入电路的阻值最大，为50Ω。C　电功率相关实验1．(1)如图所示(2)小灯泡断路　(3)暗　C　(4)0.24　0.6W[解析](2)闭合开关，无论怎样调节滑动变阻器，小灯泡不发光，电流表无示数，电压表有示数，说明电压表并联部分断路，所以故障可能是小灯泡断路。(3)小灯泡在额定电压下正常发光，因1V小于额定电压，所以实际功率小于额定功率，灯泡亮度偏暗；为了使小灯泡正常发光，应增大灯泡两端的电压，即减小滑动变阻器两端的电压，根据分压原理，则滑动变阻器滑片应向左移，即向C移动。(4)根据题图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.24A，则灯泡的额定功率P＝ULIL＝2.5V×0.24A＝0.6W。2．(1)如图所示(2)R2　(3)B　(4)C　(5)A　(6)0.95　(7)增大3．(1)1　(2)正比　<　(3)1.8[解析](1)由题图乙可知：小灯泡的电压为2.5V时，电流为0.4A，小灯泡的额定功率为P额＝U额I额＝2.5V×0.4A＝1W。(2)分析表格数据可知：电阻不变，电压增大为原来的几倍，电流就增大为原来的几倍，可得出结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比；由表格数据可知：定值电阻的阻值为R＝＝＝5Ω；由图乙可知，当电流为0.3A时，灯泡两端的电压为1V，此时灯泡的电阻为RL＝＝≈3.3Ω；电流小于0.3A时，由于灯泡的电阻随温度降低而减小，所以RL小于3.3Ω；因此当电流表示数为I0时，R＞RL；根据P＝I2R可知，P1＜P2。 (3)设滑动变阻器的最大值为R0；将滑片移到滑动变阻器的阻值最大端时U＝0.2A×R0＋0.5V①；用定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大端时U＝0.18A×R0＋0.9V②；①②联立解得：U＝4.5V，R0＝20Ω。若把小灯泡和定值电阻串联后直接接到此电源两端，由图乙可知：当电流为0.4A时，灯泡两端电压为2.5V，定值电阻两端的电压为UR＝I′R＝0.4A×5Ω＝2V，两电压之和刚好等于电源电压，因此电路中的电流为0.4A；电路中的总功率为P总＝UI′＝4.5V×0.4A＝1.8W。4．(1)I＝(或R＝)(2)如图所示(3)小灯泡短路(4)0.38　10(5)①2　3.8　②1　③3.8V×[解析](2)滑动变阻器应串联在电路中，由滑片向左移动时，灯泡变亮，可知应将滑动变阻器的左下接线柱连入电路。(3)灯泡不亮，可能是灯泡发生短路或电路存在断路造成的，电流表有示数，说明电路是通路，电压表无示数，说明与电压表并联的灯泡出现短路。D　电功率综合计算1．D　[解析]由题图甲可知，传感器R1和定值电阻R2串联，电压表测传感器R1两端的电压，电流表测电路中的电流，由图乙可知，当酒精浓度增大时，传感器R1的阻值会减小，由欧姆定律可得电路中电流增加，即电流表示数增大，故A错误；电路中的总电阻R＝＝＝100Ω，此时气敏传感器的阻值R1＝R－R2＝100Ω－60Ω＝40Ω，由图像乙可知，此时酒精气体浓度为0.1mg/mL＜0.2mg/mL，所以此时被检者不是酒驾，故B错误；电压表示数为3V时，定值电阻R2两端的电压U2＝U－U1＝12V－3V＝9V，此时R2消耗的电功率P2＝＝＝1.35W，故C错误；根据图乙可知，被检者酒精气体浓度为0.2mg/mL时，气敏传感器的阻值为R1′＝30Ω，此时电流为I′＝＝＝＝A，气敏传感器两端电压U1′＝I′R1′＝A×30Ω＝4V，即电压表示数为4V，故D正确。2．A　[解析]闭合开关S，电压表与R0串联，此时电压表示数为电源电压U；将另一电阻R接入a、b间，再闭合开关S，则两电阻串联，电压表测量R两端的电压，电压表示数变为0.4U，0.4U＝U，则R0两端电压为0.6U，故R和R0两端电压之比为2∶3，故A正确；此时电路中总电阻变小，所以通过R0的电流变大，故B错误；R0两端的电压变大，故C错误；接入R之前，R0消耗的功率约为零，接入R之后，R0消耗的功率变大，为P0＝＝，故D错误。3．C　[解析]由题图可知，R与L串联，电压表测量小灯泡L两端电压；小灯泡L的电阻RL＝＝＝12Ω；S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就减小1V，故A错误；S闭合后，滑片P在最右端时，小灯泡L的功率最小，小灯泡L的最小实际电功率为PL＝I2RL＝()2RL＝()2×12Ω＝W，故 B错误。滑动变阻器接入电路的阻值是12Ω时，电路中的电流I′＝＝＝0.5A，小灯泡L两端的电压UL＝I′RL＝0.5A×12Ω＝6V，灯泡正常发光，故C正确；滑片移到最右端时，小灯泡L的实际电功率最小为W，通电10s，小灯泡消耗的电能是W＝PLt＝W×10s≈3.3J，故D错误。4．解：(1)当S闭合，滑动变阻器滑片滑到A端时，为R1的简单电路，此时R1两端的电压即为电源电压U源＝U1＝6V。(2)R1的阻值R1＝＝＝10Ω，滑动变阻器滑片在A端时其连入电路的电阻最大，R1和R2串联，I＝，R2＝－R1＝－10Ω＝20Ω。(3)当滑动变阻器的滑片滑到AB的中点时，其连入电路的电阻R2′＝10Ω。I′＝＝＝0.3A，电阻R1的电功率P1＝(I′)2R1＝(0.3A)2×10Ω＝0.9W。5．解：(1)当闭合开关S1、S3，断开S2，滑片P置于b端时，L与R1并联，灯泡正常发光，可知电源电压为6V。当R1两端的电压为6V时，通过R1的电流I1为0.6A，通过灯泡的电流为IL＝0.9A－0.6A＝0.3A，灯泡的额定功率为P＝UIL＝6V×0.3A＝1.8W。(2)当闭合开关S2、S3，断开S1，滑片P置于a端时，R1与R2串联，由图乙可知，当通过R1的电流为0.4A时，R1两端的电压为U1＝2V，R2两端的电压U2＝U－U1＝6V－2V＝4V，R2的最大阻值R2＝＝＝10Ω。(3)当只闭合开关S2，滑片P置于a端时，R1、R2和灯泡L串联，电路电流I3＝＝＝0.2A，R2两端的电压U′2＝I3×R2＝0.2A×10Ω＝2V，由图乙可知，当通过R1的电流为0.2A时，R1两端的电压为U1′＝1V，UL＝U－U2′－U1′＝6V－2V－1V＝3V，WL＝ULI3t＝3V×0.2A×60s＝36J。6．解：(1)当S1、S2都闭合时，L与R1并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯泡正常发光，所以，电源的电压U＝UL＝12V。(2)当S1、S2都闭合时，由P＝UI可得，通过灯泡的电流IL＝＝＝1A，通过R1的电流I1＝I－IL＝1.2A－1A＝0.2A，R1的阻值R1＝＝＝60Ω。(3)灯泡的电阻RL＝＝＝12Ω，将开关S1、S2都断开时，L与R2串联，电路中的电流I′＝＝＝0.5A，则灯L实际消耗的功率PL＝(I′)2RL＝(0.5A)2×12Ω＝3W。7．解：(1)60(2)传感器的电功率P1＝I12R＝(0.1A)2×60Ω＝0.6W。(3)因为R阻值从0变为60Ω，分析图乙可知，当I1＝0.1A时，R＝60Ω，R和R0串联，则电源电压U＝I1(R＋R0)＝0.1A×(60Ω＋R0)①，当I2＝0.5A时，R＝0，只有R0接入电路，则电源电压U＝I2R0＝0.5A×R0②，联立①②得R0＝15Ω。 8．解：(1)此台灯工作时灯泡的电阻RL＝＝＝6Ω。(2)滑动变阻器接入电路的电阻R＝6Ω时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流I＝＝＝0.25A，灯泡的实际电功率PL′＝I2RL＝(0.25A)2×6Ω＝0.375W。(3)当滑动变阻器的滑片P分别滑至中点b和最低点c时，灯泡电功率之比＝＝()2＝，解得＝，因电压一定时，电流与电阻成反比，所以，＝＝＝，解得R滑＝12Ω。
