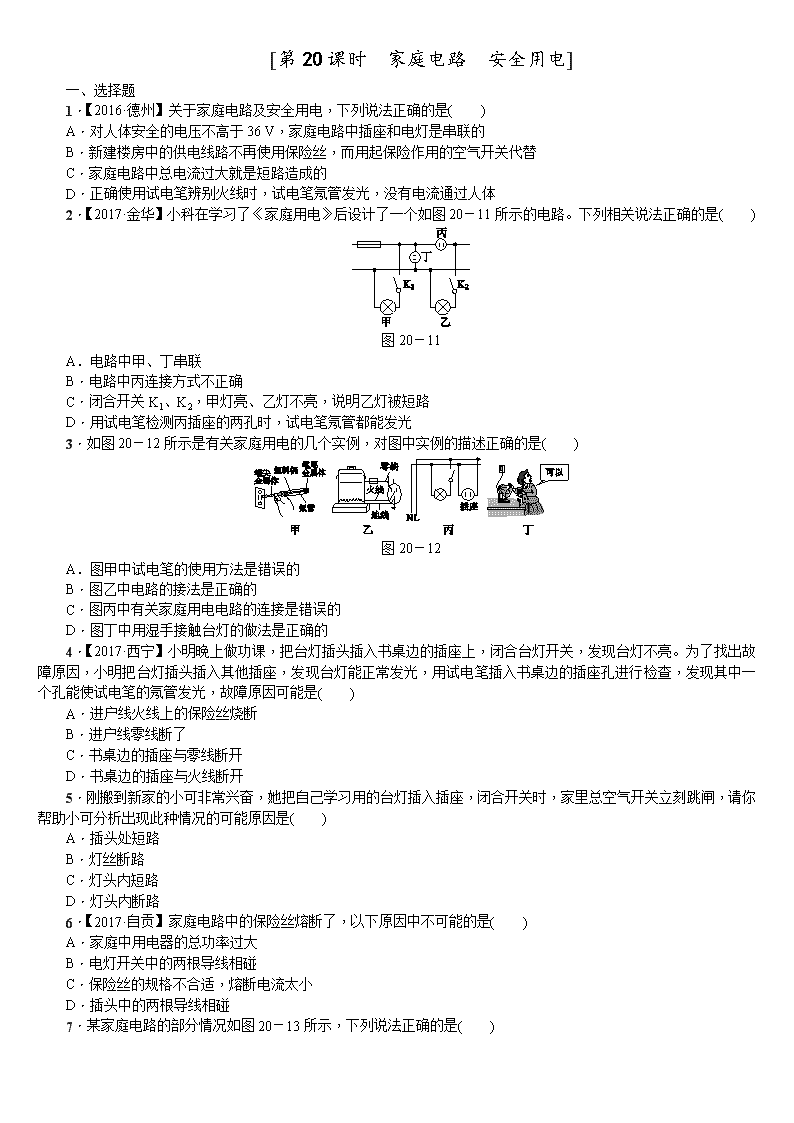

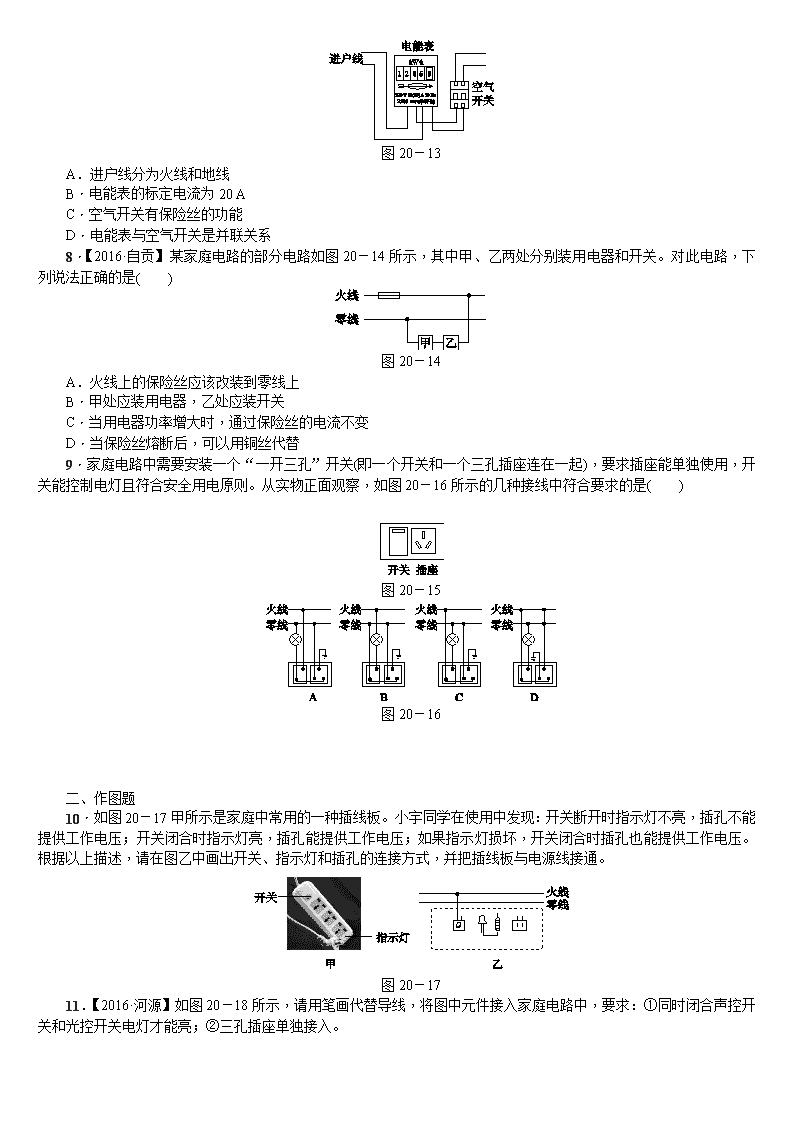

[第20课时　家庭电路　安全用电]一、选择题1．【2016·德州】关于家庭电路及安全用电，下列说法正确的是(　　)A．对人体安全的电压不高于36V，家庭电路中插座和电灯是串联的B．新建楼房中的供电线路不再使用保险丝，而用起保险作用的空气开关代替C．家庭电路中总电流过大就是短路造成的D．正确使用试电笔辨别火线时，试电笔氖管发光，没有电流通过人体2．【2017·金华】小科在学习了《家庭用电》后设计了一个如图20－11所示的电路。下列相关说法正确的是(　　)图20－11A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D．用试电笔检测丙插座的两孔时，试电笔氖管都能发光3．如图20－12所示是有关家庭用电的几个实例，对图中实例的描述正确的是(　　)图20－12A．图甲中试电笔的使用方法是错误的B．图乙中电路的接法是正确的C．图丙中有关家庭用电电路的连接是错误的D．图丁中用湿手接触台灯的做法是正确的4．【2017·西宁】小明晚上做功课，把台灯插头插入书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用试电笔插入书桌边的插座孔进行检查，发现其中一个孔能使试电笔的氖管发光，故障原因可能是(　　)A．进户线火线上的保险丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开5．刚搬到新家的小可非常兴奋，她把自己学习用的台灯插入插座，闭合开关时，家里总空气开关立刻跳闸，请你帮助小可分析出现此种情况的可能原因是(　　)A．插头处短路B．灯丝断路C．灯头内短路D．灯头内断路6．【2017·自贡】家庭电路中的保险丝熔断了，以下原因中不可能的是(　　)A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰7．某家庭电路的部分情况如图20－13所示，下列说法正确的是(　　) 图20－13A．进户线分为火线和地线B．电能表的标定电流为20AC．空气开关有保险丝的功能D．电能表与空气开关是并联关系8．【2016·自贡】某家庭电路的部分电路如图20－14所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是(　　)图20－14A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流不变D．当保险丝熔断后，可以用铜丝代替9．家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)，要求插座能单独使用，开关能控制电灯且符合安全用电原则。从实物正面观察，如图20－16所示的几种接线中符合要求的是(　　)图20－15图20－16二、作图题10．如图20－17甲所示是家庭中常用的一种插线板。小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把插线板与电源线接通。图20－1711．【2016·河源】如图20－18所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入。 图20－18参考答案1．B　2.B　3.A4．C　[解析]进户线火线上的保险丝烧断，台灯插入其他插座时不会发光，A错误；进户线零线断，台灯插入其他插座时不会发光，B错误；书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，台灯插入该插座时不能发光，C正确；书桌边的插座与火线断开，不会使试电笔的氖管发光，D错误。5．C　[解析]台灯插入插座，闭合开关后，空气开关跳闸，说明电路中出现短路，B、D错误；若插头处短路，插入插座，还未闭合开关，就会出现短路，A错误；若灯头内短路，闭合开关后，电路连通，出现短路，C正确。6．B　[解析]家庭电路中电流过大有两种可能：总功率过大或短路，所以A、D两项可能；保险丝选择时，熔断电流要等于或稍大于电路正常工作时的总电流，若熔断电流太小，则可能在电路正常工作时熔断，C项可能；电灯开关中两根导线相碰，相当于开关接通，只会让灯亮起来，不会造成保险丝熔断，B项不可能。7．C　[解析]进户线分为火线和零线，故选项A错误。电能表的标定电流为10A，允许通过的最大电流为20A， 故选项B错误。空气开关有保险丝的功能，故选项C正确。电能表和空气开关是串联关系，故选项D错误。8．B9．C10．如图所示[解析]由题意可知，开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。说明指示灯与插孔是并联关系，且都由开关来控制。11．如图所示
