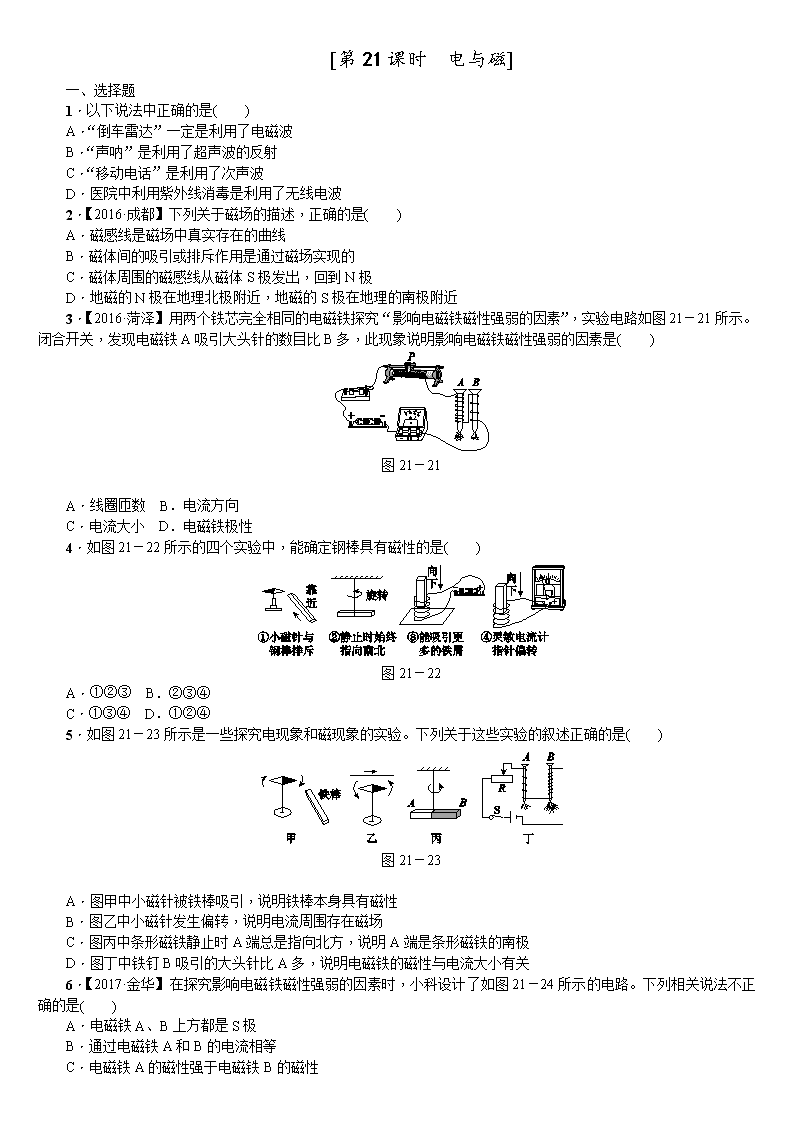

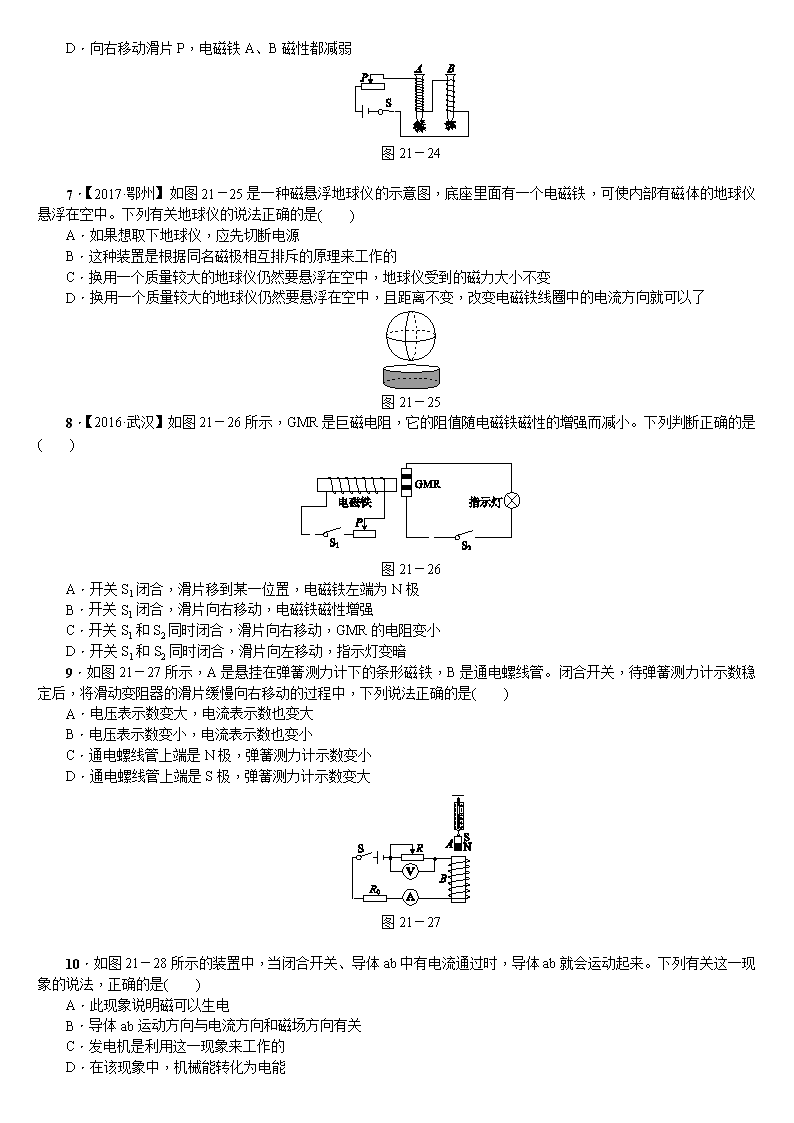

[第21课时　电与磁]一、选择题1．以下说法中正确的是(　　)A．“倒车雷达”一定是利用了电磁波B．“声呐”是利用了超声波的反射C．“移动电话”是利用了次声波D．医院中利用紫外线消毒是利用了无线电波2．【2016·成都】下列关于磁场的描述，正确的是(　　)A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是通过磁场实现的C．磁体周围的磁感线从磁体S极发出，回到N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近3．【2016·菏泽】用两个铁芯完全相同的电磁铁探究“影响电磁铁磁性强弱的因素”，实验电路如图21－21所示。闭合开关，发现电磁铁A吸引大头针的数目比B多，此现象说明影响电磁铁磁性强弱的因素是(　　)图21－21A．线圈匝数B．电流方向C．电流大小D．电磁铁极性4．如图21－22所示的四个实验中，能确定钢棒具有磁性的是(　　)图21－22A．①②③B．②③④C．①③④D．①②④5．如图21－23所示是一些探究电现象和磁现象的实验。下列关于这些实验的叙述正确的是(　　)图21－23A．图甲中小磁针被铁棒吸引，说明铁棒本身具有磁性B．图乙中小磁针发生偏转，说明电流周围存在磁场C．图丙中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D．图丁中铁钉B吸引的大头针比A多，说明电磁铁的磁性与电流大小有关6．【2017·金华】在探究影响电磁铁磁性强弱的因素时，小科设计了如图21－24所示的电路。下列相关说法不正确的是(　　)A．电磁铁A、B上方都是S极B．通过电磁铁A和B的电流相等C．电磁铁A的磁性强于电磁铁B的磁性 D．向右移动滑片P，电磁铁A、B磁性都减弱图21－24　　7．【2017·鄂州】如图21－25是一种磁悬浮地球仪的示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。下列有关地球仪的说法正确的是(　　)A．如果想取下地球仪，应先切断电源B．这种装置是根据同名磁极相互排斥的原理来工作的C．换用一个质量较大的地球仪仍然要悬浮在空中，地球仪受到的磁力大小不变D．换用一个质量较大的地球仪仍然要悬浮在空中，且距离不变，改变电磁铁线圈中的电流方向就可以了图21－258．【2016·武汉】如图21－26所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。下列判断正确的是(　　)图21－26A．开关S1闭合，滑片移到某一位置，电磁铁左端为N极B．开关S1闭合，滑片向右移动，电磁铁磁性增强C．开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗9．如图21－27所示，A是悬挂在弹簧测力计下的条形磁铁，B是通电螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是(　　)A．电压表示数变大，电流表示数也变大B．电压表示数变小，电流表示数也变小C．通电螺线管上端是N极，弹簧测力计示数变小D．通电螺线管上端是S极，弹簧测力计示数变大图21－27　　10．如图21－28所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来。下列有关这一现象的说法，正确的是(　　)A．此现象说明磁可以生电B．导体ab运动方向与电流方向和磁场方向有关C．发电机是利用这一现象来工作的D．在该现象中，机械能转化为电能 图21－2811．近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：闭合控制电路开关，当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图21－29所示是小明还未连接完成的电路，接下去的电路连接应该是(　　)图21－29A．M接A，N接BB．M接B，N接DC．M接B，N接CD．M接A，N接D12．常用的磁电式电流表的结构如图21－30所示，线圈与接线柱相连。当通以图示方向的电流时，线圈带动指针向右偏转。下列有关说法正确的是(　　)图21－30A．当通以相反方向电流时，电流表指针仍向右偏转B．此电流表工作时机械能转化为电能C．此电流表是利用通电线圈在磁场中受力转动的原理制成D．此电流表是利用电磁感应原理制成13．【2016·天津】如图21－31所示，a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是(　　)图21－3114．【2016·聊城】如图21－32所示为直流电动机的基本构造示意图。以下相关的分析中正确的是(　　)图21－32A．电动机是利用电磁感应的原理工作的B．电动机工作过程中，消耗的电能全部转化为机械能C．使线圈连续不停地转动下去是靠电磁继电器来实现的D．仅改变磁场的方向可以改变线圈转动的方向15．【2016·菏泽】如图21－33所示，有关电与磁的实验装置中，属于发电机原理的是(　　) 图21－3316．【2016·宿迁】下列关于电动机和发电机的说法正确的是(　　)A．电动机是根据电磁感应现象制成的，是将电能转化为机械能的装置B．发电机是根据电流的磁效应制成的，是将机械能转化为电能的装置C．电动机的转动方向只与磁场方向有关，与其他因素无关D．发电机产生的感应电流的方向跟线圈转动方向有关，跟磁场方向也有关17．【2017·绵阳】一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图21－34甲所示。现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口。某同学进行了如下四次操作：图21－34①a接正极、b接负极，线圈中通与图甲电流方向相同的电流；②b接正极、a接负极，线圈中通与图甲电流方向相同的电流；③a接正极、b接负极，线圈中通与图甲电流方向相反的电流；④b接正极、a接负极，线圈中通与图甲电流方向相反的电流。线圈刚通电时扭转方向与图甲所示的扭转方向相同的操作是(　　)A．①和③B．②和④C．①和④D．②和③18．2016·河南改编在如图21－35所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将通电螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是(　　)A．通电螺线管左端为S极，右端为N极B．当R1的滑片向左端滑动时，电压表示数增大C．当R1的滑片向右端滑动时，电流表示数增大D．在通电螺线管中插入铁芯，电压表示数减小图21－35图21－36 19．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图21－36所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行。下列说法正确的是(　　)A．电梯工作时电磁铁的上端为N极B．电磁铁磁性的强弱与电流的大小有关C．电梯未超载时动触点K与静触点B接触D．电梯超载时报警说明压敏电阻的阻值随压力的增大而增大二、填空题20．如图21－37所示为电动机和发电机模型，其中图________(选填“甲”或“乙”)为电动机模型，其工作原理是________________________________；电动机工作时，能够使线圈平稳、连续不停地转动下去是靠________实现的。图21－3721．2017·武汉如图21－38所示是一种水位自动报警器的原理图。当水位没有到达金属块A时，灯________亮；水位到达金属块A时，由于一般的水是________，灯________亮。图21－38　　　图21－3922．家庭电路中常用带有开关的移动插座，插座上的开关与插座______联，插座与插座之间______联。如图21－39所示，A、B两弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将________，B弹簧的长度将________。(后两空均选填“伸长”“缩短”或“不变”)图21－4023．2017·徐州如图21－40所示，用漆包线绕成一个矩形线圈，刮掉两端导线的外漆，放在支架上，下面放一块磁体，再制作一个小风车固定在转轴上，风吹风车时，小量程电流表指针会发生偏转。这是一个________模型，是利用________原理工作的，工作时将风能转化为______能。 三、作图题24．2016·攀枝花如图21－41所示，标出静止在磁场中的小磁针的N极和磁感线的方向。图21－4125．用笔画线将图21－42中的滑动变阻器连入电路。要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小，线路不能交叉。图21－4226．2017·天水如图21－43所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整。要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。图21－43 参考答案1．B　2.B　3.A　4.D　5.B6．A　[解析]由安培定则可知，电磁铁A、B的上方都是N极，故A错误，符合题意；由题图可知，电磁铁A和B串联接入电路中，所以电流相等，故B正确，不符合题意；通过电磁铁A和B的电流相同，由题图可知电磁铁A的线圈匝数多于电磁铁B的线圈匝数，故电磁铁A的磁性强于电磁铁B的磁性，故C正确，不符合题意；向右移动滑片P，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中电流减小，电磁铁A、B磁性都减弱，故D正确，不符合题意。7．B　[解析]先切断电源地球仪会摔坏，故A错误；电磁铁与磁体间存在斥力，地球仪才会悬浮，故B正确；悬浮在空中的地球仪处于平衡状态，故受到的重力与磁力大小相等，当地球仪重力变大后仍然要悬浮在空中，则受到的磁力也要变大，故C错误；换用较大质量的地球仪后，若地球仪仍要在原位置处悬浮，则需要增加原位置处的磁场强度，而只改变电磁铁线圈中的电流方向是无法达到要求的，应增大电流强度，故D错误。8．A9．C　[解析]由题图可知，滑动变阻器与R0串联，电压表测滑动变阻器两端电压，电流表测电路电流，当滑片向右移动时，滑动变阻器接入电路的电阻变小，电压表示数变小，由欧姆定律可知电路中的电流增大，即电流表的示数增大，故选项A、B错误。由图可知电流由通电螺线管的下方流入，则由安培定则可知通电螺线管上端为N极，下端为S极；则通电螺线管与磁铁靠近端为同名磁极，相互排斥；当滑片向右移动时，通过电路的电流变大，则通电螺线管的磁性增强，通电螺线管与磁铁之间的斥力增大，因此弹簧测力计示数减小，故选项C正确、选项D错误。10．B　11.B12．C　[解析]改变线圈中的电流方向，其转动方向会发生改变，所以当通以相反方向电流时，电流表指针会被线圈带动向左偏转，故选项A错误。此电流表在工作过程中是将电能转化为机械能，故选项B错误。此电流表是利用通电线圈在磁场中受力转动的原理制成的，线圈转动时带动指针转动，从而产生示数，故选项C正确、D错误。13．D　14.D　15.C　16.D17．D　[解析]a接正极、b接负极时，蹄形螺线管的左端为S极，右端为N极，线圈中通与题图甲电流方向相反的电流时，线圈刚通电时扭转方向与图甲所示的扭转方向相同；b接正极、a接负极时，蹄形螺线管的左端为N极，右端为S极，线圈中通与图甲电流方向相同的电流时，线圈刚通电时扭转方向与图甲所示的扭转方向相同。18．D19．B　[解析]电梯工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故选项A错误。电磁铁磁性的强弱与电流的大小有关，故选项B正确。正常情况下(未超载时)，衔铁被弹簧拉起，动触点K与静触点A接触，故选项C错误。超载时，随着压力的增大，压敏电阻的阻值减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，吸引衔铁，动触点K与静触点B接触，电铃报警，故选项D错误。20．甲　通电线圈在磁场中受力转动　换向器21．L1　导体　L2[解析]当水位没有到达金属块A时，A、B间断开，电磁铁线圈中没有电流通过，电磁铁不产生磁性，故动触点与上方触点接通，L1中有电流通过，灯L1亮；当水位到达金属块A时，由于一般的水是导体，能导电，故A、B间接通，电磁铁线圈中就有了电流，从而产生磁性，向下吸引衔铁，动触点与上方触点断开，与下方触点接通，因而灯L1中没有了电流，灯L2所在电路接通，灯L2亮。22．串　并　伸长　缩短23．发电机　电磁感应　电 24．如图所示25．如图所示26．如图所示
