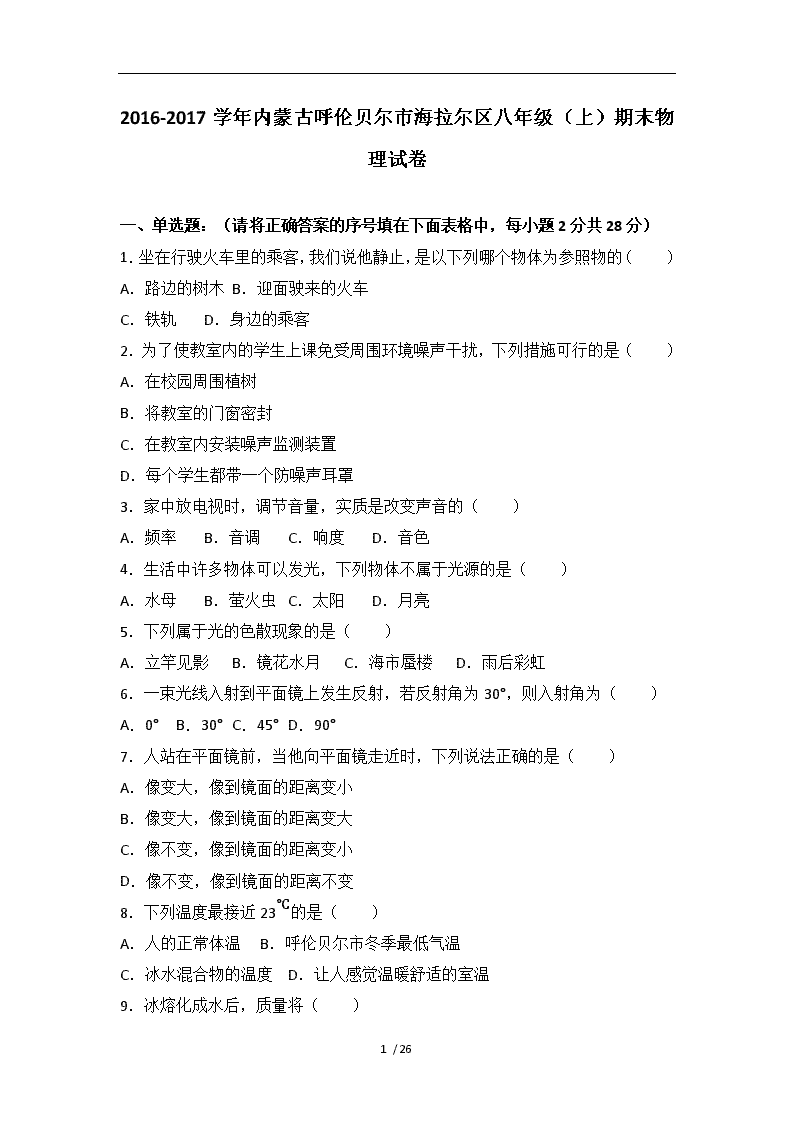

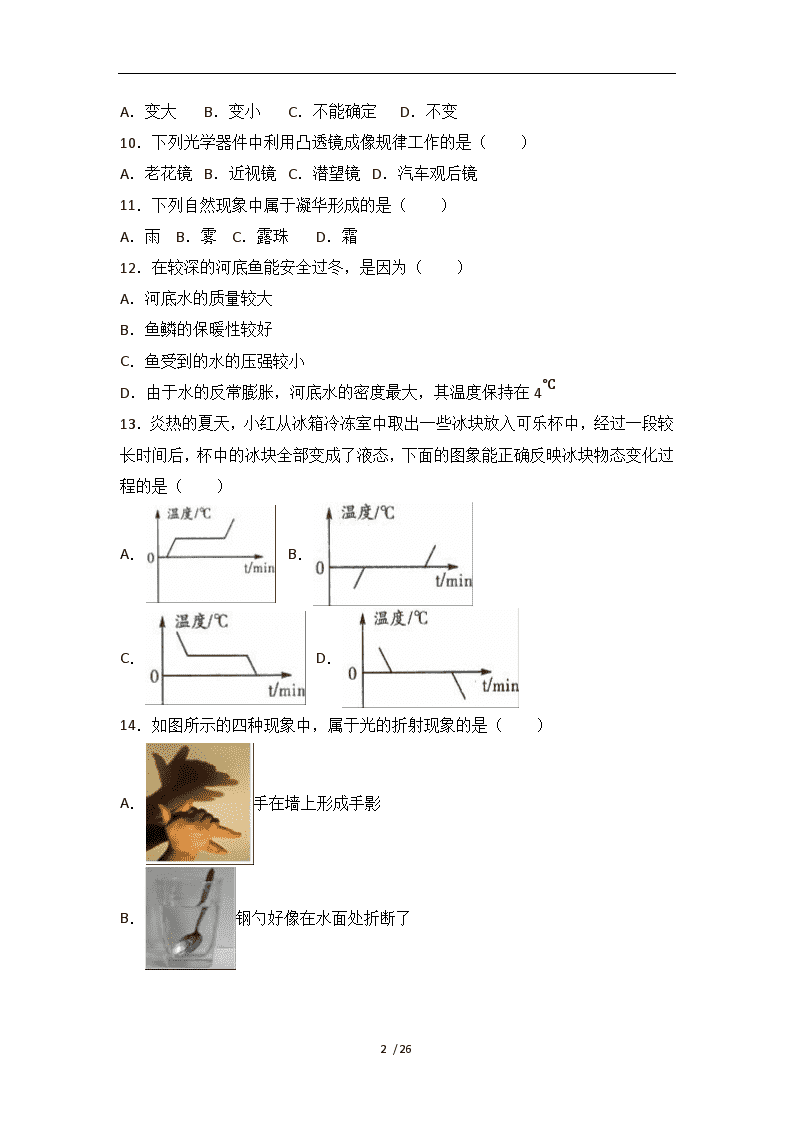

2016-2017学年内蒙古呼伦贝尔市海拉尔区八年级（上）期末物理试卷　一、单选题：（请将正确答案的序号填在下面表格中，每小题2分共28分）1．坐在行驶火车里的乘客，我们说他静止，是以下列哪个物体为参照物的（　　）A．路边的树木B．迎面驶来的火车C．铁轨D．身边的乘客2．为了使教室内的学生上课免受周围环境噪声干扰，下列措施可行的是（　　）A．在校园周围植树B．将教室的门窗密封C．在教室内安装噪声监测装置D．每个学生都带一个防噪声耳罩3．家中放电视时，调节音量，实质是改变声音的（　　）A．频率B．音调C．响度D．音色4．生活中许多物体可以发光，下列物体不属于光源的是（　　）A．水母B．萤火虫C．太阳D．月亮5．下列属于光的色散现象的是（　　）A．立竿见影B．镜花水月C．海市蜃楼D．雨后彩虹6．一束光线入射到平面镜上发生反射，若反射角为30°，则入射角为（　　）A．0°B．30°C．45°D．90°7．人站在平面镜前，当他向平面镜走近时，下列说法正确的是（　　）A．像变大，像到镜面的距离变小B．像变大，像到镜面的距离变大C．像不变，像到镜面的距离变小D．像不变，像到镜面的距离不变8．下列温度最接近23℃的是（　　）A．人的正常体温B．呼伦贝尔市冬季最低气温C．冰水混合物的温度D．让人感觉温暖舒适的室温9．冰熔化成水后，质量将（　　）26/26 A．变大B．变小C．不能确定D．不变10．下列光学器件中利用凸透镜成像规律工作的是（　　）A．老花镜B．近视镜C．潜望镜D．汽车观后镜11．下列自然现象中属于凝华形成的是（　　）A．雨B．雾C．露珠D．霜12．在较深的河底鱼能安全过冬，是因为（　　）A．河底水的质量较大B．鱼鳞的保暖性较好C．鱼受到的水的压强较小D．由于水的反常膨胀，河底水的密度最大，其温度保持在4℃13．炎热的夏天，小红从冰箱冷冻室中取出一些冰块放入可乐杯中，经过一段较长时间后，杯中的冰块全部变成了液态，下面的图象能正确反映冰块物态变化过程的是（　　）A．B．C．D．14．如图所示的四种现象中，属于光的折射现象的是（　　）A．手在墙上形成手影B．钢勺好像在水面处折断了26/26 C．景物在镜中成像D．山在水中形成“倒影”二、填空题15．如图所示，物体A的长度是　　cm，刻度尺的分度值是　　．16．（4分）如图所示，是声音输入到示波器上时显示振幅与时间关系的波形．其中声音音调相同的是　　图和　　图，响度相同的是　　图和　　图．17．超声波既可以传递信息，又可以传递能量．请你列举人们利用超声波传递信息的实例：　　、利用超声波传递能量的实例　　．18．光在均匀介质中是沿　　传播的．坐在电影院内不同位置的观众都能看到银幕上的画面．是由于光发生了　　．19．每年的6月6日为全国“爱眼日”．如图表示某两人看物体时的光路图，要在视网膜上成清晰的像，甲需要配戴　　镜，乙需要配戴　　镜．20．观测月球等天体时应选用　　镜，观察细胞内部结构时应选用　　镜．26/26 　三、作图题（共6分）21．如图所示，画出物体AB在平面镜中的像；22．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．23．根据图中的入射光线或折射光线，分别作出相应的折射光线或入射光线．　四、实验探究题（共14分）24．（4分）下列表格是某物理小组在作“探究水的沸腾”实验时记录的数据，请你根据表格中的数据，在右侧坐标纸上画出水沸腾前后温度随时间变化的图象，并根据数据或图象得出结论：　　．时间/min02468温度/℃929610010010026/26 25．如图是探究“平面镜成像的特点”实验装置，两只蜡烛大小相同，B能和A的像完全重合说明　　，平面镜所成的像是　　像（选填“实”或“虚”）．26．（4分）在利用光具座进行凸透镜成像的实验探究中：（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有　　作用，该凸透镜的焦距是　　cm．（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：　　．（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向　　（选填“靠近”或“远离”）透镜的方向移动．27．（4分）小贝想用天平和量筒测某种药液的密度，在调节天平横梁平衡时，发现指针静止在分度盘上如图甲所示的位置，此时应将平衡螺母向　　（填“左”或“右”）移动．调好天平后，她称得药液和药液瓶的总质量为60g，然后将药液倒一部份在量筒中，如图乙所示；再将药液瓶放在天平上称剩余的质量如图丙所示，由此可知量筒中药液的质量是　　g，量筒中药液的体积是　　cm3，这种药液的密度是　　kg/m3．26/26 　五、计算题（本题包括2个小题，共8分．要求写出必要的文字说明、公式、计算过程、数值、单位和答）28．（4分）TAXI车费发票车号码川F﹣71238日期05﹣09﹣28上车10：00下车10：05单价2.00元里程6.0km金额16.00元某人乘坐出租车在平直公路上匀速行驶，如表为他乘车到达目的地时的车费发票．求：（1）出租车行驶的时间．（2）出租车行驶的速度．29．（4分）一个瓶子的质量是200g，装满水时的总质量是700g，装满某种液体时的总质量600g，则这种液体的密度是多少kg/m3？　26/26 2016-2017学年内蒙古呼伦贝尔市海拉尔区八年级（上）期末物理试卷参考答案与试题解析　一、单选题：（请将正确答案的序号填在下面表格中，每小题2分共28分）1．坐在行驶火车里的乘客，我们说他静止，是以下列哪个物体为参照物的（　　）A．路边的树木B．迎面驶来的火车C．铁轨D．身边的乘客【考点】52：参照物及其选择．【分析】如果物体相对于参照物位置不变，则物体是静止的，如果物体的位置相对于参照物位置不断变化，则物体是运动的，据此分析答题．【解答】解：A、乘客相对于路旁的树木位置不断变化，以路旁树木为参照物，乘客是运动的，不符合题意，故A错误；B、乘客相对于迎面驶来的火车位置不断变化，以迎面驶来的火车为参照物，乘客是运动的，不符合题意，故B错误；A、乘客相对于铁轨位置不断变化，以铁轨为参照物，乘客是运动的，不符合题意，故C错误；A、乘客相对于身边的乘客位置保持不变，以身边的乘客为参照物，乘客是运动的，符合题意，故D正确；故选D．【点评】本题考查了根据物体运动状态选择参照物，是一道基础题．　2．为了使教室内的学生上课免受周围环境噪声干扰，下列措施可行的是（　　）A．在校园周围植树B．将教室的门窗密封C．在教室内安装噪声监测装置D．每个学生都带一个防噪声耳罩【考点】9L：防治噪声的途径．26/26 【分析】减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声，分析各个选项是否可以有效合理的减弱噪声．【解答】解：A、在校园周围植树可以有效的在噪声的传播过程中减弱噪声，方法有效、合理，故A正确．B、把教室的门窗封闭，虽然可以从传播过程中减弱噪声，但不利于空气流通，不可行，故B错误；C、安装噪声监测器只会测出噪声的分贝，但不能减弱噪声，故C错误；D、学生戴耳机虽然可以在接收处减弱噪声，但老师讲课声音也听不见，不是合理的办法，故D错误；故选A．【点评】本题考查了利用防治噪声的途径分析生活中的实例，理解防止噪声的途径是解决本题关键．　3．家中放电视时，调节音量，实质是改变声音的（　　）A．频率B．音调C．响度D．音色【考点】9I：音调、响度与音色的区分．【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性；调节音量实质是改变声音的响度．【解答】解：放电视时，调节音量，实质是改变声音响度，音量越大，响度越大，声音听起来就越强（大）；故ABD错误；C正确；故选C．【点评】声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同，并注意将声音的特征与生活有机结合起来．　4．生活中许多物体可以发光，下列物体不属于光源的是（　　）26/26 A．水母B．萤火虫C．太阳D．月亮【考点】A1：光源．【分析】在生活中能够发光的物体，我们叫做是光源，光源分为天然光源和人造光源．【解答】解：水母、萤火虫、太阳自身能够发光是光源，不符合题意；月亮是反射的太阳光，在晚上才比较亮，不是光源；符合题意．故选D．【点评】生活中的光源有天然光源和人造光源，我们只要区分开来，在学习是从生活中多去观察总结．　5．下列属于光的色散现象的是（　　）A．立竿见影B．镜花水月C．海市蜃楼D．雨后彩虹【考点】AP：光的色散．【分析】混合光分散为单色光的过程叫光的色散；色散的特点是形成了光带．【解答】解：A、立竿见影是由于光的直线传播造成的；B、镜花水月是由于光的反射形成的；C、海市蜃楼是由于光的折射形成的；D、雨后彩虹属于光的色散．故选D．【点评】此题考查的是光色散现象的判断，光的色散现象的特点是形成了彩色的光带．　6．一束光线入射到平面镜上发生反射，若反射角为30°，则入射角为（　　）A．0°B．30°C．45°D．90°【考点】A7：光的反射定律．【分析】熟记光的反射定律是解决本题的关键，光经过平面镜反射时，光线的反射角等于入射角．【解答】解：根据光的反射定律，反射角=入射角=30°．故选B．26/26 【点评】掌握光的反射定律，注意反射角是反射光线和法线的夹角，入射角是入射光线和法线的夹角．　7．人站在平面镜前，当他向平面镜走近时，下列说法正确的是（　　）A．像变大，像到镜面的距离变小B．像变大，像到镜面的距离变大C．像不变，像到镜面的距离变小D．像不变，像到镜面的距离不变【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】平面镜成像特点：成等大正立的虚像．但人眼观察到当人向镜前走近时，人像变大了．那是因为人的眼睛相当于凸透镜，当人向平面镜走近时，人和像之间距离变小，人像对于人的眼睛是物，当物距变小时，像变大，这是指的平面镜中人像通过人眼这个凸透镜在眼的视网膜上成的倒立缩小实像变大．所以人的视觉认为人在平面镜中的像变大了．二者问题的实质必须弄清楚．【解答】解：根据平面镜成像特点可知物体和像大小相同，物体到平面镜的距离和像到平面镜的距离相等，所以当他向平面镜走近时，所成的像大小不变，像到镜面的距离变小，故选项ABD错误；选项C正确．故选C．【点评】此题主要考查了平面镜成像的特点，要理解成正立、等大虚像的真正含义，并做到灵活运用．　8．下列温度最接近23℃的是（　　）A．人的正常体温B．呼伦贝尔市冬季最低气温C．冰水混合物的温度D．让人感觉温暖舒适的室温【考点】13：温度．【分析】26/26 此题考查我们对常见物体或环境温度的认识，结合对生活的了解和对温度单位摄氏度的认识，选出符合实际的选项．【解答】解：A、正常情况下，人的体温在37℃左右，变化幅度很小，故A不符合实际；B、呼伦贝尔市冬季气温很低，最低气温约为﹣20℃，故B不符合实际；C、标准大气压下，冰水混合物的温度是0℃，故C不符2题意；D、人的正常体温在37℃左右，让人感觉温暖舒适的室温23℃左右，故D符合实际．故选D．【点评】对物体长度、质量、温度等进行估测，是初中物理的一项基本要求，平时结合所学知识对身边的如：人高、教室高、一步长、步行速度、体温、气温、教室内空气质量等等，多观察多思考，必要时做出正确判断．　9．冰熔化成水后，质量将（　　）A．变大B．变小C．不能确定D．不变【考点】22：质量及其特性．【分析】解答此题的关键是要掌握：质量是物体本身的一种性质，它与物体的形状、位置、温度、状态均无关．【解答】解：质量是物体的一种性质，它的大小不随物体的形状、状态、位置和温度的改变而改变．冰熔化成水后，状态改变了，但是质量不变．故选D【点评】此题考查学生对质量是物体本身的一种性质的理解和掌握．属于识记性内容，比较简单．　10．下列光学器件中利用凸透镜成像规律工作的是（　　）A．老花镜B．近视镜C．潜望镜D．汽车观后镜【考点】BB：远视眼的成因与矫正办法．【分析】解答此题的关键是首先要明确凸透镜成像原理是由于光的折射；其次了解一些光学器件所利用的光学知识，是解答本题所必需的．【解答】26/26 解：A、老花镜的镜面是凸透镜，它利用凸透镜对光的会聚来矫正远视眼，符合题意；B、近视眼镜是凹透镜，故近视眼镜没有使用凸透镜，不符合题意；C、潜望镜的主要部件是两面互相平行的平面镜，利用的是光的反射，不符合题意；D、后视镜利用了面镜的成正立的像规律，不符合题意；故选A．【点评】此题考查的是光的反射及透镜成像的应用，在平时的学习中要对光学器件加以区分，看到底是哪种，利用的又是什么原理．　11．下列自然现象中属于凝华形成的是（　　）A．雨B．雾C．露珠D．霜【考点】1R：生活中的凝华现象．【分析】在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；物质由固态直接变为气态是升华现象；物质由气态直接变为固态是凝华现象．【解答】解：A、雨的形成比较复杂，它既与水蒸气的液化有关，又与水蒸气的凝华有关，还与固体的熔化有关；故A错误；B、雾是空气中的水蒸气遇冷发生液化形成的小液滴；故B错误；C、露珠是空气中的水蒸气遇冷在植物的表面发生液化形成的小液滴；故C错误；D、霜是空气中的水蒸气遇冷发生凝华形成的小冰晶；故D正确；故选D．【点评】分析生活中的热现象属于哪种物态变化，关键要看清物质变化前后所处的状态．　12．在较深的河底鱼能安全过冬，是因为（　　）A．河底水的质量较大B．鱼鳞的保暖性较好C．鱼受到的水的压强较小D．由于水的反常膨胀，河底水的密度最大，其温度保持在4℃26/26 【考点】11：物质的物理特征；28：密度及其特性．【分析】根据水具有反常膨胀的特点和对流的知识进行解答为什么在较深的河底鱼能安全过冬．【解答】解：水具有反常膨胀的特点，当水从4℃降到0℃的过程中，其体积变小，但质量不变，由ρ=可知水的密度将增大；而密度大的水下降、密度小的水上升，形成对流，所以较深河底的水温是4℃，这样的温度使河底鱼能安全过冬．故选D．【点评】知道水具有反响膨胀的特点，即4℃水的密度最大是解决本题的关键．　13．炎热的夏天，小红从冰箱冷冻室中取出一些冰块放入可乐杯中，经过一段较长时间后，杯中的冰块全部变成了液态，下面的图象能正确反映冰块物态变化过程的是（　　）A．B．C．D．【考点】1G：晶体的熔化和凝固图像；19：熔化与熔化吸热特点．【分析】要解决此题需要掌握晶体的熔化过程的特点：知道晶体在熔化过程中吸热，但温度保持不变．同时要知道冰的熔点是0℃，知道冰块变成液态的过程是熔化过程．【解答】解：杯中的冰块全部变成了液态的过程是熔化过程．并且冰的熔点是0℃，所以冰在熔化过程保持0℃不变．C、D温度都有下降的趋势，所以是晶体的凝固图象，因此不符合题意；A、B都是熔化图象，但A的熔点不是0℃，所以A错误．26/26 B的熔点是0℃，并且在熔化过程中温度保持不变，所以B正确．故选B．【点评】此题主要考查了有关晶体的熔化和凝固图象的分析．其中要知道冰是晶体，同时要掌握冰的熔点是0℃．　14．如图所示的四种现象中，属于光的折射现象的是（　　）A．手在墙上形成手影B．钢勺好像在水面处折断了C．景物在镜中成像D．山在水中形成“倒影”【考点】AM：光的折射现象及其应用．【分析】（1）光在同一均匀介质中沿直线传播．光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用；【解答】解：A、手在墙上形成手影，是因为光在同一均匀介质中沿直线传播．故本选项不符合题意；26/26 B、根据光的折射，当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏折，出现了钢勺好像在水面处折断了的现象，如同插入水中的筷子向上弯折的道理是一样的．C、汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射原理，故本选项不符合题意．D、平静的水面相当于平面镜，山在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射，故本选项不符合题意．故选B．【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的．　二、填空题15．如图所示，物体A的长度是　1.90　cm，刻度尺的分度值是　1mm　．【考点】64：长度的测量．【分析】刻度尺的分度值是刻度尺相邻两刻度线表示的长度．刻度尺的使用要注意其量程和分度值，起始端没从0开始，把3.00cm处当作“0”刻度，读出末端刻度值，减去3.00cm即为木块长度，注意刻度尺要估读到分度值的下一位．【解答】解：由图可知，在（3～4）cm之间有10个格，那么每一个小格就是1mm，即该刻度尺的分度值为1mm；从图中可看出，测量的起始刻度不是零刻度，而是3.00cm的刻线，物体A末端对着的刻度线为4.90cm，所以物体A的长度即为两刻度值差L=4.90cm﹣3.00cm=1.90cm．故答案为：1.90；1mm．【点评】在物理实验和日常生活中经常使用刻度尺，我们要熟练掌握其使用和读数方法．　26/26 16．如图所示，是声音输入到示波器上时显示振幅与时间关系的波形．其中声音音调相同的是　甲　图和　乙　图，响度相同的是　乙　图和　丙　图．【考点】9C：音调；9F：响度．【分析】音调跟物体的振动频率有关，振动频率越大，音调越高．响度跟物体的振幅有关，振幅越大，响度越大．相同时间内，振动的次数越多，频率越大；偏离原位置越远，振幅越大．【解答】解：如图，相同时间内，甲和乙振动的频率相同，丙振动频率大，丁振动频率更大，所以音调相同的是甲和乙．甲振幅最小，丁的振幅较大，乙和丙振幅相同，振幅最大，响度相同．故答案为：甲；乙；乙；丙．【点评】通过图表示振幅和频率的题目不多，这是一种读图能力的考查，这是考查的另一种新动向，一定要掌握．　17．超声波既可以传递信息，又可以传递能量．请你列举人们利用超声波传递信息的实例：　利用声呐探测鱼群　、利用超声波传递能量的实例　外科医生利用超声波振动除去人体内的结石　．【考点】9M：声与信息；9N：声与能量．【分析】声波可以传递信息，是指告诉我们什么，也就是传递了信息，如教师讲课，告诉我们知识；声波可以传递能量是指可以改变什么，也就是传递了能量，如超声波洁牙，使我们的牙齿上的牙垢去掉，使我们的牙齿更洁净．【解答】解：超声波既可以传递信息，又可以传递能量．利用超声对孕妇做常规检查，渔船利用声呐探测鱼群，“蝙蝠可以靠超声波发现昆虫，这都是超声波传递信息；26/26 外科医生可以利用超声波振动除去人体内的结石、超声波洁牙，这都是由于超声波能够传递能量．故答案为：利用声呐探测鱼群；外科医生利用超声波振动除去人体内的结石．【点评】本题主要考查学生对声与信息，声与能量的了解和掌握，是中招的热点．　18．光在均匀介质中是沿　直线　传播的．坐在电影院内不同位置的观众都能看到银幕上的画面．是由于光发生了　漫反射　．【考点】A2：光在均匀介质中直线传播；AA：漫反射．【分析】解决此类问题的关键是知道光在同种均匀介质中是沿直线传播的，光的反射包括镜面反射和漫反射．【解答】解：光在均匀介质中是沿直线传播的；坐在电影院内不同位置的观众都能看到银幕上的画面，是由于光发生了漫反射；故答案为：直线，漫反射．【点评】解决此类问题要结合光的直线传播和光的反射进行分析解答．　19．每年的6月6日为全国“爱眼日”．如图表示某两人看物体时的光路图，要在视网膜上成清晰的像，甲需要配戴　凹透　镜，乙需要配戴　凸透　镜．【考点】BA：近视眼的成因与矫正办法；BB：远视眼的成因与矫正办法．【分析】本解答本题需掌握：①近视眼是晶状体会聚能力增强，像呈在视网膜的前方，应佩戴凹透镜矫正．②远视眼是晶状体会聚能力减弱，像呈在视网膜的后方，应佩戴凸透镜矫正．【解答】解：根据物理知识可知：远视眼是晶状体曲度变小，会聚能力减弱，像呈在视网膜的后方，应佩戴会聚透镜，使光线提前会聚．近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜，使光线推迟会聚．故甲是近视眼原理图，应佩戴凹透镜；乙是远视眼原理图，应佩戴凸透镜．故答案为：凹透；凸透．26/26 【点评】本题主要考查学生对近视眼和远视眼的成因，以及矫正方法的理解和掌握，是中招的热点．　20．观测月球等天体时应选用　望远　镜，观察细胞内部结构时应选用　显微　镜．【考点】BC：显微镜；BD：望远镜．【分析】望远镜可以观察到远处的物体，显微镜可以将微小的物体放大．【解答】解：观测月球等天体时应选用望远镜，观察细胞内部结构时应选用显微镜．故答案为：望远，显微．【点评】望远镜和显微镜在医疗，科研，生活中有很重要的应用，它们的主要部件都是透镜．　三、作图题（共6分）21．如图所示，画出物体AB在平面镜中的像；【考点】AH：平面镜成像的相关作图．【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：【点评】在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像．26/26 　22．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．【考点】A8：作光的反射光路图；AN：作光的折射光路图．【分析】一束光线由空气射到水面时，既要发生反射，又要发生折射，反射角等于入射角，折射角小于入射角．反射光线与水面的夹角为30°，则入射角和反射角均为60°．【解答】解：先过折射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据折射角小于入射角在水中画出折射光线，如图所示：【点评】本题考查了根据光的折射规律作图，弄清光从空气斜射向水，还是从水斜射向空气，从而确定折射角和入射角的大小关系，记住在空气中的角度大．　23．根据图中的入射光线或折射光线，分别作出相应的折射光线或入射光线．【考点】B6：透镜的光路图．【分析】仔细观察入射光线和折射光线的特点，根据凸透镜和凹透镜的光学特点作图．26/26 【解答】解：对于凸透镜，入射光线过焦点，则折射光线与主光轴平行．对于凹透镜，折射光线与主光轴平行，则入射光线的延长线过焦点．故答案如图所示：【点评】凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．　四、实验探究题（共14分）24．下列表格是某物理小组在作“探究水的沸腾”实验时记录的数据，请你根据表格中的数据，在右侧坐标纸上画出水沸腾前后温度随时间变化的图象，并根据数据或图象得出结论：　沸腾前，温度不断升高；沸腾时，温度保持不变　．时间/min02468温度/℃9296100100100【考点】1O：探究水的沸腾实验．【分析】（1）根据数学上的描点连线方法做出水温与时间的关系图线；（2）直接利用实验数据或图象根据水沸腾前后温度变化分析即可．26/26 【解答】解：（1）首先确定横轴和纵轴代表的物理量和相应的标度，然后确定对应点，最后描点连线做出图象．（2）水沸腾前后水温的变化规律是：沸腾前，温度不断升高；沸腾时，温度保持不变故答案为：沸腾前，温度不断升高；沸腾时，温度保持不变．【点评】在观察水沸腾的实验中，学会记录相关数据，绘制温度随时间变化的图象，同时重点观察沸腾过程中的现象，这些都是该实验中应该重点掌握的内容．　25．如图是探究“平面镜成像的特点”实验装置，两只蜡烛大小相同，B能和A的像完全重合说明　像和物的大小相同　，平面镜所成的像是　虚　像（选填“实”或“虚”）．【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】当镜后蜡烛和镜前蜡烛的像完全重合时，确定镜前蜡烛像的位置，便于测量物像到平面镜的距离，同时为了比较物像大小．平面镜成像的特点，像与物到镜面的距离相等，像与物大小相同．正立等大的虚像．【解答】26/26 解：由仔细移动镜后的蜡烛，使之与镜前相同蜡烛的像完全重合，使镜后的蜡烛看上去好像被点燃似的，这样做不仅确定了像的位置，还可以比较像和物的大小．B能和A的像完全重合说明像和物的大小相同；平面镜成的像光屏呈接不到，所以平面镜中成的是虚像．故答案为：像和物的大小相同；虚．【点评】探究平面镜成像特点的实验过程，在近年中考题中较为热点．重在探索过程中遇到的困难、解决的办法的考查，这些题往往有规律可循，注意体会实验的整个成功和失败的过程．　26．在利用光具座进行凸透镜成像的实验探究中：（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有　会聚　作用，该凸透镜的焦距是　11.0　cm．（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：　蜡烛放在了一倍焦距以内，成虚像　．（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向　靠近　（选填“靠近”或“远离”）透镜的方向移动．【考点】B7：凸透镜成像规律及其探究实验．【分析】（1）通过甲图所示的现象，结合凸透镜焦点的定义即可确定该凸透镜的焦距．（2）探究凸透镜成像的实验时，若光屏上没有像，可能是因为：物距小于焦距，成了虚像，不能成在光屏上；光屏、凸透镜和烛焰的中心不在同一高度上，像无法成在光屏上；物体在焦点上，不能成像．（3）①凸透镜成像的规律及其应用之一：当2f＞u＞f时，成倒立放大的实像，投影仪就是利用此原理制成的．②凸透镜成实像时，物距减小，像距增大，像增大．【解答】26/26 解：（1）平行光线经过凸透镜后会聚于一点，这一点就是焦点．焦点到光心的距离是焦距，根据图示中光屏在刻度尺上的位置，可以读出该凸透镜的焦距是11.0厘米．（2）无论怎样移动光屏都不能在光屏上得到像，可能是物距小于焦距，成了虚像，不能成在光屏上．也可能是烛焰凸透镜光屏三者中心严重不在同一高度，像无法成在光屏上，或使烛焰在焦点上，不能成像．（3）凸透镜成实像时，蜡烛远离透镜一段距离，物距增大，像距减小，所以光屏要靠近凸透镜．故答案为：（1）会聚；11.0；（2）蜡烛放在了一倍焦距以内，成虚像；（3）靠近．【点评】关于凸透镜成像的规律中，共涉及四个方面的内容：①物距与焦距的关系；②成像的性质；③像距与焦距的关系；④具体的应用．一般情况下，只要告诉其中的一条，就可以确定另外三方面的内容．　27．小贝想用天平和量筒测某种药液的密度，在调节天平横梁平衡时，发现指针静止在分度盘上如图甲所示的位置，此时应将平衡螺母向　左　（填“左”或“右”）移动．调好天平后，她称得药液和药液瓶的总质量为60g，然后将药液倒一部份在量筒中，如图乙所示；再将药液瓶放在天平上称剩余的质量如图丙所示，由此可知量筒中药液的质量是　31.4　g，量筒中药液的体积是　20　cm3，这种药液的密度是　1.57×103　kg/m3．【考点】2F：液体密度的测量；25：质量的测量与天平．【分析】26/26 本题目是测定密度的常规实验题，主要考查天平、量筒的读数及密度的基本计算．天平使用前的注意事项做到放、拨、调，称量前指针指在刻度盘偏右调螺母，称量时指针指在刻度盘偏右说明右盘质量大．读取量筒体积时，视线与液面（凹液面的底部）相平．【解答】解：（1）天平使用前首先将天平放到水平台上，将游码拨到零刻度线，调节螺母使指针指在刻度盘中央或左右摆动幅度相等，平衡调节原则：右偏左调，左偏右调，先快后慢．如图所示，指针右偏，应左调平衡螺母．故答案为：左．（2）用天平测物体质量时，物体的质量等于砝码的质量加上游码所对刻度，而要准确读出游码所对刻度，必须明确标尺的分度值及以游码左端所对刻度为准．所以药液瓶和剩余的质量是砝码20g+5g，游码刻度3.6g，共20+5+3.6=28.6g；根据题意，量筒里液体的质量是：60g﹣28.6g=31.4g．读取量筒液体的体积时，视线与液面（凹液面的底部）相平，据图知，每个大格中5个小格，每小格2ml，所以读数为16ml．所以量筒中药液的体积是20cm3，故答案为：31.4；20．（3）根据密度公式ρ=，代入数值ρ==1.57g∕cm3，单位转换得：1.57×103kg∕m3故答案为：1.57×103．【点评】天平是初中物理中基本的测量工具之一，放、调、称、读等都是基本的知识要求，必须掌握扎实牢固．量筒读数要视线与液体凹面平行．　五、计算题（本题包括2个小题，共8分．要求写出必要的文字说明、公式、计算过程、数值、单位和答）28．TAXI车费发票车号码川F﹣71238日期05﹣09﹣28上车10：00下车10：0526/26 单价2.00元里程6.0km金额16.00元某人乘坐出租车在平直公路上匀速行驶，如表为他乘车到达目的地时的车费发票．求：（1）出租车行驶的时间．（2）出租车行驶的速度．【考点】69：速度公式及其应用；6A：速度的计算．【分析】（1）已知乘客的上车时间和下车时间，两者之差就是行车时间．（2）已知出租车行驶的时间和里程，利用v=计算行驶速度．【解答】解：（1）出租车行驶的时间为t=10：05﹣10：00=5min=300s，（2）出租车行驶的里程：S=6.0km=6000m，出租车的速度：v===20m/s答：（1）出租车行驶的时间为5min；（2）出租车行驶的速度为20m/s．【点评】本题考查了速度的计算，能从车票提供的大量信息中迅速确定有用信息是解决此类问题的关键．　29．一个瓶子的质量是200g，装满水时的总质量是700g，装满某种液体时的总质量600g，则这种液体的密度是多少kg/m3？【考点】2A：密度的计算；2B：密度公式的应用．【分析】根据瓶中水的质量和水的密度，根据公式v=求得瓶子的体积．再根据某种液体的质量和体积求得这种液体的密度．【解答】解：瓶子的体积v===500cm3．所以液体的密度ρ===0.8g/cm3=0.8×103kg/m3．26/26 答：这种液体的密度为0.8×103kg/m3．【点评】此题考查的是密度计算公式的应用，属于简单题型．　26/26
