鲁班奖工程现场施工音像资料拍摄内容要点 6页

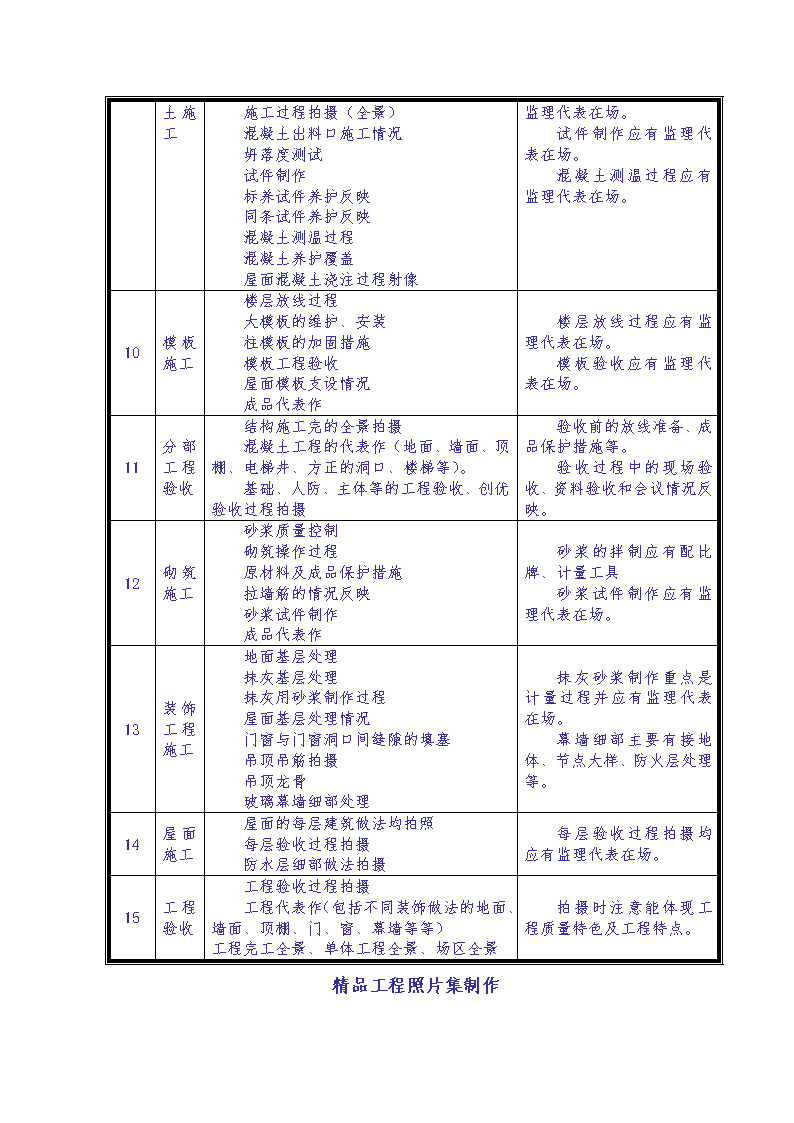

鲁班奖工程现场施工音像资料拍摄内容要点序号拍摄名称拍摄内容注意事项1场区原始地貌整体平面单体工程平面排水口位置未满足“三通一平”的特殊情况业主指定排水口与工程的关系需明确2土方施工施工全景施工局部工程放线方格网测设过程其中施工局部为现场土质突然变化，与地质报告不符的部位。方格网测设需有监理代表在场。3基坑支护施工基坑支护施工过程基坑突然出现异常变形基坑异常变形应有整体与局部影像4基坑降水基坑降水系统施工情况基坑抽水情况反映拍摄时应注意排水沟砌筑材料及轮廓。特别注意降水施工系统的拍摄。5垫层施工平整度控制第一次混凝土试件制作成品代表作试件制作应有监理代表在场。6砖胎模施工砖胎模施工时的周边土体处理砖胎模施工施工过程砖胎模按模板工程验收，验收时应有监理代表在场。7防水层施工基层处理防水层施工过程防水层验收成品代表作验收时应有监理代表在场。8钢筋施工原材料堆码、标识半成品堆码、标识钢筋绑扎过程直螺纹施工直螺纹和对焊接头的位置柱插筋定位电梯基坑钢筋绑扎成果屋面钢筋绑扎成果钢筋验收过程成品代表作钢筋绑扎过程注意支撑体系的拍摄直螺纹连接过程应有监理代表在场。钢筋验收应有监理代表在场。9混凝土浇注前的准备工作局部拍摄 混凝土施工施工过程拍摄（全景）混凝土出料口施工情况坍落度测试试件制作标养试件养护反映同条试件养护反映混凝土测温过程混凝土养护覆盖屋面混凝土浇注过程射像坍落度测试过程应有监理代表在场。试件制作应有监理代表在场。混凝土测温过程应有监理代表在场。10模板施工楼层放线过程大模板的维护、安装柱模板的加固措施模板工程验收屋面模板支设情况成品代表作楼层放线过程应有监理代表在场。模板验收应有监理代表在场。11分部工程验收结构施工完的全景拍摄混凝土工程的代表作（地面、墙面、顶棚、电梯井、方正的洞口、楼梯等）。基础、人防、主体等的工程验收、创优验收过程拍摄验收前的放线准备、成品保护措施等。验收过程中的现场验收、资料验收和会议情况反映。12砌筑施工砂浆质量控制砌筑操作过程原材料及成品保护措施拉墙筋的情况反映砂浆试件制作成品代表作砂浆的拌制应有配比牌、计量工具砂浆试件制作应有监理代表在场。13装饰工程施工地面基层处理抹灰基层处理抹灰用砂浆制作过程屋面基层处理情况门窗与门窗洞口间缝隙的填塞吊顶吊筋拍摄吊顶龙骨玻璃幕墙细部处理抹灰砂浆制作重点是计量过程并应有监理代表在场。幕墙细部主要有接地体、节点大样、防火层处理等。14屋面施工屋面的每层建筑做法均拍照每层验收过程拍摄防水层细部做法拍摄每层验收过程拍摄均应有监理代表在场。15工程验收工程验收过程拍摄工程代表作（包括不同装饰做法的地面、墙面、顶棚、门、窗、幕墙等等）工程完工全景、单体工程全景、场区全景拍摄时注意能体现工程质量特色及工程特点。精品工程照片集制作 一、结构工程照片收集1.土方开挖照片2.地基验槽照片（基坑全景）3.轴线弹在垫层上照片4.底版钢筋照片（全景）5.底版砼照片6.墙体模板照片7.地下室砼观感照片8.钢筋连接照片9.标准层钢筋照片10.标准层模板照片11.标准层砼观感照片12.止水条照片13.垫块照片14.箍筋照片15.顶层钢筋照片16.顶层模板照片17.顶层砼观感照片二、装修工程照片收集1.工程全貌2.外墙阳角3.外墙立面4.首层雨蓬5.首层外窗6.首层台阶7.室外散水8.首层大门9.地下车库10.地下室配电室 11.地下室泵房设备12.地下室设备基础13.地下室管道保温14.首层大堂15.电梯前室16.电梯内饰17.楼梯栏杆及踢角18.楼梯踏步19.标准层走道20.标准层房间21.标准层卫生间22.管根部节点23.屋面全貌24.屋面避雷25.屋面栏杆屋面出口26.屋面平台27.屋面雨落管及水簸箕28.屋面平台伸缩缝排气孔29.屋面烟风道通风口30.屋面设备31.屋面铺砖三、项目CI照片收集1.现场临建办公室2.施工场区3.各种宣传标语4.制度牌5.导向牌6.大门7.现场临建标准色 四、照片集制作1.照片筛选2.制作图片集封皮3.用A4纸打印照片名称，1张A4纸粘贴2张标准照片4.粘贴5.塑封第五章精品工程录像片制作一、结构工程录像片收集1.土方开挖录像2.地基验槽录像4.底版钢筋录像5.底版砼录像6.墙体模板录像7.地下室砼观感录像8.钢筋工程录像9.模板工程录像10.砼工程录像11.封顶录像二、装修工程录像片收集1.地下室（人防、设备观感）录像2.首层大堂录像3.电梯前室录像4.标准层（走道、顶棚、墙面、地面、卫生间）5.设备层6.屋面（栏杆、平台、避雷、设备、烟道）7.室外雨棚、花坛、散水8.工程全景三、录像片制作（一）录像片制作总原则 1.工程概况2.工程的特点和难点及项目解决的措施3.工程“四新”的应用4.工程的质量管理措施5.工程取得的经济效益和社会效益（二）时间要求鲁班奖：5分钟以内；重点突出工程概况、工程特点，平立剖面图。国家优质工程：主体工程光盘（15分钟）一盘，包括工程全貌，施工阶段（包括基础、结构和设备安装）及主体工程的重要部位、施工技术、质量保证措施、工程特色及经济、社会效益等。其中民用市政工程必须有：外檐、屋面、地下室、卫生间、公共楼梯及消防疏散楼梯、电梯厅、走廊、主要功能的房间、管道井及吊顶内部、机电设备等，并应有一定的特写镜头。对于幕墙或干挂石材的工程还应有幕墙的主要受力结点、石材打孔及挂件等关键部位的录像。
