鲁班软件实战经验及技巧 73页

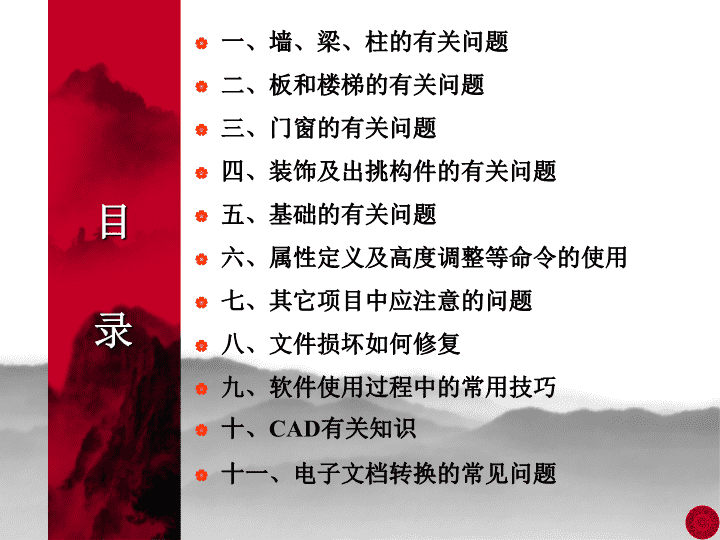

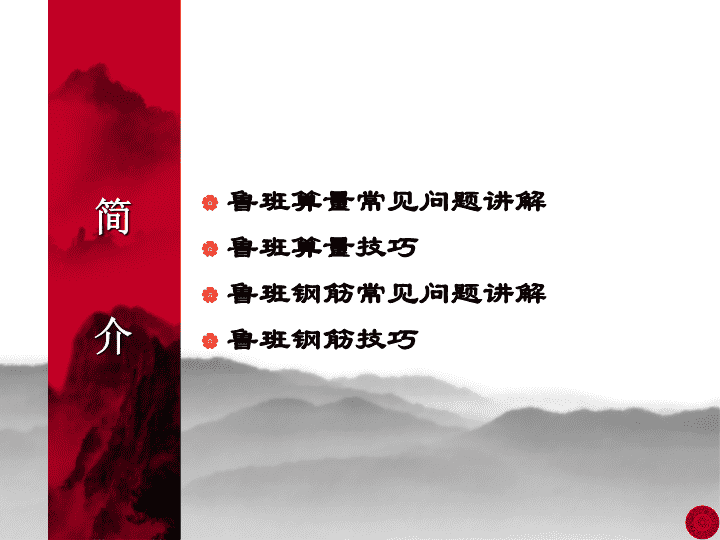

鲁班软件实战经验及技巧收集整理：王凤云王妍解说：王妍 简　　介鲁班算量常见问题讲解鲁班算量技巧鲁班钢筋常见问题讲解鲁班钢筋技巧 一、墙、梁、柱的有关问题二、板和楼梯的有关问题三、门窗的有关问题四、装饰及出挑构件的有关问题五、基础的有关问题六、属性定义及高度调整等命令的使用七、其它项目中应注意的问题八、文件损坏如何修复九、软件使用过程中的常用技巧十、CAD有关知识十一、电子文档转换的常见问题目录 一墙、梁、柱的有关问题1.在绘制墙体时，有红色的、黄色的又有绿色的线，这是怎么回事？答：在软件里，墙体分为三种材质，砼为红色，砖墙和间壁墙为黄色，绿色的线条是墙体的外连线，正常情况下，外墙外边线才是绿的，内墙如果都封闭好了，那就不会有绿线，（除非有隔墙）否则墙体就有问题。 一墙、梁、柱的有关问题2.虚墙也叫“0”墙，它的作用都有哪些？答：这个“0”墙是系统自动生成的，它不参与工程量计算，只是为了辅助形成房间、断开一道墙等作用。 一墙、梁、柱的有关问题3.请问画的三道墙在一条直线上，但它是山墙，最高点在中间墙的中点，山墙高度该如何调整呢？墙体可不可以随意的分段呢？答：可以用0墙将墙体分成段。你现在要在中间一段墙上找出中点，用0墙将其分成两段。然后你再将其中点左右的墙体进行斜墙编辑。在菜单的构件编辑下拉框中选择编辑山墙，然后根据提示进行操作。 一墙、梁、柱的有关问题4．墙上有个洞口，怎样设置？答：可用门或窗布在这面墙上，但要记住这个门或窗不要套定额。5．工程里有女儿墙，该如何操作？答：建议单设一层进行绘制，进行高度调整。 一墙、梁、柱的有关问题6．不再轴线上的墙或梁，怎样布置？答：第一种方法是先在这个轴线上画出这段墙，再利用墙偏移的命令;第二种方法是用参考点“R”来做。执行绘制命令时，输入R，选一点作为参考点，直接输入距离（用光标控制方向） 一墙、梁、柱的有关问题7．在布置梁或墙时，出现的左边宽度是什么意思？答：这是用在梁或墙偏心的问题上，默认是居中的，如果偏心这个左边宽度要取决于你画时的起始方向，左手边就是左边宽度。 一墙、梁、柱的有关问题8.绘墙或梁时，有一些点不好捕捉，遇到这种情况怎么处理？答：可以将墙或梁多绘制一些，在相交的地方软件会自动将墙或梁断开分段的，只需将多余的墙梁删除即可。 一墙、梁、柱的有关问题9.一个大梁和一个小梁相交，如果先绘制小梁再画大梁，当画大梁时捕捉点总是在梁中线上，这样出来梁的量就少了，这种情况怎样处理？答.有两种方法：一种是先画大梁再画小梁；另外一种就是从捕捉那点画到另外一端，再返回来画一遍输入梁的一半尺寸就可以了。 一墙、梁、柱的有关问题10.同一位置有两道梁，软件在同一位置不允许画两道，这个问题怎么解决？答：可以用圈梁代替梁来做，调整一下标高就可以了；另外一种做法，先绘制一道梁，然后用梁偏移复制的命令执行，偏移距离1mm，再调标高。 一墙、梁、柱的有关问题11.软件中如何绘制斜梁？答：使用调整斜梁标高的命令输入两点的标高就可以了。 一墙、梁、柱的有关问题12.对于长度超过100米构件的处理方案？（构件过长量为0）答：如果在一条直线上的基础梁超过100m都不能计算,不管基础梁是否断开，随便用一个基础梁将这个基础梁打断为两个小于100米的基础梁.。在构件属性里面同参数的构件成复制一个，然后名称更换其中的一段成新复制的同参数的构件，删除辅助断开的基础梁。这样就形成了两段基础梁，而且参数完全一样，但是每段都少于100米。同理可以用于其他长度超过100米的构件。 一墙、梁、柱的有关问题13．梁或柱是异形的，如何操作？答：先用cad的命令把构件的断面绘制出来，通过自定义断面把它提取到所需要的节点里。布置时选择这种断面即可。 一墙、梁、柱的有关问题14．一根柱子在同一楼层中的上下截面不同时如何定义？（如层高4m，在2.4m以下断面为400*800，2.4～4断面为400*400）答：在这一层里的不同位置分别把这两各规格的柱子布上去，然后用移动的命令把这两个柱子移到一起，再调整一下标高即可。 一墙、梁、柱的有关问题15.椭圆形的柱子怎样做？答：用cad命令绘制一个椭圆，通过线变墙的先生成一圈0墙，再利用自定义断面提取图形。 二、板和楼梯的有关问题16.为什么用自动形成板的命令，有的地方却没有形成板，这是怎么回事？答：首先要检查一下你的墙梁都完全封闭了没有，如果你选择按墙梁生成，那么你的墙和梁就一定要闭合的，否则就会出现这种情况。 二、板和楼梯的有关问题17．一个工程屋顶是球形的，软件怎样绘制？答：可以用梁来做。先用cad的命令绘制一个弧形断面，通过自定义断面，把这个断面提取到梁的节点中，再绘制梁就可以了。 二、板和楼梯的有关问题18．如果楼梯只算投影面积，怎样用板子代替楼梯？答：在属性定义现浇板节点中添加一个板起名为楼梯，套上楼梯的定额即可。 二、板和楼梯的有关问题19.在工程量计算的过程中，有时会计算不下去，出来一个未处理异常的提示框，说不让计算了，这是什么原因，如何解决？答：这种情况的产生，主要原因是板子有问题，只要检查一下板子，重新布置一遍应该说能解决了。 二、板和楼梯的有关问题20.几块板子坡度相同时，一块一块操作起来很麻烦，有快捷的方法吗？答：有，可以一次性把要坡起的板子都选上，再输入标高即可。21.请问如何将板的边缘延伸至墙的外边线？软件中形成板时是沿墙的内边线？答：CAD的夹点命令，或叫做尺寸调节方框，拖动即可调整。 二、板和楼梯的有关问题21.请问如何将板的边缘延伸至墙的外边线？软件中形成板时是沿墙的内边线？答：CAD的夹点命令，或叫做尺寸调节方框，拖动即可调整。 三、门窗的有关问题22．门窗比较多，怎样操作才能又快又准的把所有的门窗布上去？答：建议一次性把所有的门窗布上去，也就是说不用先去考虑哪段墙上布哪种规格的门窗，一次性把最多的那种规格的布上去，再利用“构件名称更换”进行修改。23.一个窗很高，是上下层通过去的，这种时候怎样做？答：把这个窗分别定义，然后再分层布上去。 三、门窗的有关问题24.布门窗的时候怎么总是布在边上，还得用移动的命令移过来，有没有简单的方法？答：在多道墙上同时布置门窗时，默认居中；要是单独布置，可先把对象捕捉关掉，这样就不会总捕捉在边上了。 三、门窗的有关问题25.遇到比层高高的多的玻璃幕墙怎么处理？答：一种可直接在每层墙上布置和层高一样高度的门就可以了；另一种方法，直接画成墙体而套成玻璃幕墙的定额，这样板子的量就少算了，所以要在此道墙属性计算规则里选取不扣板；房间装饰要把这部分的装饰删去。 三、门窗的有关问题26．想统计一下门窗的个数，怎样做速度最快？答：用“构件成批高度调整”的命令，在范围里选择门窗，每点一种规格的构件都会有一个数对应，然后再把这几个数据累积到一起。注意：这样做只能统计本层的数量。 四、装饰及出挑构件的有关问题27．如果一个房间有四面墙，分别有不同的装饰，遇到这种情总的处理？答：首先定义这几种墙的装饰，在房间装饰中先选择其中一种，布完后，利用构件名称更换换成需要的做法即可。28．如果一面墙上的装饰不一样，该怎么办？答：用“0”墙断开，布置房间装饰，再通过构件名称更换。 四、装饰及出挑构件的有关问题29．形成房间装饰时为什么有的房间没有形成天棚和楼地面，遇到这种情况怎样处理？答：房间装饰能否正确的形成，取决于墙体封没封闭，无论是外墙还是内墙，墙的中线一定要闭合. 四、装饰及出挑构件的有关问题30．电梯井的房间不需要装饰，房间装饰布完之后把这里的全部装饰给删掉，可再重新形成房间装饰它又生成了，这怎么办？答：可定义一个空的房间，就是添加一个房间起名为空，不套任何定额，把这个电梯井换成这个房间，以后再重新生成房间也不会把它冲掉的。 四、装饰及出挑构件的有关问题31.布置阳台时，为什么位置总也不对？答：只要在自定义的界面里定义一下阳台边的类型，分栏杆、栏板、或是靠墙。 五、基础的有关问题32．基础垫层如何处置？答：先把想要的定额套进来，再选择计算项目。33．独基模板和垫层模板单独校验没有工程量，怎样才能看到计算的结果？答：“工程量”――“报表编辑”里就可以查到结果及计算工式，前提是必须计算过。 六、属性定义及高度调整等命令的使用34．想利用上一个工程的属性定义，该如何操作？答：“构件属性”――“构件属性导入”，先择源文件――开始导入即可。注意：房间还要单独定义一遍。 六、属性定义及高度调整等命令的使用35.属性定义和绘图的顺序，怎么样做比较好？答：建议先定义各构件的属性，再在图中绘制构件。如果同一类构件套的定额和计算规则都一样的情况下，可以先定义一个名称，套好定额，设置好计算规则，再用拷贝的命令编辑同一类其他名称的构件，然后修改自定义名称和图形断面即可。 六、属性定义及高度调整等命令的使用36.在属性定义里面要注意以下问题答：在给构件套多个定额时，一定要注意计算项目是否正确，如套基础砼及模板时，虽然已套完定额，但还要注意计算项目是基础还是基础模板问题，否则模板可能与砼量一样，结果错误。 六、属性定义及高度调整等命令的使用37.属性定义的高招？答：一个工程里面的柱、梁截面一般不太多，按柱梁的截面来定义！同样的截面定义为同一个名称。这样大大减少了工作量，提高了不少的工作效率汇总的时候，按楼层汇总。 六、属性定义及高度调整等命令的使用38.有一些构件，软件里默认的的计算规则与实际不符，每个都要一条一条的改，如果构件多这样的操作就太慢了，在哪里能直接全都设置好呢？答：工具――计算规则修改，在那里边把构件的计算规则修改过来，改好以后，关闭鲁班重新进一遍即可（前提：在没有定义属性之前）。有个别构件要区分开，比如砼墙与砖墙的计算规则就要分开设置了。 六、属性定义及高度调整等命令的使用39．同一楼层里的相同构件，标高不一致怎么办？答：可用“构件成批高度调整”中的从图中量取来设置。要闭合，否则就不能正确的形成房间装饰。还有如果墙体没有封闭好，也会影响到楼板的形成。 六、属性定义及高度调整等命令的使用40．在基础层里已经布置了柱子，为何三维确看不到？答：这是因为没有给柱子的高度，因为在0层里，默认所有构件的高度都是0，所以要通过高度调整来设置。41．墙体上有两种材质，比如一半是砖墙一半是苯板，这种情况的处理办法是什么？答：在这个墙上把所需要的两种定额套上，通过量值调整分别把系数改成0.5。 六、属性定义及高度调整等命令的使用42．如果一个三米高的墙面上有两种装饰，二米以下一种，二米以上又是一种，该怎么办？答：同29条，把这两种定额先套进来，再调整系数。43.布置完独基或其他的基础，怎么查看和修改它的标高？答：用“h”构件成批高度调整来完成。 七、其它项目中应注意的问题44．用表格法计算项目时为何在工程量汇总表里不显示？答：原因在于没有套定额，无论是画图还是表格法，没有套定额汇总中都不会有量，单位也非常重要。 七、其它项目中应注意的问题45．想看一下本层里一种构件的量？答：先要通过工程量计算把你想看到的这层构件算一遍，然后通过形成标注图纸来完成。 七、其它项目中应注意的问题46.工程计算完之后看不到报表，出来一个提示框，这是出了什么问题？答：是因为你在安装软件的过程中没有安装一个叫“dao”的文件，算量软件升级到7.11版本以后，报表格式作了很大的改动，新的报表必须先安装这个“dao”的文件，安装程序在安装盘里就有。 八、文件损坏如何修复47．一个工程里有一层打不开了，该怎样解决？答：工程里的每一层都有一个备份文件，把备份文件的后缀改成dwg，然后再楼层设置里重新选择图形文件即可。如果整个文件都打不开了，可新建一个，工程设置要一致，然后把属性定义导进来，选择一遍图形文件。 九、软件使用过程中的常用技巧48．一个工程想两个人一起做，怎样设置最后能合并到一起？答：首先把这个工程的工程设置和构件属性建立好，然后复制一份给另外一个人，最后通过调用图形文的功能合并到一起即可。 九、软件使用过程中的常用技巧49．在计算工程量时，想中途停止，怎样办？答：ctrl+c50.在一个楼层里，怎样做才能一次性把同一名称的构件全部选中？答：先点击所需的命令，比如：“删除”，然后再用鼠标左键选择一个要选的构件，在命令行中输入“S”键，再把整个图形全部选中，这样就只会选中同名称的构件了。 九、软件使用过程中的常用技巧51．用镜向的命令把一些构件复制了一遍，为什么再对某一构件进行修改，另一边也随着一样变？答：用镜像或是复制的命令结束后一定要用“构件整理”的命令整理一遍。52．工程大时，想要再一轴线上进行操作，可一放大就看不到轴名了？答：按住ctrl键，把光标放在轴线上就会有轴名的显示了。 九、软件使用过程中的常用技巧53.不是说一个工程只需建一个模，其它层利用楼层复制进行修改就可以吗，那这一层应该拿哪张平面图来绘制呢？答：使用轴网、其它构件都最多最全的一张图来做，一般情况，就选用标准层就可以了。如果同一楼层上板厚相同，标高相同等设置完全一样的话，建议用自由绘制的命令画出一张大板子就可以了；对于空调板、出挑构件也可以用这个命令来解决。 九、软件使用过程中的常用技巧54.想多次利用已有的异形断面，怎么样操作？答：在自定义断面里，按住ctrl键同时鼠标左键按住想要复制的断面，拖放到构件夹里即可。55.刚接触软件，左键右键总是分不清，它们的原则是什么？答：算量软件有一原则，选择对象是击左键，执行命令时击右键（右键、空格键和回车键是同样的功能） 九、软件使用过程中的常用技巧56.楼层铐贝要注意的问题答：绘制完标准层之后，其他楼层可以用楼层铐贝命令进行复制，原则是拷贝什么构件就选什么。有时会有这样的误操作，本层已有了一些构件，想把另外一层的某个构件拷贝过来，就用楼层铐贝命令，这样的操作就完全错误，结果是本层只有铐贝过来的东西了，原本有的构件会被冲没。 九、软件使用过程中的常用技巧57.楼层设置已经完成了，图也画好了，后来发现有一层的层高输错了，这时我把工程设置里的层高改过来了，可到图上检查了一下，构件高并没有变化，这种情况怎么处理？答：可以新建一层，把一层用楼层铐贝的命令复制到新建这一层里，然后把一层的标高改过来，再把新建那层重新铐贝到一层，这种方法就可以解决了。 九、软件使用过程中的常用技巧58.本层三维显示时，可以多角度多方位来调整，那用单独校验的命令查看一个构件时，能否也可以多角度的观看？答：在命令行输入“shade”，再按一下动态观察的命令即可。 九、软件使用过程中的常用技巧59.在绘图中不是有一些快捷键吗，到哪里能找到？答：工具－cad工具条－键盘，在分类中选择构件布置。如果能一些常用命令的快捷键记住，那在绘图中左手键盘，右手鼠标，这样操作起来效率就会大大的提高。60.工程比较大，在计算工程量时，怎样做比较好？答：对于一些工程量比较大的工程，计算结果是可以选择一层一层或是一层层分构件来算，这样做的目的是防止计算不下去等异常情况发生。 十、CAD有关知识61.鼠标中键有时平移的功能不好用？答：这与cad有关：mbuttonpan“1”改成“0”62.为什么画墙体时，有的墙不直弯弯曲曲的，这样怎样解决？答：这说明在画图的过程中，正交没有打开，正交的作用就是线条水平或垂直绘制。打开的方法：按一下键盘的“F8”。 十、CAD有关知识63.用设计院的电子文档转化时，比例不对，应该怎样处理？答：在命令行中输入“scale”再选择要调整比例的对象，输入比例因子。64.“dist”命令只能量直线的长度，弧线长度怎么量？答：输入“list” 十、CAD有关知识65.在绘图时，捕捉点怎么没有了，这是为什么？答：这有两种情况：1）对象捕捉是否打开，需要的对象是否设置；2）上一种情况如果都已设置好，那就要看一下cad的设置了，鼠标右键－选项－草图，看一下标记、磁吸和显示自动捕捉工具栏提示是否打上勾。 十、CAD有关知识66.想量一下图中一段线的长度，怎么办？答：可以调用cad的量距离的命令；一种方法：可输入“dist”――这只是一次性使用，如果经常用到这个功能，就把这个命令从cad中调出来，方法：工具－cad工具条－命令－工具－找到这个图标，然后按住它拖到左列工具条。 十、CAD有关知识67想设定一下自动保存时间，在哪里设？答：右键－选项－打开和保存，在保存间隔分钟数里设成想要的时间就可以了。 十一、电子文档转换的常见问题68．想用设计院的电子文档导图，当把图调进鲁班里时，还没有开始转化却发现柱子已经变成了鲁班的柱子，这是怎么回事？答：这是因为cad的柱子和鲁班的柱子图层是一样的，所以才会发生种情况。可先把这个界面转到cad里，把所有柱子选中改一下图层就好了。其它的构件遇到这种情况也是同理。 十一、电子文档转换的常见问题69.用电子文档转化，为什么我想单独选择一此线条，点击后确先中了一大面的东西，这是什么原因？答：这是因为设计院绘图时，作为了整体。解决办法，用cad分解的命令把它炸开就可以了。 十一、电子文档转换的常见问题70.电子文档转化时应注意的问题。答：原则是转什么就显示什么，目的是使转化不乱。可用构件显示的三个灯泡配合使用。带“√”的灯炮是选择什么就显示什么，相反带“×”灯炮是关闭选中的。 鲁班钢筋1．一个工程，两个人分开抽筋，现在想把这两个人做的内容合并到一个工程里，怎么做？答：安装完软件会自动存在一个合并工程的文件，利用它就可以把几个工程合到一起了。合并工具的位置：右键点击鲁班钢筋的执行图标――选择属性――进入查找目标，就会找到。 鲁班钢筋2．变截面梁及梁的加腋筋怎样输入？答：“梁截面尺寸”：b*h1/h2Yc1*c2其中：b—梁宽h1—根部高度h2—端部高度c1—腋长c2—腋高3．基础梁中没有挑梁的设置。如果有悬挑，软件里应怎样处理？答：可用框梁代替。 鲁班钢筋4．对于多跨连续梁，当梁的标高不同时，标高在什么地方输入？答：在梁的跨中地方，有左右支座截面形式（高度变化和宽度变化）5．按规范，当梁高超过450mm时，就要有构造腰筋，这个450高指的是什么高度？答：指的是梁的截面高度减去板厚的高度。 鲁班钢筋6．如果钢筋按同类构件来统计，该怎样处理？答：文件夹按构件分类即可。7．电脑突然出故障，文件打不开怎么办？答：每个工程软件都有备份文件，把.bak改成.stz即可。 鲁班钢筋8．删错了构件，想恢复怎么办？答：不能恢复，只能通过调用bak文件找回最后一次保存的内容。9.对于一些异形柱，如何处理？答：遇到这类柱子，可变通处理。可先按柜形柱来设置，在钢筋列表里再选择需要的钢筋类形，在输入尺寸寸。 鲁班钢筋10.上下柱的截面不同时，怎样处理？答：软件会自动根据两个截面确定纵向筋的型式和尺寸，只需要确定变截面类型。11.抗扭钢筋如何输入？答：点“按规范”输入你想要的抗扭钢筋即可。 鲁班钢筋12.吊筋的输入方法？答：根数类型直径#次梁宽。如一跨梁中存在多个次梁，则输入公式用＋号连接。13.把算量里的板子导入钢筋软件里，怎么看不到图形？答：这是因为比例太小，只要把比例放大一些就没问题了？ 鲁班钢筋14.这个工程里，想不要20以下钢筋的搭接长度，怎样处理？答：采用变通的方法，利用钢筋搭接汇总表，数出个数，然后利用手工把这些量减去。15.在ecad平台里绘制板，如果两块板的配筋都一样，怎样做比较方便？答：先把一块板筋布置好，然后用复制，粘贴的命令复制一个，再移动就可以了。如果外形不一致，就利用夹点移动 鲁班钢筋16.使用钢筋软件的的原则是什么？答：同一构件不同规格时，可先做好一个，利用复制节点进行修改，然后提交修改即可。如果同一构件个数多时，可在相同构件个数填入相应的数量。这样比一个一个去做要快的多。 鲁班钢筋17.有的钢筋用单根法抽，请问那个草图是怎么输入的？答：草图就是钢筋的样式，在软件里是同四位数字代替的，例如：1201――其中“1”中表示当前钢筋有几折，“2”――是这个钢筋有几个弯钩，后两位是系统按照符合前两种情况的所有钢筋进行排序。 鲁班钢筋18．冷轧带肋钢该用什么来表示？答：暂时还没有它的表示，可以在工具的系统里进行设置。具体做法如下：1）打开鲁班钢筋，依次点击工具—高级选项—系统2）在弹出的对话框中点击“钢筋种类比重表”前的“+”，“公共”前的“+”。此时可以看到的“公共”下面有1-21项内容，单击任何一项目可以在右侧的方框中看到该项的包含的内容：比重与直径的数值。3）此时我们要做的不是要修改某项的属性，我们可以你需要的钢筋直径与比重。左键单击选择“公共”，在“公共”上单击右键选择：新建—项，右键将新建的项命名为22。4）单击新建立好的“22”项，右键选择：新建—字符串，连续建立两个字符串，建立好的字符串。5）右键将新建立的字符串重新依次命名为“比重”、“直径”，用右键菜单将“比重”、“直径”修改为你需要的6）修改完成后，关闭鲁班软件，重新打开就可以使用新增加的钢筋直径与比重了。重复以上步骤可以增加多个钢筋直径与比重，满足你的需要。
