鲁班安装帮助说明— 布置-建筑专业(V15.1.0) 25页

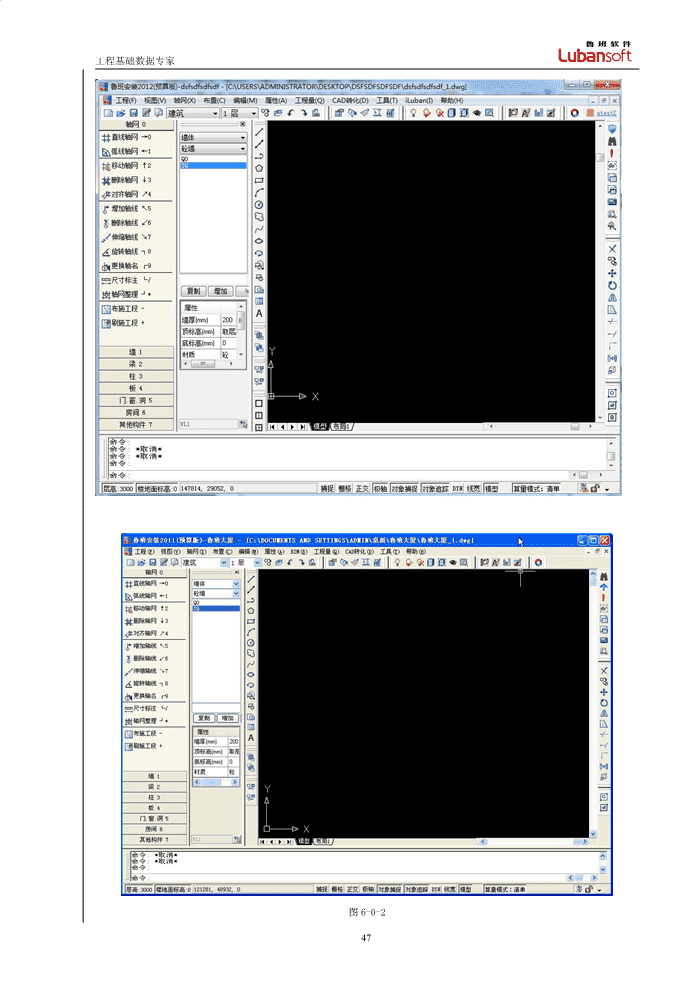

鲁班安装用户手册第6章布置-建筑专业布置里汇总了目前版本支持的六个专业的所有构件的布置以及部分CAD图形的布置。本章内容主要是介绍建筑专业部分的构件的布置流程。单击专业切换按钮，选择“建筑”，如图6-0-1所示，进入建筑专业绘制界面，如图6-0-2所示。建筑专业中的构件只限于构件布置，属性定义中不可以套用清单，即不支持工程量的计算。它仅对管道布置时起辅助定位作用。图6-0-146 工程基础数据专家图6-0-247 鲁班安装用户手册6.1轴网6.1.1建直线轴网点击左边中文工具栏中图标，或菜单栏中【轴网】---【直线轴网】（其它构件同理）设置轴网的界面1如下图“6-1-1直线轴网设置界面1”。图6-1-1设置角度左键点击“高级”选项，设置轴网的界面2如下图“6-1-2直线轴网设置界面2”。图6-1-2预览区显示直线轴网，随输入数据的改变而改变，“所见即所得”。上开间图纸上方标注轴线的开间尺寸。下开间图纸下方标注轴线的开间尺寸。左进深图纸左方标注轴线的进深尺寸。右进深图纸右方标注轴线的进深尺寸。自动排轴号根据起始轴号的名称，自动排列其他轴号的名称。例如：上开间起始轴号为s1.上开间其他轴号依次为s2、s3……高级轴网布置进一步操作的相关命令。48 工程基础数据专家轴网旋转角度输入正值，轴网以下开间与左进深第一条轴线交点逆时针旋转；输入负值，轴网以下开间与左进深第一条轴线交点顺时针旋转；确定各个参数输入完成后可以点击确定退出直线轴网设置界面。取消取消直线轴网设置命令，退出该界面。注：将“自动排轴号”前面的勾去掉，软件将不会自动排列轴号名称，您可以任意定义轴的名称。49 鲁班安装用户手册【高级＜＜】注：将“自动排轴号”前面的勾去掉，软件将不会自动排列轴号名称，您可以任意定义轴的名称。【高级＜＜】【轴号标注】：四个选项，如果不需要某一部分的标注，用鼠标左键将其前面的“√”去掉即可。【轴号排序】：可以使轴号正向或反向排序。【纵横轴夹角】：指轴网纵轴方向和横坐标之间的夹角，系统的默认值为90度。【调用同向轴线参数】：如果上下开间（左右进深）的尺寸相同，输入下开间（左进深）的尺寸后，切换到上开间（右进深），左键点击“调用同向轴线参数”，上开间（右进深）的尺寸将拷贝下开间（左进深）的尺寸。【初始化】：使目前正在进行设置的轴网操作重新开始，相当于删除本次设置的轴网。执行该命令后，轴网绘制图形窗口中的内容全部清空。【图中量取】：量取CAD图形中轴线的尺寸。【调用已有轴网】：左键点击，出现图，可以调用以前的轴网，进行再编辑，如下图6-1-3所示。图6-1-3以以下数据为例：下开间：1100-3600-4200-1600-3600-4200-1600-4200-4200。左进深：1700-1500-2700-300-2200-1250-1750--4500-2650。上开间：1100-1600-3300-2100-2400-2550-2450-2800-2400-2100-3600-1600-300。右进深：1700-1500-2700-300-2200-1250-1750-3300-400-3450。1．执行“建直线轴网”命令。2．光标会自动落在下开间“轴距”上，按以上尺寸输入下开间尺寸，输入完一跨，按回车键，会自动增加一行，光标仍落在“轴距”上，依次输入各个数据。3．点击“左进深”按钮，同1的方法。4．点击“上开间”按钮，同1的方法。5．点击“右进深”按钮，同1的方法。提示：1）输入上、下开间或左、右进深的尺寸时，要确保第一根轴线从同一位置开始，例如同时从A轴或1轴开始，有时这要人工计算一下。2）输入尺寸时，最后一行结束时如果多按了一下回车键，会再出现一行，鼠标左键点击一下那一行的序号，点击鼠标右键，再出现的菜单中选“删除”即可。6．轴网各个尺寸输入完成后，如下图6-1-4.点击“确定”，回到软件主界面，命令行提示：请确定位置；在“绘图区”中选择一个点作为定位点的位置，如果回车确定，定位点可以确定在0，0，0即原点上。50 工程基础数据专家图6-1-46.1.2建弧线轴网点击左边中文工具栏中图标.，弧形轴网设置界面（如下图6-1-5所示）。图6-1-5预览区显示弧线轴网，随输入数据的改变而改变，“所见即所得”。圆心角图纸上某两条轴线的夹角。进深图纸上某两条轴线的距离。高级轴网布置进一步操作的相关命令。内圆弧半径坐标X与Y的交点0与从左向右遇到的第一条轴线的距离。确定各个参数输入完成后可以点击确定退出弧线轴网设置界面。取消取消弧线轴网设置命令，退出该界面。【高级＜＜】【轴号标注】：两个选项，如果不需要某一部分的标注，用鼠标左键将其前面的“√”去掉。【轴网对齐】：1．轴网旋转角度，以坐标X与Y的交点0为中心，按起始边A轴旋转；2．终止轴线以X轴对齐，即ＢB轴与XX轴对齐；3．终止轴线以ＹY轴对齐，即ＢB轴与ＹY轴对齐；【轴号排序】：可以使轴号正向或反向排序。【初始化】：使目前正在进行设置的轴网操作重新开始，相当于删除本次设置的轴网。执行该命令后，轴网绘制图形窗口中的内容全部清空。【图中量取】：量取CAD图形中轴线的尺寸。【调用已有轴网】：操作步骤与直线轴网相同。51 鲁班安装用户手册6.2轴网再编辑6.2轴网再编辑建立轴网的过程可分为两步：1．输入基本数据，生成轴网，上面我们完成的就是第一步；2．对轴网进行编辑和修改，下面就是我们要做的。6.2.1移动轴网点击左边中文工具栏中图标。该命令适应于一个轴网移动，也适应于两个或两个以上的轴网的移动合并。1．左键选取轴网中的一条轴线或者轴线标注，系统将找到整组轴网。2．左键单击点选一下确定要移动的基点。3．左键单击点选一下确定要移动到的位置点。6.2.2轴网删除点击左边中文工具栏中图标。用于删除轴网。用左键单击选取轴网中的一条轴线或轴线标注，系统将找到整组轴网将其删除。6.2.3轴网对齐点击左边中文工具栏中图标。可以将指定的两组轴网对齐拼接。1．光标变为小方框，正向或反向框选轴网，选中后再点击一下左键，被选中的轴网变成虚线，点击鼠标右键确认，此轴网为原轴网；2．用左键选取原轴网中的一个相交点（该点应与目标轴网中的一点重合）；3．用左键选取指定目标轴网中要与原轴网需相交的一点；4．用左键选取指定原轴网中的另一个相交点（该点应与目标轴网中的另一点重合）；5．用左键选取指定目标轴网中要与原轴网需相交的另一点；6．点击鼠标右键确认；7．再点击鼠标右键确认，完成此命令。注意：确认在对齐的过程中是否按照两个目标位置之间距离与两个原始位置之间距离的比值，缩放所选择到对象（操作步骤第7步），一般回答“N”。6.2.4增加一条轴线点击左边中文工具栏中图标。1．选择一根参考轴线，用左键选取一条参考轴线，参考轴线与插入的目标轴线相互平行；2．输入偏移距离，输入目标轴线与参考轴线的距离，右键确认；注意：请注意正负号，“+”表示新增的轴线在原来轴线的右方或上方，“-”则反之。3．输入新轴线的编号“＜*／*＞：”，此时可以输入新轴线编号，再回车确认；也可以使用软件右键确认默认的轴线编号。6.2.5删除一条轴线点击左边中文工具栏中图标。选择一条轴线或轴线标注，左键选取要删除的轴线或者轴线标注，系统会删除此轴线并重新标注轴线间尺寸。52 工程基础数据专家6.2.6轴线伸缩点击左边中文工具栏中图标。1．左键选取一条轴线，可以是直线，也可以是弧线，轴线会自动随光标的走动变化。2．移动光标移至所需的位置，用鼠标左键在窗口中点击一下确定目标点。3．回车确认。6.2.7旋转轴线点击左边中文工具栏中图标。1．左键选取轴网中的要求旋转一条轴线，回车确认；2．左键选取轴网上的一点，做为旋转的基脚点；3．输入旋转角度，正值，轴网顺时针旋转，负值，轴网逆时针旋转，回车确认。6.2.8更换轴名点击左边中文工具栏中图标。1．选择一条轴线或轴线标注，左键选取一条轴线或轴线标注。2．输入新轴线的编号，回车确认；提示：更换轴名只能一次修改一根轴线，因此对于有上、下开间或左、右进深的，需要依次的修改，不要遗漏。建议在刚生成轴网时，就按图纸修改相应的轴线名称。6.2.9尺寸标注点击左边中文工具栏中图标。1．左键选取第一条尺寸界线原点。2．左键选取第二条尺寸界线原点。3．左键选取尺寸线位置或【多行文字（M）／文字（T）／角度（A）】，取默认的标注文字。6.2.10轴网整理点击左边中文工具栏中图标。选择待整理的轴网，左键选取整理的轴网中任一轴线或轴线标注。注意：该命令用在轴网使用CAD命令镜像、复制等命令后，对新增加的轴网需进行整理，才可进行轴网的其他命令操作。但一般建议用户不要对轴网进行镜像、复制。技巧：当图形被放大以后，无法确定轴线的名称时，可以按住Ctrl键，将光标放在轴线上，即可显示该轴线的名称。6.2.11布施工段点击左边中文工具栏中图标，软件自动弹出施工段布置方式的对话框，如图6-2-11。53 鲁班安装用户手册图6-2-1矩形布置选择一个起点，再选一个终点，形成一个矩形的施工段区域自由绘制可以用CAD绘图命令，绘制任意形状的施工段点选生成点选施工段里面的构件，左键点击任意闭合区域形成施工段6.2.12刷施工段点击左边中文工具栏中图标，软件自动弹出施工段刷新的对话框，如图6-2-2所示。图6-2-2施工段刷新是BIM进度计划和施工段链接的枢纽。布置好施工段以后，执行施工段刷新，施工段和BIM计划才能互相识别。6.3墙6.3.1连续布墙点击左边中文工具栏中图标。墙的详细定义参见墙属性定义。注意：1．构件布置成功后，不再出现选择构件的对话框，而是在属性工具栏中直接选择需要的构件。2．平面上，同一位置只能布置上一道墙体，若在已有墙体的位置上再布置一道墙体，新布置的墙体将会替代原有的墙体。1．命令行提示：“第一点【R-选参考点】”，同时弹出一个浮动式对话框，如下图6-3-1所示。图6-3-12．左键点取左边‘属性工具栏’（如右图6-3-2）中要布置的墙（也可以绘制好墙体后再到属性工具栏中点取要布置的墙的名称）。提示：双击构件名称或构件的图形，可以直接进入到“构件属性定义”。所有构件都通用。54 工程基础数据专家构件种类——墙、柱、梁、板、门窗洞构件列表——每一种不同属性的细化构件的列表增加——增加一个构件，属性为软件默认，没有定额或清单复制——复制某一个构件，其属性与拷贝构件完全相同，再修改属性参数——不同种类的构件，出现不同的属性，可以直接修改构件断面——修改不同构件断面的尺寸图6-3-23．在绘图区域内，左键依次选取墙体的第一点、第二点等；也可以用光标控制方向，用数字控制长度的方法来绘制墙体；4．在绘制过程中，发现前面长度或位置错了，则可以在命令行中输入U，回车，退回至上一步，或左键点击，退回至上一步；5．绘制完一段墙体后，命令不退出，可以再重复2-4的步骤；6．布置完毕后，右键单击，弹出右键菜单，选择“取消”并退出命令。技巧：绘制墙时，有些点不好捕捉，可以将墙多绘制一点，在墙相交处，软件会自动将墙分段，只需将多余的墙删除即可。适用于没有交点，但知道与某点距离的墙体。方法：按键名R，回车确认，左键选取R-选参考点一个参考点，光标控制方向，键盘中输入数值控制长度，回车确认。C-闭合C：绘制两点以上时，按键名C，回车确认，形成闭合区域。A-圆弧A：按键名A，回车确认，左键选取弧形墙中线上的某一点，绘制弧形墙体。55 鲁班安装用户手册墙体如果是偏心的，绘制过程中可以输入左边宽度，完成偏心过程。要想一次布置多左边宽度段偏心墙体，绘制方向必须保持一致，即同为顺时针或逆时针。绘制的弧形墙体TQ250，使用参考点R方法布置的TQ200、TN250，如下图6-3-3所示。图6-3-36.3.2轴网变墙1．点击左边中文工具栏中图标。此命令适用于至少有纵横各两根轴线组成的轴网；2．正向框选或反向框选轴网，选中的轴线会变虚，选好后回车确认；在左边属性工具栏中选择墙体名称；3．确定裁减区域＜回车不裁减＞。如需要，可直接用鼠标左键反向框选剔除不需要形成墙的红色的线段，可以多次选择，选中线段变虚（如果选错，按住Shift；再用鼠标左键反向框选错选的线），选择完毕回车确认。如下图6-3-4为轴网变墙。图6-3-46.3.3线变墙1．点击左边中文工具栏中图标.此命令就是将直线、弧线变成墙体，这些线应该是事先使用AutoCAD命令绘制出来的。2．鼠标左键框选目标或选取目标，必须是直线或弧线，可以是一根或多根线，目标选择好后，在左边属性工具栏中选择墙体名称，回车确认；3．命令不结束，重复１1步骤，完毕后，回车退出命令，如下图6-3-5所示。技巧：使用这种方法要变成墙的线应该位于墙的中心上，这样就不用再偏移墙了。56 工程基础数据专家图6-3-56.3.4墙偏移点击左边中文工具栏中图标.1．左键选取需偏移的墙的名称，选中的墙变虚，回车确认。（一次可以选择同个方向偏移的多个同类构件）；2．在命令行输入偏移距离，也可鼠标左键在算量平面图选取两点为偏移长度，再回车确认；3．用鼠标左键在所选择的构件的某一侧（即偏移的一侧）点击一下；4．命令不结束，重复１1~３3步骤，完毕后，回车退出命令。注意：1．使用该命令时，与偏移构件有一定角度相交的同类构件会随之变动；2．偏心值的计算，以中线为基准位置，如对于370mm墙体，如果使中线两侧分别为120mm和250mm，偏心值为65mm。6.3.5墙偏移复制点击左边中文工具栏中图标.提示：此命令就是利用已经绘制好的墙体，偏移产生另一条平行的墙，并且保留原有墙体，与AutoCAD的偏移（OFFSET）类似。1．左键直接选取参考的墙体名称，选中后回车确认；2．在命令行直接输入新墙体与参考墙体的距离，或可以图中选取任意两点，两点间的距离作为偏移的距离；3．鼠标左键在参考墙的一侧点一下，表明拷贝的方向。系统会产生一条与参考线属性相同的墙体。注意：墙偏移复制目前只能一段一段墙体的操作。6.3.6墙拉伸点击左边中文工具栏中图标。1．鼠标左键选取需要拉伸的墙体的名称；2．左键选取选构件需要拉伸的一端；3．输入增减长度，回车确认，正值，墙体延长，负值，墙体缩短；4．不输入数值，可以直接用鼠标左键确定长度即从某点拉到另一点。墙体延长、缩短如图6-3-6所示。图6-3-657 鲁班安装用户手册6.4梁布置梁、轴网变梁、线变梁、梁偏移、梁偏移复制、梁拉伸与墙的操作方法完全相同。6.4.1连续布梁点击左边中文工具栏中图标。梁的详细定义参见属性定义——梁注意：平面上，同一位置只能布置上一道梁，若在已有梁的位置上再布置一道梁，新布置的梁将会替代原有的梁。1．命令行提示：“第一点【R-选参考点】”，同时弹出一个浮动式对话框，如下图6-4-1所示；图6-4-12．左键点取左边‘属性工具栏’（如右图6-4-2）中要布置的梁的种类（也可以布置好梁后再到属性工具栏中点取要布置的梁）；58 工程基础数据专家构件种类——墙、柱、梁、板、门窗洞构件列表——每一种不同属性的细化构件的列表图6-4-2复制——复制某一个构件，其属性与原构件完全相同，再修改增加——增加一个构件，属性为软件默认，没有定额或清单属性参数——不同种类的构件，出现不同的属性，可以直接修改3．在绘图区域内，左键依次选取梁的第一点、第二点等；也可以用光标控制方向，用数字控制长度的方法来绘制梁；4．在绘制过程中，发现前面长度或位置错了，则可以在命令行中输入U，回车，退回至上一步，或左键点击，退回至上一步；5．绘制完一段梁后，命令不退出，可以再重复2-4的步骤；6．布置完毕后，右键单击，弹出右键菜单，选择“取消”并退出命令；适用于没有交点，但知道与某点距离的梁。方法：按键名R，回车确认，左键选取一R-选参考点个参考点，光标控制方向，键盘中输入数值控制长度，回车确认。C-闭合C：绘制两点以上时，按键名C，回车确认，形成闭合区域。A-圆弧A：按键名A，回车确认，左键选取弧形梁中线上的某一点，绘制弧形梁。梁如果是偏心的，绘制过程中可以输入左边宽度，完成偏心过程。要想一次布置多段左边宽度偏心梁，绘制方向必须保持一致，即同为顺时针或逆时针。6.4.2轴网变梁点击左边中文工具栏中图标。此命令适用于至少有纵横各两根轴线组成的轴网。1．正向框选或反向框选轴网，选中的轴线会变虚，选好后回车确认；在左边属性工具栏中选择梁名称；59 鲁班安装用户手册2．确定裁减区域＜回车不裁减＞。如需要，可直接用鼠标左键反向框选剔除不需要形成梁的红色的线段，可以多次选择，选中线段变虚（如果选错，按住Shift；再用鼠标左键反向框选错选的线），选择完毕回车确认。6.4.3线变梁点击左边中文工具栏中图标。此命令就是将直线、弧线变成梁，这些线应该是事先使用AutoCAD命令绘制出来的。2．鼠标左键框选目标或选取目标，必须是直线或弧线，可以是一根或多根线，目标选择好后，在左边属性工具栏中选择梁名称，回车确认；2．命令不结束，重复1步骤，完毕后，回车退出命令。技巧：使用这种方法要变成梁的线应该位于梁的中心上，这样就不用再偏移梁了。6.4.4梁偏移点击左边中文工具栏中图标。1．左键选取需偏移的梁的名称，选中的梁变虚，回车确认。（一次可以选择同个方向偏移的多个同类构件）；2．在命令行输入偏移距离，也可鼠标左键在算量平面图选取两点为偏移长度，再回车确认；3．用鼠标左键在所选择的构件的某一侧（即偏移的一侧）点击一下；4．命令不结束，重复1~3步骤，完毕后，回车退出命令。注意：1．使用该命令时，与偏移构件有一定角度相交的同类构件会随之变动；2．偏心值的计算，以中线为基准位置，如对于370mm梁，如果使中线两侧分别为120mm和250mm，偏心值为65mm。6.5柱6.5.1布置柱点击左边中文工具栏中图标，柱子定义参见属性定义——柱子1．系统自动跳出一个“请选择布置柱子基点方式”的对话框，如下图6-5-1所示。图6-5-1左键在图中选取柱的定位点，相当于一个一个的布置柱子。点击布置柱适用于：柱子较少，且清楚柱的位置。墙线交点左键在图中框选墙，在墙与墙的交点处布置上柱子。适用于：布置构造柱。轴线交点左键在图中框选轴线，在轴线与轴线的交点处布置上柱子。适用于：布置框架柱。通过以上三种方法布置的柱子如下图6-5-2所示。60 工程基础数据专家图6-5-26.5.2柱墙对齐点击左边中文工具栏中图标。以墙体的中心线、边线为参考线，使柱子与墙体以不同的方式对齐。1．左键选取要对齐的柱子，如果为同一方向，一次可以选取多个柱子；2．选择对齐方式，按默认方式，回车，柱子边线与墙体边线对齐；3．左键选取相应的墙线；4．左键点选对齐方向，即柱向墙的那一边对齐。注意：在执行【墙柱对齐】命令将柱对齐外墙时，先执行【显示控制】将墙外包线、内墙中的天棚、地面关掉。因为执行【墙柱对齐】命令时，要选择的外墙线与墙外包线、内墙中的天棚、地面与内墙线在同一位置，这样操作容易引起混淆。6.5.3转角设置点击左边中文工具栏中图标。生成楼板前可以在左边的属性工具栏中定义好不同属性的楼板，参见属性定义——楼板。6.6板6.6.1形成板点击左边中文工具栏中图标。1．自动弹出“自动形成板选项”的对话框，板可以按墙、梁形成。不同的生成方式如下图6-6-1、6-6-2在对话框中选择相应的选项；图6-6-161 鲁班安装用户手册图6-6-22．选择好构件类型与基线方式后，点击【确定】按钮。算量平面图中会按照所选择的形成方式形成现浇楼板，如下图6-6-3所示；图6-6-33．使用【名称更换】功能键，按图纸选取所形成的板进行替换。6.6.2布现浇板点击左边中文工具栏中图标，弹出“请选择布置方式”对话框，如下图6-6-4所示。图6-6-462 工程基础数据专家点选生成含义：寻找某个封闭的区域，按此区域生成楼板。方法：软件提示—【请选择隐藏不需要的线条】，回车确认；软件提示—【请点击边界内某点，确定构件边界】，在要布置楼板的封闭的区域内部左键点击一下。自由绘制含义：按照形成楼板的各个边界点依次绘制楼板。方法：软件提示—【请选择板的第一点【R-选择参考点】】，左键选取一点，软件提示—【下一点【A-弧线，U-退回】＜回车闭合＞】，依次选取下一点，最后一点可以回车表示闭合。提示：R-选参考点、A-圆弧、U-退回的含义与布置墙时的含义完全相同。6.6.3板洞点击左边中文工具栏中图标，1．自动弹出“请选择洞口的种类”对话框，如下图6-6-5所示。图6-6-52．选择一种方式，布置洞口。63 鲁班安装用户手册方法：左键选取矩形洞口的左下角点的位置，输入旋转角度，一般为0或90，输入洞的矩形长度，输入洞的宽度。圆方法：左键选取圆型洞口圆心的位置，输入半径。异型方法：左键选取第一点，依次选取其他的点，与自由绘制楼板方法相同。提示：R-选参考点、A-圆弧、U-退回的含义与自由绘制楼板时的含义完全相同。注意：洞口的图形必须闭合。6.6.4增加夹点点击左边中文工具栏中图标。图6-6-6图6-6-7图6-6-8如上第一个图形6-6-6外墙的板要调整板边线至外墙边线，缺少一个夹点。1．执行“增加板调整点”命令，图形中只剩下楼板图形，左键选取要增加点的板的边线，该板变为虚线；2．在某条边上左键选取一下，会增加一个夹点，如第二个图示6-6-7；3．拖动第三个图形6-6-8中的夹点与外墙的边点重合。6.7门、窗、洞布置门（窗）之前，利用门窗表在属性定义中将门（窗）全部输入好，再布置门（窗），这样操作快捷且不容易出错。门（窗）参见属性定义——门窗。6.7.1布门点击左边中文工具栏中图标，可以在左边的属性工具栏中选择要布置的门，如下图6-7-1所示。1．左键选取加构件的一段墙体的名称，命令行提示：“选择定位位置：F-精确定位”随意定位用鼠标左键在相应位置拾取一点。精确定位输入“F”，回车确认，输入相关距离，回车确认。无论使用哪种定位方法，布置一道门后，命令不结束，可以继续到属性工具栏中选择门，再进行布置，要想结束命令，回车即可。2．框选部分或所有墙体，系统会自动在所有墙体的中间位置布置您选择的门，再使用名称更换命令更换不同的门。注意：1．当门的宽度大于所选墙体的长度时，系统拒绝布置门。2．通常情况下，用户可以随意定位门。64 工程基础数据专家图6-7-16.7.2布窗点击左边中文工具栏中图标，方法与“布门”完全相同，如下图6-7-2所示。图6-7-2图6-7-3注意：有时窗的底标高可能会与软件默认的高度不同，需要在“属性工具栏中”调整一下，如图6-7-3所示，C1518的底标高调整为600。6.7.3布墙洞点击左边中文工具栏中图标，方法与“布门”完全相同。6.8房间6.8.1自动生成点击左边中文工具栏中图标，软件自动按照属性工具栏中默认的房间名称，把图形上所有墙体封闭区域统一生成该房间。执行该命令之前应该先选择要布置的房间名称。6.8.2点选生成点击左边中文工具栏中图标，命令行提示：请选择隐藏不需要的线条...-------选择要生成房间的整个区域内的所有线条；选择对象：65 鲁班安装用户手册请点击边界内某点,确定构件边界...：-------在房间区域内任意处单击，软件按照所选择的点为基准向外搜索边界线形成房间，所搜索到的边界线为房间边线；6.8.3自由绘制点击左边中文工具栏中图标，命令行提示：请选择第一点【R-选择参考点】：-------选择形成房间区域的第一点；下一点【A-弧线，U-退回】＜回车闭合＞：-------选择形成房间区域的下一点；下一点【A-弧线，U-退回】＜回车闭合＞：a-------选择弧线确定房间边线；确定圆弧的中间点：-------确定该弧线中间点；下一点【A-弧线，U-退回】＜回车闭合＞：-------按回车键即闭合房间；6.8.4标准房间生成该命令用于房间形成之后，把房间里的不同专业下的构件都组合在标准房间里，然后进行标准房间的布置，相当于是多类构件的批量布置。点击左边中文工具栏中图标，软件弹出对话框如图6-8-1所示。图6-8-1名称：选择已定义完成的房间名称或自主输入房间名称。：点击提取图形按钮，软件弹出对话框如图6-8-2所示。图6-8-2选择要跟随房间一起复制的专业，确定后光标变成小方格呈选择状态，按照命令行提示在图上选择房间名称，选中的房间及其跟随房间复制的构件均呈虚线状态，命令行提示：请增加随房间复制的构件或【A-去除】a--------选择要增加的构件，或输入a切换到去除状态；请选择去除的构件--------选择要去除的构件；指定房间基点--------确定房间复制的基点；66 工程基础数据专家设置完成后软件弹出对话框如图6-8-3。图6-8-3修改房间名称，完成后确定弹出如图6-8-4对话框：即标准房间创建完成。图6-8-46.8.5标准房间布置点击左边中文工具栏中图标，软件弹出对话框如图6-8-5所示。图6-8-5已有房间列表：显示所有已定义的标准房间，选择要布置的房间名称,右边图形区显示与左边房间名称相对应的房间图形；删除房间：删除已定义的标准房间；设置完成后点击“布置房间”按钮，开始布置房间，命令行提示：指定插入点【A-旋转角度,B-左右翻转，C-上下翻转】左键点击确定所要布置的房间位置，可以通过输入A、B、C调整房间的旋转角度和位置。提示：该命令和标准房间创建命令一起用，主要用于房型和房型内的构件基本一致的情况下的构件的快速布置，如对厨房卫生间的管道、阀门、电气等构件的一次性布置，方便快速。67 鲁班安装用户手册6.8.6标准房编辑在建筑专业中，【房间】命令组下面新增【标准房编辑】命令。点击【标准房编辑】，弹出“编辑标准房间”对话框如图6-8-6：图6-8-6列表：显示所有已定义的标准房间，选择房间名称，右边图形区显示与左边房间名称相对应的房间图形；重新提取：对选择的标准房间进行重新提取。点击此命令，弹出“构件选择”对话框，选择跟随房间复制的构件，点击后，进入到软件的绘图区域，命令栏提示：选择需要提取的房间，选择好后，命令栏提示输入Q，可移除不需要的构件。回车后返回到“编辑标准房间”对话框，点击，标准房间的重新提取即完成。说明：1）标准房间重新提起后，已经布置好的相对应的标准房间会与之联动；即同名称的标准房间始终与最后一次提取的房间一致，但基点始终不变；2）支持全工程房间联动功能，且支持修改之后再次联动；3）当标准房间被修改之后，软件会以黄色外框加以区分原始的和经修改的；4）【标准房编辑】命令中“重新提取”支持多个房间一同提取。68 工程基础数据专家6.9其它构件6.9.1布置出挑构件6.9.1.1布置阳台点击左边中文工具栏中图标，在属性工具栏中选择阳台。1．按软件提示，左键选取设置出挑构件的墙的名称，被选中的墙体变虚线；2．命令行提示：“墙体布置在：中线（M）／＜外边线＞”，回车确认，按外边线开始；中线（M）如果从外墙的中线开始布置出挑构件，则在命令行中输入M，回车确认。外边线回车确认，默认为外墙外边线，即从墙的外边线开始布置出挑构件。3．弹出“请选择布置阳台方式”对话框，如下图6-9-1.默认为【自由绘制】，点击“确定”；图6-9-14．命令行提示：“出挑构件距基点距离【C-变换参考点】／＜0＞”；出挑构件距基点距是指阳台栏板中心到外墙外边线的距离。离方法：键盘输入数值，回车确认。C-变换参考点如果知道另一个端点距阳台栏板中心线的距离，需要变化一下参考点方法：按键名C，回车确认，键盘输入数值，回车确认。5．命令行提示：“请选择出挑构件形状【1-矩形，2-任意形状】＜1＞”，回车确认默认矩形；1-矩形生成正方形或长方形阳台2-任意形状可以自由绘制的任意形状的阳台6．输入阳台的宽度，回车确认；7．输入阳台的长度，回车确认，如下图6-9-2所示。选择此段墙图6-9-269 鲁班安装用户手册6.9.2形成建筑面积点击左边中文工具栏中图标，启动此命令后图形中会自动根据外墙的外边线形成图形的墙外包线，形成后可以使用“构件显示控制”命令查看墙外包线形成情况。注意：此命令主要是为简便计算建筑面积而设置的，计算建筑面积之前均要形成建筑面积线。6.9.3增加夹点点击左边中文工具栏中图标，此命令主要用于调整建筑面积线，方法与“增加板调整点”完全相同。6.9.4阳台面积系数点击左边中文工具栏中图标，根据命令行选择阳台，输入建筑面积计算系数。70
