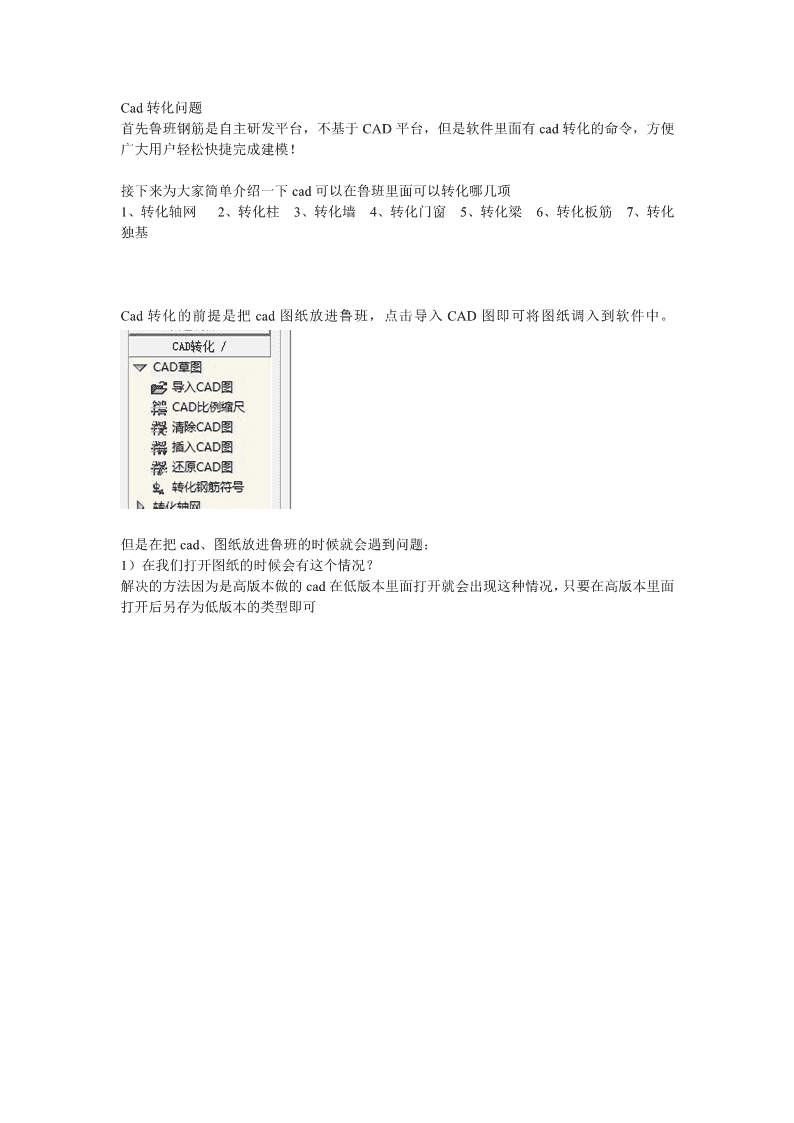

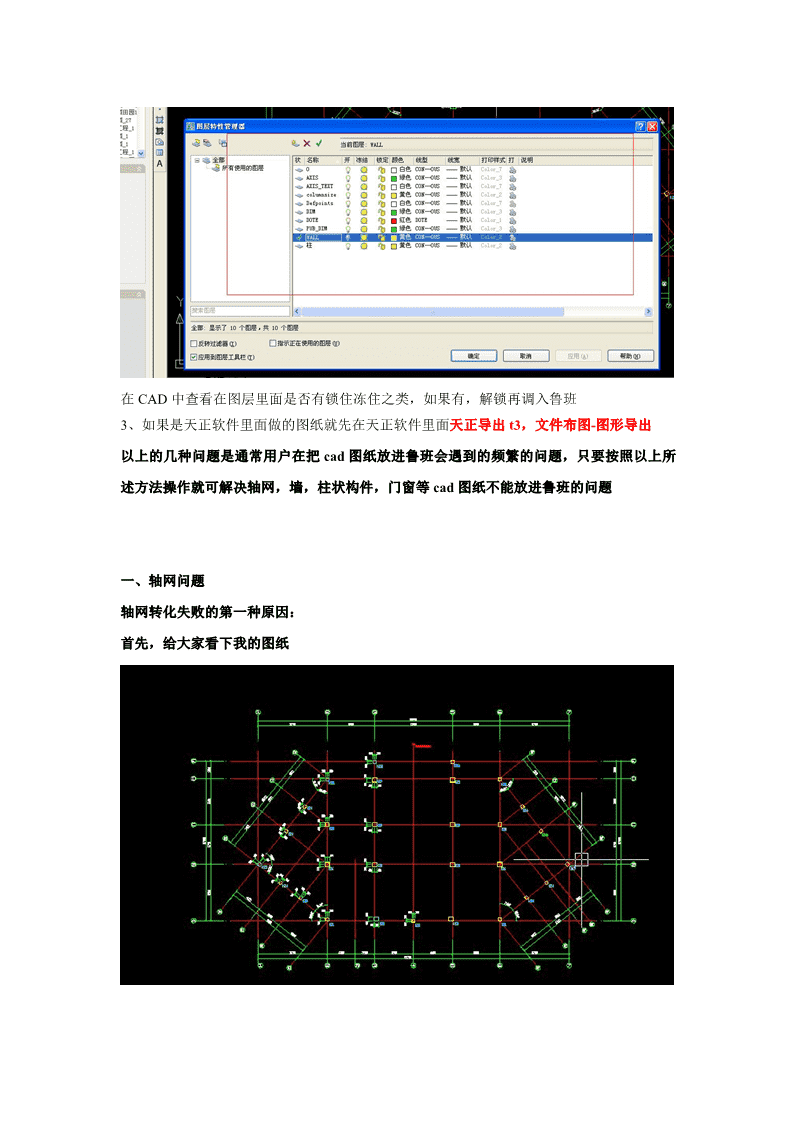

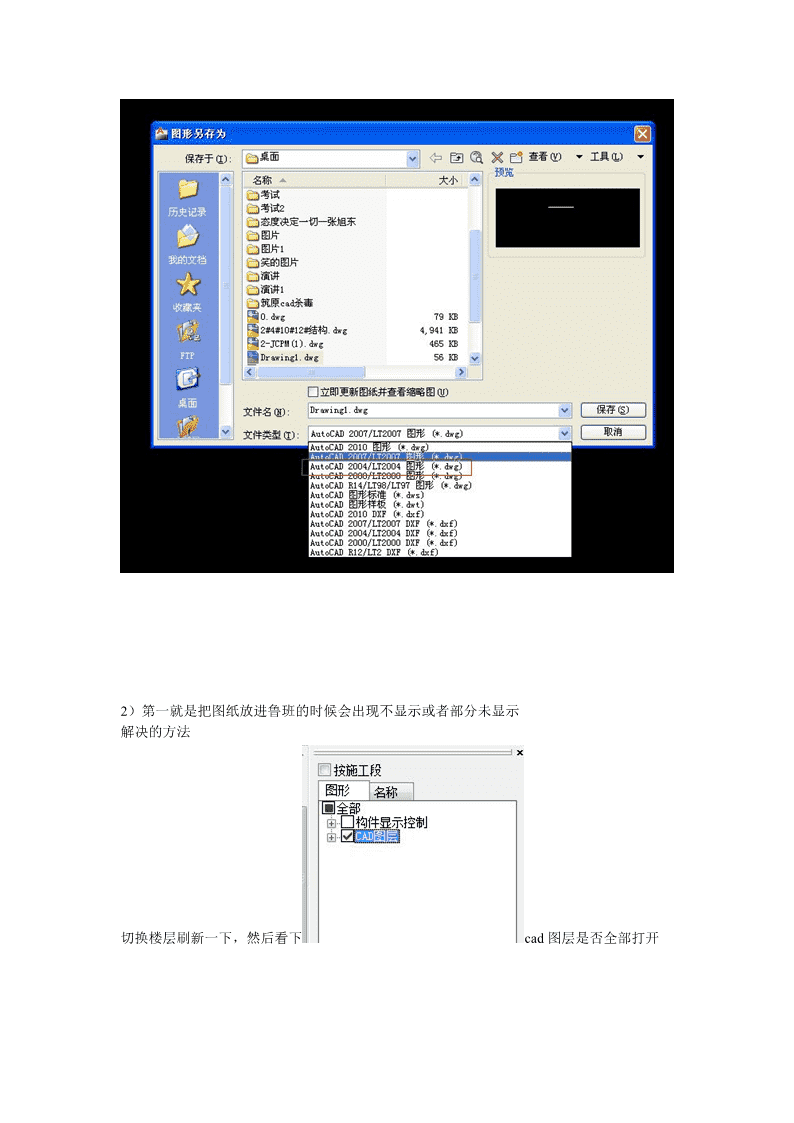

Cad转化问题首先鲁班钢筋是自主研发平台，不基于CAD平台，但是软件里面有cad转化的命令，方便广大用户轻松快捷完成建模！接下来为大家简单介绍一下cad可以在鲁班里面可以转化哪几项1、转化轴网2、转化柱3、转化墙4、转化门窗5、转化梁6、转化板筋7、转化独基Cad转化的前提是把cad图纸放进鲁班，点击导入CAD图即可将图纸调入到软件中。但是在把cad、图纸放进鲁班的时候就会遇到问题：1）在我们打开图纸的时候会有这个情况？解决的方法因为是高版本做的cad在低版本里面打开就会出现这种情况，只要在高版本里面打开后另存为低版本的类型即可 2）第一就是把图纸放进鲁班的时候会出现不显示或者部分未显示解决的方法切换楼层刷新一下，然后看下cad图层是否全部打开 在CAD中查看在图层里面是否有锁住冻住之类，如果有，解锁再调入鲁班3、如果是天正软件里面做的图纸就先在天正软件里面天正导出t3，文件布图-图形导出以上的几种问题是通常用户在把cad图纸放进鲁班会遇到的频繁的问题，只要按照以上所述方法操作就可解决轴网，墙，柱状构件，门窗等cad图纸不能放进鲁班的问题一、轴网问题轴网转化失败的第一种原因：首先，给大家看下我的图纸 然后我是用cad转化—转化主轴这项命令我只是提取了轴线层，还没有提取轴符层，我的轴符就不见了这是为什么呢？问题出现的原因：这是因为你的图纸都是连在一起的，就像是一个块，图纸上所有线条和点都在一个图层里面，所以当你提取轴网时，你会把轴符一起带进去解决的方法：直接用“X”命令分解整个cad图纸，然后提取就不会有问题这是我分解之后的图纸，当我提取完轴网后，轴符依然存在这是转化成功的图片二：柱转化问题钢筋里面转化柱子主要步骤是：提取柱-自动识别柱-柱表详图转化-转化结果应用 依照以上步骤，一般来说规范的图纸，规范的构件，都能够一步到位。在没有进行柱子详图转化的时候，会导致你的柱子转化到软件中只有一个框架，而没有其中的配筋。注意（1）识别的优先顺序为从上到下。（2）多字符识别用“／”划分，如在框架柱后填写Z／D表示凡带有Z和D的都被识别为框架柱。并区分大小写，如框住后填写Z／a表示带有Z和a的都识别为框柱。（3）识别符前加@表示识别符的是“柱名称的第一个字母”。（4）柱子不支持“区域识别”。（5）自定义断面柱可以执行详图转化功能识别好柱子之后，将图层切换至“识别后构件图层”，将另外的两个图层关闭，查看一下图中，如果出现如下图的红色的名称和红色的柱边线，就表示这根柱子没有完全转化过来，这个时候我们就用下一个命令“柱名称调整”，将已识别完成的柱改名，或调整成其他类型的柱，白边的柱子表示此时的柱只有名称与截面而无配筋信息，接着执行下一个命令：“柱属性转化”。点击命令，弹出对话框 （1）直接选择要编辑的柱类型――名称，填写配筋信息（支持主筋、箍筋与拉筋）与修改截面（截面默认为根据所识别柱在CAD图中的实际大小，可修改）。（2）该对话框中的柱类型下拉框，会记忆前次已经识别过的柱类型供选择。（3）操作流程为：选择某个柱名称，填写配筋信息；再选择其它柱，前一个填写的数据已被记录，全部填写好之后确定即可。柱子即被赋予了准确的截面信息与配筋信息，绿色粗边的柱子表示它已经附有了钢筋信息。小技巧：柱可分图层、分颜色提取：因为CAD图纸经常有同一图层颜色却不相同的情况，所以在提取柱构件时，软件将同一图层的不同颜色的部分分开提取，以提高准确度。如一个图层如果分三种颜色就要提取三遍（应用技巧3即可），因此用户提取时要看清提取的线段是否齐备。已识别的柱导入钢筋平台时：被识别成框架柱的L、T型柱，会变成暗柱； 被识别成框支柱或构造柱的矩形柱，会变成框架柱；被识别成框支柱或构造柱的L、T型柱，会变成暗柱。三：转化墙：识别墙尽量将墙厚添加的比较全，这样才能比较全的实现转化。当识别后发现有的墙因没有添加墙厚度而未识别，可以返回重新添加并识别，两个步骤可以重复循环。图中量取时，可以直接量取墙的厚度，鼠标悬浮在线上时会显示“－”或“N”，表示直线或折线，直线之间相当于“对齐量取”，会自动量取垂直距离；折线之间相当于“线性量取”，需要鼠标比较准确的量取2点。对于已经转化好的文件，需要应用到图形法中才可以完成计算。点击弹出如图。（1）在选择需要生成的构件，可以选择要运用那些构件到图形法中去。（2）将其勾上则在运用时，把原有图形中的构件删除。
