五天学鲁班之土建算量篇(教学教材) 53页

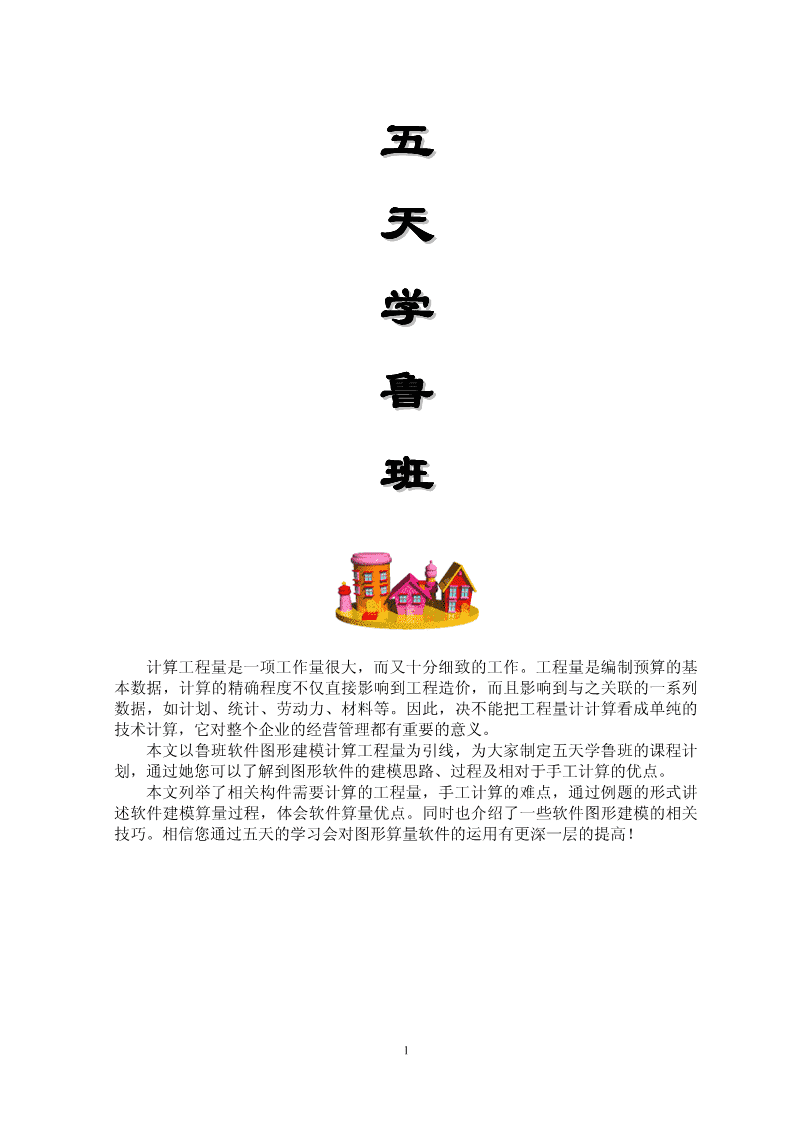

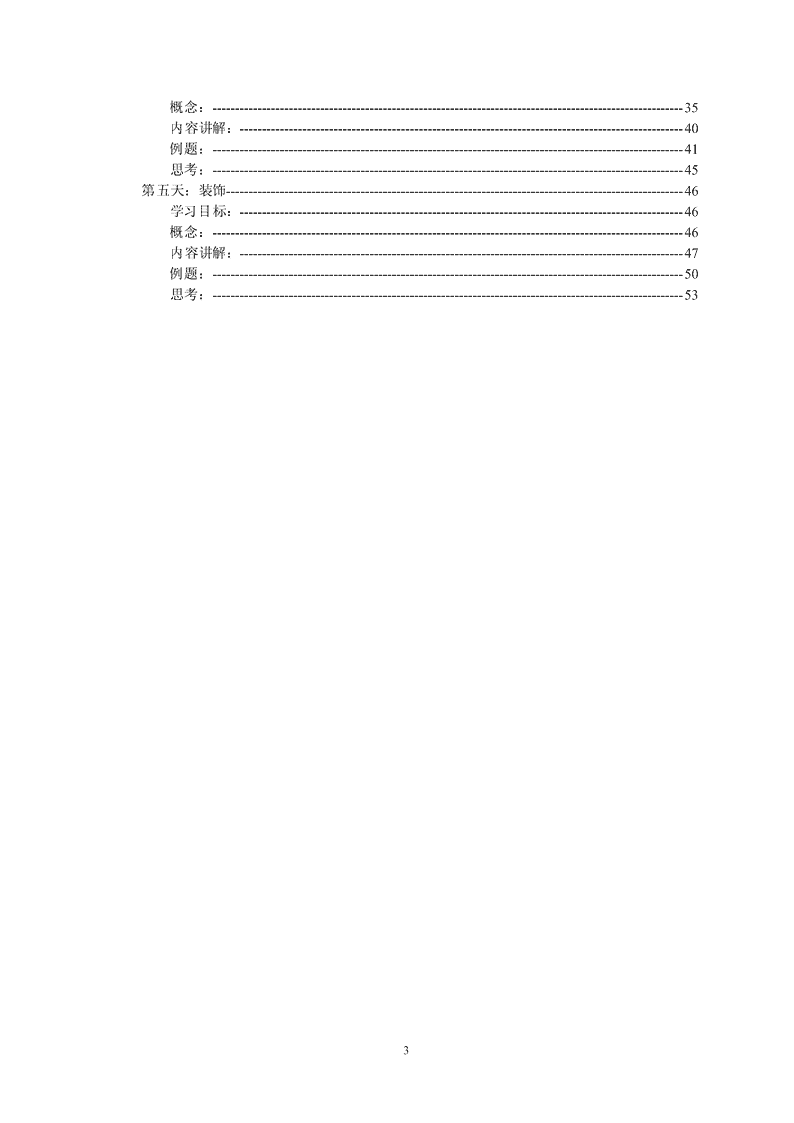

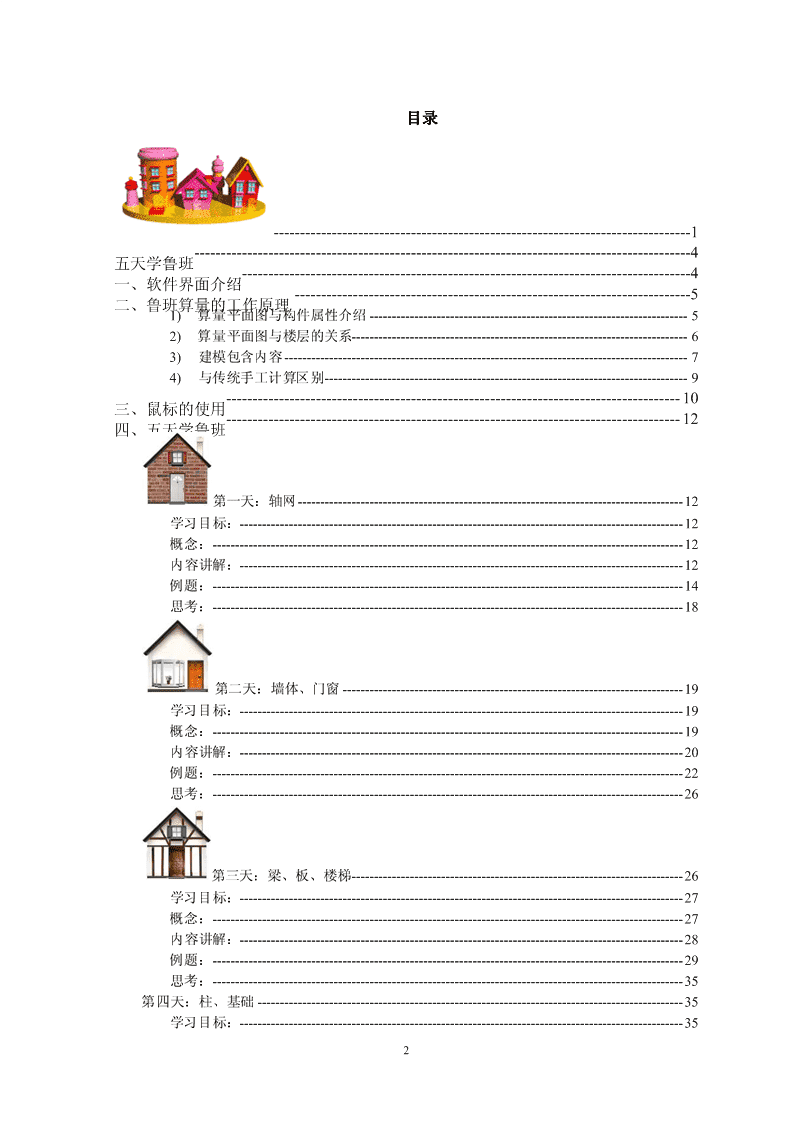

五五天天学学鲁鲁班班计算工程量是一项工作量很大，而又十分细致的工作。工程量是编制预算的基本数据，计算的精确程度不仅直接影响到工程造价，而且影响到与之关联的一系列数据，如计划、统计、劳动力、材料等。因此，决不能把工程量计计算看成单纯的技术计算，它对整个企业的经营管理都有重要的意义。本文以鲁班软件图形建模计算工程量为引线，为大家制定五天学鲁班的课程计划，通过她您可以了解到图形软件的建模思路、过程及相对于手工计算的优点。本文列举了相关构件需要计算的工程量，手工计算的难点，通过例题的形式讲述软件建模算量过程，体会软件算量优点。同时也介绍了一些软件图形建模的相关技巧。相信您通过五天的学习会对图形算量软件的运用有更深一层的提高！1 目录-------------------------------------------------------------------------------1五天学鲁班----------------------------------------------------------------------------------------------4一、软件界面介绍-------------------------------------------------------------------------------------4二、鲁班算量的工作原理---------------------------------------------------------------------------51)算量平面图与构件属性介绍-----------------------------------------------------------------------52)算量平面图与楼层的关系---------------------------------------------------------------------------63)建模包含内容------------------------------------------------------------------------------------------74)与传统手工计算区别---------------------------------------------------------------------------------9三、鼠标的使用--------------------------------------------------------------------------------------10四、五天学鲁班--------------------------------------------------------------------------------------12第一天：轴网--------------------------------------------------------------------------------------12学习目标：---------------------------------------------------------------------------------------------------12概念：---------------------------------------------------------------------------------------------------------12内容讲解：---------------------------------------------------------------------------------------------------12例题：---------------------------------------------------------------------------------------------------------14思考：---------------------------------------------------------------------------------------------------------18第二天：墙体、门窗----------------------------------------------------------------------------19学习目标：---------------------------------------------------------------------------------------------------19概念：---------------------------------------------------------------------------------------------------------19内容讲解：---------------------------------------------------------------------------------------------------20例题：---------------------------------------------------------------------------------------------------------22思考：---------------------------------------------------------------------------------------------------------26第三天：梁、板、楼梯--------------------------------------------------------------------------26学习目标：---------------------------------------------------------------------------------------------------27概念：---------------------------------------------------------------------------------------------------------27内容讲解：---------------------------------------------------------------------------------------------------28例题：---------------------------------------------------------------------------------------------------------29思考：---------------------------------------------------------------------------------------------------------35第四天：柱、基础-----------------------------------------------------------------------------------------------35学习目标：---------------------------------------------------------------------------------------------------352 概念：---------------------------------------------------------------------------------------------------------35内容讲解：---------------------------------------------------------------------------------------------------40例题：---------------------------------------------------------------------------------------------------------41思考：---------------------------------------------------------------------------------------------------------45第五天：装饰------------------------------------------------------------------------------------------------------46学习目标：---------------------------------------------------------------------------------------------------46概念：---------------------------------------------------------------------------------------------------------46内容讲解：---------------------------------------------------------------------------------------------------47例题：---------------------------------------------------------------------------------------------------------50思考：---------------------------------------------------------------------------------------------------------533 五天学鲁班之土建算量篇2008一一、一、、软件界面介绍、软件界面介绍正式开始《五天学鲁班》课程前，我们需要先熟悉一下软件的操作界面。使用软件一定要熟悉软件的操作界面及功能按钮的位置，熟悉的操作才会带来工作效率的提高。标题栏菜单栏工具栏中文工具栏工程量计算栏绘图区域属性工具栏命令行功能开关栏状态栏图1-1:软件界面标题栏：显示软件的名称、版本号、当前的楼层号、当前操作的平面图名称。菜单栏：菜单栏是Windows应用程序标准的菜单形式，包括【工程】、【视图】、【轴网】、【构件布置】、【构件编辑】、【构件属性】、【工程量】、【CAD转化】、【工具】。工具栏：这种形象而又直观的图标形式，让我们只需单击相应的图标就可以执行相应的操作，从而提高绘图效率，在实际绘图中非常有用。属性工具栏：鲁班2006新增加的功能。在此界面上可以直接复制、增加构件，并修改构件的各个属性如标高、断面尺寸、砼的等级等。中文工具栏：此处中文命令与工具栏中图标命令作用一致，用中文显示出来，更便于您的操作。例如左键点击[轴网]，会出现所有与轴网有关的命令。命令行：是屏幕下端的文本窗口。包括两部分：第一部分是命令行，用于接收从键盘输入的命令和命令参数，显示命令运行状态，CAD中的绝大部分命令均可在此输入，如画线等；第二部分是命令历史纪录，记录着曾经执行的命令和运行情况，它可以通过滚动条上下滚动，以显示更多的历史纪录。4 技巧：如果命令行显示的命令执行结果行数过多，可以通过F2功能键击活命令文本窗口的方法，来帮助用户查找更多的信息。再次按F2功能键，命令文本窗口即消失。状态栏：在执行[构件名称更换]、[构件删除]等命令时，状态栏中的坐标变为如下状态：提示：：按键名：按键名TAB，，在增加与删除间切换，在增加与删除间切换，，按键名，按键名S，，可以选择相同名称的构件，可以选择相同名称的构件。功能开关栏：在图形绘制或编辑时，状态栏显示光标处的三维坐标和代表“捕捉”（SNAP）、“正交”（ORTHO）等功能开关按钮。按钮凹下去表示开关已打开，正在执行该命令，按钮凸出来表示开关已关闭，退出该命令。二二、二、、鲁班算量的工作原理、鲁班算量的工作原理1)算量平面图与构件属性介绍a)算量平面图算量平面图是指使用鲁班算量软件计算建筑工程的工程量时，要求在鲁班算量界面中建立的一个工程模型图。它不仅包括建筑施工图上的内容，如所有的墙体、门窗、装饰，所用材料甚至施工做法，还包括结构施工图上的内容，如柱、梁、板、基础的精确尺寸以及标高的所有信息。平面图能够最有效地表达建筑物及其构件，精确的图形才能表达精确的工程模型，才能得到精确的工程量计算结果。左侧所示图形绘制的墙体未能正确相交，将造成外墙面装饰的计算误差；右侧所示图形绘制出了正确相交的墙体，按照此模型计算外墙装饰，将会得到正确的计算结果。图2-1““鲁班算量“鲁班算量””遵循工程的特点和习惯”遵循工程的特点和习惯，，把构件分成三类，把构件分成三类：1.1骨架构件：需精确定位。骨架构件的精确定位是工程量准确计算的保证。即骨架构件的不正确定位，会导致附属构件、区域型构件的计算不准确。如柱、墙、梁等。1.2寄生构件：需在骨架构件绘制完成的情况下，才能绘制。如门窗、过梁、圈梁、5 砖基、条基、墙柱面装饰等。1.3区域型构件：软件可以根据骨架构件自动找出其边界，从而自动形成这些构件。例如，楼板是由墙体或梁围成的封闭形区域，当墙体或梁精确定位以后，楼板的位置和形状也就确定了。同样，房间、天棚、楼地面、墙面装饰也是由墙体围成的封闭区域，建立起了墙体，等于自动建立起了楼板、房间等“区域型”构件。b)构件属性创建的算量平面图中，我们是以构件作为组织对象的，因而每一个构件都必须具有自己的属性。构件属性就是指构件在算量平面图上不易表达的、工程量计算时又必需的构件信息。构件属性主要分为四类：1.1物理属性（主要是构件的标识信息，如构件名称、材质等）；1.2为几何属性（主要指与构件本身几何尺寸有关的数据信息，如长度、高度、面积、体积、断面形状等）；1.3为扩展几何属性（是指由于构件的空间位置关系而产生的数据信息，如工程量的调整值等）；1.4为清单（定额）属性（主要记录着该构件的工程做法，即套用的相关清单（定额）信息，实际也就是计算规则的选择）。构件的属性一旦赋予后，并不是不可变的。用户可以通过“属性工具栏”或“构件属性定义”按钮，对相关属性进行编辑和重定义。2)算量平面图与楼层的关系a)楼层包含的内容一张“鲁班算量”平面图即表示一个楼层中的建筑、结构构件，如果是几个标准层，则表示几个楼层中的建筑、结构构件。一张算量平面图中究竟表达了哪些构件呢？如图2-2的上中下三图，它门分别表示了顶层算量平面图、中间某层算量平面图、基础算量平面图中所表达的构件及其在空间的位置。6 图2-2：工程包含内容b)楼层的划分原则与楼层编号对于一个实际工程，需要按照以下原则划分出不同的楼层，以分别建立起对应的算量平面图，楼层用编号表示：0：表示基础层。1：表示地上的第一层。2-99：表示地上除第一层之外的楼层。此范围之内的楼层，如果是标准层，图形可以合并成一层，如“2，5”表示从第2层到第5层是标准层。6/8/10表示隔层是标准层。-3，-2，-1：表示地下层。3)建模包含内容“建模”包括两个方面的内容：1．绘制算量平面图：主要是确定墙体、梁、柱、门窗、过梁、基础等骨架构件及寄生构件的平面位置，其它的构件由软件自动确定；2．定义每种构件的属性：构件类别不同，具体的属性不同，其中相同的是清单查套机制，可以灵活运用。a)建模的顺序根据你自己的喜好，可以按照以下三种顺序，完成建模工作：7 首先绘制算量平面图，再定义构件属性。首先定义构件属性，再绘制算量平面图。在绘制算量平面图的过程中，同时定义构件的属性。技巧：对于门窗、梁、墙等构件较多的工程，在熟悉完图纸后，一次性的将这些构件的尺寸在[属性定义]中加以定义。这样将提高您的绘制速度，同时也保证您不遗漏构件。b)建模的原则1)需要用图形法计算工程量的构件，必须绘制到算量平面图中；“鲁班算量”在计算工程量时，算量平面图中找不到的构件就不会计算，尽管用户可能已经定义了它的属性名称和具体的属性内容。2)绘制算量平面图上的构件，必须有属性名称及完整的属性内容（特别为套用的清单）；软件在找到计算对象以后，要从属性中提取计算所需要的内容，如断面尺寸、套用清单等，如果没有套用相应的清单，则得不到计算结果，如果属性不完善，可能得不到正确的计算结果。3)确认所要计算的项目；套好清单后，鲁班算量2006会将有关此构件全部计算项目列出，确认需要计算后套相关清单即可。4)准备计算之前，请使用‘构件整理’、‘计算模型合法性检查’；为保证用户已建立模型的正确性，保护用户的劳动成果，请使用‘构件整理’，因在画图过程中，软件为了保证绘图速度，没有采用‘自动构件整理’过程。‘计算模型合法性检查’将自动纠正计算模型中的一些错误。注意：构件整理只能够整理除区域构件之外的其他构件，如果在形成区域型构件之后改动了墙体或梁，区域型构件需做以相应的改动（重新生成或移动边界）。c)灵活掌握，，合理运用，合理运用“鲁班算量”提供“网状”的构件绘制命令：达到同一个目的可以使用不同的命令，具体选择哪一种更为合适，将随用户的熟练程度与操作习惯而定。例如：绘制墙的命令有：“轴网变墙”、“绘制墙体”、“线变墙体”、“偏移拷贝”四种命令，各有其方便之处，其中奥妙，等待各位的细细品味。d)蓝图与鲁班算量软件的关系1)理解并适应“鲁班算量”计算工程量的特点；设计单位提供的施工蓝图是计算工程量的依据，手工计算工程量时，一般要经过熟悉图纸、列项、计算等几个步骤。在这几个过程中，蓝图的使用是比较频繁的，要反复查看所有的施工图，以找到所需要的信息。8 在使用鲁班算量软件计算工程量时，蓝图的使用频率，直接影响着工作的效率和舒适程度，这也是为什么把‘蓝图的使用’当作一个问题加以说明的原因。在使用软件工作之前，不需要单独熟悉图纸，拿到图纸直接上机即可！这是因为：建立算量模型的过程，就是您熟悉图纸的过程。2)蓝图使用与使用本软件建模进度的对应关系；在建立模型的过程中，可以依据单张蓝图进行工作，特别是在绘制算量平面图时，暂时用不到的图形不必理会。以下是所需蓝图与工作进度的关系：序号蓝图内容软件操作备注工程管理、系统设置、可能需要结构总说明，设置砼、砂浆的强1建施：典型剖面图一张楼层层高设置度绘制轴网、墙体、阳配合使用剖面图、墙身节点详图、其他节2建施：底层平面图台、雨篷。点详图。布置梁时，可考虑按纵向、横向布置，这3结施：二层结构平面图梁、柱、圈梁、板。样不易遗漏构件。属性定义：抄写门窗4建施：门窗表为下一步布置门窗作准备。尺寸由于门窗的尺寸直接影响平面图的外观，建施：底层平面图、设在平面图上布置门5在抄写完门窗尺寸以后，再布置到平面图计说明窗、过梁中比较恰当。设置房间装饰，包括6建施：说明、剖面图墙面、柱面与当前楼层高度、缺省设置高度不相符的7建筑剖面、结构详图调整构件的高度构件高度。完成了上表中的步骤以后，第一个算量平面图的建模工作就算完成了。按照这样的顺序完成全部楼层的算量平面图以后，您对图纸的了解就比较全面了，各种构件的工程量应该如何计算，已经心中有数，为下一步的计算奠定了基础。注意：正如上表所示，实际的工程图纸中结构图关于楼层的称呼与鲁班算量软件中关于楼层的称呼有些不一致。如上：算量平面中，要布置某工程第一层的楼板与梁，在实际工程图纸中这一层的梁板是被放在“二层结构平面图或二层梁布置图”中的。传统的工程量计算，预算人员先要读图，在脑子中要将多张图纸间建立工程三维立体联系，导致工作强度大，而用算量软件则完全改变了工作流程，拿到其中一张图就将这张图的信息输入电脑，一张一张进行处理，不管每张图之间三维关系，而三维关联的思维工作会被计算机据模型轴网、标高等几何关系，自动解决代替了，这样会大大降低预算员的工作强度和工作复杂程度，从而也改变了算量工作流程。4)与传统手工计算区别传统的工程量计算，预算人员先要读图，在脑子中要将多张图纸间建立工程三维立体联系，导致工作强度大，而用算量软件则完全改变了工作流程，拿到其中一张图就将这张图的信息输入电脑，一张一张进行处理，不管每张图之间三维关系，而三维关联的思维工作会被计算机据模型轴网、标高等几何关系，自动解决代替了，这样会大大降低预算员的工作强度和工作复杂程度，从而也改变了算量工作流程。9 手工算法流程：：：土建三维工程量计算软件（（鲁班软件（鲁班软件））流程）流程：三三、三、、基本操作知识、基本操作知识1.鼠标的使用1)鼠标左键：对象选择；2)鼠标右键：确定键及捷径菜单；3)滚轮键：向前推动—界面放大；向后推动—界面缩小；双击滚轮—图形充满界面；鼠标右键滚轮键鼠标左左左键左键键键图3-12.选框1)实框选从左往右框选，框为实线，被选图形必须完全框选在内，才可选中图形。2)虚框选从右往左框选，框为虚线，被选图形不必完全框选在内，只要有图形的部分被框选中，即可选中图形。提示：实际绘图中经常会遇到图形的选择，请完全掌握和理解框选的方法，以便在复杂图形中能既快又准的选中需要的图形。10 3.空格键的使用1)重复上一个命令：当用户执行完前一项命令时，需要重复执行该命令，可直接敲击空格键即可。2)用空格键实现“拉伸”“移动”“镜象”“旋转”“缩放”：选中图形，单击其中一夹点，，可对图形进行“拉伸”操作，每敲击一次空格命令，可切换下种命令，根据命令提示栏的提示完成操作，同此可实现其它命令。图3-211 工程量计算专家四四、四、、五天学鲁班、五天学鲁班第一天：：轴网：轴网学习目标：深入了解软件轴网建模思路，熟练运用软件命令建立各类轴网。概念：若无CAD图，采用软件建模时首先必须建立轴网，它的作用在于快速方便的对建模构件进行定位，以及在最终计算结果中显示构件位置。内容讲解：菜单位置：[中文菜单栏]→[轴网]见右图。图元特性：轴线–DOTE“LB_轴线”；轴符—AXTS“LB_轴线标注”；功功功能能能：能：生成直线/弧线轴网，提供相关的编缉处理。在点取命令后，屏幕上出现「直线轴网」对话框。如图4.1-1；点击进行切换总尺寸预览区设置角度图4.1-1直线轴网设置界面1现在先就对话框中的某些选项说明如下：预览区显示直线轴网，，随输入数据的改变而改变，随输入数据的改变而改变，，“，““所见即所得“所见即所得””。”。。。下开间图纸下方标注轴线的开间尺寸。上开间图纸上方标注轴线的开间尺寸。左进深图纸左方标注轴线的进深尺寸。右进深图纸右方标注轴线的进深尺寸。12 工程量计算专家根据起始轴号的名称，自动排列其他轴号的名称。例如：上开自动排轴号间起始轴号为s1，上开间其他轴号依次为s2、s3……高级轴网布置进一步操作的相关命令。输入正直，轴网以下开间与左进深第一条轴线交点逆时针旋转；轴网旋转角度输入负直，轴网以下开间与左进深第一条轴线交点顺时针旋转；确定各个参数输入完成后可以点击确定退出直线轴网设置界面。取消取消直线轴网设置命令，退出该界面。注注：注：将“自动排轴号”前面的勾去掉，软件将不会自动排列轴号名称，此时您可以任意定义轴号的名称。点取「直线轴网」左下方“高级”按钮，展开隐藏设置选项，如图4.1-2。图4.1-2直线轴网设置界面2【【高级【高级<<】[轴轴号标注轴号标注]：四个选项，如果不需显示某一部分的标注，将其前面的“√”去掉即可。[轴号排序]：可以使轴号正向或反向排序。[纵横轴夹角]：指轴网横纵轴坐标方向之间的夹角，系统的默认值为90度。[调用同向轴线参数]：如果上下开间（左右进深）的尺寸相同，输入下开间（左进深）的尺寸后，切换到上开间（右进深），左键点击“调用同向轴线参数”，上开间（右进深）的尺寸将拷贝下开间（左进深）的尺寸。[初始化]：使目前正在进行设置的轴网操作重新开始，相当于删除本次设置的轴网。执行该命令后，轴网绘制图形窗口中的内容全部清空。[图中量取]：量取CAD图形中轴线的尺寸。13 工程量计算专家[调用已有轴网]：在点取此按钮后，弹出「调用已有轴网」对话框，可以调用以前的轴网，进行再编辑，如图4.1-3。图4.1-3例例题例题题：题：利用轴网相关命令，，完成下图轴网建模工作，完成下图轴网建模工作？图4.1-4轴网蓝图分析：：该：该该轴网由该轴网由3副轴网拼接组成，，按图纸要求分别建立直，按图纸要求分别建立直线线轴网与弧线轴网与弧线线轴网线轴网，给定旋转角度后进行拼接。该工程由3副轴网组成，要分3次建立。操作步骤：1.直直线直线线轴网线轴网；1)执行“建直线轴网”命令。14 工程量计算专家2)光标会自动落在下开间“轴距”上，按图纸输入下开间尺寸，输完一跨后，按回车键，软件会自动增加一行，光标仍落在“轴距”上，依次输入各开间尺寸。[下开间]：3000-3000-3000-3000；[左进深]：3000-3600-3000；[上开间]：3000-3000-3000-3000；[右进深]：3000-3600-3000；提示：1)输入上、下开间或左、右进深的尺寸时，要确保第一根轴线从同一位置开始，例如同时从A轴或1轴开始，有时这要人工计算一下。2)输入尺寸时，最后一行结束时如果多按了一下回车键，会再出现一行，鼠标左键点击一下那一行的序号，点击鼠标右键，再出现的菜单中选“删除”即可。3)轴网各个尺寸输入完成后，点击“确定”，回到软件主界面，4)命令行提示：请确定位置；在‘绘图区’中选择一个点作为定位点的位置，如果回车确定，定位点可以确定在原点坐标0，0，0。将所建轴网布置在绘图区后，我们可以使用“”来增加辅助轴线。例：本案例中，左进深增加“1/B”轴，“B”轴到“1/B”轴的跨距为1800mm。我们点击“增加轴线”命后，根据左下角命令行中的提示“选择对象”，选择A轴，然后继续根据提示“输入相对距离<1000>:”，输入1800（正数表示新建轴线方位为向上或向右；负数则与其相反），接着继续根据提示“输入新轴名<1/B>:”，输入所需新建的轴号“1/B”（或者直接按回车确定），这样，我们就新建了一条名为“1/B”的轴线。2.弧弧线弧线线轴网线轴网；1)执行“建弧线轴网”命令。见图4-5。2)光标会自动落在“圆心角”上，按图纸输入圆心角，输完一个后，按回车键，软件会自动增加一行，光标仍落在“圆心角”上，依次输入圆心角。[圆心角]：30-30；起始轴号改为5。[进深]：3000-3600-3000；起始轴号改为A。[内圆弧半径]：0[轴网旋转角度]：270[轴号标注]：勾选标注圆心角。单击确定后，放置于D轴、5轴交点处。15 工程量计算专家图4.1-5弧形轴网3.转角直线轴网；1)执行“建直线轴网”命令。【【高级【高级<<】[调用已有轴网]，，选择之前建立的直线轴网进行再次编缉，选择之前建立的直线轴网进行再次编缉，[轴网旋转角度]：60[下开间]：调整下开间的起始轴号为7；[轴号标注]：勾选标注下开间、右进深。16 工程量计算专家图4.1-62)单击确定后，放置于D轴、5轴交点处。轴网最终完成如下图4.1-7。17 工程量计算专家图4.1-7轴网完成思考：1、在工程建模中轴网主要起什么作用？2、如何调用已有轴网？在何种情况下软件会将轴网自动保存，方便二次调用修改？3、分别采用CAD轴网转化及轴网建模命令完成光盘目录下“图纸—轴网练习”轴网?18 工程量计算专家第二天：：墙体：墙体、、门窗、门窗学习目标：熟练使用墙体建模相关命令，且灵活变通。概念：（（一（一一）一））概念）概念简介1.墙体材料有哪几种？墙体材料主要包括砖、板、块三大类。在目前的砌筑建筑中砖的使用量最广泛、最多。砖的种类主要有实心粘土砖、粘土空心砖、粘土多孔砖、粘土粉煤灰砖、煤矸石多孔砖、水泥沙石多孔砖和各种路面砖等。板的种类主要有：石膏空心条板、镀锌钢丝网复合轻质夹心板、金属面聚苯乙烯夹芯板、钢丝网架水泥聚苯夹芯板、工业废渣混凝土空心隔墙条板、秸杆镁质水泥轻质隔墙条板等。砌块是一种新型的墙体材料，随着墙体材料的改革，砌块已被广泛用于砌筑工程中。砌块的种类有：加气混凝土砌块、轻集料混凝土小型空心砌块、混凝土小型空心砌块、石膏空心砌块、粉煤灰空心砌块等。2.门窗分类塑料门窗:木门窗、钢门窗、旋转门、防盗门、自动门、塑料门窗、铁花门窗、塑钢门窗、不锈钢门窗、铝合金门窗、玻璃钢门窗异型材:平开门型材、推拉门型材、平开窗型材、推拉窗型材、其它型材、五金辅件钢门窗产品分类：彩板门窗、不锈钢门窗、彩板型材、不锈钢型材19 工程量计算专家（（二（二二）二））计算规则）计算规则1.墙体计算规则:1.1墙体工程量：砖基础与墙身的划分,以首层设计室内地坪为界，设计室内地坪以下为基础，以上为墙身；如墙身与基础为两种不同材质时，按材质不同处为分界线。（1）、墙体体积：砼墙；砖墙。（2）、砼墙模板；（3）、砼墙高度超过3.6m，超高模板增价；（4）、内外脚手架。1.2手工计算墙体工程量的难点：⑴、在计算墙体之前，必须计算出相应的扣减量。比如，柱或梁宽度比墙大的情况，在计算柱或梁时，必须考虑柱或梁嵌入墙内的体积。⑵、模板类似。⑶、弧形墙计算时要先计算弧形墙中心线长度。⑷、分层墙的计算，墙墙厚以及偏心不一样时要分别计算墙体计算中心线；分层墙扣减时要分层扣减。2.门窗土建工程工程量2.1门窗工程量⑴、门窗面积:洞口面积；框外围面积；⑵、门窗个数；⑶、窗玻璃：框外围面积；⑷、窗台板体积；⑸、窗台板模板。2.2手工计算门窗工程量的难点计算门窗本身工程量并没有难点，实际工程中门窗的难点在于其尺寸不同导致其他构件工程量的变化，主要体现在：⑴、过梁工程量；⑵、墙体工程量；⑶、内外装修洞口侧壁工程量；⑷、窗台板工程量等。3.过梁工程量3.1过梁工程量⑴、过梁体积：砖过梁；砼过梁；⑵、砼过梁模板。3.2手工计算过梁工程量难点⑴、矩形、异形过梁计算时必须考虑过梁与墙相交的情况，计算嵌墙体积；⑵、矩形、异形过梁计算时必须注意过梁的标高和圈梁的标高考虑过梁与圈相交的扣减。内容讲解：软件中墙体分为：：砖内墙：砖内墙、、砖外墙、砖外墙、、砼内墙、砼内墙、、砼外墙、砼外墙、、间壁墙、间壁墙、、电梯井墙、电梯井墙，20 工程量计算专家其计算规则、、计算方法各不相同、计算方法各不相同。菜单位置：：[：[[[中文菜单栏中文菜单栏]→[]→[墙]→[墙墙]墙]]]。构件特性：除填充墙、间壁墙外其它墙体同一位置中心线只充许布置一道；功功功能能能：能：软件提供了多种绘制墙体的方法，及其相关的编缉处理命令。1.基本命令菜单；构件类型常用布墙命令，可结合输入[左边距离]快速布置偏心墙体；此命令适用于至少有纵横各两根轴线组成的轴网；利用现有轴段变墙，适用于墙中线在轴线上的墙体建模；利用现有线段变墙，如基础梁中线变墙，以便布置砖基础等；形成的封闭区域的轴段快速生成墙体；属墙体寄生构件，不能单独布置；用以指定边线，计算建筑面积及外墙装饰；对外墙外边线进行编辑；对外墙外边线进行编辑；对已布置墙体位置进行偏移；对已布置墙体进行复制后偏移；对已布置墙体长度进行拉抻，输入负值，可收缩；可调整墙体两端部标高，生成山墙。2.偏心墙体布置；1）、左边距离：以墙体绘制方向中心线为分界线，利用改变墙体左方外边线离分界线的距离来快速布置偏轴线墙体。梁亦同理。2）、参考点R：同CAD中对象捕捉命令，支持以某点为参考点，输入目标点与参考点间的距离，快速捕捉到目标点。3）、辅助线：无轴网的区域，对构件进行定位，可采用CAD绘制辅助线的方式进行操作。完成后可执行[CAD转化]→[清除多余图形]进行清除。3.填充墙的灵活应用；软件中填充墙的功能非常强大，除自身功能外，还可以设定高度及厚度，计算分层墙；同时也可以不套定额，当作洞口或壁龛来布置，计算工程量；另外在砖混结构中通常用来布置厨卫间、阳台止水坎（导墙）。4.快速封闭墙体中线；21 工程量计算专家在软件中，按墙自动生成板、形成房间，都必须是在墙体中心线完会闭合形成封闭区域的情况下进行。在软件中，我们可以在构件显示控制中隐藏墙体外边线，利用CAD命令[延伸]（EX），对墙中线进行快速闭合，完成后，执行构件整理。5.“0墙墙”墙””的”的的使的使使用使用用。用。在构件属性表或属性工具栏中，总是存在一个墙体名称“Q0”，它的厚度为5mm。不管您赋予给它何种属性，“Q0”总被系统当作“虚墙”看待，即不参与工程量计算。“Q0”的作用是打断墙体、与其它墙体形成封闭空间以生成房间。例题：利用软件相关命令，，完成下图墙体，完成下图墙体、、门窗、门窗、、过梁、过梁建模工作？二层建筑平面图22 工程量计算专家门窗表过梁表图4.2-1二层建筑平面蓝图操作步骤：1）、墙体建模①定义墙体：软件中任何构件的定义均分3步走：定义名称，点击“套清单”套指定清单，套消耗量定额，输入墙体厚度和材料。该工程墙体定义如下：砖外墙240mm，砖内墙240mm、120mm（墙体材料均为砖墙。定义好后如图：②布置墙体方法一、单击中文工具栏中【连续布墙】命令，属性工具栏中选择定义好的砖外墙“ZWQ240”,根据图纸中墙体位置，在绘图区域轴网上绘制墙体，绘制过程中可在属性工具栏中切换相应墙体（内外墙）。方法二、单击中文工具栏中【轴网变墙】命令，属性工具栏中选择定义好的砖外墙“ZWQ240”，框选选中轴网，确定后，所有轴线均变为红色，按命令行提示，选择裁减区域，连续选中图中不形成墙的线,如图：选择好后确定，则所有未选中的地方均形成“ZWQ240”。将图中内墙部分用“构件名称更换”替23 工程量计算专家换成定义好的砖内墙（选择墙体时选择墙体名称可快速选中该墙体），注意区分厚度。课程目标见图4.2-2“墙体平面图”。图4.2-2：墙体平面图书2)、门窗建模：①、定义门窗点击，进入构件属性定义对话框，根据门窗表对门窗、洞口尺寸进行定义，完成后套用相应定额。幕墙在软件中可用窗来代替，根据幕墙形状分别定义窗户，套幕墙定额，由于软件中楼层与楼层间构件无扣减关系，故幕墙需分层进行定义（通窗同理）；转角窗，软件中可采用布转角瓢窗，将飘板尺寸定义为0来进行操作。24 工程量计算专家②、布置门窗：执行【布门】命令，属性工具栏里选择M0821，按命令行提示“选择加构件的墙”，按照图4选择要布置M0821的墙体，可多选，选择完成后确定。重复执行命令布置M1221。窗的定义和布置同门。布置完成后课程目标见图4.2-3：图4.2-3门窗洞口3)、过梁建模：①、定义过梁图纸要求：Lo≤≤≤1200≤≤≤1500≤≤≤1800≤≤≤2400≤≤≤3000≤≤≤3600≤≤≤4000h120150180180240300350门窗过梁(GL)表(梁长=洞净宽Lo+500)构件属性定义：○1构件命名；○2单击选择“随墙厚断面”；○3调整“顶标高”及“砼等级”；○4套用相应定额。25 工程量计算专家图4.2-4过梁属性定义②、布置过梁执行【布过梁】命令，选择定义好的过梁，左键框选需布过梁的门窗，右键确认，完成过梁建模工作。思考：1.属性定义中墙体与填充墙有何区别？2.厨卫间及阳台部位砼止水坎（导墙）应如何布置？3.转角窗及通窗在软件中如何进行处理？第第三第三三天三天天：天：：梁：梁梁、梁、、板、板板、板、、楼梯、楼梯26 工程量计算专家学习目标：学会布置梁、板、楼梯并计算其工程量。概念：（（一（一一）一））概念介绍）概念介绍梁主要有楼层框架梁、屋面框架梁、非框架梁、悬挑梁、框支梁、井字梁几种。框架梁（就是就由柱子支撑的梁来承重的结构,就是直接由梁承重,再由梁将荷载传达到柱子上；连梁（是在剪力墙结构和框架—剪力墙结构中,连接墙肢与墙肢,墙肢与框架柱的梁）。其实并不能算梁，它应该算是剪力墙的一部分；单梁主要指非框架梁，与框架梁对应。有梁板是指在模板、钢筋安装完毕后，将板与梁同时浇筑成一个整体的结构件。通常有井字形板、肋形板。无梁板是将板直接支承在墙和柱上，不设置梁的板。平板是指既无柱支承，又非现浇梁板结构，而周边直接由墙来支承的现浇钢砼板。通常这种板多用于较小跨度的文章，如建筑中的浴室、卫生间、走廊等跨度在3m以内，板厚60-80mm的板。平板与无梁板的区别就是支承支座不同，平板由墙支承，无梁板由墙和柱来支承。（（二（二二）二））计算规则）计算规则1.梁的工程量1.1梁工程量（1）梁体积。（2）梁模板。（3）、梁高度超过3.6m增价；（4）梁侧装修1.2手工计算梁工程量的难点⑴、梁的体积计算，要考虑与柱子、砼墙、梁相交时的扣减情况。⑵、梁的模板不好计算，要考虑净长度。2.板的工程量2.1板工程量（1）板体积。（2）板模板。（3）、板高度超过3.6m增价；（4）预制板2.2手工计算板的工程量计算的难点⑴、异形板板的面积的计算比较麻烦；⑵、计算模板时板的底面净面积比较麻烦；⑶、计算模板时板的外漏周边长度比较麻烦；⑷、无梁板要计算柱帽体积。3.楼梯的工程量3.1楼梯工程量⑴、现浇楼梯面积；⑵、楼梯的实际体积；⑶、楼梯栏板、栏杆；⑷楼梯装修：楼梯侧面装修；楼梯底面装修。⑸楼梯模板。27 工程量计算专家3.2手工计算楼梯工程量计算难点⑴、楼梯与板扣减比较麻烦；⑵、计算旋转楼梯体积比较麻烦；⑶、计算梯梁模板及体积比较麻烦；⑷、楼梯装修：楼梯侧面装修；楼梯底面装修。⑸、楼梯模板。内容讲解：菜单位置：：[：[[中文菜单栏[中文菜单栏]→[]→[梁]→[梁梁]梁]]]////[[[[板板板、板、、楼梯、楼梯]]]见右图。构件特性：同一位置同类梁中心线位置只充许布置一道梁；功功功能能能：能：生成梁，形成板，并提供相关的编缉处理。1.基本命令菜单；构件类型梁基本操作命令同墙，无须额外增加学习成本。此命令适用于至少有纵横各两根轴线组成的轴网；利用现有轴段变梁，适用于梁中线在轴线上的梁建模；利用现有线段变梁，如墙中线变梁等；形成的封闭区域的轴段快速生成梁；对已布置梁位置进行偏移；对已布置梁进行复制后偏移；对已布置梁长度进行拉抻，输入负值，可收缩；布置过梁命令，门窗的附属构件；布置圈梁命令，墙体的附属构件；用于调整梁两端部标高，设置斜梁，同“山墙设置”；用于改变不对称梁左右方向；构件类型批量生成板的方式，可按墙或梁封闭区域批量生成；自由绘板板区域，用于绘制单块不规则形状的板；通过选框，捕捉选框外封闭区域自动生成板；指定对角线，快速绘制单块矩形板的命令；布置预制板的命令；板上布置洞口命令；增加板边线夹点，用鼠标左键可对夹点进行拖拽，以形成任意形状；设置斜板命令，可将平板变斜；布置楼梯命令；28 工程量计算专家2.同一位置布置多道梁；目前版本中处理同一位置多道梁（框架梁、次梁、独立梁），可采用将梁偏侈1MM，使梁中心线不在同一直线上即可，其误差可忽略不计。3.自定义断面梁的灵活运用；软件处理一些异形构件，除软件提供的截面外，还可自行定义断面形状。例如变截面梁，拱形板、球形板等均可采用自定义断面梁来进行建模。自定义断面梁时需注意对每条边属性进行设置，以确定哪条边计算模板和粉刷；另外注意插入点的选择，自定义断面构件标高的选取以插入点为准。由于软件中梁标高取其顶标高，所以插入点一般放置于自定义断面项部中点位置。4.梁基线的灵活运用；同墙体一样，梁起作用的是它的中心线，用鼠标选中墙（梁），鼠标移至墙（梁）中心线的夹点，单击左键即可进行墙（梁）拉伸等相关操作；同样我们可以通过构件显示控制隐藏梁（墙）的边线，运用延伸(ex)、修剪（tr）等CAD命令对其快速编缉，完成后进行构件整理。5.板扣内部。在软件中，有一个潜在的计算规则，当两块板标高一样时，大板会扣与其重合区域的小板。同理其它区域型构件也有些功能，如：天棚，楼地面、屋面、满堂基础等。灵活利用这项功能，可以使我们的建模过程更加快捷。例题：利用软件相关命令，，完成下图梁，完成下图梁、、板、板板、板、、楼梯建模工作、楼梯建模工作？29 工程量计算专家30 工程量计算专家图4.3-1结构蓝图1）、圈梁建模；①、定义圈梁：圈梁定义中断面选择“随墙厚矩形断面”，按图纸要求输入梁高200mm。按图纸要求输入圈梁顶标高后套用相应清单及消耗量定额；构件属性定义：○1构件命名；○2单击选择“随墙厚断面”；○3调整“顶标高”及“砼等级”；○4套用相应清单及消耗量定额。图4.3-2圈梁属性定义②、布置圈梁：执行命令，属性工具栏内选择定义好的圈梁，框选相应墙体，31 工程量计算专家右键确认。这里我们可以选择所有墙体，按【Tab】键切换至移除状态，将内墙60剔出，右键确认,圈梁布置完成。2）、楼板建模；①、定义板：点击“构件属性按钮”,按图纸说明定义板：楼板均为现浇，厚度为120（mm），并给出板名称“XB120”。不同厚度的板要分别进行定义。②、布置板：在属性工具栏里选择定义好的XB120，点击中文菜单中的命令，在弹出的生成方式中根据计算规则选择“内墙按中线，外墙按边线”(需先执行“形成墙体外边线”命令，指定墙体外边线)，如下图：图4.3-3自动形成板确认后，然后通过“构件名称更换”命令来更换不同板厚。板布置完成。课程目标见图5：楼板平面布置图。32 工程量计算专家图4.2-4楼板平面图2）、楼梯建模；①、定义楼梯：软件中楼梯的定义同集水井一样，软件提供了常用的楼梯形式，只需按图录入相关参数即可，特殊楼梯，如直形三跑楼梯，我们可以采用直形双跑楼梯+单跑楼梯进行组合，分别调整标其标高。33 工程量计算专家图4.2-5楼梯属性定义②、布置楼梯：执行命令，属性工具栏中选择定义的相应楼梯，按住键盘上CTRL键+鼠标右键，设置好临时捕捉点后，左建点击楼梯插入位置即可，完成后见下图。图4.2-6楼梯渲染图34 工程量计算专家思考：1.墙体默认属性中有“0墙”用来打断墙体，而梁默认属性中没有，能否自行添加“0梁”?如果能，应如何操作？2.“自定义断面”梁时，应注意哪些问题？3.软件中如何处理单层直形三跑楼梯，应注意什么问题？第第四第四四天四天天：天：：柱：柱柱、柱、、基础、基础学习目标：了解软件柱、基础的建模思路，并熟练运用相关命令布置柱及基础。概念：（（一（一一）一））概念）概念简介1.柱柱：柱：构造柱、矩形柱、异形柱2.基础：2.1按基础刚度分类2.1.1刚性基础刚性基础是由砖、石、素混凝土或灰土等材料做成的基础。(a)砖基础(b)砌石基础(c)素混凝土基础35 工程量计算专家2.1.2扩展基础当刚性基础不能满足力学要求时，可以做成钢筋混凝土基础，称为扩展基础。墙下钢筋混凝土扩展基础示意图柱下扩展基础和墙下扩展基础一般做成锥形和台阶形。对于墙下扩展基础，当地基不均匀时，还要考虑墙体纵向弯曲的影响。这种情况下，为了增加基础的整体性和加强基础纵向抗弯能力，墙下扩展基础可采用有肋的基础形式。(a)锥形(b)台阶形(c)有肋的扩展基础扩展基础的形式2.2按构造分类浅基础按构造类型可分为四种：2.2.1单独基础：在建筑中，柱的基础一般都是单独基础。柱下单独基础2.2.2条形基础：墙的基础通常连续设置成长条形，称为条形基础。36 工程量计算专家墙下条形基础2.2.3筏板基础和箱形基础：当柱子或墙传来的荷载很大，地基土较软弱，用单独基础或条形基础都不能满足地基承载力要求时，往往需要把整个房屋底面（或地下室部分）做成一片连续的钢筋混凝土板，作为房屋的基础，称为筏板基础。为了增加基础板的刚度，以减小不均匀沉降，高层建筑往往把地下室的底板、顶板、侧墙及一定数量的内隔墙一起构成一个整体刚度很强的钢筋混凝土箱形结构，称为箱形基础。筏板基础(a)、(b)平板式；(c)、(d)肋梁式箱形基础（（二（二二）二））计算规则）计算规则1.柱子工程量1.1柱子工程量（1）柱子体积：砖柱；砼柱。（2）砼柱模板。（3）、砼柱高度超过3.6m增价；（4）、独立柱装修（5）柱侧装修1.2手工计算构造柱工程量计算的难点a)构造柱的马牙差算起来很麻烦，必须考虑柱子与几个墙面相交。b)模板计算难点同体积。37 工程量计算专家2.基础工程量2.1满堂基础垫层2.1.1满堂基础垫层工程量：如图所示，（1）、砼垫层的体积（2）、垫层模板2.1.2手工计算满堂基础垫层工程量计算的难点重叠地方不好处理2.2满满堂基础满堂基础2.2.1满堂基础工程量如图所示，（1）、满堂基础的体积（2）、满堂基础模板（4）、满堂基础梁体积（5）满堂基础梁模板2.2.2手工计算满堂基础工程量计算的难点⑴、计算满堂基础的体积时，外墙外皮到满堂外边线部分区域、斜坡宽度部分区域等的中心线的长度算起来比较麻烦。⑵、基础梁的净长计算，必须考虑相交梁之间的相互扣减问题。⑶、满堂基础梁的模板的计算，必须考虑满基以及相交梁之间的相互扣减问题。38 工程量计算专家2.3条形基础2.3.1条形基础工程量如图所示，（1）、砼垫层工程量（2）、砼垫层模板（3）、条形基础工程量:砖基;砼条基（4）、砼条基模板（5）、地圈梁工程量（6）、地圈梁模板（7）、基础墙工程量（8）基槽的土方体积（9）支挡土板工程量2.3.2手工计算条形基础工程量的计算难点⑴条形基础各层实体的净长线很难算；⑵计算条形基础各层实体的净长线时，要考虑与外墙相交的情况，同时要考虑与内墙相交的情况，内墙横向部分通常计算，竖向部分分断计算，这样条形基础各层单元实体净长度算起来很麻烦；⑶土方量计算时考虑工作面及放坡，计算扣减比较麻烦。2.4独立基础2.4.1独立基础工程量（1）独立基础垫层的体积（2）独立基础体积（3）、独立基础垫层基模板（4）、独立基础模板（5）基坑的土方体积2.4.2手工计算独立基础工程量的计算难点⑴异形独立基础体积不好计算。⑵独立基础与其他基础相交时扣减量不好计算。⑶土方量计算时考虑工作面及放坡，计算扣减比较麻烦。2.5承台基础2.5.1承台基础工程量（1）承台基础垫层的体积（2）承台基础体积（3）、承台基础垫层基模板（4）、承台基础模板（5）基坑的土方体积2.5.2手工计算承台基础工程量的计算难点①异形承台基础体积不好计算。②承台基础与其他基础相交时扣减量不好计算。③土方量计算时考虑工作面及放坡，计算扣减比较麻烦。39 工程量计算专家2.6大开挖土方2.6.1开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时，应将放坡的土方量合并于总土方量中。2.6.2挖土方计算的难点⑴、计算挖土方上中下底面积时候需要计算“各自边线到外墙外边线图”部分的中心线，中心线计算起来比较麻烦。⑵、中截面面积不好计算。⑶、重叠地方不好处理。⑷、如果出现某些边放坡系数不一致，难以处理。4、大开挖与基槽开挖、基坑开挖的关系槽底宽度在3m以内且长度是宽度三倍以外者或槽底面积在20m2以内者为地槽，其余为挖土方。内容讲解：菜单位置：：[：[[中文菜单栏[中文菜单栏]→[]→[柱]→[柱柱]柱]]]////[[[[基础基础]]]。构件特性：基础构件默认标高均[[[取标高[取标高]]]（相对正负0），而其它楼层构件默认标高均[[[取层高[取层高]]]。]。。如下图。如下图。功功功能能能：能：建立柱及基础，提供相关的编缉处理。1.基本命令菜单；40 工程量计算专家2.分层柱的布置；软件不支持同一位置点击布置两个柱，处理方法：按图纸要求在相应位置布置柱，另一个柱布置在旁边后通过“移动命令”（M）将柱移至图示位置，使其与之前柱重合，分别调整标高。当层高超过3.6m时，需注意调整柱属性定额[附件尺寸]中柱超高起算位置。3.构造柱马牙擦的计算；软件中构造柱马牙擦无须另外处理，只需在属性中定义构造柱尺寸，布置在相应位置，软件会自动智能判断墙体位置，有墙肢部位计算马牙擦。当为门窗框构造柱，软件会自动读取门窗信息，门窗高度部位将不会生成马牙擦。极大的方便了用户计算。4.满基放坡；软件提供了“边界设置”命令，可针不同图纸要求对满基边坡进行设置放坡，处理不同板厚处。5.柱随基础顶高；通过此命令无需计算相对标高，可批量调整柱底标高至相应位置基础顶。6.基础土方大开挖的处理方法；软件中可在满堂基础中套用土方清单/定额，设置工作面宽及放坡系数，来计算土方大开挖；当当前项目无满堂基础时，可定义一个厚度为0的满堂基，调整其标高，套用土方清单/定额，布置在相应位置来进行计算。例题：利用软件相关命令，，完成下图柱建模工作，完成下图柱建模工作？41 工程量计算专家图4.4-3结构蓝图1）、柱建模①、定义构造柱进入构件属性定义，对构造柱进行定义，软件默认构造柱尺寸为240*240mm，在此我们无需更改，套用相应清单及消耗量定额；4.4-2构造柱②、布置构造柱：点击命令，按图纸位置选择墙体交点，右键确定，完成墙拐角处构造柱布置；点击命令，分别在墙长超过5米的部位左键点击，柱子布置完成，如图：42 工程量计算专家4.4-2柱平面图4.4-3整体三维2）、基础建模（1）楼层复制：执行工具栏中楼层复制命令，源层选择最接近基础层的楼层，复制构件选择轴网、墙、柱；43 工程量计算专家可选预区览区4.4-4楼层复制（2）砼、砖条基布置（寄生构件）：a.左键选取布置砖基的墙的名称，也可以左键框选，选中的墙体变虚，回车确认。b.砖基会自动布置在墙体上，再根据实际情况，使用“名称更换”命令更换不同的砖基。（3）满堂基布置：点击左边中文工具栏中图标，自动弹出“请选择布置满基方式”对话框，从墙体的中心线向外偏移一定距离后自动形成满堂基础。自动形成方法：软件提示“请选择包围成满基的墙”时，回车确认；软件提示“满堂基础的向外偏移量<120>”时，输入数值，回车确认。按照确定的满堂基础各个边界点，依次绘制。自由绘制方法：与布置板——自由绘制方法完全相同。44 工程量计算专家4.4-5砖基础（4）放坡及工作面：进入构件属性定义对话框，在挖土方项目中进入附件尺寸中设置相关参数；4.4-6满堂基础（5）挖土方计算：a．计算基础实体量；b．进入编辑其他项目中，增加土方相关参数。4.4-7编辑其它项目思考：1.软件中柱帽应如何建模？2.分层柱（同层同一位置不同截面尺寸或材料的柱子）如何建模？3.软件中基础构件有何特点，如何计算土方回填及余土外运？4.砼条形基础如何计算大开挖土方？45 工程量计算专家第五天：：装饰：装饰学习目标：了解软件装饰建模流程，并熟练运用。概念：（（一（一一）一））概念介绍）概念介绍主体构件建模完成后，装饰部分就显得非常简单了，在鲁班软件中提供了两种布置房间的方法，单房间装饰和区域房间装饰。位于房间的中部的洋红色的框形符号为房间的装饰符号，棕红色的向上三角符号表示天棚，土黄色的向下三角符号表示楼地面。指向墙边线的洋红色空心三角符号表示墙面、踢脚、墙裙，位于内墙线的内侧。下图是一张鲁班算量平面图的局部，图中除了墙、梁等与施工图中相同的构件以外，还有施工图中所没有的符号，我们用这些符号作为“区域型”构件的形象表示。几种符号分别代表：房间、天棚、楼地面、现浇板、墙面装饰。写在线条、符号旁边的字符是它们所代表构件的属性名称。4.5-1算量平面示间图（（二（二二）二））计算规则）计算规则1.屋面1.1平屋面工程量46 工程量计算专家⑴屋面面积；⑵找平层；⑶保温层；⑷屋面卷材防水；⑸铁皮；⑹UPVC雨水斗；⑺铸铁落水口⑻UPVC弯头；⑹排水管。1.2平屋面工程量计算的难点⑴、异型屋面的面积不好计算。⑷、坡屋面计算要考虑坡度系数，斜面积不好计算。2.房间内装修2.1房间内装修工程量⑴地面垫层：素土；灰土；砼。⑵地面防水；⑶地面面层：抹灰；块料。⑷楼面防水；⑸楼面面层：抹灰；块料。⑹踢脚：抹灰；块料。⑺墙裙：抹灰；块料。⑻墙面：抹灰；块料。⑼天棚面积；⑽吊顶面积。2.2房间内装修工程量计算的难点⑴、计算地面装修时候要考虑局部装修不一样的地方。⑵、计算踢脚线块料面积要考虑扣减洞口以及侧壁。⑶、计算墙裙要考虑扣减门洞口、窗洞口、门联窗洞口以及侧壁。⑷、计算墙面时候要考虑所有洞口以及侧壁。⑸、计算天棚时候要考虑梁的侧面抹灰。⑹、计算块料装修时候要计算侧壁。⑺、存在间壁墙时的地面装修。⑻、计算门窗侧壁时，要考虑立樘位置。3.外墙装修3.1外墙装修工程量⑴墙裙：抹灰；块料。⑵墙面：抹灰；块料。3.2外墙装修工程量计算的难点⑴、计算墙裙要考虑扣减门洞口、窗洞口、门联窗洞口以及侧壁。⑵、计算墙面时候要考虑所有洞口以及侧壁。⑶、墙裙、墙面装修计算时要考虑扣减台阶。⑷、女儿墙的内外装修不一样。内容讲解：菜单位置：：[：[[中文菜单栏[中文菜单栏]→[]→[装饰]→[装饰]]]。构件特性：必需是在主体结构完成后，再生成房间计算装饰；执行生成房间命令后，软件会自动搜索形成封闭区域的墙体生成房间，从而来计算天棚、楼地面、内墙面装饰。这就要求形成房间前，分割不同做法房间的墙体中心线闭合。功功功能能能：能：提供装饰建模及编缉命令，计算装饰工程量。1.基本命令菜单；47 工程量计算专家2.房间防水起卷与屋面防水起卷的计算;房间防水起卷与屋面防水起卷处理方法不尽相同，房间防水起卷在楼地面定额“楼地面防潮层”项的附件尺寸中输入，设置好后，每边起卷高度均一样；层面防水起卷，通过单独的命令，可对屋面每条边分别设置防水起卷高度。（1）、厨房卫生间起卷：在装饰→楼地面→楼地面防潮层→处套用相应防水定额，在其附件尺寸中设置起卷高度。（2）、屋面起卷：在装饰→屋面→屋面防水层→处相应防水定额，后执行【屋面起卷】命令设置需起卷的边线及高度。3.门窗侧壁及门下楼地面装饰的计算；门窗侧壁粉刷的计算，在软件中只需在墙面装饰做法所套定额的附件尺寸中输入“门窗洞口侧壁粉刷宽度”，设置好后，软件计算墙面装饰时会自动按设置添加门窗洞口处装饰。48 工程量计算专家4.5-2门窗洞口侧壁装饰定义门下楼地面执行【布楼地面】命令，在弹出的对话框中选择【布置门下楼地面】，单击确定，属性工具栏中选择相应的楼地面，鼠标在绘图域选择所有符合要求的门，确认即可。需要注意的是，在定义门下楼地面装饰属性时，计算规则扣减项目中选择不扣主墙。4.5-3门下楼地面建模4.独立柱及突出墙体柱面装饰的计算；软件中，独立柱装饰可通过执行布柱装饰或直接在柱属性定义“实体粉刷”处套用相应柱装饰定额。突出墙体的柱装饰若与墙体装饰做法不同，采用以下两个步骤可以达到要求。第一步，调整墙面装饰计算规则，去掉，增加，通过这样调整后，墙面装饰会扣掉突出墙面的柱；第二步，在突出墙面的柱上单独布置柱装饰，其计算规则49 工程量计算专家选择；至此设置全部完成。在整个过程中，我们可以采用命令进行检验。5.同一道墙面两种以上做法的工程量计算；针对同一道墙面竖直方向上有两种以上装饰做法，需分别计算时，软件中可采用以下两种方法进行变通处理：第一种：在墙面构件属性定义中，按要求分别定义每种装饰的做法。通过常规则的生成墙面装饰，调整标高后即可完成同面墙体竖直方向的第一种装饰做法；竖直方向其它装饰做法，我们可以通过命令在不同做法处分别进行绘制（理论上支持无数种装饰的绘制），然后通过命令对每种装饰标高进行调整。完成后见右图，可采用命令对计算结果进行校验。第二种：同面墙体竖直方向不同做法，从下至上分别在“踢脚线”、“墙裙”、“墙面”中进行定义，分别设定高度，然后通过构件名称更换将墙面装饰替换成定义好的“墙面、墙裙、踢脚”。完成后如右图所示。可采用命令对计算结果进行校验。例题：利用软件相关命令及前面主体建模，，完成下图，完成下图装饰建模工作？50 工程量计算专家4.5-4装饰蓝图1）、建模前准备工作生成装饰前，按实际情况进行如下操作：（1）、楼梯间部位用“0墙”在梯梁与楼板平面相交处形成封闭区域。（2）、生成外墙装饰的操作必须在形成或替换完外墙外边线后才能进行；执行命令，生成后外墙外边线颜色变绿。软件中外墙面装饰是根据生成的墙体外边线生成的。2）、装饰建模①属性定义：点击“构件属性”，按装饰表定义墙面、楼地面、天棚，并定义各种房间，选择与各房间名称相对应的楼地面、天棚、墙面的做法，如图：51 工程量计算专家4.5-5装饰属性定义楼梯间装饰做法定义：1）、楼梯间装饰部分定义：楼梯部分装饰在楼梯计算项目中套定额，4.5-6楼梯装饰定义2）、楼梯间根据实际情况在梯梁与楼板平面相交处布置“0墙”，分别定义不同房间，其中楼梯处有墙面做法；楼梯底---有楼地面无天棚；楼梯中---无楼地面、天棚；楼梯顶---无楼地面，有天棚。②、布置方法：执行中文菜单栏中命令，楼地面、天棚均选“按墙中线”的生成方式，框选确定后，自动生成房间。完成后用【构件名称更换】命令进行相应调整。提示：生成房间前，先在属性工具栏中选中一种最多的房间（例如：办公区域），后再执行【区域布置】命令，这样所有形成的房间均为办公区域，然后进52 工程量计算专家行构件名称更换。课程目标见图8：房间装饰平面图。4.5-7房间装饰建模思考：1.楼梯间装饰定义时应注意哪些问题？2.门窗洞口侧壁及门下楼地面应如何设置？3.同片墙做竖直方向不同装饰做法在软件中应如何处理？53
