鲁班钢筋板的绘制基本操作讲解 21页

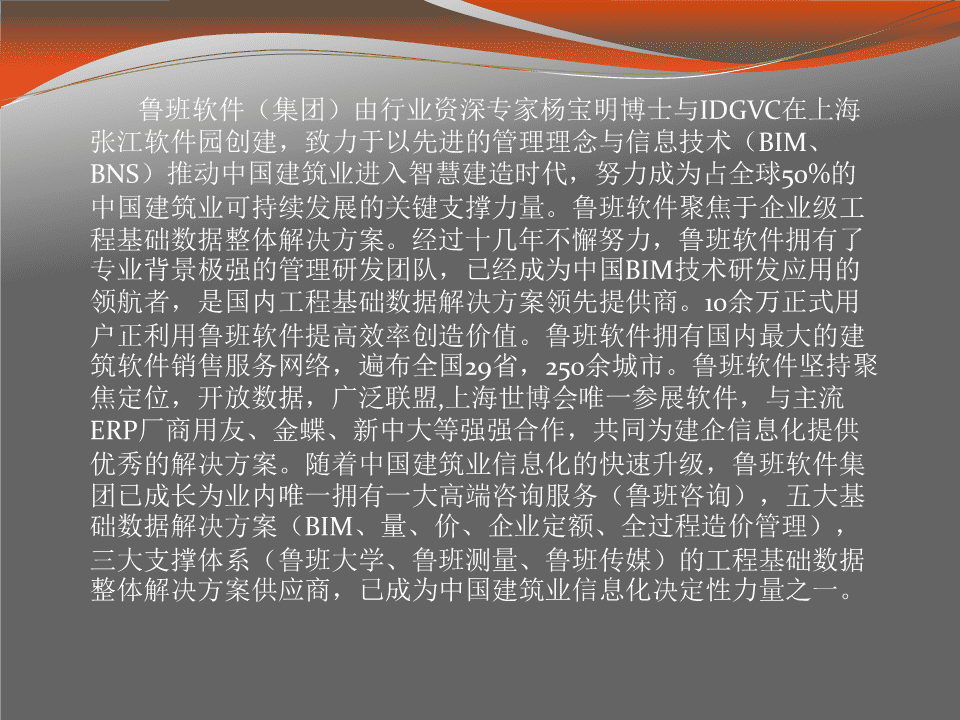

鲁班软件用鲁班让建筑BIM走的更高远 鲁班软件（集团）由行业资深专家杨宝明博士与IDGVC在上海张江软件园创建，致力于以先进的管理理念与信息技术（BIM、BNS）推动中国建筑业进入智慧建造时代，努力成为占全球50%的中国建筑业可持续发展的关键支撑力量。鲁班软件聚焦于企业级工程基础数据整体解决方案。经过十几年不懈努力，鲁班软件拥有了专业背景极强的管理研发团队，已经成为中国BIM技术研发应用的领航者，是国内工程基础数据解决方案领先提供商。10余万正式用户正利用鲁班软件提高效率创造价值。鲁班软件拥有国内最大的建筑软件销售服务网络，遍布全国29省，250余城市。鲁班软件坚持聚焦定位，开放数据，广泛联盟,上海世博会唯一参展软件，与主流ERP厂商用友、金蝶、新中大等强强合作，共同为建企信息化提供优秀的解决方案。随着中国建筑业信息化的快速升级，鲁班软件集团已成长为业内唯一拥有一大高端咨询服务（鲁班咨询），五大基础数据解决方案（BIM、量、价、企业定额、全过程造价管理），三大支撑体系（鲁班大学、鲁班测量、鲁班传媒）的工程基础数据整体解决方案供应商，已成为中国建筑业信息化决定性力量之一。 鲁班用户李宝林 板的绘制1：快速成板2：自由绘板3：智能布板4：坡屋面5：板上设计开洞 1：快速成板的名列那个可以分为三种按照墙梁中线生成，按照梁中生成，墙中生成快速布板命令是使用前提是已经绘制好墙梁，我们选择这个命令按梁生成按墙生成这个命令后软件会按照梁墙的中线的封闭区域快速成板，若墙梁所围成的是三面或者两面区域则不可成板，所形成的板为每个区域为一块板，不可将多个封闭区域的板智能形成一个，软件默认每个独立的封闭区域就是一块板若要将两个板合并可以选择侧边栏的合并构件命令合并，若是要检查这个板的大小范围，可以通过鼠标点击这块板，检查变色范围即是这块板的区域，在此我们可以明显的看到我们板的边缘是我们的墙梁中线 2：自由绘制板的自由绘制命令可以随意绘制我们需要的板的形状板，自由绘制板的命令下有几个辅助命令矩形绘制，圆形绘制异形板直线绘制三点画弧几个命令我们在绘制异性板的时候的要记得在最后一点进行回车右键确认而不是点选我们的起始时候的第一点，否则会因为点选点偏差造成绘制失败 3：智能布板智能布板命令类似于我们的快速成板，只是快速成板是针对所在楼层的所有板，而快速成板的灵活在于我们可以随意的框选我们需要的地方直接布置，布置可以按照点选框选，轴网，墙梁中布置等一系列命令 4：坡屋面坡屋面的绘制方法可以分为两种，三点绘制，按边生成绘制我们需要的斜板我们在绘图界面上选择对构件进行变斜调整命令输入三点进行调整，也可以通过输入角度进行调整也可以通过斜板命令先框选我们布置好的平板的区域先形成轮廓线，在设置我们需要的多坡屋面，输入倾斜角度即可 点击形成轮廓线命令，然后框选我们已经布置好的平板，右键确认，即可看到白线，白线就是形成的轮廓线 形成轮廓线后点选多坡屋面的命令，然后绘图界面左键点击白色轮廓线即可出来坡屋面角度设置框，我们此处设置即可
