Kraussmaffei Berstorff克劳斯玛菲.贝尔斯托夫公司及产品介绍 42页

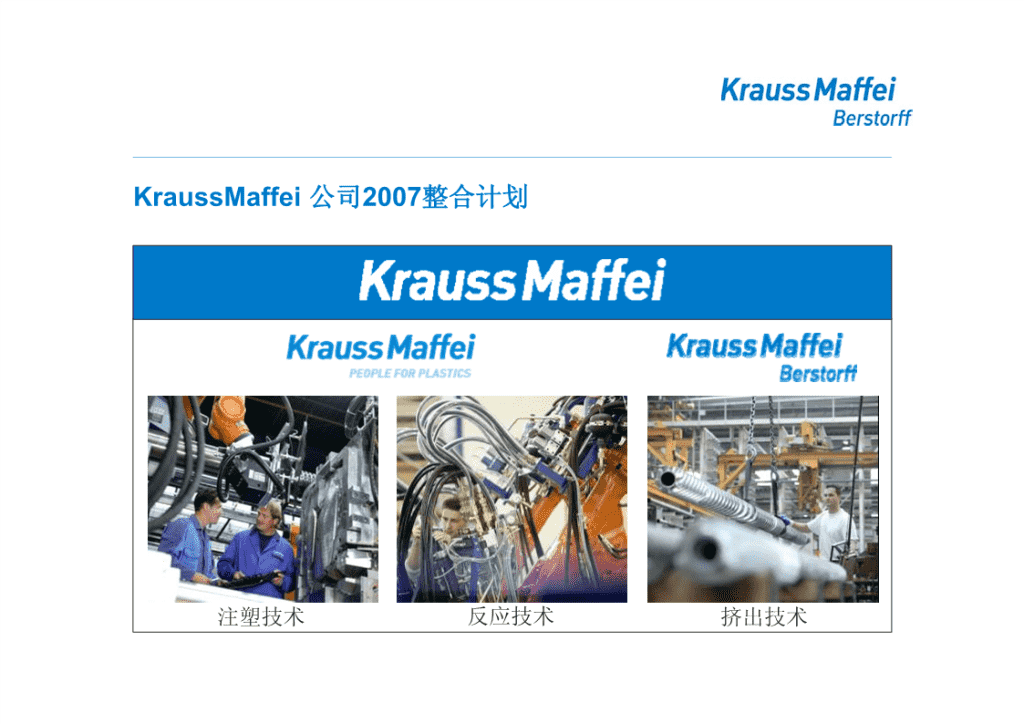

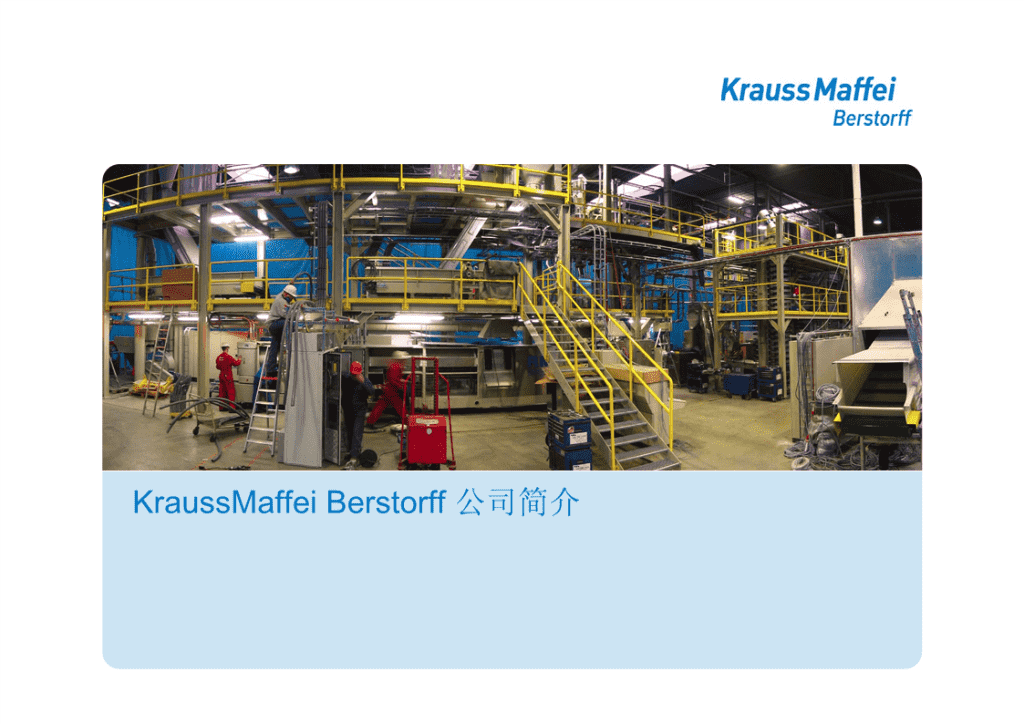

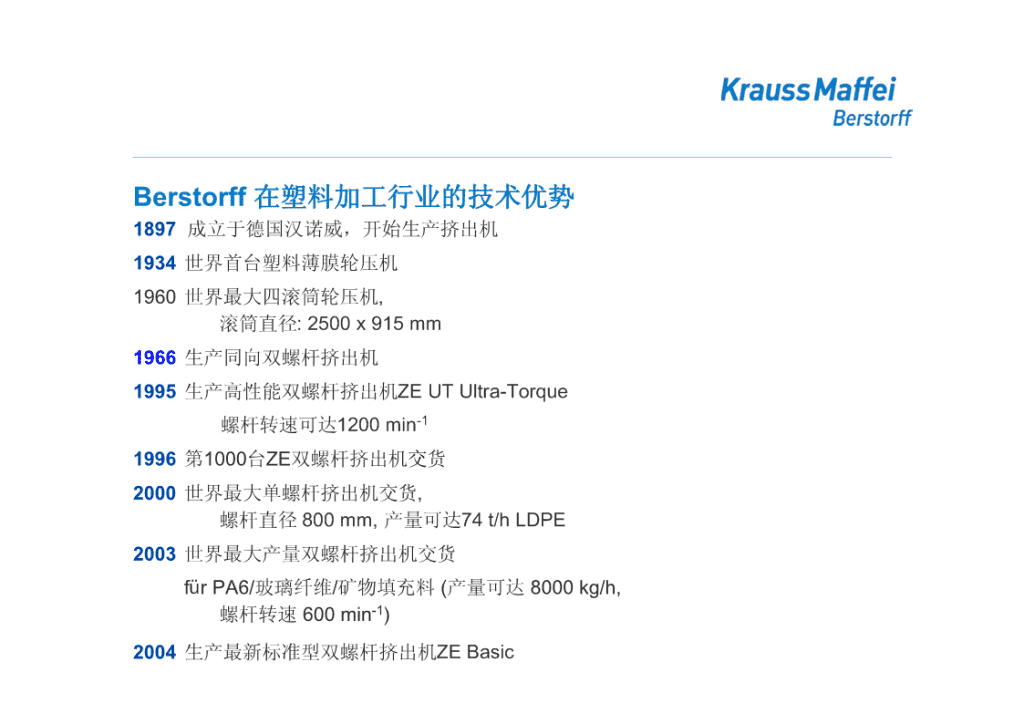

KraussMaffeiBerstorff公司简介 Berstorff在塑料加工行业的技术优势1897成立于德国汉诺威，开始生产挤出机1934世界首台塑料薄膜轮压机1960世界最大四滚筒轮压机,滚筒直径:2500x915mm1966生产同向双螺杆挤出机1995生产高性能双螺杆挤出机ZEUTUltra-Torque螺杆转速可达1200min-11996第1000台ZE双螺杆挤出机交货2000世界最大单螺杆挤出机交货,螺杆直径800mm,产量可达74t/hLDPE2003世界最大产量双螺杆挤出机交货fürPA6/玻璃纤维/矿物填充料(产量可达8000kg/h,螺杆转速600min-1)2004生产最新标准型双螺杆挤出机ZEBasic KraussMaffei公司2007整合计划注塑技术反应技术挤出技术 系统-服务-方案•全套塑料橡胶挤出生•为客户定制的备用件•量身定制的工艺和设产线及维修保养系统服务备解决方案适用于即•完美匹配的生产线单•在德国，中国，美国使是最复杂，要求最高的橡塑加工任务元，俄罗斯有直属服务•革新的生产线理念(整中心套或单元设计) 注塑混炼机(IMC)KraussMaffeiBerstorff共同协力的成果同向双螺杆挤出机注塑混炼机InjectionMoldingCompounderIMC车门组件平衡件载货底架运输箱 用Berstorff设备生产的高质量产品可应用于…•汽车配件行业•建筑行业•包装行业•工业应用和运输•医疗制药行业•休闲娱乐，运动，家用器具行业Fußnoten/Quellenangaben:Arial10pt,Regular,Schriftfarbe„Akzentfarbe3“6 高性能双螺杆挤出机ZE60Ax42DUTX 汽车配件行业应用实例改性塑料应用于:•轻型固定件•仪表板部件,纺织品粘合剂•车轮及车身部件•保险杠,隔音垫•耐高温输油管•车灯,内部装饰 TPE在汽车配件行业的应用TPE材料(TPE-V,TPE-S,TPE-O,TPE-U)被应用在以下范围:•密封系统•柔软触感部件•结构件Berstorff技术:•ZEUTX和ZEUT双螺杆挤出机Photos:PolyOne 飞机制造应用实例•连续加工粘合剂和炭素纤维涂层•轻质量结构件•Berstorff技术:ZEUTX双螺杆挤出机 医疗制药领域的应用无尘室条件生产结构特点:•机器构架采用VA不锈钢•无水银压力感应器•密闭表面空间•FDA认证结构材料和润滑剂•型号从ZE25到ZE50UT 薄膜和片材挤出生产线•提供全套系统解决方案•In-linecompounding(混炼与挤出在同一连续工艺过程中实现)典型产品:•应用于食品包装领域的PP,PS,PE,PET薄膜和片材加工•应用于汽车配件领域的不含PVC的TPO片材加工•布纤维强化屋顶建筑片材•应用于隧道，游泳池，人工湖的内层高性能隔热防水工程薄膜与片材•PO,PS,PMMA片材 薄膜和片材在汽车配件领域的应用应用范围:•安全玻璃•车身和车门内衬•隔音设备•仪表板•装饰性TPO膜•PE/PP泡沫塑料•塑料油箱•行李箱内衬•车身部件Berstorff技术:以上应用领域的全套薄膜和片材挤出生产线 建筑领域:薄膜,片材和板材PP,PE,TPO,S-PVC薄膜和片材:•管道内衬•布纤维强化屋顶建筑片材•游泳池内衬•地板铺设PP,PE,TPO,S-PVC板材:•建筑外表面包覆层•建筑隔音层Berstorff技术:•涂层和镀膜生产线•工程薄膜和片材生产线•片材和板材生产线 薄膜和片材在包装领域应用实例•直接加工已经或未经干燥的PET•高性能热成型PP或PS片材•标准热成型PP或PS片材•PLA薄膜和片材(聚乳酸(polylacticacid)可降解材料)•Berstorff技术:热成型加工生产线 泡沫材料生产线•单一机器或全套生产线•使用绿色发泡剂的环保发泡工艺•典型产品:•应用于包装，建筑和汽车配件领域的PE,PS,PP,PET泡沫片材,板材和管材 发泡生产线构造颗粒注塑件单螺杆挤出机KE单螺杆挤出机KE形材,管材管道外隔离层单螺杆挤出机KE单螺杆挤出机KE薄膜,片材快餐盒双螺杆挤出机ZE-UT板材建筑隔音隔热板 泡沫材料在汽车配件领域应用实例PP泡沫颗粒(EPP)应用于汽车结构配件•侧面冲击保护•保险杠内核•头部靠垫•工具箱•儿童座椅PP泡沫片材应用于:•行李箱内衬•车顶内衬•蒸汽隔离Berstorff技术:Schaumex和Schaumtandex生产线 泡沫片材在建筑领域应用实例低密度隔离内腔发泡薄膜和片材应用于:•冲击和噪音隔离层•木地板缓冲层•运输边角保护Berstorff技术:Schaumex和Schaumtandex生产线 全球塑料消费1990-20108600万吨5,8%1亿6500万吨5,5%2亿5900万吨塑料消耗量20年增长３倍4,0%5,5%5,5%6,0%3,5%4,0%4,0%5,5%6,0%非洲/中东6,5%5,0%12,0%东欧拉美16,5%30,0%34,5%日本东亚/东亚北美29,0%西欧26,0%25,0%28,5%23,0%20,0%199020042010Source:VDI,VDMA 改性加工市场概况~400~100~25百万欧元(2001)单螺杆挤出机/薄片异向旋转双螺杆挤出机溶体/粉末颗粒同向旋转双螺杆挤出机同向旋转双螺杆挤出机单螺杆挤出机 同向双螺杆挤出机应用范围混炼反应/排气塑料加工反应聚合物的熔化及合成聚合反应填充及增强例如:TPU,POM,PA6/66,PS,母料生产PET添加剂加工反应挤出粉末-颗粒转化过程中的稳定与染色例如:PP+MSA,PP+过氧化物,PE+硅烷化工热熔体加工排气TPE加工(-V,-S,-O)残留单体排气催化剂生产例如:PC,ABS,PMMA,PS电极材料生产聚合物浓缩(FlashDegassing)肥料生产例如:LDPE,HDPE,PS炸药生产反应过程排气例如:PA66,PET 高性能混炼所采用的添加材料添加材料强化材料反应添加剂填充材料(磨损)(磨损+腐蚀)(磨损)玻璃纤维抗氧化劑石灰粉石墨纤维热稳定剂瓷土炭素纤维紫外线稳定剂木屑硼纤维增塑剂矽礦石天然纤维工艺辅助剂BaSO4鈦纤维颜料矽土人造纤维静态抗化剂炭黑玻璃珠粘合剂雲母中空聚合物颗粒过氧化剂滑石粉阻燃剂金属及金属氧化物粉末酸 ZE挤出机构造侧向喂料系统操纵屏幕驱动系统工艺部分挤出机头温度控制单元底座电气系统 ZEUTX系列的机筒类型封闭机筒顶部开放机筒侧向开放机筒注射和测量机筒4D4D4D4D6D6D6DCombi组合机筒1D6D ZEBasic系列的机筒类型8D封闭机筒8D组合机筒8D开放机筒10D开放机筒4D开放机筒12D组合机筒 ZE-UTX和ZE-Basic系列工艺构造比较填充料聚合物真空排气开放排气开放排气1110987654321ZE-UTX系列真空排气开放排气填充料开放排气聚合物54321ZE-Basic系列 磨损系统磨损系统构造运动体过渡区域负载集中点母体环境媒体表面变化材料损失(磨损外在形式)(磨损定量测量)磨损特征 磨损的不同形式与表现材料损失PIIIIII-附着磨损P表面疲劳磨损Reactionproducts化学反应层碎屑铲掘固体颗粒流失引起磨损刮铲磨损腐蚀磨损 磨损的不同形式与表现腐蚀磨损刮铲磨损附着磨损 螺杆元件的磨损防护实心螺杆元件全硬化螺杆元件双金属螺杆元件尖端硬化螺杆元件涂层螺杆元件 粉末合金的使用螺杆元件表面有很大的磨损防护预留量•更多的可能性对磨损和腐蚀防护进行优化•在很多情况下粉末合金是对螺杆和机筒进行表面防护的唯一方法•强化芯轴和螺杆元件的连接内核材料确定螺杆元件的强度和韧性,DIN5180齿型啮合内径提供最大可能扭矩 ZE所采用的特殊螺杆强化材料BERLayerAreaofApplicationMaterialsMaterialWearProtectionThicknessHardnessRemarksWearCorrosionCode[mm]NitridedSteelAHardened,nitrided0,5850HV●●●StandardPowdermetallurgicallyproducedZ9corrosionproofspecialTool57-3HRC●●●●●●StandardSteelPowdermetallurgicallyproducedHIP-Z10wearresistantspecialToolSteel62-3HRC●●●●●●Standardthrough-CompositePowdermetallurgicallyproducedhardeneduponMaterialZ55corrosionproofandwear60-3HRC●●●●●●●RequestresistantspecialToolSteelPowdermetallurgicallyproduceduponZ44wearresistantspecialToolSteel63-2HRC●●●●●●RequestwithCarbidesNi-basisMaterialswithuponNi-basishardfacedFlights45…55HRC●●●●●●RequestDepositionWeldNi-basisMaterialswith>345…58HRC●uponCo-basishardfacedFlights●●●●●RequestFe-basisMaterialswithuponCo/Ni-basishardfacedFlights42…58HRC●●(●)●●●●RequestWear/CorrosionPerformance:●veryslight●●slight●●●medium●●●●strong●●●●●verystrong ZE所采用的特殊机筒强化材料BERLayerAreaofApplicationMaterialsMaterialWearProtectionThicknessHardnessRemarksCode[mm]WearCorrosionSolidBarrelAFHardened,nitrided0,5800HV●●●StandardChromesteel-chilledGPcastingLiner60-2HRC●●●●●●●StandardCorrosionproofspecialToolthrough-RSteel,forgedhardened57-3HRC●●●●●●StandardWearresistantspecialToolMNSteel,forged62-2HRC●●●●●●StandardPowdermetallurgicallyproducedcorrosionproofuponSolidBarrel/AN1andwearresistantNiCrBSi-4…562-3HRC●●●●●●●●RequestBarrelwithLayerLinerPowdermetallurgicallyuponAN2producedcorrosionproof4…558-4HRC●●●●●●●●RequestNiCrBSi-LayerPowdermetallurgicallyuponFRCproducedwearresistant4…564-3HRC●●●●●●RequestLayeronFe-BasisBrazedwearresistantWC-uponCALayerinNiCrB-Matrix167-5HRC●●●●●●●●RequestWear/CorrosionPerformance:●veryslight●●slight●●●medium●●●●strong●●●●●verystrong 最新研发动态新螺杆元件的研发和认证•三导程捏合元件•应用于TPE加工的剪切－拉伸元件•应用于填充料加工的肩型捏合盘•新型挤出机头(20072/3季度供货)•径向间隙优化客户服务部门的新方针和新设备新实验室挤出机型ZE25UTXTPE加工的新方法•GE橡胶挤出机通过熔体泵连接到ZE双螺杆挤出机 全球范围技术支持客服工程师可以提供以下技术支持:•机筒和螺杆的磨损测量•齿轮振动分析•工艺技术支持与设备安装调试以及故障分析•调试及操作附属设备(喂料系统,切粒系统…)-“onesourceservice”为提高Berstorff服务质量和客户满意度所做的硬件投资•2005:磨损测量设备:45.000,-€校准设备:25.000,-€•2006:磨损测量设备:48.000,-€振动分析设备:15.000,-€ 中国技术&服务支持Berstorff中国,上海:1常驻德国技术经理+5客服工程师专门仓库备有常用零部件P.S:若需要更详细资料，请联络Mr.杜祥征M.P:15900804101Zeno.du@kraussmaffei.com ZE挤出生产线流程图 Berstorff模块化设计-ZE25A实验室挤出机 Berstorff模块化设计 新机型ZE25UTXUltraGilde实验机 新机型ZE25UTXUltraGilde实验机
