金K贝尔---压片机维修使用说明书 5页

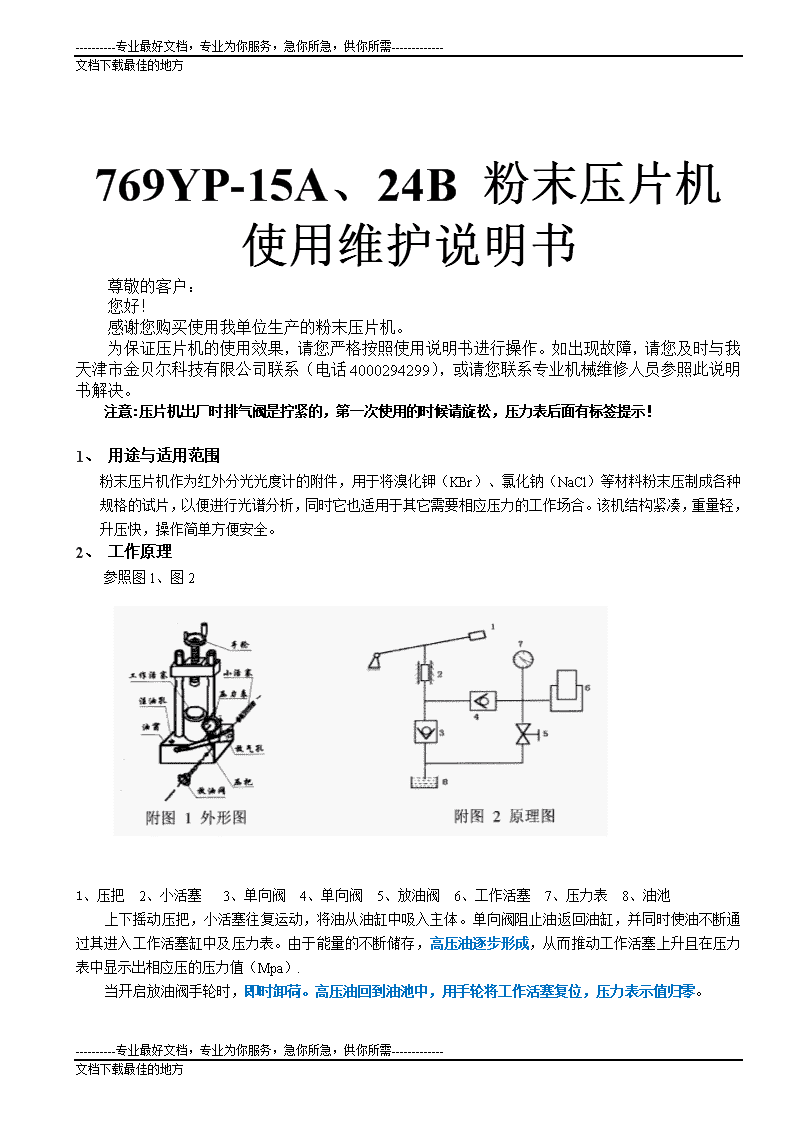

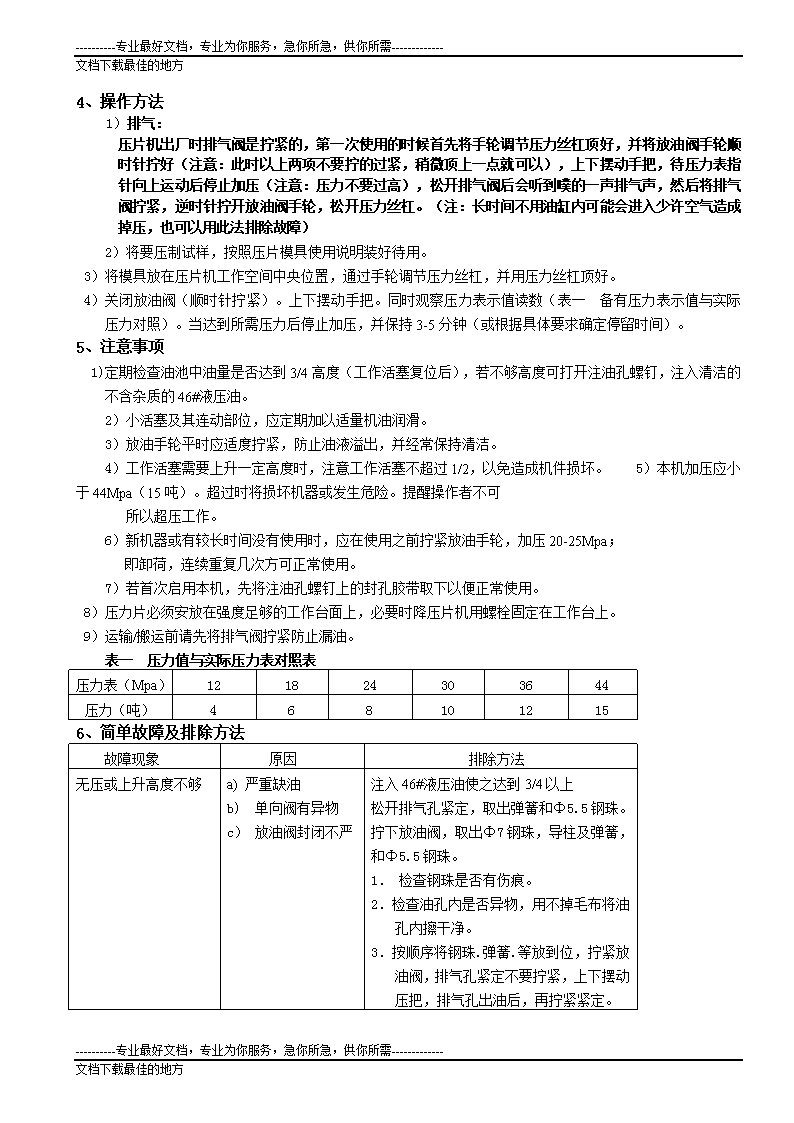

----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方769YP-15A、24B粉末压片机使用维护说明书尊敬的客户：您好！感谢您购买使用我单位生产的粉末压片机。为保证压片机的使用效果，请您严格按照使用说明书进行操作。如出现故障，请您及时与我天津市金贝尔科技有限公司联系（电话4000294299），或请您联系专业机械维修人员参照此说明书解决。注意:压片机出厂时排气阀是拧紧的，第一次使用的时候请旋松，压力表后面有标签提示！1、用途与适用范围粉末压片机作为红外分光光度计的附件，用于将溴化钾（KBr）、氯化钠（NaCl）等材料粉末压制成各种规格的试片，以便进行光谱分析，同时它也适用于其它需要相应压力的工作场合。该机结构紧凑，重量轻，升压快，操作简单方便安全。2、工作原理参照图1、图21、压把2、小活塞3、单向阀4、单向阀5、放油阀6、工作活塞7、压力表8、油池上下摇动压把，小活塞往复运动，将油从油缸中吸入主体。单向阀阻止油返回油缸，并同时使油不断通过其进入工作活塞缸中及压力表。由于能量的不断储存，高压油逐步形成，从而推动工作活塞上升且在压力表中显示出相应压的压力值（Mpa）.当开启放油阀手轮时，即时卸荷。高压油回到油池中，用手轮将工作活塞复位，压力表示值归零。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方4、操作方法1）排气：压片机出厂时排气阀是拧紧的，第一次使用的时候首先将手轮调节压力丝杠顶好，并将放油阀手轮顺时针拧好（注意：此时以上两项不要拧的过紧，稍微顶上一点就可以），上下摆动手把，待压力表指针向上运动后停止加压（注意：压力不要过高），松开排气阀后会听到噗的一声排气声，然后将排气阀拧紧，逆时针拧开放油阀手轮，松开压力丝杠。（注：长时间不用油缸内可能会进入少许空气造成掉压，也可以用此法排除故障）2）将要压制试样，按照压片模具使用说明装好待用。3）将模具放在压片机工作空间中央位置，通过手轮调节压力丝杠，并用压力丝杠顶好。4）关闭放油阀（顺时针拧紧）。上下摆动手把。同时观察压力表示值读数（表一备有压力表示值与实际压力对照）。当达到所需压力后停止加压，并保持3-5分钟（或根据具体要求确定停留时间）。5、注意事项1)定期检查油池中油量是否达到3/4高度（工作活塞复位后），若不够高度可打开注油孔螺钉，注入清洁的不含杂质的46#液压油。2）小活塞及其连动部位，应定期加以适量机油润滑。3）放油手轮平时应适度拧紧，防止油液溢出，并经常保持清洁。4）工作活塞需要上升一定高度时，注意工作活塞不超过1/2，以免造成机件损坏。5）本机加压应小于44Mpa（15吨）。超过时将损坏机器或发生危险。提醒操作者不可所以超压工作。6）新机器或有较长时间没有使用时，应在使用之前拧紧放油手轮，加压20-25Mpa；即卸荷，连续重复几次方可正常使用。7）若首次启用本机，先将注油孔螺钉上的封孔胶带取下以便正常使用。8）压力片必须安放在强度足够的工作台面上，必要时降压片机用螺栓固定在工作台上。9）运输/搬运前请先将排气阀拧紧防止漏油。表一压力值与实际压力表对照表压力表（Mpa）121824303644压力（吨）4681012156、简单故障及排除方法故障现象原因排除方法无压或上升高度不够a)严重缺油b)单向阀有异物c）放油阀封闭不严注入46#液压油使之达到3/4以上松开排气孔紧定，取出弹簧和Φ5.5钢珠。拧下放油阀，取出Φ7钢珠，导柱及弹簧，和Φ5.5钢珠。1．检查钢珠是否有伤痕。2．检查油孔内是否异物，用不掉毛布将油孔内擦干净。3．按顺序将钢珠.弹簧.等放到位，拧紧放油阀，排气孔紧定不要拧紧，上下摆动压把，排气孔出油后，再拧紧紧定。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方7、注意事项1）放油阀不要松的过多，（手轮最大旋转360度），非工作状态，手轮不要拧紧。2）不要长时间把压力打的过高，压力不允许超过（44Mpa），以免造成损坏，影响您的使用。使用前注意事项:第一次使用前把液压表头后面的注油孔螺丝旋松，一定需要保证仪器放置平稳，打压的时候手柄幅度大一些，机器上压比较快。长期使用后油不够可以从注油孔直接添加普通30号机油就可以。故障一：压片机后部导向套13处加压时喷油解决方法：更换柱塞套9上的“O”型圈。操作步骤：先拆下支撑套15，取下偏心轴16，再拧松顶丝36，拔出导向套13。用专用扳手拧出锁母11，再勾出柱塞套9，更换“O”型圈8。依次复位，最后按照故障七（见后）的步骤操作。故障二：压力表连接处漏油解决方法：更换“O”型圈27。操作步骤：用两只扳手，其中一只卡住压力表，另一只拧下压力表锁母25，这样便可更换“O”型圈27。故障三：放油阀杆33处漏油解决方法：更换放油阀杆33上的“O”型圈。操作步骤：将放油阀杆33拧松拔出，这样便可更换“O”型圈27。故障四：阀螺钉23或31处漏油解决方法：更换紫铜垫22和30，或将其翻个使用。故障五：大油缸密封螺钉1处漏油解决方法：更换“O”型圈2。操作步骤：用专用扳手拧下密封螺钉1，更换“O”型圈2。故障六：加压时手柄17感到回弹，且压力表随手柄抬起而下降解决方法：高压阀密封不严。操作步骤：拧下阀螺钉23，取出弹簧21，用磁铁附在一个长螺钉上，将钢球20吸出。清除阀口及钢球上的异物，再放入钢球，用长螺钉顶在钢球上用力砸一下。依次复位，最后按照故障七（见后）的步骤操作。故障七：不上压且不漏油解决方法：低压阀内进气。操作步骤：拧下阀螺钉31，注入一些机油，用左手指堵住阀口，右手加压。当左手指感到堵不住时（此时阀内空气已经排尽），再拧上阀螺钉31，将整机后仰90°，加压3-4次即可。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方故障八：压片机保压不好，掉压>2Mpa/5min解决方法：放油阀密封不严。操作步骤：将放油阀杆33拧松拔出，将钢球34吸出，清除阀口及钢球上的异物，再放入钢球，用长螺钉顶在钢球上用力砸一下。依次复位。故障九：压片机上压慢解决方法：压片机内进气。操作步骤：按照故障七操作一下。若无效，再用专用扳手拧下密封螺钉1，用内六方扳手拧松拉簧螺钉3，拧紧放油阀杆33，加压直到油从大油缸顶部溢出为止。然后依次复位。故障十：加压时，大油缸升高一段后不再上升，压力也不上升，卸压后又正常解决方法：加油孔螺钉未松开。。操作步骤：将加油孔螺钉拧松即可。零部件分解示意图（见下页）编号名称编号名称1大油缸密封螺钉2.8.27“O”型圈3拉簧螺钉4大油缸5缸套6护套7大板9柱塞套10柱塞11柱塞套锁母12半圆挡圈13导向套14.18弹簧卡圈15支撑套16偏心轴17手柄19油池20.28.34钢球21.29弹簧22.24.30紫铜垫23.31阀螺钉25压力表锁母26连接柱32放油阀锁母33放油阀杆35铜柱36顶丝37顶丝锁母38加油孔----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方
