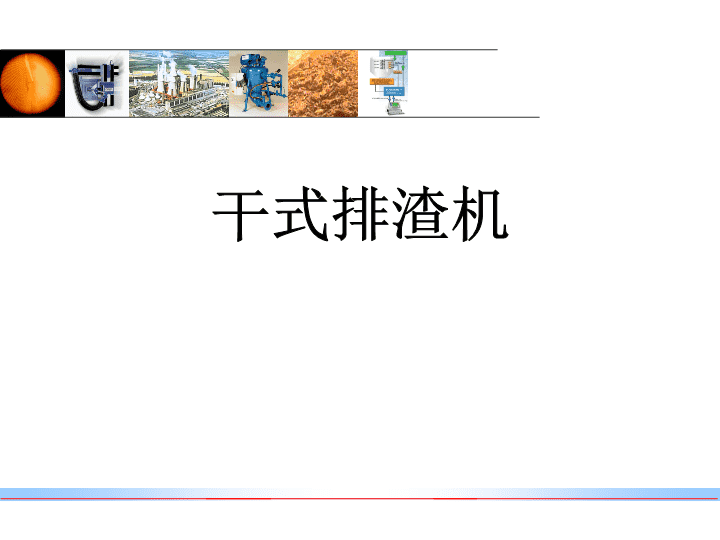

干式排渣机(克莱德贝尔格曼干渣输送系统) 26页

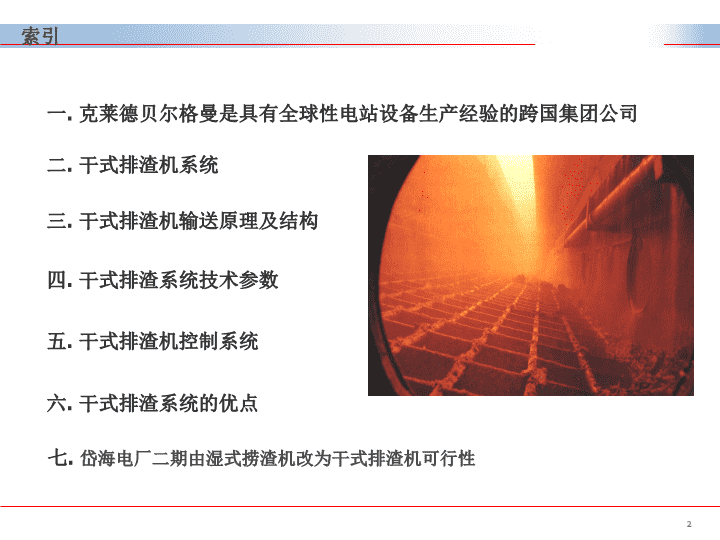

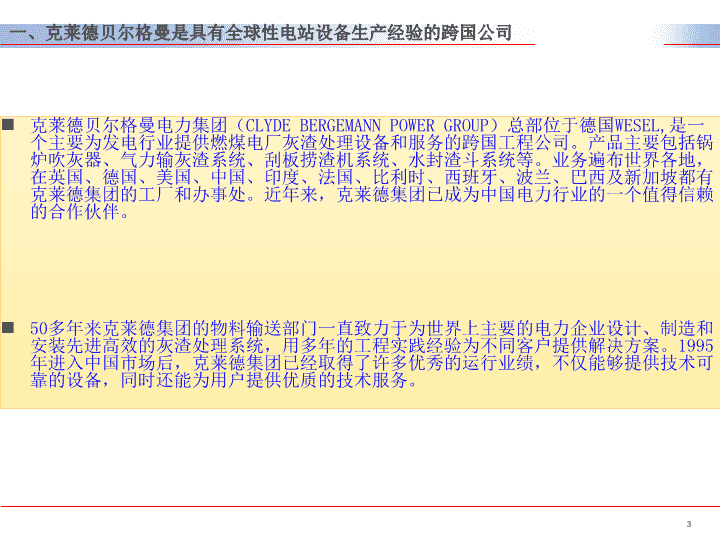

干式排渣机 索引一.克莱德贝尔格曼是具有全球性电站设备生产经验的跨国集团公司二.干式排渣机系统三.干式排渣机输送原理及结构四.干式排渣系统技术参数五.干式排渣机控制系统六.干式排渣系统的优点七.岱海电厂二期由湿式捞渣机改为干式排渣机可行性2 克莱德贝尔格曼电力集团（CLYDEBERGEMANNPOWERGROUP）总部位于德国WESEL,是一个主要为发电行业提供燃煤电厂灰渣处理设备和服务的跨国工程公司。产品主要包括锅炉吹灰器、气力输灰渣系统、刮板捞渣机系统、水封渣斗系统等。业务遍布世界各地，在英国、德国、美国、中国、印度、法国、比利时、西班牙、波兰、巴西及新加坡都有克莱德集团的工厂和办事处。近年来，克莱德集团已成为中国电力行业的一个值得信赖的合作伙伴。50多年来克莱德集团的物料输送部门一直致力于为世界上主要的电力企业设计、制造和安装先进高效的灰渣处理系统，用多年的工程实践经验为不同客户提供解决方案。1995年进入中国市场后，克莱德集团已经取得了许多优秀的运行业绩，不仅能够提供技术可靠的设备，同时还能为用户提供优质的技术服务。一、克莱德贝尔格曼是具有全球性电站设备生产经验的跨国公司3 一、克莱德贝尔格曼是具有全球性电厂设备生产经验的跨国公司干式排渣系统水浸式捞渣机气力输渣系统水力除渣系统锅炉热表面清理系统（吹灰器）水力除渣系统刮板捞渣机气力输渣及渣仓系统锅炉热表面清理系统超过30年的电厂除渣及物料输送经验超过50年的锅炉热表面清理系统干式排渣系统4 锅炉干式排渣技术是克莱德贝尔格曼电力集团CB-DRYCON(德国）公司研制开发的新型节能（水）产品。德国总部的干渣技术专家BERNHARD.MICHELBRINK曾主持设计过包括在欧洲TUZLA电厂等十多个电厂的干渣输送设备,运行效果良好。干式排渣系统适用于燃煤锅炉底渣的连续输送，在恶劣的工况下仍能正常工作。干式排渣系统的后续输送方式有：排渣机后直入渣仓、排渣机加气力输渣到渣仓或排渣机加机械输渣到渣仓等系统。二、干式排渣机系统5 干式排渣机后直入渣仓锅炉底渣通过干式排渣机冷却,直接输送到渣仓。6 7 三、干式排渣机的输送原理干式排渣机与锅炉底部为全密封结构，底渣由炉膛通过渣井、液压关断门和破渣机，落到排渣机的输送链板上。整套干式排渣机分为上下两层，由头部变频电机驱动，以链条带动链板完成输送过程，并在尾部设有自动清扫装置及张紧装置。碎渣机炉膛清扫装置张紧装置变频电机液压关断门链板8 整个排渣机的输送由闭式的链板组成钢板之间存有细小缝隙干式排渣机输送链板系统9 支撑加强筋具有较强的抗砸性能便以拆卸维修，简单方便干式排渣机输送链板结构10 设计独特的尾部回链装置，具有自动清扫功能导向板与链条链板张紧装置相连，确保刮板与导向板间距离不变干式排渣机尾部结构导向板11 托轮可从壳体外部直接拆装；同时，轴承起到保护作用。壳体外部设有润滑脂注油嘴内部设有隔热板，具有耐热保护功能干式排渣机托轮结构12 变频电机驱动装置可根据出力调整输送速度干式排渣机驱动装置13 自动张紧装置，可保持张紧力恒定由限位开关进行控制自动张紧装置干式排渣机张紧装置14 输送组件:链条的链板连接器链条由特种合金钢制成，具有较高的强度及耐磨性可适用于较大荷载工况选用具有世界领先技术的链条产品标准型:无锁定销15 检修可移动到右侧干式排渣机检修移出装置干式排渣机为检修方便，可在底部设有轨道及移动轮，并在与渣井的连接处的一侧设有可拆卸装置，检修时使用卷扬机移至检修位置。16 所需要冷却风量不超过锅炉所需的风量1～1.5%冷却风温度20°C冷却风量的30–55%冷却风温度20°C碎渣机灰渣温度800–860°C冷却风温度340-410°C冷却风量的45–70%渣温度90–150°C炉膛压力：约0.4KPa四、干式排渣系统技术参数17 干式排渣机冷却系统示意图冷却风在锅炉炉膛负压的作用下，由排渣机壳体两侧和头部开设的可调送风口进入设备内部，冷风和热渣进行逆向热交换，冷风所吸收的热量升温到340～410℃直接进入炉膛，将炉渣的热量回收，从而减少锅炉的热量损失。18 干式排渣机冷却系统示意图渣井冷却风量入口(可根据需要调节控制)设备移出方向coldhot19 内部宽度:800–2400mm,根据渣斗宽度及出力进行调整水平长度:根据渣斗长度设计斜升段长度:根据输送的后续设备及渣仓位置确定出力:根据底渣堆积量输送速度:根据排渣量可实现无极调速冷却风量:约需要锅炉全部助燃风量的1–1.5%这部分风量已经在锅炉的空气总量中予以考虑，并可通过风量入口进行调节对锅炉燃烧的影响:不会影响锅炉燃烧过程及排放物渣温:在正常工况下，冷却后渣的温度<150°C干式排渣机有关参数及说明20 DRYCON远程控制张紧监测装置温度监测装置调节冷却风量过载保护装置调节冷却风量五、干式排渣机控制系统21 六、干式排渣系统的优点利于环境保护无需额外的水处理系统提高锅炉效率将对壳体的腐蚀损失降为最小对炉渣的综合利用，可提高利润附加值最少的维护费用更高的安全性(不出现蒸汽)因为促进了底渣中的未燃烧的煤粉的燃烧，从而提高了燃烧效率湿式除渣系统中的连接问题在干式排渣系统中得以解决，从而提高了运行效率22 湿式除渣系统需要大量冷却水需要水处理系统及解决环境问题能量损失大受腐蚀作用损害大水蒸气的出现较高的后续处理费用维修率高明显的能源浪费干式排渣系统不需要冷却水无需水处理系统较小的能量损失减少未燃烧的炭粉量，更有效的利用能源更高的安全性(不出现蒸汽)提高锅炉效率便于设备维修及环境保护保持较好的渣的活性提高了灰渣综合利用率湿式除渣系统与干式排渣系统的比较23 干式排渣机系统比较符合国家节能节水产业政策。北方地区的电站多选用空冷机组，特别是300MW和600MW机组，目的就是为了节约能（水）源。克莱德公司建议将水力湿式刮板捞渣机系统改为干式排渣机系统，尤其在北方缺水地区。因为水力湿式刮板捞渣机系统，采用大量水作为冷却介质，渣水循环系统占地面积大，需设水处理设备；渣水易造成环境污染，设备腐蚀。节能节水效果显著。仅就2X600MW机组的改造成干式除渣系统后，年可节水量20万吨，节标煤量25,000吨（未燃尽碳二次再燃和冷却风热回收）。还节省渣水循环的一次性投资费用和运行维护费用；同时减少了系统的电耗，降低了厂用电率。干式排渣系统的优点：是具有环保和节能双重效益的新型环保节能产品：无需渣不消耗水；水循环和水处理设备费用（约600万元）；节约了土建费用和土地占有率；吸收了底渣热量的空气又被吸入炉膛，充分吸收了底渣的热量；未燃尽的碳的二次燃烧，使锅炉的燃煤量节约了近1％。保持了渣的活性，利于综合利用。空气靠炉膛负压吸入炉膛，减少了厂用电量。七.岱海电厂二期由湿式捞渣机改为干式排渣机可行性24 改为干式排渣机系统，工作量小，可操作性大。土建基础不影响；不需要整个工程工艺的变动，设计基本不影响其它设备、场地的布置；设备造价不影响；原渣水循环及水处理系统和设备可省去；目前各大发电集团和电力设计院在近期大量的火电项目（如伊敏二期、铜川、沁北二期、上安三期、河曲二期、晋城等电厂的600MW机组）的设计上，锅炉除渣系统都选用干式排渣机系统。供货时间允许。岱海发电有限责任公司与克莱德公司合同签订岱海电厂二期刮板捞渣机交货期时间是2006年8月底。质量性能保证。干式排渣机系统是克莱德贝尔格曼集团在中国最新推出锅炉底渣输送的解决方案，其关键设备采用进口，在国内进行组装，并由克莱德贝尔格曼集团德国总部提供全程的技术和质量保证。同时基于：贵公司在岱海电厂二期底渣系统设计上曾考虑过干渣方案，在当时的招标期间我公司也曾经准备过干渣技术方案。岱海电厂二期由湿式捞渣机改为干式排渣机可行性25 ClydeBergemannPowerGroup谢谢26
