杂物电梯技术参数及规格（金钥匙幼儿园分部.doc 3页

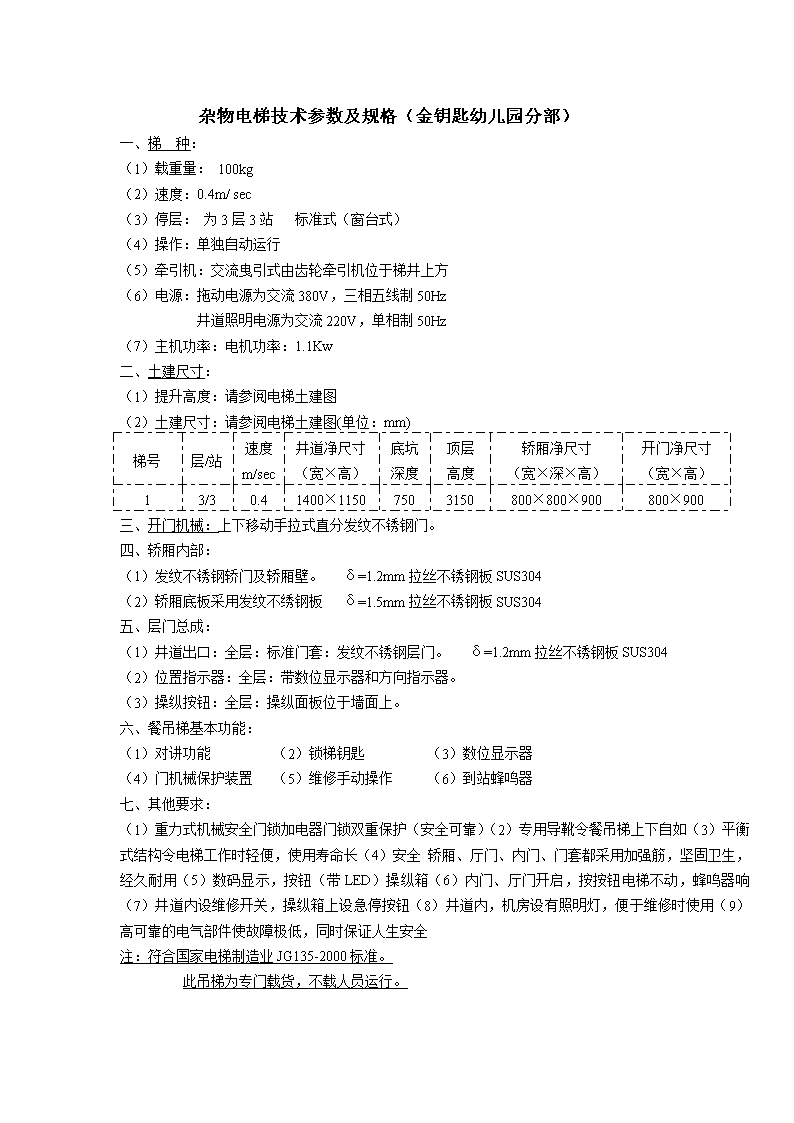

杂物电梯技术参数及规格（金钥匙幼儿园分部）一、梯种：（1）载重量：100kg（2）速度：0.4m/sec（3）停层：为3层3站标准式（窗台式）（4）操作：单独自动运行（5）牵引机：交流曳引式由齿轮牵引机位于梯井上方（6）电源：拖动电源为交流380V，三相五线制50Hz井道照明电源为交流220V，单相制50Hz（7）主机功率：电机功率：1.1Kw二、土建尺寸：（1）提升高度：请参阅电梯土建图（2）土建尺寸：请参阅电梯土建图(单位：mm)梯号层/站速度m/sec井道净尺寸（宽×高）底坑深度顶层高度轿厢净尺寸（宽×深×高）开门净尺寸（宽×高）13/30.41400×11507503150800×800×900800×900三、开门机械：上下移动手拉式直分发纹不锈钢门。四、轿厢内部：（1）发纹不锈钢轿门及轿厢壁。δ=1.2mm拉丝不锈钢板SUS304（2）轿厢底板采用发纹不绣钢板δ=1.5mm拉丝不锈钢板SUS304五、层门总成：（1）井道出口：全层：标准门套：发纹不锈钢层门。δ=1.2mm拉丝不锈钢板SUS304（2）位置指示器：全层：带数位显示器和方向指示器。（3）操纵按钮：全层：操纵面板位于墙面上。六、餐吊梯基本功能：（1）对讲功能（2）锁梯钥匙（3）数位显示器（4）门机械保护装置（5）维修手动操作（6）到站蜂鸣器七、其他要求：（1）重力式机械安全门锁加电器门锁双重保护（安全可靠）（2）专用导靴令餐吊梯上下自如（3）平衡式结构令电梯工作时轻便，使用寿命长（4）安全轿厢、厅门、内门、门套都采用加强筋，坚固卫生，经久耐用（5）数码显示，按钮（带LED）操纵箱（6）内门、厅门开启，按按钮电梯不动，蜂鸣器响（7）井道内设维修开关，操纵箱上设急停按钮（8）井道内，机房设有照明灯，便于维修时使用（9）高可靠的电气部件使故障极低，同时保证人生安全注：符合国家电梯制造业JG135-2000标准。此吊梯为专门载货，不载人员运行。 杂物电梯技术参数及规格（世纪南门周浦幼）一、梯种：（1）载重量：100kg（2）速度：0.4m/sec（3）停层：均为3层3站均为标准式（窗台式）（4）操作：单独自动运行（5）牵引机：交流曳引式由齿轮牵引机位于梯井上方（6）电源：拖动电源为交流380V，三相五线制50Hz井道照明电源为交流220V，单相制50Hz（7）主机功率：电机功率：1.1Kw二、土建尺寸：（1）提升高度：请参阅电梯土建图（2）土建尺寸：请参阅电梯土建图(单位：mm)梯号层/站速度m/sec井道净尺寸（宽×高）底坑深度顶层高度轿厢净尺寸（宽×深×高）开门净尺寸（宽×高）1、23/30.41040×12407503300700×700×900700×900三、开门机械：上下移动手拉式直分发纹不锈钢门。四、轿厢内部：（1）发纹不锈钢轿门及轿厢壁。δ=1.2mm拉丝不锈钢板SUS304（2）轿厢底板采用发纹不绣钢板δ=1.5mm拉丝不锈钢板SUS304五、层门总成：（1）井道出口：全层：标准门套：发纹不锈钢层门。δ=1.2mm拉丝不锈钢板SUS304（2）位置指示器：全层：带数位显示器和方向指示器。（3）操纵按钮：全层：操纵面板位于墙面上。六、餐吊梯基本功能：（1）对讲功能（2）锁梯钥匙（3）数位显示器（4）门机械保护装置（5）维修手动操作（6）到站蜂鸣器七、其他要求：（1）重力式机械安全门锁加电器门锁双重保护（安全可靠）（2）专用导靴令餐吊梯上下自如（3）平衡式结构令电梯工作时轻便，使用寿命长（4）安全轿厢、厅门、内门、门套都采用加强筋，坚固卫生，经久耐用（5）数码显示，按钮（带LED）操纵箱（6）内门、厅门开启，按按钮电梯不动，蜂鸣器响（7）井道内设维修开关，操纵箱上设急停按钮（8）井道内，机房设有照明灯，便于维修时使用（9）高可靠的电气部件使故障极低，同时保证人生安全注：符合国家电梯制造业JG135-2000标准。此吊梯为专门载货，不载人员运行。 杂物电梯技术参数及规格（康桥三幼）一、梯种：（1）载重量：100kg（2）速度：0.4m/sec（3）停层：均为3层3站均为标准式（窗台式）（4）操作：单独自动运行（5）牵引机：交流曳引式由齿轮牵引机位于梯井上方（6）电源：拖动电源为交流380V，三相五线制50Hz井道照明电源为交流220V，单相制50Hz（7）主机功率：电机功率：1.1Kw二、土建尺寸：（1）提升高度：请参阅电梯土建图（2）土建尺寸：请参阅电梯土建图(单位：mm)梯号层/站速度m/sec井道净尺寸（宽×高）底坑深度顶层高度轿厢净尺寸（宽×深×高）开门净尺寸（宽×高）1、23/30.41040×12407503300700×700×900700×900三、开门机械：上下移动手拉式直分发纹不锈钢门。四、轿厢内部：（1）发纹不锈钢轿门及轿厢壁。δ=1.2mm拉丝不锈钢板SUS304（2）轿厢底板采用发纹不绣钢板δ=1.5mm拉丝不锈钢板SUS304五、层门总成：（1）井道出口：全层：标准门套：发纹不锈钢层门。δ=1.2mm拉丝不锈钢板SUS304（2）位置指示器：全层：带数位显示器和方向指示器。（3）操纵按钮：全层：操纵面板位于墙面上。六、餐吊梯基本功能：（1）对讲功能（2）锁梯钥匙（3）数位显示器（4）门机械保护装置（5）维修手动操作（6）到站蜂鸣器七、其他要求：（1）重力式机械安全门锁加电器门锁双重保护（安全可靠）（2）专用导靴令餐吊梯上下自如（3）平衡式结构令电梯工作时轻便，使用寿命长（4）安全轿厢、厅门、内门、门套都采用加强筋，坚固卫生，经久耐用（5）数码显示，按钮（带LED）操纵箱（6）内门、厅门开启，按按钮电梯不动，蜂鸣器响（7）井道内设维修开关，操纵箱上设急停按钮（8）井道内，机房设有照明灯，便于维修时使用（9）高可靠的电气部件使故障极低，同时保证人生安全注：符合国家电梯制造业JG135-2000标准。此吊梯为专门载货，不载人员运行。
