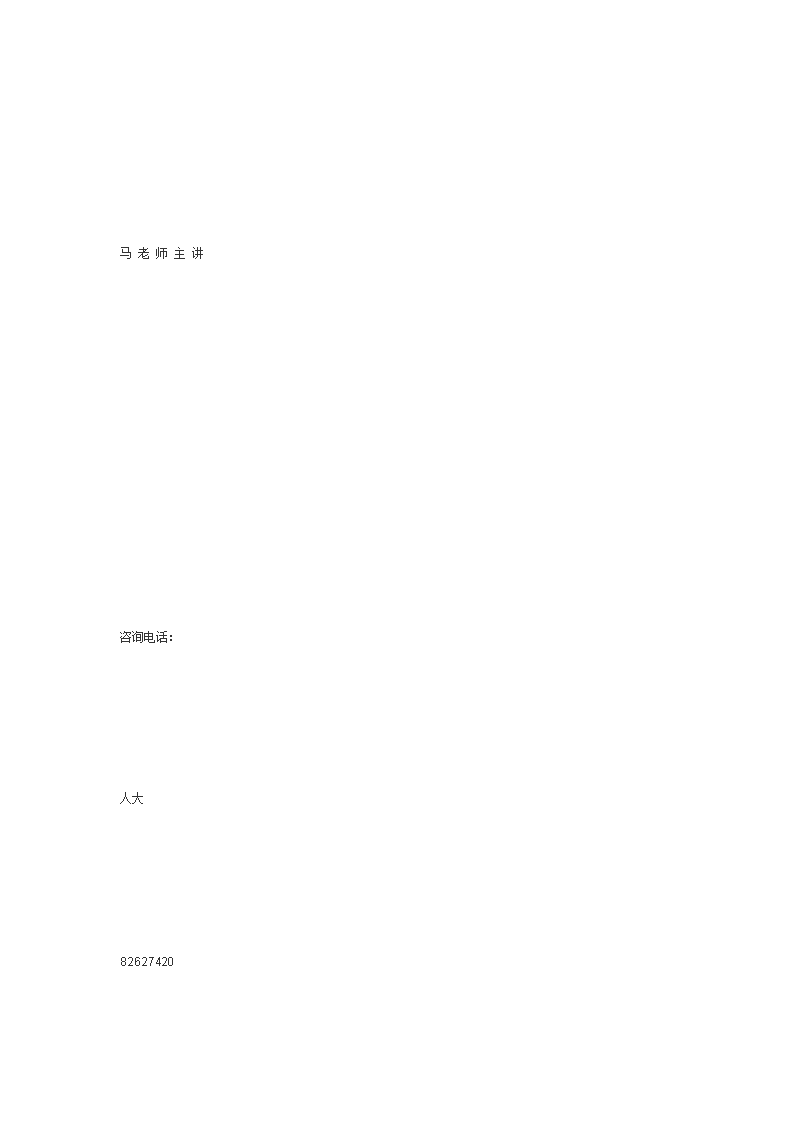

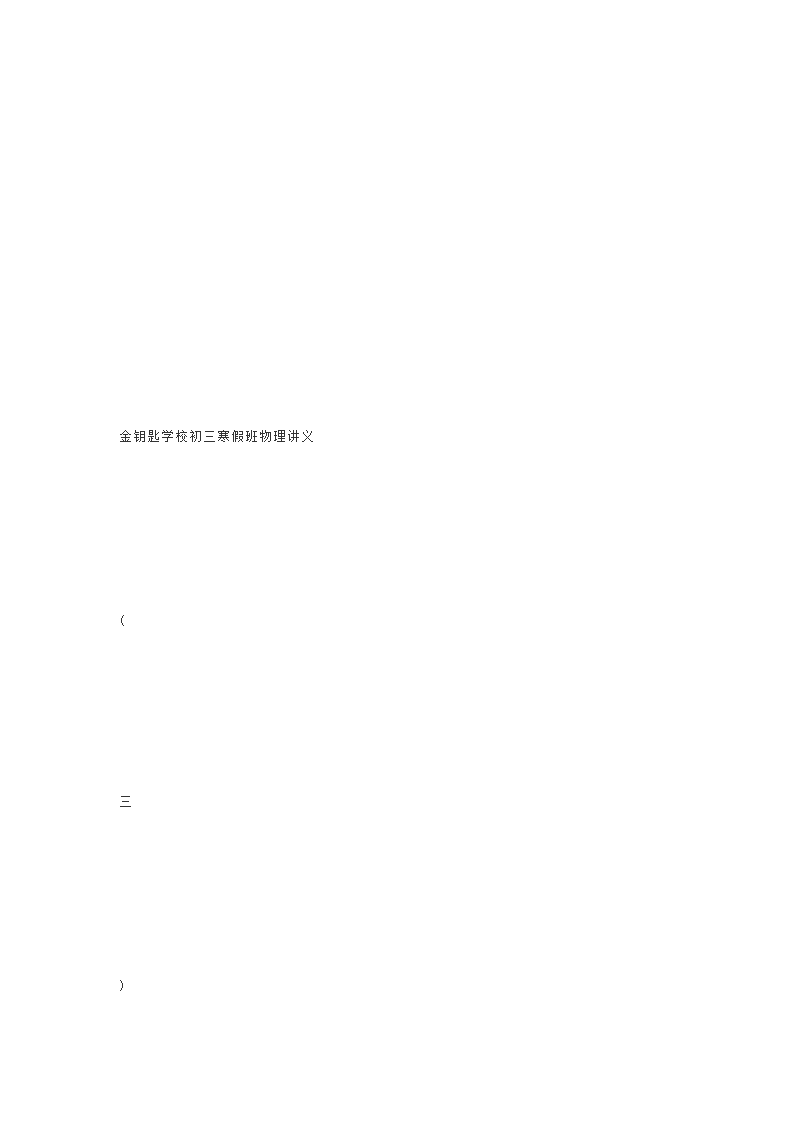

 金钥匙学校初三寒假班物理讲义(三)      马老师主讲 咨询电话：人大82627420    志新路82389245   航天桥68987535    公主坟 51922680 1  电学计算 题 1．如图所示，闭合开关Ｓ，滑动变阻器取四个不同阻值时，可以得出电流表和电压表的四 组对应的值．这四组对应的值在图乙的Ｕ－Ｉ坐标中分别用a、b、 c、d四个点表示( 坐标原点表示的电压值和电流值均为零).由这四个点做出的U-I 图象为一条直线,延长直线交纵轴(U轴 )于E点, 交横轴(I轴)于 F点,若电源电压为Ｕ0, 定值电阻的阻值为Ｒ0．据此分析: (1)E 点表示的电流表,电压表的示数各为多少?此时电路处于什么状态 ? (2)F点表示的电压表,电流表的示数各为多少 ?此时电路处于什么状态?    2．如图所示,R2=2Ω ,某同学在实验中记录了三只电表的示数, 但没有记录单位, 记下的一组数据是3、2.5和 1.5,请根据电路图和记录的数据,确定实验中所用的电源电压是       V,电阻R1的阻值是       Ω.   3 ．如图所示的电路中，电源电压Ｕ=4.5Ｖ，且保持不变，电阻Ｒ1=５ Ω，变阻器Ｒ2的最大阻值为20 Ω，电流表量程为０～0.6A，电压表量程为０～３Ｖ．为保护电表，变阻器接入电路的阻值范围是 （     ） Ａ．2.5Ω ～10Ω      Ｂ． 0Ω～20Ω        Ｃ．2.5Ω～ 20Ω      Ｄ．0 Ω～10Ω   4．如图所示，滑动变阻器的最大阻值Ｒ为定值电阻Ｒ0的３倍．当将滑动变阻器的滑片由 最大值位置调到中点位置时（设电源电压不变） Ａ．Ｒ0中的电流为原来的 8/5       Ｂ．Ｒ0中的电流为原来的8/3  Ｃ．变阻器两端的电压为原来的5/4      Ｄ．变阻器两端的电压为原来的8/9   5．如图 所示的电路 中,电源电 压为3V,L1上标 有“6V,3W”,L2 上标有“3V，3W” ，滑动变阻器上标有“10Ω，1.5A ”.要使L2正常发光 ,则应使S1、S2 分别处于      ,同时将滑动变阻器的滑片调到        端,此时电路消耗的总功率是       W; 当S1断开、S2接 b时，为使电路消耗的总功率不超过0.5W, 滑动变阻器的阻值变化范围是       ,电压表的示数变化范围是
