鲁班奖天津大型综合项目弱电施工方案 101页

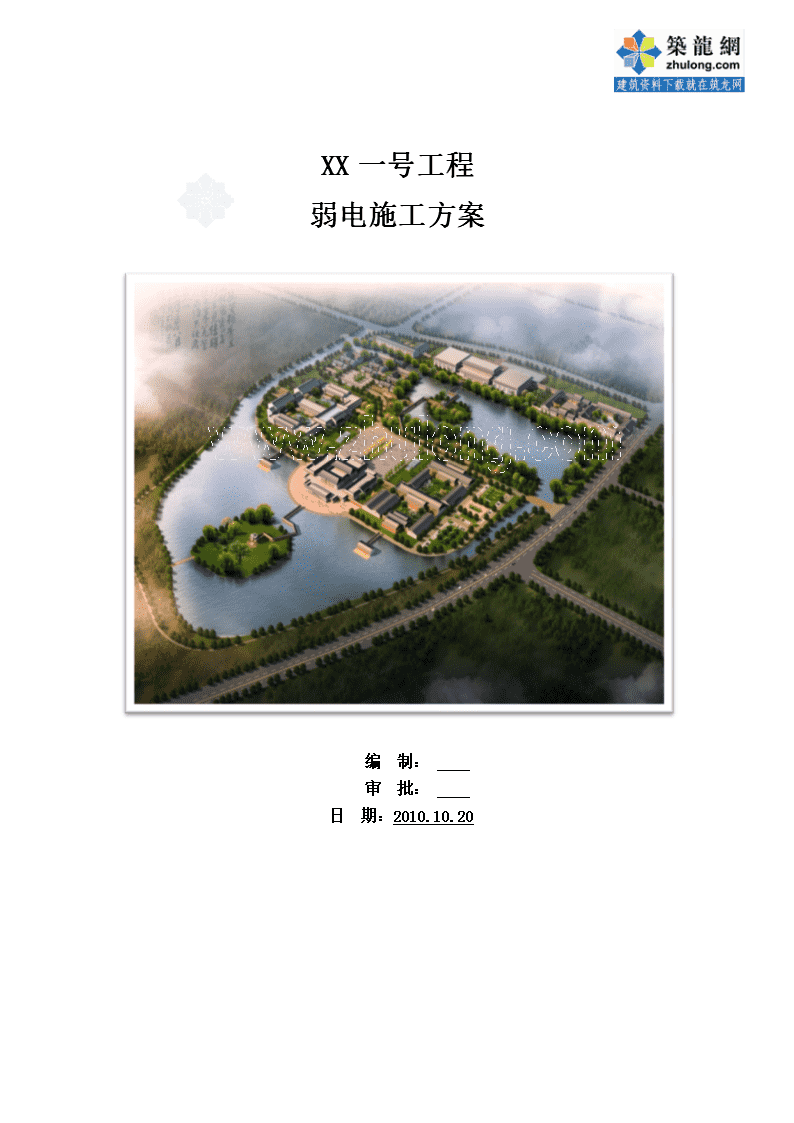

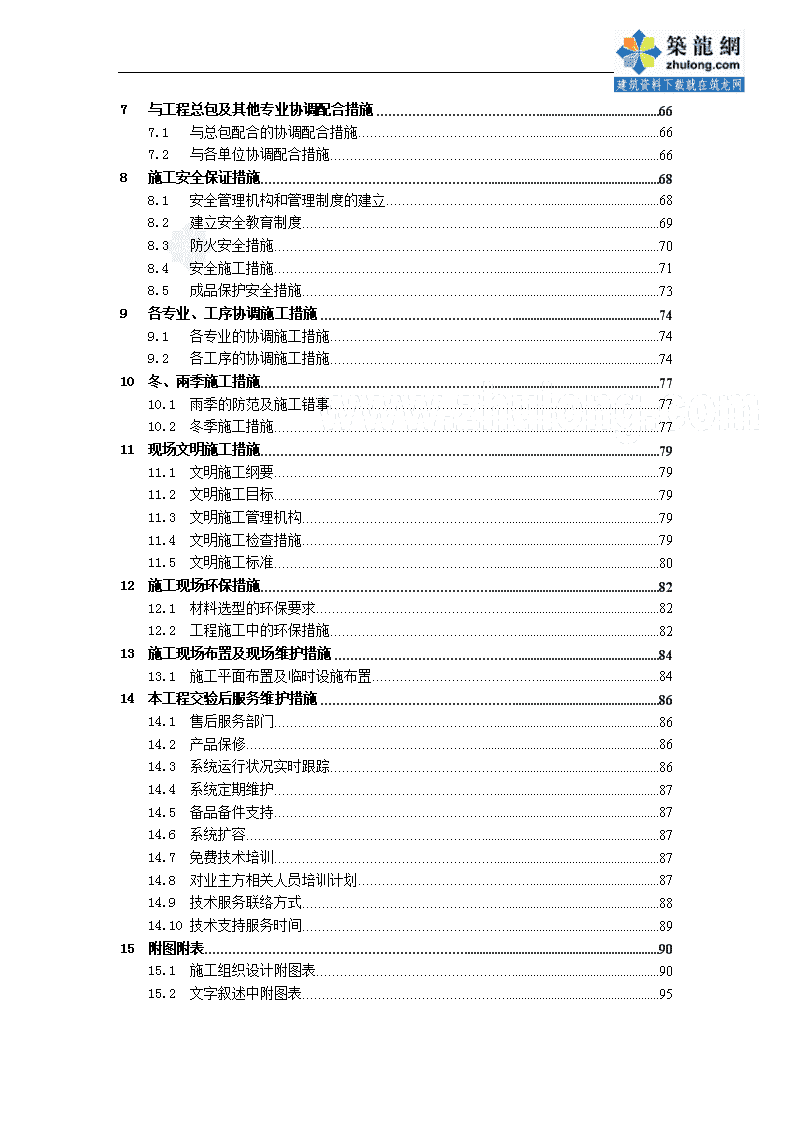

XX一号工程弱电施工方案编制：审批：日期：2010.10.20 目录1综合说明11.1编制原则11.2编制依据11.3工程概况11.4开、竣工时间11.5施工要求11.6施工准备22项目管理班子52.1综合说明52.2项目管理机构配备情况52.3施工组织机构说明63劳动力计划、材料投入计划及施工机械设备投入计划123.1劳动力计划123.2材料投入计划123.3施工机械设备投入计划124施工进度计划和各阶段进度保证措施134.1施工进度计划134.2施工工期保证措施135关键部位主要施工方法及措施165.1楼宇自控系统施工方法及措施165.2综合布线系统施工方法及措施185.3CCTV系统施工方法及措施215.4报警系统施工方法及措施265.5巡更系统施工方法及措施275.6一卡通系统施工方法及措施285.8酒店锁系统施工方法及措施325.9卫星有线系统施工方法及措施325.10客房控制系统施工方法及措施385.11公共广播系统施工方法及措施395.12灯控系统施工方法及措施415.14会议系统-大宴会厅施工方法及措施445.15UPS系统施工方法及措施485.16防雷系统施工方法及措施485.17桥架预埋管施工方法及措施495.18机房工程施工方法及措施536主要部位质量保证措施566.1总体管理措施566.2质量保证体系566.3单项工艺实施质量控制措施64 7与工程总包及其他专业协调配合措施667.1与总包配合的协调配合措施667.2与各单位协调配合措施668施工安全保证措施688.1安全管理机构和管理制度的建立688.2建立安全教育制度698.3防火安全措施708.4安全施工措施718.5成品保护安全措施739各专业、工序协调施工措施749.1各专业的协调施工措施749.2各工序的协调施工措施7410冬、兩季施工措施7710.1雨季的防范及施工错事7710.2冬季施工措施7711现场文明施工措施7911.1文明施工纲要7911.2文明施工目标7911.3文明施工管理机构7911.4文明施工检查措施7911.5文明施工标准8012施工现场环保措施8212.1材料选型的环保要求8212.2工程施工中的环保措施8213施工现场布置及现场维护措施8413.1施工平面布置及临时设施布置8414本工程交验后服务维护措施8614.1售后服务部门8614.2产品保修8614.3系统运行状况实时跟踪8614.4系统定期维护8714.5备品备件支持8714.6系统扩容8714.7免费技术培训8714.8对业主方相关人员培训计划8714.9技术服务联络方式8814.10技术支持服务时间8915附图附表9015.1施工组织设计附图表9015.2文字叙述中附图表95 1综合说明1.1编制原则xx一号工程弱电系统施工组织设计中的主要施工方案和施工方法，以及主要生产资源要素的优化配置和诸多方面的施工保障措施，均遵循科学、严谨、细致、实用、合理的原则，按照建设单位提供的工程有关资料的内容而编制。本设计是本工程施工中必备文件，也是工程技术资料的组成部分，旨在保障本工程保质保量、安全施工，达到质优、按期、顺利完成的目的。1.2编制依据为更好的完成本项目的施工任务，我们编制此施工组织设计。本施工组织设计是我公司依据ISO9000体系，结合我公司的系统集成经验，针对本工程的需求而制定，是指导系统集成全过程的管理性文件，适应于弱电系统建设。施工组织设计是指导施工的重要技术经济文件，编制和贯彻施工组织设计是工程施工之前的必要准备工作，是合理组织过程和加强企业管理的一项重要措施。1.3工程概况xx一号工程位于XX高速以北，，总建筑面积约64893.42平方米，弱电系统范围包括：综合布线系统、CCTV系统、报警系统、巡更系统、一卡通系统、酒店锁系统、卫星有线系统、客房控制系统、公共广播系统、灯控系统、会议系统-大宴会厅、UPS系统、防雷系统、桥架预埋管、机房工程。1.4开、竣工时间xx一号工程弱电系统，计划开工时间为：2010年12月6日，竣工时间为：2011年6月20日，共计203天。1.5施工要求我们公司的施工指导思想是：要求工程项目部严格按照公司行之有效的质量保证体系和98 管理办法进行运作，要质量、安全、工期、文明施工一起抓，并制定和贯彻执行本工程的质量计划和工期计划，对管理职责、文件和资料、材料采购、施工过程、检查和试验、不合格品的预防和纠正、产品保护、质量记录、服务质量等进行全方位严格控制，以确保工程质量。同时要求项目部严格按照施工规范、操作规程和有关安全生产、文明施工要求施工，认真做好技术安全交底和落实安全技术措施，强化安全检查和整改工作，以保证施工安全。尽力采用先进的施工机械设备和先进的施工方法，通过系统和科学的组织管理，达到工程质量目标，确保工期按期完成。充分发挥我公司现有的施工水平，做到守合同、守信誉、优质、安全、文明、高效的完成本工程全部合同规定的任务，使用户满意。本工程施工质量标准：达到国家施工验收合格标准。1.1施工准备1.1.1施工管理制度的建立按项目管理规定和ISO9000质量体系文件规定而建立的项目管理制度1)项目经理部组织机构及职责2)项目现场标准化管理制度3)项目安全管理制度4)项目施工生产管理制度5)项目质量管理制度6)项目技术管理制度7)项目材料管理制度8)项目机械使用管理制度9)项目技术资料管理制度10)项目现场管理制度1.1.2施工技术准备（1）由公司技术部门协助项目部有关人员认真学习图纸，熟悉理解图纸和设计意图，组织图纸进行自审、会审、准确掌握施工图纸细节和施工质量标准，明确工艺流程。中标接到图纸后应在规定时间内组织会审，会审采用分部、分项进行。力争将问题98 在图纸会审中解决。（1）由公司技术部门配合项目部认真编制本工程的施工组织设计，在投标方案的基础上补充和健全施工方案，明确施工操作要点，对可能出现的问题和工序，提出针对性措施，为工程的施工生产做出指导，组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。（2）组织施工人员学习质量体系和验收规范，围绕本工程公司的质量目标，进一步全面掌握工程质量检评标准。（3）根据图纸、施工组织设计、施工定额投标文件等重新编制或复核回标施工预算，以便为施工作业计划编制、施工任务单下达和限额领料单签发提供可靠依据。（4）根据周围环境概况，制定环境保护方案和安全施工方案。1.1.1施工准备（1）现场准备1)查勘现场，熟悉场地情况，根据监理及规划部门移交的控制坐标点，按建筑物总平面要求，在施工区域设置防破坏保护措施或安装必要的设备。2)对施工用电、用水等要调查，编制用电、用水组织措施，并按方案的要求进行水、电布置。3)针对本工程主要设备的性质，安装要领、技术要求等进行资料的收集，对调试的要求进行收集并做好调试工具工作的准备。（2）施工队伍准备1)从公司建立的施工队伍中选择高素质的施工班组，根据施工组织设计中的施工程序和施工总进度计划要求，确定各阶段劳动力的需用量。2)为进场工作做准备，对工人进行技术、安全、思想和法制教育，教育工人树立‘质量第一，安全第一’的正确思想。使施工班组明确有关任务、质量、技术、安全、进度等要求。遵守有关施工和安全的技术法规和地方治安法规。3)做好后勤工作安排，做好临时设施的修建为进场工作解决食、住、工作问题，以便进场人员能够进场后迅速投入施工，充分调动职工的生产积极性。（3）材料进场准备1)根据施工组织设计中的施工进度控制计划和施工预算中的工料分析，编制工程98 所需材料用量计划，做好备料、供料工作，做好材料的进场计划。1)根据施工总平面布置要求，合理布置材料堆放场地，并做好保管工作，并确定专业单位使用的范围，统一搭建办公室，辅助设施及仓库，或由甲方指定使用统一的辅助设施及仓库。（1）施工使用设备1)按施工组织设计中确定的施工方法，为需要进场安装的电表，水表及配电箱等设备作进场准备工作。2)设备进场后应进行保养和试运转等工作，以保证施工设备的正常运行。98 1项目管理班子1.1综合说明为更好的完成本项目的施工任务，遵循科学、严谨、细致、实用、合理的原则，我们编制了此施工组织设计。本设计是本工程施工中必备文件，也是工程技术资料的组成部分，旨在保障本工程能够按期、保质保量的顺利完成。（1）本施工组织设计是我公司依据ISO9000体系，结合我公司的系统集成经验，针对本工程需求而制定，是指导系统集成全过程的管理性文件，适应于弱电系统建设。（2）施工组织设计是指导施工的重要技术经济文件，编制和贯彻施工组织设计是工程施工之前的必要准备工作，是合理组织过程和加强企业管理的一项重要措施。（3）本质量体系由工程技术负责人审核，经公司批准，并作为施工的主要生产技术指导文件。我们公司的施工指导思想是：要求工程项目部严格按照公司行之有效的质量保证体系和管理办法进行运作，要质量、安全、工期、文明施工一起抓，并制定和贯彻执行本工程的质量计划和工期计划，对管理职责、文件和资料、材料采购、施工过程、检查和试验、不合格品的预防和纠正、产品保护、质量记录、服务质量等进行全方位严格控制，以确保工程质量。同时要求项目部严格按照施工规范、操作规程和有关安全生产、文明施工要求施工，认真做好技术安全交底和落实安全技术措施，强化安全检查和整改工作，以保证施工安全。尽力采用先进的施工机械设备和先进的施工方法，通过系统和科学的组织管理，达到工程质量目标，确保工程按期完成。充分发挥我公司现有的施工水平，做到守合同、守信誉、优质、安全、文明、高效的完成本工程全部合同规定的任务，使用户满意。1.2项目管理机构配备情况我公司将本工程列为公司的重点工程项目，根据工程实际情况选派国家一级项目经理担任本工程的项目经理，项目部成员由施工经验丰富、专业水平高、责任心强的技术管理人员组成，运用科学管理，制定严谨的质量、进度和安全生产保证措施，实施有效的过程控制。在施工过程中与建设单位、监理单位、设计单位和总包及各分包单位密切合作，精心组织施98 工，确保本工程弱电系统工程的施工达到工期和质量标准。1.1施工组织机构说明施工组织机构采用三级结构管理，分别为项目经理、项目技术负责、管理实施人员及其它负责人员等，具体职责如下：（1）项目经理、安全项目经理项目经理负责施工现场全部工作的组织、管理、协调。对公司负责；对项目部所承建的工程负总责。贯彻公司的质量方针和目标，全面履行工程合同执行监管。²牢记“质量第一，用户至上，预防为主”的宗旨，正确处理进度与质量的关系，组织好均衡生产和工序管理；²组织编制并批准项目部有关文件，由资料员分发至业务人员执行；²参加公司组织的合同评审，向业务人员进行合同交底。向公司汇报重大变更的合同评审要求，关负责评审后的执行工作；²组织编制施工准备计划，明确准备阶段应完成的各项工作，并将各项工作落实到责任人，同时规定完成期限；²组织制定工程进度和劳动力、材料、施工机械设备的使用计划，分别报公司有关职能部门审查，批准物资采购计划；²根据施工机械设备使用计划，组织施工机械进场，安排持有操作证的人员上岗，并建立合格操作证名册；²按当地政府和公司规定，开展安全生产文明施工，对所有进场人员均应时行三组教育；²负责按月评审工程进度，并提出存在问题，研究解决方法；²组织并检查有关人员搞好产品标识、检验和试验状态标识；²检查现场物资搬运、贮存、保管情况，组织制定并实施成品保护措施，组织工程交付工作；²重视不合格品的评审、处置及预防工作。对质量事故和不合格品、严格执行“三不放过”原则进行整改，并施以经济处罚措施，认真落实公司在制定的纠正措施和预防措施；²组织管理好施工生产进程中的文件和资料管理，及各种原始记录、竣工资料、98 保证使用有效文件，保证记录和资料完整、准确和可追溯；²负责组织实施工程回访和甲方（用户）投诉中质量问题的处理、保修工作；²搞好质量教育，积极开展统计技术应用工作；²每月组织施工、技术、质检、物资等部门的人员进行工程质量分析，综合甲方的意见、检验和试验结果、审核情况，分析原因，采取措施并跟踪检查落实。组织有关人员，在项目上审查质量体系执行情况；²安排质量审核、质量检查。针对出现的不合格，组织制定纠正措施并实施。组织落实公司有关科室制定的纠正和预防措施和管理评审的有关行动要求。（1）项目技术负责人²负责各自专业内的设计，设备到货验收，施工管理，系统调试等工作；²负责组织深化设计工作，并不断完善系统设计；²负责指导技术施工；²负责管理项目自方案设计至施工过程的全部技术工作；²确保施工按设计方案进行。所用设备器材与设计一致，设备安装与布线符合电器装置安装规范要求。施工中确实需要更改原设计时，应由甲方授权人和乙方现场工程师签字方为有效；²协助甲方做好隐蔽工程的检测和验收。如地线的施工、接地电阻的测量、按敷管道是否符合规范等，并做好检测和验收记录；²指导工程技术人员进行系统调试。（2）财务负责人²负责设备采购，临设费用支出，款项回收等财务管理工作。（3）施工员²负责专业施工组织、管理、协调；²施工工序管理负责，严格执行工艺规程和工序管理制度；²参与编制项目质量保证计划、施工组织设计（施工方案）、作业指导书；²参与图纸会审，并纪录。负责向班组作技术、安全、质量交底；²熟悉施工标准、规范、规程，并严格执行。负责工程图纸、设计变更、建安规程、规范、标准图集的使用管理。负责设计变更具体事项，并在图纸上作标识；²负责对现场进行勘察，对现场水、电、道路、临建设施等方面进行控制，为施工总平面布置提供依据；98 ²负责对隐蔽工程的质量把关，严格以国家相关标准施工，在施工过程中有对隐蔽进行封堵的必须有甲方现场施工人员及监理人员在场，在验收合格，数量确认并签字认可后方可进行下一步施工工序；²负责制定施工过程控制计划，明确关键过程、特殊过程，并对特殊过程进行连续监控。负责例外放行卡的填写、报批、标识记录工作。负责处理施工方案更改事宜；²负责向项目班组下达施工任务并检查施工任务并检查施工任务、质量目标完成情况，填写施工日志；²负责对工程设备、施工工序，分项分部工程进行标识记录及其标识物的管理，在有追溯要求时，填写追溯卡。做好隐蔽验收、工序交接班等记录；²参与制定检验和试验计划，参加过程检验和试验、参加分项、分部和单位工程质量评定，负责工程设备、施工工序状态的标识记录；²负责施工过程不合格品标识记录、隔离并报有关部门和人员。负责对工序、分项、分部工程轻微的不合格品的评审处置，向公司质监科、技术科上报严重不合格事故快报。参与一般不合格评审处置，并负责整改；²制定成品保护计划，向项目经理报告成品损坏情况，下达整改通知书，规定整改措施，明确责任和期限；²认真填写施工过程各种记录，并收集、整理、填写编目，送交审核；²参加工程质量检查和质量审核及分析会。制定或落实有关的纠正措施和预防措施。²贯彻执行安全法规法令、条例及公司的安全制度、措施；²认真做好安全施工的宣传、教育和管理工作，特别是进场新工人的安全教育工作；²深入施工现场，掌握安全生产动态，发现问题及时制止纠正，及时向领导反映情况；²有权制止违章作业，有权抵制或报告违规指挥行为，有权给予罚款，遇有严重险情有权停止并及时上报领导；²参加或接受安全检查、质量审核。制定或落实有关纠正和预防措施；²负责工程资料编制工作。98 （1）安全员²负责本工程的安全检查、安全教育、安全活动和特种作业人员培训和考核；²深入施工现场，对受监工程的安全生产、文明施工进行现场巡检和检查评价，发现严重工程安全问题及时按规定查处，并向上级汇报；²监督本事业部劳防用品的合理使用；²参加工程安全事故调查处理，及时提交事故调查报告；²对本工程现场的机械设备安全使用的管理及监督；²完成项目经理交办的其他工作。（2）质检员²负责管理和质量检验工作；²认真执行各项质量制度和质量控制程序，确保项目部机构健全、人员到位、资源有保证、职责明确并认真执行；²组织编制项目质量计划，报有关部门审核、管理者代表批准。把项目的质量目标分解落实到班组和个人，对项目的质量目标完成负责。（3）预算员²编制投标工程的预算书及标书中规定的各项费用表；²编制投标预算书的费用分析表，提供初步分析成本的基础数据；²负责招投标资料的积累、分析、归类,为建立企业内部定额提供可靠数据；²编制签证、变更预算；²订立工程的承揽合同文本，并填写合同交底纪录，参加合同交底；²负责施工合同类的日常管理工作,对工程预算书、签证、变更文件及各种经济文件进行整理、归集，对管理情况进行分析,就管理的共性问题编写分析报告；²测算分包工程结算造价，并将基础数据提交事业部部长；²配合审计部门做好竣工决算的审计工作；²负责工程结算后资料整理和移交，并将相关资料提供给项目经理用于分析。（4）核算员²负责项目成本核算；²负责项目财务报表编制；²根据预算监控日常支出，并定期进行反馈，提出相应的改进措施和意见。98 （1）器材员²负责工程所设备、材料采购及检验；²对物资的供应及其质量负责；²负责管理采购文件和资料。熟悉常用材料的标准和验收方法；²依据施工图预算、材料汇总表编制物资需用计划，经项目总工审核，项目经理批准，报材料科。负责提出变更物资需用计划；²负责编制物资采购计划，报项目技术负责人审核，项目经理批准；²协同采购员对进场物资，处加工工件、半成品进行验证，及时通知有关人员检验和试验。负责收集物资文件并向试验、质检人员移交。负责材料管理中计量器具的管理。对进货物资作好标识和记录；²按照甲方提供的物资清单，负责接收甲方提供的物资，安排场地、贮存和发放，单独建账立卡。若发现问题应停止使用，及时通知甲方，并作好标识记录；²负责对进场物资的标识记录。负责标识物的制作、发入、保管、登记，如需更改报质检科批准。在有追溯要求场合，填写追溯卡；²按规定对材料、半成品、成器等做好搬运、贮存、防护和交付工作；²负责对材料、半成品、工程设备出现的不合格进行标识记录、隔离并报有关部门和人员。参与对进场物资的轻微、一般不合格进行评审处置，报告项目经理或材料采购部门；严重不合格，报告材料采购部门，并由其评审处置，必要时请材料科、质监科、总工程师参加评审；²搞好物资管理中各种记录的填写、审批、编目等工作；²应用统计技术分析物资质量情况，采取措施控制采购物资质量；²参加或接受质量检验、质量审核和质量分析会。向主控要素部门传递有关信息，针对物质的不合格，制定或落实有关的纠正措施和预防措施。（2）资料员²负责工程资料的整理及归档和报验；²负责按照项目经理部有关《工程技术资料的有关规定》负责收集整理工程资料；²项目经理部在施工全过程中积累的原始记录和资料，均应按公司在规定的统一表格填写汇总；²各作业层应每天记录好本单位在现场施工时所发生的工作量、人工、机械使用、施工部位、材料设备进出场、质量问题、产生原因、补救办法及天气情况等内98 容，并隔天交给项目经理部，项目经理部汇总记录施工日记后，于隔天下午下班前交总工程师审阅，并由资料员作为资料归档备案。施工组织机构表详见文字叙述中附表内容：表698 1劳动力计划、材料投入计划及施工机械设备投入计划1.1劳动力计划劳动力计划是根据该工程施工总量，现场施工情况以及质量标准经测算确定，项目经理根据施工进度合理安排劳动力和施工流水，保证劳动力计划满足进度要求和质量要求，防止劳动力安排不当引起施工顺序混乱，造成施工进度和施工质量受到影响。除了施工组织机构中的常驻现场的管理人员以外，对技术工程师及其他施工人员也要合理安排，劳动力计划表详见施工组织设计附图表：表21.2材料投入计划对管材，各系统等工程常用线材公司常备相当的数量，随进度要求进场。对主要设备，有生产期的，在中标后即进行采购，无生产期，按工程进度要求，提前采购入库，确保不影响工期。1.3施工机械设备投入计划拟投入的主要施工机械设备表详见施工组织设计附图表：表198 1施工进度计划和各阶段进度保证措施1.1施工进度计划xx一号工程弱电系统，严格按照招标文件要求的工期即：开工日期：2010年12月6日，竣工日期：2011年6月20日进行。我公司与其他施工专业配合，随工程整体进度进行施工，不影响整体工期。此工程进度表，可依业主要求根据施工实际情况及工程整体进度对工期做相应调整。计划开、竣工日期和施工进度网络图详见施工组织设计附图表：表31.2施工工期保证措施1.2.1施工工艺设计及计划（1）施工准备针对这个阶段的工期要求，施工准备在中标后着重进行。相关资料及人员安排提前到岗。（2）设备采购设备采购周期是影响此项目施工的关键工作。因此，为保证工期，在投标标书编写阶段，与各系统厂商达成供货协议，对保证现货的厂商进行录用，并保证对部分急需设备可以先供货后付款，缩短采购周期。对弱电工程常用设备材料如线材，管材等公司保证一定量的备用，缩短采购周期施工工艺的优化，制定合理的施工方案后，增加施工队数量，进行平行施工，缩短施工工期。1.2.2人员及管理保证组织精干高效的项目管理班子，科学组织施工为确保本工程按期完工，我公司选派年富力强的工程技术管理人员组成项目经理部。项目经理部的主要管理者均是我公司从事高层施工的骨干，他们经验丰富，管理有方，其所承建的工程均被评为优良工程以上等级，在施工组织管理上制定详细的施工进度计划，98 并将责任落实到人，通过严格科学的管理，确保计划得到落实。（1）加强施工进度计划管理我公司将严格依据与业主商定的工期要求更进一步更具体地编制施工总体网络进度计划，该施工进度控制计划作为本工程的总控实施目标。我公司对于该计划的编制按照现场实际条件及施工能力，突出关键路线，项目按照施工网络计划组织施工，确保关键线路工期得到保障，保证各工期控制点目标的实现。项目经理部将依据施工总控制计划按照实际情况编制月施工计划、周施工进度网络计划。周施工网络计划的编制将落实到每一关键工序按期完成，对关键路线工期予以保障。项目经理部每月、每周定期召开项目生产会，针对施工生产中出现的制约施工进度的不利因素进行分析，及时找出制约施工进度的不利因素，及时解决出现的矛盾及问题，并根据计划完成情况对相关部门及责任人进行奖罚，同时下达下一月或周施工进度计划。（2）组织强有力的专业施工队伍，保证劳动力的需求我公司将选派强有力高技术的专业施工队伍，该队伍是我公司专业队伍为我公司在多个项目中已创立名优工程做出突出贡献。在劳动力的需求量上，我公司将根据各分项目工程的特点以及工期控制的要求配备足够的劳动力，同时建立奖罚制度，开展劳动竞赛，作好班组工作、生活等的后勤保障，保持旺盛的工作热情和责任感，确保施工任务的顺利完成。（3）以严格的质量控制，确保一次成优，保证计划的执行把好工程质量关，抓好质量控制，把质量管理落实到事前控制，杜绝不合格工序的出现，把影响工期进度的不利因素减少到最低程度，保证计划按期执行。（4）加强与业主、监理、设计、分包等部门的协调及沟通为本工程优质本工程优质高速施工创造良好条件我公司一贯重视与业主、监理、设计、专业分包等部门之间的协调及沟通，融洽相互之间的关系，对于工程方面的问题及矛盾，我公司将从大局出发，从工程的进展出发，积极主动加强相互沟通工作，为工程优质高速施工创造有利条件。及时组织图纸会审，解决图纸存在的问题，提早做出样板间，以便能够早日把作法和标准确定。（5）加强对节假日、恶劣天气的提前准备对节假日、停电等特殊情况进行妥善安排，尽量减少由于恶劣天气或特殊情况造成对施工的影响。（6）组织各工种进行流水施工根据结构的特点，分层组织各工种进行分段流水作业，在整体上进行连续和均衡施工，98 使生产资源得以有序、均衡、持续地使用，使工作面得到充分利用确保计划兑现。（1）加强施工过程的监控分项工程施工前由主办施工员对班组进行详细的交底（安全、质量、技术、进度），施工中实行班组自检、施工员、质安员验收，确保不将不合格产品注入下一工序，使工程施工有序地进行。（2）加强对工程的预控、预测针对工程的特点，进行方案论证，在各分项开工前完善施工方案（技术、质量、安全），使工程有保障（安全、质量）措施，确保计划兑现。98 1关键部位主要施工方法及措施1.1楼宇自控系统施工方法及措施1.1.1管线敷设施工中应注意以下几点：（1）电源线同信号线要分别穿管，且两管长距离平行布置时应相距30cm以上；（2）穿线时一定要做好标记，线的接头一定要放在接线盒内，若忽视了这方面的工作，则会给以后的安装、调试工作带来很大的麻烦；（3）穿线接电时，由于施工交叉较多，注意接线安全，未接设备之前，保证断电处理，以免接入设备后烧坏设备。1.1.2设备安装接线设备安装接线前，认真审查深化设计图纸。各DDC箱按设计图纸要求进行接线。1.1.3加电检测步骤（1）供电之前:1)对DDC盘内所有电缆和端子排进行目视检查，以修正显性的损坏或不正确安装。2)确认安装按安装手册详细步骤实施完毕。3)检查接线端子，以排除外来电压。注意：在控制器底座和现场接线过程中及控制器逻辑模块安装之前确保控制器屏蔽接地连接的完整性。（2）不正确现场接线的检查：使用万用表或数字电压表，将量程设为高于220V的交流电压档位，检查接地脚与所有AI、AO、DI间的交流电压。测量所有AI、AO、DI信号线间的交流电压。若发现有220V交流电压存在，查找根源，修正接线。98 注意：盘柜的所有内部线和外部线均要进行测试和检查，坚决杜绝强电串入弱电回路！（1）接地不良测试：1)将仪表量程设在0～20K电阻档。2)测量接地脚与所有AI、AO、DI接线端间的电阻。3)任何低于10K欧姆的测量都表明存在接地不良。检查敷线中是否有割、划破口，传感器是否同保护套管或安装支架发生短路。检查第三方设备是否通过接口提供了低阻抗负载到控制器的I/O端。4)为毫安输入信号安装250欧姆或500欧姆电阻。5)按I/O模块表设置模块地址及安装模块。（2）通电1)先不安装电源模块，将DDC盘内电源开关置于“断开”位置。此时将主电源从机电配电盘送入DDC箱。2)闭合DDC盘内电源开关，检查供电电源电压和各变压器输出电压。3)断开DDC盘内电源开关，安装电源模块和CPU模块，将DDC盘内电源开关闭合。检查电源模块和CPU模块指示灯是否指示正常。1.1.1设备调试设备调试时，认真学习设备调试说明书并遵照调试。（1）空调机组的调试方案（新风机组、换热式新风机组同理）：1)空调机组“关”状态下的目视及功能测试.2)空调机组送风风机启停检查3)空调机组温度控制4)空调机组过滤器报警5)连锁功能测试6)机组间连锁功能的测试7)最终调整与标定8)固定和手动模式的复位（2）送、排风机的调试方案（溶液式热交换机组同理）：1)送、排风机“关”状态下的目视及功能测试98 1)送、排风机启停检查2)固定和手动模式的复位（1）照明系统调试方案：1)照明回路“关”状态下的目视及功能测试2)照明回路开关检查3)固定和手动模式的复1.1综合布线系统施工方法及措施1.1.1在综合布线系统工程安装施工过程中应注意以下基本要求（1）施工必须按照《建筑与建筑群综合布线系统工程施工及验收规范》的有关规定进行安装施工和工程验收，在实际施工过程中，如遇上述规范中没有包括的内容时，可按照《建筑与建筑群综合布线系统工程设计规范》的规定要求执行，也可以根据工程设计要求办理。（2）在施工过程中，必须重视质量，按照施工和验收规范的有关规定，加强自检、互检和随工检查等技术措施。建设方或监理人员必须按照上述规范的要求，加强工地的技术监督及工程质量检查工作，力求消灭一切因施工质量而造成的隐患。所有随工验收和竣工验收的项目内容和检验方法等均应按照《建筑与建筑群综合布线系统工程施工和验收规范》的规定办理。（3）在综合布线系统工程安装施工时，力求做到不影响建筑结构强度，不损内部装修美观要求，不发生降低其它系统使用功能和有碍于用户通信畅通的事故。（4）综合布线系统施工前的准备。（5）熟悉掌握和全面了解设计文件和图纸。（6）现场调查工程环境的施工条件。对于设备间和干线交接间等专用房间，必须对其环境条件和建筑工艺进行调查和检验，才能安装施工。首先这些房间的土建工程必须全部完工，墙壁和地面均平整、室内通风、干燥、光洁，门窗齐全，各方面均符合工艺要求。房间内按设计要求预先设置的地槽、暗敷管路和孔洞的位置、数量和尺寸均正确无误，满足安装施工需要。房间内均应设置可靠的施工电源。（7）设备、器材、仪表和工具的检验。98 （1）综合布线系统工程中所需的设备、器材、仪表和工具较多，在安装施工前必须认真检验、核对和测试，做好一切准备工作。具体内容如下：1)配线接续设备的检验：工程中使用的配线架或交接设备等其型号、规格、数量以及接续方式，均应符合设计的规定要求。光、电缆交接设备的编号及标志名称应与设计相符，标志名称应统一，其位置应准确、清晰。配线设备有箱体时，要求箱体外壳应是密封防尘和防潮，箱体表面完好，箱门开启关闭灵活。箱内的接续模块或接线端子及零部件应装配齐全、牢固有效，所有配件应无漏装、松动、脱落、移位或损坏等现象。配线接续设备的电气性能指标均应符合我国现行标准规定的要求；2)接插部件的检验要求：接线模块（包括接线排等）、信息插座和其它接插部件的塑料材质应具有阻燃性能。光纤插座的连接器使用的型号与规格以及数量等都应与设计中规定相符。光纤插座的面板应有明显标志表示发射和接收，以示区别而便于使用。光缆接续盒及其附件的规格均应符合设计要求，各种粘接材料、粘接剂应检查其使用有效期，凡超过有效期的，一律不得在工程中使用，以保证粘接部分的质量。3)测试仪表的检验和要求：测试仪表应能测试三、四、五类双绞线对称电缆的各种电气性能，在安装施工前应检查仪表有无损坏或有较大误差，如发现问题应及时调试和校正，以备使用。测试仪表的精度要求按T/A/E/ATSB67中规定的二级精度要求考虑，在必要时，应经过相关专业的计量部门进行校验，并取得确认的合格证后，方可在工程中使用。综合布线系统工程中一些重要且贵重的仪器或仪表，如光纤熔接机、电缆芯线接续机和切割器等，应建立保管责任制，设专人负责使用、搬运维修和保管，以保证这些仪器仪表能正常工作。4)施工工具的检验：施工工具是进行安装施工的必要条件，在安装施工前应对工具进行清点和检验，尤其是登高梯子，要检查是否牢固，以免发生人员受伤事故，电动工具必须详细检查和通电测试，检查有无产生漏电的隐患，只有证实确无问题时，才可在工程中使用。1.1.1综合布线系统工程的设备安装（1）机架设备的安装98 1)机架、设备安装完工后，其水平和垂直度都必须符合生产厂家的规定，若厂家无规定，要求机架和设备与地面垂直，其前后左右的垂直偏差度均不应大于3mm。2)机架上各种零部件不应缺少或碰坏，设备内部不应留有线头等杂物，各种标志应统一、完整、清晰、醒目。3)机架和设备必须安装牢固可靠，各种螺丝必须拧紧，无松动、缺少、损坏或锈蚀等缺陷，机架更不应有摇晃现象。4)为便于施工和维护人员操作，机架和设备前应预留1.5m的空间，机架和设备的背面距离墙面应大于0.8m，以便人员施工维护和通行。相邻机架设备应靠近，同列机架和设备的机面应排列平齐。5)配线架如采用双面配线架的落地安装方式时，应符合以下规定要求：如果缆线从配线架下面引上走线方式时，配线架的底座位置应与成端电缆的上线孔相对应，以利缆线平直引入架上。各个直列上下两端垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。跳线环等装置牢固，其位置横竖上下、前后均应整齐平直一致。接线端子应按电缆用途划分连接区域，以便连接，且应设置各种标志，以示区别。6)配线架如采用单面配线架的墙上安装方式时，要求墙壁必须坚固牢靠，能承受机架重量，其机架（柜）底距地面宜为300～800mm，视具体情况取定。其接线端子应按电缆用途划分连接区域，以便连接，并设置标志，以示区别。7)机架、设备、金属钢管和槽道的接地装置应符合设计和施工及验收标准规定要求，并保持良好的电气连接。所有与地线连接处应使用接地垫圈，垫圈尖角应对向铁件，刺破其涂层。只允许一次装好，不得将已装过的垫圈取下重复使用，以保证接地回路通畅无阻。（1）连接硬件和信息插座的安装综合布线系统中的连接硬件和信息插座是重要的零部件，其安装质量的优劣直接影响连接质量的好坏，也必然决定传输信息质量。因此在安装中要注意以下要求：1)接线模块等连接硬件的型号、规格和数量，都必须要与设备配套使用。根据用户需要配置，做到连接硬件正确安装、对号入座完整无缺，缆线连接区域划界分明，标志应完整、正确、齐全、清晰和醒目，以利维护和管理。2)98 接续模块等连接硬件要求安装牢固稳定，无松动现象，设备表面的面板应保持在一个水平面上，做到美观整齐、平直一致。1)缆线与接续模块相接时，根据工艺要求按标准剥除缆线的外护套长度，利用接线工具将线对与接续模块卡接，同时切除多余导线线头，并清理干净，以免发生线路障碍而影响通信质量。2)综合布线系统的信息插座多种多样，安装施工方法也有区别，其具体要求如下：安装在地面上或活动地板上的地面信息插座，是由接线盒体和插座面板两部分组成，接线盒体均埋在地面下，其盒盖面与地面齐平，可开启，要求必须严密防水和防尘。在不使用时，插座面板与地面齐平，不得影响人们日常行动。安装在墙上的信息插座，其位置应高出地面30cm左右。信息插座的具体数量和装设位置以及规格型号应根据设计中的规定来配备和确定。信息插座底座的固定方法应以现场施工的具体条件来定，安装必须牢固可靠，不应有松动现象。信息插座应有明显的标志，可以采用颜色、图形和文字符号来表示所接终端设备的类型，以便使用时区别，以免混淆。1.1CCTV系统施工方法及措施保安监控及防盗报警系统的安装主要包括前端各种探测器摄像机及云台的安装、线缆的铺设、监控室内控制设备及监视设备的安装、电源及接地保护装置的安装等。为了提高系统的安装施工效率，确保该系统保质而科学有序的进行，根据我公司多年的施工经验，我们提出该系统应按下列安装程序进行，同时在各施工程序实施中应遵守的原则和注意事项说明如下：（1）线槽、管线的架设依据设计图纸中前端各探头、摄像机的具体位置及控制室的位置和现场的实际情况、测量和确定主线槽及分线槽（线管）的走向进行线槽及线管的架设工作，作为此项工作应遵守的原则如下：1)槽的规格应确保应铺设线缆的数量并留有相应的合理空间。2)弱电线槽与强电线槽确保一定的距离，线槽与上顶板留有充足的空间，确保布线和盖板不受影响。3)线槽的架设应平直牢固，桥架接口应平整，接缝处应紧密平直。4)线槽与线管连接一定加锁扣，确保连接牢固。98 1)配合土建、装修施工做好预埋件的预埋，确保位置准确无遗漏。（1）线缆的铺设各种线缆的铺设是系统中及其重要的工作。它关系到系统单机及总体联调工作是否顺利的关键，因此进行施工中应符合下列要求：1)铺设线缆前做好线槽及线管内的清理工作。2)线缆的铺设符合《工业企业通讯设计规范》和《建筑电气设计技术规程》有关规定。3)视频电缆的弯曲半径应大于电缆直径的15倍。4)用于室外的线缆应具有防机械损伤保护，引入室内接口处应加防水装置。5)铺设线缆时防止过力抻拉，出入线槽、线管处应加保护措施，防止线缆的损坏。6)线缆的两端应留有充足的余量，并标明永久性的记号。7)控制室内的线缆应从控制台及机架底部引入，应顺直无扭曲并还应成捆绑扎。8)电梯机房内布管走线需做到美观整齐。（2）摄像机安装1)摄像机安装前应按下列要求进行：a)将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装。b)对于吸顶安装的彩色半球摄像机，使用快丝可直接安装到天花板上，并用衬板进行加固。c)对于电梯专用摄像机，可直接安装在电梯轿厢的顶部。d)对于彩色快球摄像机，首先检查摄像机的安装尺寸，在适当位置安装。2)在搬动，架设摄像机过程中，不得打开镜头盖。3)摄像装置的安装应牢靠、稳固。4)从摄像机引出的电缆宜留有适当的余量，不得影响摄像机的转动。摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。5)先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。（3）监视器机架、控制台、设备机柜的安装控制室内控制台、监视器机架、设备机柜的安装好与坏，是一项不可忽视的工作，是系统整体效果的展示，因此应做到下列要求：98 1)机架、机柜安装应垂直平稳，垂直偏差应小于2%。2)多个机架、机柜并排一起，面板应在同一平面上，前后偏差小于5mm，机架之间的连接应牢固，中间缝隙小于5mm。3)机柜内的部件安装牢固，确保内置设备的牢固、端正。4)控制台应安放平稳，要置于有利监视的位置，并使监视器不得面向窗户，避开直射光线，而影响图像质量。5)多个控制台的拼接应保持台面的一致，拼接处的缝隙应小于5mm。6)控制台面整洁无划痕，附件完整，紧固可靠。7)控制台内的各种接插件和控制设备牢固安放固定并便于操作。8)各操纵键盘及按钮应方便于操作者。9)控制室内的接地母线的路由规格应符合设计要求。10)铜带母线应光滑无毛刺，绝缘层无破损，与机架连接应牢固。（1）监视器的安装1)监视器应端正、平稳，安装在监视器机柜(架)上。应是良好通风散热环境。2)主监视器距监控人员的距离应为监视器荧光屏对角线长度的4-6倍。3)避免日光或人工光源直射荧光屏。荧光表面背景，光照度不得高于100X。4)监视器机柜(架)的背面与侧面距墙不应小于0.8M。5)监视器的外部调节旋钮、开关，应暴露在便于操作的位置。（2）双鉴探测器安装1)双鉴探测器安装要牢靠，吸顶安装时上面要加衬板。2)尽量避开空调风口及其它热源或强光源。3)探测器中端应加防破坏电阻。4)线缆连接要可靠。（3）控制设备的安装1)控制矩阵应端正、平稳安装，机柜内设备应安装牢固，安装所用的螺钉、垫片、弹簧、垫圈等均应按要求装好，不得遗漏。2)将硬盘录像机的输出接到监视器上，进行录像回放显示等。3)控制台或机架框内插件设备均应接触可靠，安装牢固，无扭曲、脱落现象。4)监控室内的所有引线均应根据监视器，控制设备的位置电槽和进线孔。5)所有引线在与设备连接时，均要留有余量，并做永久性标志，以便维修和管理。98 1)报警控制主机和键盘安装在立面墙上或置于工作台上。2)警号放置在报警效果较好的位置。（1）供电与接地1)电视监控系统应由可靠的交流电源回路单独供电，配电设备应有明显标志。2)供电电源应采用220V，50±1Hz的单相交流电源。电压偏移允许±10%，超过此范围时，应设电源稳压装置。交流稳压的标称功率一般不得小于系统使用功率的1.5倍。3)摄像机、探测器、控制电源应采用24V/AC或12V/DC电源供应，应集中处理于弱电房内，并须预留20%备用扩充容量提供日后的扩容要求。4)对在紧急情况下必须继续工作的摄像机、探测器，应保证其正常供电和足够的照度。5)摄像机、探测器应由监控室引专线统一供电。对离监控室较远的设备统一供电确有困难时也可就近解决，但必须与监控室为同相的可靠电源，并由监控室操作通断。（2）系统调试1)设备调试前的准备工作系统设备进行调试前应作充分的前期工作，这是确保单机及系统联调顺利有序的进行不可缺少的环节，应遵守如下要求：a)准备好经校验过的各种仪器仪表（万用表、示波器、信号发生器、监视器等）。b)电源检测：合上监控系统的电源总开关，检测交流电源电压，检查稳压电源装置的电压表读数、线路排列等。合上各电源分路开关，测量各输出端电压、直流输出端的极性，确认无误后，给每一回路送电，检查电源指示灯等。检查各设备的端电压。c)对各种线缆进行校对，检查接线是否正确，有无短路的现象，绝缘电阻是否满足要求。采用250V兆欧表对控制电缆绝缘进行测量，线芯与线芯、线芯与地线绝缘电阻不应小于0.5MΩ。用500V兆欧表对电源电缆进行测量，其线芯间、线芯与地线间的绝缘电阻不应小于0.5MΩ。d)接地电阻测量，对本系统中的金属保护管、电缆桥架、线槽和各种设备的金属外壳均应与地连接并保证可靠的电气通路。98 a)对电压进行检测，合上电源总开关，检测交流电压及稳压电源是否符合要求，分别合上各电源分路开关，测量各输出电压及直流输出的极性，确认无误后给每一回路送电，并检查各设备的端电压是否满足技术要求。1)系统的单机调试系统的单机调试决定于整个系统联调的工作，因此做好单机调试应符合下列要求：a)检查各路的线缆是否畅通，有无短路情况。b)测量电压、电流是否在要求的指标之内。c)通电后对摄像机、镜头、云台进行调试并做好纪录。d)可遥控摄像机，要求静止和旋转过程中图像清晰度变化不大，云台运转平稳、无噪音，电动机不发热，速度均匀。e)调整摄像机，使各项指标满足说明书的参数，云台运转平稳符合观察范围。f)检查探测器的灵敏度，做好纪录并将灵敏度调到恰好为止。g)把一路防区信号接入主机，然后单独检测该路探头报警情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。2)系统的整体联调系统的整体联调是关系到系统功能是否能够实现的关键，因此做好系统联调工作应遵守下列要求：a)对每台设备(摄像机、探测器等)进编号。b)做好各种线缆与主机的连接工作，准确无误，连接可靠。c)作为控制主机与报警主机及控制键盘的连接工作，准确无误，连接可靠。d)确保各种线缆连接无误时方可供电，并检查各种设备指示灯是否正常。e)做好每项工作的记录工作，及时解决出现的问题。f)检查各路信号是否正常，并做好记录。g)检查控制系统对各路信号控制是否有效。h)检查监控系统及报警两系统的联动功能是否符合设计要求。（1）系统竣工验收在各项设备单体调试、系统调试完毕后。按照施工图对每项试验做好记录，当各项技术指标都达到要求时，系统并经过24小时连续运行无故障，绘制竣工图，准备好施工评定资料，向业主提供施工质量评定资料。98 依据相关标准和规范，对照系统检测报告、设计文件，检查安全防范系统（工程）的构成（配置）、主要功能、主要技术指标和施工验收，是否符合要求。1)检查系统选用的技防产品，是否符合国家或公共安全行业有关标准和管理的规定（有无质量证明）。2)中心控制室是否按要求配备了通信联络手段，是否具有自身防范、防火和雷电防护等安全设施。整个系统有无备用电源，其容量是否符合要求。3)检查系统的操作功能，如系统布防、撤防、旁路、切换、控制、联动、显示、记录、打印、回访等是否正常。4)检查系统有无对操作人员的管理，如优先操作等级。5)检查应设防的周界、区域和部位是否都采取了设防措施。作步行测试抽查、防拆保护抽查。检查警戒范围有无盲区，防拆保护是否24小时有效。6)检查是否按图施工。如有局部调整或变更时，应查看建设(使用)单位和设计、施工单位双方认可的更改审核单。7)检查是否有隐蔽工程随工验收单。8)检查前端设备的安装位置、安装质量、线缆连接是否符合规范要求。9)检查控制室终端设备的安装是否平稳牢靠、操作是否灵活、维修是否方便安全、是否等电位接地、接地线缆及连接方法是否符合要求、机架接线是否整洁、标识明显牢靠。验收结尾：工验收组负责人、技术验收组负责人和资料审查组负责人应现场填写竣工报告移交验收委员会主任。经双方对验收报告中各项内容评审通过并签字确认以后，验收工作完成。1.1报警系统施工方法及措施1.1.1入侵探测器的安装（1）各类入侵探测器安装，应根据可选用产品的特性及警戒范围要求进行安装。（2）周界入侵探测器的安装，位置要对准，防区要交叉。室外入侵探测器的安装应符合产品使用要求和防护范围。（3）底座和支架应固定牢靠，其导线连接应采用可靠连接方式。98 （1）外接导线应留有适当的余量。1.1.1被动式红外报警器安装被动式红外探测器根据现场探测模式，可直接安装在墙上、天花板上或墙角，其布置和安装如下：（1）选择安装位置时，应使报警器具有最大的警戒范围，使可能的入侵者都能处于红外警戒的光束范围之内。（2）要使入侵者的活动有利于横向穿越光束带区，这样可以提高探测灵敏度。因为探测器对横向切割(即垂直于)探测区方向的人体运动最敏感，故安装时应尽量利用这一特性达到最佳效果。（3）布置时要注意探测器的探测范围和水平视角。（4）为了防止误报警，不应将PIR探头对准任何温度会快速改变的物体，诸如电加热器、火炉、暖气、空调器的出风口、白炽灯等强光源以及受到阳光直射的门窗等热源，以免由于热气流的流动而引超误报警。同时也要注意PIR永远不能安装在某些热源(如暖气片、加热器热管道等)的上方或其附近，否则同样会产生误报警。警戒区内最好不要有空调或热源，如果无法避免热源，则应与热源保持至少1.5m以上的间隔距离。（5）警戒区内注意不要有高大的遮挡物遮挡和电风扇叶片的干扰，PIR不要安装在强电设备附近。（6）PIR的产品多数是壁挂式的，需安装在寺面或墙角。一般而言，墙角安装比墙面安装的感应效果好。安装高度为2-4m，通常为2-2.5m。1.2巡更系统施工方法及措施（1）巡更点安装将巡检点埋藏在水泥墙中，表面加标识。（2）设备安装1)根据巡更路线的长短设计巡更点的布置方案：一百米一个巡检点，重要或复杂地段地点必须埋设巡更点。2)98 巡更器的配置：原则上每条巡更路线分三班巡逻，每班一套感应巡更器，该设置可根据实际情况定夺。1)正确安装软件，将巡更路线上的每个埋墙式巡更点的八位号码所对应的实际地点描述在软件中一一对应设置好（注意一定不要设置错误，否则将来统计查询将会出错）。2)使用过程中，规定一定的周期下载数据，正常为一星期，如一星期数据大于2000条，可缩短周期。3)由专门管理人员处理数据，对巡更数据进行存储备份、将有关查询和统计报表提交管理部门。（1）管理软件安装1)按照本手册说明正确安装巡检系统软件。2)在提取数据时，数据电缆的DB9接口一端连至电脑串口，USB接口一端连至巡检器。3)进行巡检器和电脑通讯任何操作时，巡检器都必须处于通电状态，否则操作不成功。1.1一卡通系统施工方法及措施1.1.1门禁系统（1）读卡机的安装1)读卡机的安装应符合技术说明书的要求。2)读卡机应距地1.4米安装。3)读卡机应安装在坚固而不易振动的墙面上，要用2-3个螺丝固定。4)读卡机的安装应使其前面不应有障碍物。（2）门禁控制箱的安装要求1)门禁控制箱的固定应不少于四个螺丝，保证牢固。位置的选择要隐蔽，为防破坏，控制箱的位置应设置在每个被控制门的门里。2)门禁控制箱的交流电源线应不经开关引入，交流电源线应单独穿管走线，严禁与控制信号线穿在同一管内。3)门禁控制箱的控制信号线，从控制中心到每层的第一个门禁控制器采用弱电线槽敷设，其后面的门禁控制箱可以采用弱电线槽和电线管两种方式安装。98 1)门禁控制箱应安装在吊顶内，吊顶天花板应预留施工人孔。（1）门禁锁安装要求根据门的实际情况应考虑采用电磁锁和电插锁两种方式。办公室的门采用断电闭合的电插锁，走道门应采用断电开的电插锁。有些门若不具备安装电插锁，可以用电磁锁安装。（2）常规连接程序1)在被控门室内靠近门的上方适当位置安装门禁控制器。先把随机附件两只安装架用螺钉固定在门禁控制器的外壳上，再将门禁控制器固定在墙上，在门禁控制器旁（一米之内）配备220V交流电源插座一只。注意：所有引线不能从同一个孔中通过，应将读卡机线、出门钮线穿一个孔；交流电源线、锁电源线穿一个孔。2)在被控门外墙右侧约1.3-1.4米处定出感应读卡机的安装位置，并在其中钻一穿墙孔，将感应读卡机电缆按要求可靠连接。电缆穿入室内引至门禁控制器，把感应读卡机固定，外观要平直美观。3)在被控门内墙右侧约1.3-1.4米处定出出门按钮的安装位置，牢固安装，引出一组双芯电线至门禁控制器。4)磁性感应开关磁铁部分安装于门上，将开关部分安装于门框上，并把开关用双芯线引至门禁控制器。如不装磁性感应开关，应将门禁控制器的4—6用短接线跨接。5)在被控门（以向外开木门为例）上钻一个12毫米通孔，在孔的两侧各钻一个7毫米的肓孔，孔深10毫米左右，将电磁锁附件中的固定栓从门外面穿入门内，将固定螺钉（8毫米）穿过衔铁将其固定于门上旋紧。6)将电磁锁一侧的保护帽取下，用内六角扳手插入孔中松开螺钉，取下一侧的固定板，将锁体安装样板撕开贴于门框相应位置钻孔后，把固定板用的螺钉固定在门框上，再按拆卸的相反程序把锁体安装在固定板上；用双色铜芯电线将电磁锁与门禁控制器正确连接，注意电源正、负。（3）系统调试设备安装完成后，进入设备调试阶段，设备调试过程如下：1)调试准备工作98 设备调试前先要检查线路，设备安装情况。同时准备好调试设备，安排好调试时间。调试时间大概为工程基本竣工时间（装修最终阶段），此时进行调试即避免了给装饰造成破坏，又避免了业主正式进场后给业主带来不便。1)调试内容a)调试门锁：由于安装时门锁不一定会全部都正常锁死，所以要进行校正。同时校正门锁接线，避免接线错误。b)控制器调试：对于控制器的调试，首先考虑安装位置，安装高度（是否有利用调试、维护），其次考虑安装后的控制器是否可以独立工作（在服务器关闭后）。c)主控设备调试：进行设备管理编程、软件数据编程、权限设置等主控设备的设置调试。2)调试技术特点a)检查:传输线路配线是否正确，线路编号是否正确。b)线路接头的制作和线路的连接。c)机房系统设备的调试和信号调试应符合设计要求。d)系统线路传输损耗测试。1.1.1停车场系统（1）根据设计方案、现场情况确定设备摆放位置；1)确定道闸及读卡设备摆放位置2)确定道闸及读卡设备摆放位置时首先要确保车道的宽度，以便车辆出入顺畅，车道宽度一般不小于3米，4.5米左右为最佳；3)读卡设备距道闸距离一般为2.5米，最近不小于2米，主要是防止读卡时车头可能触到栏杆；4)对于停车场，读卡设备应尽量摆放在比较水平的地面，否则车辆在上下坡时停车读卡会比较麻烦；5)对于停车场，道闸上方若有阻挡物则需选用折杆式道闸，阻挡物高度-1.2米即为折杆点位置；6)98 道闸及读卡设备的摆放位置直接关系到用户使用是否方便的问题，一但位置确定管线到位后，再要更改位置则会给施工带来很大的麻烦，因此对于在这方面工程经验不是很多的工程人员来说，先将道闸及读卡设备安装到位，然后模拟使用者，会同甲方人员一起看定位是否合适，最后再敷设管线。（1）管线敷设管线敷设相对比较简单，在管线敷设之前，对照停车场系统原理图及管线图理清各信号属性、信号流程及各设备供电情况；信号线和电源线要分别穿管，对电源线而言，不同电压等级、不同电流等级的线也不可穿同一条管。（2）设备安装1)出入口机、道闸的安装a)浇铸一高10-20CM的防水防撞的安全岛（安装基座），并在出入口机、道闸底座中部预埋铺设管线。b)用四个膨胀螺栓将出入口机、道闸固定在安全岛上。c)设备安装在平整、坚固的水泥基墩上，保持水平，不倾斜，它与读卡机中心间距0.9m左右。2)地感线圈的埋设a)地感线圈埋设是在出入口车道路面铺设完成后或铺设路面的同时进行的；b)采用环型线圈，埋在车路地下中间部位，在安装时考虑到是否碰触周围金属，在周边0.5m平面范围内不能有其他金属物品。感应线圈至机箱处的线缆采用金属管保护，并牢固固定。c)当路面铺设好或正在铺设路面时，在出入口机、道闸安装位置附近的车道上，切一线圈放置槽（线圈放入切槽内，切槽宽为1.5CM），地感线圈尺寸为200CM（长）X80CM（宽）X5CM（深）；d)将地感线沿切槽绕5―6圈，并将线圈的两个端子引入出入口机、道闸的机箱内，并用水泥或沥青填充切槽。3)LED中文显示屏进出口处的显示屏设置在明显处，并立金属杆，把屏幕固定在金属杆顶部。安装时考虑防护措施，在大屏幕周围安装防撞保护立柱。4)系统调试98 停车场系统不同于其它系统工程，例如土建工程等。设备的调试是保证系统正常运行必不可少的，非常重要的环节。通过调试使得整个系统达到设计指标，实现当初所需求的功能。调试分为单机终端调试和系统联网调试。只有在单机调试全部通过的基础上才能进行系统联网调试。按图纸方案，检查所有设备和接线。按照各大小设备部件的功能，进行全面调试，包括线路的信号传输和设备功能的可靠性，所有的性能调到最佳状态，以达到合同的建设标准，满足用户的需求。调试完成后，需经过一系列的测试方能保证在使用过程中出现的各种情况的设置的正确性和完整性，从而避免因设置等人为原因导致的错误。主要调试内容为：1)一般使用操作反复进行调试；2)收费规则设置和使用调试；3)出卡机大量发卡及联动辅助功能调试；4)网络系统大量数据传输调试；5)各种特殊情况操作调试；6)系统容错调试等等。（1）工程竣工验收工程的最后一个阶段是验收阶段。首先是我司内部自验。在调试完成的基础上逐项进行验收、抽验，检查是否达到合同或国家及有关部门规范标准的要求。自检合格后填制自检记录及验收报告，然后再向业主提出验收申请。验收通过表示着工程的结束，我司将开始逐项移交给业主。除了系统移交外，竣工资料的移交也是非常重要的。工程后期着手开始整理竣工图，产品的产地证明、质量合格证，施工中间资料等竣工资料，待工程移交的同时将竣工资料也一并移交给业主。材料设备和工程质量、技术指标、文档。验收工作由甲乙双方项目负责人共同执行。经双方对验收报告中各项内容评审通过并签字确认以后，验收工作完成。1.1酒店锁系统施工方法及措施客房门锁系统主要是门锁的安装，将锁一侧的四个白色保护帽取下，用附件中的内六角扳手插入四个孔中松开螺钉，取下一侧的固定板，将附件中的锁体安装样板撕开贴于门框相应位置钻孔后，把固定板用附件中的螺钉固定在门框上，再按拆卸的相反程序把锁体安装在固定板上即可。由于安装时门锁不一定会全部都正常锁死，所以要进行校正。校正以后进行读卡调试。98 1.1卫星有线系统施工方法及措施（1）线路及传输线路安装用四屏蔽铜轴电缆和F型插头按系统图连接各设备，将220V电源引至稳压电源供各设备使用。将有设备的机箱板芯装进箱体内，连接由视台引来的铜轴电缆和传输干线。接好220V交流电源线。本系统采用45MHZ-860MHZ范围内全频带的电缆电视分配传输系统。系统主干采用SYWV－75－9型电缆，用户线采用SYWV－75－5型电缆，首先检查管路敷设是否完整；然后在所敷设的管路内穿入钢丝带线；电缆转弯应均匀圆滑，弯弧外部应保持垂直或水平成直线，电缆转弯的最小曲率半径应大于60mm；竖向敷设电缆应绑扎，绑扎后的电缆应相互紧密靠拢，外观平直整齐，线扣间距均匀，松紧适度；水平槽内电缆应顺直，尽量不交叉，电缆不得溢出槽道，在电缆进出槽道部位和电缆转弯处应绑扎固定；电缆接头处应平齐，不得损伤芯线的绝缘；敷设电缆的牵引力应不超过缆线允许张力的80%，瞬间最大牵引力不得超过缆线允许张力的100%，主要牵引力应加在缆线的加强件上；线缆敷设时应随时检查电缆外观无划痕、无损伤；敷设线缆时，必须电缆盘上方放出并保持松弛弧形，放线敷设过程中应使电缆不出现扭转、打小圈、螺旋波浪等现象；线缆敷设完毕，应检查是否良好，接头做防潮处理，不得进水；在线缆两端做好标记；用盒盖封闭过线盒。（2）卫星天线的安装卫星电视接收系统的卫星天线的安装包括基础安装、天下安装、天线极化匹配调整、天线的调试等。1)基础安装在卫星天线的产品说明书中详细的标注了天线预埋件及预埋地脚螺栓的尺寸和各种要求，在说明书的表格中列出了在不同风速下，天线各支撑点的最大拉力、压力及横向力。建筑结构工程师根据基础说明书设计出符合天线要求的地基。卫星天线安装在建筑物的顶部，一般的多安装在屋顶。对于在已经建成的建筑屋顶上，设置天线基础是比较复杂的，不能直接固定在建筑屋顶上，一般按照天线各支撑点的几何尺寸设计一套钢筋混凝土梁系或钢梁梁系，梁系支承载建筑物的栓子上或钢筋混凝土剪力墙上或砖墙上。天线架设在梁上，梁通过基墩将力传到柱子和墙上，基墩要设置钢筋，使它能够承受天线传过来的拉力或压力。2)天线安装98 卫星天线基础建好后，就可以进行卫星天线安装了。常规的安装步骤如下：a)固定卫星天线底座：将天线的底座安装在水泥基座上，要拧紧螺帽；b)拼装反射面：不要使反射面变形，也不能划伤反射面；c)将底座和天线固定：将反射面和支架连接，并且一起安装在底座立柱上，并且要求上下左右调节自如可靠；d)安装馈源支撑杆：将高频头、馈源安装到支撑杆上，并将它装到天线的中央，根据作业面的大小和距地面的高度，可选择吊车吊装或搭脚手架等方法。1)天线极化匹配的调整天线安装好之后，必须对极化器进行调整，以适合对应电视频道输出的极化方式才能接收到好的图像。a)根据卫星下行信号的极化方式，调整天线极化器：弄清极化器安装图的视角是面对天线或是背对天线向馈源看过去是很重要的，后馈天线表示从矩形波导口向馈源方向看过去，而前馈天线也是表示从波导口向馈源方向看过去。安装小口径天线时，往往是面向天线从波导口向馈源方向看。安装大口径天线时，往往是背向天线从波导口向馈源方向看。对照安装图安装极化器时，常因视角的不同而装反，而无法收到信号。b)调整极化角：在卫星覆盖波束中心之外，由于地面天线所在地理位置于卫星波束中心的经度差和地球曲率的影响，存在极化角，即卫星发射的水平极化波极化相对要接收点卫星接收天线水平极化的夹角。极化角的存在会引起极化损耗，如果不调整极化角，消除影响，损耗将造成信号质量严重下降。2)高频头的安装与调整高频头的安装较为简单，将高频头的输入波导口与馈源或极化器输出波导口对齐，中间加密封橡胶垫圈，并用螺钉固紧。高频头的输出端与中频电缆线的播送相接拧紧，并敷上防水粘胶或橡皮防水套，加钢制防水保护管套效果更理想。98 数字卫星电视接收时应用数码专用高频头，，由于不可避免的频偏和漂移，为使接收机工作在最佳状态应对高频头输出中频频率进行微调。先让它接收卫星上的模拟信号，并降低或升高频率使噪声点最小、图像最佳，再转回进行数字台接收。避免使用劣质高频头，这是数字卫星接收质量的保证（1）调制解调器安装将卫星电视信号的视频和音频信号再送入射频接收机和调制器，调制成某个频道的标准电视信号，然后经混合器混合、放大器放大后，送入有线电视网络，供网络内的用户接收。（2）分支分配器安装方法在预留盒内，把现场来的电视线先安装上F头，把F头安装在分支器或分配器上，在保证线缆不打死弯的情况下，把分支器分配器固定在预埋盒内，用盒盖盖上预埋盒即可。安装位置应根据施工图纸并结合有关规范及用户指定来确定电气设备安装的平面部位、标高、朝向等。线缆芯及线缆屏蔽与终端器连接完好，避免虚接、减少信号损耗。（3）终端安装检查盒子有不平之处，应及时检修平整。暗盒的外口应与墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢固。对于压接，先将盒内电缆接头剪成100-150mm的长度，然后把250mm的电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm，留出3mm的绝缘台和12mm芯线。安装工程布线应符合国家规定“电气装置工程施工及验收规范及国家颁发的有关规范及规定”。（4）系统内的接地为了减少对CATV系统内器件的干扰和防止雷击，金属部件要求屏蔽接地，即线路中设置的放大器、衰减器、混合器、分配器等的金属屏蔽层、电缆线屏蔽层及器件金属外壳应全部连通，整个系统宜用一点接地方式，接地母线应采用铜质线，接地电阻不得大于1。在使用中为了确保安全，雷雨天气应将电视机电源插头和共用天线插头从插座中拔出。在该项目的防雷接地系统，我公司对有线电视系统的接地有统一安装要求。系统安装完毕后由我公司安排总包﹑监理和业主一起测试及交工试运行，并提交测试记录和试运行报告。我公司保证所建议的设备可与系统兼容运行。（5）注意事项1)在管内或线槽内的穿线﹐应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。2)不同系统﹑不同电压等级﹑不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。3)导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。(98 小截面系统连接可以绞接，绞接匝数应在五匝以上，然后搪锡，用绝缘带包扎。1)管线经过建筑物的变形缝（包括沉降缝﹑伸缩缝﹑抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。2)接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有相应的标号。（1）系统调试1)天线对卫星的调整天线对准卫星的调整主要是调节天线的仰角和方位角，而仰角和方位角的测量一般有两种情况，一种是用实际测量法测量，另一种是用查表法查得。、天线的方位角和仰角的确定是在天线被固定之前，要求天线的主轴准确指向卫星。调节方法如下：a)根据需要调节仰角大小的仰俯螺钉，使仰角符合要求；b)松开水平方向的螺母，水平转动天线，直到接收到电视信号；c)利用寻星仪器和电视监视器对天线进行细调，根据电视信号的雪花多少来确定；d)降低信号输入，进一步细调接收位置，直至电视信号的雪花减至最少。e)最后固定各个螺钉，锁定天线位置。2)调试的准备a)系统设备安装好后，按连接图准确接好各连接线路；b)对设备的各个部件进行检查，确保设备完好；c)逐个设备接通电源，顺序为：配电柜、稳压器、监视器、卫星接收机、天线电源，确保没有什么异常反应；d)接收节目调试。3)接收机的调整卫星接收机的调整主要是在机器的前后台的面板上，不同的卫星接收机的面板指示灯其功能和位置会有所不同，因此，可参照卫星接收机的使用说明书。一般的卫星接收机面板的开关和指示灯的各项具体功能和调整方法为：e)卫星接收机的前面板的指示和调整²电源开关按钮：接通或关闭接收机；²天线电源指示器：指示供给至安装在卫星天线上高频头的电源；98 ²待机状态指示器：显示交流电源线插入接收机，但是机器直流工作电源切断，处于等待状态；²极化调整指示器：在极化器被调整时闪烁；²面板锁定指示器：当卫星接收机后面板的接收模式选择开关设定为锁定位置时，面板锁定指示器亮，此时除了面板上的电源外，其他功能键均不起作用；²信号电平指示器：指示来自卫星天线的输入信号电平的高低；²频道/伴音频率指示器：显示所选频道号码或音频副载波频率；²音频去加重指示器；显示所选择的音频去加重的方式；a)卫星接收机后面板的指示和调整²射频调制输出插座：输出调制信号；²电视天线输入插座：接收来自VHF天线的信号；²输出频道选择开关：控制选择调制器的输出频道；²接地端子：将此端子接地，就能获得防止雷击事故的良好防护；²电平控制器：可增大或减少自动增益控制信号电平，以便调整非常弱或非常强的射频输入信号；²极化器电源输出口：此端子提供极化器的5V电源；²极化调脉冲输出口：为极化器作输出控制；²伴音输出电平控制：用于调整音频输出电平的高低；²音频输出插座：为电视机或音频系统等其他音频设备提供音频输出信号；²视频输出插座：为电视机或录像机等其他视频设备提供视频输出信号；²复合输出插座：提供未滤波复合带宽视频输出信号；²视频输出电平控制器：调解视频输出信号电平的大小，该电平在工厂内已调好，因此一般的无需调节；（1）系统竣工验收1)线缆的敷设在两端应留有余量，并标示明显永久性标记。2)各类电缆插头的装设应按产品特性的要求，箱电缆、馈线等安装做到接触良好，牢固，美观。3)用户线在房间内穿管暗敷。4)98 在室内墙壁上安装的有线电视器件、系统输出口用户盒，做到牢固，美观，导线连接正确，接线牢靠。1)防雷接地电阻应小于4Ω，设备金属外壳及器件屏蔽接地线截面符合有关要求。接地端连接导体牢固可靠。2)防雷接地线的截面和焊接倍数符合规范要求。3)电视系统管线应满足有线电视电缆传输衰减、屏蔽、弯曲屏蔽、弯曲半径、防潮、防火、防雷等要求，严格保持与其它系统安全间距。1.1客房控制系统施工方法及措施1.1.1控制箱内的布线要求设备板组装时合理安排控制板、继电器、变压器、熔断器、端子排、护桥架的布局，同时做到：（1）外观配线应整齐，避免交叉，并应固定牢靠。（2）电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易退色。（3）端子板的每个接线端，接线不得超过两根。不得使用带腐蚀性的助焊剂。1.1.2控制箱安装配线箱均采用明装方式，配线箱下沿距地面1.4米。采用胀管与墙体固定。进线孔采用橡胶护口进行密封。待所有线缆都进入箱体后，对线缆进行绑扎、分束、固定。上述工作进行完毕后，将箱盖锁好。1.1.3导线敷设通迅导线敷设：系统通讯导线采用型号为网络双绞线，总线敷设至弱电机房，做好标记以便检修维护方便，其他各类信号按类别分别采用双绞线导线、控制线，低压电源线采用红、兰双芯护套线。在控制器部位留2米长度，所有线缆敷设后在设备箱体内缠绕、防护好，防止被有意、无意的损坏。98 敷设步骤如下：首先在所敷设金属管内穿入钢丝带线，然后在管的两端加上塑料护口，以防管口划伤电线，最后利用带线将电线穿入钢管内，上述工作完成后，将中间过渡用的接线盒用金属盖封好。桥架内敷设时，做法是首先将桥架内的污物清理干净，并利用棉纱对桥架进行清理，然后再进行导线敷设，敷设完成后，将桥架顶板盖好。1.1.1线路校对线路敷设完成（通常是局部线路完成）后，采用万用表对线路进行校验，同时将校验好的线路用号码管进行标记，以便以后查对，并作好校线记录。1.1.2绝缘阻值测量对所有线路在校对完成后都将其对地进行绝缘阻值测量，测量仪器采用500V的兆欧表，要求测量结果不能低于20MΩ，将测量结果作详细记录备案。1.1.3系统调试（1）系统调试由专业工程师负责，根据系统特殊要求确定控制方案，保证控制精度，做好调试数据记录整理工作，确保维护、改进的方便、准确，同时为系统集成提供全面、准确的数据。（2）常规设备的自控调试需在手动运行正常、运行稳定的前提下进行，注意做好现场的提示标识，防止发生意外。（3）成套设备调试需由厂商技术人员配合，包括提供准确的接线图、加电程序等，与自控系统保持一致，对底层集成的冷水机组，确认准确的I/O码、名称、类型等，确保提供正确的信息。1.1公共广播系统施工方法及措施1.1.4广播机房设备安装机柜采用槽钢基础安装时，应先检查槽钢基础是否直，尺寸是否满足机柜尺寸，机柜直接稳装在地面时先在地面上弹线。用螺栓、地脚螺栓固定；将各设备装入机柜，上好螺丝，固定平整。98 将各设备用导线连接好，做好接地。喇叭、声柱箱、控制器、插座板等器具安装应牢固可靠，导线连接排列整齐，线号正确清晰。屏蔽线和设备保护地线不应大于4Ω（有特殊要求除外）。压接时应配有平垫和弹簧垫，压接应牢固可靠。自立式柜如果设置在活动地板上，基础槽钢必须在地面内生根。大型自立式柜或多台柜不允许浮摆在活动地板上。同一室内的吸顶喇叭应排列均匀、成行、成线。所装的喇叭箱、控制器、插座等标高应一致，平整牢固。喇叭周围不允许有破口现象，装饰罩不应有损伤，并应平整。各设备导线连接正确、可靠、牢固。箱内电缆（线）应排列整齐，线路编号正确清晰。线路较多时应绑杂成束，并在箱（盒）内留有余量。检验方法：观察检查。自立式柜安装应牢固、平整，其平直度允许偏差为1.5/1000；成排柜在同一立面上的水平度允许偏差3nn；柜间连接缝不得大于2mm。基础槽钢应平直，允许偏差1/1000，单全长不得超出3mm。基础槽钢应可靠接地。稳装后，其顶部应高出地面10mm。检验方法：吊线、尺量检查。1.1.1注意事项设备之间、干线与端子之间连接不牢固；应及时检查，将松动处紧牢固。使用屏蔽线时，外铜网与芯线相碰：按要求外铜网应与芯线分开，压接应特别注意。用焊油焊接时，非焊接处被污染：焊接后应及时用棉丝擦去焊油。由于屏蔽线或设备未接地，会造成干扰：应按要求将屏蔽线和设备的地线压接好。喇叭接线不牢固、阻抗不匹配，造成无声或者音量不符合要求：应及时进行修复，并更换不适合的设备。大型喇叭箱安装不牢，不平整，音量较打时会产生共振：应将喇叭箱安装牢固，并且安装位置正确。紧急广播线与普通广播线的连接不准确，造成功能不齐备：应及时将错接的线改正过来。喇叭的护罩被碰扁：应及时进行修复或更换。修补浆活时，喇叭被污染，或安装孔开得过大：应将污物擦净，并将缝陷修补好。98 同一室内的喇叭的排列间距不均匀，标高不一致：在安装前应弹好线，找准位置，如标高的差距超出允许偏差范围应调整到规定范围内。1.1灯控系统施工方法及措施1.1.1实施的前提（1）强电部分全部完工，并且在强电配电箱中为模块预留足够位置。（总线与强电线同时敷设）（2）用户对于照明系统的具体需求已经明确，内部装修部分同步实施。1.1.2控制线缆的敷设（1）设计实际施工图结合工程现场情况，包括配电箱的位置及用户确定的控制面板的位置，确定控制线的走向位置。（2）线缆牵引用一条拉线（通常是一条绳）或一条软钢丝绳将线缆牵引穿过墙壁管路、天花板和地板管路。所用的方法取决于要完成作业的类型、线缆的质量、布线路由的难度（例如：在具有硬转弯的管道布线要比在直管道中布线难），还与管道中要穿过的线缆的数目有关，在已有线缆的拥挤的管道中穿线要比空管道难。不管在哪种场合都应遵循一条规则：使拉线与线缆的连接点应尽量平滑，所以要采用电工胶带紧紧地缠绕在连接点外面，以保证平滑和牢固。如果牵引多条“4对”线穿过一条路由，可用下列方法：1)将多条线缆聚集成一束，并使它们的末端对齐。2)除去一些绝缘层以暴露出50～100mm的裸线，将多条导线互相缠绕起来形成环。3)将拉绳穿过此环，并打结，然后将电工带缠到连接点周围，要缠得结实和不滑。（3）测试各照明单元间连通状况：信息传输速率、衰减率、距离接线图、近端串扰等因素。测试结果表示可以满足照明系统控制信号正确传递的要求。（4）清理现场98 保持现场清洁、美观；对墙洞、竖井等交接处要进行修补；各种剩余材料汇总，并把剩余材料集中放置一处，并登记其还可使用的数量。1.1.1模块的安装（1）实际施工方法为了完成模块的安装，要求工程现场中强电配电箱的尺寸除了可以安装强电部分以外，还要留出足够大的空间安装模块。模块的具体尺寸如下：40*180mm（四路）、40*180mm（六路）、80*180mm（八路）、70*180mm（EIB电源供应器）。（2）模块的安装1)模块采用DIN导轨式安装，十分方便。在安装时需要注意在模块的周围要留出足够大的空间，以方便在模块上穿线。2)接地：智能照明系统统一与其它弱电系统做大楼的联合接地，接地电阻不大于1欧姆，配电箱箱体接保护地。由于在箱体内电磁干扰很大，所以在箱体内将采用五类屏蔽双绞线，并且屏蔽线应一端接地（也可在配电箱体内统一接地，即接在箱内的接地端子上）。3)干燥及通风：由于配电箱室由强电部分的施工人员安装的，所以，我公司建议配电箱应选择具有良好干燥及通风的地方挂墙安装，应尽量避免安放在可能发生漏水或有凝结水的管道或设备下方，若有水珠掉进模块中的电子控制板上，将导致线路板损坏。4)查盘：察看控制线与模块是否接好，只有保证线路接好，才能为下面的调试工作打下好的基础。²对电源接线的零线和火线进行检查²通过测量，以证实接线的正确性1.1.2控制面板的安装（1）实际施工方法控制面板应该安装在便于用户操作的地方，所以实际安装位置根据用户的需求来完成。（2）控制面板的安装控制面板在用户确定了安装位置以后，将安装在确定的墙面或柱子上时，他98 离地面的高度宜为300mm。控制面板采用86盒式的安装。控制面板应选择具有良好干燥及通风的地方挂墙安装，应尽量避免安放在可能发生漏水或有凝结水的管道或设备下方。1.1.1系统调试（1）系统调试前要确定以下内容1)系统的设备全部安装完毕，线路敷设和接线应全部符合设计图纸的要求。2)基本软件编程、组态、系统各单元的逻辑与地址的设定基本完成，包括图形制作、网络各结点名称、地址与代号等。3)负责调试的工程师熟悉本工程的全部图纸、资料及相关系统的工艺，并向参加调试的人员进行技术交底。调试人员在负责调试的工程师的指导和组织下，按要求完成本工程的调试工作。4)对设备外观和安装状况进行检查。5)调试环境条件的检查。本系统的调试环境、工业卫生要求（温度、湿度、防静电、电磁干扰等），应符合设备使用说明书规定，如无规定要满足如下条件：主控制设备宜设置在防静电的场所内，现场控制设备和线路敷设应避开电磁干扰源与干扰源线路垂直交叉或采取防干扰措施。环境湿度：10％-85％相对湿度，并无结露现象。环境温度：0-40摄氏度。6)电源检查：系统供电电源和接地的检查。（2）各系统设备调试1)模块的调试²设备外观和安装状况的检查。²确认硬件、接线的位置与该软件的软件地址名称、型号、状态图形符号组别、平面图形位置、端接点方式和标记完全一致，检查主机或局域网之间的各设备之间通信是否正常。²使用笔记本电脑在模块上以手动控制方式，按本系统监控点设计要求，对其进行程序的编写。2)控制面板的调试²设备外观和安装状况的检查。²确认接线是否正确，检查主机或局域网之间的各设备之间通信是否正常。²98 使用笔记本电脑在控制面板上根据用户对于每一个按钮的控制需求，将编写好的程序手动输入。1.1.1系统竣工验收（1）系统的接线检查按系统设计图纸要求，检查主机与设备、通信接口之间的连接、传输线型号规格是否正确。通信接口的通信协议、数据传输格式、速率等是否符合设计要求。（2）系统通信检查主机及其相应设备通电后，启动程序检查主机与本系统其他设备通信是否正常，确认系统内设备无故障。（3）系统监控性能的测试1)系统是否能完成设计方案的定时启停和调光功能，准确度是否符合要求。2)在系统集成中，是否完成与其他系统的联动，延时和反应速度是否符合要求。3)画面切换响应时间的测试4)数据采集的实时性测试5)数据统计功能的测试（4）检验合格评定对于所有点进行100%检测。检测时允许不合格的项目进行整改修复。如果有一个控制项目因无法修复而不合格，则综合结论判不合格。与控制项目无关的监视项目不合格的数量超过相应总数的1%，则综合结论为不合格（5）系统验收所应提供的文档1)具备各种设计技术文档与资料。2)提供工程质量隐蔽验收资料、工程施工记录和测试记录、系统调试报告和运行记录与报告。框架结构及安装过程的检验由我公司的质量部门担任。箱体组装首先是装像素管并整形，对外观是否漏水做检查；然后进行后盖装配，固定电源风扇；最后进行单元箱体的72小时连续高温老化测试并做外观全检。在箱体组装过程中要做防静电控制，测试完成后喷涂覆膜剂，以保证防潮、防腐、防锈和阻燃功能。98 1.1会议系统-大宴会厅施工方法及措施（1）工程技术特点由于多媒体会议系统工程技术是汇集了多项学科知识的一项综合技术，它随着多媒体会议系统相关技术的发展而发展的。尤其是会议、会议、视频、灯光设备的性能和档次越来越高，专业会议工程技术的重要性就越来越强。同样的造价，不同的设计，工程质量会有高低之分；同样的设备，不同的设施，工程质量也会有高低之分。归纳起来会议工程的特点：1)工程量不大，但工程技术含量高；2)工程灵活性强，但承担的责任重。（2）工程技术的要求作为技术含量高，承担较大责任的专业会议系统工程在施工技术上有着特殊的要求。1)要拥有合格的施工队伍。因为会议系统工程的施工必须是高效而可靠的，如果没有一个合格的施工队伍，不光设计方案不能得到有效的实施，而且施工质量也难以得到保证，在这只队伍里应该有：具有相关技术许可证的电工，焊工以及电子技术员等，同时尽量是一些有会议系统工程施工经验的人员，这样的施工队伍才能保证工程顺利地完成；2)工程的施工一定要严格按照设计进行。因为会议系统工程是一项复杂的工程受理论设计和施工技术的影响较大，如果在工程施工中凭想象凭经验地蛮干，肯定会带来不良的后果，而设计是在充分地了解了各种情况并进行了一系列计算后完成的，必须成为施工工作进行的依据。3)工程必须按照相应的技术规范进行施工。会议工程在施工时会涉及到不同的工种，这些工种的施工技术要求和安全措施不尽相同，只有认真地执行这些技术规范，才能保证各个施工环节的质量，才能保证施工人员的安全。（3）会议系统施工1)管线和挂接件的预埋。98 管线和挂接件的预埋一般需要在工程项目确定后就应该马上开始；挂接件的预埋位置和吊装强度一定要得到建筑技术人员确认，否则安全性无法得到保证，通常，需要埋设在水泥结构里的管线要选择质量好些的钢管，口径按照所穿的线缆多少来决定；穿过顶棚、装饰墙体的管线，一般选用铁制或防火PVC线槽，主要是穿线施工方便，容纳的线缆量较大，又能防火；对于埋设距离较长的管线，一定要在一定的距离开设检修口，最后必须注意的是，预埋管线的工作几乎是无法更改的，一旦决定了在什么地方，埋多少，怎么埋，而且预埋完工后，要想更改就不太可能了，所以预埋前一定要认真地分析设计，明确设备的数量、位置、供电情况及控制方式，在此基础上提出准确的管线数量、口径和走向。1)各种棚，架的焊接和安装这项工作尽量与装饰工程交叉进行，因为在施工中难免开启一些孔洞以及对已有的装饰物产生破坏，这些都需要装饰部门协助完成，在焊接的过程中，一定要让具有焊接资格的工人操作，这样做除了方式安全的要求外，主要是焊接质量直接关系到棚架的吊装强度，不能马虎，同时，因为焊接施工通常都是与装饰工程同时进行的，现场会有一些易燃物，所以施工中一定要注意防火，待焊接牢固，油漆完成后，就应该开始这些棚安装了，安装的安全性同样非常重要，必须有建筑技术人员比较充足的时候才能开始吊装；最后就是，所有的安装件都必须增设可靠的保护措施，这样的安装才有安全的保证。2)各种线缆的铺设这项工作虽然比较简单，但是也应该认真进行，特别是穿管这一项，容不得一点马虎，铺设线缆道德要掌握合理的方法，例如穿管时钢丝与要穿的线缆应该捆扎牢固，扎头要得减小阻力，必要时涂抹少量的润滑油；其次线缆损坏或错乱的麻烦；再者就是要在线缆铺设时认真对线缆进行检查，象外皮是否破裂，屏蔽层是否损坏以及芯线是否断裂等等；最后，一定要在铺设的线缆上做好明显的标记，以备安装设备和日后检修时使用。3)各种设备的安装设备的安装必须在装饰完工、线缆铺设正确后进行，因为会议系统的设备不仅价格较贵，而且许多设备需要避免尘土的沾染，装饰工程凌乱的现场是不适合安装设备的，设备的安装首先应该注意开箱时要仔细检查，因为许多国外设备的包装非常规范，有一些重要的备件或说明书可能单独隔离在包装盒的底层，很容易在拆箱时随包装盒一起扔掉；其次设备安装前应该认真阅读产品说明书，以掌握正确的安装方法、步骤。例如；许多电脑灯的灯泡和镀膜玻璃都要求佩带棉线手套安装，不允许直接用手去接触；最后就是设备安装要牢固，保护措要完备，特别是灯光设备，位置高、重量大而且以常运动，一般又在舞台或舞池的上方，所以必须绝对确保安全。4)供电线路，控制线路和信号线路的连接98 这是一项需要细致认真和技术性的工作，所以应该由技术过硬责任心强的人员进行，在线路的连接时，首先要求方式必须确保在无电状态下进行，因为会议系统设备的电源供应要求不尽相同，如果在安装时就提供电源，不仅安全性差，而且很容易损坏设备；其次，要求施工符合电器安装规范，因为电器安装规范是检验方式是否合理的标准，所以按照规范施工与否，达到期的工程质量是完全不同的，许多按照规范施工的正规的工程内行一看就知道活儿干得“漂亮”；再者，要求各种插接件，大型工程中需用要的各种二芯、三芯、莲花接头、卡侬插头、多芯插头的数量非党大，经常需要几个人同时制作很长时间才能完成，如果在焊接前不了解正确的连接方法和焊接方法，可想而知返起工来会有多么麻烦，所以一定要弄清楚，例如：欧洲的一些会议产品的卡侬脚和一般通用的编号不一样，千万不能焊错；一些灯光的控制线要求屏蔽较高，如果焊接不合理，就有可能使灯光产生误动作；最后要求线路中所有的火线，零线，地线及屏蔽线的连接必须准确无误，在电源供应方面，要注意的是：会议和灯光的某些设备使用的电源以常会引起误会，例如：有些设备使用110V的交流电，而随机的变压器是单独插接的，如果连接线路时将它遗忘，而直接将设备的电源插头插在于220V的电源上，后果就可想而知了；又比如：一些同边设备使用的是低压交流电，有的又使用低压直流电，它们的插头外形很相似，如果不注意的话，供上电后轻者导致声音反相低消，声压降低，音质变差的后果，同时也容易导致设备外壳带电，留下安全的隐患；从屏蔽来讲，系统网络抗干扰的能力，主要决定于系统屏蔽是否正确及屏蔽是者不工作，重者就会损坏设备，而供电线路相位的错误则可能会影响到音箱的相位，从而否正确及屏蔽质量的高低，常常在一些工程中发现：要么没有进行屏蔽，要么屏蔽层形成闭环回路；要么就是屏蔽线连接错误没有形成屏蔽网络抵抗不了干扰，甚至有些工程的施工人员将信号地和电源的零、地、屏蔽线和信号线这几个要领混淆，胡乱连接，不光抗不了干扰，还会带来大量的干扰，所以一定要先实实在在地把这些概念理解清楚。1)对安装、供电线路、连接情况的检查98 因为会议工程的整个系统涉及的连接点和插接件比较多，在安装时也有可能因为个别的原因发生错误，所以，细致的检查是有必要的，一般的检查包括设备安装安全性，供电线路是否合理，各插接件的连接是否正确等，另外还有一个重要的检查项目就是：仔细检查每一件设备的状态设置是否满足设计要求，这点绝对不能忘记，否则极易造成设备损坏，这些状态包括；功放在桥接要求时，桥接开关是否置位；各设备的电源选择开关是否合适；灯光设备是声控还是电控；电脑灯的地址码是否设置正确；投影机的输入方式设置等等。1.1UPS系统施工方法及措施（1）搬运要求在UPS主机运输、移位过程中，应该保持主机直立状态，不得将主机倾斜或使其经受跌落等冲击。在进行搬运之前，必须仔细阅读主机中的随机安装手册，严格按照手册指示操作。（2）安装要求UPS主机及其电池必须安装在满足消防安全部门规范要求的场所；UPS系统的最小安装空间前部>1.0米、后部>1.0米、顶部>0.50米、右面>0.80米、左面>0.10米空间要求；UPS系统的安装基础应该满足承重的要求，各个容量等级的主机、电池及电池柜的重量详见随机手册；在进行安装之前，必须仔细阅读主机中的随机安装手册，严格按照手册指示操作。（3）接线要求在设计和施工过程中必须符合国家及当地对于电气布线的技术规范要求；对于各个容量等级主机输入、输出、电池输入的最低接线要求详见随机手册；非线性负载可能产生大于100％的中线电流，中线的线径不得小于相线的线径并应适当加粗；该机型的主机进线方式推荐后部进线，并且各输入、输出导线应该留有1米以上的余量，以使得在需要维修时可以向前移动主机；控制及通信线的选择需考虑其机械强度、因长度而造成的线路压降、抗电磁干扰等因素，推荐使用0.75mm2截面以上的铜芯软绞线。1.2防雷系统施工方法及措施（1）防雷模块安装根据业主需求和信号参数如工作电压、频率、信号端口耐受电压等选择产品型号，将模块底座安装于35mm98 标准导轨上，将信号线压接于接线孔内即可。如果信息系统遭雷击后怀疑模块被损坏的话可以拔下模块，插接于专用检测仪器上，即可检测。拔出模块后线路处于导通状态，不影响线路正常工作。（1）机房接地保护机房内敷设等电位均压网，并应和大楼的接地系统相连接。等电位网宜采用M形网络，各设备的直流地以最短的距离与等电位网相连接。在机房四周沿墙体敷设规格为3mm*30mm的铜排，中间再用规格为1mm*30mm的铜带绕成120cm*120cm的网格，铜带相互交叉处做好可靠性连接，这样形成机房内部等电位接地网。再将机房所有的设备和机架用16平方的多股铜芯线就近与强电井接地排等电位接地。注意外来导体的布置：外来导体包括金属、水管、电缆线及铠装外皮或电缆金属管。所有的水管和电缆应埋地进入机房，水管和电缆铠装外皮和保护金属管应在进入机房时接地，电缆应选用铠装电缆或穿金属管埋地进入机房电缆相线和中继线应通过避雷器接地。1.1桥架预埋管施工方法及措施1.1.1线槽敷设方法、措施金属电线槽的安装须符合GB50258-1996《电气装置安装丁程lKV及以下配线丁程施丁及验收规范》规范的要求。电线槽的安装，一方面要便于以后的敷管和布线，又不影响别的单位施工，另一方面要美观整齐。金属电线槽安装时，吊点和支持点的距离，应根据工程具体条件确定，一般在直线段固定间距不应大于3米，在电线槽的首端、终端、分支、转角、接头及进出接线盒处不应大于0.5米。在弱电井中，电线槽沿墙敷设，用塑料胀管配自攻螺丝固定。在吊顶内敷设电线槽时，用吊架悬吊安装，吊杆用四号角钢制作，对较小的槽，用L型支架固定，而较大的电线槽，用U型支架固定。角钢上部通过膨胀螺栓固定在楼板上，角钢与电线槽之间用拉钉连接固定。吊装金属电线槽在吊杆安装好以后，进行电线槽的组装，首先应安装干线电线槽，后安装支线电线槽。金属电线槽的连接应无间断，直线段连接应采用连接板，用垫圈弹簧垫圈、螺栓螺母紧固，连接处间隙应紧密、平直。在电线槽的两个固定点之间，电线槽与电线槽的直线段连接点只允许有一个。电线槽必须以1．25m至1．5m之间距支承于墙上或悬挂于天花板上，并须完全垂直和水平。在加上电缆之荷载后不应有明显的弧垂。在电线槽之悬挂点上须加一块厚度不小于3mm98 之加强垫板或垫片，其截面不得小于电线槽之半。在供电讯线用之垂直电线槽内沿其底面必须固定一块厚度不小于20mm之加强垫板或垫片以安装垂直及倒装的电话电缆。按图标设置分支电线槽。除电讯电线槽外，垂直电线槽内必须装置支持装置以防止由于电缆白重而弓起电缆下垂及电缆受到张力。跨过沉降缝处的电线槽必须考虑伸缩及保持接地的连续性。所采用的方式必须预先经建筑师／工程师批准。进入电缆槽之地点必须防止浸水或加以防水保护。在安装线路前，所有电线槽上之破损及尖锐的边缘必须予以清除。电线管与电线槽之连接必须使用镀锌的联接管箍与套筒。电线槽上不得有敲落孔，开孔必须于工地钻孔。在切割后，电线槽之尖锐边缘必须磨平以免擦伤电缆并须涂以防腐蚀油。当电缆槽盖打开后、在电缆可能从槽中落出之处须装设防护条或其它适合的夹持装置。所有电线槽须在当地方涂上其系统认别的每个中文字须为50mm高。地板内电线槽系统：整个地板内电线槽系统之安装必须按照制造厂商之指示进行。整个地板内电线槽系统必须于浇灌面层前安放妥当。出线盒和分线盒顶标高须于丁地确定。电线槽系统安装时，每个连接必须紧密以保证接地之连续性。电线槽、分线盒及出线盒均必须座于平整光滑地曲上。当底面稍有不平或较为粗糙可抹一层薄薄的面层作底。在电线槽顶上必须加一层金属线网以保持与混凝土的粘接。在电线槽系统安装中及安装以后，整个系统必须妥善地加以保护与遮盖以免浸水及进入垃圾。1.1.1线管敷设方法、措施（1）管与管连接：直接将导管插入直管接头或套管接头，用扣压器在连接处施行点压即可。（2）管与盒连接：先将螺纹管接头与接线盒连接，再将导管插入螺纹管接头的一端，然后用扣压器在螺纹管与导管街头出施行点压即可。导管连接示意图详见文字叙述中附表内容：表7（3）注意事项1)电线管不宜穿过建筑物、构筑物或设备的基础。当必须穿过时，应另设保护管或采取其它措施。2)电线管路敷设及管内穿线的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关规范的规定。3)电线管路弯曲处敷设，不应有折皱、凹陷、裂纹等缺陷，其管材弯扁程度不应大于管外径的10%。4)98 KBG管电线管路明敷设时，支架、吊架的规格，当设计无要求时，不应小于下列规定：²圆钢：直径6mm。²扁钢：30mm×3mm。²角钢：25mm×25mm×3mm。²埋注支架应有燕尾，埋入深度不应小于80mm。1)电线管路水平或垂直明敷设时，其水平或垂直安装的允许偏差为1.5‰。全长偏差不应大于管内径的1/2。2)电线管路明敷设时，排列应整齐，固定点牢固、间距均匀。电线管路最大间距要求表详见文字叙述中附表内容：表93)电线管路明敷设时,其固定点所采用器材与终端、弯头中点、电气器具或盒（箱）边缘的距离，宜为150～300mm。4)电线管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。5)管电线管路暗敷设时，管路固定点应牢固，且应符合下列规定：²敷设在钢筋混凝土墙及楼板内的管路与钢筋绑扎固定，固定点间距不应大于1000mm；²敷设在砖墙、砌体墙内的管路，剔槽宽度，不应大于管外径5mm。固定点间距，不应大于1000mm；²敷设在预制圆孔板上的管路平顺，紧贴板面，固定点间距不应大于1000mm。6)KBG管电线管路连接，应采用专用工具进行，不应敲打形成压点。严禁熔焊连接。管路为水平敷设时，扣压点宜在管路上、下方分别扣压；管路为垂直敷设时，扣压点宜在管路左、右侧分别扣压。7)KBG管电线管路，当管径为Φ25及以下时，每端扣压点不应少于2处；当管径为Φ32及以上时，每端扣压点不应少于3处。且扣压点宜对称，间距宜均匀。扣压点深度不应小于1.0mm。且扣压牢固，表面光滑，管内畅通。管壁扣压形成的凹、凸点，不应有毛剌。8)线管进入盒（箱）时，应一孔一管，采用螺纹接头连接并应锁紧，管与盒连接采用I型螺纹接头，管与箱连接应采用Ⅱ型螺蚊接头（又称爪型螺纹接头）。9)98 KBG管及其金属附件组成的电线管路，当管与管、管与盒（箱）连接符合上述管路连接规定时，连接处可不设置跨接线。管路外壳应有可靠接地。但不得熔焊连接。也不得作为电气设备接地线。1.1.1线缆敷设方法、措施本项目工程由于系统较多，所用线缆的类型和规格就比较多。主要包括非屏蔽双绞线，大对数电缆，同轴电缆，普通铜芯线、信号线、屏蔽线和控制电缆等。（1）电缆的敷设方法：1)线缆在敷设前，应做外观和导通检查，并用500V兆欧表测量绝缘电阻，其电阻值不应小于5MΩ。2)敷设线缆要合理安排，不宜交叉，敷设时防止电缆之间及电缆与其他硬物体之间的摩擦，固定时，松紧要适度。3)在同一线槽内的不同信号、不同电压等级的电缆应分类布置，最好不要将强电线路敷设在同一线槽内。4)电线穿管前应清扫管路，穿线时不应损伤导线。5)信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的线管。6)控制盘内端子板两端的线路，均应按施工图纸编号。7)每个接线端子最多可以接两根导线。8)导线与端子板、仪表、电气设备等连接时，应留有适当余量。（2）具体实施细节如下：管路敷设时，管路弯曲处不应有褶皱、凹穴和裂缝现象。弯曲程度不应大于管外径的1/10，弯曲半径不应小于管外径6倍。管入盒、箱、桥架处管口应平整、无毛刺。管口露出箱盒上于5mm，用锁母固定，接地处应跨接良好。管口露出锁母的丝扣2---4扣，并应一管一孔，孔的大小应与管径相吻合，管道连接处清洁、美观、电气连接牢靠、严密。管路超过下列长度时应加些防水、防暴接线盒，无弯时30m，一个弯时20m，两个弯时15m，三个弯时8m。如无法加接线盒时，应将管径加大一号。铁制箱、盒严禁用电、气焊开孔，必须用专用开孔器开孔。智能化系统的配线原则上可采用同槽分离方式敷设，但电压大于65V以上的辅助供电回路应另管敷设。特别是视频信号与动力线之间应有良好屏蔽和隔离，防止信号窗口窜扰和电磁干扰。98 视频线长度不够，需接头时，采用专用对接接头连接，屏蔽线的屏蔽层与上位机及下位机要有可靠接地，接地电阻小于4欧姆。设备接线时接头必须上焊锡再接入端子。开关件安装，其必须稳固、牢靠，高度按规定标准，并保证横平、竖直。精密设备安装时带手套操作。线缆敷设时，必须在电缆盘上方放出并保质松弛。放线过程中线缆严禁打小圈，螺丝波浪等现象，视频线中间如要接头需专用电缆头连接，多股线与设备使用铜线进行连接。设备处导线连接时应根据实据情况留有的余量，导线按图纸提供的线号标签进行标识，根据编号进行子接线。设备安装牢固、美观，顶装设备横竖成列，墙装设备端正一致，资料整理正规、完整无遗漏，各种现场变更手续齐全有效。1.1.1地下管线及其它地上地下设施的保护加固措施在工程开工前，由建设单位或与有关部门积极联系，核实工程范围工程所在地及周围的上下水、通讯电缆、人防工程等情况，针对具体情况做相应的措施。根据甲方指定的建筑，在其范围内认真观察地上设施，并详细记录其准确位置，应在进场前做出防护措施，设置临时围墙，并挂牌加以警示，晚间挂长明灯，以防有人误入，并派专人加以管理。对地下管线及设施一方面根据地上设施，分析其地下管线及设施的方位、走向，另一方面向有关部门申请索取本地设施资料对可能存在的地方不得随意开挖、打木桩、搭临建。对于有电路、光缆通过的区域应避免在该处设蓄水池、排水沟。工地设专业小组对地下管线及其它地上地下设施的加固保护进行指导、检查，并责任到人，发现问题一查到底，决不姑息。1.1机房工程施工方法及措施1）墙面装饰装修工程，所用材料的类型、品种、规格及施工工艺应符合设计要求。2）管道、设备等的安装及调试应在建筑装饰装修工程施工前完成，当必须同步进行时，应在饰面层施工前完成。装饰装修工程不得影响管道、设备等的使用和维修。涉及燃气管道的建筑装饰装修工程必须符合有关安全管理的规定。98 3）建筑装饰装修工程的电器安装应符合设计要求和国家现行标准的规定。严禁不经穿管直接埋设电线。4）室内外装饰装修工程施工的环境条件应满足施工工艺的要求。施工环境温度不应低于5℃。当必须低于5℃气温下施工时，应采取保证工程质量的有效措施。5）建筑装饰装修工程施工过程中应做好半成品、成品的保护，防止污染和损坏。6）建筑装饰装修工程验收前应将现场清理干净。7）特种门安装除应符合设计要求和本规范规定外，还应符合有关专业标准和主管部门的规定。8）金属门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。金属门窗防腐处理及填嵌、密封处理应符合设计要求。9）金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连接。检验方法：观察。10）金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂纹。检验方法：观察；轻敲门窗框检查；检查隐蔽工程验收记录。11）金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。检验方法：观察；开启和关闭检查。12）特种门的质量和各项性能应符合设计要求。检验方法：检查生产许可证、产品合格证书和性能检测报告。13）特种门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。检验方法：观察；尺量检查；检查进场验收记录和隐蔽工程验收记录。14）带有机械装置、自动装置或智能化装置的特种门，其机械装置、自动装置或智能化装置的功能应符合设计要求和有关标准的规定。检验方法：启动机械装置、自动装置或智能化装置，观察。15）特种门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。检验方法：观察；手扳检查；检查产品合格证书、性能检测报告和进场验收记录。16）吊顶标高、尺寸、起拱和造型应符合设计要求。检验方法：观察；尺量检查。98 17）饰面材料的材质、品种、规格、图案和颜色应符合设计要求。当饰面材料为玻璃板时，应使用安全玻璃或采取可靠的安全措施。检验方法：观察；检查产品合格证书、性能检测报告和进场验收记录。18）饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的2/3。检验方法：观察；手扳检查；尺量检查。19）吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应进行表面防腐处理；木龙骨应进行防腐、防火处理。检验方法：观察；尺量检查；检查产品合格证书、进场验收记录和隐蔽工程验收记录。20）明龙骨吊顶工程的吊杆和龙骨安装必须牢固。检验方法：手扳检查；检查隐蔽工程验收记录和施工记录。21）各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。检验方法：观察；检查隐蔽工程验收记录和施工记录。22）玻璃隔墙工程所用材料的品种、规格、性能、图案和颜色应符合设计要求。玻璃板隔墙应使用安全玻璃。23）玻璃隔墙表面应色泽一致、平整洁净、清晰美观。24）玻璃隔墙接缝应横平竖直，玻璃应无裂痕、缺损和划痕。25）玻璃板隔墙嵌缝及玻璃砖隔墙勾缝应密实平整、均匀顺直、深浅一致。26）旧墙面在涂饰涂料前应除疏松的旧装修层，并涂刷界面剂。27）混凝土或抹灰基层涂刷溶剂型涂料时，含水率不得大于8%；涂刷乳液型涂料时，含水率不得大于10%。木材基层的含水率不得大于12%。28）基层腻子应平整、坚实、牢固，无粉化、起皮和裂缝；内墙腻子的粘结强度应符合《建筑室内用腻子》（JG/T3049）的规定。29）水性涂料涂饰工程施工的环境温度应在5~35℃之间。30）涂饰工程应在图层养护期满后进行质量验收。31）水性涂料涂饰工程所用涂料的品种、型号和性能应符合设计要求。32）水性涂料涂饰工程应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和掉粉。98 1主要部位质量保证措施1.1总体管理措施（1）设立测量放线小组，专职测量和保证线路的精确度，将线缆损耗降到最低点。（2）结合本工程的特点，在开工前制定详尽的施工组织方案和质量目标计划及质量保证措施，设立质量管理小组对工程质量实行全面监控，有计划、有组织地对各分项工程进行预控，实行过程目标控制，以分项保分部，以分部保单位工程，从而达到较高的质量水平。（3）设立工程流水作业与相应的施工小组，各小组负责不同的工作任务提高工程效率和进度。（4）采用信息化技术作为主要管理手段，建立信息化的管理平台，在施工过程中对整个工程的工期、质量、成本进行有效的控制。编制详细而周密的施工整体控制计划，明确各专业进场和配合及交出时间，以保证整体计划的按期实现。加强工程管理，搞好各工种各专业的配合协调，加强对各专业部分的质量控制，通过严密完善的公司质量管理体系，确保质量目标的实现。（5）根据施工现场场地的概况，施工场区内将施工区、生活区及办公区相对分开部署，尽量避免相互间的影响。1.2质量保证体系1.2.1施工质量管理组织机构施工质量的管理组织是确保工程质量的保证，其设置的合理，完善与否将直接关系到整个质量体系能否顺利地运转及操作，在本工程中，我公司将以以下的组织机构来全面地进行质量的管理及控制。98 1.1.1质量管理职责施工质量管理组织体系中最重要的是质量管理职责。职责明确，是落实责任到位、有效管理的首要条件。（1）项目经理的质量职责项目经理作为项目的最高领导者，对整个工程的质量全面负责，在保证质量的前提下，平衡进度计划，经济效益等各项指标的完成，并督促项目所有管理人员树立质量第一的观念，确保《质量保证计划》的实施与落实。（2）技术负责人（质量经理）的质量职责技术负责人作为项目的质量控制及管理的执行者，应对整个工程的质量工作全面管理，从质保计划的编制到质保体系的设置、运转等，均由项目总工程师负责。同样，作为项目总工程师应组织编写各项方案，作业指导书，施工组织设计，审核分包商所提供的施工方案等，主持质量分析会，监督各施工管理人员质量职责的落实。技术负责人也是项目的质量经理。（3）质检人员的质量职责质检人员作为项目对工程质量进行全面检查的主要人员应有相当的施工经验和吃苦耐劳的精神，并对发现的质量问题有独立的处理能力，在质量检查过程中具有相当的预见性，提供准确而齐备的检查数据，对出现的质量隐患及时发出整改通知单，并监督整改以达到相应的质量要求。（4）施工组长的质量职责施工班组组长作为施工现场的直接指挥者，首先其自身应树立质量第一的观念，并在施工过程中随时对作业班组进行质量检查随时指出作业班组的规范操作，质量达不到要求的施工内容，并督促整改，施工班组组长也是各分项施工方案，作业指导书的主要编制者，并应做好技术交底工作。1.1.2质量控制体系的运行质量控制体系是按科学的程序运转，其运转的基本方式是PDCA的循环管理活动，通过计划、执行、检查、总结四个阶段经营和生产过程的质量有机地联系起来，形成一个高校的体系，来保证施工质量。（1）设置各阶段工作准备首先，以我们提出的质量目标为依据，编制相应的分项工程质量目标计划。这个分目标98 计划应使项目参加管理的全体人员均熟悉了解，作到心中有数。其次，在目标计划制定后，各施工现场管理人员应编制相应的工作标准并对施工班组交底实施，在实施过程中进行方式、方法的调整，以使工作标准完善。再次，在施工过程中，即使工序质量控制过程中无论是施工班组组长还是质检人员均要加强检查，在检查中发现问题并及时解决，以使所发现质量问题解决于施工之中，并同时对这些问题进行汇总，形成书面材料，以保证在今后或下次施工时不出现类似的问题。最后，在实施完成后，对成型的设备安装用户或公共系统设备进行全面检查，是否符合设计、工艺要求的程序以发现问题，追查原因，对不同原因进行不同处理方式，从人、原材料、施工方法、环境、工艺水平方面进行讲座并形成改进意见，再根据这些改进意见使施工工序进入下次循环。本工程由若干个分部工程所组成，而每个分部工程由若干个分项目工程所组成，因此工序的质量保证对工程的施工质量保证，将产生决定性的影响。（1）体系的动作方式质量保证体系是运用科学的管理模式，以质量为中心，制定的保证质量达到要求的循环系统，质量保证体系的设置可使施工过程中有据可依，但关键是在于运转正常，只有正常以质量控制体系来予以实现。在本工程的施工过程中，我单位将开展全面质量管理小组活动（即TQM活动），对工程质量进行全面管理，并对重点和难点部位进行重点攻关，确保本工程质量达到优良样板工程。（2）运转的保证落实1)施工质量控制体系的保证²项目领导班子成员应充分重视施工质量体系的运转的正常，支持有关人员开展的围绕质量保证体系的各项目活动。²配备强有力的质量检查管理人员，作为质量保证体系中坚力量。²提供必要的资金，添置必要的设备，以确保体系运转的物质基础。²制定强有力的措施、制度、保证质量保证体系的运转。²每周召开一次质量分析会，对在质量保证体系运转过程中发现的问题进行处理和解决。²工序质量控制是整个施工质量控制体系的关键，要落实工序质量控制计划，这是对一般工序和关键工序质量控制的全部活动进行预防性的统筹安排，必须从工序质量控制点的制定、分析、制定有效的管理办法等来制定。98 1)施工质量控制体系的落实施工质量控制体系主要围绕‘人、机、物、环、法’五大要素进行的，任何一个环节出了差错，则势必使施工的质量达不到相应的要求，故在质量保证计划中，对施工过程中的五大要素的质量保证措施必须予以明确的落实。a、‘人’的因素施工中人的因素是关键，无论是从管理层到劳务层，其素质责任心等的好坏直接影响到本工程的施工质量。故对于‘人’的因素的质量措施主要从：人员培训、人员管理、人员平定来保证人员的素质。在进场前，我们将对所有的施工管理人员及施工劳务人员进行各种必要的培训，关键的岗位必须持有相关的上岗证书才能上岗，在管理层积极推广计算机的广乏应用，加强现代信息化的推广；在劳务层，对一些重要的岗位，必须进行再培训，以达到更高的要求。在施工中，我们既要加强人员的管理工作，又要加强人员的评定工作，人员管理及评定工作应是对项目的全体管理层及劳务层，实施层层管理、层层平定方式进行，进行这两项工作其目的在于使进驻现场的任何人员在任何时间均能保持最佳状态，确保工程能顺利完成。b、‘机’的因素进入现场的施工管理，机械化程度及精度的提高为工程更快、更好地完成创造了有利条件。但机械对施工质量的影响也越来越大，故必须确保机械处于最佳状态，在施工机械进场前必须对进场机械进行一次全面的保养，使施工机械在投入使用前已达到最佳状态，而在施工中，要使施工机械处于最佳状态就必须对其进行良好的养护、检修。在施工过程中我们将制定机械维护计划表，保证在施工过程中所有施工机械在任何施工阶段均能处于最佳状态。c、‘物’的因素材料是组成本工程的最基本的单位，也是保证外观质量的最基本的单位，故材料采用的好坏将直接影响本工程的内在及外观质量，‘物’的因素是最基本的因素。确保‘物’的质量，我们必须从施工用材进行综合地落实。d、‘环’与‘法’的因素‘环’指施工工序流程，而‘法’是指施工的方法，在本工程的施工建设中，必须利用合理的施工流程，先进的施工方法，才能更好、更快地完成本工程的建设98 任务。在本《施工组织计划》中，我们已对施工流程及施工方法作了介绍，其具有先进性、科学性和合理性，但在施工过程中能否按《施工组织计划》中的有关内容进行全盘落实才是确保本工程施工质量的关键，只有建立良好的实施体系，监督体系才能按制定设想目标完成本工程的施工任务。1)各施工阶段性的质量保证措施质量控制内容主要分为施工准备阶段、施工阶段、交工验收阶段三个部分。按照这三个不同阶段的特点，必须针对性地采取阶段的质量保证措施来对本工程各分部分项工程的施工进行质量控制。a、施工准备阶段主要任务施工准备是为保证施工生产正常而必需事先做好的工作，它不仅在开工前要做好，而且贯穿整个施工工程，确保施工生产顺利进行，确保工程质量符合要求。²建立质量管理组织机构、明确分工、权责；²建立完善的质量保证体系和质量管理体系，编制《质量保证计划》；²根据《项目管理手册》规定、要求建立项目的管理制度体系；²建立完善的计量及质量检测器具、技术和手段；²对工程项目施工所需的劳动力、原材料、半成品、构配件进行质量检查和控制，确保符合质量要求和可以进入正常运行状态，并编制相应的检查计划；²进行设计交底，图纸会审等工作；²根据本工程特点确定工程流量、工艺及方法；对本工程将要采用的新技术、新设备、新工艺、新材料均要审核极其技术审定书及运用范围；²检查现场的测量标准，建筑物的定位线施工设备安装线等。b、施工控制阶段主要任务²完善工序质量控制，把影响工序质量的材料、施工工艺、操作人员、使用设备、施工环境等因素都纳入管理范围。²及时检查和审核质量统计分析资料和质量控制图表，抓住影响质量的关键问题进行处理和解决。²严格工序间交接检查，作好各项隐蔽验收工作，加强受检制度的落实，对达不到质量要求的前道工序决不交给下道工序施工，直至质量符合要求为止。98 ²对完成的分项目工程，按相应的质量评定标准和办法进行检查、验收。²审核设计变更和图纸修改。²同时，如施工中出现特殊情况，隐蔽工程未经验收而擅自封闭，掩盖或使用无合格证的工程材料，或擅自变更替换工程材料等，项目总工程师有权向项目经理建议下达停工命令。a、交工验收阶段主要任务加强工序间交工验收工作的质量控制；竣工交付使用的质量控制:²保证成品保护工作迅速开展，检查成品保护的有效性、全面性。²按规定的质量评定标准和办法，对完成的单位工程，单项工程进行检查验收。²核查、整理所有的技术资料，并编目、建档。²在保险阶段，对本工程进行回访维修、增补、修订已有的预防纠正措施。1.1.1质量保证措施（1）施工计划的质量控制1)在编制施工总进度计划、阶段性进度、月施工进度计划等控制计划时，应充分考虑人、财、物及任务量的平衡，合理安排施工工序和施工计划，合理配合各施工段上的操作人员，合理调拨原材料及周转材料，施工工具，合理安排各工序的轮流作息时间，在确保工程安全及质量的前提下，充分发挥人的主观能动性，把工期抓上去。2)鉴于本工程的工程量大、工期紧，故在施工中应以树立样板为本工程的最高宗旨。如果工期和质量两者发生矛盾，则应把质量放在首位，工期必须服从质量，没有质量的保证也就没有工期的保证。3)无论何时都必须在项目经理部树立起安全质量放首位的概念，但工期的紧迫，就要求项目部内的全体管理人员在施工前做好充分的准备工作，熟悉施工工艺，了解施工流程，编制科学、简便、经济的作业指导书，在保证安全与质量的前提下，编制每周、每月直至整个总进度计划的各大小节点的施工计划，并确保其保质、保量地完成。98 （1）技术制度、技术策划执行质量的保证1)图纸会审施工技术的先进性，科学性、合理性决定了施工质量的好坏。发放图纸后，业内技术人员会同施工班组组长先对图纸进行深化、熟悉、了解，提出施工图纸中的疑点、难点、错误，在图纸会审及设计交底时予以解决。2)关键、特殊工序的策划根据设计图纸的要求，在施工前，项目技术负责人明确本工程的‘特殊工序’‘关键工序’，即施工过程中，质量难以控制，或要采取相应的技术措施、新的施工工艺才能达到保证质量目的的工序。项目技术负责人组织业内技术人员、施工班组组长、质检人员进行深入研究，编制相应的作业指导书，从而在技术上对此类问题进行周密保证，并在实施过程中予以改进。质检组针对质量通病易发工序制订质量通病预防工艺措施。3)技术交底在本工程施工过程中将采用二级交底模式进行技术交底。第一级为项目技术负责人（质量经理），根据经审批后的施工组织设计、施工方案、作业指导书，对本工程的施工流程、进度安排、质量要求以及主要施工工艺等向项目全体施工管理人员，特别是施工组长、质检人员进行交底。第二级为施工组长向班组进行分项专业工种的技术交底。施工组长在熟悉图纸、施工方案或作业指导书的前提下，合理地安排施工工序、劳动力、并向操作人员做好相应的技术交底工作，落实质量保证计划、质量目标计划，特别是对一些施工难点、特殊点、应落实至班组每一个人，而且应让他们了解本次交底的施工流程、施工进度、图纸要求、质量控制标准，以便操作人员心里有数，从而保证操作中按要求施工，杜绝质量事故的发生。4)工序质量控制²施工中严格按照有关标准、规程、规范进行作业，运用我公司先进的工法和施工技术、经验，提高工序质量。²加强工程施工全过程的质量管理，严格按《过程控制程序》实行监控，尤其是被列入关键工序和特殊过程的工序要从材料采购、进场检验、施工过程检查、重点难点技术攻关、特殊工种持证上岗、所用工具及设备的能力检定、工序验收等各个环节予以全过程控制，保证工程质量。98 ²实行样板引路制度，推行样板房制度，明确标准。²操作性，便于检查监督，暴露问题，把问题解决在大面积施工之前，样板做好后，经甲方代表、监理验收合格后方可进入大面积施工。²在施工实行‘工序操作流程制’，各工序要坚持‘自检、作业检、交接检’制度。在整个施工过程中，做到工前有交底，过程有检查，工后有验收的‘一条龙’操作管理方式，以确保工程质量。避免返工，同时也提高自我控制的意识和能力。²严格执行施工员、质检员监督制度。1)在本工程中重点控制的技术保证项目：²施工前原材料的材质证明、合格证、复试报告；²各种试验分析报告；²综合布线各种线缆通路的控制；²综合布线设备安装的质量控制；²智能系统调试正常运行的标准控制；²机房标准施工和投入使用的施工控制；²验收前的运行状态控制。（1）工程档案质量的保证工程资料是整个工程全面反映，为确保本工程资料的及时性、真实性和完整性，确保整个工程资料的可追溯性。我公司将在本项目设立一个专职资料管理员，对工程档案质量进行保证，为工程取得可靠的凭证，起主要保证职责如下：1)保证本工程所采用标准、规范、规程、标准图集配备的全面性、准确性；2)施工图纸、设计变更、技术核定合理；3)来往函件的收发、管理；4)根据优质工程要求，负责工程保证资料的收集、整理和归档；5)保证档案资料的真实性和准确性。（2）材料质量的保证1)所有甲、乙双方采购的材料设备，都要满足设计和规范的要求，并提供产品合格证明及检验材料。故在各种材料进场时，一定要求供应商随货提供产品的合格证或质量保证书；98 1)为保证材料质量，要求材料管理部门严格按照公司有关文件、规定及相关质量体系文件进行操作及管理。对采购的原材料均要建立完善的验收及送检制度，杜绝不合格材料进入现场，更不允许不合格材料用于施工。2)有监理见证抽检试验制度，所有材料的检验和试验必须有监理见证，严把材料的质量关。（1）施工班组操作质量的保证施工操作人员是工程质量的直接责任人，故从施工操作人员自身素质以及他们的管理均要有严格的要求，对操作人员加强质量意识的同时，加强管理，以确保各工序在操作过程中质量达到要求。1)对每个进入本项目施工人员，均要求达到一定的技术等级，具有相应操作技能，特殊工种必须持证上岗，对每个进场的劳动力进行考核，同时，在施工中进行考察，对不合格的施工人员坚决退场，以保证操作者本身具有合格的技术素质。2)施工队伍进场严格执行入场教育制度。安全、质检人员和施工技术人员必须对他们分别进行安全管理制度教育，质量意识教育和操作技能的教育，提他们的质量意识，自觉按操作规程进行操作，在质量控制上加强其自觉性。3)施工管理人员，特别是施工班组组长及质检人员，应随时对操作人员所施工的内容，过程进行检查，在现场为他们解决施工难点，进行质量标准的测试随时指出达不到质量要求及标准的部位，要求操作者整改。4)加强岗位培训，对一些高、难、新技术的岗位施工人员必须先由公司劳务部门先行培训合格后，才能由熟练工人带领上岗操作。5)指定专人管理，随施工、随检查、随指导，发现问题及时纠正。6)保持队伍相对稳定，从生活上关心帮助，解决他们的后顾之忧。7)实行优质优价，调动他们创优质工程的积极性，促进工程质量的提高。（2）工序产品保护制度1)建立设备保护工作相关的奖惩制度，如‘贵重设备进楼交接制度’、‘允许进楼制度’、‘施工交接制度’‘持证进楼制度’，确保产品得到保护。2)成立专职设备保护小组，杜绝设备的丢失、被破坏等现象的发生。1.1单项工艺实施质量控制措施根据质量计划，从施工准备到竣工验收，所有单项施工工艺都要进行有控制，使所有参98 建人员明确质量计划，质量目标，达到一次合格的目标，建立健全的工程质量检查和验收制度，把责任落实到人，是保证隐蔽工程质量的关键。（1）项目经理对隐蔽工程质量总负责，项目部负责将各项目责任层层分解，落实到班组和个人。严格隐蔽工程检查验收程序，认真执行三检制度自检、互检、专检。1)施工班组在工序完成后，对隐蔽工程自检，自检合格后填写质量检查评定表；2)质检工程师在施工班组自检合格的基础上，对隐蔽工程质量检查，并将检查结果报告项目经理。检查合格后，由项目经理书面通知监理工程师进行隐蔽验收；3)监理工程师对隐蔽工程进行验收合格后，方可进行下一工序的施工；（2）施工过程中，质检员、质检工程师经常在工地施工面检查，及时指出工程中的不合格处，让施工作业班组迅速加以改正。（3）隐蔽工程检查中必须按规范和设计要求进行，对预埋件、预留等的检查做到无一遗漏，位置正确。（4）对关键工序、特殊工序要在质量计划中设立质量控制点，上道工序检查不合格的不准进入下一工序的施工。（5）对隐蔽工程的验收，应按合同规定的时间，事先通知监理工程师，让监理工程师有足够的准备和充分的检查时间对将隐蔽的工程的每一部分进行检查、检验。项目部将给予方便和合作。（6）预埋完成后必须首先经过现场施工单位质量保证体系的三级检查，并备有书面记录，然后由监理工程师按隐蔽工程验收，经验收签证后才能通过。（7）隐蔽工程的验收要争取一次通过，建立奖优罚劣的制度，对隐蔽工程一次验收合格的施工生产班组予以一定的奖励，对隐蔽工程一次验收不合格的施工和生产班组，给予一定的处罚，将验收情况与经济效益相结合。（8）按要求整理好各项目隐蔽工程资料，隐蔽工程施工中应有严格的施工记录，记录中应有检查项目、施工技术要求及检查部位等，并将施工过程划分为各个施工阶段，每个施工阶段都有技术负责人，质量检查人签字，返工后的隐蔽工程复检合格后，填写隐蔽工程验收记录，同时向驻地监理工程师发复检申请，并办理相应签认手续。质量控制措施图详见文字叙述中附表内容：表898 1与工程总包及其他专业协调配合措施1.1与总包配合的协调配合措施进场之前必须和总承包商签订具有法律效应的工程合同，或和总承包商签订以工程施工中协调照顾为核心内容的合同或协议，以此约束双方的责任和义务。编制工程阶段性实施计划(施工准备计划；劳动力进场计划；施工材料、设备、机具进场计划；进口设备、材料定货进场计划；分包商进退场计划等)，并向总包方提交审批。定期向总包方提交审批施工进度计划。及时参加总包方组织的各种例会，服从总包方在工程进度、质量、安全方面的管理和协调。与土建、设备、管道、电力、照明和空调等专业密切配合，按照设计要求进行施工，且要解决弱电工程综合管线与土建工程的施工配合，弱电工程与装修工程的施工配合问题。参加由总包单位组织、各分包单位参加的图纸会审，认真履行会议纪要。参加由建设方组织的各子系统设备供应商，机电设备供应商，工程安装承包商进行工程施工界面的协调和确认。1.2与各单位协调配合措施弱电系统工程属于配合工程，施工复杂，交叉作业频繁，因此，与其他各单位间的协调显得至关重要。1.2.1与设计院的配合通过与主管设计师的交流和沟通，充分理解甲方及设计方的设计意图，确认深化设计任务及设计范围，进一步完善各专业的施工图纸。所有施工图纸必须取得甲方的签章认可，方可进场照图施工。所有设计变更及现场实际施工所需变更，通过联系单，取得甲方的签章认可，方可进行变更。98 1.1.1与装修单位的协调、配合智能化弱电系统工程的施工，多与装饰工程同步进行，所以必须作到经常联系、密切配合。我公司将在甲方、监理方的统一指挥、协调下，与装修施工方通力协作，作好技术交底、进度配合工作。弱电系统的配线和穿线工作、部分设备的安装、中控室的布置，是与装饰工程同步进行的。配线和穿线工作应避免在装饰工程结束以后，造成穿线敷设的困难；部分设备的安装应与整体的装饰工程同步进行，在时间先后次序上作好安排，避免相互影响、延误；中央监控室的装饰应在中央监控室基本装饰完毕前将中控台、电视墙、模拟屏定位。98 1施工安全保证措施进入工地须向警卫出示‘出入证’，未带出入证及衣冠不整者不得入内。‘出入证’禁转借他人使用。严禁携带违禁品，易燃易爆品进入工地。谢绝未经邀请的单位、个人到本工地参观，与本工程无关车辆不准停放在工地内。环境卫生:要保持卫生，施工现场材料合理堆放，保证场内整洁.办公室要经常打扫，不得随地丢杂物，并定期消毒处理。保持排水沟畅通，生活区无积水。爱护施工场地布置的安全标志和安全设施，共同保护现场环境。1.1安全管理机构和管理制度的建立工程施工过程中多工种流水作业，如何作到忙而不乱，杂而不混，科学有序地组织施工，确保施工人员的人身安全和生产设备、工程建设的安全尤为重要。为此，制定以下具体安全措施。（1）安全生产管理机构成立以项目经理为组长，项目副经理、技术负责人、安全总监为副组长，班组组长为组员的项目安全生产领导小组，在项目形成纵横网络管理体制，各自职责如下：²项目经理：全面负责现场的安全措施，安全生产等，保证施工现场的安全；²技术负责人：制定项目安全技术措施和分项安全方案，督促安全措施落实，解决施工过程中不安全的因素；²安全监理：督促施工全过程的安全生产，纠正违章，配合有关部门排除施工不安全因素，安排项目内安全及安全教育的开展，监督劳动用品的发放和使用；²施工组长：负责上级安排的安全工作的实施，进行施工前安全交底工作，监督并参与班组的安全学习。（2）安全管理组织计划在本工程施工过程中，项目将严格执行二级交底和教育制度，即项目总工、项目安全负责人向施工组长和部门负责人交底，施工组长、部门负责人和施工班组交底。（3）安全防护措施该工程专业工程繁多，其安全防护范围广现场施工用电安全防护、现场机器安全防护，98 施工人员安全防护、现场防火措施等。1)现场安全用电²现场设配电房，并且具备一级耐火等级；²现场施工用电原则执行一机、一闸、一漏电保护的‘三级’保护措施。其电箱设门、设锁、编号、注明负责人；²照明使用单相220V工作电压，室内照明主线使用单芯2.5mm铜芯线，分线使用1.5mm铜芯线；²机器设备必须执行工作接地和重复接地保护措施；²现场施工人员必须经过培训，考核合格后方可上岗。2)机器设备安全防护²施工现场各种机器设备要按照施工操作规范进行使用；²所有施工用设备不允许带病作业。3)施工人员安全防护²进场施工人员，必须经过安全培训教育，考核合格方可上岗；²施工人员必须遵守现场纪律和国家法令、法规、规定的要求，必须服从项目经理部的综合管理；²施工人员进入施工现场必须佩带工作牌；²施工人员高空作业禁止赤脚、穿拖鞋施工；²施工人员不得任意拆除现场一切安全防护设施，如工作需要，必须经项目负责人同意方可；²施工人员工作前不许饮酒，进入施工现场不准嬉笑打闹；²施工人员应立足本职工作，不得擅自动用不属于本职工作范围内的设备.1.1建立安全教育制度坚持每月一次宣传国家有关安全生产的方针、政策、法规等，组织职工学习安全工作规程和安全施工管理规定。公司对新进工人及技术人员等进行安全生产文明施工的一级教育，工地和班组分别对新进工人进行二、三级安全教育。三级教育都须经过抽问或考试合格认可后才准许进入现场上岗工作。三级安全教育内容主要是：98 一级安全教育，时间为1天，内容是：介绍现场总平面布置及施工的大体情况。目前安全工作重点和争取的主要措施，应注意哪些薄弱环节。介绍最近阶段公司的安全情况，着重说明哪些地方是危险区，应遵守哪些安全规程和制度。二级安全教育，工地进行，内容为：介绍本工地主要工作情况，有哪些危险性作业及所能采取防止事故的对策。重点讲解专业施工规程中的有关部分并进行抽问。三级安全教育，由班组进行，内容为:介绍本班组施工范围及工作方法。介绍本班组安全负责人，安全活动及有关规定。最易发生的一些事故，如何防止。介绍常用工具的安全操作常识，并教会使用劳保用品。对从事电气、起重、焊接及接触易燃易爆、有害气体、剧毒等特殊工作人员，必须进行专业操作技术的培训和安全规程的学习，经有关部门考试合格发证后方可上岗独立操作。对上述人员还将进行定期考核，不合格者，收回证件，停止作业，待重新考试合格后，方准上岗。施工中采用新技术，新型机具，新设备或工人调换工种等，必须进行适应新岗位的安全技术教育和必要的实际操作训练，经考试合格发证后，方可上岗工作。班(组)必须坚持每周一次的安全活动日制度。每次活动都将做到有内容，有要求，并填写安全活动日记录，以备考查。1.1防火安全措施在办公室、宿舍、仓库等房屋内严禁存放易燃、易爆物品，按建筑面积每120m2设置标准灭火器一个。安全通道外不能堆放杂物，如发生火灾可以及时疏散。场内要控制使用明火，不在指定地以外的场所吸烟，不能乱丢烟头，否则罚款。在易燃、易爆区周围动用明火，必须办理动火工作申请表。每日一次对工人进行防火教育，对油料煤气等易燃品要贴上标签。现场应由有关单位和安装单位共同制定‘动火’制度，设立专门监护人员，每日公布动火场所动火人员的动态牌，特别在工程进入装饰期时应严格监视现场动火情况。现场设备和材料的包装物等易燃物品应由施工班组随时清理，非安装的丢弃易燃物应及时清除。施工用电源电缆线应有专人保养检查接线，临时用配电箱要经常检查，漏电开关要起作98 用，防止电缆线过热引起火灾事故发生。上、下班离开休息室和工具间时应随手锁上门，防止被盗，不要将贵重物品带到施工现场。对于价格超过RMB15,000的物品，采取投保措施。现场消防器材，应定期检查，防止失效与失窃或损坏。消防器材放在醒目易取之处，周围不准堆放杂物，并建立消防值日制度。严格遵守《施工现场防火规定实施细则》。电焊、气焊应严格遵守‘十不焊’，规定：²焊工无操作证，又没有正式焊工在场指导，不能焊割。²凡属一、二、三级动火范围的作业，未经审批，不得擅自焊割。²不了解作业现场及周围的情况，不能盲目焊割。²不了解焊、割内部是否安全，不能盲目焊割。²过易燃易爆，有毒物质的各种容器，未经彻底清洗，不能焊割。²易燃材料作保温层的部位及设备，未采取可靠的安全措施，不能焊割。²堆有易燃易爆物品，在未彻底清理或采取有效安全措施前，不能焊割。²场所附近有与明火相抵触的工种，不能焊割。²工人员应时刻按以上的原则工作，以确保工地的施工安全。1.1安全施工措施严格遵守安全施工六大纪律:现场，必须戴好安全帽，扣好安全帽带，并正确使用个人劳动防护用品。二米以上的高空、悬空作业无安全设施的必须系好安全带，扣好安全钩。作业，不准往下或向上抛扔材料和工具物件。电动机械设备，要有可靠有效的安全接地和防雷装置，方能开动使用。不懂电器和机械的人员，严禁使用和玩弄机电设备区域非操作人员不准入内，吊装机械必须完好，吊杆垂直下方严禁站人。切实贯彻落实局制定的《建立建筑安装施工现场的安全生产规定》，《关于加强安全生产的若干重要规定》及部制定的《建筑安装工人安全技术操作规程》。对预留洞口、扶梯口、电梯井、管道井等‘老虎口’，必须设置栏杆、拉杆、盖板等安全措施，施工人员随时检查安全设施的稳固性，发现问题及时报主管施工人员及工地负责人进行整改处理。98 管道井，上下层不得同时作业，否则应采取隔绝措施，防止物件坠落伤人。各种机电设备及各种手持电动工具，临时电源必须统一经过漏电装置，安全敷设，专人保养，不准随意乱接乱拉电源线。使用人字梯，应系保险绳，竹梯倾斜不得大于300，下面应有人扶持。使用移动式电动机械和手持电动工具(砂轮切割机，台钻，角向砂轮机，冲击电钻等)的单相电源线必须使用三芯软橡胶电缆，三相电源线必须使用四芯软橡胶电缆；接线时，缆线护套应穿进设备的接线盒内并予以固定，电动工具使用前应检查。施工人员上岗应有安全交底记录和上岗记录，班组每天做好上岗记录，其中包括：每天上班后，以小组为单位由组长布置当天的施工任务，明确施工要点，并根据组内成员的技术水平做适当分配工作。根据每天施工特点，对每项工作进行具体详细的安全交底，并检查劳护用品的准备情况及其质量是否良好，教育组员认真使用。每天下班后，以小组为单位检查安全措施是否贯彻及通过施工又暴露出哪些新的安全问题需要解决。如班组内发生事故或有事故苗子要及时分析原因，提出对策，并做好安全记录。不论班前，班后会兼职安全员有责任协助组长提出补充和保证安全措施的意见并监督执行。安全员要做好工作日记。班组长在施工中途发现施工条件有变化和安全措施执行有困难时，应立即向安全部提请解决。克服一切困难推行施工现场标准化管理，现场应保持整洁，特别在施工现场，场地小的情况下，应该做到工完、料尽、场地清，材料应该根据现场总体安排，分类地妥善地堆放，不可乱堆乱放，要根据使用先后程序放置，设备、材料吊入楼层后应注意存放部位的允许负荷是否超出，防止损坏楼板造成重大质量安全事故。施工现场临时电源的各条线路应连接紧固，绝缘良好，负荷不超过允许值，严禁二个电源系统并联进行，一个施工区内一般不应引入二路电源。各临时电源的配电箱都应配有漏电保护器，一般电流型漏电保护器的额定漏电动作电流不得大于30mA，动作时间不得大于0.1秒；电压型漏电保护器的额定漏电动作电压不得大于36V。随时检查漏电开关的有效性，若失效，应立即更换。施工用的电缆及电源线应架空妥善固定，防止划破，压破绝缘层造成触电事故。送电之前必须做好质量自检互检，确认合格后方送电，试运转时各工种要互相配合，确98 保试运转安全。已送电的电气设备上挂警告牌，送电时要有一套停送电制度，防止出现短路和触电事故。1.1成品保护安全措施加强产品保护，防止经济损失，参加施工的人员应象爱护自己的财产一样爱护工程设施，确保产品完好是光荣职责，也是技术素质提高的标志。加强施工完成区域的巡查工作，安排人员，每天一次巡查施工完成区域。²本工程采用进口设备和高档材料，价格昂贵，因此要加强退料制度，制订保管措施，对铜材等边角料及时做好回收工作。²对设备和贵重原材料的失窃与损坏，要保护好现场，报告检查、公安部门处理。98 1各专业、工序协调施工措施1.1各专业的协调施工措施（1）进场之前必须和总承包商签订具有法律效应的工程合同，或和总承包商签订以工程施工中协调照顾为核心内容的合同或协议，以此约束双方的责任和义务。（2）编制工程阶段性实施计划(施工准备计划；劳动力进场计划；施工材料、设备、机具进场计划；进口设备、材料定货进场计划；分包商进退场计划等)，并向总包方提交审批。（3）定期向总包方提交审批施工进度计划。（4）及时参加总包方组织的各种例会，服从总包方在工程进度、质量、安全方面的管理和协调。（5）与土建、设备、管道、电力、照明和空调等专业密切配合，按照设计要求进行施工，且要解决智能化工程综合管线与土建工程的施工配合，智能化工程与装修工程的施工配合问题。（6）参加由总包单位组织、各分包单位参加的图纸会审，认真履行会议纪要。（7）参加由建设方组织的各子系统设备供应商，机电设备供应商，工程安装承包商进行工程施工界面的协调和确认。1.2各工序的协调施工措施本工程建筑规模大，功能齐全，施工周期短，且多专业、多工种交叉作业的特点突出，各工序的协调与配合至关重要，应引起现场施工各方的高度重视，所以必须建立工序协调机构和协调制度，理顺与建设单位、总包单位、监理单位和各参建单位之间的施工工序协调工作，理顺内部各工种之间工序协调配合。我公司将设一名项目副经理主管日常的项目现场施工各工序之间的协调工作，加强内部各工种间协调工作，参加建设单位、监理单位、总包单位召开的工序协调会，主持内部工序协调工作，组织项目部相关人员制定工序协调措施，并随工程进度、施工阶段的变化，随时进行调整，实现整体建设目标。98 （1）与主体结构施工的协调措施主体结构的预留孔洞由土建施工专业负责，暖通专业应按照管线标高、位置和尺寸进行复核，如发现误差应及时提供给施工单位进行整改；主体结构的预埋套管由暖通专业负责，按照主体施工进度提前将套管加工运至现场，以便随时进行预埋。（2）配合土建施工单位的设备基础施工对设备基础的基础处理、几何尺寸、预留孔洞进行复核，确保符合设计要求。设备安装前应对设备基础进行验收，并检查混凝土试验报告。（3）为电气专业施工单位提供风机盘管和制冷机房、空调机房、水泵房安装的等各类设备的安装位置及接线位置，便于电气线管敷设符合规定。（4）在安装阶段协调其他专业施工，合理、高效的使用施工用电、施工用水和施工场地，对垂直运输和交叉作业可能产生的矛盾应有预先准备和解决预案，以便共同按期完成施工进度。（5）进入装修阶段时提前为装修单位提供送、回风口位置，便于装修单位吊龙骨、安装顶板时统筹安排，不出现返工，达到统一、简洁、有序的装修效果。（6）调试阶段时向甲方提交调试计划，调试计划内容包括调试时间、调试设备名称、调试方法和调试顺序等，并协调甲方和机电专业施工单位提供动力电源，由甲方统筹，与机电施工单位共同进行设备和系统的单机和联合调试。（7）暖通专业内部工序协调应制定以下措施1)协调风管加工和进场安装的关系，风管安装应按风管加工能力提前提交风管加工计划，保证风管按时进场。2)风管与水管道的安装位置或标高如发生矛盾，及时与甲方工程师、监理工程师进行协商，研究并确定解决办法。一般遵循水管道躲让风管道、有压管道躲让无压管道、小管道躲让大管道的原则。3)协调好风管安装、水管安装的施工工序，一般应先进行占用空间大的风管安装，后进行占用空间小的水管安装，避免工序倒置增加风管安装难度。配合主体结构和装修，熟悉结构和装修预埋图纸，校清预埋位置尺寸，以及有关施工操作、工艺、规程、标准的规定及施工验收规范要求；随结构、装修工程的进度，监督好管盒98 安装和线槽敷设工作，做到不错、不漏、不堵。各种线缆的敷设，随着管盒预埋安装和线槽敷设及装修工程的逐渐进行，应适时根据各专业的设计施工图纸穿放线缆及进行校核检测工作，并及时做好检测记录。各工序的协调措施表详见文字叙述中附表内容：表1098 1冬、兩季施工措施1.1雨季的防范及施工错事（1）做好防雨前期准备：做好相应防护及加固措施，配备足够的防雨、防潮材料和设备。（2）安排好雨期施工项目，应尽量避开雨期施工。做好现场安全防护和安全技术交底。（3）做好现场的排水系统：疏通排水沟道，防止材料库内进水。（4）施工材料：保证材料存放处要通风良好；露天材料存放的垫高，加彩条布盖好。（5）临时设施检修：对工人宿舍、办公室等进行全面检查，对危险建筑物进行翻修加固。（6）对敷设电缆及导线室外部分两端用绝缘防水胶布缠绕密封，防止进水影响其绝缘性。（7）劳动力进行统筹安排，尽量避免因雨水影响而产生的窝工现象。（8）雷暴雨天气禁止一切室外作业，并做好排水准备。（9）雷雨期间项目部每天通报天气预报，以便安排工作和生活，并采取相应的措施。（10）雨天施工采取防滑措施，加强对安全带、安全网的检查，确保人身安全。（11）雨后应对设施认真检查，发现问题整改加固并经专业人员检查合格后方可投入使用。（12）认真检查现场各种用电设施是否完好，如发现被水浸泡或受潮，必须重新测试。1.2冬季施工措施（1）项目经理部在冬施工前做好准备工作,减少室外冬季作业，对于冬季施工难度大，但对整体施工安排和竣工不发生矛盾的工作，尽可能调整到冬期后施工。（2）项目经理部工长、技术人员，在冬季施工前详细了解掌握本专业冬季施工技术措施。（3）冬季施工要求在天气特别寒冷时，不安排工人在没有取暖条件的区域内施工。（4）冬季施工要求随时注意防滑，脚手架在使用前应将雪清除干净，坡道上应设防滑98 条。（1）冬季天气干燥，应加强火源和电源的管理；加强施工现场的保卫工作。（2）对已安装的设备应进行检查，将存留在设备内的积水清除；未安装的设备在安装前也应进行检查，必要时应拆卸或用干燥的压缩空气吹扫。（3）管道焊接施工应进行必要的预热和后热。（4）对已施工完毕但尚未投入运行的各项工程，冬季施工前应进行一次仔细检查，做好成品保护工作，保证正常越冬。98 1现场文明施工措施1.1文明施工纲要文明施工是我公司企业形象最直接的反映，是确保工程质量和施工安全是重要措施。为搞好现场文明施工和管理创建文明施工现场及清洁卫生的环境，实现工地标准化、现场化，确保施工现场文明、卫生、安全。1.2文明施工目标创建文明样板施工工地。1.3文明施工管理机构根据项目实际情况，本项目的文明管理成立文明施工管理领导小组，由项目经理任组长，现场各专业技术人员均为成员，文明施工的日常管理领导由组长主持。1.4文明施工检查措施（1）检查时间项目文明施工管理小组每周对施工现场作一次全面的文明施工材料检查，文明施工管理小组牵头组织公司各职能部门对项目进行一次大检查。（2）检查内容施工现场的文明施工执行情况。（3）检查依据按文明施工管理条例及细则。（4）检查方法项目文明施工管理小组及公司文明施工检查团应定期对项目进行检查。除此之外，还应不定期地进行抽检，每次抽检应针对上一次检查出的不足之处作重点检查，检查是否认真地做了相应的整改，对屡次整改不合格的，应当进行相应的惩戒。检查采用评分的方法，实行98 百分制记分。每次检查应认真作好记录，指出其不足之处，并限期责任人整改合格，项目文明管理小组及公司文明施工检查组应落实整改的情况。（1）奖惩措施为了鼓励先进，促进后进，应对每次检查中做的好的进行奖励；做的差的应当进行教育和培训，并督促其改进。由于项目文明施工管理采用的是分区、分段包干制度，应当将责任落实到每个责任人身上，明确其责、权、利，实行责、权、利三者挂钩。1.1文明施工标准（1）综合治理1)建立文明施工档案，将施工现场文明施工的各项制度的执行情况和建设行政主管部门对施工现场检查情况一并归档，作为竣工验收的条件；2)加强施工队伍的全面管理，坚持岗前培训和持证上岗，严禁接受‘三无人员’。施工现场的管理人员和作业人员应当佩带公司同意制作的个人身份卡，卡片有个人照片、姓名、职务等；3)作好建设工地现场安全保卫工作，落实防盗防火措施；4)安全宣传标语或安全警告牌规格统一，形成标准化。（2）场容场貌1)区域划分：施工区域与生活区域要分开，临时建筑材料和施工设备应摆放整齐；2)室内施工场地：建筑物内有足够的照明，完工后对场地进行清扫；3)室外施工场地：现场施工应根据施工要求情况配置相应的工具，注意施工各单位的配合。（3）环境卫生配合装修工程的进度，和施工环境共同搞好环境卫生。（4）治安防火1)责任制和资料，设立治安防火化名册等资料或档案；2)消防器材，必须按规范设立临时消防供水系统，配备足够的灭火器件，器材挂置符合规范并经常保养；3)防盗，贵重工具、材料要有防盗措施；4)遵纪守法，重视职工遵纪守法和职业道德教育，无发生群殴事件和盗窃、政治98 案和刑事案件。（1）思想道德建设坚持两个文明一起抓，设置本单位同一标准宣传和有关安全、文明生产的标语。98 1施工现场环保措施1.1材料选型的环保要求（1）基础材料：PDS电缆护套采用低烟的非卤素PVC材料（UL1581，IEC332-1）制作，它只会产生少量的烟，且燃烧时基本无卤素产生。（2）绿色产品：部分辅助设施、材料和器具使用可再生材料或再生材料制作，主要印刷品使用再生纸。（3）新型建筑材料技术：如可降解大气污染物的“纳米”技术建筑涂料。采用其它对环境有益的新技术。（4）废物管理：限制一次性物品使用。场馆和有关商业、旅游设施内全部实行垃圾分类收集，其中60％的废纸、塑料、易拉罐回用，35％的有机物进行堆肥处理，5％的石砾填埋。医疗废物单独处理。（5）清洁施工：施工现场应有烟尘、噪声及环保管理工作的自检记录。施工现场应经常采取多种形式进行环保宣传教育活动，不断提高职工的环保意识和法制观念，经常进行考核检查，并做好记录。1.2工程施工中的环保措施（1）清理施工垃圾时，与其他建设方共同协调，采用搭设封闭式临时专用垃圾道或采用容器吊运，严禁随意凌空抛撒。施工垃圾应及时清运，适量洒水，减少扬尘。（2）水泥和其它易飞扬的细颗粒散体材料，应安排在库内存放或严密遮盖，运输时要防止遗洒、飞扬，卸运时应采取有效措施，以减少扬尘。（3）施工中，各项活动须与上述环保措施保持一致，并采用降尘、降噪、合理运输等措施，不影响市容和居民生活。在工程施工现场，制定洒水降尘制度，配备洒水设备及指定专人负责。在易产生扬尘的季节，要洒水降尘。（4）凡进行现场搅拌作业的，必须在搅拌机前台及运输车清洗处设置沉淀池，废水经98 沉淀后方可排入市政污水管线或回收用于洒水降尘。（1）凡进行现制水磨石工艺作业和使用乙炔发生罐作业产生的污水，必须控制污水流向，在合理的位置设置沉淀池，经沉淀后方可排入市政污水管线。施工污水严禁流出施工区域，污染环境。（2）施工现场应遵照《中华人民共和国建筑施工场界噪声限值》(GB12523-90)制定降噪制度。（3）严格控制作业时间，一般不得超过22时。特殊情况需连续作业的，应尽量采取降噪措施，作好周围群众工作，并报工地所在区、县环保局备案后方可施工。（4）对人为的施工噪声应有降噪措施和管理制度，并进行严格控制，最大限度地减少噪声扰民。监测方法执行《建筑施工场界噪声测量方法》(GB12524-90)。98 1施工现场布置及现场维护措施1.1施工平面布置及临时设施布置（1）布置原则施工总平面布置及临时设施布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，具体的布置原则如下：²在满足施工的条件下，节约施工用地；²满足施工需要和文明施工的前提下，减少临时建设投资；²在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；²在平面交通上，避免土建、安全及生产相互干扰；²符合施工现场卫生及安全设计要求和防火规范。²工程施工现场应比较宽阔，按办公、生活、生产三区全部布置于现场并相对独立分开，以保证达到优良文明工地的要求。（2）施工平面布置及临时设施布置依上述原则对施工现场布置如下：1)主要施工设备布置本工程分为若干个施工队，具有若干个施工面同时施工的能力，施工工队都配备齐全的施工工具，以保证施工流水作业的顺利进行。设备安装施工为一个独立的施工面，按施工要求配备装修工程所必备的施工工具，以保证装修工程的顺利进行。如施工队数量不能满足现场施工要求或进度要求，可临时增设施工队伍。2)办公设施布置现场办公场所尽量设在现场附近，布置有项目经理室、工具材料仓库等办公设施，以保证现场管理机构的齐备。3)临时水电管线布置²临时供水管，由现场总水源接出，沿建筑物边线及临时设施布置，并由支管道接至相应的水点，办理相关手续协调好各单位的关系；98 ²临时供电线路，办理相关手续按要求临时供电线路从施工工地总配电箱接出，设置分配电箱并提供供电线路，提供各施工点的施工用电；1)施工现场平面布置图施工总平面图见施工组织设计附图表：表42)工程施工临时用地临时用地表见施工组织设计附图表：表598 1本工程交验后服务维护措施1.1售后服务部门我公司设有专门的技术支持部和售后服务部，专人负责产品及系统的售后服务；1.2保修措施产品保修：工程完工后，从验收之日起一年内，我公司对系统确因设备本身质量问题引起的故障或损坏实行免费维修。我公司对产品提供终身维修服务。工程保修：工程完工后，从验收之日起一年内，我公司对系统确因施工质量问题引起的故障或损坏实行免费维修。保修期后，我公司将继续配合甲方，对工程进行系统维修服务。（1）维护内容对系统工程故障设备维修或更换，管线问题的维修或更换，系统软件的免费升级，系统的维护。质保期内进行质量三包。（2）保修和维修费用本公司将按招标书要求，提供系统和系统设备在双方代表在设备验收单上签字之日起二年免费保修、终身维护。质保期内器材设备的修理或更新，检修所需工具及我公司工作人员的住宿费用均由我公司负担。但因人为和自然灾害造成器材、设备损坏的维修或更换费用应由用户负责（我公司只收取成本费）。在质保期之后，考虑到系统维护的连续性，建议甲方与我公司签订维护合同，我方将以优惠的价格和优质的服务，以确保系统的正常运行所必须的技术支持。参照有关规定，并结合我公司实际情况及标书的要求，免费质保期满后的维护服务内容及收费和范围可双方协商而定。1.3系统运行状况实时跟踪我公司将通过现场考察或电话的方式实时掌握系统运行状态，发现问题，及早解决，保障系统的正常运行。98 1.1系统定期维护公司定期派人到现场了解设备运行状况，进行系统运行测试。1.2备品备件支持对于一些常规备件，我公司备有备品库，以最短的时间为用户提供备品支持，对于高端产品则采用替换备件方式联合厂商予以支持。1.3系统扩容根据用户需求，可以随时为系统进行扩容设计。1.4免费技术培训根据用户需要，我公司可以免费提供系统操作培训。1.5对业主方相关人员培训计划我们深知对操作人员进行培训的重要性。因为只有经过良好培训的用户才可以减少重复操作，提高生产率。同时一个良好的系统要求一个训练有素的队伍进行操作和维护，以使整体运行成本降到最低。因此，我们设计了一系列专门的培训课程，培训不同层面的系统用户，使用户能够高效率低成本地完成他们的工作。（1）设备安装现场培训为充分发挥系统的性能，配合本项目中各种材料的安装施工，我们将在试运行阶段培训该项目有关的技术人员，并提供完整的技术培训资料，使用户完全掌握设备的安装和软件的应用设置。今后用户可以独立地对系统进行维护、设置和故障诊断。同时，业主工程师对系统设计过程的参与也可深入了解系统的运行机制，提高系统的应用、管理和维护水平。（2）系统使用人员培训每个有需要的用户都可得到数天的培训。完成课程后，用户将能够：熟悉所使用系统的基本概念和设备材料；了解基本系统的正确使用及保养方法；向操作人员报告遇到的问题。（3）操作人员培训培训课程的目标是帮助操作人员：98 ²了解系统的拓扑结构和运行机制；²掌握系统管理软件的使用及维护方法；²掌握系统维护的日常工作和常规故障排除；²熟悉所有系统设备的启动和关机；²了解系统管理软件显示的每种状态信息的意义；²执行系统故障期的应急程序；²通过使用系统管理软件监控系统状态；²执行系统设备的一线诊断，排除故障和采取适当的行动；²归档并向相关人员汇报问题，避免将来再次出现。（1）设计及安装工程师培训培训课程的目标是帮助系统维护人员：系统性的了解综合本楼弱电系统工程的设计及安装规范；增加综合弱电系统工程的理论性知识，使日后对系统的扩展、维护规范化；（2）高级管理人员的培训（大楼管理人员）弱电系统工程的建设及管理对于许多管理人员来说是一个新的课题，我司将提供需要对厂商的技术考察，对成功项目的技术考察，使高级管理人员学习最新的通讯技术和控制技术，学习成功的系统的建设和管理方法，指导弱电应用系统的建设和运行。1.1技术服务联络方式技术支持工作方式：（1）热线电话支持我公司技术支持小组在接到用户的技术支持请求或故障报告后，将会在第一时间内以电话方式同用户取得联系，了解客户问题的详细情况，对于无法立即解决的技术问题会及时记录在案，并将告诉客户预计的答复日期和时间。（2）提供E-mail回复技术服务小组还可以用E-mail的方式回复用户的问题，如果您有任何产品的技术问题，您都可以发E-mail给我们，我们的工程师会及时给您答复。您也可以提出其它相关问题，我们将会尽力为您解决。（3）现场响应对于经支持小组工程师了解判断，需工程师现场解决的问题我公司将安排支持小组的工98 程师第一时间赶到现场，并承诺尽最大的能力解决客户的问题。1.1技术支持服务时间全天24小时，接受用户故障报告。98 1附图附表1.1施工组织设计附图表（1）拟投入的主要施工机械设备表xx一号工程弱电系统工程表1序号设备名称规格型号数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注1线缆测试工具包FlukeDSP-40001美国2004.01————综合布线2智能接地电阻测试仪GEOHM®C1德国2002.06————所有系统3场强仪PRXIB2西班牙2000.07————卫星电视4万用示波表W4TC1深圳2004.03————所有系统5数字万用表DT92303天津2003.07————所有系统6兆欧表RBL2705天津2003.09————所有系统7对讲机MotorolaT6200C10美国2002.12————所有系统8电钻ZIC-HL-206德国2000.050.24——所有系统9电锤ZIC-HL-22/264德国2000.050.52/0.62——所有系统10液压开孔机HHD-82浙江2000.041.2φ100所有系统98 （2）劳动力计划表表2xx一号工程弱电系统工程单位：人工种按工程施工阶段投入劳动力情况深化设计、施工准备阶段布管阶段放线阶段设备安装阶段设备调试阶段电工066108焊工05030钳工04030壮工02222129技术工程师6335798 （3）计划开、竣工日期和施工进度网络图注：xx一号工程弱电系统，工期为自2010年12月6日开工至201年6月20日竣工。本工程以合同工期为准，此进度计划表随业主与现场施工实际情况及对工期要求做相应调整。98 （4）施工总平面图表4材料设备及仓储保管生活区宿舍现场办公室保卫室加工区餐厅卫生间盥洗池可回收垃圾箱不可回收垃圾箱电源配电箱灭火器98 （5）临时用地表xx一号工程弱电系统工程表5用途面积（平方米）位置需用时间保卫室10甲方指定的用地上2009年11月加工区30甲方指定的用地上2009年11月现场办公室25甲方指定的用地上2009年11月生活区宿舍70甲方指定的用地上2009年11月餐厅15甲方指定的位置2009年11月卫生间10甲方指定的位置2009年11月设备材料及仓储保管室40甲方指定的位置2009年11月合计20098 1.1文字叙述中附图表表6：施工组织机构表表7：导管连接示意图表8：质量控制措施图98 表9：电线管路最大间距要求表98 表10：各工序协调措施表工序内容责任人职责工程勘察根据工程的《建筑平面图》、《强、弱电图》、《装璜设计图》到现场进行实际勘察甲方及监理方布线设计工程师项目经理甲方及监理方提供原始图纸，布线工程师进行校准、并标定电井位置布线设计布线设计师根据甲方及监理方所供图纸及现场勘察的具体情况进行布线系统的详细设计，并生成：《布线系统结构图》、《信息点位图》、《线槽布局图》、《机房过线图》、《机房设备布局图》、《配线间布局图》、《布线材料预算表》布线设计工程师项目经理布线设计工程师提交所涉图纸，在设计过程中需与甲方及监理方进行交流设计初稿项目经理对设计进行初步审校项目经理审校设计的准确性和合理性业主会审将设计结果递交甲方及监理方审核，若甲方及监理方同意设计，则对文件进行签字，否则重新设计布线设计工程师甲方及监理方双方共同审校，生成最终设计图纸进场通知甲方及监理方出具进场通知书，工程进入实际施工阶段甲方及监理方标识工程进入施工阶段，为工程提供必要的环境，包括电源等进场准备布线设计工程师会同现场工程师进场，进行施工前的准备，并生成：《开工报告》、《工程概要》、《施工进度计划表》、《工程安全责任书》、《布线材料进场计划表》布线设计工程师布线现场工程师确认工程可以开始，并进行必要的开工前准备进场施工总监对所提交的文档进行审校无误后，正式进场项目经理现场工程师签定责任书和工程计划书定位确定材料确定现场工程师与甲方及监理方共同确定最终点位数、点位置，若有变更，则由布线设计工程师进行修改，最终生成：《信息点数量统计表》、《设计变更报告》、《材料报验表》甲方及监理方现场工程师甲方及监理方签字确认《信息点数量统计表》和《设计变更报告》；《材料增减申请单》由总监签字确认98 排线施工根据《材料进场计划》将线材进场，并由项目经理签字确认落实，在此过程中仍有点位的增减情况，则应由甲方及监理方进行确认，生成：《工程阶段验收单》、《通断检测表》现场工程师甲方及监理方项目经理《工程阶段验收单》由甲方及监理方签字确认，《通断检测表》由现场工程师确认布线设备安装进行模块安装、配线架安装，依据：《点位编码图》、《机柜布局图》安装过程应严格依据弯曲、缠绕、进面距、平整性、面板严实性等原则进行，并进行点位标识的粘贴现场工程师项目经理现场工程需严格按甲方及监理方所确认的文档进行配线设计性能测试现场工程师对布线系统进行性能测试，由甲方及监理方来决定采用全部测试或抽测方式，并生成：《性能测试报告》若有不合格的点出现，现场工程师应提交：《异常点位报告》，由项目经理决定处理方式现场工程师项目经理《性能测试报告》需由甲方及监理方签字，并作为验收的主要依据之一机房施工包括地线处理，光纤转接处理现场工程师机柜跳线依据《机柜布局图》及甲方及监理方的要求进行机柜的设备跳线，生成：《配线编码图》现场工程师甲方及监理方验收向甲方及监理方提交所有工程文档，并由甲方及监理方提交《验收报告》、《工程质量意见书》甲方及监理方现场工程师项目经理98
