北京某高层综合楼施工组织设计(创鲁班奖) 190页

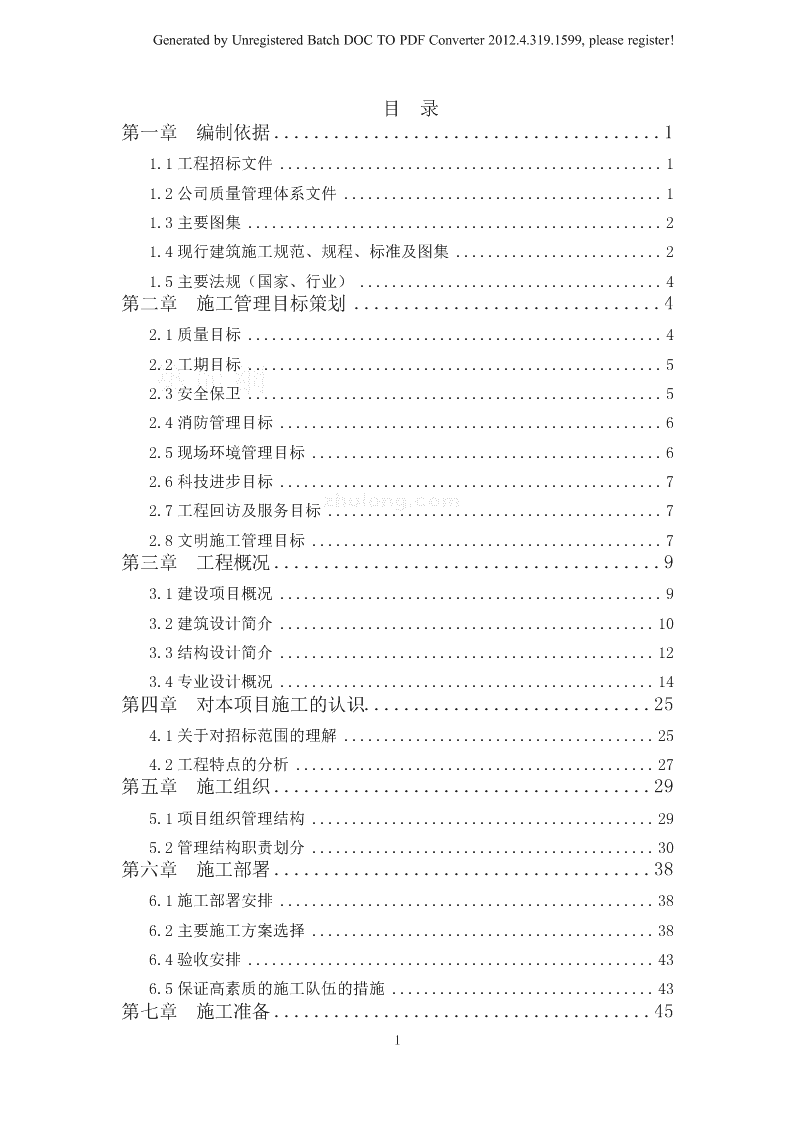

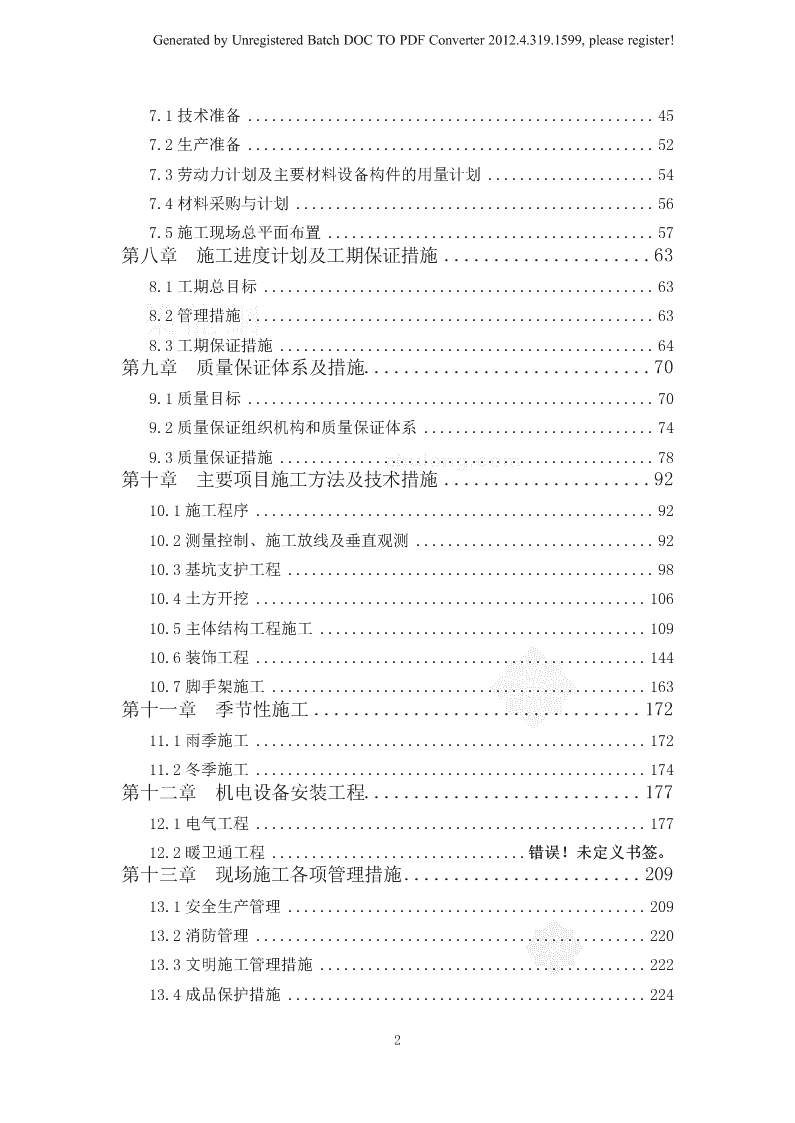

GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!目录第一章编制依据.......................................11.1工程招标文件................................................11.2公司质量管理体系文件........................................11.3主要图集....................................................21.4现行建筑施工规范、规程、标准及图集..........................21.5主要法规（国家、行业）......................................4第二章施工管理目标策划...............................42.1质量目标....................................................42.2工期目标....................................................52.3安全保卫....................................................52.4消防管理目标................................................62.5现场环境管理目标............................................62.6科技进步目标................................................72.7工程回访及服务目标..........................................72.8文明施工管理目标............................................7第三章工程概况.......................................93.1建设项目概况................................................93.2建筑设计简介...............................................103.3结构设计简介...............................................123.4专业设计概况...............................................14第四章对本项目施工的认识.............................254.1关于对招标范围的理解.......................................254.2工程特点的分析.............................................27第五章施工组织......................................295.1项目组织管理结构...........................................295.2管理结构职责划分...........................................30第六章施工部署......................................386.1施工部署安排...............................................386.2主要施工方案选择...........................................386.4验收安排...................................................436.5保证高素质的施工队伍的措施.................................43第七章施工准备......................................451 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!7.1技术准备...................................................457.2生产准备...................................................527.3劳动力计划及主要材料设备构件的用量计划.....................547.4材料采购与计划.............................................567.5施工现场总平面布置.........................................57第八章施工进度计划及工期保证措施.....................638.1工期总目标.................................................638.2管理措施...................................................638.3工期保证措施...............................................64第九章质量保证体系及措施.............................709.1质量目标...................................................709.2质量保证组织机构和质量保证体系.............................749.3质量保证措施...............................................78第十章主要项目施工方法及技术措施.....................9210.1施工程序..................................................9210.2测量控制、施工放线及垂直观测..............................9210.3基坑支护工程..............................................9810.4土方开挖.................................................10610.5主体结构工程施工.........................................10910.6装饰工程.................................................14410.7脚手架施工...............................................163第十一章季节性施工.................................17211.1雨季施工.................................................17211.2冬季施工.................................................174第十二章机电设备安装工程............................17712.1电气工程.................................................17712.2暖卫通工程................................错误！未定义书签。第十三章现场施工各项管理措施........................20913.1安全生产管理.............................................20913.2消防管理.................................................22013.3文明施工管理措施.........................................22213.4成品保护措施.............................................2242 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!13.5控制扬尘污染等环境保护措施...............................23113.6CI形象策划..............................................232第十四章对专业分包管理和服务措施....................23414.1对分包的管理目标.........................................23414.2对分包项目施工协调管理与控制.............................23414.3对分包的管理措施.........................................23714.4总包对分包单位给予的配合.................................243第十五章总承包管理及与业主、监理和设计的配合..........24615.1施工现场总体协调管理.....................................24615.2总承包与业主的配合.......................................25415.3总承包与监理单位的配合...................................25615.4总承包与设计单位的施工配合...............................25815.5总承包与供货商的配合.....................................25915.6总承包与社会各方面的协调.................................260第十六章质量保证措施...............................26216.1质量管理目标............................................26216.2质量保证体系及质量管理..................................26216.3质量控制原则及方法......................................26716.4项目质量计划.............................错误！未定义书签。16.5质量控制过程和阶段.......................错误！未定义书签。16.6施工过程质量管理控制流程.................错误！未定义书签。16.7特殊及关键工序质量控制措施................错误！未定义书签。第十七章工程竣工交验、保修与服务.....................27617.1竣工交验................................................27617.2竣工交验与备案..........................................27817.3工程保修与服务..........................................279第十八章安全、文明施工.............................28318.1安全施工生产管理........................................28318.2文明施工生产管理........................................290第十九章施工进度计划及其保证措施....................29719.1进度计划控制指标及其分解................................29719.2工期保证措施............................................2973 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!第二十章施工消防、治安、保卫管理措施................30320.1消防管理措施............................................30320.2现场治安、保安控制......................................306第二十一章成品保护措施.............................30921.1成品保护管理制度........................................30921.2成品保护具体措施........................................309第二十二章环境保护措施.............................31522.1环境保证计划内容........................................31522.2具体管理措施............................................315附录：附录1：拟投入的主要施工机械设备表附录2：劳动力计划表附录3：临时用地表附录4：施工流水段划分图附录5：计划开、竣工日期和施工进度计划表图附录6：施工现场平面布置图（附图1－基础、附图2－结构、附图3－装修）4 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!第一章编制依据1.1工程招标文件1.1.1招标文件及设计图纸表1-1-1序号名称日期工程编号鄂尔多斯市天地华润煤矿装备有限责任公司煤矿装备制造与12008.1ZASG2008－006维修厂区工程项目一标段1#2#厂房·招标文件2中国中元国际工程公司设计图纸2008.11.1.2其它表1-1-2序号名称日期工程编号1内蒙古省有关标准、政策和文件规定2依据GB/T19001-2000标准制定的质量体系管理手册依据GB/T24001-2004/GB/T28001－2001标准制定的环境/职业3健康安全管理手册4多年来各类型工程的施工经验、施工管理能力及技术装备水平根据工程特点、施工现场实际情况、施工环境、施工条件和北京5自然条件分析。1.2公司质量管理体系文件依据“GB/T19001－2000”标准制定的质量手册、质量体系程序文件。1 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!1.3主要图集序号名称编号1建筑物抗震构造详图97G329（一）～（九）2混凝土结构施工平面整体表示方法制图规则和构造详图03G1013建筑构造通用图集88JX系列1.4现行建筑施工规范、标准及行业的有关规定1.4.1施工及验收规范、规程及标准序号名称编号1建筑装修装饰工程质量验收规范GB50210-20012建筑工程施工质量验收统一标准GB50300-20013建筑地基基础工程施工质量验收规范GB50202-20024砌体工程施工质量验收规范GB50203-20025混凝土结构工程施工质量验收规范GB50204-20026工程测量规范及条文说明GB50026-937地下防水工程施工质量验收规范GB50208-20028建筑电气工程施工质量及验收规范GB50303-20029钢结构工程施工质量验收规范GB50205-200110建筑地面工程施工质量验收规范GB50209-200211建筑给水排水及采暖工程施工质量验收规范GB50242-200212通风与空调工程施工质量验收规范GB50243-200213施工现场临时用电安全技术规程JGJ46-8814建筑防水工程技术规程DBJ15-19-9715建设工程施工现场供电安全规范GB50194-9316屋面工程质量验收规范GB50207-200217电梯工程施工质量验收规范GB50310-200218钢筋焊接及验收规程JGJ18-200319建筑安装工程质量检验评定统一标准GBJ300-8820建筑安装质量检验评定标准GBJ301-882 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!21钢结构工程质量检验评定标准GB50221-9522建筑荷载规范GBJ9－8723冷弯薄壁型钢结构技术规范GBJ18－8724门式钢架轻型房屋钢结构技术规程GB/T8485-8725建筑钢结构焊接规范JGJ102-200326碳素钢结构GB700－8827低合金结构钢JGJ133-200128建筑用压型钢板GB50057-9429冷弯波形钢板GB50098-9830焊接结构用耐侯钢JGJ120-9931碳钢焊条YB9258-9732绝热岩棉S矿渣及其制品GB/T11835-199833钢焊缝手工超声波探伤方法及探伤结果分级GB-1134534彩色涂层钢板及钢带GB/T12754-199135电气装置安装工程低压电气施工及验收规范GB50254-9636电气装置安装工程电力变流器设备施工及验收规范GB50255-9637电气装置安装工程起重机电气装置施工及验收规范GB50256-96电气装置安装工程爆炸和火灾危险环境电气装置施38GB50257-96工及验收规范39低压母线槽选用、安装及验收规程CECS170:240040电气装置安装工程施工验收规范GB50259-96GB50170-92GB50150-9141电线、电缆穿管和线槽工程施工工艺标准J608-200442电缆桥架安装桥架内电缆敷设工程施工工艺标标准J607-200443电缆桥架安装04D701-33 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!1.4.2施工安全管理规范、规程及规定表1-4-2序号名称编号1建筑施工高处作业安全技术规范JGJ80-912建筑机械使用安全技术规程JGJ33-863施工现场临时用电安全技术规程JGJ46-884建设工程施工现场供用点安全规范GB50-19985建筑施工安全检查标准JGJ59-996建筑施工门式钢管脚手架安全技术规范GBJ128-20007施工提升机检验规则GB／T10054-888建筑卷扬机安全规程GB／T13329-919建筑工程施工现场供用点安全规程GB50194-19931.5主要法规（国家、行业）序号类别名称编号1国家中华人民共和国建筑法中华人民共和国主席令1997年第91号2国家中华人民共和国环境保护法中华人民共和国主席令1989年第22号3国家建设工程质量管理条例中华人民共和国国务院令第279号4国家工程建设标准强制性条文中华人民共和国建设部建标[2002]关于建筑业进一步推广应用10项新技术5行业建[1998]200号的通知房屋建筑工程和市政基础设施工程实行6行业建[2000]211号文见证取样和送检的规定第二章施工管理目标策划2.1质量目标质量目标：根据招标文件所要求的质量目标，工程质量等级不低于中华人民共和国《建筑施工统一验收标准》（GB50300-2001）中的合格标准；我公司承诺的质量目标：保证达到符合国家工程质量验收标准合格以上；4 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!质量奖项：创“鲁班奖”；严格施工质量预控及过程控制，“百年大计，质量第一”，尤其是工程结构施工质量将是我们永久的控制主题。2.2工期目标根据招标文件的要求：定额工期为900日历天，计划开工日期2006年9月30日。我公司承诺的总工期为888日历天，比建设单位要求工期提前12日历天。我们的心愿是：让建设单位早日发挥投资效益，高质量、高速度，创一流精品！2.3安全保卫2.3.1安全目标：不发生死亡事故、重伤事故，减少轻伤事故。1）现场建立以项目经理负责的各级安全责任制逐级进行安全技术教育及书面交底，落实安全技术措施和人身防护用品。2）在施工方案、技术安全交底中，提出的每项安全措施要确定落实的具体期限和负责人。定期与不定期地组织施工生产中的安全检查，做到普遍检查、专业检查和季节性检查相结合进行。3）在施工中，始终贯彻“安全第一，预防为主”的安全工作方针，认真执行国务院、建设部、内蒙古省关于建筑施工企业安全生产管理各项规定，重点落实市建委发布的<建筑施工现场安全防护基本标准>，保证职工在生产过程中安全健康，严格防止各类事故发生，以安全促生产。2.3.2保卫管理1）施工现场进行封闭式管理。全体人员（含分包单位）均由我公司保卫5 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!部门,逐一核查办理出入证件。2）作业人员统一佩戴胸卡上岗，严格执行门卫登记制度，控制非施工人员入场，对施工人员严加管理、教育，不得到非施工区随意走动或干与施工无关的事。2.4消防管理目标3.4.1消防管理目标：无火灾事故，杜绝消防隐患。1）作业班组进入现场后，首先要进行安全消防方面的教育培训。认真执行各项消防管理规定。2）施工期间，在施工作业面和重点部位，设置足够的消防器材，对现场消火栓，明确标识，保持现场道路畅通。施工现场，严禁吸烟。明火作业，按规定开引火证。作业前应清尽作业点周围易燃物，设专人看火，备好灭火器材，作业完要认真检查现场，遇有孔洞施焊，要逐层检查，并用石棉布盖好，设专人看管。2.5现场环境管理目标现场噪声排放符合GB12523-1990标准；现场控制扬尘，易产生扬尘的材料装袋库存或覆盖；现场道路硬化，减少运输污染；防止并杜绝火灾、爆炸事故；建筑垃圾分类管理。贯彻ISO24001标准，创造绿色生态环境、建设人文施工现场，营造以绿地、清水、蓝天、白云为背景的绿色工地。我们承诺：以花园般的施工环境，保持与周边环境统一协调。现场材料码放整齐，现场临时设施精心布置，及时清走渣土垃圾，加强对职工文明施工与环境保护的思想教育，保持现场文明卫生，争创文明安全施工样板工地。6 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!2.6科技进步目标2.6.1科技进步目标本工程致力于不断开发和使用施工新技术、新工艺、新材料，以领先的技术达到领先的质量水平。用雄厚的人力，物力和技术资源不断满足施工技术质量要求，在本工程我们将采用现代管理技术与计算机的应用，新型模板应用技术及早拆体系，粗直径钢筋连接技术（直螺纹连接新技术），建筑节能技术（加气砌块、空心砖砌），建筑防水工程新技术。先进的技术，成功的管理经验等，确保实现对建设单位的承诺。“创市级以上科技示范工程”。2.7工程回访及服务目标2.7.1工程回访及服务目标我单位承诺对本工程质量终身负责。将严格履行工程保修承诺，工程竣工时与业主签订《工程保修合同》，向业主提交《用户使用手册》，并建立《工程回访服务卡》。工程交付使用后，采取季节性回访和工程定期保修回访等形式，预防并及时采取措施解决可能出现的问题，确保工程使用安全，设备和系统运转正常，实现“用户满意工程”。2.8文明施工管理目标2.8.1文明施工管理目标：安全文明样板工地1）工程建设地点位于港城大街西段以北，海阳路以西，大汤河以东，李姓安庄以南；为北京市**行政中心工程，建筑总面积约70594平方米。施工场地紧邻院内办公区及住宅区，施工现场较狭窄，现场周围环境复杂，施工7 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!难度相对增大。我公司在施工中将积极采取措施减少噪音，尽量减少对周边环境的破坏，必须具备先进的管理水平和丰富的施工经验，做到严密、科学、合理的文明施工。2）健全管理组织：施工现场成立以专人负责，项目经理、主管生产副经理、项目总工程师、生产、技术、质量、消防、保卫、材料、行政卫生等管理人员为成员的施工现场文明施工管理组织。3）健全管理制度：建立个人岗位责任制、经济责任制。把文明施工列入单位经济承包责任制中，一同“包”、“保”、检查与考核。建立检查、奖惩制度。施工现场坚持文明施工会议制度，定期分析文明施工情况，针对实际指定措施，协调解决文明施工问题。4）CI管理达到一流水平。特别是在环境保护、噪音污染采取有效措施，严格执行ISO24001环境管理体系标准。8 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!第三章工程概况3.1建设项目概况表3－1-1序号项目内容鄂尔多斯市天地华润煤矿装备有限责任公司煤矿装备制造与1.工程名称维修厂区工程；2.工程地址鄂尔多斯市东胜区机械装备制造业基地3招标单位鄂尔多斯市天地华润煤矿装备有限责任公司4设计单位中国中元国际工程公司5招标代理机构鄂尔多斯市中安招标有限责任公司6生产规模年生产煤机及配件15500T,年维修综采机械15台套7投资来源业主自筹；8招标范围本工程的施工总承包：一标段总承包，其中包括：1#厂房建筑面积70594平方米，1、室内二次精装2、空调系统安装9招标3、弱电及智能化系统4、消防报警、喷淋系统、气体灭火系统、消火栓的供货及安装5、变配电设备的供货及配电室安装6、室外工程10工程报价形式工程量清单；11定额工期900日历天；12建设单位要求工期900日历天；13开、竣工日期计划开工日期2008年4月15日，竣工日期2008年9月15日全部分部分项工程达到国家验收规范《建筑施工工程统14质量标准一验收标准》（GB50300-2001）中的合格标准；9 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!3.2建筑设计简介序项目内容号使用年250结构安全等级二级限抗震设3八度生产类别戊类防烈度1#厂房建筑总面积2#厂房建筑总面积1327913279建筑面积（m2）（m2）42（m）1#厂房附楼建筑面2#厂房附楼建筑面19781978积（m2）积（m2）建筑层5车间为单层厂房，生活间为3层；数建筑层主楼为24层，建筑高度为97.95米，裙房和附楼为3层，建筑高度为15.45米地6高（m）下室为二层绝对标本工程室内±0.000，相当于总图绝对标高为9.900m。（开工前需对该标高进行现7高场复合方可最终确定）；绝对标高（m）+0.000=9.900室内外高差（mm）150建筑高8基底标高（m）带地下室-0.150（底板上皮）；度（m）建筑高度（m）厂房车间高度14.20m，生活间高度12.90m。建筑平9横轴编号1轴～23轴纵轴编号A～D轴面车间外墙在1.200标高以下采用240厚蒸压灰砂砖MU15,砂浆M5砌筑，采用阻燃型挤塑聚苯板保温层。内墙采用240厚蒸压砂砖MU15,砂浆M5砌筑。车间外墙在1.200标高以上采用压型钢板玻璃丝绵保温外墙，玻璃丝绵保温层100厚。外板为镀铝锌钢板厚0.64mm，内板为镀铝锌钢板厚0.50mm墙体构11生活间内隔墙采用200厚陶粒混凝土空心砌块，外墙在+0.000以上采用250厚陶造粒混凝土空心砌块.+0.000标高以下采用240厚蒸压灰砂砖MU15,M5砂浆砌筑，临空外墙采用40厚阻燃型挤塑聚苯板保温层。所有内外墙在-0.050标高处，均设20厚1：2水泥砂浆内掺相当于水泥重量5%防水剂的防潮层。节能设计12（屋面保屋面保温材料为100厚超细玻璃棉；温）10 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!11 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!3.3结构设计简介表3-3-1序号项目内容高强预应力砼方桩，地下二层，地基持力层为中砂○3、基础结构形式中粗砂○4层，主楼与裙楼之间设后浇带；1结构形式主体结构形式主体结构形式采用现浇钢筋混凝土框架－剪力墙结构；屋盖结构形式整体现浇从地面由上向下划分：①素填土层；②杂填土层；③粉质粘土层；④中砂、中粗砂层；⑤粗砾砂层；基底以上土质分层情况○6强风化混合花岗岩2土质、水位○7中风化混合花岗岩○8微风化混合花岗岩持力层为④层中砂、中粗砂层地下水位及标高地下水埋藏较浅，对基坑开挖、护坡及施工有影响，（m）地下水对钢筋混凝土无腐蚀性。地下水质无腐蚀性本工程基础采用高强预应力砼方桩或筏板基础，持力3场地土类型基础方案及结论层详见设计图纸，基础设计等级乙级；12 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!场地类别建筑场地类别：Ⅱ类；4地下室防水做法：结构主体防水做法：地下室底板、侧结构自防水墙和无地上建筑的地下室顶板，全部为防水混凝土，抗渗等级为S6。地下室主体附加防水层：地下室底板和侧墙刷渗透结晶型防水材料一道，底板刷在结构层的上边，侧墙刷在结构层的外侧，地下二层档案库外围护结构的内侧加刷渗透结晶型防水材料一道，地下室顶板（包括主入口台阶地下室防水底板）的防水层为一层自粘型防水卷材，在17~25轴范围内结构板在上，梁在下时，防水卷材直接铺在顶板的材料防水找平层上边。在25~30轴范围内，结构梁上反，板在下时，出现凹槽，为了防止凹槽积水和渗水，先刷渗透结晶型防水材料一道，再填素土夯实，素土上面打150厚C20混凝土垫层，该垫层表面与最高上反梁顶平，形成平面顶板，在该顶板的找平层上铺自粘型防水卷材，顶板防水卷材铺到侧墙，与侧墙防水层搭接700高5屋面防水防水卷材；普通砼垫层Ｃ10防水砼底板垫层Ｃ15混凝土6设备基础Ｃ20强度等级地下室侧墙、基础地板、车道、C30楼层梁板、楼梯及支柱柱C30（除特殊说明外）；工程设防烈度七度9抗震等级结构抗震等级剪力墙等级为二级，框架抗震等级为二级；钢筋接头宜优先采用机械或焊接连接接头。焊接及钢筋接头搭接接头的类型及质量应符合《混凝土结构工程施工质10机械连接形式量验收规范》(GB50204-2002)的有关规定;机械连接可采用冷挤压或等强直螺纹连接；11钢筋保护层厚度按03Ｇ101-1-1第33页施工地下室顶板及楼板:板带内的钢筋可先做分离处理,浇灌板带混凝土前将两侧分离钢筋加焊，地下室底板:钢筋除按上述方法处理外,还须将垫层局部加厚并加设柔性防水层,板中间加钢板止水带；12施工后浇带设置后浇带宽度为1000mm,后浇带在没有兼沉降缝作用时保留42天即可浇筑,否则应在主体封顶后14天浇筑。用比原混凝土高一强度等级的微膨胀混凝土浇灌。后浇带处钢筋应做好防锈处理；地下室底板(基础)与外墙交接处的施工缝应设置在板面13施工缝基础底板500以上位置,接缝处加设止水带；13 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!钢筋混凝土柱、墙的施工缝见标准设计图集(03G101-1)有关柱、墙配筋构造肋形楼盖应沿着次梁的方向浇灌混凝土,框架柱其施工缝应留置在次梁跨中的1/3区段内，如浇灌平板楼盖,施工缝应平行于板的短边；3.4专业设计概况3.4.1暖卫通工程设计简介：1）生活给水系统本工程市政给水管网在室外呈环状设置，在环网有两根引入管至地下室，供建筑低区给水；4-12层为中区，13-24层为高区，采用水泵水箱联合给水；公共浴室热水由热水锅炉房供水，其余热水由热水器供水。2）雨淋灭火系统：按严重危险Ⅱ级。本工程在会议大厅，主附楼连廊，一层自行车库设雨淋灭火系统。地下一层设雨淋泵二台，一备一用。3）排水系统：建筑物内采用粪便污水与废水合流管道系统。三层以下单排，三层以上采用专用通气立管排水方式。屋面雨水均采用内排水系统，经管道收集后排入市政雨水管网。4）消防系统：本建筑为一类高层；消防系统分两个区，12层以下为低区，13层以上为高区。地下二层至五层和十四层至十七层采用减压阀。本建筑按中危险Ⅰ级设置自动喷洒灭火系统；自动喷洒系统分两个区，12层以下为低区，13层以上为高区。火灾初期用水由屋顶水箱供给，该水箱与消防水箱系统共用。14 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!5）暖通工程设计范围：空调系统、通风及人防。（1）通风：会议室、图书阅览室、四百人会议室、二百人会议室、一千人会议室厅观众厅、壁球馆、各卫生间设机械排风系统；地下室低压配电室、高压配电室、电池室、地上一层锅炉房设事故排风系统，该系统与气体灭火系统联动。（2）空调一千人会议厅观众设置座椅下阶梯式旋流风口侧送风，中上部侧送风；四百人会议厅设置单风道低风速全空气系统；二百人会议厅、羽毛球馆、壁球管设置单风道低风速全空气系统。（3）采暖空调冷源采用离心式冷水机组；地下一层设置三台空调冷水机组，供给大楼的所有空调房间；行政中心五-二十四层采用双管同程式循环系统，其他系统采用采用异程式循环系统。3.4.2电气工程简介1)供配电系统由市政引来两路独立10KV电源，以电缆埋地方式引入建筑内变电所。变电所设置：在地下一层靠外墙处设置一处变电所，内设高压配电室、电池室、值班室、低压配电室及变压器室，本工程两路电源同时工作，分段运行。高压配电方式采用放射式为变压器供电方式。2）照明系统15 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!1.本工程照明设计包括正常照明、室外照明及应急照明，应急照明又包括备用照明、安全照明、疏散及疏散指示照明。2.应急照明设置：在消防中心、变电所及消防设备用房等处设有备用照明。在银行设有安全照明，在走道、门厅、楼梯间、大空间公共场所等处设有疏散及疏散指示照明。其中安全照明、疏散指示照明及部分备用照明灯具采用自带蓄电池灯具。3.照明控制方式：普通照明采用跷板开关或配电箱开关控制。楼梯间采用红外线感应开关（带消防强切接点）控制，火灾时由消防报警系统强制点亮；前室及走道疏散照明灯采用双控开关控制，平时正常开关，火灾时由消防报警系统强制点亮；大空间正常照明及室外照明采用BA控制或现场手动控制，大空间公共场所疏散照明平时采用配电箱开关控制，火灾时由消防报警系统强制点亮；疏散指示灯平时仅浮充电不点亮，火灾时由消防报警系统强制点亮。1000人大礼堂观众厅照明采用EIB智能照明控制系统，分别在舞台台口内及声光控制室设有智能场景开关，舞台照明采用全数字智能型调光硅柜进行调光控制。灯光控制台设在声光控制室。舞台灯光及机械系统仅预留配电箱及控制柜位置，具体灯具及设备选型及布置由专业厂商进行二次深化。4.所有荧光灯及气体放电灯均采用电子镇流器或采用电感镇流器加补偿电容。要求补偿后的功率因数大于0.9。3)建筑物防雷、接地系统及安全措施16 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!本建筑按二类防雷设计。1.在裙房及主楼屋顶四周女儿墙装设避雷带。同时在屋面铺设不大于10x10m的避雷网格。2.利用建筑物外圈结构柱内的主筋作为引下线。3.屋面上所有金属物体或构件均就近与防雷装置可靠连接。4.不同标高处的避雷带应可靠焊接连成电气通路。5.为减少雷电对供配电系统的危害，在变电所高压进线处、低压进线柜及室外照明配电箱处设置浪涌保护器。在智能中心等弱电机房和电梯机房配电箱处设置浪涌保护器以保护各重要设备。3)人防设计按北京市结建人防工程办公室下达的结合民用建筑修建防空地下室方案审批表的要求，本工程应建人防的防护等级为六级，防化级别为丙级，面积为1997.62平方米。战时用途为物资储备库。本工程人防设在地下二层，人防总设计面积为1785平方米，划分为1个防护单元，2个抗爆单元。人防地下室共设有两个出入口，一个室外出入口，一个室内出入口，在两个出入口的口部分别设有防毒通道和密闭通道，每个出入口均设有防护密闭门和密闭门各一道。4)弱电系统包括：设计内容：火灾自动报警及联动控制系统、网络及布线系统、电话系统、安全防范系统、有线电视系统、广播系统、楼宇自控系统、车库管理系统。火灾自动报警及消防联动控制系统17 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!1.系统形式本工程火灾自动报警系统采用控制中心报警形式。在一层设有消防控制中心。内设火灾自动报警控制器及消防联动控制柜。2.系统功能火灾时，整个系统可实现如下功能：1)在消防中心显示火灾探测器和手动报警按钮的火灾报警部位及故障报警信号。2)在消防中心显示水流指示器、报警阀、安全信号阀的工作状态。3)对消火栓系统的控制及显示消火栓报警按钮报警，主机经控制模块起动消火栓泵（消防中心也可手动直接起动），并在消防中心显示报警部位及消防泵工作/故障状态。4)对自动喷洒系统的控制及显示喷洒系统报警阀动作后，主机经控制模块起动喷洒泵（消防中心也可手动直接起动），并在消防中心显示其工作/故障状态。5)对雨淋系统的控制及显示当被保护区内火灾确认后，主机经控制模块打开电磁阀（消防中心也可手动直接起动），同时起动雨淋泵（消防中心也可手动直接起动），并在消防中心显示其部位、电磁阀状态及雨淋泵工作/故障状态。6)对卷帘水幕系统的控制及显示水幕系统报警阀动作后，主机经控制模块起动水幕泵（消防中18 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!心也可手动直接起动），并在消防中心显示其工作/故障状态。7)对气体灭火系统的控制及显示a)在消防中心显示系统的手动/自动状态，并接受各防护区报警、喷射及故障信号；b)在报警、喷射各阶段，有相应的声、光警报信号，并能手动切除声响信号；c)在延时阶段，能自动关闭防火门、窗，停止通风空调系统，关闭有关部位防火阀；d)气体灭火结束后,打开排风机以便排除有害气体。7)对防火卷帘门的控制及显示防火分区内任一感温探测器或卷帘门两侧任一感烟探测器动作后，该防火分区用作防火分隔的防火卷帘一步降落到底，并接收其反馈信号。8)对防烟、排烟设施的控制及显示a)停止有关部位的空调送风。b)起动有关部位的防烟和排烟风机、防烟和排烟阀等（防烟和排烟风机除自动控制外，还可手动直接控制），并接收其反馈信号。9)对消防广播的控制，其控制程序符合下列要求：a)地下室发生火灾，先接通地下各层及首层；b)首层发生火灾，先接通本层、二层及地下各层；c)其它层发生火灾，先接通着火层及相邻的上、下层。10）当消防中心确认火灾发生时，切断着火层及相邻上、下层的非消防电源，19 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!11)当消防中心确认火灾发生时，强制接通走道、楼梯间的疏散照明灯及全部疏散指示照明灯。12)当消防中心确认火灾发生时，控制电梯全部停于首层，并接收其反馈信号。要求电梯产品满足下列条件：a)所带控制箱应具备消防强制迫降功能，并可返回信号。b)全部电梯至首层后，客梯轿厢门打开、断电、不能继续使用，消防电梯转入消防工作状态。上述各联动系统的编程，应参见水、暖相关图纸并遵循水、暖各专业的要求进行。3.消防电话消防电话为独立系统，主机安装在消防中心内。话机为红色、非拨号型即摘机与消防中心通话，另有“119”直拨报警电话机。导线选择及线路敷设本工程火灾报警系统的信号总线采用阻燃型双绞软线，电源线干线采用ZR-BV-2X4导线，支线采用ZR-BV-2x2.5导线；消防广播线路采用ZR-RVB-2X2.0线缆；消防电话线路采用ZR-RVVP-2X1.5型电缆。线路敷设方式采用导线穿镀锌钢管在楼板及墙内暗敷。在弱电竖井内消防线路导线穿管明敷。消防广播、电话线路导线沿金属线槽敷设。6.设备选择及安装火灾报警及消防联动控制柜采用JB-QG-GSJ-5000型，落地安装；20 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!消防广播主机落地安装；消防电话主机在控制柜台上。警铃墙上明装，中心距地2.2m；消火栓报警按钮消火栓箱自带；红外光束感烟探测器吊顶下0.5米墙上安装。空气采样系统控制器壁挂式墙上2.5米安装。空气采样探测器空气管顶棚下0.1米安装，所有点式探测器（烟感，温感）皆吸顶安装；各种控制模块均墙上明装，顶棚下0.3米；手动报警按钮墙上明装，中心距地1.5m；消防电话分机墙上安装，距地1.5m；广播扬声器吸顶或墙上安装，墙上安装时高度详见图纸；探测器至空调送风口边的水平距离不应小于1.5m.四．网络及布线系统本工程数据系统由网络中心设备、中间网络交换机二级和终端设备组成。主机房设在一层，终端设备自备。线路敷设是由网络中心设备配线给网络核心交换机等，之后通过光缆到楼层交换机，至此用CAT6型非屏蔽电缆向各房间配出用户线。干线（光缆）在竖井内敷设（允许以后按需要增加光缆）；水平支线（CAT6电缆）经线槽敷设或穿钢管暗敷。交换机等机柜落地安装；RJ－45插座距离地面0.3m暗装。此部分设计仅考虑预埋管线，预留设备用房。设备选型及系统设备（含服务器等）组成由甲方确定。五．电话系统本工程采用虚拟数字程控交换机系统，该系统的布线类型及方式同于网络布线系统。接线插座盒距地面0.3m暗装。电缆穿镀锌钢管暗敷。21 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!六．安全防范系统包括电视摄像系统，防盗系统和巡更系统。系统主机设在安防中心室内。摄像机在室内吸顶安装或大空间其距地面不低于2.5m高度安装，室外不低于3.5m高度安装；防盗、巡更系统为双线环路有线系统，电缆为RVVP-2×1.0型；摄像系统视频电缆为SYKV－75－5型；控制线随机型确定，均穿镀锌钢管暗敷；双鉴探测器在大门框的上边安装、门磁开关在门/门框上安装；安防控制器、读卡控制器在电讯竖井内明装；巡更（门禁）读卡器距离地面1.50m处安装。竖井集中供电。七．有线电视系统市网的有线电视电缆引入后，信号经过处理分配给用户。干线电缆选用SYKV－75－9，支线电缆选用SYKV－75－5型，穿镀锌钢管暗敷。对卫星电视接收部分，频道数等由业主确定。器件箱底边距地面0.5m安装；终端盒距离地面0.3m暗装。八．广播系统本系统为消防广播与背景音乐，业务广播兼用。主机设在消防中心控制室内。主机应有定时播放、广播用语自动播放、功率放大器与备用机自动切换、输出自动检测等功能。另外，当火灾等情况时，其具有应急播放功能。扬声器吸顶或墙上安装，墙上安装时高度详见图纸。导线为ZR-RVB－2×2.0型，穿镀锌钢管暗敷。九．楼宇自控系统（BAS）22 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!本系统对空调系统、通风系统、给排水系统、照明系统、变配电系统等进行监测与控制。系统由中央管理工作站、现场控制器（DDC）、现场传感器、执行器构成。主机设备设在BAS控制室内。本系统设计仅为业主选择设备产品提供参考，承包商应根据所提供的产品做修改设计，并配合水、空调专业使其所选择的设备成套。对有关软件应适用、配齐；接口单元要匹配。模拟信号电缆选用RVVP－2×1.0型；其它信号电缆为RVS－2×1.0型，均穿镀锌钢管敷设。传感器、执行器等部件的安装及本系统的施工请参见“智能建筑弱电工程设计施工图集―97X700”。十．车库管理系统“车库管理系统”是一相对独立系统，用以管理车辆；但在该系统主机预留有与大厦管理主机的接口，可进行高层管理。十一.会议系统本工程对此仅负责预留管线，设备选型由甲方确定。“400人”会议系统具有4通道同声传译、会议投票、表决、IC卡识别、图象跟踪、实物展示等使用功能；另具有音频及视频投影系统。“1000人”会议的扩声系统为语言和音乐兼用方式的国家一级标准，平均声压级不小于95dB；声场不均匀度不大于8dB；另具有视频投影系统图像显示/投影系统具有播放SVGA、RGBHV信号功能。十二.各系统供电采用两路电源自动投切供电方式，UPS容量由配套设备确定。主23 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!机在控制室内供电；其他终端在电讯竖井内供电。十三.系统接地接地系统为综合接地，接地电阻不大于1欧姆。在消防中心、弱电机房、讯井等处设有局部等电位联结端子板（LEB）。所有采用交流供电的电子设备金属外壳、金属支架、金属管路等均利用BV-1x10mm2导线与LEB可靠电气连接。LEB板就近与本层楼板钢筋及电源PE线可靠连接。24 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!第四章对本项目施工的认识4.1关于对招标范围的理解4.1.1消防工程合同图纸中标明的以及工程规范和技术说明中规定的气体灭火系统、水喷淋系统（含消防喷淋泵）、火灾自动报警系统、消防联动系统、消防广播系统中的设备、管道、线缆等的供应、安装和调试工作全部纳入指定分包范围。总承包人负责按照图纸实施并完成消火栓系统（含屋顶消防水箱及稳压泵组）及消防报警系统中所有墙体及建筑结构内暗埋管路套管的供应和安装。总承包人负责整个消防工程的验收工作以及包括设备基础、预留孔洞、预埋件、预埋管、补洞、堵洞、防火枕和招标文件中规定的对本部分指定分包人或指定供应商的总包管理、协调、配合和服务的责任和义务，包括与其他专业的协调和配合。4.1.2弱电系统工程合同图纸中标明的以及工程规范和技术说明中规定的全部弱电工程的穿线、设备、安装、调试、开通等工作均纳入指定分包范围。总承包人负责包括所有线槽、桥架、配管（含穿带线）、预埋管、设备基础、预留孔洞、预埋件及盒、出墙套管、补洞、堵洞和招标文件中规定的对本部分指定分包人或指定供应商的总包管理、协调、配合和服务的责任和义务，包括与其他专业的协调和配合。4.1.3防雷与安全保护接地系统25 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!总承包人按设计图纸实施并完成,包括本系统装置的供应及安装。4.1.4电梯工程合同图纸中标明的以及工程规范和技术说明中规定的电梯设备采购及安装均纳入指定分包工程，总承包人负责包括：①电梯井道和机房的全部土建工程；②提供电梯门框用的调直和调平的数据；③提供用于填充、灌浆框缘、门厅框、地基、底坑的混凝土填料；④提供机房内的提升吊钩、承重梁；⑤电梯机房内的配电柜及照明、插座；⑥电梯井道内的永久照明；⑦提供和安装由电梯机房及井道外连接至中央控制室之间的线槽、线缆；⑧为电梯底坑提供排水设施；⑨办理正式移交手续前按照电梯分包商要求进行成品保护设置；⑩设备基础、预留孔洞、预埋件、预埋管、补洞、堵洞和招标文件中规定的对本部分指定分包人或指定供应商的总包管理、协调、配合和服务的责任和义务，包括与其他专业的协调和配合。4.1.5幕墙工程玻璃幕墙、干挂花岗岩及轻钢结构、玻璃屋面、雨蓬、外门窗纳入指定分包。26 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!玻璃幕墙、轻钢结构、玻璃屋面、雨蓬、外门窗的预埋件由分包单位负责提供，总承包人负责预埋施工。总承包人负责提供能满足外墙装修使用要求的施工脚手架（该脚手架在完成外墙装修后再予拆除）和招标文件中规定的对本部分指定分包人或指定供应商的总包管理、协调、配合和服务的责任和义务，包括与其他专业的协调和配合。4.2工程特点的分析1）新建工程位于北京市繁华路段，施工可能对周围环境造成影响，开工前应提前考虑，早作准备。2）施工场地较大，土方开挖时应对基坑边坡采取有效的支护，对地下管网、管线进行保护。协助建设单位做好场地内的拆除及清理工作，特别注意摸清地下管线、构筑物的位置、走向。4）新建工程与西侧居民小区相临较近，施工中扰民与噪音的控制值得投标人高度重视，解决扰民与民扰问题是一项重要工作。5）因其特殊的环境与地理位置的因素，对施工的限制因素较多，强化施工质量和文明施工两手同步的理念。重点解决好施工中环保、交通、保安、文明施工等社会公共要求。如建筑材料的供应，施工人员的基本生活需求，以及垂直和水平运输的保障等等。6）施工现场零散，给施工及现场统筹布置带来一定困难。存在着多层次、多方位的交叉关系；同时，如何与设计、建设单位、监理等做好配合，搞好施工，是摆在承建者面前的一道课题。27 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!7）本工程属于自动化智能型综合办公楼，专业设计复杂，自动化办公、消防自控、电梯等专业较多，总包协调难度大。28 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!第五章施工组织5.1项目组织管理结构5.1.1我公司把本工程作为重中之中，若有幸中标，我公司将选派精明强干的项目管理班子，该项目管理部具有丰富的同类型工程施工经验，所承担的工程曾获得“长城杯”、“鲁班奖”及市优质工程的荣誉。该项目经理部的项目经理有着丰富的施工管理经验、具有较高的技术素质和相应资质。我公司对项目实行目标管理，根据承诺的质量目标、工期目标、安全文明施工目标，、环境保护目标等进行决策，鉴定目标责任合同，公司内部建立重奖重罚的激励机制。我公司将按照多年积累的成熟项目管理经验来管理项目，严格按照以ISO19001-2001模式标准建立的质量保证体系来运作，形成以全面质量管理为中心环节的科学管理体制，出色实现我公司的各项承诺。项目管理部将严格按照公司颁布的“三合一”整合型管理体系的程序文件和《项目管理手册》、《质量保证手册》、《现场CI手册》中的有关内容开展工作，并由公司按月考核。5.1.2我公司组建土建工程项目经理部、水电及设备安装工程项目经理部等各专业组成施工队伍。会同业主、工程监理共同参与工程的施工与管理。29 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!5.1.3现场项目经理部组织机构项目经理部组织机构图项目经理生产副经理项目工程师副经理（机电）经营副经理生安技质物水经合产全术检资电营约管员质员供部预部理量应算部部部部作业班组5.2管理结构职责划分5.2.1项目经理1）受公司法人代表的委托，履行法人代表与甲方签订的合同，在工程建设中对工程全面负责。2）负责企业的质量方针和项目质量目标在本项目工程的贯彻落实。3）组织编制项目质量保证计划，各类施工技术方案，安全文明施工组织管理方案并监督落实工作。4）负责本项目执行公司质量体系文件，实施企业质量手册和执行项目质量计划，保证质量体系持续有效运行。5）负责本项目配置合理资源，健全质保机构，建立各级质量责30 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!任制，强化质量管理，使建筑、安装生产和服务质量处于严格受控状态。6）对项目的工程质量、工作质量负领导责任，为项目第一质量责任者。7）组织项目实施的各类进度分包和供应商的选择工作。8）负责与业主、监理、设计等的协调和沟通的组织领导工作。5.2.2项目总工程师1）协助项目经理管理工程实施过程中的技术、质量工作。2）协助项目经理组织编制施工组织设计、施工方案。3）解决施工过程中技术难点，确保在施工过程中严格执行国家有关《规范》《规程》和《标准》。4）确保设计图纸正确实施，确保工程质量。5）支持技术、质量会议，参加业主方和监理方组织的有关会议。6）负责贯彻执行企业的质量方针、质量目标和质量体系文件，确保质量体系在项目持续有效运行。7）负责执行本工程质量计划和编制实施施工组织设计，确保本工程质量目标实现。8）支持并参加不合格品评审会，审批并监督执行不合格品、不合格项纠正和预防措施。9）对新技术、新工艺和新材料在本工程的推广和使用进行指导并把关。10）负责对工人和劳务队的岗前培训工作并审查培训效果。11）竣工图、竣工资料、技术总结等工作的指导和把关。31 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!5.2.3生产副经理1）负责组织施工计划的编制和实施，制定劳动力计划、材料计划、施工机械计划，保证各种施工条件，队施工进度、施工安全负责。2）负责支持生产调度会，协调各专业之间的关系，参加业主方和监理方组织的有关会议。3）负责质量目标、进度目标、安全文明施工目标和质量奖目标的策划、组织、管理和落实工作。4）负责阶段交验和竣工交验的组织领导工作。5.2.4经营副经理1）支持合同、预算管理和成本核算工作，编制工程用款计划。2）主管与业主方和监理方的有关业务往来。3）支持预结算的审定。4）主管各项经济活动分析。5）主持合同评审和各项成本分析及经济活动分析。5.2.5机电副经理1）负责项目水电等工程的生产组织、进度计划及落实、施工方案的实施、工序协调、质量控制等工作。2）负责现场机电工程施工组织。3）主持编制项目质量保证计划、安全文明施工组织管理方案。4）预审水电工程各类施工技术方案。5）直接主管准备符合合同要求的设备材料样品或资料。6）支持安全文明施工、质量体系运行和争创质量奖工作。32 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!7）审核职责范围内的工程物资设备需求计划。8）负责职责范围内与业主、监理的工作。5.2.6技术质量部1）负责编制施工组织设计、各类施工方案和季节性施工方案。2）负责技术和质量管理工作，负责施工图纸管理，组织图纸会审，办理施工图纸技术洽商，保证工程严格按照图纸和有关技术规范实施。3）负责试验工作和施工技术资料的收集、整理和工程竣工档案的编制工作。4）参加隐检、预检和分项、分部工程检查验收工作，负责对质量缺陷进行评估，提出整改意见，对工程进行全过程的质量监控，参加解决施工过程中的技术难点。5）负责测量防线工作。6）组织技术和质量会，负责与业主方和监理方的有关业务往来，参加业主方与监理方组织的有关会议。7）对工程质量进行监督、检查。8）负责建筑安装工程过程检验和试验的控制。9）负责不合格品的控制。10）负责检验和试验状态的控制。11）负责建筑安装工程竣工交付。12）负责执行和落实各项技术管理制度和措施。13）参加不合格品、不合格项分析会，负责制定、检查、纠正和预防措施的实施情况。33 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!14）负责各项检验和试验，正确选择取样、送检工作。15）负责工程施工全过程的测量工作。16）做好各项计量器具验收、登记、统计、送检工作。17）负责建筑安装施工过程控制。18）负责工程技术文件资料、质量记录的整理和控制。5.2.7水电部1）协助项目工程师工作，负责项目水电等工作的生产组织、进度计划及落实、施工方案的实施、各项协调、质量控制等工作。2）负责业主直接发包项目等工作的协调、现场施工组织的配合。3）参与编制项目质量保证计划。安全文明施工组织管理方案。4）负责编制水电工程各类施工技术方案。5）准备符合合同要求的设备材料样品或资料，负责具体呈报审批工作。6）参与进度计划的编制，负责职责范围内的进度计划的细化和落实工作；负责与土建和装修工序的配合协调工作。7）协助安全文明施工、质量体系运行和争创质量奖的工作。8）负责编制职责范围内的工程物资设备需求计划。9）负责填写施工日志，协助技术质量部的技术质量部的技术资料收集整理工作；参与项目阶段交验和竣工交验。10）负责职责范围内与业主、监理的联系工作。5.2.8物资供应部1）根据施工进度计划编制材料计划。2）负责物资的采购、加工和发放工作，组织物资适时进场，对34 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!物资的质量负责。3）保证物资符合相应的技术标准和政府有关部门的有关规定，参与业主方和监理方组织的有关会议。4）对进场的材料，按施工平面布置图存放，并做好保管和防护工作。5）做好施工现场及库房物资产品的标识。6）如实填写物资凭证，保管好各项质量记录。7）凡进场的各种物资设备必须按质量标准和发货单进行检验和验证。8）做好各种机具设备的维修、保养工作满足施工的需要。5.2.9生产管理部1）编制施工进度计划，合理安排生产，保证施工进度。2）负责劳动力和施工机械调配，协调各专业之间的关系，做好施工准备工作。3）保证各项施工条件，确保安全施工和文明施工，解决市政、环卫、扰民等可能涉及的问题。4）负责向业主和监理提交施工进度计划，负责协调与工程相关的政府职能机构、各专业口、专业公司的关系。5）负责与业主方和监理方的有关业务往来，组织生产调度会，参加业主方和监理方组织的有关会议。6）负责检查生产计划执行情况。7）负责施工生产的协调，调度，现场文明施工的实施及检查，处理好施工生产的进度与质量问题。35 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!8）落实好工程过程产品保护和保修服务。9搞好劳动力管理，及时调配人力资源，满足施工生产需要。10）负责分承包管理和员工的培训。5.2.10经营预算部1）负责合同、预算管理和成本核算工作，编制工程用款计划。2）负责向业主和监理呈报工程完成量和工程用款计划，负责与业主方和监理方的有关业务往来。3）对工程造价（包括土建、安装）要及时登帐，报送业主，并积极与业主联系，促进预结算的审定。4）及时组织好资金的运转，保证资金为工程服务。5）搞好各项经济活动分析。6）及时办理货币资金业务决算工作。7）参加合同评审和各项成本分析及经济活动分析。5.2.11合约部1）具体实施项目的合同管理。.2）编制项目预决算，并进行工程款的收取与支付。3）做好项目成本控制，合理组织资金周转。4）做好成本分析计算，为项目经理提供决策依据。5）组织进行经济类台帐报表的记载、分析与上报工作。5.2.12综合办公室1）负责各种接待工作，宣传工作和场容场貌的规划及治理工作，负责办公区域的环境卫生管理。2）负责与周边单位的协调，解决施工扰民与民绕问题。36 GeneratedbyUnregisteredBatchDOCTOPDFConverter2012.4.319.1599,pleaseregister!3）负责与各个方面的联系工作，办理上级领导交办的其它工作。4）负责人事用工和劳资分配制度的编制工作。5）负责办公制度的编制和日常管理；负责办公用品的采购发放，交通车辆管理，文件传递和存档。6）负责对外公关和宣传接待组织工作。5.2.13主要专业人员职责1)质检员：认真执行国家颁布的质量标准、规范和规程，严格执行质量检查评定标准，搞好施工过程中的质量工作；对不符合要求的操作方法和施工过程及时纠正制止；严格把好原材料及加工订货质量关；做好施工过程中的各种质量检查工作。2)安全员：宣传贯彻安全生产的方针、政策文件和要求，开展安全生产培训、教育；监督检查施工全过程安全防护标准化的执行情况，配合技术部门做好脚手架的搭设与各种防护措施方案的审核；监督检查各类劳动保护用品、安全防护用品的购买、使用及产品质量情况；监督检查特殊工种人员持证上岗情况，协助办理作业证件的年审、换证、取证事宜；负责民工的进场安全培训、考核工作；对现场安全进行跟踪管理。37 第六章施工部署6.1施工部署安排6.1.1施工总体安排：根据结构设计特点及现场施工条件，本工程施工组织主导思想是：施工时采取“平面分区，区内分段流水，立体穿插作业”的原则。施工中考虑分区域施工，先施工带地下室部分，后施工无地下室部分。在总体上，以带地下室部分工程做为重点，以重点作突破口，先行施工。结构施工中通风、空调、电气等随土建施工做好预埋预留，装修施工中暖卫、空调、电气等设备安装随土建施工穿插作业，外装修从上到下逐层推进。合理组织穿插施工，充分利用时间和空间。即：基础、地下结构、地上主体结构分区施工，区域内在此基础上组织分段流水、交叉作业，实现各建筑、各专业、各工序间的严密搭接。6.2主要施工方案选择根据本工程特点，结合公司的资源情况和工程经验，初步拟定各工种施工方法：6.2.1运输系统1）采用塔吊及砼地泵组成场内水平、垂直运输系统，场内小型材料水平运输采用小翻斗车和手推车。2）在基础施工阶段，及时插入塔吊基础施工，并组织塔吊进场38 安装，保证结构施工的垂直运输。3）混凝土全部采用预拌混凝土。4）塔吊系统的配备充分考虑全面覆盖和塔机自由高度的关系，为装拆方便，设置在现场建筑物南侧及北侧各一台，详见施工现场总平面布置图。现场机械选择时尽量考虑高效和实用性，满足施工要求；生产机械进场前应提前做好场地平整硬化及所需水、电线路准备，为机械及时投入使用创造条件；塔吊选用三台H3-36B型、臂长70米塔吊。5）施工机械设备应按施工机械设备计划要求时间及平面图位置组织进场安装，并完成必要的进场检验和验收手续。6）主要施工机械设备见下表：39 拟投入的主要施工机械设备机械或额定功率序号型号、规格数量国别产地生产能力用于施工部位备注设备名称(KW)12塔式起重机H3-36B3国产7010基础、结构R=70mSCD2002外用电梯2国产302T二次结构、装修/2002.T3地泵HRC-602国产30基础、结构4砂浆搅拌机400L2国产7.5基础、结构、装修5电焊机BX13006国产23基础、结构、装修6钢筋切断机GQ40D型2国产7.5基础、结构7钢筋弯曲机GW40-12国产3基础、结构8电锯MJ1142国产2.2基础、结构9电刨MB504A2国产2.2基础、结构插入式ZX301010国产1.1基础、结构振捣棒ZX50平板式11EB112国产2.2基础、结构振捣棒12消防水泵50GC4国产22基础、结构、装修7）装修施工期间采用外用电梯两部。8）结构施工时采用双排钢管脚手架，要求作好外檐封闭及降噪音工作。9）外檐石材及幕墙施工利用结构施工时搭设的双排钢管脚手架。6.3.2主要施工方法1）基坑支护工程根据本工程的现场施工条件及特点，为了确保边坡支护工程能够经济、安全、高效的完成，大部分采用土钉墙的支护方式，局部采用φ600护坡桩；上述方案能够满足现场周围地下管线和既有建筑40 物及道路施工的安全。在基坑支护中保证基坑周围一切既有建筑物、道路和地下管线所产生不均匀沉降在规范允许范围内。2）土方开挖本工程基础土方采用反铲挖掘机开挖，人工修坡及修底施工，机械装运出场，槽底留20－30cm采用人工开挖,以免地基土扰动。3）回填采用级配砂石天然级配砂石或人工级配砂石，级配良好，不均匀系数Cu应大于5，宜采用质地坚硬的中砂、粗纱、砾砂、石屑或其它稳定性好、透水性强的无害工业废粒料。回填前，应组织有关单位检验基槽地质情况，包括轴线尺寸、水平标高，以及有无积水等情况，办完隐检手续。4）钢筋砼工程施工钢筋制作均在现场，钢筋水平接头采用搭接焊，闪光对焊，直径≥Φ22采用机械接头，直径≤22采用搭接；钢筋主筋竖向接头采用电渣焊接头。柱、梁模板采用18厚多层板、5×10木方配制的定型模板；柱箍使用型钢；支撑体系采用钢管、φ6钢筋及花篮螺栓。地下室墙模板采用钢木组合大模板，用校正桁架、型钢支架和斜撑固定。砼墙部分采用光面聚脂漆模板加涂腻子。电梯井筒内模采用整体式拼装筒模。楼板模板采用18厚多层板；主龙骨10×10木方，次龙骨5×10木方；支撑体系采用碗扣架。41 后浇带模板采用钢筋骨架，加快易收口网，采用LLP胶封法专利技术。砼采用商品砼，砼输送以泵送为主，塔吊吊斗浇灌辅助。地下室底板大体积砼采用斜面分层的方法施工。砼养护采用双层塑料薄膜加麻袋覆盖或喷养生液养护的方法。地下室外墙施工缝留于底板顶300mm处设止水带，柱、内墙施工缝留于梁下50mm及板面上，主体结构水平施工缝留于梁底50mm处和板面上；墙、柱钢筋与楼板模板同期施工，墙、柱砼浇注完成后，再绑扎梁板钢筋；柱核心区砼与梁、板同时浇注；楼板完成次日即拆除柱模。5）围护及隔墙施工在主体结构施工期间逐次穿插施工。7）脚手架工程外脚手架拟沿建筑物外立面全高设置；6）机电设备安装工程施工机电设备安装工程施工包括给排水工程，动力及照明工程，空调通风工程，弱电工程（消防控制、电视、电话、综合布线）等，主要按专业各工种的特点施工，重点强调必须加强预埋、预留工作和设备吊装就位的施工。9）装修工程施工主要根据建筑装修的要求施工，采用由上而下的方法。42 6.4验收安排为充分做到合理利用空间、时间连续、均衡协调有节奏地施工，保证工程按照总进度计划完成，结构施工分层、分部位进行验收，竣工验收前预先做好专项验收。6.5保证高素质的施工队伍的措施6.5.1作业队伍配备1）选配精干的施工队伍根据本工程的特点，选用参加过同类型工程施工，具有较强战斗力的一流的整建制劳务队伍，根据定额工程量和以往的施工经验，合理布置劳动力，控制内部的工人技术等级比例，确定合理的劳动组织，并经过优化组合，加强人员高度管理，开展技术革新，以满足施工高峰期对人员的需要，使人力资源得到充分、合理的运用。另一方面要引进竞争机制，在部分分项工程或关键部位实行议标竞争，择优录取的办法，确保施工质量。2）作好劳动力的技术培训工作针对本工程施工特点，对操作人员进行专业技能培训，并对作业难度大的地方进行现场实地交底，提高工作人员的操作技术水平。对于特殊工种人员、机械设备操作人员要求必须经专业培训并考核合格持证上岗。落实施工计划和技术责任制，对施工人员按管理系统逐级进行交底，交底内容包括：工程施工进度计划和月、旬作业计划；各项安全技术措施，降低成本措施和质量保证措施；质量标准和验收规43 范要求、设计变更和技术核定事项及关键及复杂部位，必要时进行现场示范。3）做好劳动力管理（1）根据北京市有关要求及行业规定严格执行施工人员管理制度，与所有参施队伍签订劳务合同，加强劳务管理、明确人员分工，做到有计划、有落实，有检查。（2）所有工人在进场前必须严格进行“三级”教育，考核合格后颁发上岗证。分队组编制组织上岗培训，主要有：规章制度、安全施工、基本操作技术和精神文明教育、环境保护等五个方面，进行施工总动员，开展“比、学、赶、帮、超”的劳动竞赛活动。（3）进场施工人员必须“三证”齐全，进场后按分包关系统一着装，佩带填有表明单位、工种（职位）、照片等内容的身份胸卡，加强进出场管理。（4）安排好工人进场后生活，加强施工现场生活设施和卫生防疫管理，保证现场职工和工人的身心健康及生命安全，遵守有关的法规、规定和管理标准，提高文明施工管理水平。44 第七章施工准备7.1技术准备8.1.1组织图纸会审，备齐施工中所需规范、图集等；在开工前项目部组织各专业工程技术人员熟悉图纸，将图纸存在的问题整理汇总，在设计交底会上与设计人员共同解决。工程所需的图集、规范、标准、法规等在开工前准备齐全。8.1.2人员培训所有劳务人员进入现场前，项目部统一进行为期一周的培训。进行现场安全文明施工教育、防火教育、细部施工交底工作，尤其要做好对各技术工种的培训工作。8.1.3施工方案编制在各分项工程施工前，由技术负责人组织有关人员在认真研讨的基础上编制如下施工方案表7-1序号方案名称编制单位计划完成日期编制人审批人1质量设计项目部技术2006.7技术员总工程师2基础施工方案项目部技术2006.7技术员总工程师3结构工程施工方案项目部技术2006.10技术员总工程师4内外装修施工方案项目部技术2007.12技术员总工程师5试验方案项目部技术2006.8技术员总工程师6临时用电施工方案项目部技术2006.7技术员总工程师7暖卫通工程施工方案项目部技术2007.3技术员总工程师8脚手架施工方案项目部技术2007.4技术员总工程师9分部、分项施工方案项目部技术2007.3技术员总工程师10垂直运输施工方案项目部技术2007.10技术员总工程师45 8.1.4新技术推广应用计划表7-2序号新技术名称数量备注1混凝土施工2钢筋连接—滚压直螺纹3防水材料4计算机在施工管理中的应用6台1）粗直径钢筋连接技术竖向钢筋电渣压力焊，应用部位：用于直径≥φ18以上的竖向钢筋。冷挤压套筒连接，应用部位：用于直径≥φ22以上的水平钢筋。2）现代化信息管理技术及计算机应用应用部位：施工计划网络、工程预结算、人事工资、施工组织设计的编制、工程质量管理、安全管理等。8.1.5试验工作计划1）材料试验计划严格按国家有关规范、标准和《建筑安装工程施工技术资料管理办法》以及我单位颁布的《过程检验和试验控制程序》对主要原材料、成品、半成品在使用前进行检验，同时对施工产品进行质量检验，确保工程质量、安全可靠。（1）主要材料试验计划见下表：46 主要材料试验计划表7－3序号材料名称必试项目取样数量及要求备注同厂别、同炉号、同规格、同批≤60t为一验1钢筋原材拉伸试验、弯曲试验总数30%见证收批取一组同施工条件、同批、同等级、同规格、同形式2钢筋接头抗拉强度总数30%见证接头≤500个为一批(取一组3个)安定性、凝结时间、抗同厂别、同品牌、同等级、同厂批≤500t取一3水泥总数30%见证压强度、抗折强度组(12kg)用于基础作碱含量筛分析、含泥量、泥块4砂同产地、同规格每≤600t取一组(20kg)试验及现场搅拌混含量凝土用于基础作碱含量筛分析、含泥量、泥块5石同产地、同规格每≤600t取一组(40kg)试验及现场搅拌混含量、针片状颗粒含量凝土烧失量、需水量比、细6掺合料连续供应相同等级的≤200t取一组(1.0kg)总数30%见证度高效钢筋锈蚀、28天抗压强7同厂、同品种、同编号≤50t为一验收批总数30%见证减水剂度比、减水率钢筋锈蚀、28天抗压、8膨胀剂同厂、同品种、同编号≤60t为一验收批总数30%见证抗折强度、限制膨胀率用同一品种，不少于50T从10个容器中取等9泵送剂不少于0.5吨水泥所需量为一批。量样混匀。用同一品种，不少于50T同批中任选10袋抽10防冻剂3kg为一批。取同一品种，每100吨为一不少于3个点取等量11早强减水剂不少于0.5吨水泥所需量批样混匀连续供应同配比砼＞1000每m3，每200m3取一普通稠度、抗压强度总数30%见证组(3块)12砼试块稠度、抗压强度、抗渗砼强度等级、抗渗等级，同配比，工艺相同，抗渗总数30%见证等级每单位工程不少于2组(每组6个试件)3同等级、同配比、同原材每楼层或250m为一13砌筑砂浆稠度、抗压强度总数30%见证单位(6块)拉力、断裂延伸率、不根据选用防水材料的品种，确定适用的取样数卷材100%见证透水性、柔度、耐热度量和要求防水材14料不透水性、低温柔性、同生产厂甲组份≤5t为一验收批，乙组份按重涂料100%见证断裂伸长率、拉伸强度量配比相应增加，每批取样总重2kg钢材钢材和焊接材料需进行焊接工艺评定。15其他玻璃玻璃幕墙应作风压变形性能、雨水渗透性能、空气渗透性能等的试验；幕墙1、原材试验、过程试验及检验要求详见各分项施工方案；备注2、有关材料检验取样数量同时满足甲方相关要求。47 2）见证试验计划工程坚持见证取样和送检制度，工程开工后将由主任工程师汇同监理人员共同制定取样、送检计划。在建设单位或监理人员见证下由施工人员在现场取样，送至试验室进行试验。3）见证试验品种及数量（1）用于承重结构的混凝土试块；（2）用于承重墙体的砌筑砂浆试块；（3）用于结构工程中的主要受力钢筋；（4）屋面、厕浴间使用的防水材料；（5）本工程早强剂见证取样和送样次数不小于试验总数的30%，如试验总数在10次以下时，不得少于2次；也可以根据业主和监理要求，执行不定量的见证取样。4）现场试验人员及设施工具准备（1）进场后及时编制报审试验工作计划。现场技术部设一名工程师主管试验工作，负责工程中所有试验项目，并协调组织好各分包单位试验工作。（2）现场固定4名实验人员，具体负责试验取样、送检、报审工作。所有试验人员均经考核培训，具备实验员资格及三年以上实际工作经验。（3）配备足够的试验设备、工具以保证试验工作顺利进行。现场建立符合工程规模要求的砼试块养护室，配备砼标养箱、养护池等，做好规范化施工。8.1.6计量工作计划准备48 1）为了加强检验、测量和试验设备的管理，贯彻我公司的ISO9002的程序文件，保证工程质量及进度，项目经理部设专职计量技术负责人1名，测量工长1名，并安排6名有较高素质测量工配合工长落实测量措施。对计量方案的现场实施情况进行把关，按期对现场进行抽查。2）现场检验、测量和试验设备计划根据工程质量的要求配备相应精度的检验、测量和试验设备，来满足工程需要。（见下表）49 土建试验、检验、测量、计量设备表7－4序号器具名称型号数量配置部门用途1全站仪ZEISS14C1台测量一、二级导线控制网2电子经纬仪DJD2-1G2台测量轴线投测3经纬仪J2级2台测量放线4电子水准仪DL-102C4台测量高程测量5水准仪DS3级4台测量高程测量6激光铅垂仪LEICAZL5台测量竖向投测7钢卷尺50m5把测量长度量测8钢卷尺100m3把测量长度量测9塔尺5m3把测量高程测量10水平尺550MM5把工程、质检水平检测11垂直检测尺JZC—22套工程、质检垂直检测12盒尺5m10把工程、质检长度量测13建筑电子JDC-23套试验、工程砼测温14游标卡尺150×0.24把质检、器材检验15塞尺J2G—14把质检偏差检测16小型混凝土4条试验试块振捣17环刀10cm4套试验回填土检测18温度计直棒型4根试验测温19混凝土试块YH-20B40B2台试验现场养护20混凝土试模150×15010套试验试块制作21砂浆试模10套试验试块制作22抗渗试模10套试验试块制作23坍落度筒5套试验坍落度检测24天平HCTP11B102台试验称量25砝码10g—50g2套试验称量26台秤TGT—500A2台试验称量27激光经纬仪LDT53台玻璃幕安装安装投测28水准仪DS12台玻璃幕安装安装水平抄测29普通经纬仪DT22台玻璃幕安装垂直投测30兆欧表500MP2块临电检测31氧气表YOY—14块加工班气焊32乙炔表YOY—14块加工班气焊50 专业试验、检验、测量、计量设备一览表表7-5序号器具名称规格与型号单位数量1游标卡尺0.02把42游标卡尺0～300mm把23水平尺L=500mm只104声级计N010台15热电风速仪QDF台26转速仪L2—30台27倾斜式微压计YYT-200B台28转速表LZ-3030～1200r.p.m块29温度计0～100℃只210温度计0～50℃只211角尺1000×630只412塞尺100mm把213压力表1.5级0～1.6MP只414压力表1.5级0～2.5MP只215压力表1.5级0～4.0MP只216划规75—150mm只217磁力线坠200g只418高压开关测试仪CRK890-2台119变比测量仪ZBC—1台120互感器校验仪HE11台121接地电阻表ZC-7（2500V）、ZC-8台122兆欧表1KV块123兆欧表500KV块124万用表块225钢直尺1000mm把226钢卷尺5m把1027角尺量角器250mm×160mm只251 3）对于进入工地现场的所有检验、测量和试验设备，必须贴上检定标识，并注明有效期，禁止使用未检定或检定不合格的设备。4）检验、测量和试验设备设专人保管和使用，定期对仪器的使用情况进行检查或抽查，并对重要的检验、测量和试验设备建立使用台帐。对于在检查中或使用过程中发现异常的设备，及时组织检定和维修。5）所有正在使用的检验、测量和试验设备，必须按操作规程操作，并正确读数，防止因使用不当造成计量数据有误的现象发生，从而避免造成工程质量隐患。7.2生产准备7.2.1施工临时用电现场临时用电布置详见《临时用电施工方案》。本工程主要用电设备及其负荷。表7-6序号设备名称台数功率（W）总功率（W）1H3-36B、R＝70米370×32102外用双笼电梯230×3903混凝土地泵430×2603电焊机623.00×61384振捣器101.5×10155钢筋切断机27.00×2146钢筋弯曲机22.80×25.67多级水泵（扬程100m）2（备用一台）22×2448施工照明7070用电量计算52 S=1.05´(KP+KP+KP)总1å12å23å3ΣP1=368.6KWΣP2=138KWΣP3=70KW需用系数取K1=0.6，K2=0.8，K3=1.0S总=1.05×(0.6×368.6+0.8×138+1.0×70)=1.05×（221＋110＋70）=420KA施工现场高峰总用电量需要一台450KVA变压器，可满足现场用电需要。7.2.2临时供水现场无特殊用水机械，现场用水主要有施工用水和消防用水两部分。施工用水主要为混凝土浇注、养护、模板湿润、装修工程等用水，因此现场临时用水在满足消防用水的条件下即可满足施工需要，故取ｑ总=ｑ消=10L／S，供水管径D=［4q/（1000×v×3.14）］1/2=［(4×10)/(1000×1.5×3.14)］1/2=0.0922m（其中v为水的流速，取1.5m/s。故供水管径应选DN100主干管。施工现场供水管径选Φ100镀锌钢管，流量10L/S；由现场建设单位指定水源引至新建楼，设置消火栓（消火栓作用半径按50米考虑），详见现场平面布置图。消防水管按施工平面图走向埋入地下，埋深60cm。7.2.3场区规划按现场平面布置图规划现场，平整场地，通畅道路，建立排水系统，划定相对固定的材料堆放场地。7.2.4临时设施的布置――具体布置详见施工现场平面布置图53 （基础、结构、装修）。7.3劳动力计划及主要材料设备构件的用量计划7.3.1根据总工期安排，劳动力计划见下表：基础施工阶段劳动力计划表表7-7序号工种人数序号工种人数1钢筋工1506工程电工102木工1407电焊工103砼工408架子工204杂工809瓦工505防水2010抹灰20总计（人）570主体结构施工阶段劳动力计划表表7-8序号工种人数序号工种人数1木工1806通风工202钢筋工1407混凝土工403电焊工108架子工204水暖工209杂工805工程电工2010瓦工120总计（人）650装修阶段劳动力计划表表7-9序号工种人数序号工种人数1抹灰工1506工程电工402木工1207通风工人303油工1208架子工204电焊工159杂工805水暖工6010防水30总计（人）7003）主要设备用量计划54 （1）主要施工机具配备说明为了解决该建筑垂直运输问题，结构施工阶段，拟配置3台塔吊，型号为H3-36B、R＝70米塔式起重机，主要承担主体结构的材料运输：钢筋、模板的吊运及配合混凝土的浇注。（2）主要施工机具配备及进场计划根据本工程的工期和质量要求我公司编制了具体的施工机具使用计划和进场时间要求。（见下表）表7-12序机械名称型号数量进场日期用途备注号1塔式起重机H3-36B、R＝70m12006.11垂直运输R=70m2外用电梯SCD200/2002.T22008.8垂直运输双笼3混凝土地泵HRC-6042006.11混凝土运输3钢筋切断机GQ40D型22006.10钢筋加工4钢筋弯曲机GW40-122006.10钢筋加工5钢筋调直机/22006.10钢筋加工2006.106电焊机BX3006钢筋加工按需调整2006.107电锯MJ1142模板加工2006.108电刨MB504A2模板加工2006.109插入式振捣器/混凝土振捣低噪音2006.1010平板震捣器/2混凝土振捣2006.1011蛙式打夯机/10土方回填2006.1012气泵/6杂物清理2006.1013消防水泵/4施工、消防用水2006.1014钢筋直螺纹加工设备/155 7.4材料采购与计划7.4.1认真核实施工图纸、设计说明及设计变更洽商文件，及时准确地编制施工预算列出明细表。根据施工进度计划的要求进行施工预算材料分析，编制建筑材料需用量计划，为制定材料采购计划、施工备料、确定仓库和堆场面积，以及组织运输提供依据。7.4.2项目经理部统一组织协调好生产部门、预算部门、加工计划部门、器材部门和技术部门工作，从材料计划、货源选择、材料送批、订货、运输、验收检验做到三级审核，保证材料、设备规格、施工预算施工方法施工进度计划资源需要量计划加工订货，签订供应合同确定运输方式和计划组织进场，按平面图存放贮存保管使用材料准备工作程序图型号、性能的技术指标明确、数量准确。7.4.3根据材料计划，请甲方、设计、监理单位共同提前考察供56 货厂家，实行采购招标，做到货比三家，确保所选拔的生产厂家信誉好，能保证资源充足、供货及时、质量好、价格合理。针对本工程中的部分材料，由加工计划部门直接面向厂家，严把质量关。必要时做1:1的模型，保证材料到现场后能顺序安装，避免返工而影响工期。7.4.4对加工工艺复杂、加工周期长的材料，在要求的时间内，提前将样品及有关资料报监理工程师审批；同时专门编制工艺设备需用量计划，为组织运输和确定堆放面积提供依据。7.4.5积极采用建设部推荐采用的新型材料。7.4.6进场及储存在中转厂区内的材料必须妥善保存，按种类及存储要求分类、分库存放，做好标识并建立台帐，完善进出库手续，严格按本公司ISO9002贯标程序执行。7.4.7如建材和设备由业主选型和定货，施工方可以提供关于定货周期等供参考的经验，防止造成一些材料、设备进场过迟，延续了使用或安装时机，我们认为不妨采取业主指定厂家，委托总包单位采购的方式。7.4.8投标人采购的主要材料与设备，必须提供出厂合格证书及试验资料，钢材、水泥进场后必须作二次试验并将试验报告送招标人，坚决杜绝不合格材料与设备进入施工现场。7.5施工现场总平面布置7.5.1布置原则及依据1）施工现场现状57 （1）进入本工程的主要城市道路已有。（2）施工用水、用电按建设单位指定位置接引到施工现场部位。（3）施工用地已由业主标定范围。2）布置原则（1）施工总平面布置由总承包单位统一安排协调，各阶段分包单位所用的临时办公用房及临时施工用房由总包统一安排，统一管理分配。（2）总承包单位负责现场新建办公用房及库房搭建的修缮装饰，尽早投入使用。（3）合理布置塔吊和其它大中型机械，规划好现场内道路和场地，减少运输费用和场内二次搬运。（4）布置符合现场卫生，安全、防火和环境保护等要求。（5）布置按施工不同阶段进行，动态调整总平面布置。3）布置依据（1）招标文件。（2）总平面图。（3）总体部署和主要施工方案。（4）现场红线，临水、电源位置及现场勘查。（5）现场卫生，安全、防火和环境保护等要求。（6）进度计划和资源计划。（7）上级有关文件要求。7.5.2施工现场布置要求1）现场大门、围墙、临时设施布置58 （1）根据施工现场情况和施工需要在现场东南角和西南角各设置一个大门，大门门扇为二开或四开，完全封闭式，且开启自如，车辆出入时打开，不用时关闭。大门口内设车辆冲洗系统，通过若干喷嘴形成压力水流，对出入车辆轮胎、底盘进行冲刷，冲刷水通过承重篦子汇入集水井排入沉淀池经沉淀后排入现场排水系统，防止污染周边环境。（2）在现场设二级沉淀池，其内壁抹水泥砂浆，顶部设清扫口，保证现场雨水、混凝土泵（罐）车及出入车辆冲刷水经沉淀后将符合要求的水排入市政污水管网。现场沉淀池、集水井、排水沟安排专人定期清掏，保持排水畅通。清掏口来自现场排水沟排往市政污水来自排污点系统沉淀池示意图（3）施工现场围墙利用已有围档，并按我集团CI统一管理要求进行装饰，达到牢固、美观、封闭完整的要求，上口平，外立面直。（4）为美化环境，适宜季节，在大门口和围墙边摆放花卉。（5）在主要大门口明显处设置标牌，标牌写明工程名称、建筑面积、建设单位、设计单位、施工单位、工地负责人，开工日期、竣59 工日期等内容，字迹书写规范、美观，并经常保持整洁完好，标牌面积为0.7米×0.5米，设置高度：底边至地面为1.3米。（6）大门口内设二图五板（即：施工现场平面图、施工现场卫生区域划分图、施工现场安全生产管理制度板、施工现场消防保卫管理制度板、施工现场管理制度板、施工现场环境保护管理制度板、施工现场行政卫生管理制度板。）2）临时设施的搭设根据现场勘察，本工程施工现场狭小。现场材料加工场地和存放场地非常紧张。施工现场仅设置少量办公用房。现场办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配备电脑、复印机、传真机等设施，办公室、会议室安装空调机，电源插座和电话，传真机等。靠道路设灯箱室式“七牌一图”，营造一个整洁、文明、舒心的办公环境。管理人员和施工队伍的宿舍均设场外生活区，每天安排专车运送职工上下班。现场不设食堂，在生活区加工好后，运送到施工现场。职工饮水采用电热水器集中烧水。施工现场采用移动式活动厕所，工地与环卫部门签订手续，定期进行化粪池清掏及消毒，每天安排清扫，保证卫生。3）材料加工及堆放钢筋、模板等一律在场外进行加工，按照进度计划运输到施工现场。根据工程计划，做好每天的材料进场计划，提前三天编制出材料进场时间表，并做好材料进场时间安排，以充分利用现有场地保证施工需要。60 4）现场道路的布置排水沟围墙1%C15素混凝土三合土夯实一次压光临时道路做法示意图C15素混凝土双层隔离材料一次压光临时道路分隔缝做法示意图（1）施工道路必须满足消防需要，现场临时道路全部硬化。考虑到消防要求，设置环行道路，路宽4.5m，现场设置路标指示，进场车辆严格按指示标志行使。5）施工现场雨水的排除：（1）加强现场排水设施的修建，沿道路内侧设排水明沟（排水沟作法见下图）。排水沟作2%坡度，通过道路部分加盖承重篦子。现场场地以建筑物为中心向四周找坡，保证雨水可自然流入排水沟（井）内，经集水井汇入临时沉淀池沉淀后排入市政雨水管网。现场内按不同的排水区域分设雨水集水井，并设潜污泵排除。雨季施工时根61 据《雨期施工措施》及时调整、加设防水排水设施。建筑250现场道路物雨水篦子i=2%i=2%150-250雨水排水沟示意图（2）出入口大门处设排水沟，上部加设承重雨水篦子，并与场区排水系统连通。排水沟顶部高于场区内外自然地坪，防止场区内外（雨）污水相互汇流。承重雨水箅子大门口处排水沟示意图（3）具体布置要求详见―施工总平面附图1（基础）、附图2（结构）、附图3（装修）。62 第八章施工进度计划及工期保证措施8.1工期总目标8.1.1工期总目标――888日历天8.1.2分阶段目标分解序号开工日期基础完工时间结构封顶时间竣工北京市**行政中心2006-9-302007-6-112008-7-312009-3-58.1.3具体安排详见附表－施工综合进度计划8.2管理措施8.2.1组织保证措施1)若有幸中标，本工程将作为我公司的重点工程，成立以项目经理为首的强有力的项目管理班子，严格管理、科学施工，公司机关各职能部门积极配合、全力服务，在人力、物力、财力技术上给予重点支持、重点保证。2)成立以公司副总工程师为组长的工程领导小组，在全公司对各项资源投入实行动态管理，建立严格的工期目标责任制度确保工程按计划进行。3)项目经理部成立工期预控小组，全面负责工程施工进度安排与协调，同时根据施工组织安排，抓住关键控制工序，在劳动力、机具设备、周转材料上实行统一周密的内部调配，保证工程的重点与难点的施工进度，兼顾一般，使各阶段分部工期目标始终处于受控状态。4)项目经理部制定工程施工全过程的生产劳动竞赛制度，采取施工前动员、施工中鼓励、结束后总结。大力开展施工班组、各业务系63 统及各工种之间的各种形式的竞赛评比活动，按旬、月下达施工生产计划，采取质量、工期双验收，实行工期提前者重奖、工期延误者重罚，充分调动职工的生产积极性。8.2.2施工准备保证措施若我公司中标，利用我公司的各项优势，在合同签订的同时，即全面开始施工准备工作。1)主动与业主、政府职能部门及监理单位加强联系，及时安排进场事宜。2)合同签订后，队伍立即进场，进行临时设施的建设，同时根据施工进度安排，组织周转材料、施工机械及部分施工材料进场，保证按期开工。3)同时进行施工技术准备工作，对模板方案设计及制作、泵送砼配合比设计、防水施工方案等均匀超前进行，报监理批准，同时根据施工组织设计编制详细的施工作业方案。8.3工期保证措施8.3.1完成进度要求的可行性对于本工程，我公司充分考虑了本工程的特点和现场的实际情况，结合我公司多年施工经验，发挥我公司在各方面的优势，对施工进度进行了充分的考虑，我们认为前述进度安排是可行的。8.3.2工期保证体系实行项目法施工，在项目指挥部直接领导和统一协调下，由施工64 经验丰富的管理人员及工程技术人员进驻现场组织施工，对项目的人、财、物按照项目法管理的要求，实行统一组织、统一计划、统一管理、统一协调，并认真执行我单位ISO9001系列国际质量管理标准，完善本项目的质量体系，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系的持续有效的运行。通过我们科学、严谨的工作，确保产品质量，争创安全文明工地，实现我单位承诺的工期、质量、安全文明工地的预定目标。8.3.3工期保证措施1）技术保证措施（1）编制科学严密的施工组织设计，制定切实可行的施工技术方案，实行全面质量管理，确保重点、难点项目和关键工序的工期，以确保总工期目标的完成。（2）工程开工前，由项目技术负责人组织会审施工图纸，认真理解施工协议书内容，按质量体系运行程序，结合本工程特点编制该工程的质量计划书。认真组织有关人员进行实施性施工组织设计编制，使施工方案力求达到科学合理。（3）加强质量通病的预防，对易出现质量问题的部位，提前制定预防措施，减少不必要的返工。（4）建立建设、设计、监理及施工单位四方的定期例会制度及生产系统每日碰头会、现场会制度，及时协调解决施工中存在的问题。（5）严格按设计要求、技术规范组织施工，推行全面质量管理，针对技术和质量难题，开展QC小组攻关活动，全面实行“自检、互检和质检人员专检”的质量“三检”制度。杜绝质量事故，避免工程65 返工，保证各分项工程的各个工序按计划有条不紊进行。2）加强工程进度的计划性（1）实行进度计划的有效动态管理控制，认真做好周、月、季进度安排，仔细编制施工网络计划，适时调整，使周、月、季计划更具有针对性。组织好各专业系统、各工序的穿插作业及平行流水作业为立体交叉作业，以加快施工进度，在严格质量控制的前提下科学组织施工，按日控制形象进度。（2）装修、水、电、设备安装提前插入，交叉作业，尽量减少实际占有工期天数。提前做好产品、设备定货，并做好各工种配套准备工作，使各专业施工进度协调一致、合理有序进行，避免返工现象。（3）根据总进度计划和季、月、周计划详细编制有序资源供应计划，保证施工的延续性。（4）加强施工中检查力度，将实际进度与计划进度对比，及时调整。（5）实行目标管理，奖惩分明，使工程做到长计划，短安排，使职工明确目标，提高积极性，并定期考核评比，及时进行浆罚，对第一期计划未完成项目，在安排第二期计划时及时调整，不拖到下一期计划中，确保阶段工期，从而保证总工期。3）材料、设备订货提前准备：根据施工进度的安排，考虑生产厂家设计、加工的时间，提前做好材料、设备订货及进场时间的安排。由物资组负责本工程中由我方采购的材料的供应，协调业主分包的项目和供应的物资。4）加大施工机械设入：配备足够的性能先进、状态良好，适用66 本工程施工的机械设备，施工过程中，加强维修保养，落实“清洁、润滑、紧固、调整、防腐”机械保养的“十字作业法”，提高机械设备的完好率和使用率，充分发挥机械设备的效能。5）为确保施工进度不致延误，充分考虑冬雨季施工带来的不利影响。准备充足的防护材料和机具，防患于未然，尽可能减少不利因素带来的影响。6）建立完善的计划保证体系建立完善的计划保证体系是掌握施工管理主动权、控制施工生产局面、保证工程进度的关键一环。本项目的计划体系将以日、周、月和总控计划四个层次构成工期计划为主线，并由此派生出专业施工进度计划、物资供应计划、质量检验与控制计划、安全防护计划及后勤保障等一系列计划，在各项工作中做到未雨绸缪，使本工程的进度计划管理形成层次分明、全面深入、贯彻始终的特色。7）人、材、物的保障（1）在本工程中，以总包项目部为主，配以各专业负责人组成一个一流的项目领导集体，统一协调组织各专业的人力资源配备。（2）运用多年来所形成的项目管理和运作模式进行工程施工管理，专款专用，保证项目施工的需要。（3）充分利用我公司拥有的强大施工机械设备资源，加大施工机具投入，提高施工的机械化程度。现场设塔吊及外用电梯解决模板、钢筋的垂直运输及装修和二次结构材料的运输。8）各项管理制度的保障利用一系列现场管理制度，作为质量工期的保障措施，诸如工期67 奖罚制度，工序交接检制度，施工样板制，材料堆放申请制度，总平面管理制度，日作业计划和材料日进场平衡制度等，通过上述制度的实行以保证工程施工的有序性和连续性，以保证工程的施工进度和工程质量。（1）建立例会制度，保证各项计划的落实计划管理是项目管理最为重要的手段，项目管理将建立如下的会议制度。每周下午召开项目各部门参加的生产例会，总结上周计划完成情况，发布本周的进度计划，以达到通过日计划保证周计划，通过周计划保证月计划，通过月计划保证总计划的目的；每周二召开项目部、业主、监理三方参加的监理例会，分析工程进展形势，互通信息，协调各方关系，制定工作的重点和难点的施工计划。通过例会制度，使施工各方信息交流渠道通畅，问题解决及时。每周五上午召开项目质量工作总结会，总结本周质量工作的动态，部署下周质量工作重点，以加大质量工作的管理力度。不定期地召开技术质量专题会，研究协调各专业的技术质量问题，做好专业的交圈对口，周一召开预留组例会，周日召开安全生产工作例会。在工程进入装修阶段，我方要选派一名有多年安装施工经验的人员负责各专业之间的协调工作，以能够及早的发现问题，确保工程的质量及工期。另外每周还要召开一次各专业的协调会，对工程质量、工期提出要求，确保整体工程的施工质量及施工工期。（2）根据不同的施工阶段加强现场平面布置管理本工程要根据基础、结构、装修等不同阶段的特点和需求设计现场平面图并及时做好调整和修改，平面图涉及现场循环道路的布置、68 各阶段材料场地等方面的布置。各施工阶段的现场平面布置和物资采购、设备订货、资源配备等辅助计划相配合，对现场进行宏观调控，在施工紧张的情况下，保持现场秩序井然。现场秩序井然是施工顺利进行和保证工期的重要保证之一。（3）加强与政府和社会各方面的协调在工程的施工过程中，外界影响生产的因素很多，项目部设置专门的负责人和办公室，加强对公安交通、市政、供电供水、环保、市容、居民委员会等政府机构和单位的协调，取得政府及相关部门机构的支持，为保证施工生产的正常进行创造良好的外部环境。加强与业主、监理、设计方的合作与协调，积极主动地为业主服务。项目部将从工程大局出发，积极协助业主的工作，包括处理好与政府部门的关系、协助完成各独立承包商、材料设备的选择和招标工作，与业主、设计、监理等几个独立承包商之间建立起稳定、和谐、高效和健康的合作关系，加强工程各方面的配合与协调，使现场发生的任何问题能够及时快捷地解决，为工程创造出良好的环境和条件。69 第九章质量保证体系及措施9.1质量目标9.1.1质量目标：根据招标文件所要求的质量目标，工程质量等级不低于中华人民共和国《建筑施工统一验收标准》（GB50300-2001）中的合格标准；我公司承诺建设单位的质量目标，保证达到工程质量等级不低于中华人民共和国《建筑施工统一验收标准》（GB50300-2001）中的合格标准。质量奖项：创“鲁班奖”。9.1.2质量目标分解70 1）分部工程质量目标：主要分项主要分项主要分项分部主要分项优序号目标优良率优良率优良率工程良率（%）（%）（%）（%）地基与基础钢筋砼工1优良>95>95防水工程>98工程工程程钢筋砼工钢结构工2主体工程优良>96>95>95工程程程地面与楼面3优良基层>90面层>95工程门窗玻璃4门窗工程优良安装>95安装>95工程工程内装玻璃5装饰工程优良饰工>95>95幕墙程防水屋面6屋面工程优良>98>90工程基层电缆线路及电7电气安装工敷设>96电气器具>95避雷针（网）优良缆托>95>90程工程设备工程及接地装置板安装室内室内室内采暖8水暖工程优良给水>90排水>90>90室外排水工程>90工程工程工程风管制空气处通风与空调制冷管道9优良作安装>90理设备>90>90防腐与保温>90工程安装工程安装电梯安装工曳引装导轨10优良>90>90试运转>90安全防护装置>90程置组装组装2）保证质量目标的实现：我们从以下几个方面入手：（1）建立完整的质量保证体系，使之施工的各阶段都处于受控之中。（2）采用先进的、可靠的、成熟的施工方法进行施工，为达到一步成优创造条件。71 （3）对项目管理人员进行过程职能分配，以保证管理的严密性及有效性。同时建立健全各项检查制度。如：三检制、竞赛制、样板制、挂牌制、标准化制、技术先行制、成品保护制、材料定货和检验制、预控制等。通过我们的努力向顾客提供满意的产品。为了确保本项目质量目标的实现，特对构成一个单位工程的十个分部工程进行目标分解,以加强施工过程中的质量控制,确保分阶段和分部、分项工程优良率、合格率的目标，从而保证项目质量目标得以实现。3）质量目标策划针对如何确保质量目标的实现，项目经理应组织各专业项目施工的负责人就项目经理部的主要管理人员的组成、职责划分、总进度、资源（包括工程分包、工程物资、施工设备和办公设备等）配置、技术方案编制、成本预算、资金收支和CI等方面进行总体策划，为项目目标实施做好准备。4）质量目标策划的主要内容（1）总进度计划，应确定施工准备和各主要分部分项工程的起止时间。（2）项目组织机构，应确定项目经理部的组织机构和人员数量和进出场时间。（3）工程分包方案，应确定主要分包工程的内容、分包方式、分包商进场时间，提出候选分包商名单。（4）物资采购方案，应确定由业主、物资采购部和分包商负责采购的物资的范围和进场时间。72 （5）主要施工设备的配置方案，应确定主要施工设备的规格型号、设备来源和进出场时间。（6）技术方案编制计划，应确定需要编制的主要施工技术方案的名称、编制单位和编制日期。（7）方案，应确定本项目使用的标志、工地外貌形象和办公室形象等。（8）预算成本。5）过程控制我公司已经通过ISO9002质量体系认证，本工程要严格按照国际标准和《公司质量体系文件》实施质量控制。质量控制程序：审核工程施工图纸、设计交底或设计结合办理工程设计变更洽设计变更洽商记录商记录施工技术、现场安全、办理进驻现场施工手施工人员、机具、材消防保卫、文明施工、续料准备进场教育按阶段与总包办理分分项工程施工未优良项工程开工确认手续优良分项工程质量报验质量、文明施工各项管理的总包跟踪检查签发分项工程完工结修正工程缺陷至优良签发质量问题整改通算确认单知单及工程款暂扣通73知单 （1）施工前编制《质量计划》，确定重要特殊工序过程、关键工序过程，逐一拟定高于国家技术质量标准的现场质量控制标准，逐一给定技术保证措施及管理控制措施。保证不出现工序上的返工，不出现不合格的中间产品。《质量计划》报公司总工程师审批后实施。（2）强化对钢筋、钢材、水泥、防水材料等各种原材料和成品、半成品的检验，进行必要的复试。对新型材料、进口材料检查质量、性能、技术文件、包装状况。（3）现场各施工环节执行国家和建委有关质量管理的规定，认真进行工程隐检、预检及质量评定，服从业主、监理的督察与指点。（分项工程保证质量的技术措施已在分项工程施工方法中叙及，此不赘述）。（4）运用我公司多年、行之有效的作业班组“三检制”（自检、互检、交接检）从作业面上把好质量关。（5）执行“上岗证制度”，关键岗位管理人员（项目经理、施工员、质检员、材料员等）一律持证上岗。9.2质量保证组织机构和质量保证体系9.2.1建立健全质量保证组织机构和质量保证体系北京市**行政中心工程，质量要求高，设备功能先进，专业设计较复杂，设置合理的质量保证体系是实现最终质量控制的关键。在建设过程的各个阶段，将通过组织保证、工作保证和制度保证，形成完整质量保证体系，详见下页“质量保证组织机构和质量保证体系图”。74 9.2.2在ISO9000体系下进行全过程质量管理我公司是ISO9000体系的达标企业，建立并保持行之有效的规范化的质量管理体系，这是保持质量优质水平的有效手段。在项目建设过程中，将按照ISO9000各项文件规定、规范运作，同时，要求参与项目实施的所有专业承包及材料供应商都通过ISO9000认证。通过ISO9000体系的强制性的标准化管理，有效地保证工程质量稳定、受控并不断提高。质量保证组织机构和质量保证体系图(见下页)项目经理项目副经理项目总工程师物资部工程部技术质量部安全保卫部创优小组材料试验施工管理技术资料优化方案监督检查评定质量试验室测量组抽检试验测量放线工程质量全面控制12.2.3质量管理的PDCA循环在工程建设的各个层次各个专业，建立专门质量管理组织机构，明确各级机构的质量责任和负责人，落实每个人的质量职责。开展全面质量管理活动（TQC），通过全体参加人员的共同努力以及PDCA循环，即：计划→执行→检查→处理的循环模式，令项目管理水平持续上升，并实现最终的质量目标。75 AP处理计划CDAPCDAPAPCDCD检查执行APCDAP上升到新水平CD原有水平图PDCA循环示意图9.2.4坚持样板管理制度为保证工程质量,统一施工做法,减少施工中的返工与材料浪费现象的发生,预防和消除质量通病,创出精品工程,最终实现质量目标,所有分项工程都必须先做施工样板。样板应采用先进的施工技术和体现一流的施工质量。1）样板施工前必须具备以下资料：（1）经设计审批过的深化设计图纸或施工翻样图；（2）材料样板及进场检验报告；（3）施工方案与质量控制方案；（4）所有材料的质量检验报告、合格证书、复试报告等质量证明资料；76 （5）施工单位、样板施工责任人、施工人员资历水平说明及施工资质水平证明材料。2）坚持样板引路,新工序开始前要统一进行一个样板施工,然后各分包方按照样板的工艺和质量要求，分头施工自己的样板,凡无样板或样板验收未通过前，不得进行大面积施工。3）样板施工所使用材料必须符合质量标准,质量部检查有关检测报告、企业资质等文件。物资部负责向质量部提供材料的材质证明等资料。材料进场后,由物资部会同质量部及监理工程师进行现场验收,合格后办理材料验收签认手续后,方可在样板施工中使用。不合格的材料或机电设备应立即退出现场,避免误用。4）所有分项工程样板,要尽可能的选择在一个区段内,可根据情况,分期分阶段进行样板的施工及验收。样板工程资料按569文件执行；样板工程质量标准见验收标准有关章节。5）严格样板工序质量控制,每道工序完工后,分项工长必须认真组织施工队有关技术、质检人员进行自检验收,并按有关规定填写工程报验资料、隐〈预〉检验收及质量评定表〈由专业工长填写〉,报总承包部质量部,质量部审核后报监理并会同监理工程师进行现场验收,合格后方可进行下道工序的施工。6）分项样板施工后,施工队应进行自检，合格后填写样板工程检查验收会签表报质量部，由质量部邀请甲方、监理和设并计进行验收办理验收手续；同时各有关的分包单位必须参加验收。样板段未经过正式验收前不得进行大面积施工。7）大面积展开施工时的施工质量标准不得低于样板段,样板段应77 作为工程质量的最低标准。8）样板施工中各参施单位要实行挂牌制度，技术交底挂牌、施工部位、质量标准挂牌；操作管理制度挂牌、成品、半成品挂牌，操作人员明确重点和施工责任。9）样板施工中各专业严格执行自检、互检、交接检、隐、预检验收交接程序。各专业、各系统要相互交圈,相互之间要办理工序交接手续。10）加强对施工样板成品的保护工作,各专业要做好结构施工中的预留预埋工作,个别因变更或施工问题需要,将原有结构进行剔凿打洞的部位,再施工前须经结构设计专业同意,办理手续,并有处理加固方案后,方可进行剔凿施工,施工后应及时进行修复处理。9.3质量保证措施9.3.1认真学习规范，吸收先进经验1）组织有关人员学习施工规范：验收规范及施工规程、学质量文件。并根据施工和岗位需要，有针对性的学，学会、学懂、学透。2）走出去，请进来，向先进看齐，找出差距。经常组织项目部的施工管理人员、分包单位班组长等人参观、学习兄弟单位创结构“优良”工程，吸取好经验、好做法，并结合本工程特点加以改造利用。3）认真组织有关人员参加创“优良工程”讲坐，学习创“优良工程”教材及有关创优文件，并应用在工程中去。4）克服质量通病，减少质量通病。针对工程的关键工序和特殊工序确定控制点，制定具体措施。78 9.3.2优选劳务队伍，开展创优竞赛1）按照“优胜劣汰”的原则精选劳务队伍，第一具备自我管理机制的队伍；第二要取得过市优工程的队伍。承包费用与质量挂钩，奖优罚劣。承包合同中明确质量目标，同人工单价挂钩，实行优质优价。2）对分包队伍严格管理，使其置于总包的质量控制之下。每周均组织劳务队伍进行互检，评出本周的质量优良的队伍进行表扬，同时与奖励挂钩。对于质量存在问题和质量下降的班组和个人提出批评，以至罚款。79 9.3.3主要项目检测方法及允许偏差表（一）现浇框架结构钢筋绑扎的检测方法及允许偏差项允许偏差项目检验方法次(mm)1网的长度±10尺量检查2网眼尺寸±20尺量连续三档取其最大值3骨架的宽度、高度±5尺量检查4骨架的长度±10间距±10尺量两端中间各一点取其5受力钢筋排距±5最大值6绑扎箍筋、构造筋间距±20尺量连续三档取其最大值7钢筋弯起点位移208中心线位移±5焊接预埋件水平高差±3尺量检查受力钢筋保梁、柱±59护层墙、板±3表（二）模板安装和预埋件、预留孔洞的检测方法及允许偏差允许偏差项次项目检验方法(mm)1柱、墙、梁轴线位移5尺量检查2标高±5用水准仪或拉线和尺量检查+43柱、墙、梁截面尺寸尺量检查-54每层垂直度3用2米托线板检查5相邻两板表面高低差2用直尺和尺量检查6表面平整度5用2米靠尺和塞尺检查预埋钢板、预埋管、预留孔中73心线位移中心线位移28预埋螺栓+10外露长度-0拉线和尺量检查中心线位移109预留洞+10截面内部尺寸-080 表（三）现浇框架混凝土结构的检测方法及允许偏差允许偏差项次项目检验方法（mm）1轴线位移8尺量检查层高±102标高用水准仪或尺量检查全高±30+83柱、墙、梁截面尺寸尺量检查-5每层5H/10004柱垂直度用经纬仪或吊线和尺量检查全高不大于205表面平整度8用2米靠尺和塞尺检查6预埋钢板中心线107预埋管、预留孔位置位移58预埋螺栓中心线位置位移59预留洞中心线位置位移15表（四）轻质砌块的检测方法及允许偏差允许偏差项次项目检验方法(mm)1轴线位置位移10用经纬仪或拉线和尺量检查2墙体顶面标高±15用水准仪和尺量检查每层5用托线板和线坠检查3垂直度全≦10m10用经纬仪或吊线和尺量检查高﹥10m204表面平整度85水平灰缝平直度10用2米靠尺和楔形塞尺检查6水平灰缝厚度±8拉10米线和尺量检查宽度±5门窗洞口7+15与皮数杆比较尺量检查（后塞口）高度-58构造柱截面±10尺量检查用经纬仪或吊线和检查以底层9外墙上下窗口位移20窗口为准81 表（五）常规项目检测设备仪器配置序号器具名称规格型号数量单位50m41钢卷尺7.5m10把5.5m2070.7×70.7×70.7mm62试模组100×100×100mm603温湿度自控仪SWMSZ1台4回弹仪ZC3-A1个5振捣台1台6天平HC-TP12A-200~2kg1台7砝码M2级1~1000g8游标卡尺0~150mm1个9千分尺0~25mm1个10氧气表0~0.25MPa0~2.5MPa3组11乙炔表0~0.25MPa0~4MPa312坍落度筒300mm1个313环刀200cm10组14电子吊称15t1台15靠尺2m长10把16塞尺10把9.3.4严格检验程序，狠抓材料监控优质工程必须要有优质的材料。严格按照《进货检验和试验控制程序》执行。所有的成品、半成品及施工材料均按照“合格分供方”名录中选取厂家，并对分供方进行竞标优选，以确保工程质量。狠抓质量监控，防止和杜绝不合格的材料进场。1）材料进场→查收各种质量证明资料→外观检查→按规定取样试验→填写材料报验单、监理验收→投入使用。2）材料质量证明资料：分供方提供，公司材料采购员传递，工地技术员负责保存、上报。3）外观检查：专业工长、质量检查员、材料员负责。82 4）见证取样：试验工、监理。5）按规定取样试验：试验工、专业工长负责。6）填写材料报验单、报验：技术负责人、技术员负责。9.3.5材料检验方法各种材料需要按规范要求取样试验，合格后方可使用，严禁无证和不合格材料用于该工程上。1）做好原材料复试取样工作水泥必须取样进行物理试验，钢筋原材料必须取样进行物理试验，所有防水材料必须进行取样复试，出厂期超过三个月的水泥必须重新取样进行复试。2）材料试验（1）钢筋的检验钢筋进场应具有出厂证明书或试验报告书，并需分作机械性能试验。如使用中发现钢筋脆断，焊接性能不良机械性能显著不正常时，还应进行钢筋化学成分分析，严禁不合格的钢材用于工程上。钢筋取样，每批重量不大于60T，在每批钢筋中的任意两根钢筋上各取一套，每套试样从每根钢筋端部截取50cm，然后再截取试样两根，一根作拉力试验（包括屈服点、抗拉强度和延伸率），另一根作冷弯试验。试验时如有一个试验结果不符和规范所规定的数值时，则应另取双倍的试样，对不合格的项目作第二次试验，如仍有一根试样不合格，则该批钢筋不予验收，不能用再工程上。电渣压力焊接头以在同一班内，由同一焊工按同一焊缝参数完成200个同一类型的接头为一批，一周内连续焊接，可以累计计算，一83 周内不足200个接头时，亦按一批计算，以每批成品中切取拉伸试件和弯起试件各3件。（2）进入现场防水材料，水泥、砌筑材料等有关的材料均应进行检验，各种试验作出数据输入计算机，对现场材料情况可迅速作出详细分析。（3）对于门窗还应按规范要求进行泌水性、气密性、抗风性等指标试验。（4）对于混凝土要进行坍落度的检验，并按规范规定取样做试块，施工（5）现场设置试块养护室，及时对混凝土试块进行养护。（6）对混凝土试验除进行标养28天抗压强度试验，抗渗试验，还要做同条件养护的抗压试验。9.3.6检测试验设备配置现场试验室负责工程各种相关试验，无能力检验的将送交当地有关专门机构检验。并且试验室采用计算机进行管理，如混凝土配合比，将数据输入计算机，让计算机做出精确的混凝土配合比。9.3.7加强科技投入，提高技术水平1)工程科技含量高，精品水平亦高。在施工中，细部构造、节点、翻样图采用计算机绘制，施工技术资料实现计算机管理，减少技术人员的重复劳动，使技术人员有更大的精力投入到施工现场的指导和管理。2)技术管理水平的高低体现在工程质量上。认真组织工长学习施工规程，吃透规范精神后，再进行技术交底，克服以往交底不细、内84 容不全、可操作性不强、没有针对性等问题。同时，项目部定期对技术交底进行检查，发现问题及时指正，以保证技术交底得当。对于隐检、予检、质量评定等资料均按照要求填写齐全，填写的内容与接口的资料对应完整。9.3.8规范施工作业，制定细部作法1)钢筋工程（1）仔细审图，钢筋翻样要考虑水电、设备洞口位置，避免切断钢筋或少切断钢筋。（2）用于墙体定位的水平、竖向梯子铁及暗柱定位框钢筋端部，用无齿锯切割。“飞边毛刺”用砂轮打磨光。（3）箍筋（半成品）加工先做样板，经质量检查员核准后方可成批下料和加工。（4）所有钢筋绑扎均采用样板制经质检员和钢筋工长检查确认合格后，再大面积施工。2)柱、墙体钢筋（1）钢筋绑扎前，操作人员依据翻样图对加工成型的钢筋进行检查，符合施工规范要求的钢筋才可进行绑扎。（2）将竖向钢筋进行尺寸排放，标记在混凝土楼板操作面上。第一根竖向钢筋距暗柱主筋≤50mm，操作人员依线进行绑扎。（3）根据竖向、水平钢筋的间距制作成竖向、水平梯子铁，间距不超过2000mm，以确保墙体钢筋横平竖直。竖向钢筋绑扎时，上、下端均拉通线检查，并依线进行操作。（4）钢筋保护层采用定型的水泥砂浆垫块。85 0（5）柱钢筋箍筋满足135弯钩，平直长度为10d，平行等长。根据不同直径的竖向钢筋加工箍筋，并及时更换弯曲柱轴，成型后验收设专人负责。柱钢筋的定位采取专用（箍）框进行定位；柱箍筋加密区与非加密区的绑扎依据“标志杆”间距进行绑扎。3)顶板钢筋（1）顶板钢筋绑扎前，依据图纸翻样在顶板模板上弹出钢筋线，依据墨线进行绑扎。确保了钢筋平面分布相对位置的准确。（2）顶板混凝土浇筑前，钢筋上铺放专用通长马凳，马凳采用Ф16以上大钢筋直径制作，以确保承受施工（人员）荷载不变形。间距不大于1000mm，马凳位于上下铁之间，严格控制负弯矩筋被踩下。（3）混凝土浇筑完毕，专人用湿布将钢筋上的浮灰擦干净。（4）钢筋绑扎定人定位，每个施工作业部位落实到专人进行施工，以便落实责任和对操作人的考核。4)模板工程（1）设专人、专用工具对模板进行清理。预检合格后方能均匀涂刷脱模剂，供施工使用。（2）顶板模板安装后，采用强力吹风机清理杂物。（3）顶板混凝土上皮平整，确保模板下口与混凝土板面接触紧密。（4）模板竖向接缝中采用粘贴5mm厚海绵条，防止漏浆。（5）顶板模板采用“硬拼法”，模板小侧面用“电刨子”找平刨光，确保拼缝严密，拼缝内挤贴3mm厚海绵条。5)混凝土工程（1）根据流水段，计算混凝土分层厚度，确定混凝土匀速供应的86 间隔时间。并作为合同附件，现场浇筑前检查配合比，做开盘鉴定，合格后方可允许进行浇筑。（2混凝土试块取样在作业面上进行。养护室采用恒温恒湿电子控制仪进行控制。（3）实行拆模申请制度：工长（试验工提供有关数据）填写拆模板申请书。并由项目技术负责人依据同条件混凝土试块强度审核批准，方可进行拆模板。（4）制作混凝土浇筑厚度竖向控制“标尺杆”，浇筑厚度按振捣器有效作用长度的1.25倍。振捣器水平移动距离按其作用半径的1.5倍进行控制。（5）顶板混凝土浇筑时，用3m长铝合金杠将板面混凝土刮平整。拉水平通线检查楼板面平整度，初凝前加强二次“搓抹”。（6）顶板混凝土浇筑完成后，用水准仪进行50标高线复查。用经纬仪控制大角（轴线）的垂直位置。（7）施工缝作为一道工序100%进行检查，隐检合格后，方可以进行下道工序。（8）设置专人对浇筑及拆模板后的混凝土墙面进行清理，以确保墙面的外观洁净。6)技术资料（1）以DBJ01-51-2003《建筑安装工程资料管理规程》文件和国家有关规范为依据，对资料进行认真的收集、整理，进行分类归档。（2）对钢筋原材出厂质量证明书进一步加强物理性能、化学成分等指标的验证。87 （3）隐检、预检填写内容规范化、具体化，在验收单上增加流水段平面图，便于查阅。7)施工组织设计、施工方案、技术交底（1）广博意见审慎定稿：施工组织设计、施工方案是指导施工的技术性文件，项目部要认真讨论研究，着重进行技术、经济效果分析，以达到指导施工的作用。（2）动态管理：根据现场的环境与施工条件，及时地对施工组织设计、施工方案进行调整，收到事半功倍的效果。（3）深入班组讨论，使技术质量交底具有可操作性、针对性、指导性，反复出现的质量问题，组织质量分析会，做到心中有数，并做好二次补充技术交底。8)管理制度（1）岗位责任制对项目部所有管理人员依据其岗位的不同，制定相应的岗位责任制度，一级对一级负责。各专业、各工序自我质量检查；不同专业、不同工序相互监督检查；下一道工序，对上一道工序的检查，做到了谁的问题谁解决，不把问题转移到下一道工序（专业）。（2）三检制度：自检、互检、交接检（3）质量否决权制度确定了“质量第一”的方针，在工作中强化质量工作的首要地位，所有工作都要以质量为中心，如果质量不合格，则要彻底否决。并将作业后的成品经质量检查和评定结果数据上墙，人名上墙，以便加强88 监督，及时整改。（4）挂牌制将不同专业、不同工种的作业面悬挂标牌，明确施工操作人员的姓名。每一个操作人员有很强的荣誉感、责任感，自觉的将工作做好。（5）样板制实行样板制：样板间、样板层。使每个操作人员有一个明确的目标和努力的方向，明确做法，制定标准，管理有尺度。（6）奖罚制奖罚分明：每一层每一个工序均进行评比，评定优良的班组受到奖励；否则受到罚款。用黑板报公布出检查结果；激发操作人员的主观能动性，班组之间的竞争，促进质量的提高。（7）技术先行制技术指导施工，编制《施工组织设计》、《施工方案》、《技术交底》等一系列技术文件，用详尽的技术措施，非常具体、深入地指导施工。做到每一个施工环节均是按步就班的开展。9.3.9工程成品保护1）成品保护制成品就是作品，将成品保护作为一道重要工序控制，并是一道无处不在的工序，成立成品保护组织机构，编制《成品保护方案》，对成品进行相应的保护。设置专人进行监督检查，确保了一次成优。（1）工程成品保护是实现设计功能要求、建筑宏观效果、创精品工程、降低工程造价、提高社会与企业经济效益的一项重要工作。根据本工程面积大、工期紧、分包单位多、施工人员多的特点，总承包89 部对工程的成品保护工作实行统一管理，并负责指导、检查、监督、协调工作。（2）贯彻谁施工、谁负责成品保护的原则，各分包单位对各自承包的工程项目的成品保护负直接责任，在编制分项施工方案时，必须有可靠、有效的成品保护措施，在投标书中应明确措施方法及发生的费用数额，要自觉遵守总包的各项规章制度，服从总承包部的指导、监督、检查与协调。（3)工程成品保护与工程消防、保卫管理密不可分，而且消防、保卫管理是整个工程成品保护重要组成部分，也可以说是前提，因此实施成品保护管理，首先必须严格认真做好装饰阶段治安、保卫、消防工作。（4）成品保护意识教育，职工进场教育时，必须进行成品保护意识教育，其内容：意义、成品保护与创国优鲁班奖精品工程关系、如何搞好自我劳动成果保护、注意与防止不要破坏他人已完成的成品等。在分项工程进行技术交底时，必须有针对性成品保护意识教育内容，以提高每个职工搞好成品保护的自觉性。（5）编制施工组织设计与分项施工方案，必须有成品保护措施，否则不予审批，不得施工。（6）机电各专业机房交付设备安装后由各分包负责派专人看管，否则丢失损坏自负。（7）总包单位在管辖内每层段配备一定数量成品保护专职人员，负责该层临时门锁钥匙管理，负责巡视施工现场、纠正违纪行为。（8）必须采取措施进行保护的项目：90 A.所有阳角无论何种装修做法均应在2m高度范围内采取保护措施。B.金属面板表面必须贴塑料保护膜。C.不锈钢栏杆、玻璃隔断、大厅、走廊花岗岩地面及楼梯间必须保护。D.门窗、窗帘盒、管道等油漆时，周边和地面必须采取防交叉污染措施。E.钢梯子、钢工作台、小车下脚必须用橡胶包裹，否则严禁在做好的花岗石、地砖、涂料地面上使用。F.在玻璃、镜子、不锈钢饰面、铝合金板面、石材面、砖贴面、地毯、胶地面等上方进行电焊作业必须事先用不燃材料保护好，防止电火花灼伤成品。G.机电各专业设备安装完成后在调试前，土建插入进行二次精装修时，安装单位必须将需要保护部位保护好，土建施工人员必须服从安装单位成品人员管理。91 第十章主要项目施工方法及技术措施10.1施工程序在先地下后地上，先主体后装饰的大原则和工序搭接紧凑合理，施工节拍力求流畅的前提下，将实行水平分段流水作业、空间立体交叉施工。基础以下按设计后浇带分段组织流水施工。具体各分部工程的开工顺序，应根据具体情况，按照施工进度计划穿插进行。10.2测量控制、施工放线及垂直观测10.2.1建筑物定位和放线本工程根据已知坐标点建立建筑平面控制线及高程控制点，再由此求出本工程其他轴线。1）根据场地平面位置控制点，先将建筑物外墙边线交点用经纬仪测量定位于建筑场地地面上，设置角桩。再根据建筑物平面图，把各轴线与外墙边线的轴线交点测放出来，并设置中心桩。作为基础放样和建筑物细部放样的依据。基槽开挖时角桩和中心桩受到干扰可能会引起偏差，为了便于在施工中恢复各轴线的位置，本工程把各轴线延长到基坑以外的墙面和安全地面上，设置轴线控制桩和标记。2）地下室施工采用双经纬仪斜投测法将轴线引入基坑内各垫层面、底板面，负一层楼板面、±0.000板面，并以此控制各细部尺寸。3）在±0.000以上控制轴线的传递采用内部控制天顶准直法，首先将控制轴线的交点投放在首层楼板上，并弹出墨线。用全站仪严92 格检查合格后，在控制轴线的交点上埋设钢板（200×200×5mm）刻“＋”字定位，并砌砖保护。从首层顶板起，每层相应位置预留控制轴线交点传递孔（φ=200mm），洞边用砂浆砌砖做300mm高挡水带，然后用激光铅垂仪将轴线铅直向上投测，并经闭合校对无误后，作为放线依据。4）控制轴线投测的精度要求轴线交点检验时，其精度应满足：测距对中误差1/20000，测角对中误差＜4”；每一控制轴线的直线度限差在180度在±4”以内，夹角的限差应在α±4”以内，所有用角度控制的控制轴线均应以长边为基线，两测回确定。5）采用垂准仪向上投测时，应严格对中，激光接受靶上的红色光斑应控制在D＜4mm以内，并且按转900递增投点四次，取其交点作为投点。投点确定后，就严格按控制轴线投测精度进行角度与距离的校核，无误后，即可放出该层控制轴线；误差超限时，应找出原因，并重投，以保证测量精度。6）在砼垫层上投测胎模边线、墙、柱中心线、轮廊线基础垫层打好后，根据轴线控制桩，用经纬仪和用拉绳吊锤的方法把轴线投测到垫层上，并用墨线弹出胎模边线、墙、柱中心线、轮廊线，以便砌筑砖模。由于整个建筑均以此为准，它是确定建筑物位置和结构尺寸的关键环节，因此，严格校核无误后方可进行下一道工序的施工。10.2.2建筑物轴线的投测和标高的引测1）主柱垂直度测量93 柱身模板支好后，用经纬仪检查柱子的垂直度。若现场通视困难，就用平行线投点法来检查柱子的垂直度。从而将柱身的模板校正。方法如下：（1）在立柱模板上弹出立柱的中心线。（2）在地面上根据柱列中心线，作距柱中心线1m（不要超过2m）的平行线。（3）在平行线上安置经纬仪照准平行线，此时由一人在柱模上端持一横放水平的木尺，木尺的零点对正柱模板上端中心线，从望远镜仰视木尺，若十字线正好对准木尺1m处，则立柱模板正好垂直，否则应调整模板到垂直为止。柱子模板校正后选择不同行列的2～3根柱子，从柱子下端已测好的标高点，用钢尺沿柱身往上量距，引测两、三个同一高程点子标于柱子上端模板上，然后在平台模板上设置水准仪，以引上的任一标高为后视，施测柱顶模板标高，再闭合于另一标高点，以资校核。2）柱中心线投点第一层柱子和楼面砼完成后，要将柱列中心线及标高引测到第一层平台上，作为第二层柱子、平台支模的依据，以此类推至以上各层。中心线引测方法；将经纬仪安置于柱中心线端点上（距要投测柱之间的距离不小于柱高的1.5倍），照准柱子下端的中心线点，仰视向上投点。若经纬仪与要测放的柱子距离太近，仰角大而不便投点时，将中心线端点用倒镜法向外延伸便于测设的地方。纵、横中心线交点偏差，当柱高在5m以下时为±3mm。10.2.3高程控制94 ±0.000以上利用业主提供的水准点作为高程控制依据，将绝对高程换算成相对高程，把结构±0.000标高引测至现场周围的建筑物上，以便高程放样，施工过程中应配合沉降观测对±0.000标高进行定期复核，以保证其正常使用。±0.000以上高程的传递采用检查合格的钢尺沿垂直方向通过轴线传递孔直接量至施工层，并上、下各设水准仪测设其准确的标高与水平线。各层抄平时应后视其水平线以作校核。接力向上传递高程，施工时应注意控制层间测量偏差不超过±3mm,建筑物的总高测量偏差不超过±20mm。当楼层模板钢筋定位后，测量人员用水平仪进行抄平，即在每根柱子钢筋上打两个比楼面设计标高高300～500mm的水平标高，在钢筋上用红漆做好标记，供施工人员使用。10.2.4垂直度观测本工程地面以上共十层，测量竖向垂直度时，各层均应由初始控制线向上投测。层间垂直偏差不得超过3mm。建筑物全高垂直测量偏差为3H/10000，且不大于20mm。为保证其垂直度满足规范要求，除测量把关外，还应做好以下工作，以便及时调整，确保建筑物与地面垂直。1）柱子施工，做到柱模弹中线，吊线锤，对中后合模；拆模后，柱上弹中线，检查柱垂直度。做到柱柱有检查、层层有记录。2）外墙大面及大角，应使用经纬仪进行观测。其作法是：在首层将控制轴线引测至楼外四周一定距离，分别设置控制点。墙外同侧控制点应布置在与控制线引到楼层外侧，作出标记，以备观测。各观95 测标记应在同一竖直面内。观测时用J2经纬仪配弯管目镜，置经纬仪于控制点，严格对中，自下而上进行垂直度观测，每两层观测一次，作好垂直度控制。10.2.5沉降观测沉降观测按照“一稳定四固定”的基本措施进行，做好沉降观测记录，绘制时间——沉降量与时间——荷载关系图等分析资料。沉降观测要从基础垫层开始，直到建筑物稳定时为止。水准基点以保证其稳定可靠为原则，利用周围建筑物使用的沉降观测水准基点即可。观测前，应从水准基点用精密水准仪按二等水准测量技术标准进行引测；每次观测均应作仪器I角检验（I＜15”）。基点和观测点在使用过程中应严加保护，不得碰撞和破坏。观测按二等水准技术要求进行，高程中误差±1.0mm，相邻点高程中误差±0.50mm，环线闭合差为0.6σn（n为测站数），视线长度宜为20～30米，视线高度不宜低于0.3米，观测中应随记气象资料。水准仪采用精密水准仪索佳B1或同精度的水准仪。观测次数：在施工期间每施工完一层测读一次，主体结构封顶后每隔2个月一次；竣工后，第一年每3个月一次，以后每6个月一次，直至沉降稳定（连续二次半年沉降量不超过2mm）为止。填写工作观测记录及校验记录签字表，以备查归档。如果观测到异常沉降，应及时通知设计院和有关单位汇同处理，并根据实际情况，增加观测点和观测次数。竣工后的观测工作由勘测专业单位承担，具体观测次数及时间与技术要求按工程测量规范（GB50026—93）与建筑变形测量规程（JGJ/T8—97）有关条文及设计要求执行。我单位有能力承担施工期间的变形观测。96 沉降观测点的布置：沉降观测点设在建筑物的角点、中点及沿周边每隔12米左右处。10.2.6测量质量保证措施为了保证工程质量，防止因测量放线的差错造成损失，必须在整个施工的各阶段和各主要部位做好复检（验线工作），由专门设立的复检测量组承担，具体工作如下：1）验线工作应积极主动，真正做到防患于未然；2）验线的依据要原始、正确、有效，主要是设计图纸、变更通知和起测点位（如红线桩、水准点）及已知数据（如坐标、标高）应为原始资料。3）验线使用的仪器和钢尺，要按计量法有关规定进行检定；4）验线精度要符合规范要求；5）必须独立验线；6）验线重点部位：（1）原始桩位与定位条件；（2）主轴线与其控制木桩；（3）原始水准点，引测标高和±0.000标高线；（4）放线中精度最薄弱的部位，以考查放线精度。10.2.7仪器配置本工程测量仪器配置见下表：97 序号仪器名称型号单位数量备注PENTAX定位、检验与水平位移1全站仪台1PTS-V2观测放线（初定位时用两台经纬仪J2台22对视）3激光垂准仪DZJ6台2精度1/2万4水准仪索佳B-1台15水准仪DS3台1沉降观测用6钢尺2m台27塔尺5m台28钢卷尺50m台29对讲机500m台310.3基坑支护工程为了确保该支护工程能够经济、安全、高效的完成，我公司组织技术人员进行认真的研究和讨论，结合本工程设计特点及现场施工条件，基坑护坡大部分采用土钉墙支护。施工中考虑分区域施工，先施工地下室部分基础，后施工无地下室部分基础。上述方案能够满足现场周围地下管线和既有建筑物的安全。98 13.3.1土钉墙施工1）施工流程土钉施工随土方开挖进行，采用人工或机械成孔。孔内安放拉杆后采用微压灌注水泥浆，挂钢筋网后喷射混凝土面层。其施工流程如下：基坑开挖线确定挖掘机挖土专人看坡、指挥洛阳铲成孔修坡成孔验收合格网片编制、绑扎材料复试合格下主筋拉杆垫钢筋保护块加强筋焊接注水泥浆补水泥浆搅拌水泥浆喷射混凝土人工搅拌混凝土喷水养护下一步工作面开挖2）土钉墙支护设计根据现场情况，土钉墙均采用1：0.2坡比。基底标高约9.0米，从地面至槽底设置6道土钉。土钉间距1.5m×1.5m，呈梅花状布置。0土钉倾角10钻孔直径φ110主筋拉杆分别为1Φ20、1Φ22。注浆材料PO32.5水泥浆，水灰比0.45～0.5，浆体强度不99 低于M10，根据设计强度提前试配。注浆压力0.2～0.3mpa，根据情况可增加速凝剂。钢筋网面墙面挂φ6.5＠200×200mm的钢筋网，外配Φ16加强筋与所有主筋拉杆端头相连。混凝土面层厚度80～100mm，喷射混凝土的强度为C20。各层土钉参数详见下表：1：0.2坡比土钉墙参数表开挖深度孔间距孔径土钉道号层高（m）孔深（m）拉杆倾角（度）（m）（m）（mm）11.51.51.59.01101Φ201023.01.51.59.01101Φ201034.51.51.59.01101Φ201046.01.51.510.01101Φ201057.51.51.511.01101Φ22106槽底1.51.511.01101Φ22103）土钉墙施工技术要求（1）土方开挖严格按设计要求控制坡度，人工修坡与机械开挖交替进行，及时修坡，修坡时要求通过挂线和经纬仪配合，确保土坡的基层平整，并在土体表面插上控制标高的短钢筋头，保证坡面平整度，坡面不平整度不大于±20mm。（2）土方开挖必须与土钉墙施工密切配合，土钉墙施工时必须分段分层进行土方开挖，每段长度20～30m，每层挖土深度与土钉垂直100 间距相匹配，保证每层土方开挖的超挖量小于400mm，一则便于土钉施工，二则避免超挖造成边坡塌方。（3）修坡结束后确定土钉孔位，然后用洛阳铲成孔，孔位误差不大于100mm，如遇特殊情况需要移孔位，由现场技术负责人审定。成孔后检查孔深、孔径、拉杆长度，合格后及时安放拉杆和注浆管进行注浆，注浆管距孔底250～500mm。（4）钢筋拉杆体在长度方向每隔2m加一组φ6.5钢筋托架，呈三角形分布，保证土钉钢筋居于孔中心。（5）水泥浆体的试块每层做二组，每组试块不应少于3个。（6）挂网时，钢筋网之间搭接200～300mm，网片与坡面之间保证30～50mm距离，加强筋压在钢筋网上，与土钉钢筋焊接牢固，并加焊“L”型挡头。（7）喷射混凝土时要严格按施工配比进行配料，面层厚度要满足设计要求，坡面不许有钢筋网外露现象。通过土坡表面的短钢筋头的控制，进行表面混凝土护壁的喷射，喷到钢筋头刚刚淹没1cm为准。从而控制表面混凝土的标高控制和厚度控制。（8）必须在本层坡面土钉墙施工结束并达到设计强度的50%后，才能进行下一层土方开挖，并在下层土方开挖时注意对上层护坡坡面及土钉的保护，避免碰触已施工完的护坡坡面及土钉。（9）开挖时砂层部位可能存有上层滞水的残留水头，要及时插放塑料滤水花管，导出滞水，以减小土体含水对土钉墙的侧压力。塑料滤水花管长约1m左右。（10）土钉成孔过程中，若遇坚硬的障碍物，不得强行施工，须探101 明情况，以防破坏地下管线或构筑物。13.3.2φ600护坡桩施工1）护坡桩及锚杆设计钢筋混凝土灌注桩作为护坡桩,桩顶顶标高为-1.0m、护坡桩桩长11.0m，桩间距1.2m，有效嵌固深度3.0m，桩身砼强度为C25。桩身主筋通长均匀配置12Φ20+4Φ18，箍筋为φ6.5@200，固定架力筋为f14@2000，主筋保护层厚为50mm。所有桩顶设一道连梁，连梁尺寸为600mm×400mm，连梁配筋为6Φ20+2Φ16，箍筋为φ6.5@200，桩身主筋伸入连梁内350mm。在-5.0m标高处设置一道锚杆，两桩一锚。锚杆孔径为150mm，锚杆长度约为20.0m。2）技术要求（1）机械成孔时控制好设计桩长,保证护坡桩设计桩长及桩端进入设计深度,孔底沉渣£100mm;（2）成孔施工时,垂直度偏差允许1%,桩位允许偏差£100mm;混凝土强度等级不得低于设计要求C25;（3）钢筋焊接可采用搭接焊,双面焊搭接为5d,单面焊搭接为10d,并遵守《混凝土结构工程施工及验收规范》GB50204-92;（4）钢筋笼制作时,主筋间距允许偏差±10mm,箍筋间距允许偏差±20mm,钢筋笼直径允许偏差±10mm,钢筋笼长度允许偏差±50mm;主筋的混凝土保护层厚度不得小于50mm;（5）拟采取长螺旋钻机成孔,因下部为卵石层，给桩成孔造成一定难度，如果出现塌孔，可采取孔底压浆护壁。102 3）施工方法（1）施工准备及施工部署①场地平整桩成孔采用长螺旋或反循环钻机。施工前，先挖去表层土（1.0m），并经平整达到统一标高，钻机行走面范围需平整，以保证钻机的行走的安全。②测量放线由控制桩点放出基坑边坡的桩中心线，定出桩位点，经甲方和监理复核无误后方可使用，并应有相应的交验手续。③施工用电、用水施工用电：长螺钻机1台60kw，锚杆钻机1台40kw，搅浆机两台3.5kw，电焊机1台30kw等。考虑施工中的各工序穿插进行，施工用电约需80kw。施工用水：考虑施工中的各工序穿插进行，需DN30—40mm管径水源1处，即可满足施工用水要求。④加工钢筋笼在施工现场加工成型钢筋笼。⑤其他准备工作地质报告、施工方案、支护平面布置图及有关规范规程。结构、锚杆及土钉施工范围有无地下管线和构筑物。铺好施工时排水管道及施工用水、用电管线。做好施工中所需要各种材料的计划和供应工作。进行施工人员的安全责任教育。103 ⑥施工工艺流程施工准备®测量定桩位®钻机就位®钻至设计深度®吊放钢筋笼®灌注砼®测量桩顶标高®冠梁施工®砼养3d土方挖至锚杆头标高下50cm®锚杆施工®锚杆养护7d后张拉、锁定⑦护坡桩成孔本工程护坡桩施工拟采用长螺旋钻机压浆护壁进行成孔（也可采用旋挖机械成孔）,水下灌注砼成桩。成桩工艺流程如下:放桩位线----钻机就位----钻进压浆成孔----吊入钢筋笼----灌注砼成桩。⑧技术要求：(1)对钻机进行试运转，一切无误后方可开钻；(2)钻孔垂直偏差倾斜度控制在1%之内；(3)桩径允许偏差：桩径不小于设计桩径；(4)桩位偏差：垂直及水平方向均不大于5cm，如有变更及时通知设计；⑨钢筋笼制做及吊放(1)钢筋加工前进行除锈、调直，钢筋严格按设计图纸下料，主筋通长配置，加强筋用特制绞盘缠绕环状，焊接成型，箍筋用螺旋箍按设计间距要求缠绕在笼骨架上，绑扎牢固。下钢筋笼前做自检记录，然后请监理分批验收，合格后方可下入孔内。钢筋接头采用搭接焊接并遵守《混凝土结构工程施工及验收规范》。(2)钢筋笼用吊车向孔内吊放，吊放时应保持笼身垂直平稳，不104 磕碰孔壁。钢筋笼到位后严格控制笼顶标高。(3)钢筋笼外绑扎混凝土预制块，用来保证混凝土的保护层厚度。(4)钢筋笼制作要求允许偏差:(a)主筋间距±10mm；(b)箍筋间距±20mm；(c)直径±10mm；(d)长度±100mm；(e)主筋保护层厚度符合设计要求。⑩混凝土灌注(1)钢筋笼吊放完毕，立即下入导管，及时灌注砼；(2)护坡桩砼强度等级采用C25，塌落度控制在18～20cm；(3)混凝土用导管，吊车辅助进行灌注；(4)导管直径选用200～250mm，壁厚不宜小于3mm，每节连接处有密封圈，防止水从连接处进入导管内；(5)导管底部至孔底距离为300～500mm，应有足够的混凝土储备量，使导管一次埋入混凝土面以下0.8m以上；(6)导管埋深宜为2～6m，严禁导管提出混凝土面，有专人测量导管埋深及管内外混凝土面的高差。拔管后导管埋深不小于1.5m；(7)混凝土灌注必须连续施工，浇注过程中作详细记录；(8)控制最后一次灌注量，桩顶不得偏低，应凿除的浮浆高度必须保证暴露的桩顶混凝土达到强度设计值；(9)灌注过程中，按规范进行试块取样和养护。105 10.4土方开挖10.4.1部署安排土方开挖采取分区分步进行，第二步土方开挖深度3米后（无地下室基础底部），应进行详细的验槽工作，设计基底标高以上须预留30cm保护层，采用人工挖除，严禁机械超挖，并采取防冻措施，并根据设计要求采用复合地基进行基础处理。对无地下室建筑物高差处地基土因放坡造成的超挖部分，应采取分步放踏步并采取级配砂石回填夯实或采用素混凝土回填至无地下室建筑物基底，对地下室外墙还应考虑无地下室建筑物基底应力扩散的影响，即进行侧向压力验算。进行3米以下土方开挖时，对于有无地下室高差处采取放坡施工，并根据放坡情况采取有效的边坡支护措施，地下室施工结束后在施工无地下室基础。土方开挖与土钉墙施工配合进行，每天24小时作业，计划土方开挖与护坡45天。10.4.2土方开挖原则土方开挖必须遵循分区、分层施工原则。分区施工：一是便于土钉墙施工的流水作业，基坑周边20m为支护作业区，中间地段为大面积中心挖土区。二是便于发挥机械性能，创造多机作业立体工作面。分层施工：即要求挖土必须配合土钉墙施工，根据土钉分层情况确定支护作业区土方分层开挖情况，每层土方开挖标高在土钉位置下500mm，共计6层土钉，土方分6次开挖到底基底。第一步开挖至-1.50米，第二步开挖至-3.00米，第三步开挖至-4.50米，第四步106 开挖至-6.00米，第五步开挖至-7.50米，第六步开挖至槽底。由于此区域要进行支护施工，因此不便于土方挖运，土方一小部分由汽车直接运走，大部分由挖土机甩至中心挖土区，由中心区运走，便于加快施工进度。中心挖土区：根据挖土机机械性能进行分步开挖，第一步开挖至-4.50米，第二步开挖至槽底以上300mm。10.4.3土方施工机械配备33总土方量约60000m，每台挖掘机每台班挖土量1100m，每天按331.5个台班计，每台挖掘机每天挖土1650m，日出土量5000m共需3台；根据工程实际情况，前期挖土将配备3台挖掘机，其中1台配合3土钉墙修坡和现场“倒土”，保证日出土量4000～5000m。卸土场配备2台推土机，保证卸土顺畅。10.4.4卸土由于现场面积比较大挖出土方可直接存储在场地内。10.4.5土方开挖步骤为减少土方“倒土”并综合考虑与土钉配合护坡施工，土方开挖采取先挖周边土，再挖核心土的方法。周边土开挖为配合土钉墙施工，开挖宽度20m左右，共分六步开挖：第一步土挖深1.50m，第二至五步土挖深1.50m，最后一步土挖深至槽底（其中最后300mm由人工清槽）。根据挖掘机能力，核心土一次开挖深度在5m左右。10.4.6出土口根据现场实际情况和施工方便，在场地的东南角和西南角各设置107 一个出入口(见平面布置图)。13.4.7冲车池与坡道设计在东南角运土车出入口处设置一个冲车池。基坑挖土根据现场条件设置一条坡道，宽8m，坡度1:6，土方收尾时随挖随收。10.4.8土方收尾1)基底土挖运为避免扰动基坑老土，保护槽底，机械挖土方槽底余300mm，此部分土方由人工清除。如土建施工插入较快，人员可以随挖土机施工最后一步土方时，将此部分土方清除，随土方一起运走。2)土方坡道留置及车辆行驶线路土方坡道根据现场道路和出入口的位置，在基坑东北侧设置1个运土坡道，直至土方施工完毕。3)土方收尾土方大面积施工完毕后，只留下收尾坡道处的土方需要挖走，在收尾坡道布置两台挖土机，下部的挖土机负责向上倒土，上部挖土机负责装车。108 10.5主体结构工程施工10.5.1施工顺序±0.00以上主体结构工程施工顺序为：楼面测量放线绑扎墙、柱钢筋、接地焊接及预埋墙、柱钢筋验收支墙柱模板水、电等安装予埋绑扎梁板钢筋支梁板模板检查、隐蔽验收浇筑砼养护进入下一循环10.5.2钢筋工程1)施工准备(1）对操作滚轧直螺纹套丝机的人员要提前培训并进行技术交底，避免在施工时出现操作失误。(2）钢筋进场后试验工要及时按批量送试验室检验，试验合格后的材料方可使用。(3）为方便施工，钢筋加工场与钢筋堆放场布置在一起。施工现场钢筋存放场位置，要求有良好的交通条件、存放场地要做好排水措施。(4）钢筋在堆放时下垫10×10Cm木方，木方间距3米,保证钢筋不接触地面。原材钢筋在混合堆放时必须用木方隔开，避免混乱。雨天钢筋必须用塑料布苫盖。(5）各种加工完成的钢筋要绑扎成捆并挂明确标识，分类码放，专人负责。109 (6）钢筋备料由钢筋翻样人员依据结构图纸及相关规范、图集进行钢筋翻样工作并填写好钢筋提料单及使用时间，由材料组统一报公司材料科进行采购，所采购钢筋的质量要求应符合《钢筋混凝土用热扎带肋钢筋》、《低碳钢热轧圆盘条》的规定。(7）滚轧直螺纹套筒备料由钢筋翻样人员出具提料单及使用时间，报材料组订货；套筒进场时由材料组按提料单核对数量、规格，并收存附带的“机械连接接头型式检验试验报告”交技术组归档。2)施工方法(1）钢筋工程流程图基础钢筋绑扎流程：钢筋断料→划钢筋位置线→运钢筋到使用部位→绑扎基础下铁→插柱筋→架设马凳→绑扎基础上铁框架柱钢筋绑扎流程：柱主筋套筒连接→套柱子箍筋→划箍筋间距→绑扎箍筋梁钢筋绑扎流程：划主次梁箍筋间距→放主次梁箍筋→穿主梁底层纵筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎顶板钢筋绑扎流程：清理模板→模板上画线→绑板下受力钢筋→架设马凳→绑板上铁或负弯矩钢筋3)钢筋试验要求钢筋进场时必须附带出场质量证明书，钢筋捆均需附带飞子，钢110 筋检验按同一厂别、同一炉罐号、同一规格、同一交货状态核对钢筋飞子及外观检查，并按规定每≤60吨为一批进行复试，合格后方可使用。4)钢筋加工(1）准备工作在钢筋加工前要检查钢筋的外观有无损伤，钢筋表面油渍、漆污、铁锈要清理干净备用。(2）钢筋调直本工程钢筋调直采用冷拉法：I级钢筋&6、&8、&10需冷拉调直处理，按规范要求，冷拉率不得大于4%，本工程冷拉率定为3%，具体控制冷拉率的办法如下：将盘条一端固定，另一点与卷扬机活动锚板固定，将弯曲状盘条拉直测定其长度，按3%计算拉伸长度，然后钉桩控制拉伸长度。(3）钢筋的弯钩或弯折A.Ⅰ级钢筋使用在板内做板筋使用时末端做180°弯钩，弯曲直径等于2.5倍的钢筋直径，平直段长度等于3倍的钢筋直径。如下图所示。B.Ⅰ级钢筋使用在梁柱内做箍筋使用时按抗震要求末端做135°111 弯钩，弯曲直径大于受力主筋直径且大于等于2.5倍的箍筋直径，平直段长度按抗震要求为10倍的钢筋直径。如下图所示。C.Ⅱ级钢筋使用在梁、柱内做纵向受力主筋时末端需作90°弯折，弯曲直径如下图所示：钢筋平直段长度按以下要求：非抗震纵向受拉钢筋的最小锚固长度la(mm)混凝土强度等级钢筋类型C20C25C30、C35≥C40Ⅰ级钢筋30d25d20d20dⅡ级钢筋40d/45d35d/40d30d/35d25d/30d112 注：表中斜线以下数字为直径25mm以上钢筋锚固长度抗震设计钢筋锚固及搭接长度抗震等级钢筋最小锚固长度laE(mm)钢筋最小搭接长度llE(mm)一、二la+5d1.2la+5d三、四la1.2la二、三级抗震要求如下图：D.Ⅱ级钢筋使用在梁、柱内做拉筋、箍筋时末端需作135°弯折，弯曲直径大于等于4倍的钢筋直径，平直段长度按抗震要求为10倍113 的钢筋直径。E.弯起钢筋中间部位的弯曲直径D≥5d，如下图所示。F.钢筋加工允许偏差如下表：项目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5(4）钢筋连接A.本工程采用的钢筋连接方式包括以下内容:施工部位连接方式梁、柱内直径＜20mm钢筋搭接连接梁、柱内直径≥20mm钢筋滚轧直螺纹连接B.在框架结构中梁钢筋接头的留置位置如下图所示：114 C.在框架结构中柱钢筋接头的留置位置如下图所示：115 D.钢筋的搭接a钢筋搭接长度为钢筋直径的35倍且不小于500mm。b钢筋在搭接接头时要求钢筋横向间净距不小于25mm。c钢筋进行搭接时要求接头要错开，其接头面积百分率为：A.对于梁、板、墙类构件为25%B.对于柱类构件为50%。钢筋接头面积百分率按下图方法确定：116 d钢筋搭接接头绑丝道数不得少于3道。e搭接接头的验收采用观察和钢尺来检查，检验数量对于梁、柱和独立基础，按构件数量抽查10%且不小于3件，对于墙、板按自然间数量数量抽查10%且不小于3间。E.钢筋的机械连接（滚轧直螺纹）a.滚轧直螺纹接头施工工艺流程钢筋切断→端头套丝→丝头上塑料保护帽、套筒→作业面排筋→套筒连接b.操作滚轧直螺纹套丝机的工人必须经过培训并考核合格后持证上岗。c.本工程所采用的滚轧直螺纹接头均为《钢筋机械连接通用技术规程》中规定的A级接头，即钢筋抗拉强度达到或超过母材抗拉强度标准值，并具有高延性及反复拉压性能。d.钢筋在进行套丝前，要检查钢筋端头，不得出现弯曲的情况，钢筋切断要采用砂轮锯，钢筋断面要平直且要与钢筋轴线垂直。钢筋117 丝头加工完毕后，应立即在一端套上塑料丝帽，另一端拧上连接套筒，防止在堆放、吊装搬运过程中弄脏或碰坏钢筋丝头。e.加工直螺纹丝头时，必须采用水溶性切削润滑液；严禁使用纯水、机油作切削液或不加润滑液滚轧丝头。f.每个工作台班，钢筋在套丝前要调整好套丝机上的滚轧模具，防止套丝长度不够或过长，保证有效套丝长度为1/2套筒长。g.丝头加工完成后必须做进行抽检，每加工批随机抽检10%，且不少于10个头；并填写“丝头加工检验记录”。丝头检验项目如下表：检验项目检验方法螺纹长度使用专用丝头卡板检验，要求偏差±1螺距螺纹中径通环规能顺利旋入整个有效丝扣长度秃牙状况止环规旋入丝头深度小于3个螺距(h)连接套的质量检查规格螺距(mm)长度(mm)外径螺纹小径φ162.545φ25φ14.8φ182.550φ29φ16.7φ202.554φ31φ18.1φ222.560φ33φ20.4φ253.064φ39φ23.0φ283.070φ44φ26.1φ323.082φ49φ29.8φ363.090φ54φ33.7φ403.095φ59φ37.6连接套的内外径、长度使用游标卡尺检查,长度允许偏差＋0、－2mm；外径允许偏差＋0、－0.4；螺纹小直径＋0.4、－0。连接套要用通塞规、止塞规进行检查，质量标准为通塞规能全部旋入，止塞规旋入小于3扣。(i)套筒钢筋连接完毕后，套筒两端外露完整丝扣不得超过2扣。118 (j）滚轧直螺纹接头需做接头工艺检验，方法为在正式施工前，按同批钢筋、同形式机械连接接头做一次工艺检验，每种规格接头作3组试件，同时接头试件的母材进行抗拉强度试验，试验结果应满足下表要求：项目A级接头试验要求单强度试件抗拉强度实测值大于等于0.9倍母材抗拉强度实测值向极限应变受拉接头试件极限应变大于等于0.04拉伸残余变形接头单向拉伸的残余变形小于等于0.03mm(k）滚轧直螺纹接头的取样复试，按同一施工条件、同一批材料、同形式、同规格接头，每500个接头做一次试验（注：试件应从成品中随机截取）。钢筋的焊接(5)电弧焊A.本工程钢筋电弧焊由施工队内部电焊工来完成，采用电焊机为BX1-300型。B.要求施焊工人必须经过培训、并考核合格后持证上岗。C.本工程所采用电弧焊接应用在钢筋直径20mm以下、钢筋构造要求需焊接的箍筋或封头主筋等部位。D.其焊接方式均采用搭接焊▉搭接焊时，钢筋需预弯，以保证两钢筋轴线在同一直线上。▉焊缝长度双面焊5d，单面焊10d。▉焊缝高度h=0.3d、焊缝宽度b=0.7d。119 E.钢筋焊接时应从搭接钢筋的一端开始引弧，要求焊接稳定，弧坑应填满，焊缝的始端和终端应熔合良好。F.钢筋在最后定压阶段一定要持续数秒后方可松开，因此时钢筋仍处在高温状态强度较低，此时卸力易导致钢筋发生弯折现象。G.取样复试：每一至二楼层中同接头形式、同钢筋级别，以300个接头为一验收批，每个验收批取3个拉力试件（注：试件应从成品中随机截取），送试验室做复试。试验单取回之前，所加工完的钢筋不得进行下一步工序。120 H.在工程焊接工作开始前要进行现场条件下的各种规格钢筋的班前焊，经检验合格后方可正式生产；试件数量同“取样复试标准”。I.电弧焊接头应逐个进行外观检查。其检查结果应满足如下标准▉焊缝表面平整，不得有较大的凹陷和焊瘤；▉接头处不得有裂纹；▉其它偏差不应超过下表：名称单位搭接焊接头处弯折度4接头处钢筋轴线偏移mm0.1d焊缝厚度mm-0.05d焊缝宽度mm-0.1d焊缝长度mm-0.5d横向咬边深度mm0.5在长2d的焊缝表面上有气孔个22在长2d的焊缝表面上有夹渣mm6(6)钢筋绑扎和安装A.绑扎钢筋材料采用22#火烧丝。B.钢筋的混凝土保护层控制方法：框架柱（暗柱）——定位箍。基础、框架梁、次梁——用砂浆垫块，砂浆强度等级M10。顶板钢筋——下铁砂浆垫块，砂浆强度等级M10；上铁、负弯矩筋使用马凳，马凳高度＝板厚―下层底铁直径―上铁纵、横筋直径之和。C.钢筋绑扎所需工具如下：钢筋钩子、撬棍、钢筋扳手、绑扎架、钢丝刷子、手推车、粉笔、卷尺等。121 D.做好抄平放线工作，弹好水平标高线及墙、柱外皮尺寸线。E.柱筋在绑扎时应根据弹好的水平及标高线，检查下层预留钢筋的位置、数量、预留长度是否符合要求，如不符合要求应先处理。绑扎前应先整理、调直，并将锈蚀、水泥砂浆等污垢清理干净。根据标高线，检查下层伸出钢筋部位混凝土表面标高是否符合要求，并剔除混凝土表面浮浆和松散石子，清理干净接缝处杂物。F.板筋在绑扎前要弹放布筋线，依布筋线安放、绑扎板铁。G.钢筋加工场应将已加工完毕的钢筋挂标牌堆放整齐待用。H.运送到工作面的钢筋要核对钢筋标牌、钢筋长度、型号无误后方可使用。I.钢筋绑扎应采用八字扣进行逐点绑扎，不得有漏扣、断扣。J.钢筋就位时应注意搭接关系，楼板钢筋由上至下分别是楼板钢筋、次梁钢筋、主梁钢筋，底板钢筋搭接相反。K.在进行钢筋直螺纹连接时，要保证钢筋和连接套筒丝扣干净、完好无损。现场施工时要做到取下一个丝帽连接一根钢筋，不得随意将所有丝帽取下。滚轧直螺纹接头连接时必须用管钳扳手拧紧，使两钢筋丝头在套筒中央位置互相顶紧，拧紧完的钢筋在钢筋上做出标记。接头位置要相互错开，在任一接头中心至长度为钢筋直径35d范围内，受拉区钢筋接头数量不得大于50%。L.钢筋搭接连接时两根钢筋间要绑扎三道，顶板钢筋搭接长度1.2la。接头位置相互错开不小于500mm，同一截面内的接头数不得超过50%。M.顶板及楼板钢筋上铁在跨中连接，下铁钢筋均锚入梁内。122 N.柱钢筋采用定位筋进行定位，定位筋柱上下三道，其形式见下图。O.板钢筋绑扎完后在上面铺马道，施工人员不允许踩踏钢筋网。P.柱钢筋根部0.5米范围套塑料布进行保护，防止浇筑混凝土时泥浆污染钢筋。Q.混凝土浇筑完后组织专人对钢筋、埋件的位置进行调整。R.钢筋安装绑扎允许偏差按下表进行控制(mm)项次项目允许偏差检查方法宽、高651绑扎骨架尺量长度610间距610尺量排距652受力主筋保基础65尺量受力主筋外表面至模板内表护梁、柱63面垂直距离层墙板、楼板633箍筋、构造筋间距610尺量连续五个间距4钢筋弯起点位移620尺量5中心线位置5尺量预埋件6水平高差+3尺量、塞尺123 10.5.3模板工程1）模板选型通过经济技术比较，本工程主体结构施工模板按下表选用：序号施工部位模板选用、主要事项1基础底板砖模2地下室墙体模板采用18厚聚脂漆光面多层板模板采用18厚多层板、5×10木方配制的定型模板；柱箍使用10×10木方和3框架柱对拉螺栓；支撑体系采用钢管、φ6钢筋及花篮螺栓。4顶板18厚多层板；主龙骨10×10木方，次龙骨5×10木方；支撑体系采用碗扣架6框架梁梁帮、梁底均使用18厚多层板、木方配；支撑体系采用碗扣架。7楼梯板模采用18mm厚多层板与木方配制；踏步采用18厚多层板木方拼制。8梁柱节点采用18厚多层板、5×10木方配制的定型模板。9剪力墙采用18厚聚脂漆光面多层板10电梯筒模2）施工准备（1)现场道路、材料堆放场地进行硬化处理，找好排水坡度，做好排水设施。（2)对现场材料堆放场地做出规划，划定模板及配件堆放场地。3)主要施工方法及技术措施（1)模板及其配件制作结构模板需现场加工制作的项目包括：独立框架柱模板、梁底梁帮模板、梁柱节点处的阳角模板。（2)框架柱模板加工要求①框架柱模板均使用多层板（规格均为1220×2440mm）、10×10及5×10木方制作。②用于制作模板的木方选用顺直、无木节、无劈裂的新木方，用于中间木方两侧上压刨刮平，边龙骨木方三面刮平，独立框架柱模板124 加工示意图见下图。柱模高度＝楼层高度－与柱相交框架梁的最大梁高＋5Cm；考虑混凝土浇注时胀模量（按以往施工经验，胀模量取2mm），柱宽取值参见图示；柱模背楞边楞及上下锁口背楞使用10×10木方，中间背楞使用5×10木方，背楞间距不大于20Cm；柱模企口宽度4Cm③本工程用于配制独立框架柱的多层板竖向使用。④开料后的多层板（竹胶板）开口处刮平，刷建筑胶以防面板遇水开裂。⑤为保证面板不变形，背楞间距需保证间距20cm。⑥面板与背楞连接使用4吋圆钉，圆钉钉设按“之”字形，间距不大于10Cm。（3)梁底、梁帮模板①梁底、梁帮模板使用多层板、木方制作。②梁底、梁帮模板单块模板加工尺寸：标准块长度4.2m（木方定尺料长度＋两端锁口方子宽度），其余按跨长定；梁底模板面板宽125 度＝梁宽，两侧企口宽度1.8Cm（多层板厚度）；梁帮模板宽度＝梁高－楼板厚度＋梁底模面板厚度。梁底、梁帮模板加工示意图见下图。（4)梁柱节点处阳角模板为保证梁柱节点处得混凝土观感质量，阳角模板使用多层板、木方制作定型模板，模板高度＝梁高－楼板厚度＋5Cm（为方便支模，阳角模板压住已浇框架柱混凝土5Cm）。4)模板的安装（1)框架柱模板A.施工顺序楼板混凝土浇注时柱根部抹平→（框架柱钢筋绑扎、隐检）→模板就位、临时固定→加设柱箍→垂直调整、设斜撑→办理预检→（混凝土浇注）→垂直度二次校正126 B.施工技术要求框架柱自配大模板支模示意图参见下图。127 a自配独立框架柱模板柱箍采用10×10木方和对拉螺栓。b柱模底部设横向支撑，斜撑采用φ48钢管配游托，四面支顶，斜撑角度450～600。c框架柱混凝土浇筑完毕立即进行二次校正以保证垂直度。（2)梁、板模板A.施工顺序碗扣架立杆底部铺木脚手板→梁底碗扣架→梁底主龙骨（10×10木方）→梁底次龙骨（10×10木方）→梁底模安装、调整、固定→（梁钢筋绑扎）→梁帮模板、梁柱节点阳角模→板底碗扣架→板底主龙骨→板底次龙骨→铺顶板模板→办理预检B.支模参数a框架梁梁底、梁帮配模参数参见模板加工相关内容；梁底碗扣架沿梁跨度方向间距900mm，横向1200mm；主龙骨采用2根10×10木方；次龙骨采用10×10木方，间距900mm；梁帮斜撑采用5×10木方，间距900mm。b楼板面板采用多层板，规格均为1220×2440mm，面板排板尽量保证不出现板条；次龙骨采用10×10木方（亦可采用5×10木方，横放），间距300mm；主龙骨采用10×10木方，间距1200mm，同碗扣架支撑立杆间距；支撑采用碗扣架，立杆间距1200mm。C.施工技术要求a框架梁支模、楼板支模示意图参见下图：128 b按规范要求，跨度大于4m的梁、板，应按设计要求起拱，当设计无具体要求时，宜按1‰～3‰起拱。本工程结构设计对起拱高度无具体要求，起拱高度统一定为1.5Cm。c为保证梁、板底部碗扣架受力均匀，加设顶部游托时必须依据抄在墙、柱钢筋上的＋50Cm线确定游托标高、拉通线进行调整。129 d为保证梁柱节点处角线的方正、顺直，阳角模底部用柱箍固定在框架柱之上，上部用圆钉与梁帮模板固定。e支模时顶板模板压在梁帮模板之上。f顶板支模由开间一侧开始，收头处若按模数存在10Cm以下板条，则靠收头部位两块整板同时切割以避免出现板条。g需进行切割的顶板模板开料后要上刨子刮平；顶板模板用圆钉与次龙骨固定，圆钉间距不大于40Cm（模板存在翘曲时，圆钉适当加密）；顶板模板铺设、固定完毕，接缝处用掺加界面剂的水泥浆捻缝以防止混凝土浇注时漏浆。h为保证楼板模板的平整度，注意主次龙骨木方的选料，使用前上刨刮平。i用于楼板支模的多层板周转使用过程中边角破损严重者要切除边角并上刨刨光、刷胶。边角切割时注意方正。5)模板的拆除(1)侧模拆除要求A.柱模板拆除要求a柱模板拆除须待混凝土强度能保证其表面及棱角不因拆除模板而损坏后方可拆除。按混凝土强度增长规律，在春、夏、秋季进行施工时，一般12小时后即可拆模。b模板拆除时上口宜使用倒链，防止使用撬棍撬坏新浇混凝土。c自配大模板拆除时企口缝处撬动背楞，尽量不撬动面板。B.梁帮拆除外缘梁的外侧梁帮可隔日拆除。内部框架梁梁帮不便单独拆除，130 与梁底模板一道拆除。(2)底模拆除要求A.各类水平构件拆模时混凝土强度须符合下表要求。结构类型结构跨度（m）达到设计强度的百分率（%）≤250板＞2，≤875＞8100≤875梁、拱、壳＞8100≤2100悬臂构件＞2100B.梁、板模板拆除均需自一头开始，严禁从多个方向同时进行。C.楼板拆模时支撑体系不得整间拆除后再拆面板。6)模板的维护与修理(1)模板的维护与修理①拆下的模板除表面需进行认真清理、涂刷脱模剂外，模板边、板肋亦须认真清理。②拆下的模板如有变形则在坚实、平整的场地上砸平后使用，变形过大者不得使用。③模板上开孔使用台钻，不得使用气焊。不用的孔洞使用圆铁片封堵，圆铁片与模板面板点焊，焊点设在背面。(2)自配模板（柱、梁）维护与修理①模板拆除后认真清理灰浆，灰浆清理要完全彻底，尤其应注意模板底口清理以防再次支模时因底口不严造成漏浆。②面板灰浆清理时动作要轻，用于铲除灰浆的开刀不要过于锋利以防破坏面板。131 ③拆下来的模板要认真检查面板与背楞连接是否松动，如有松动原有圆钉要逐一砸牢并适当补钉圆钉。④边角破坏严重的面板予以更换。⑥背楞木方如有变形须予更换。7)模板安装的允许偏差及检查方法项次项目允许偏差值（mm）检查方法基础51轴线位移尺量柱、墙、梁32标高±3水准仪或拉线尺量基础±53截面尺寸尺量柱、墙、梁±24每层垂直度32m托线板5相邻两板表面高低差2尺量6表面平整度22m靠尺、楔形塞尺方正2方尺、楔形塞尺7阴阳角顺直25m线尺中心线位移2预埋铁件、8螺栓中心线位移2拉线、尺量预埋管、螺栓螺栓外露长度＋10，－0中心线位移5孔洞内尺寸＋5，－09预留孔洞拉线、尺量10.5.4混凝土工程1)本工程基础、结构混凝土全部采用商品混凝土，为保证混凝土施工质量，首先要选好预拌混凝土搅拌站，我公司将与建设单位联合考察，根据搅拌站的资质和业绩，与其合作的水泥厂及外加剂厂的产品信誉，装备的运输车数量，供货到现场的距离和时间，价格及服务等因素进行评审，作出最佳选择。施工前要向搅拌站提出供货的技术要求，明确混凝土强度，塌落132 度、粗集料粒径、水泥品种及强度，防水混凝土抗渗等级、外加剂品种、掺合料品种及规格等技术指标。搅拌站提供的资质证书、试验报告和供货小票是其质量保证资料，必须齐全有效，要归档保存。2)混凝土浇筑：混凝土浇筑采用地泵及塔吊协同进行。混凝土浇筑前应对混凝土供应商进行书面交底，共同就现场泵车的布置量及车辆走向进行协商，保障供应，达到连续浇筑的目的。当梁、（墙）柱混凝土强度等级不同时，可按图处理，即先柱后梁浇注，斜面应设置钢筋支架及钢筋网片，以阻挡柱混凝土，同时结合斜面应做成毛面并按上述施工缝处理。3)混凝土浇筑：(1）浇筑前准备：柱、墙体混凝土浇筑前，根据施工流水段，用钢板网（双层）、木方卡好施工缝，清理墙内杂物。洒水湿润墙体接槎处，混凝土浇筑前，须浇筑一层50～80mm厚同强度等级的配合比减石子的水泥砂浆（应视浇筑速度分段进行），防止出现墙体烂根。(2）混凝土浇筑与振捣：墙体混凝土应分层浇筑，分层振捣，每层厚度50cm，不得一次浇筑到顶。振捣手必须进行培训，按工艺要求进行振捣，防止漏振和过振，在振捣混凝土时，应避开钢筋，不得振捣模板。4)每个流水段柱、墙体混凝土分层浇筑，每层浇筑高度为500mm。混凝土浇筑到柱、墙体上口预定标高时应将其表面找平。在混凝土浇筑过程中采用混凝土浇筑步数杆，控制浇筑高度的准确。133 5)浇筑混凝土时应在门窗洞口两侧等量下料,防止混凝土侧压力偏差过大造成洞口模板的偏移。先浇灌窗台下部,后浇灌窗间墙,振捣时窗两侧同时插棒进行振捣。顶板混凝土浇筑时派专人对顶板混凝土抹平，严禁施工人员任意踩踏,待终凝前搓毛。6)混凝土振捣应快插慢拔，对执棒人进行培训，提高操作水平。振捣时严禁震碰模板。在混凝土初凝前振捣上一层时,将振捣器插入下一层中50mm,消除两层之间的接缝,振动点要均匀排列,振捣棒的水平移动距离为500mm。7)墙体混凝土浇筑要控制上口标高，保证墙体与顶板模板接缝的严密。墙体混凝土浇筑时,按50cm标高线在墙体钢筋上拉小线,随时用“标志杆”量测，以此来控制墙体混凝土的浇筑高度。8)顶板混凝土浇筑：顶板混凝土浇筑前必须用气泵吹净顶板钢筋内的杂物。由放线人员在墙加强筋上抄水平控制点，以便控制混凝土标高。混凝土浇筑时不得在一处放混凝土，应均匀摊放，采用平锹、木耙摊铺混凝土。采用插入式振捣器及平板式振捣器振捣，振捣完毕后用4m大杠刮平走一遍木抹子，待初凝、终凝前再各用木抹子搓抹一遍，做到标高准确，表面平整。高温天气应增加搓抹遍数，预防混凝土表面出现裂纹。9)施工缝的留设与处理：(1）顶板施工缝留设在跨中1/3区段范围内；梁施工缝留设在跨中1/3区段范围内。外墙水平施工缝留设在楼板下皮处，楼梯的施工缝留设在楼梯梁内侧（休息平台）200m处。134 顶板施工缝、墙体竖向施工缝、楼梯施工缝均绑扎双层钢板网形成施工缝，外侧封堵多层板,保证混凝土施工缝为直茬。(2）混凝土施工缝的处理：施工缝处继续浇筑混凝土前,派专人用钢丝刷将钢筋表面的浮浆清理干净，清除混凝土表面松动的砂石,将施工缝部位凿毛后，用气泵将施工缝表面吹净浮灰及灰渣清理干净，并用水润湿且无积水。浇筑水平施工缝前先铺设100mm厚与混凝土成分相同的水泥砂浆。10)后浇带施工后浇带部位的构件钢筋不截断，后浇带采用比相应结构部位高一级的微膨胀混凝土浇注。后浇带浇注时间应在主体结构完成后一个月时间浇注，施工期间后浇带两侧构件应妥善支撑，以确保构件和结构整体的施工11)混凝土的养护：混凝土浇筑后，顶板混凝土在混凝土终凝后，派专人洒水进行养护每昼夜浇水次数不少于四次，且使混凝土保持湿润状态，连续养护7天。墙体采用混凝土养护剂养护。312)混凝土试块制作：同配比混凝土每100m一组、每台班不少于一组、每一楼层/段不少于一组。每次最少留一组标养试块，一组同条件试块，一组备用。标养试块作为28天强度检验；同条件试块作为拆模板的根据。配比相同、温度变化小时，以温度相对稳定的时期为一区段做一组同条件试块，墙体拆模板混凝土强度达到1.2MP；拆顶板模板同条件试块达到设计强度的50%（快拆体系部分）。非快拆体系部分混135 凝土强度应达到75%。现场建立恒温、恒湿的标准养护室，对混凝土试块进行养护。13)混凝土结构允许偏差允许偏差项次项目检查方法（mm）基础101轴线位置尺量柱、墙、梁5层高652标高水准仪、尺量全高630基础653截面尺寸尺量柱、墙、梁62层高54垂直度经纬仪、吊线、尺量全高H/1000且≯305表面平整度32m靠尺、塞尺6角、线顺直3线尺7预留洞口中心线位置5拉线、尺量8预埋件、管、预应力筋支承板中心线位置3拉线、尺量中线线位置29预埋螺栓尺量外露长度+10,-010楼梯踏步宽、高63尺量井筒长，宽对中心线+20,-011电梯井筒吊线、尺量井筒全高垂直度H/1000且≯3012阳台、雨罩位置6510.5.5二次结构砌筑1）施工准备（1）提前申请砂浆配合比、混凝土配合比。进场的蒸压加气混凝土砌块以1万块为一个试验批次进行复试，复试合格后方可使用。（2）现场搭设简易砂浆搅拌机棚1个，配500L强制式搅拌机2台、磅秤2台。（3）立皮数杆：用30mm×40mm木料制作，皮数杆上应注明门窗洞口、预埋木砖、拉结钢筋、混凝土过梁、圈梁等标高、位置及尺寸，136 皮数杆一般间距15～20m；楼梯间转角处应设皮数杆，一般距墙皮或墙角50mm为宜，皮数杆应垂直、牢固、标高一致。根据皮数杆最下面第一皮砖的标高，要拉通线检查，如果水平灰缝厚度超过20mm时，应用细石混凝土找平，不得用砌筑砂浆垫平或砍砖片包合子找平。混凝土空心砌块须在砌筑前一天浇水湿润。2）施工方法填充墙及内隔墙均应后砌，并符合砌体结构的有关施工规定，所有墙身的顶部必须用砌块嵌紧斜砌密实，不得与上面的梁、板脱空。对于200（100）左右的墙身，当墙净高大于4m（3m）时，应在墙高的中部或门洞顶部设置一道与柱连接且沿墙全长贯通的水平圈梁（图8－1），圈梁钢筋应锚入柱40d；当墙长超过5m(4m)中间又无横墙或柱支撑时，宜在墙顶与梁板结合处设置拉结筋，或设置后浇的混凝土构造柱，并在其所处的梁面及梁底预留钢筋。当墙长超过层高的二倍时，应设置后浇的混凝土构造柱。外伸填充墙端部和填充墙转角处设置后浇的构造柱。填充墙应沿混凝土墙、柱相应部位设置墙身拉结筋2ф6－500（或砌体皮数的倍数），伸入砌体墙内的长度，6、7度时≥砌体墙长的1/5且≥700mm，所有砌体墙在相互连接处及转角处，以及混凝土构造柱与砌体相互连接处，均应设置上述拉结筋。当外墙有填充墙时，除沿混凝土墙、柱相应部位设置墙身拉结筋外，在墙面粉刷前，在填充墙与混凝土构件内外周边接缝处、应固定设置镀锌钢筋网片，宽度≥200。对于厚度为100左右的轻质砖隔墙的门框二侧，应用混凝土构造137 柱加固。卫生间四周墙下，先用C20素混凝土浇注200高与墙等厚的反梁，然后再砌墙。3）抗震带：砌体填充墙设钢筋混凝土圈梁，一般内墙门洞口上设一道，外墙窗台处设一道，其断面宽度同墙宽，高度120mm，b≤250时，配筋4φ10（放四角）箍筋φ6@200，b＞250时，配筋上下各3φ10箍筋φ6@200。抗震带间距不得大于2m，层高较高时需多加一道抗震带。4）构造柱：（1）每3m设立构造柱，墙转角处及丁字墙交叉点处必须设立构造柱。（2）构造柱截面尺寸为墙厚×240，主筋为412，构造柱主筋主体结构施工时进行预留，预留高度不小于600mm，顶部与框架梁、楼板接合做法为：在框架梁（次梁）、楼板上钻φ14孔，孔深10Cm，孔内砸入长300mm的12短筋，柱主筋与短筋焊接，焊接长度60mm；箍筋6@100/200，柱上、下两端各400mm为箍筋加密区。（3）构造柱中每600mm高设2φ6拉结筋，伸入墙内700mm。（4）所有构造柱插筋遗漏的、偏移的，应在结构上钻孔，灌入建筑胶后砸钢筋蹶子，同时钢筋上也要涂抹建筑胶，钻孔深度10cm。构造柱主筋与钢筋蹶子采用单面焊连接，焊缝长度10d。（5）构造柱部位砌块砌成马牙槎，按先退后进方法砌筑，具体做法参见下图。138 240400400400构造柱1001004004005）预留孔洞做法：小于300mm的孔洞，在其上口处做3φ6墙压筋，用红机砖作为临时支撑，洞口两侧钢筋各锚固500mm；大于300mm的孔洞，在其上放预制混凝土过梁。6）线管开槽：陶粒混凝土空心砌块在剔凿时容易破裂，为保证二次结构施工质量，需在墙上开凿线槽时，先用无齿锯在两侧开槽，然后从中间剔凿，严禁直接剔凿，以免破坏墙体，线管施工结束后用同1：2水泥砂浆找平；在排管处应用蒸压灰砂砖砌出排管和控制柜凹槽，禁止大面积剔凿墙体，控制柜安放完毕后支模板，用豆石混凝土将周围缝隙灌严。7）质量保证措施(1)砌体轴线偏移和垂直度偏差见下表：项次项目允许偏差（mm）检验方法1轴线位置偏移10用经纬仪或拉线和尺量检查每层5用2mm托线板和线坠检查2垂直度≤10m10全高用经纬仪或吊线和尺量检查＞10m20139 (2)混凝土空心砌块砌体的允许偏差项项目允许偏差（mm）检验方法抽检数量次1楼面标高±15用水平仪和尺检查不应少于5处有代表性的自然间10%，但不用2米靠尺和塞尺2表面平整度8应少于3间，每间不应少于2检查处检验批洞口的10%且不应少于3门窗洞口高宽±5用尺检查5处用经纬仪或吊线检检验批的10%且不应少于5处4外墙上下窗口偏移20查以底层窗口为准有代表性的自然间10%，但不拉10m线和尺量检5水平灰缝平直度10应少于3间，每间不应少于2查处10.5.6脚手架工程1）结构施工脚手架结构采用双排钢管脚手架2）装修脚手架外装修脚手架：同结构施工脚手架。内装修脚手架：采用工具式脚手架。3）扣件式钢管外脚手架（1）构造尺寸脚手架最大搭设高度为：自然地坪与±0.000高差＋建筑总高度（2）平面布置楼体四周同时搭设。（3）施工流程地基处理→铺底层木板→钉设立杆底托→放置纵向扫地杆→立柱→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→架设拋140 撑→第二步纵向水平杆→第二步横向水平杆⋯⋯→铺脚手板→升高架体→翻脚手板→（结构封顶）→自顶部开始铺脚手板→向下逐层翻脚手板→随外装修完成进度自上而下拆除4）基础处理由于外脚手架均生根于回填土之上，为确保脚手架安全，地基需做出处理，处理方法：进行回填土施工时，外墙皮算起2.0m范围内用2：8灰土回填，灰土厚度60Cm，此厚度范围内蛤蟆夯夯拍遍数不得少于3遍，墙根部位使用手夯夯拍5遍以上，夯拍完毕清除浮土，上铺20Cm厚C20素混凝土，混凝土表面抹平，按2%做出泛水坡度。5）立杆构造与搭设要求（1）每个立杆底部铺设厚×宽＝50×200木板。（2）为抵抗风荷载及加强立杆的稳定性，立杆用连墙件与建筑物作可靠连接，连墙件水平向与每棵柱子进行拉结，竖向在二层进行拉结。（3）立杆接长采用对接扣件连接，对接做法必须符合下列规定：两根相邻立杆的接头不得设置在同步内，同一步内隔一根立杆的两个相隔接头在高度方向宜错开50Cm以上，各接头中心至主节点距离要求不大于60Cm。（4）开始搭设立杆时，每隔不大于6跨设置一根拋撑，拋撑待连墙件安装完毕、架体稳定后再予拆除。（5）脚手架搭至连墙件的构造节点时，在搭设完该处的立杆、大横杆、小横杆后，应立即设置连墙件。6）纵向水平杆（大横杆）构造与搭设要求141 （1）大横杆设置在立杆内侧，采用6m管，不合模数处使用短管。（2）大横杆接长使用对接扣件，两根相邻大横杆的接头不要设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不得小于50Cm，接头中心至主节点距离不大于纵距的1/3（50Cm）。（3）本工程拟采用冲压钢脚手板及木脚手板，脚手架搭设时大横杆作为小横杆的支座，用直角扣件固定在立杆上。（4）本工程脚手架为确保安全及美观，脚手架外侧全部使用密目安全网封闭，要求大横杆四周交圈。7）横向水平杆（小横杆）构造与搭设要求（1）主节点处必须设置一根小横杆，用直角扣件扣接且严禁拆除。（2）主节点处扣接立杆与大横杆的扣件与扣接小横杆与大横杆的扣件之间中心距不得大于15Cm。（3）小横杆靠墙一端的外伸长度不应大于例0.4l（l为立杆横距）且不应大于50Cm。本工程外装修作法中玻璃幕墙，内立杆距外墙皮40Cm可满足施工需要，此时小横杆外伸长度符合规范要求。（4）作业层上非主节点处的小横杆，根据支承脚手板的需要等间距设置，最大间距不得大于立杆纵距的1/2，本工程外脚手架立杆纵距1.5m，小横杆间距不得大于0.75m。（5）非主节点处的小横杆两端使用直角扣件扣接在大横杆之上。8）脚手板铺设要求（1）作业层脚手板必须满铺、铺稳，离墙（梁）12～15Cm，距离不得过大。（2）本工程脚手板使用冲压脚手板和木脚手板，长度多数为4.0m，142 其下至少要设置3根小横杆。当脚手板长度小于2.0m时，可采用两根小横杆支承，此时脚手板两端必须与小横杆作可靠固定。（3）脚手板铺设采用对接平铺，接头处设置2根小横杆，脚手板外伸长度13～15Cm，两块脚手板外伸长度和不得大于30Cm。参见下图。130～150L≤300（4）小横杆靠建筑外墙一侧的外挑部分必须铺脚手板，脚手板使用30Cm宽的木脚手板。（5）作业层需设置挡脚板，挡脚板高度不得低于18Cm。9）剪刀撑（1）每道剪刀撑跨越立杆的根数要符合表8的规定。每道剪刀撑的宽度不得小于4跨，且不得小于6.0m，斜杆与地面的夹角宜在450～600之间。000剪刀撑与地面的夹角α455060剪刀撑跨越立杆的最多根数n765（2）脚手架在外侧立面的两端设置一道剪刀撑，并应由底至顶连续设置，中间各道剪刀撑的净距不得大于15m。（3）剪刀撑的接长采用对接扣件对接接长。（4）剪刀撑斜杆用旋转扣件固定在与其相交的小横杆伸出端或立143 杆上，端头旋转扣件中心线距主节点的距离不宜大于15Cm。10）脚手架拆除（1）拆除脚手架前的准备工作A.全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求。B.根据检查结果补充完善施工组织设计及专项方案中的拆除顺序和措施，经主管部门批准后方可实施。C.脚手架拆除前由专业工长进行拆除安全交底。D.脚手架上杂物及地面障碍物予以彻底清除。E.拆除部位的地面搭设护栏，设明显标志标明“请勿穿行”字样。（2）拆除作业必须由上而下逐层进行，严禁上下同时作业。（3）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不得大于2步，如高差大于2步，脚手架应增设连墙件加固。（4）脚手架拆至下部最后一根长立杆时，应先搭设临时拋撑，拋撑间距不小于3个立杆纵距（4.5m），拋撑设置完毕再拆除连墙件。（5）脚手架拆除时所有材料必须使用施工电梯或人工传至地面，严禁抛掷至地面。10.6装饰工程分阶段进行结构验收后要尽快插入装修施工。将组织专业化的施工班组进行施工。装修施工时为保证工程质量和装饰效果，我们将采144 用“样板制”，即每一种装修做法在大面积展开之前，先在某一房间或某一部位按设计图纸做法，请建设单位有关同志、监理、设计共同确认，感到满意后再大面积展开。所有内外装修的材料及颜色均应选做试样，经设计及建设单位等有关部门共同商定。10.6.1屋面工程（1）现浇混凝土板面清理，1：8水泥炉渣找2％坡，最薄处30厚，按设计坡度及流水方向，找出屋面坡度走向，15厚1：3水泥砂浆找平层。（2）屋面找坡，必须符合2%坡度的要求，要特别注意屋面雨水口的部位有足够的泛水。屋面转角处、排烟孔、出人孔等处阴阳角找平层要抹成平缓的半圆弧形。10.6.2防水工程1）厕所、饮水间等地面采用1.5厚聚胺脂涂膜防水层，应沿四周高起250，其楼、地面以1％坡度坡向地漏。（1）施工前将基层表面尘土、杂物清理干净。防水涂料质量必须符合现行技术标准和相应技术规范的有关规定。（2）卫生间为现浇钢筋混凝土楼板先用20厚1：2.5水泥砂浆找平，并且抹光，阴角和穿板管道周围抹八字圆角。找平层要适当养护，有一定强度时采用聚胺脂防水涂膜，分三次涂刷。上做保护面层。（3）在清理干净处理好的基层表面涂布一层冷底子油，冷底子油干燥固化24h后进行防水层施工。第一层和第二层防水涂层的涂刮方向应互相垂直。为增加防水层与粘结贴面材料的水泥砂浆间的粘结145 力，在第二层涂层尚未固化前，在其表面稀撒干净的石渣，这些粒径为2mm的石渣在涂膜固化后将牢固地粘结在涂膜表面上。然后做防水保护层。卫生间防水工程是本工程质量控制的重点之一，我们在施工中加以严格监控与管理，采取切实可行的施工措施，确保防水质量。2）屋面防水等级为Ⅱ级，防水层采用三元乙丙丁基橡胶防水卷材组合，采用有组织排水；（1）施工工艺：A.铺贴前应做好准备工作，所有表面应干净、干燥、平整、无尖锐突起或孔隙，用硬刷清除表面的灰尘和污物。B.用软刷或天然纤维制成的滚筒刷一层底油，底油充分干燥后再铺贴防水卷材。C.防水卷材施工时，应先做好阴阳角、屋面排水等部位的处理，然后由屋面最低处向上施工。D.铺设卷材时，将专用胶粘剂均匀涂在底面上，铺贴后用搭接滚筒刷压卷材的表面，以确保初始粘结良好，并挤出气泡。相邻的防水卷材应对准、对齐。搭接宽度：长边50㎜，焊接30㎜。短边50㎜，焊接50㎜，短边接头处应相互错开至少300㎜。并全部采用热风焊接做法，使搭接处与母材熔为一体，确保防水卷材之间完全粘结和连续。E.卷材热风焊接部位，应干净、干燥，采用专用焊枪，焊接时应先进行预焊，后进行施焊，焊嘴与焊接方向呈450角，焊接边缘应有熔浆溢出呈亮色。146 （2）特殊部位处理：A.水落口：铺至水落口的各层卷材和附加层，均应粘贴在杯口上，用雨水罩的底盘将其压紧，底盘与卷材间应满涂胶结材料予以粘结，底盘周围用密封材料填封。B.阴角处附加处理：阴角处先用砂浆做小圆角，然后铺贴附加防水膜，再铺贴防水卷材。(3)施工注意事项：A.卷材防水层的基层应符合质量要求，达到规定的干燥程度，含水率控制在9%以内。B.在屋面拐角、水落口、卷材搭接及收头等节点部位，必须仔细铺平、贴紧、压实、收头牢靠，符合设计要求和屋面工程技术规范等有关规定。C.卷材铺贴时应避免过分拉紧和皱折，基层与卷材间排气要充分，防止起鼓。(4）质量保证措施A.施工前编制特殊过程作业指导书，并进行详细的技术交底，对操作人员进行上岗考核，严格执行施工检查制度。对防水材料按有关规定复试，执行见证取样有关检验制度。B.提高卷材防水层质量的技术措施：为充分发挥卷材的延伸性能，有效地减少卷材被拉裂的可能性，对于变形比较大，易被破坏或易老化部位，增铺卷材附加层。为提高防水层整体质量，在穿墙管道147 周围，卷材搭接缝以及收头部位应做密封处理。C.防水层施工按施工工序进行检查，厕所、卫生间等楼层地面防水做完经24小时灌水（最浅处20mm）试验，地面保护层作完后，再作一次灌水试验。屋面及地下室顶板作洒水试验，合格后方可进行下一道工序的作业。D.所有检查均要作好记录。10.6.3地面工程1）地砖地面（防滑地砖）（1）工艺标准：在清理好的基层上，根据+50cm线找出标高，抹灰饼，从房间一侧每隔1m左右冲一道筋，有地漏的房间应由四周向地漏方向做放射形冲筋，并找好坡度，冲筋使用干硬性砂浆。在地面正式施工前,首先沿房间纵横两个方向进行尺寸预排，缝宽要根据地砖的规格做相应的调整，当尺寸不足整块砖的模数时裁割放置在边角处，尺寸相差较小时，可调整地砖之间缝隙，然后根据已确定后的砖数和缝宽，在地面上弹纵、横控制线，并严格控制好方正。（2）铺砖：从门口开始纵向先铺几行砖，找好位置及标高，以此为筋拉线铺砖，从里向外退着铺，每块砖应跟线。（3）用1:1水泥细砂浆勾缝，勾缝密实缝内平整光滑。（4）铺好地砖后常温48h后撒锯末浇水养护2）细石混凝土地面（1）工艺流程：148 找标高、弹面层水平线基层处理洒水湿润抹灰饼抹标筋浇筑细石混凝土抹面层压光养护a找标高、弹面层水平线，根据墙面上已有的+50cm水平标高线，测量出地面面层的水平线，弹在四周墙面上，并要与房间以外的楼道、楼梯平台、踏步的标高相呼应，贯通一致。b基层处理：先将灰尘清扫干净，然后将粘在基层上的浆皮铲掉，最后用清水将基层冲洗干净。c洒水湿润：在抹面层前一天对基层表面进行洒水湿润。d抹灰饼：根据已弹出的面层水平标高线，横竖拉线，用与豆石混凝土相同配合比的拌和料抹灰饼，横竖间距1.5m，灰饼上标高就是面层标高。e抹标筋：面积较大的房间为保证房间地面平整度，还要做标筋(冲筋)，以做好的灰饼为标准抹条形标筋，用刮尺刮平，作为浇筑细石混凝土面层厚度的标准。f刷素水泥浆结合层：在铺设细石混凝土面层以前，在已湿润的基层上刷一道1：0.4～0.5(水泥：水)的素水泥浆，不要刷的面积过大，要随刷随铺细石混凝土，避免时间过长，水泥浆风干导致面层空鼓。g浇筑细石混凝土：细石混凝土面层的强度应按设计要求做试配。h抹面层、压光：将搅拌好的细石混凝土铺抹到地面基层上，按操作规程要求进行三遍抹压，把所有抹纹压平压光，达到面层表面密实光洁。i养护：面层抹压24小时后，进行浇水养护，每天不少于2次，149 养护7天。(2)常见质量问题：A.面层起砂产生原因：配合比不当；水泥标号低、超过保管期或有受潮结块，水泥安定性不合格；不及时养护或养护期不足。预控手段：做好原材料控制，控制好细石混凝土配合比，在抹压操作全过程中，要精益求精，用力均匀，抹痕压平，密实性要好，面层要光滑平整。浇筑细石混凝土时先用刮杠刮平后，振捣密实，待水泥浮浆处凝前用木抹子搓平。严禁在面层强度低的情况下上人作业，细石混凝土面层成活后必须及时养护，撒水湿润，使覆盖物保持潮湿。B.面层起皮产生原因：细石混凝土干压不动，采用洒水抹压。预控手段：细石混凝土表面产生泌水现象，严禁在其上撒干水泥灰面，必要时只能采用1：1干水泥砂子拌合均匀后，铺洒在泌水过多的面层上进行压光。严禁洒水抹压，如砂浆过干应在砂浆上洒水，严格控制洒水量并拌合均匀后，再将砂浆铺平拍实压光。C.空鼓产生原因：基层没有清理干净；基层表面疏松；压实密度差。预控手段：结构基层的强度必须满足设计要求，稳定性好，表面应坚实，如有疏松处应彻底铲除浮层并清理干净后修补完好；对基层上的残渣、落地灰浆等必须认真清理，用水冲洗干净，晾干后，刷20%107胶水泥素浆即铺设面层；将水泥砂浆刮平、搓平时应先压实，提高表层密实度；细石混凝土铺设时应严格控制振捣程序，确保面层150 密实，最后将表面刮平。3)磨光花岗石地面(1)石板材的地面施工，一般在顶棚、立墙饰面完成后进行。施工前要清理现场，检查铺砌或铺贴面部位有无水、暖、电等工种的预埋件，是否影响施工。并要检查板块的规格、尺寸、颜色、边角缺陷等，将板块分类码放。(2)基层处理：板块地面铺砌前，先挂线检查并掌握楼、地面垫层的平整度，做到心中有数。然后清扫基层并用水刷净，如是光滑的钢筋混凝土楼面，应凿毛地面。并提前10h浇水湿润基层表面。找规矩：根据设计要求，确定平面标高位置。撒素水泥浆和水泥砂浆结合层。然后根据板块的规格尺寸挂线找中，即在房间取中点、拉十字线。与走廊直接相同的门口外，要与走道地面拉通线，分块布置要以十字线对称，如室内地面与走廊地面颜色不同，分界线应放在门口、门扇中间处。将拉出的标准线固定于墙面。试拼：根据标准线确定铺砌顺序和标准块位置。在选定的位置上，对每个房间的板块，应按图案、颜色、纹理试拼。试拼后按两个方向编号排列，然后按编号码放整齐。试排：在房间的两个垂直方向，按标准线铺两条干砂，其宽度大于板块。根据设计图要求把板块排好，以便检查板块之间的缝隙，核对板块与墙面、柱、管线洞口等的相对位置，(3)施工方法：正式镶铺时，板块要四角同时平稳下落，对准纵横后，用像皮锤轻敲振实，并用水平尺找平。对缝时要根据拉出的对缝控制线进行，并要注意板块的规格尺寸一致，板块规格长宽度误差151 应在1mm之内。对于大于此误差的板块应拣出后分尺寸码放。在地面施工完毕后，将面层清洗干净，并在7天内禁止上人走动或搬运物品。踢脚板镶贴：踢脚板施工前应认真清理墙面，提前浇水湿润，按需要将阳角处的踢脚板的一端，用无齿锯切成45度角，并将踢脚板用水刷净备用。镶贴时由阳角开始向两侧试贴，检查是否平直，缝隙是否严密，有无缺边掉角等缺陷，合格后方可实贴。在正式施工前，先在墙面两端先各镶贴一块踢脚板，其上沿高度应在同一水平线上，出墙厚度要一致，然后沿两块踢脚板上沿拉通线，逐块依顺序镶贴安装。4)活动金属地板（抗静电）●材料要求（1）活动金属地板的品种和规格由设计确定，采购时一定要按照设计要求购买配套系列的合格产品。（2）活动金属地板各种技术性能应符合现行国家标准。●主要机具（1）水平仪、铁制水平尺、铁制方尺、2～3m靠尺板、墨斗或粉线包、小线、线坠、扫帚、盒尺、钢尺、钉子、铅丝、油刷子、开刀等。●作业条件（1）首先按照设计图纸要求，事先把要铺设活动金属地板的基层做好，基层表面应平整、光洁、不起尘，含水率不大于8%。安装前应清理干净。（2）安装活动金属地板面层，必须待室内各项工程完工和超过152 地板面承载力的设备进入房间预定位置后，方可进行，不得交叉施工，也不得在房间内加工，相临房间内部也应全部完工。（3）架设活动金属地板面层前，要检查核对地面面层标高，应符合设计要求。将室内四周的墙划出面层标高控制水平线。（4）大面积架设前，应先放出施工大样，并做出样板间，经鉴定合格后方可组织大面积标准施工。●操作工艺（1）工艺流程基层处理→找中、套方、分格、定位弹线→安装固定可调支架和引条→铺设活动金属地板面层→清擦（2）基层处理与清理：活动金属地板面层的骨架应支撑在混凝土板上抹水泥砂浆地面上，基层表面应平整、光洁、不起尘土，安装前应认真清擦干净。（3）找中、套方、分格、定位、弹线：根据房间平面尺寸和设备布置等情况，按活动地板模数选择板块铺设方向。（4）安装固定可调支架和行条：首先要事先检查复核原室内四周墙面上弹划出的标高控制线，按选定的铺设方线，按选定的铺设方向和顺序确定铺设基准点，然后按基层已弹好和标出的位置在方格网交点处安放可调支座，架上横梁转动支座螺杆，先用小线和水平尺调整支座面高度至全室等高，待所有钢支柱和横梁构成框架一体后，应用水平仪抄平，钢支柱底座与底层面之间的空隙应灌注环氧树脂连接牢固。153 （5）铺设活动金属地板面层：首先检查活动地板面层下铺设的电缆、管线，确保无误后才能铺设活动金属地板面层。铺设活动金属地板块不符合模数时，不足部分可根据实际尺寸将板面切割后镶补，并装配相应的可调支撑和横梁。●质量标准（1）活动金属地板的品种、规格和技术性能必须符合设计要求，符合施工规范和现行国家标准。（2）活动金属地板安装完后行走必须无声音，无摆动，牢固性好。（3）表面清洁，图案清晰，色泽一致，接缝均匀，周边顺直，板块无裂纹、掉角和缺楞等现象。（4）各种面层邻接处的镶边用料及尺寸符合设计要求和施工规范规定，边角整齐、光滑。活动金属地板允许偏差项次项目允许偏差（mm）检验方法1表面平整度2用2m托线板和楔形尺检查2缝格平直3拉5m小线检查（不足5m拉通线）3接缝高低差0.5用钢板短尺和楔形尺检查4板块间隙宽度不大于2用楔形尺检查10.6.4内墙工程1）涂料（1）质量要求：墙面平整，洁净、无凹凸、无污迹。涂料颜色一致，无色差。刷涂饱满均匀，无漏刷、接槎、起皮、流挂等现象。（2）施工条件：选用设计所要求的合格涂料。墙柱表面基本干燥，154 基层含水量不大于8%；门窗安装完毕，地面施工完毕；过墙管道、洞口等处应提前抹灰找平；环境温度保持在5℃以上。（3）操作工艺：清理墙柱表面，铲除灰渣，起皮和松动部分并打扫干净。修补墙柱表面，补平坑洞、缝隙，干燥后用砂纸磨掉凸出部分，扫净浮尘。刮腻子：其遍数可由墙面平整程度决定，一般分为两遍。第一遍要横向满刮，接头处不留搓，收头要干净平顺，待干燥后，用砂纸磨去浮腻子及斑迹，清扫墙柱表面。第二遍要竖向满刮，干燥后用砂纸磨平并打扫干净。刷第一遍乳胶漆：涂刷顺序是由顶板开始，再到墙柱面，应先上后下，从一边开始向另一边推行。工具要干净、不脱毛，涂刷时应顺刷，相应衔接要好。乳胶漆干燥后，复补腻子，待其干燥后用砂纸磨光，打扫浮尘。刷第二遍乳胶漆：操作要求同第一遍。涂刷时注意均匀，不得露底。注意保护涂料表面，关闭门窗，以防风雨砂尘污染。2）釉面砖（1）基层处理：抹灰前墙面必须清扫干净，检查并处理好窗台和窗套、腰线等损坏和松动部分，浇水润湿墙面。吊垂直、套方、找规矩。（2）抹底子灰：底子灰一般分二次操作，第一次抹薄薄一层，用抹子压实，用1：3水泥砂浆，掺水泥重20％的胶液；第二次用相同配合比的砂浆按冲筋线抹平，用短杠刮平，低凹处填平补齐，最后用木抹子搓出麻面。底子灰抹完后，根据气温情况，终凝后浇水养护。155 （3）施工方法：在抹完底灰后，要根据瓷砖规格和标高在墙面上弹出分格线。3）花岗石墙面（1）工艺要求A.所用石材均应达到国家标准化中优等品的要求。B.石材加工前必须对现场进行测量，核实具体加工尺寸。C.采用干粘法施工，选用专用工程胶慢干型，AB胶比例为1:1，胶缝厚度为5mm，每个胶点40×40mm。D.本设计石材墙面拼缝为分缝，缝宽为3mm，缝隙中可见钢骨架应刷黑处理。E.石材墙挂面距地面有10mm凹缝，注意地面石材应伸入墙面至少15mm，（最好先铺沿墙边的地面石材）。(2)施工工艺流程：基层清理→找平层施工→贴饼找规矩→打底刮糙→弹线→贴砖（石材）→擦缝清理石板定位：先在墙体上定出水平线、垂直线，然后开始铺贴作业。A.清洁墙面。B.石材墙面排板石材墙面排板时要保持材料主规格不变，根据实际情况对局部规格作出调整。排板确定后，将排板图上各种规格的石材编上号，统计出数量，提供给石材厂加工，对加工好的石材对应编号。C.墙面处理施工前根据提供的标高控制线与排板图上石材规格，弹出水平156 线、垂直线。(3)材料A.选材要求：按设计图纸选出石材样品并送甲方及设计师签证认可。大批量采购时要派质检员到工厂检查质量。磨光板面要平滑，磨光度符合要求，纹理排列要统一，所有板块边缘切口要直，不能崩角崩边，平面不能有裂纹，色彩要均匀，厚度要基本一致，长、宽尺寸#要谁确，角线误差≤0.5mm。使用水泥砂浆铺贴的大理石要用１９1不饱和胶在板背作封闭。B.石料在贴墙之前应要进行色差挑选，同色归类、纹理方面通过排列之后编号．然后堆放。(4)大理石镶贴：A.以所弹水平线为依据，设置支撑大理石的地面木托，木托表面应加工平整，其高度为非整块大理石的调节尺寸，墙面大理石的镶贴从木拖板开始自下而上进行。B.镶贴大理石，一般应自下而上，自右而左进行。镶贴时，用专用抹子将‘专用胶’均匀涂抹在大理石的背面，厚度不大于10mm，四周制成斜面．按线就位后，用手轻压，再用橡皮锤或软木轻轻敲击，使其与底层贴紧，并注意确保大理石四周胶饱满，并用靠尺找平。要注意保持相邻两行大理石的平整一致和相邻两行大理石对缝的一致性。C.沟缝应在整幅墙面贴好后进行。用清水将大理石表面擦洗干净，接缝处用‘专用工程胶’专用嵌缝膏擦嵌密实，并将大理石表面擦净。157 (5)擦缝石材安装完后，清除所有石膏和余浆痕迹，用麻布擦洗干净，用与石材颜色一致的水泥浆嵌缝，边嵌边擦干净，使缝隙密实、均匀、干净、颜色一致。为确保安装质量，施工前先做样板，经业主方、设计、监理、质检部门验收合格后，再大面积施工；严格按照ISO9002国际标准控制施工全过程，对操作人员进行技术培训和质量教育。分工明确、责任到人；严格执行质量三检制；防止质量通病，把住质量关。(6)半成品、成品保护：A.存放大理石板块，要避免长期受雨淋和水泡：采取立放、光面相对，板块应支垫木方。B.方柱及墙角的石面用木夹板、纤维板包起来保护。(7)质量要求：A.石板的品种、颜色及纹理排列必须符合设计实求，不得崩边崩角，“十字”线要对齐。板材与基层粘接要牢固，不得有空鼓。B.光面石板：表面平整≤1mm,窒内墙面垂直≤2mm。C.粗麻面石板：表面平整≤1MM，时内墙面垂直≤3MM。10.6.5吊顶工程1）施工条件：在吊顶施工前，顶棚内的电气布线、接线、空调管道、消防管道、供水管道、报警线路等必须安装就位，并试压完毕。顶棚内经墙体通下来的各种开关、插座线路安装完毕。2）通过标高线确定施工基准线，便于掌握施工位置，同时进行158 自检，不能按原标高施工的，及时进行技术更改。在确定标高后，根据吊顶分格放出吊顶位置线，以便确定风口、烟感、喷洒点的位置。然后根据吊顶分格确定吊点的位置。平顶吊顶的吊点，一般按1个/平方米布置，要求在顶棚上均匀分布。迭级造型吊项应在迭线交界处布置吊点，两吊点间距0.8-1.2m。3）如果顶棚有上人要求,吊点应适当加密，吊点加固。4）在吊顶施工前首选药进行选材，对龙骨材料中因搬运而翘曲变形的部分进行校正，对一些严重变形的部分进行切除，吊顶面板要求表面平整颜色一致。10.6.6油漆工程1)施工谁备工具：油漆刷子、排笔必须保持清洁、干净、无异物环境：油漆施工应在干净的环境中进行，严禁在封闭的地方进行油漆作业。为了减少气体聚积密度，一定要通风透气。材料：油漆的颜色和种类必须接设计要求并经甲方和设计师签证认可，所有油漆必须有产品合格证及检测报告，并在有效期内使用。2)工艺要求木饰面板表面均用砂布打磨光滑并清除粉尘。油漆基层表面要先补灰，补灰腻子的材料必须透合油漆的附着，避免脱层现象。灰层厚度适当，待干透后再进行反复打磨，直至光滑平整、不出现裂口为止。清漆油漆的施工需分层次进行。不同的清漆进行的次数不相同，严禁一欢性完成。对本色清漆的装饰面，先进行清漆封闭处理，刷漆159 二遍，再加工成型，然后补钉孔、补灰缝、打砂纸、去粉尘，再刷漆二遍，不能有流泪痕迹、发白现象、微细气泡等缺陷，做完的油漆面应平滑，手感丰满。漆上后再作铲除处理。3)油漆层自然干透后，及进行保护处理，油漆未干时，严禁使用太阳灯管进行加热烘干，以免引起火灾，油漆期间，严禁吸烟、生火。油漆应单独堆放在油漆专用仓库。仓库门口放置一定数量的灭火器及沙箱，油漆仓库内不能放置其他易燃物品。严禁在油漆仓库内稀程调配漆。剩下的语漆应加盖密封，不得随意乱放。洗手、洗刷等剩余的残油及抹布不能乱扔乱倒，慎防火灾。10.6.7外墙面工程本工程外墙面主要为干挂花岗岩外墙、面砖墙面、涂料及玻璃幕墙等，根据施工安全规范的要求，所有龙骨及其挂件均有出场合格证和腐蚀报告，并在现场进行抽检试验。具体施工工艺详见专项工程施工方案。1）干挂花岗岩墙面（1）施工工艺及做法：石材采用T形挂件，将石板通过挂件安装在角钢上；在门口等部位采用背挂或侧挂式。每个立面按自下向上的顺序安装石材。在结构上划线定位。打孔，栽筑M10不锈钢膨胀螺栓。安装热镀锌角钢50*50*5。在横向角钢上，用螺栓安装不锈钢挂件。160 安装石材。水平缝6mm，竖向密缝。嵌缝胶：水平缝内嵌入密封胶，最薄处不小于2mm。嵌缝前应先填入泡沫棒，以保证嵌缝密实。（2）施工技术要点：①必须根据翻样图对号使用板材。②板材安装前，应清除表面及槽内浮尘、石渣。③板材安装必须跟线，按规格按层找平、找方、找垂直，挂板时先试挂，每块板用靠尺找平后，再正式挂板。④板材开槽应在加工厂进行，如现场进行补开槽必须由经过专门培训的技工进行，槽位、槽深要严格控制，并进行检验。若出现超偏，应更换板材，重新加工。⑤板材与玻璃、金属等材料的接缝应严密，并符合设计图纸要求。⑥板材搬运要有专人负责，以防损坏。⑦施工清理完表面后，对面层应进行相应保护。（3）板材安装质量标准：板材安装允许偏差执行规范“建筑装饰工程施工质量验收规范GB50209-2002”中的相应条款。具体见下表。板材安装允许偏差允许偏差（mm）检查项目检测手段光面毛面立面垂直≤3≤62米靠尺表面平整≤1≤32米靠尺、塞尺阳角方正≤2≤4边长20cm方尺、塞尺接缝平直≤2≤410米尼龙线及直尺接缝高低差≤1≤2钢尺、塞尺接缝宽度≤0.5≤1刻度尺161 2)玻璃幕墙a施工准备复查主体结构的质量（如垂直、水平度、平整度、预留孔洞、埋件等），尤其是墙面的平整度、垂直度偏差。放线前，要检查主体结构的施工质量，特别是钢筋混凝土结构。对主体结构的预留孔洞及表面的缺陷，做好详细检查记录。b定位放线放线工作根据土建单位提供的中心线及标高点进行。对于标高控制点，进行复校。由横竖杆件组成的幕墙骨架，先弹出竖向杆件的位置，然后再确定竖向杆件的锚固点。竖向杆件通长布置完毕，横向杆件再弹到竖向杆件上。c骨架安装用连接件将骨架与主体结构相连，连接件与主体结构的固定，固定方法是在主体结构上预埋铁件，连接件与铁件焊牢，这必须保证焊接质量。对于电焊所采用的焊条型号、焊缝的高度及长度，均应符合设计要求，并须仔细检查，做好记录。连接件固定后安装骨架：因竖向杆件与主体结构相连。先安装竖向杆件，然后再安装横向杆件。对钢骨架进行防腐处理：可按设计要求涂刷防锈漆，铝合金骨架，与混凝土直接接触的部位，应对氧化膜进行防腐处理。横向杆件的安装在竖向杆件安装后进行。横竖杆件均采用型钢材料。安装完骨架后，须进行全面检查，尤其是对横竖杆件的中心线。162 d节点处理包括转角部位的处理、沉降缝部位的处理将构造上所需的连接板、封口及其它配件，在工厂加工，在加工制作单块玻璃的同时，已将配件在工厂一同就位，减少施工现场的拼装。10.7脚手架施工一、脚手架形式1．建筑基本情况本工程建筑高度97.95m。2．脚手架形式本工程结构施工阶段沿建筑外墙搭设双排外脚手架，待外檐装修时由上至下逐层拆除。脚手架下部20m范围采用双立杆。脚手架全部采用f48×3.5㎜脚手管搭设，通过拉接杆及钢丝绳卸荷等设施提高脚手架的整体稳定性。3．施工荷载要求施工期间同一跨内脚手板不得多于四层，结构施工阶段同一跨内2作业层不得多于二个，每作业层均布施工荷载不得大于3.0kN/m；外檐施工阶段同一跨内作业层不得多于三个，每作业层均布施工荷载不2得大于2.0kN/m。163 二、脚手架搭设要求1．脚手架搭设工序落地脚手架搭设顺序如下：（结构内预留锚环——安装悬挑钢梁——铺脚手板）铺垫木——放置纵向扫地杆——排立柱、设抛撑——横向扫地杆——第一步大横杆——第一步小横杆——连墙——第二步大横杆——第二步小横杆⋯⋯2．外脚手架基本构造脚手架步距1.8m，柱距为1.5m，排距为1m，内排立杆距结构0.5m，具体形式见下图。164 图6-1脚手架基本构造图6-2脚手架平面图165 图6-3脚手架立面图3.顶板支撑体系顶板支撑体系采用碗扣式脚手架配合快拆体系，即在传统碗扣式脚手架上配置快拆组合U托，该U托具有两道U托机构，上端U托用来支撑梁底模板，下面的双U托用来支撑顶板模板，待混凝土浇筑7天后，可将双U托旋下，进而将顶板模板拆除；上端U托保留，继续支撑梁。该套体系和本工程拟采用的模板体系组合应用，可有效提高材料周转次数，减少模板投入，降低工程成本。166 15001500图6-4梁板支撑体系（碗扣架快拆体系）4.内装修脚手架满堂红脚手架，立杆横纵间距均为1500，横杆间距1500。5．脚手架搭设要求1）基础处理各部位基础均要保证平整稳固、受力均匀、排水畅通。为保证脚手架立杆受力均匀，立杆下部均应垫通长30cm宽5cm厚木板2）立杆立杆沿结构方向（柱距）的间距为1.5，垂直于结构方向（排距）的间距为1.05m，搭设前要先排杆，保证间距均匀。立杆的搭设必须保证上下垂直，弯管、截面变形的管绝对不能用作立杆。上下立柱间连接应采用对接形式，立杆上的对接扣件应交错布置，两个相邻立杆接头不能设在同步同跨内，并在高度方向错开的距离不应小于500mm，故第一步立柱应间隔使用长短不同的脚手管，167 以保证往上对接部位能错开。3）横杆横杆主要分为扫地杆、小横杆及大横杆，横杆步距设定为1.8m。大横杆通长布置，搭设时要保证其水平，小横杆长1.5m，探出内排立杆的净距应为0.3m。荷载传递顺序为脚手板——小横杆——大横杆——立杆，小横杆应架设在大横杆上面，结构施工期间在铺脚手板的层，应在脚手板端部位加设小横杆，此层施工完后即可将其拆除。大横杆间连接亦采用对接，相邻横杆接头位置要错开1跨以上，在脚手架拐角及外用电梯等部位的横杆应采用搭接，以便于以后的拆改，搭接长度不小于1m，搭接扣件不少于两个。4）剪刀撑脚手架立杆外侧设连续式剪刀撑，每六跨布置一道，剪刀撑应随架子高度同步搭设，双立杆高度范围内剪刀撑也应为双杆。杆件间的连接采用搭接连接，搭接长度不小于1米，搭接扣件不少于2个。5）斜拉杆为保证脚手架侧面的整体稳定，在垂直于结构的方向每六跨设一道斜拉杆，斜拉杆由底至顶连续布置。6）脚手板施工作业层及下一层需满铺脚手板，小横杆内侧悬挑部位也应通长铺一块脚手板。脚手板采用5cm厚木板或钢制脚手板，搭在小横杆168 上，并用8#铅丝绑扎牢固，每块板应保证有三根小横杆受力，两块纵板之间采用对接接头。7）扣件扣件包括对接一字扣件、转角扣件及十字扣件，所有杆件的交叉部位均应用相应扣件扣牢。施工时螺栓扭力应尽量保证40N.m的要求，对有裂缝、有缺陷、缺少零件及螺栓滑丝的扣件不能使用。8）连墙设施为保证脚手架的整体稳定，脚手架需设拉接杆与结构拉牢。拉接杆水平方向每三跨设一道，竖向每两步设一道，拉接杆可以利用窗口固定也可在外墙上预留洞口穿管固定。9）安全设施操作层一定要满铺脚手板，并设置连续的护身栏和挡脚板，护身栏和挡脚板要求牢固稳定，其中护身栏高度为0.9m。脚手架操作层下部必须满铺一层脚手板。外挑的小横杆上也需满铺0.3m宽脚手板，保证脚手板与结构间缝隙不大于0.2m。脚手架每隔4步设置一道水平大眼安全网，在脚手架外立杆内侧竖向满挂一层密眼网，安全网要求平整，并同杆件连接牢固。10）修整及拆除脚手架使用过程中如因各种原因造成脚手架杆件变形、整体变形、扣件松动、缺少杆件等现象，发现人员应立即报技术部处理，情169 况严重时立即暂停使用脚手架，由技术部根据实际情况制定修整方案。拆除脚手架时从上至下逐步拆除，要保证四周同时下落，不得出现错搓。同一层内的卸荷、连墙杆、斜支撑、等主要受力杆件应最后拆除。三、安全要求1．脚手架的搭设与拆除必须严格按工序进行施工。2．脚手板应铺满、铺稳，特别是在拐角处，脚手板必须要与横杆连接牢固，脚手板间距不得大于20㎝。3．安全网、护身栏、踢脚板等安全设施必须随施工及时安装好。4．架子工必须持证上岗，搭设前进行安全交底，并要写下保证书。搭设时必须戴安全帽、系好安全带、穿防滑鞋。5．架子搭设过程随时验收，合格后方可上人。6．架子使用时如遇恶劣天气，不得上人进行操作。7．设专人维护架子，要经常检查脚手管及扣件的稳固性，并要及时清理脚架上挂的各种杂物。8．架子搭好验收后未经技术部门书面许可，任何人不得拆除、更改、增加构配件。9．施工过程中严禁在架子上堆载超重，除施工人员及小型工具可上架子外，架子上决对不允许堆放材料。170 10．外脚手架不得做为结构模板的支撑端，混凝土泵管、出料平台等承受动荷载的设施均不得与脚手架直接接触。11．脚手架的架搭设及拆除过程中下部应设禁区，派专人看守，无关人员禁止进入。171 第十一章季节性施工11.1雨季施工11.1.1在工程开工伊始，即对施工现场的道路、料具存放场地、办公场地进行硬化处理，道路两侧设排水沟。进入雨季施工前，要重新检查上述道路、场地的硬化情况，破损处及时修复，做到不积水、不存泥。11.1.2配备足够的、能够保证雨季施工顺利进行的材料及机具，现场设雨季施工专用供电线路、电闸箱，设专人随时维护专用供电系统的正常运转。11.1.3现场除按自然地坪标高规划地表水的流向外，还要设完备的排水系统。排水沟要保持通畅，现场水排出现场前，要通过沉淀处理，以不阻塞市政排水系统为准。11.1.4随时接听、搜集气象预报及有关信息。11.1.5在雨施期间空气湿度大，绑扎前注意钢筋除锈。遇雨时钢筋焊接工作暂停，钢筋机械连接时有接头的防潮的措施。11.1.6砼浇灌过程中遇到大雨，新浇灌的砼加以覆盖，防止入模成型的砼被雨水冲刷。11.1.7防水工程在施工计划安排上，力求避开雨天。防水层的基层必须彻底干燥，铺贴前预先测定其含水率,做粘结试验，保证防水材料与基层粘结牢固。11.1.8室外露天的中、小型机械必须按规定加设防雨罩或搭设防雨棚；电闸箱防雨、漏电接地保护装置要灵敏有效，定期检查线路的172 绝缘情况。电气系统保证线路绝缘可靠，防雷设施齐全。已不用的线路、闸箱及时拆除。定期检查现场变压器，发现问题马上解决。11.1.9灯架、塔机设有防雷保护。防雷接地电阻按如下要求：1）施工现场避雷设施单独接地，接地电阻应不大于4Ω。2）独立避雷针接地电阻不大于10Ω。雨施前对现场防雷装置及其它保护接地进行一次地极电阻摇测试验，并做好记录。防雷线按相关规程规定选择截面和敷设，严禁明敷在地面上。11.1.10现场雨水的排除：现场道路硬化时，沿道路在围墙内侧设雨水排水明沟（排水沟作法见下图）。雨水排水沟作2%坡度，通过道路部分加盖承重篦子。现场场地以建筑物为中心向四周找坡，保证雨水可自然流入排水沟（井）内，经集水井汇入临时沉淀池沉淀后排入市政雨水管网。现场内按不同的排水区域分设雨水集水井，并设潜污泵排除。雨季施工时根据《雨期施工措施》及时调整、加设防水排水设施。建筑250现场道路物雨水篦子i=2%i=2%150-250雨水排水沟示意图出入口大门处设排水沟，上部加设承重雨水篦子，并与场区排水系统连通。排水沟顶部高于场区内外自然地坪，防止场区内外（雨）173 污水相互汇流。11.2冬季施工根据本工程进度计划安排，进入2006年11月15日冬期后，冬期施工部位为土方开挖及基础工程；进入2006年冬期后，施工部位为装修工程及设备管道安装施工（在实际工作中根据具体情况再行调整），应充分做好冬施准备。11.2.1冬期供热1）由于采用预拌混凝土，施工现场不设置热源。2）为更好的保证冬期施工质量，届时我们将对预拌混凝土的配比、防冻剂、混凝土最低设防温度、混凝土的出罐温度、初凝时间做严格要求，同时做好浇筑后的保温、测温工作。（1）考虑北京地区冬季以往温度，预拌混凝土中的防冻剂按-10℃设防。（2)选择距离较近的混凝土预拌单位减少途中热量损失，要求混凝土出罐温度控制在10℃左右。（3)为保证混凝土浇筑的连续性避免出现冷缝及充分考虑各种不利因素的发生，预拌混凝土的初凝时间要求不得小于6小时。(4)采取草帘子、塑料布等对混凝土进行覆盖养护，同时做好测温工作。11.2.2混凝土工程1）混凝土施工采取掺加防冻剂的综合蓄热养护方法。2）砂子、水原材料蒸气加热，混凝土掺加防冻剂，防冻剂要求对174 钢筋无腐蚀作用，严格控制碱含量。现场砼搅拌原材料加热采用蒸汽锅炉加热的方法，水泥使用前要运入棚内存放。现场砂石骨料要求苫盖严密，搅拌前不得带有冰雪及冻团。3）砼出罐温度应高于20℃，入模温度不低于15℃。混凝土浇注前一定要把模板内冰雪冻块清理干净对泵送管道，采取一定保温措施。保证混凝土入模温度，在迎风面应设置遮挡。4）混凝土的养护：现场做好养护覆盖保温工作。混凝土浇筑完后应及时遮盖塑料布和保温材料，防止混凝土受冻。有风口的地方安装风挡，拆模前后用塑料布、防火草帘被覆盖，根据室外气温确定保温层厚度，柱保温层捆扎牢固紧密，板保温层要用物品压住，防止被风吹开。使其保水性和保温性符合要求。顶板浇筑完找平后，砼表面要及时铺一层塑料薄膜，再覆盖阻燃草被保温。5)混凝土采用普通硅酸盐水泥配制，其受冻临界强度必须4Mpa/mm2。冬期施工采用综合蓄热法。6)施工层建筑物四周应满挂彩条布封闭。7)做好冬期施工过程中混凝土的测温工作，确保工程质量。8)混凝土养护期间，应按规定埋设测温管，测温孔应设置在有代表性的部位和温度变化较大易冷却的部位，孔深易为10～15cm或在混凝土达到临界强度以前每2小时测温一次，之后每6小时测温一次，直至混凝土达到0℃。11.2.3质量要求：1)进入冬期施工应随时检查水、骨料、外加剂、混凝土出罐及浇筑时温度。175 2)检查外加剂质量和掺量，商品外加剂进入施工现场后应进行抽样检验，合格后方可使用。3)按规定绘制测温孔布置图。测温时，采用岩棉将温度计和外界隔离，温度计留置在孔内3分钟，迅速抽出，读取数字，并填写详细记录。4)同条件养护试块养护条件必须与施工现场结构养护条件一致。5)现场对每一罐车进行预拌混凝土坍落度试验。6)防冻剂的掺量随温度的变化由试验室确定。11.2.4管理措施1）冬施前认真组织有关人员分析冬施生产计划，根据冬施项目编制冬期施工措施，所需材料要在冬施前准备好。2）做好施工人员的冬施培训工作，组织相关人员进行一次全面检查，施工现场的过冬准备工作，包括临时设施、机械设备及保温等项工作。3）冬施中要加强天气预报工作，防止寒流突然袭击，合理安排每日的工作，同时加强防寒、保温、防火、防煤气中毒等项工作。4)大型机械要做好冬期施工所需油料的储备和工程机械润滑油的更换补充及检修保养工作，以便在冬施期间运转正常。5）现场临时管道均采取保温处理，以防冻裂。176 第十二章机电设备安装工程12.1电气工程12.1.1施工方法1）结构配管施工：结构工程的配管要严格按设计图纸及工艺规程和质量验评标准施工，配管尽量将管做在墙体中心。敷设在现浇砼内的管路，在土建拆模后，马上清理盒子，进行扫管，穿带线并再次核查出线箱盒的位置与标高。扫管后将管口堵好，箱盒堵严密，防止灰渣、异物掉入管内，为保证本工程同类箱盒出线口的高度,将插座、开关等标高严格控制在+15mm以内，且不超过总数的20%，杜绝负向超差。各房间内的插座、开关安装高度相差控制在5mm以内，其它的应按规范要求必须高度一致。每根管内只能穿属于同一回路的导线。不得随意剔槽打洞。土建在砌墙和浇注砼时电工应有专人进行看护，管盒出现问题及时处理，避免堵塞管路、跑盒造成日后剔凿，影响工程质量。2）管内穿线施工：在穿线前应首先检查管路入盒护口是否戴齐，并应清除管内杂物和积水。穿线时分清线色。即保护地线（PE线）应是黄绿相间色，零线用淡兰色，相线用：A相黄色、B相绿色、C相红色。不同回路、不同电压等级盒交流与直流的电线，不应穿于同一导管内，同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。接线盒导线采用LC安全型压线帽进行连接以提高工效。对多根导线和177 大截面导线以及消防控制线、地线的连接一律采用焊锡接头，锡焊连接的焊缝应饱满，表面光滑，焊剂应无腐蚀性，焊接后清除残余焊剂。用两层塑胶粘带，一层黑胶布包扎。其绝缘强度不应低于导线原绝缘层的绝缘强度。用500V绝缘摇表摇测绝缘电阻，照明绝缘阻值不小于0.5MΩ，动力线路绝缘阻值不小于1MΩ。所有导线必须采用耐压500V的绝缘导线，并把好材料进货关，确保导线质量。3）开关、插座、灯具及电视、电话等出线口安装：开关、插座、灯具及电视、电话等出线口等器具安装，应严格按产品说明及规程规范进行安装。加强灯具的检验、报验，各种灯具均需具有产品合格证。灯具内导线应绝缘良好，无漏电现象，灯具内配线应严禁外露，导线在与灯线连接处，不得承受额外应力和磨损，多股软线的端头要进行盘圈涮锡。另外，灯内的导线不应过于靠近热源。凡安装高度距地低于2.4米的灯具，其金属外壳必须连接PE线，并有专用的接地螺栓。重量超过3Kg的灯具，必须在砼顶板上加独立的吊棍或予埋件承载灯的重量。花灯吊钩圆钢直径不应小于灯具挂销直径且不小于6mm，大型花灯的固定反悬吊装置应按灯具重量的2倍做过载试验。吊链日光灯，吊链开档一致、吊链灯、吊杆灯水平不倾斜。成排、成行灯具应拉线找直，使横纵均成一条直线，尤其在结构配管稳盒时，应高度重视，避免日后剔凿。在选择暗开关、暗插座、电视出线口时，其产品必须经过国家有关部门经过技术鉴定的正宗生产厂家的合格产品，开关等塑料件应无气泡、裂纹、明显的擦伤和毛刺等缺陷，并有良好的光泽等。选用开178 关时，必须使所选开关额定电流值不小于所控设备的工作电流。在开关安装前，应检查盒内管口是否光滑，钢管敷设管口处护口有无遗漏，盒内是否清理干净。开关接线时，要辨认识别好导线，导线分色应正确，严格做到使开关控制（分断或接通）电源相线，并做到开关的通断位置一致，操作灵活，接触可靠。保证开关断开后灯具上不带电。插座安装应符合下列规定：单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接，单线三孔插座，面对插座的右孔与相线连接，左孔与零线连接。单线三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接，同一场所的三相插座，接线的相序一致。接地（PE）或接零（PEN）线在插座间不串联连接。安装时面板应端正紧贴墙面，固定安装牢固，标高位置准确，同房间开关、插座偏差控制在5mm以内，并列安装的相同型号的开关距地高度应一致，高度差不应大于1毫米，并保证使电视插座与电源插座间距在500mm以上。4）配电箱安装施工：配电箱在进行施工时，要保证位置标高准确，便于业主操作使用。明装配电箱胀管螺栓固定保证箱体平整牢固。暗装配电箱的贴脸安装后与墙面贴实平整，用吊线找正。箱体PE线安装明显牢固，装有电器的可开启的柜门用裸软铜编织母线与接地的金属构架作可靠的连接。PE线不可使用设备外壳跨接，也不准使用固定设备螺栓作为PE接地螺栓。配电箱的金属外壳、二层板应有可靠地与保护线连接。配电箱内的各种闸具必须安装牢固，导线排列整齐。导线压头时179 应留出二次压线的余量。导线与闸具连接牢固紧密，导线剥削处不应伤线芯或线芯过长。采用压板连接时，应压紧不松动。螺栓连接时在同一压线端子上的导线不超过两根，眼钱、弹簧垫等配件齐全。另照明配电箱内应分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出。5）低压柜及控制柜安装：根据图纸标注位置和柜体底部尺寸进行槽钢基础安装，在安装前先将槽钢矫直矫平，并预制加工成型，安装基础槽钢时应用水平尺找平找正，其垂直、水平偏差每米应小于1mm，全长小于5mm以内，柜基础槽钢稳固后其底部埋入地面内，使槽钢与砼基础生根，顶部高出抹平地面40—60mm以内，并将低压柜基础槽钢与接地装置引线进行可靠的焊接，焊接面积不小于扁钢宽度的两倍。在槽钢上固定柜体，采用镀锌螺栓进行连接紧固，在槽钢上用电钻钻孔，用M12镀锌螺栓固定，钻孔径不超出螺栓直径1mm，柜安装后每米垂直偏差控制在1mm，并使两柜面平整，柜间接缝处保持平直、紧密，每台柜单独与接地干线连接。柜内二次接线压接准确、牢固、可靠，所配导线的端部均标明其回路编号，编号正确，字迹清晰，且不易脱色。端子板的每侧接线不超过2根，进出柜内缆线应排列整齐，按垂直或水平有规律的配置，避免交叉，并且固定牢固，不使所接的端子板受到机械应力。保证低压柜操作部分动作灵活、准确、可靠，两路电源柜母排相序排列一致，保证低压柜的试验调整符合《电气装置安装工程电气设备交接试验标准》GB50150—91的有关规定。将一套完整、安全的电180 气设备交给业主，让业主满意放心。6）防雷与接地接地极敷设时应严格按照图纸及规范施工,依据设计要求，本工程各楼座均按第三类防雷措施设防。在楼座屋顶设φ10圆钢（40×4镀锌扁钢）避雷带，作防直击雷接闪器，采用φ10的钢筋作引下线，利用结构基础内钢筋网作接地体。施工后应及时填写平面示意图及摇测记录,由专职电气质量员会同监理及时验收认可，实测接地电阻不够时，应补打地极。各种接地焊接的搭接长度应符合施工验收规范规定。圆钢的搭接长度应不小于其直径的6倍（当直径不同时以直径大的为准），双面施焊连；扁钢的搭接长度应不小于其宽度的2倍（当扁钢宽度不同时以，以宽度大的为准），三面施焊连；圆钢与扁钢连接时其搭接长度应不小于圆钢直径的6倍；不得有咬肉、裂纹、虚焊、气孔等缺陷、焊接处的药皮敲净后刷沥青作防腐处理。当等电位联结线采用不同材质的导体连接时，可采用熔接法进行连接，也可采用压接法，压接时压接处应进行热搪锡处理；等电位联结用的螺栓、垫圈、螺母等应进行热镀锌处理；对于暗敷设的等电位联结线及其连接处，应做隐检记录及检测报告，对于隐蔽部分的等电位联结线及其连接处，应在竣工图上注明其实际走向和部位。避雷网及其支架安装位置应准确、固定牢固，避雷网、针钢筋镀锌层应完好无剥落现象。其连接应焊缝平整饱满，并采用钢筋对头后下附一根15cm钢筋的焊接方法，避雷线应平直、牢固不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2米允许偏差3/1000，181 全长不得超过10mm，避雷线弯曲处不得小于90°，弯曲半径应大于圆钢直径的10倍，遇有变型缝应做焊弯补偿。以确保避雷线美观和工程质量，支架线卡螺栓压接紧密、牢固、加装眼线、弹簧垫。并且避雷针安装符合设计要求，并与引下线避雷网焊接牢固。对屋顶突出金属物进行焊接，使避雷网金属架构焊成一个整体。对避雷网焊接部位除刷两遍防腐漆外，还应将整个避雷网刷两编银粉。并依照设计说明中设计提出的各项要求严格施工，使防雷接地系统完整、牢固、可靠。12.1.2质量保证措施：各种原材料、成品、半成品、设备的加工订货必须严格执行公司“合格分供方名录”，三无产品不得采购应用。加强进场材料、设备的检验工作。用于工程上的材料和设备必须由厂家提供产品合格证、材质单及有关试验报告，对主材、设备及配件要逐项检查，其质量性能是否符合国家标准及设计使用要求。在施工中推行挂牌制，任务落实到人，责任落实到人。在任何情况下都不得借口进度而忽视质量。认真执行自检、互检、交接检制度，认真执行工艺操作规程，不颠倒工序，不减少工序，认真贯彻执行公司及水电公司各项技术质量管理制度。各部位、各系统施工完毕，必须及时汇甲方、监理、设计进行予检、隐检、试验等工作，各项隐、予检及试验均应符合技术资料管理规定要求。182 12.2.3技术准备工作1）熟悉施工图纸，弄清设计意图，包括了解土建的结构、装修等。通过会审图纸和技术交底，把问题在施工前给予解决。施工员、技术员反复核实图纸，落实施工部署及施工方案；对需要变更的部分及时会同甲方、设计单位办理洽商手续；及时准确做好隐、预检项目记录。2）各个系统项目在施工前都要先做样板，待技术、质量部门验收合格后，再按照样板展开大面积施工。这样能保证质量、进度同步进行，也不至于因为质量问题造成返工，浪费人工及材料。3）本工程空调系统在安装前技术员编制出切实可行的安装调试方案，并组织班组学习，使其掌握方法以利安装调试并提高工作效率。4）机械器具准备为保质保量完成本工程，达到招标文件和设计要求的标准，我们在分析了本工程的特点之后，结合我公司的机具力量编制了主要机具计划。――主要机具需用见下表183 序号机具名称规格型号单位数量备注1电动套丝机1/2＂～2＂台32圆钢套丝机φ6－φ22台33电锺φ8－φ38台44冲击钻φ8－φ25台85台钻13mm台26交流电焊机AC－380VB*1-500台47人字梯9，11步副各48手电钻6～22把69手砂轮把410乙炔表0～0.025MPa块611氧气表0～2.50～2Mpa块612压口机联合按扣平口台各313砂轮锯台214压力钳及案子2#、3#台315手动打压泵台412.2.4主要分项项目施工方法及技术措施暖通工程包括空调设备安装、空调风系统安装、空调水系统安装等项。1）预留孔洞和预埋套管、预埋件施工暖通专业在主体施工中的工作重点就是预埋和预留，今后的工作能否顺利进行，预埋预留工作是很重要的，预埋预留工作主要包括：穿外墙防水套管，穿墙、梁钢套管，管道穿楼板孔洞，设备基础预留孔洞及预埋铁件等。184 施工准备期间，对照水电施工图，认真阅读其他专业施工图，找出所有预埋预留点，并统一编号，同时与建筑、结构等其他专业沟通，查看今后安装是否有冲突、交叉现象，做到先期避免，减少今后不必要的返工。严格按照《建筑设备安装通用图集91SB》，加工制作防水套管。穿墙楼板套管，套管长度按结构施工图尺寸确定。2）套管安装（1）刚性防水套管安装：主体结构钢筋绑扎好后，按照给排水施工图标高，几何尺寸找准位置，然后将套管置于钢筋中，找准定位后焊接在周围钢筋网上，如果需要气割钢筋者，安装后再由结构做加强筋加固，内塞实牛皮纸等填充物，合模后一次浇筑于砼墙内，待拆模后及时找出所有套管，清理掉里边的填充物。（2）穿砌墙套管安装：土建专业在砌筑和安装隔墙时，按专业施工图标高、几何尺寸将套管置于隔墙中，找平、找正后用砂浆固定，然后移交给土建队伍继续施工。图2-1穿墙套管安装说明：穿墙钢套采用两半可调试，用ф6圆钢≥3根延圆周均匀185 布设，一头固定焊死，另一头随意可调。套管尺寸表（MM）DN15186
