鲁班钢筋应用问题集锦 22页

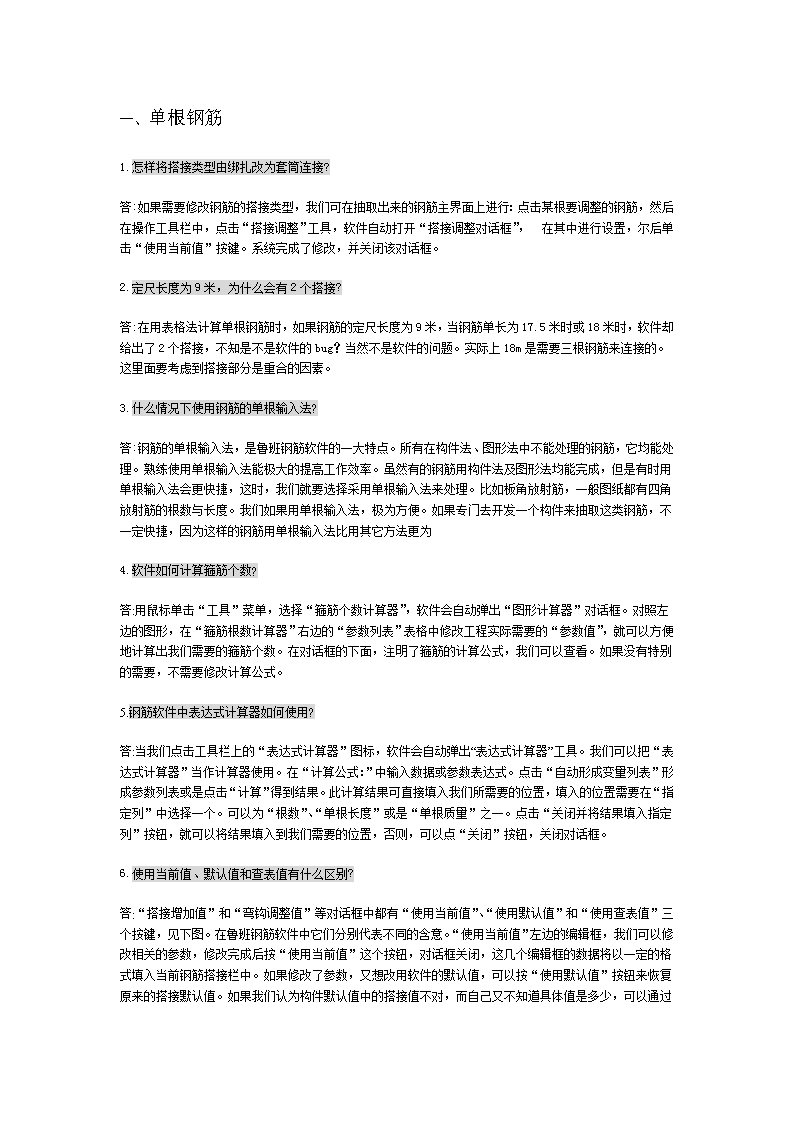

一、单根钢筋1.怎样将搭接类型由绑扎改为套筒连接?答:如果需要修改钢筋的搭接类型，我们可在抽取出来的钢筋主界面上进行：点击某根要调整的钢筋，然后在操作工具栏中，点击“搭接调整”工具，软件自动打开“搭接调整对话框”， 在其中进行设置，尔后单击“使用当前值”按键。系统完成了修改，并关闭该对话框。2.定尺长度为9米，为什么会有2个搭接?答:在用表格法计算单根钢筋时，如果钢筋的定尺长度为9米，当钢筋单长为17.5米时或18米时，软件却给出了2个搭接，不知是不是软件的bug？当然不是软件的问题。实际上18m是需要三根钢筋来连接的。这里面要考虑到搭接部分是重合的因素。3.什么情况下使用钢筋的单根输入法?答:钢筋的单根输入法，是鲁班钢筋软件的一大特点。所有在构件法、图形法中不能处理的钢筋，它均能处理。熟练使用单根输入法能极大的提高工作效率。虽然有的钢筋用构件法及图形法均能完成，但是有时用单根输入法会更快捷，这时，我们就要选择采用单根输入法来处理。比如板角放射筋，一般图纸都有四角放射筋的根数与长度。我们如果用单根输入法，极为方便。如果专门去开发一个构件来抽取这类钢筋，不一定快捷，因为这样的钢筋用单根输入法比用其它方法更为4.软件如何计算箍筋个数?答:用鼠标单击“工具”菜单，选择“箍筋个数计算器”，软件会自动弹出“图形计算器”对话框。对照左边的图形，在“箍筋根数计算器”右边的“参数列表”表格中修改工程实际需要的“参数值”，就可以方便地计算出我们需要的箍筋个数。在对话框的下面，注明了箍筋的计算公式，我们可以查看。如果没有特别的需要，不需要修改计算公式。5.钢筋软件中表达式计算器如何使用?答:当我们点击工具栏上的“表达式计算器”图标，软件会自动弹出“表达式计算器”工具。我们可以把“表达式计算器”当作计算器使用。在“计算公式：”中输入数据或参数表达式。点击“自动形成变量列表”形成参数列表或是点击“计算”得到结果。此计算结果可直接填入我们所需要的位置，填入的位置需要在“指定列”中选择一个。可以为“根数”、“单根长度”或是“单根质量”之一。点击“关闭并将结果填入指定列”按钮，就可以将结果填入到我们需要的位置，否则，可以点“关闭”按钮，关闭对话框。6.使用当前值、默认值和查表值有什么区别?答:“搭接增加值”和“弯钩调整值”等对话框中都有“使用当前值”、“使用默认值”和“使用查表值”三个按键，见下图。在鲁班钢筋软件中它们分别代表不同的含意。“使用当前值”左边的编辑框，我们可以修改相关的参数，修改完成后按“使用当前值”这个按钮，对话框关闭，这几个编辑框的数据将以一定的格式填入当前钢筋搭接栏中。如果修改了参数，又想改用软件的默认值，可以按“使用默认值”按钮来恢复原来的搭接默认值。如果我们认为构件默认值中的搭接值不对，而自己又不知道具体值是多少，可以通过 “使用查表值”按钮左边的按钮状态来查找在当前条件下的正确的规范值。然后按“使用查表值”按钮关闭“搭接增加值”对话。7.怎样批量修改钢筋的弯钩、搭接值?答:在鲁班钢筋软件中，不仅可以调整某一钢筋的弯钩、搭接值，而且还可以对单个构件中的钢筋弯钩、搭接值进行批量调整。其方法是：选择要调整的某个钢筋构件,点击工具栏上的“修改”图标或选择下拉菜单“操作—修改”；此时软件自动弹出“构件属性调整”对话框。在其中选择需要调整的内容，点“提交修改”即可。要注意的是，“单个构件中的钢筋搭接集体调整”法对使用过“单根钢筋搭接调整”的钢筋不起作用。8.搭接规则软件是如何设置的?答:钢筋的搭接值与钢筋的定尺长度有紧密关系。软件默认设置中定尺长度为9m，也就是说如果选择主筋的接头为绑扎搭接时，当钢筋长度超过9m时，便会自动计算一个搭接长度。比如梁的主筋长度为12m，那么这时软件就会自动计算一个搭接长度进去。具体的定尺长度采用多长单位，可以根据当地的情况设定。9.钢筋的搭接个数和长度是怎样计算出来的?答:如果钢筋的长度超过钢筋的定尺长度(一般为6米或9米)时，需要用几根钢筋搭接起来,得到需要的长度。所以计算钢筋长度的时候，就需要加上搭接需要的长度。一般情况下绑扎需要搭接长度，其他如焊接（按对焊考虑）等是不需搭接长度的。一个绑扎长度是根据当前钢筋的属性(如钢筋直径、抗震等级等)查表得来。一根搭接类型选择为绑扎的钢筋搭接长度＝搭接个数*一个绑扎长度。在操作中钢筋的搭接个数和一个绑扎的长度，软件都已经按规范为我们设置好了。当然，我们也可以自己修改这些值，得到我们需要的搭接长度。10.钢筋简图编码的含意?答:软件提供四位数编码来表示钢筋的简图：第一位是组成单根钢筋形状的段数（不包括弯钩）；第二位是该单根钢筋端部弯钩的个数；第三、四位是根据第一、二位条件下的单根钢筋形状的软件自编序列号。11.怎样修改钢筋的级别？答:我们要修改钢筋的级别很方便，分两种情况介绍:一是在主界面上修改钢筋级别。我们只需要在级别框中输入具体的数值即可。例如：在主界面“级别”框中分别输入1、2、3表示一、二、三级钢。如我们将下图中的6号钢筋级别由五级改为冷拉五级，只需要在界面中输入“25”，回车即可。二是在钢筋属性定义中修改钢筋级别。此时钢筋的级别，不能输入阿拉伯数字，而要分别输入A、B、C来表示一、二、三级钢筋,字母不区分大小写。12.冷拨、冷拉和预应力钢筋怎样输入？答：我们知道在钢筋级别里输入1、2、3、4、5分别代表一、二、三、四、五级钢筋。如果要区分钢筋种类是冷拨、冷拉或预应力，只需要在级别前再加一个数：1、2、3分别代表冷拨、冷拉和预应力钢筋。如11、12、13分别代表冷拨一级、二级、三级钢筋；输入21、22、23分别代表冷拉一级、二级、三级钢筋；输入31、32、33分别代表预应力一级、二级、三级钢筋。 二、墙的问题1.剪力墙中有暗梁怎样操作?答:剪力墙构件中，在墙体的图形界面上有一个地方可以直接输入暗梁的高度。我们点击原暗梁高度值“0”，系统会弹出一个“修改变量值”对话框，将暗梁的高度参数输入进去，软件会在有暗梁的地方不计算其水平钢筋。暗梁的主筋可以在墙体的截面的地方把它当成是顶部加强，输入主筋的根数便可，至于暗梁的箍筋要在抽取出来之后在主界面上用单根输入法添加进去。也可以把暗梁拿出来单独做2.墙外侧钢筋弯入顶板，内侧不入如何操作?答:如果我们遇到墙外侧钢筋弯入顶板，内侧不入这种情况，可以先不考虑外侧弯入顶板的长度，单根修改：在主界面中，将生成的插筋数量减半即变成内侧插筋，复制它，将复制好的插筋弯折长度改为我们要的长度即是外侧插筋。3.“暗梁高度”对钢筋抽取有什么影响?答:在剪力墙的“图形参数对话框”中，如果输入暗梁高度，那么在计算水平钢筋根数时的实际计算尺寸为“层高减去暗梁高度”；而纵向主筋，插筋，拉筋照常抽取。4.由很多小段墙组成的剪力墙如何抽取?答:现在很多剪力墙是由一小段墙，一小段暗柱，再一小段墙组成。对于这种情况,如果使用以往的抽取方案，一段段的输入，一段段的抽取,虽然计算量符合规范，但是，操作比较繁琐，而且部分操作人员对于钢筋的尺寸有着特殊的要求。在最新推出的钢筋版本中，已经有了比较好的解决方法：点选“图形参数”对话框中右下方的“墙净长上多个暗柱”，并输入“暗柱个数”，每段的墙体长度、暗柱长度......即可。具体抽取按如下规则：连通抽取横向主筋；竖向主筋、插筋、拉筋则是分别计算每一段墙体上的数量后,相加得到。我们可以根据工程的实际情况,自主地选用。5.怎样在墙的顶部设置水平加强筋?答:有些设计中要求墙的顶部有2根或4根水平加强筋，在软件中完全能够实现。其方法是：在“搭接及边界面类型”对话框中，点选“顶部加强”，然后输入我们自定义的根数，级别，直径。输出数据中将自动加入顶部加强筋（钢筋的长度，类型同非加强部位的水平主筋）。6.有连梁的剪力墙如何操作?答:墙上面有洞，还有连梁，连梁处的钢筋也要伸过去，如何抽取?上面有洞的剪力墙，软件上有直接开洞的功能。我们在构件法中选择剪力墙，根据需要选择一次搭接或二次搭接，在图形参数对话框中，点选“墙上开洞”的钩，在其中设置洞口参数，也可以把它当成板来做。用图形法，上面可以直接开洞。剪力墙上的连梁可以单独做，因为构件法中有现成的连梁供我们选择。 7.地下室剪力墙钢筋怎样计算?答:首先选择基础层，将基础的高度输入为地下室层高加基础底板的高度，这时抽取出来的是插筋，而且已经到了顶板上面，符合在地下室不设置接头的要求。然后，通过“修改”工具返回到“构件属性对话框”中，选择为中间层，这时将纵向钢筋设置为“0”，而只抽取水平钢筋，单击“提交修改”按键，这时软件会提示“清除上次产生的全部钢筋吗？”，我们选择“否”，这两次抽取的钢筋便是整个地下室的钢筋。9.剪力墙竖向分布筋选择接头类型的要求“有什么区别"?答:在剪力墙的参数设置中的“搭接及变截面类型”中的“机械连接”和“中心对接焊接”适用于不同的地方。在剪力墙位于楼板顶面和基础顶面的情况时，它的竖向分布钢筋连接构造中，一般采用绑扎形式。当竖向钢筋直径大于22时，采用机械连接或中心对接焊接。10.抽取剪力墙钢筋怎么操作最为方便?答:软件中剪力墙支持数据复用。我们只需要输入一次数据，经过简单的操作，就能轻松得到各层的钢筋。具体操作如下：我们在构件向导中选择剪力墙进入，在“搭接及变截面类型”对话框中,选择楼层(默认为“中间层”)及变截面类型后，进入“图形参数”对话框，输入数据。按确定就能抽取本层的钢筋。我们在得到本层钢筋后，可以使用“复制构件”命令，完全复制本层钢筋后，使用“修改”命令，在“搭接及变截面类型”对话框中,修改“楼层”及“变截面形式”，确定后又能得到新的一层的钢筋......这样，我们能在不需要重复输入过多数据的情况下轻易得到从底到顶的所有钢筋。11.为什么参数设置中需要选择墙的类型及形状?答:墙的结构多种多样，为方便我们组合，软件特意设置了这个窗口。我们在“图形参数”对话框中，可以通过“左端墙型选择”、“右端墙型选择”按钮，打开墙型选择对话框，进行充分组合来满足我们的要求。最主要的一点是，端部组合不同，其分布筋形式不同，因此需要选择端部组合形式。12.剪力墙中暗柱变截面怎么处理？比如说本层是L型柱，上层变为一字型柱。答:这种情况只有抽取出来在主界面上进行修改。是要使主筋有部分收掉，一部分伸上去。也可以作成两次抽取，第一次按照全部上去抽取，将钢筋根数改成要伸上去的根数。第二次按照顶层来抽取，提交修改，清除上次向导产生的钢筋，这时刚修改过的主筋不会被清除，之后将再次出来的主筋的根数修改成收掉的根数便可。这样再做到上面的只是矩形截面时，只要将一个方向的箍筋设置为0便可。13.剪力墙的三排钢筋如何计算？答:如果是三排的钢筋，可以先抽取出来两排的钢筋，然后再返回去抽取一排的钢筋。这时设置另一排的钢筋及拉钩筋为0。提交修改时不要清除上次产生的钢筋。14.剪力墙中穿过连梁的钢筋如何处理？答:剪力墙里的水平筋应该是拉通连梁的，但是对于目前的剪力墙有把连梁考虑进去的，也就是说连梁这段的水平筋在墙体里并没有考虑，而是在连梁里考虑的，也就是在连梁里输入腰筋的地方便是输入其墙体水平筋的。如果连梁有腰筋时就输入为腰筋没有时便输入为墙体的水平筋，它的输入格式可以为根数也可以为间距的情况。只是它的计算是以洞口的长度加上两个锚固长度来的。正在考虑是否做成一个选择项：当为腰筋时为加上两个锚固长度，当为水平筋时只是一个洞口长度。 如果连梁有腰筋的就考虑腰筋，没有的，就按照墙体的分布筋设置。15.“一次搭接”与“二次搭接”的区别答:在构件法中选择剪力墙，出现一次搭接与二次搭接两个构件，其中“一次搭接”指墙的立筋在同一位置连接，“二次搭接”指墙的立筋连接头错开50%。三、板的问题1.图形法中分布筋的宽度是指梁的宽度吗?答:这个宽度不是确定的某一宽度，而是根据实际需要扣除的宽度。在规范上是指梁的宽度加上另一侧负筋的长度。2.布板筋的时候，怎样画轴线快捷?答:目前的板布筋画轴线是比较方便的，在建轴线时不需要将每一根轴线都画上，只需要在布筋有变化的地方画上轴线，也就是说要建的轴线不是很多，我们可以先建几条比较大的轴线，然后再添加轴线来完成。也可以将整块板分成几个区域来做，这样既简单，又明了，还不容易出错。3.怎样选择支座负筋?答:添加的辅助轴线和主轴线相交时没被断开，在布支座负筋时只能选择整条线吗？添加的辅助轴线与原来的轴线是有交点的，没有交点的是我们添加的一条直线，如果画的一条直线跨过了好几个交点，这样这条直线与轴线之间就没有交点，所以我们在选择这条直线时是一整条线。如果需要在每一条轴线之间进行选择，那么我们在添加轴线之后，画线时就不能将一条直线拉通来画，需要在两点之间画一条，然后再画其它的。添加轴线的目的就是要寻找交点，所以添加的轴线只是在每一轴线上有一交点，而不是一条线。4.怎样在图形法中输入重复钢筋参数?答:可以使用图形法中的“编号中心”工具。在编号中心界面，选择工具栏上的第一个图标“从当前编号复制出一个新的编号”即可。　点击构件形式列表，再使用“复制形式编号”，这样我们可以将所需的钢筋预先设置好，再进行钢筋布置。这时要注意的是只有用到这类钢筋时才会出现我们所预设的钢筋。5.板钢筋计算中钢筋数量如何计算?答:板钢筋数量是板的净长度减去100，然后除以间距，再加一根。6.板中负筋为什么没有分布筋?答:板负筋没有自动计算我们在布置时，再布置一个方向的钢筋上去就可以了，也就是这个负筋的分布筋了。 7.b12/14@150的板底筋如何输入?答:在图形法中，首先选择好布筋区域，然后布置钢筋，第一次布置12的钢筋，按间距300布置，然后再布置14的钢筋，也按间距为300布置，这样就可以了。布置出来的结果便为B12/14@150。纵横向都这样布置均可。8.板的钢筋如何把电渣压力焊设置成绑扎?答:在图形界面打开编号中心，在板的编号中心，选择03G__板(03G)，再选择左上角第二个命令“使用图例对话框编辑编号”，系统会弹出一个“构件属性编号”编辑对话框，在其中可以修改接头形式和相关9.ECAD平台中，双层钢筋怎样设置弯钩值?答:在双层双向里，弯钩是按一、二和三级钢来区分是否带弯钩的。一般二、三级钢是不需带弯钩的，我们可查一下有关于钢筋方面的规范，如果不布置面筋，我们可选择单独的底筋布置。10.板遇剪力墙是位于墙中线还是在墙外皮?答:板的钢筋是伸过墙体或梁中线并不得小于５Ｄ，有的图纸要求伸进满足一个锚固长度。板的钢筋布置是距梁或墙边５０mm开始布置第一根钢筋的。11.负筋是伸到梁中线还是在梁外皮?答:负筋一般是伸到梁外皮减保护层，也有例外的，只伸到梁中线。12.双层双向同时还有支座负筋，怎样操作?答:这个问题其实也很简单，我们既把双层双向钢筋布置上去，同时也把支座钢筋布置在相应的位置便可。13.首根离中距离是什么意思?答:首根离中距离是指板的第一根钢筋（平行于梁或墙的那根）离梁或墙的中线的距离。软件默认是170，是指梁宽在240的情况下，梁的半宽120，加规范规定的板的首根筋距梁的侧面为50。　在图形法中做钢筋，如果是以墙或梁的中线来绘制，那么我们就在首末根离中的距离处进行调整，这时首末根离中的距离应为墙或梁宽的1/2再加上50。14.板中分布钢筋有什么作用?答:板中的分布筋是不受力的，它的作用只是将受力钢筋连起来形成一张网片。如果板只配了一个方向的钢筋，那么它就是散的，需要用分布筋来与它绑在一起，这样就是一张网片了。负筋分布筋是同样的作用。 15.图形法中如何设置板的厚度?答:在图形法中软件没考虑板厚。实际上，软件在设置上就不用输入板厚的数据。板需厚度的情况一是负弯矩筋的折长、二是马凳筋。如果需要板厚为200mm，要布置负弯矩筋时在钢筋属性一栏有一个弯折长度的参数，供我们修改，这时我们要的弯折长度为板厚减保护层。因为在计算负筋的弯折段长度时，有的用户需要板厚减一个保护层，而有的用户需要板厚减两个保护层，所以就把这个数据放开，供我们自由定义了。16.连续选多个板，都要从轴线170处开始排筋吗?答:连续选多个板，被选中的地方不论轴线在中间还是在边上，是否都要考虑按从轴线170处开始排筋？只是在所选范围（整个区域）的四周的边是这样，所选的区域只是代表一块板。中间的轴线不代表梁或墙。17.跨一个板的负筋怎样布?答:在布板的负筋时，负筋长度和板的长度一样，这种情况比较好处理。如果负筋比板长，软件怎样处理？　在布置板的通长钢筋时，如果超过了板长，这时在钢筋属性里我们可以输入钢筋的缩入、伸出长度，便是钢筋超过板长的长度。18.图形法有什么优点?答:图形法构件只需要输入一次尺寸，而目前在构件法中要输入多次。还有，有的问题用构件法根本无法解决，比如基础大底板扣给水井。另外可与算量软件共享图形数据。19.当板较大时，怎样布筋?答:当板较大时，建议将较大的板划分为若干个较小的板，一块一块的布筋。需要注意：相连处支座钢筋，在左（下）边的板已经计算，那么在右（上）边的板中便不能再重复计算。板命名规则：起点横轴、终点横轴；起点纵轴，终点纵轴。例如可以：第一板为1.3-A.D，那么第二块板可能为3.5-D.F等等。这样做的好处是：1.由于屏幕资源有限，即使软件做得再好，当板非常大时要能很好地显示无法预料的大板总是困难的（如上海的某艺术中心，有三层即有7万多平米，每层有365块圆弧板）。另外板太大时，计算机的运行速度及个人操作速度将随之正比下降。2.当板太大时，修改起来会有些麻烦，很可能牵一动百。而改成小板以后，修改的工作量相对会减少许多。20.连续板怎么操作?答:建议首先使用构件向导是的“简支板普通板”。在“图形参数设置”对话框中选择板的形式为“一边伸出”，在填完图形和钢筋的参数后按“完成”按钮，创建一个板。然后在主界面中使用“复制构件”命令，复制刚刚创建的板。使用“修改”命令，再次打开“图形参数设置”对话框，在对话框中选择“二边伸出”选项。修改图中必要的图形参数，提交修改即可。按照这个方法就可以将一个连续板做完。“鲁班钢筋(高级版)”还将提供另外的操作方法。21.固支板中有多条梁需要布负弯矩筋怎么办?答:用选择图元命令，将要布置负筋的边选择上，这时图上的一条边代表一条梁，选择好后，把要布置的支座钢筋拖上去，然后定义其属性便可。 22.D.D.D板是否支持弧形布筋?答:目前，D.D.D板不支持弧形，未来也不打算支持。因为目前鲁班钢筋软件的高级版(图形法)，已经比较好地解决了这个问题。考虑到以前购买专业版的用户可以免费升级至高级版，所以鲁班钢筋软件已经停止了D.D.D板构件向导的完善。23.板构件（图形法）不规则形状的板，如何操作?答:我们可以用“新增构件向导”中的“D.D.D板”(drag-drop-dim，即拖动、布筋、标注)实现；或将不规则的形状简化为矩形的形状；也可以用单根钢筋输入的方法。24.简支板--普通板--图形参数设置中:左边负筋下550275的数值是从梁中算起,还是从梁边算起?答:550/275是指梁边到负筋的长度。25.斜屋面的布置?答:D.D.D.板可以输入翘起角度，这样就可以当作斜屋面了，但不能扣天窗和孔。图形法可以扣天窗和孔，但图形法画出的板不可以翘起。26.板上钢筋的四角放射筋如何输入？单根输入法输入。一般图纸都有四角放射筋的根数与长度。27.在板构件编号中，怎样修改搭接方式？答:请点击左上角工具条里的“编号中心‘按钮，然后进去选择”构件编号“，如板，再点击上面工具条里的第三个按钮”使用图例对话框进行编号“，进去对其构件钢筋的搭接进行选择。28.在DDD板的计算中，怎样修改支座负筋？答:在DDD板里没有办法设置板支座钢筋，只能将板的上部负筋拉过去当支座钢筋用，而且这样变过来的支座负筋是抽取不了分布筋的。在图形法，如果是用的最新版本，你可以布置好支座钢筋后，双击其支座钢筋，然后在钢筋的属性栏里可以对其分布筋进行修改。29.布多个板筋时能否加上板筋顺序编号?答:钢筋的编号可以在“钢筋属性”对话框里单击“替换编号”按钮，在“型式编号浏览”对话框中单击“编号中心”，在编号中心可以区分纵横向来进行编号.四、梁的问题1.单梁没有支座，怎样设置?答:在“梁跨中”对话框中，把两端支座的宽度设置为“0”便可。 在直形框架梁里计算,如有一单跨梁，左右支座为6B224/2,架立筋4B18,底筋为4B22,截面300*700,箍筋A10@100/200(4 ),吊筋处输入1+1(因为有两条次梁,其附加箍筋为每边3个)。在箍筋设置里选择了:四肢箍(一大一小),计算结果是,梁箍筋大箍为270*670,小箍为118*670。次梁附加箍却大小箍都是270*670，是不是次梁附加箍不能计算一大一小的箍筋?如果按照你上面的条件，软件做出来的结果，是没有问题的。梁的主要箍筋，一种是270*670，另一种是118*670，个数相等。另外就是附加箍筋分别为12个。两种尺寸与上面的同。按照你上面所述，应如此输入：在集中标注处输入为上部通长筋为2B22，下部通长筋为4B22，在原位标注处：左支座输入：6B224/2，右支座同左。架立筋处输入4B18，下部输入4B22。在吊筋处输入为1+1，结果没有问题的。至于箍筋的设置，你要在“梁构件属性”对话框中，点击“箍筋设置”，在系统弹出的“箍筋类型设置”对话框中，将箍筋类型改为“四肢箍一大一小”的形式。2.弧形和直形框架梁钢筋抽取有什么不同?答:在软件中提供了两种弧形框架梁，一种为端部弧形，中间直形；另一种为连续弧形：端部弧形,中间跨为也为弧形，而且跨之间是连续的，即在同一个圆周内。弧形框架梁钢筋抽取规则与直形框架梁的抽取规则基本相同，但对于弧形框架梁，因为内外弧的圆周长不同，所以钢筋的长度也不同。所以我们又把弧形分为平弧和拱弧，对于平弧，因为在平法输入中，只输入上下部钢筋数据，但因为平弧的内外侧弧周长不同，而且我们也不知道平法输入中哪些钢筋是内侧的，哪些钢筋是外侧的，所以，我们在处理时，将平弧形的每排筋分为三种:内弧，外弧，中心线。如果是奇数,则中心线上有一根钢筋，内外弧各一半，如果是偶数，是内外弧各一半来处理。对于拱形弧梁，则根据排距,算出实际的弧长。3.框架梁的抗扭腰筋如何输入?答:将鼠标放到“梁跨中”对话框的“按规范”处，系统会自动出现一个输入的提示内容。点击一下，又会弹出一个“修改变量值”对话框，在其中输入具体的参数，用G代表一般腰筋，用N代表抗扭腰筋。4.次梁的架立筋和端支座负筋如何输入?答:在“梁跨中”对话框中有一个“上部加强筋”选择框，选择“两端部配筋”，即可象框架梁一样进行设置了。在集中标注处输入通长筋，在原位标注处输入通长筋及加强负筋。如通长筋为2B14，而支座加强筋也为2B14，那么我们在集中标注处输入为2B14，而在原位标注处输入为4B14即可；对于次梁，软件默认为上部通长设置，所以如果遇有加强负筋时可选择“两端部配筋”。5.基础梁只要吊筋不要附加箍筋可以吗?答:基础梁只要吊筋不要附加箍筋，当然可以。我们在“梁构件属性”对话框中，单击“系统高级”按钮，在系统弹出的“梁高级属性设置”对话框中，将附加箍筋默认每边三个改为“0”即可。6.箍筋四肢箍计算长度为什么不对?答:一个长度6900mm，直径6.5mm的钢筋，截面370mm×180mm的梁，四肢箍，箍筋@200根数68  箍筋四肢箍长度为什么是1142.9mm？首先：要计算出四肢箍，那么梁主筋必须要有满足四肢箍的主筋根数，也就是说，你的梁主筋不能只有二根钢筋，这样是计算不出四肢箍的。而且长度也不对。请检查集中标注和原位标注处的钢筋输入情况。 7.连通配筋及两端部配筋有什么区别?答:“连通配筋”及“两端部配筋”主要是针对于梁的上部筋，如果有多跨的情况下，某些跨的所有钢筋都是连通的，这里就选择为“连通配筋”，而在集中标注处并没有标注这么多的通长钢筋，因为在其它跨中并没有这么多的通长钢筋，所以不能在集中标注处体现。“两端部配筋”是指：有部分钢筋是通长配置，而在支座上有加强钢筋时的情况。也就是说，如通长筋为2B20，而在支座上配置为4B20的情况。这种情况就要选择为“两端部配筋”。8.两跨梁的顶标高不同，怎样输入?答:两跨梁的顶标高不一样时，我们可以在“梁跨中”对话框中，调整左右支座变截类型。9.梁上部钢筋如何抽取?答:梁上部为2Φ20，支座处为3Φ20，柱距为3400，如何抽取？在“梁构件属性”对话框的集中标注处，上部通长筋输入为2B20，而在支座处输入为3B20便可10.架立筋的计算长度比实际的大怎样操作?答:一跨梁既有贯通筋又有架立筋，架立筋的计算长度比实际的大怎样操作？在梁构件属性的“梁高级属性设置”对话框中，属性第二行就有架立筋搭接长度，可以自己修改。至于架立筋长度，是由净跨减两边负筋的长度得出。目前软件在计算梁上部既有通长筋又有架立筋，而没有支座加强筋时，软件计算架立筋是计算到端部的。如果要计算的梁是这种情况，架立筋计算长度比实际长，那么我们可以在梁的上部设置支座加强筋，这样，软件在计算架立筋时就会取梁的1/3处进行搭接，不会计算到端部了。然后再在主界面上将支座加强筋删除。11.圈梁、简支梁和过梁连为一体,怎样操作?答:可以用框架梁或次梁来做，将不同的梁分成几跨，然后定义成变截面梁，将各跨支座处变截数据输入正确。（宽变、高变）各跨梁的钢筋主要在原位标注上标注正确即可。12.梁上部钢筋有二排钢筋均为18，第一排是连通，第二排中间支座是按净跨的1/3取值，怎样设置才能把第二排钢筋按不连续抽取？答:在集中标注的地方输入为连通的几根钢筋，而在原位标注的地方将第一排和第二排的钢筋均标上如2B18+2B18，（其中2B18是连通的，另一2B18是第二排的不连通的）如果第二排是要按1/3净跨来计算，那么将钢筋均标在第一排。）这样就能按照不同方法进行抽取钢筋。同样的，只要在集中标注的地方只是输入了通长筋，在原位标注的地方输入成2b18+2b18与输入4b18是一样的，如果分别放在二排，可以输入为4b182/2，如果第二排象上面所说是按1/3净跨来计算的，那么就要放在第一排了，因为软件上第二排是按1/4净跨来计算的。要分成二排来放也是可以的，那么可以在集中标注的地方将通长筋放在第二排，而第一排是负筋。如在集中标注处表为：/2B18，在原位标注处同样可以输入为4B182/2。还有一种方法就是，按正常情况输入，是在哪一排就输入在哪一排，然后，在图形的地方点击高级，然后要将第二排的数据输入成所要的数据，这种方法比较麻烦些，还是第一种方法方便。 13.在使用钢筋翻样软件时发觉在剪力墙连梁钢筋翻样时，使用软件默认查表设置锚固长度，计算出来的钢筋锚固长度与标准图集03G101-1及03G329-1上的数值不符，没达到规范规定的Lae数值，是因为什么道理? 答:锚固长度与抗震等级、混凝土的等级有关，可查一下在软件里的这些设置与规范里的等级是否一致？也可直接在“工具”里直接用查表法查锚固值。14.梁中有支梁穿过时应该怎样操作?答:如果既有吊筋又有附加箍筋，那么只要按照吊筋的方式输入即可，软件会自动计算附加箍筋。如果只有附加箍筋而没有吊筋，那么就在输入吊筋的地方输入非“0”的数值便可。如输入1+1便为有两道次梁。软件默认为一个次梁附加6个箍筋，如果需要修改箍筋根数，我们可在的“梁高级属性设置”对话框中修改，里边有一个设置附加箍筋的地方，默认根数为3，是指次梁每边加三个，一个次梁处便为6个。15.连续多跨梁的标高在什么地方输入?答:在“梁跨中”对话框中，图形上面有两个“左支座变截类型”和“右支座变截类型”按钮，单击其中一个按钮，系统会弹出“当前跨高级属性设置对话框”，在其中我们可以进行设置。有两种情况，一种是宽度的变化，一种是高度的变化，支持输入正负值，输入时请注意其上下左右的变化。16.为什么选相同交错与一大一小箍筋时，箍筋结果一样?答:梁的主筋是4、5、6、8根，箍筋为四肢箍时，为什么无论选相同交错与一大一小时，一大一小的大箍筋与小箍筋总是一样的？虽然钢筋总数设置了好几根，但是在第一排上始终只有两根钢筋，才会有这样的结果。再仔细检查一下输入的情况。如果要提取成一大一小的四肢箍，首要条件是第一排的钢筋数量至少要有四根才行的。如果要提取成相等的两个四肢箍，那么第一排至少要有三根钢筋才行。17. 只输了吊筋，为什么结果中还有附加箍筋?答:次梁两侧默认各有3个箍筋，直径同梁箍筋。具体工程情况在高级属性或钢筋列表中修改。如果不想要附加箍筋，只要在“梁高级属性设置”对话框中，将每侧箍筋个数改为“0”便不会有箍筋了。18.做次梁时主梁的宽度在那里输入?答:在梁跨中的图形里，支座宽度便为主梁的宽度。在框架梁里，支座宽度为柱的宽度，而在次梁里便为主梁的宽度。19.镜向复制和平行复制有什么区别?答:数据复制就是我们将选取的某一跨的数据参数复制到我们想要复制到的其它跨上。“镜像方式”是以柱为中心拷贝复制数据；“平行方式”则是从左到右复制数据。“镜像方式”是因为前跨的右边柱和后跨的左边柱事实上为一根柱子，所以在操作时，会自动调节两边的数据相等。取最后操作的数据优先。 20.梁底筋不入支座怎么操作?答:要使梁底筋不入支座，我们可在底筋的位置输入如下格式：5B22(-2)，这样就表示在5根钢筋中有2根不入支座。软件中是默认离支座边1/10*ln的地方截断，我们可以在“梁高级属性设置”里去调整这个数值。21.梁的上部钢筋怎样设置才能不连续抽取?答:梁的上部有二排钢筋均为18，第一排连通，第二排中间支座按净跨的1/3取值，怎样设置才能使第二排钢筋不连续抽取？在集中标注的地方输入连通钢筋，在原位标注的地方将第一排和第二排的钢罹晟先?SPANlang=EN-US>2B18+2B18，（其中2B18是连通的，另一2B18是第二排的不连通的）如果第二排要按1/3净跨来计算，那么将钢筋均标在第一排。）这样就能按照你所说的要求，抽取钢筋了。如果直接输入4B18，会达到同样的效果吗？只要在集中标注的地方输入了通长筋，在原位标注的地方输入2b18+2b18，其结果与输入4b18是一样的；如果分别放在二排，可以输入4b182/2，如果第二排象你上面所说，按1/3净跨来计算，那么你就要放在第一排了，因为软件上第二排是按1/4净跨来计算的。   要分成二排来放也是可以的，那么可以在集中标注的地方将通长筋放在第二排，而第一排是负筋。如在集中标注处表示为：/2B18，在原位标注处同样可以输入为4B182/2。还有一种方法就是，按正常情况输入，是在哪一排就在哪一排输入，然后，在“梁构件属性”对话框单击“系统高级”图标，见下图。然后要将第二排的数据输入成你所要的数据，这种方法比较麻烦些，还是第一种方法方便。22.梁一端支座为柱，一端为梁时怎样操作?答:当梁一端支座为柱，一端支座为梁时，系统是按照两端加密的情况来计算的，而实际上应该是一端加密，如何操作才能得到正确结果？   我们可以把不加密一端的默认值修改为（50~50+加密区间距）即可。50为规范要求箍筋离开梁50mm放置第一根箍筋。23.为什么抽出结果只有通长筋,没有架立筋?答:在一条多跨梁的面筋中有通长筋,也有架立筋,为什么抽出来的面筋只有通长筋,没有架立筋?   架力筋要在“梁跨中”对话框右侧的图形里单击“RJLJ”输入。单击“RJLJ”后，系统会弹出一个“修改变量值”的对话框,在其中输入直径、根数即可。24.怎样输入架立筋?答:在直形框架梁的“梁跨中”界面，上部加强筋里选取“两端部配筋”，图形中就会出现“RJLJ”的字样。点击此字符,系统就会弹出一个“修改变量值”的对话框,在其中输入直径、根数即可。如果没有通长筋，在“梁构件属性”中上部筋的地方输入“0”，然后在图形中输入两端直径与根数25.在梁构件中怎样输入抗扭腰筋?答 :在构件输入法中，在有数值的地方，我们只要把鼠标放在上面（不点击），就会出现一个黄色字体的说明提示，它既说明该数字的属性，也说明其输入的格式。比如对于抗扭筋的输入位置和输入格式，通过上面的方法很容易找到。对于抗扭筋的输入，在梁构件向导的梁跨中有个“按规范”的字样，用鼠标点一下，系统会自动弹出“修改变量值”对话框，我们就可在上面输入“抗扭筋”参数。至于什么格式，把鼠标放在“按规范”的字样上，在旁边显示的黄色字样会有说明。26.怎样成批设置钢筋的弯折长度? 答:当设计图纸指定梁上部钢筋锚固长度为800mm，下部钢筋锚固长度为600mm时，如何成批设置钢筋的弯折长度？   在“梁构件属性”对话框中，左下角有一个“系统高级”图标，点击后，系统弹出“梁高级属性设置”对话框，我们可以对梁的上、下部钢筋的弯折段长度等参数进行分别设置。如上部纵筋弯锚时，系统默认15*D，我们也可以直接输入长度值。如：800。 如果图纸指定的锚固长度是包括支座内的水平段的，那么我们可以将其换算成多少倍直径，然后在梁属性的地方直接输入锚固值，不需要自动查表，然后在系统高级里将梁上、下部钢筋弯折段长度最小值：15*D改为大于等于15D便可。如果只是针对个别钢筋，那么我们就要自已计算一下了。27.在哪里可以查看各种箍筋的计算公式?答:要查看箍筋的各种计算公式，我们可在“梁构件属性”对话框右下角，单击“箍筋设置”按钮，系统弹出“箍筋类型设置”对话框，点击“箍筋计算公式设置”图标，系统弹出“箍筋计算公式设置”对话框，其中就有各种箍筋的图形和计算公式。28.基础梁最右一跨支座上部钢筋如何输入?答:如果是指基础梁的上部钢筋在右支座上也象框架梁一样的配筋，在支座处有加强负筋，并且它的配筋与框架梁相同，就不要套基础梁。如果要套成基础梁，那么要将钢筋反过来，上部在下，下部在上，也就是基础梁的设置与框架梁的刚好相反。如果是另一种情况：基础梁的下部配筋同基础梁，而上部右支座配筋又同框架梁，那么我们就只能提取出来后在主界面上将这加强钢筋添加进去。我们也可以把它加到下部筋里去，它的计算长度与之相同：１／３Ｌn或１／４Ｌn。29.主次梁相交处不设箍筋怎么操作?答:在建立次梁时，支座宽度便是主梁的宽度。，软件不会计算支座处箍筋，计算箍筋是从支座边出来50mm开始计算第一个箍筋。主梁的宽度便是次梁支座的宽度。只要我们在输入次梁的支座宽度时输入了主梁的宽度，软件在计算时便不会计算与主梁相交部分的箍筋。而在“梁高级属性设置”对话框中，默认箍筋是从支座边出来50mm开始布置第一个箍筋。30.主次梁相交处无吊筋，加密箍筋怎样设置?答:次梁相交处没有吊筋而需要设置加密箍筋，这时我们只需要在设置吊筋的地方输入非“0”的数据即可。如在本跨有两根次梁，在这两次梁处需要设置加密箍筋，那么我们就在下面设置吊筋处输入：1+1便可，对于在次梁处加几根箍筋，我们可以在“系统高级”里进行设置，默认为每边三根。如果图纸上没有明确规定，那么我们就要认真看结构设计说明或者咨询设计人员。 31.变截面梁钢筋如何抽取?答:在变截面梁中，梁的上截面高度相同，下截面存在高差，上部钢筋在多跨中如果要连通抽取，如何设置？上部钢筋连通是没问题的：在集中标注中设置后。单击“提取”图标。上述方法在框架梁中可行，但是在基础梁中，下部是变截面的，上部如果要连通抽取，如何设置？和框架梁一样。因基础梁和框架梁的配筋刚好是相反的。在基础梁里有上部配筋的选项。32.梁内六肢箍如采用大小箍如何设置，软件中只能采用交错布置？答:在梁的构件属性的右下角，点击箍筋设置，进去便可选择梁六肢箍的各种形式。33.梁断面变截面时如何修改？答:1).同一跨梁断面变截面无法处理。2).也得看看变截面是怎么样的。如果两段梁有共通的部分，按面积小的那个  梁可以先建立一个梁，然后再在主界面里去增加或更改3).把这一跨梁设置成两跨，将支座宽度设置为0便可。这样便可对当梁进行变  截面设置。34.基础梁变截面，上部钢筋能否连通抽取?答:础梁变截面，上部钢筋仍然可以连通抽。在“梁构件属性”对话框中，选取基础梁“上部配筋选项”中“上部连通抽取”即可。35.软件对梁的弯折长度是怎样调整的?答:我们实际结算的时候单梁或连续梁的两端锚固为上部钢筋弯到顶，下部钢筋弯到底即可，如果用鲁班软件怎么计算？　我们可在梁的构件属性的右下角点击“系统高级”图标，在“梁高级属性设置”对话框中的表格里，对梁上、下部钢筋的弯折长度进行修改，还要将对话框左上角的第二点，也就是“端支座、变截支座当纵筋满足直锚固长度时不弯锚”前娴墓橙サ簟?SPANlang=EN-US>不过只能对于相同高度的梁进行设置，如果不同高度的梁要做成这样，那么我们就要对每一根梁进行设置，但是不用对每一根钢筋进行设置。36.框架梁中，腰筋的拉钩筋怎样抽取?答:腰筋拉钩筋的间距取箍筋非加密区间距的两倍，当粮宽《＝350mm时，拉钩直径取6mm；梁宽》350mm时，拉钩直径取8mm。钢筋级别同箍筋。并且，每两根腰筋配一排拉钩筋。当然间距是可以根据图纸的不同要求，进行修改的。37.框架梁腰筋有几排且直径不同，怎样输入?答:若各排钢筋直径不同，我们可以将各排腰筋分开输入，用“+”或“/”号连接。例:第一排为2根，级别为2，直径为20的钢筋；第二排为2根，级别为2级，直径为22的钢筋。则输入数据的格式为:2B20+2B22，或2B20/2B22，如果多排，依此类推。 38.构造腰筋的锚固长度如何设置?答:对于构造腰筋的锚固，03G101上规定进支座15D，软件默认为15D。如果我们所采用的锚固值与软件默认值不符，可以对构造腰筋的锚固长度进行调整，其方法是：在“梁构件属性”界面的下方中的“梁高级属性设置”对话框中，“属性描述”第九栏进行修改。39.梁腰筋不能单数输入吗?答:一般来说是这样的。因为它是指的两边的总数，腰筋都是成双的，所以要输入双数。如果我们要设置的梁很特殊，腰筋是单数，那么我们可在抽取出来后的主界面上修改，将其换成单数。例如将４改成３就可以了。40.多跨梁如何在合适的地方断开?答:多跨梁中如果连续的两跨有部分贯通，如何设置可使不同的部分在合适的地方断开？类似的情况，我们可以这样处理。如上部有4B22，其中有2B22两跨通长，4B22一跨通长。我们可在集中标注中输入2B22，点击“提取”。再在原位标注中选中一跨为连通配筋，且输入为4B22即可，另一跨选择为两端部配筋即可。41.梁跨中什么情况下选择连通配筋?答:负筋的长度是取左右较大跨的1/3和1/4值，如果两边的这个值加起来已经大于跨度，那么就要选择为连通配筋。这个选择需要自已先判断一下，稍微算一下1/3和1/4净跨便知是否该连通配筋。42.梁跨中上部钢筋如何标注?答:梁跨中上部钢筋只有架立筋可以标注，部分通长筋如何标注？比如第一跨4B20通长，第二跨2B20+2B25通长，第三跨2B25+2B30通长。通长筋要在集中标注时标注，而且在原位标注时，也要同时标注。我们将梁的上部加强筋设置成连通抽取，然后在“梁跨中”界面输入我们上面写的钢筋格式便可。第一跨输入：4b20；第二跨输入：2b20+2b25；第三跨输入：2b25+2b30。43.梁的标高不同怎么处理?答:同一根梁，相邻两跨梁顶标高不同，这时梁截面如何选择？图库里没有这种形式的梁，只有梁底标高不同的情况，而对于变截面的梁，梁底标高相同梁顶标高不同或上下标高都不同的情况怎么处理？在梁构件属性对话框的图形上有“左支座变截类型”、“右支座变截类型”的按钮，单击其中一个，系统会弹出“当前跨高级属性设置”对话框，在其中可以找到我们需要的截面型式。如有两跨梁，在“梁跨中”的界面中，选中我们需要调整高度的支座按钮(左支座变截面形式或右支座变截面形式)，在其中进行修改。其中“支座处平视图”是调整梁的上、下标高不同的情况下。举个例子：如果支座两侧的梁的断面相同，但上标高不同，相差200，这时只需把右上侧的0改成200。同理也可调整支座左右两侧的梁高不同的情况；“支座处俯视图”调整梁平面位置左右错开的情况。 44.构件向导中的“连梁”是单跨简支梁吗?答:构件向导中的连梁不是单跨简支梁，而是指在剪力墙上开洞时，在洞口上面的梁叫连梁。两端放在剪力墙上的。45阳台上变截面的挑梁和加腋梁如何设置答:要设置阳台上变截面的挑梁，我们可以在挑梁属性对话框中的截面的地方直接输入变截面值就可以了。如：300*700/500这样的形式，表示挑梁宽300，梁根部高700，端部高500。46.主筋为何不能提取成一大一小的四肢箍答:产生这种现象的原因是：钢筋总数虽然设置了好几根，但是在第一排上始终只有两根钢筋。要提取成一大一小的四肢箍，首要条件是第一排的钢筋数量至少要有四根。如果要提取成相等的两个四肢箍，那么第一排至少要有三根钢筋。这是符合施工要求的，要不然就要设置架立筋，满足要求47.两跨梁的顶标高不同怎么输入？答:两跨梁的顶标高不同时，可以在“梁跨中”对话框中，调整左右支座变截面类型即可48.为什么基础梁显示的贯通筋出错？答:基础梁两边支座上部5B25，4B25贯通，为什么软件中显示的是5B25贯通？基础梁的布筋与框架梁相反，我们可以用框架梁做：在贯通筋处输入4B25，在支座处输入5B25，软件会计算出4B25贯通，算出1B25的支纸睢?/SPAN>换句话说，基础梁的输入与框架梁的输入格式一样，只是将上下部钢筋输入的位置调换一下便可。如果基础梁的配筋与框架梁的配筋格式相同，就是没有将上下部钢筋位置调整过来。如果我们要直接用框架梁进行套用，那么在集中标注的地方输入通长筋为4B25，在原位标注的地方（两支座）输入5B25。此时要设置成下部加强筋为：“两端部配筋”而非“连通抽取”。49.为什么软件算出来的钢筋比手算要少?答:框架梁轴线间距1400，支座轴线两边各200，梁的锚固长度应该是35D。为什么软件算出来的钢筋为1750，比我手算少了250？计算如下：（1400+200+200）-2*25=1775为什么不是20*25（D）呢？因为支座一共宽400。另外03G101第54页上要求纵筋伸到柱外边（大于0.4LAE）就可以了，所以只需减两个保护层再加一个2*15*D就可以了。在03G101上规定伸入支座的长度最小满足0.4LAE，但是又规定需将钢筋伸至柱的外边,也就是减去一个保护层的位置，对于弯折段的长度为15D，而你的计算是要将伸入支座的长度加上弯折段的长度满足一个锚固长度35D。其实是不需要的。如果图纸上有特别说明的弯折段长度，你可在“系统高级”里将弯折段的取值15D改为大于等于15D，那样计算出来的结果便为你所需要的结果。 50.为什么框架梁不计算上部贯通筋?答:有一个三跨的框架梁：轴线尺寸分别为7500、2400、7500； 支座1轴线外尺寸为200,轴线内200；支座2为280,120；支座3为120,280；支座4为280,120； 截面尺寸:第一和第三跨为250*700；第二跨为250*400； 配筋:上部贯通筋为2b20，支座负筋为4b22。第一跨和第三跨下部配筋为6b202/4,G4b12；第二跨为3b16。箍筋为a8@100/200(2)。为什么计算时没有2b20的上部贯通筋?这可能是我们的输入方法不对造成的。因为我们只在集中标注的地方输入了2B20的钢筋，在原位标注的地方输入了加强负筋，而没有将2B20也体现出来。如果上部通长筋为2B20，钢筋为4B22，如果都在第一排，那么在原位标注的地方不要输入2B20+4B22，如果是第一排四根而第二排为二根，那么在原位标注的地方输入就应为：2B20+2B22/2B22。这样就不会出错了。平法标梁分为集中标注与原位标注两部分。当集中标注与原位标注不一致时，以原位标注为准。此处正是集中标注与原位标注不一致，所以计算出来的结果不对。51.框架梁的属性怎样设置?答:在“梁构件属性”对话框右下角有一个“系统高级”按钮，点击它便可进行各项参数的设置。此时，系统自动弹出“梁高级属性设置”对话框，我们可以在其中修改需要调整的各项参数。一个工程的梁可能很多，但我们通常只需改四根梁的属性，即：框架梁、次梁、连梁和基础梁。其它的均可通过复制后修改图形参数来完成。不需要每一根梁都去设置。52.梁构件输入有何技巧？答：假设梁的配筋为：通长筋2B25，支座加强筋4B20。如果梁有多跨，而大部分的支座加强筋均为4B20，也就是说大部分的原位标注为：2B25+2B20/2B20的格式，那么简便输入方法有二：第一、在梁属性栏即集中标注处输入上部通长筋：2B25+2B20/2B20，点击“提取”，即将此钢筋提取到各跨，随即将后面的2B20/2B20删除，然后单击“下一步”按钮，在梁的第一跨里的支座处已经有了我们所需要的钢筋2B25+2B20/2B20，这时只要镜向增加跨数便可，然后修改不同跨度尺寸。如果有个别支座加强筋不同，再对它进行修改。第二：在梁构件属性处先不输入钢筋，而是把需要的各跨准备好，将每一跨的跨度修改好后，再回到构件属性的地方，将上部通长筋输入为2B25+2B20/2B20点击“提取”到各跨，随即将后面的2B20/2B20删除。这时也要回到跨度处将个别支座处不同的参数进行修改。五、柱的问题1.图纸中暗柱的宽度是400,沿柱长度方向加一根拉筋，怎么处理？除用单根法外还有其他办法吗？答:一种方法是用单根输入，另一种方法，可以解决但远不如第一种方法来得快。就是先不要考虑这根拉根，抽取出来之后，再从修改返回去，这时将暗柱的宽度改为长度，设置这根拉筋，同时把其它所有的钢筋均输入为0，提交修改，这时不要清除上次向导产生的钢筋。那么这次产生的钢筋只有这一根拉筋了。两种方法比较，还是第一种方法简单。直接将抽取出来的拉筋复制过来改一下长度便可，根数是相同的。 2.图纸上的柱一般都分了ABCDEF等截面,箍筋形式也是相应的,鲁班钢筋的柱是不是也可以按截面分呢？ 答:所指的按截面分A、B、C、D、E、F，如果讲的是顶部形式，鲁班钢筋是可以做的。在选择顶部形式时就可以选择你所需要的顶部形式了。3.异形柱如何处理？例如一半是矩形，一半是梯形；或者矩形加半圆等。答:有些异型柱可以拆分为不同的柱子，组合一下。再不然只能单根输入。先按主要部分进行抽取（主筋一次设置好），然后在主界面上添加箍筋，其箍筋的根数已经有了的，只要选择箍筋的形式就行了。4.钢筋中柱的截面形状怎样设置？比如L形柱。答:如果是暗柱的话,在构件向导的"柱"的"暗柱"里去选，如果是框架柱，请按矩形柱设置，然后在下一步箍筋选择时可以选择箍筋形式为L形的。5.T型暗柱的墙肢长度为什么不能输入小于300的数，我的墙宽为200?答:不能输入200是因为受了约束，只要去掉计算约束构件的勾即可。6.暗柱中的主筋和变量ZXZJ2有什么区别?答:ZXZJ2也是主筋，不过它是用来布置拉钩筋的。你可以两者分开来输入；也可以把ZXZJ2设为0，在主筋中输入总个数。7.搭接双面焊,为什么柱子中5d没有考虑？答：仔细检查一下会发现，可能是我们没有看清楚，软件是计算了长度的，如层高为3000的柱，直径为20，结果中间层的柱钢筋长度为3100。是正确的。8.螺旋箍筋很长，无需焊接，怎样调整？答：柱子的螺旋箍筋的接头个数是根据柱子的定尺长度计算的。如果实际的螺旋箍筋的定尺长度超过柱子原先设定的定尺长度，那么可以在钢筋软件的主界面上调整。有两个方法可以达到这个效果。第一种方法，依次在“操作”菜单栏单击“操作”、“搭接调整”级联菜单，在系统弹出的“搭接增加值”对话框中进行修改。第二种方法，在工具栏中找到“搭接调整”工具，打开搭接调整对话框，修改定尺长度，用鼠标左键点击“使用当前值”按钮即可。9.矩形柱的加密区箍筋可以自己设置吗？答：矩形柱的加密区箍筋中，上部加密区和下部加密区的尺寸为何无法自己设置？软件每次都是上部加密区+下部加密区=本层柱高，规范不存在非加密区吗？为什么整个楼层高度都做了加密处理？这是设置问题，我们只要把“按规范自动计算”的勾去掉，就可以修改了。一般情况下，比如框架柱的默认情况有非加密区。可能我们设的柱子层高比较低或者说柱子钢筋直径比较大，使得加密区的高度大于层高，这时软件考虑为全高加密。 10.首层电渣压力焊，其它层绑扎如何设置？答：遇到这种情况，我们可以这样处理：在做基础层时先选择为“电渣压力焊”。这样在伸到上层去的时候，钢筋会少一个“搭接”，我们可以把这段搭接加到上层的下部离板高度里去，这样就不会多计算箍筋。在上一层我们选择接头型式为“绑扎”，调整下部离板高度的值，回到原来正常的情况。比如上一层的下部离板高度为820，那么我们可以将按规范前的钩去掉，然后将820改为820+Lle。11.异形柱如何处理？答：异形柱如何处理？例如一半是矩形，一半是梯形；或者矩形加半圆等．　　对于这种柱子，我们可采取变通的方法处理。如先按主要部分进行抽取（主筋一次设置好），然后在主界面上添加箍筋，其箍筋的根数已经有了的，只需选择箍筋的形式即可。12.去掉“按规范自动计算”后，结果正确吗？答：在构件法中，很多默认设置都是“按规范自动计算”的，如果将“按规范自动计算”前面的“钩”取消后，其计算结果仍然正确。以柱子构件为例，在“柱子属性”对话框中，选上“按规范自动计算”只是保证立面图中的参数按规范同步，如果图上的数据和实际不符时直接修改该数据。如果发现有些数据不能修改，只要将“按规范自动计算”前的选中标志去掉就可以修改了。所有立面数据修改完成后，软件按我们所提供的数据进行计算，计算过程仍符合规范要求。13.柱上下截面不同，按柱向导能处理吗？答：可以。在计算柱子的纵向筋时，如果遇到变截面，软件自动根据两个截面确定纵向筋的型式和尺寸。箍筋遇到变截面时尺寸也是自动调整的。我们仅仅需要确定变截面类型即可。14.柱子截面图中括号内的数据代表什么意思？答：在柱向导的“柱子属性”对话框中，括号内的数据代表变截面的上部尺寸。下部尺寸标在括号外部。15.柱子变截面时如何操作?答:1、变截面且偏心，即中心不相同而且需要按一根柱考虑，这时就需要分别输入x方向的偏心和y方向的偏心距离，值的正负同一般的坐标表示方式(即：x方向向右为正；y方向向上为正)。再输入上、下不同的钢筋类型。2、变截面但不偏心，这时只需输入上、下不同的钢筋类型即可。16.柱筋变径如何计算？答:有一个柱：层高3000，柱筋本层12C22，上层12C20。计算出来结果为何是6根C22长3000，另外6根长2930。此结果如何得出？因为两接头中间有一个35*D，在下面一层时是35*22，而在上面一层时为35*20所以相差70。也就是伸到上面一个接头的钢筋长度要短70只有2930了。 17.暗柱的下离板高度怎样确定？答:暗柱下离板高度的计算，同一般柱子的下离板高度的计算方法。即取柱子长边的尺寸、六分之一净高和500的大值。有时，暗柱的长边很长，所以下离板高度值有时很大。我们可以修改这个值。需要注意的是在修改之前应使该对话框中的“按规范计算”的选项为未打勾的状态。并对图形的上一个楼面的离板高度值作相应的改动。18.四肢箍(一大一小)的短边尺寸怎样确定?答:在“柱子属性”的“箍筋类型”对话框中，短边的尺寸取该边所布钢筋之间的间距。根数为奇数时取两个间距，偶数时取一个间距。19.基础层柱插筋和主筋是同一根，如何抽取？答:在“柱子属性”对话框中，只要把“按规范自动计算”方框中的“钩”去掉，在“本层下部离板高度”处输入基础层高度加一个锚固长度，然后在主界面删除纵向主筋即可。20.“回”字形柱如何处理?答:遇到“回”字形柱，我们通常采用变通的方法处理。“回”字形柱，我们可以把它看作是由两个“L”形柱组成，在输入尺寸时稍做处理即可。21.L形暗柱两端的箍筋直径不同怎样操作?答:对于“L”形暗柱两端的箍筋直径不同这种图形，我们可以先按其中的一根箍筋直径输入，在整个构件向导设置结束后，在钢筋列表中进行调整，将正确的钢筋直径输入。在其它的构件向导中遇到类似问题也可以这样变通处理。22.暗柱有些参数为何不能输入小于300的值?答:柱子属性对话框中，L形暗柱的有些参数如B2、H2等只能输入大于等于300的数值，（详见03G101图集规定）如果要输入小于300的数值，如280，软件不认。这是因为软件是按约束构件要求计算。要想输入其它数值，我们只要把图形下面的“计算约束构件”前面的钩去掉就能输入小于300的数据了，如图中二处“280”的数值即为我们修改的结果。23.暗柱沿墙长度方向的拉筋怎样处理?答:一种方法是用单根输入；另一种方法，先不考虑这根拉根，抽取出来之后再单击“修改”工具，返回到“柱子属性”对话框中，将暗柱的宽度改为长度，设置这根拉筋，同时把其它所有的钢筋均输入为“0”，选择“提交修改”确定，系统提示：“清除上次向导产生的全部钢筋吗？”，选择“否”，那么这次产生的钢筋只有这一根拉筋了。两种方法比较，还是第一种方法简单。直接将抽取出来的拉筋复制过来改一下长度便可，根数是相同的。 24.中间层柱主筋是怎样计算的?答“中间层柱”的计算如果是采用绑扎接头，一般是层高加上一个搭接长度，前提条件是离板高度相等；如果采用焊接头，一般为层高，同样前提条件是离板高度相等。25.怎样设置柱顶部形式?答:用鼠标左键点击“构件夹（柱）”使之加亮，在操作工具栏单击“新增构件向导”图标，找到“柱”，单击“柱”旁边的加号(+)”；在展开节点中找到“矩形”，并用鼠标左键双击“矩形”。软件界面中会自动跳出“构件属性”的对话框。在对话框中首先选择类型为“顶层柱”，然后再选择顶层柱型式。六、基础的问题1.基础梁有挑梁如何做？答:现在很多基础梁都是有悬挑的，钢筋基础梁部分没有悬挑和弧型梁。在将来的版本中会加上此功能。如果基础梁有挑梁的，暂时可以用框架梁来做2.异型承台(六边形八边型)怎么抽钢筋？答:（1）用单根法计算（2）用构件法里的DDD板。DDD板里通过增边点或删除点可以随意编辑板的形式及边的数量，然后要根据其承台的布筋情况进行选择其板的布筋情况。如果还是不能满足其需求，可以在抽取出来之后在主界面上稍做修改即可。七、安装与设置1.直螺纹连接等同于接头类型中的哪一种?答:平缧纹（或锥缧纹或套筒）即可。对量的影响只有搭接和对接之分,绑扎及单双面焊接都为搭接,其余为对接。搭接的用量一般比对接大。2.箍筋的弯钩增加值是12.5D还是11.9D？答:这个公式的出处是在：国振喜著的一本《实用建筑工程施工及验收手册》上的第400-411页上的，计算出来的值是12.5D，这个值计算的是箍筋的外包尺寸。3.关于混凝土结构的抗震等级和设防烈度的关系，请看《混凝土结构设计规范》GB50010-2002的第11.1.4条。答:例如：对于框架结构，（丙类建筑直接按本地区的设防烈度）     当设防烈度为6度时，高度≤30m时抗震等级采用四级，高度＞30m时抗震等级采用三级；     当设防烈度为7度时，高度≤30m时抗震等级采用三级，高度＞30m时抗震等级采用二级；     当设防烈度为8度时，高度≤30m时抗震等级采用二级，高度＞30m时抗震等级采用一级；     当设防烈度为9度时，抗震等级采用一级。 （其他类别的建筑，应按现行国家标准《建筑抗震设计规范》的规定调整设防烈度后，再按本表确定抗震等级）4.在缺省设置里把抗震等级设置成2级,但在构件属性里抗震级别还是1级,软件实际上是按一级还是二级？答:二级，因为软件的所有属性都会按缺省设置进行调整。5.7.9.3版本中编号中心编号设置时复制多了，如何删除？答:不能删除，但可以隐藏它。该功能在编号中心对话框工具栏的第二个菜单切换编号在使用的时候是否显示状态。先选择多余编号，再执行这一命令。6.做完工程后如何来修改抗震等级?答:打开“工具”----“缺省设置”进行设置并提交修改,然后打开“修改”，在“构件属性”对话框中再一次进行提交修改。7.常常有朋友反映钢筋软件不能安装;答:抛块砖讨论一下解决办法:0.关闭杀毒软件后安装;1.解压后安装-解压zip文件;2.卸载后安装-卸载原有钢筋文件;3.备份后安装-备份用户工程、修改过得注册表等文件;八、其他问题1.钢筋软件计算出来的结果是下料长度还是预算长度？答:下料长度与预算长度之间就相差一个弯曲系数，如需要下料长度可以设置。(但实际中不行)2.在使用软件的时候如果碰到电脑死机，突然断电，正在处理的数据就容易发生错误；或是被病毒破坏等其它因素。使文件损坏或丢失，不能正常打开。对于鲁班算量和鲁班钢筋的文件，一般我们按如下方法处理：答:  1、算量：（1）*.eng文件：可以新建一个同名的工程，然后将新建文件的.eng文件复制到要修复的文件夹。（2）*.dwg文件：如果是丢失了，可以将文件夹下同名的*.bak文件的后缀bak改成dwg就可以了。如果是损坏了，可以在CAD界面下，文件菜单里有“图形实用程序”的选项，选择“修复”即可。  2、钢筋：一个钢筋工程下有3个文件，后缀分别是st~，ba~，stz。其中.stz是主文件，其它两个是备份文件，和前面一样可以通过修改后缀st~或ba~为stz来恢复。
