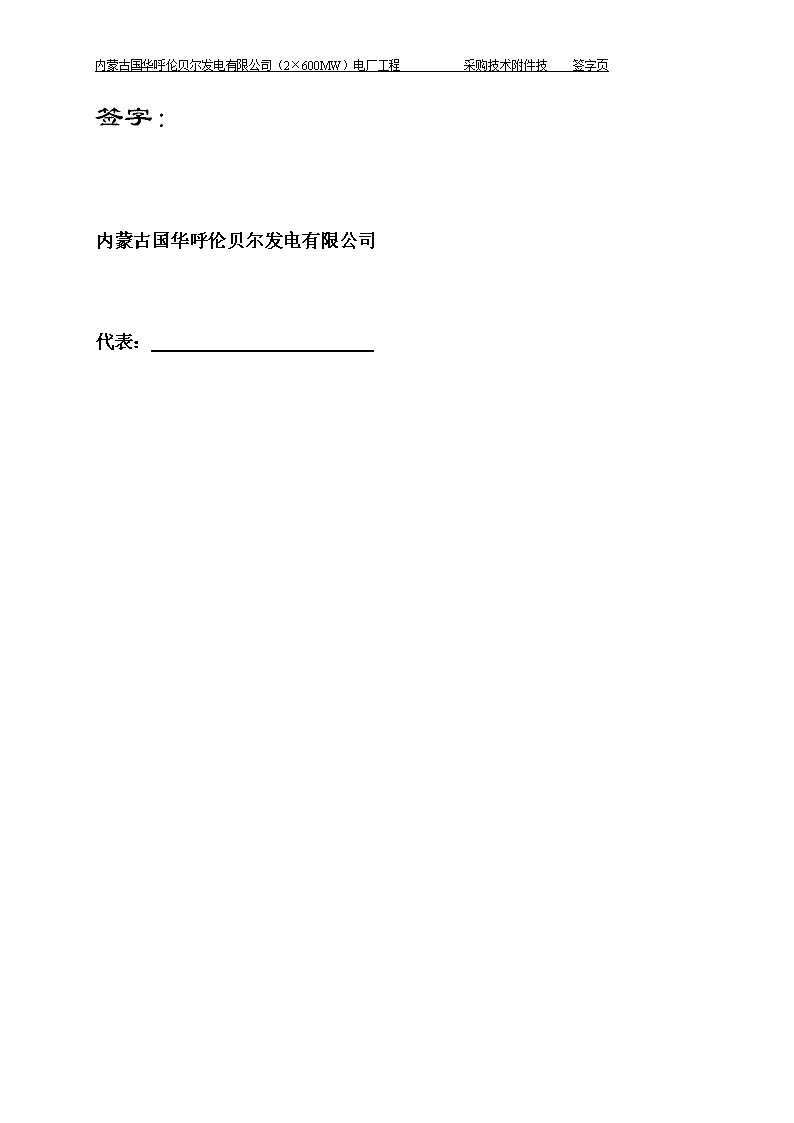

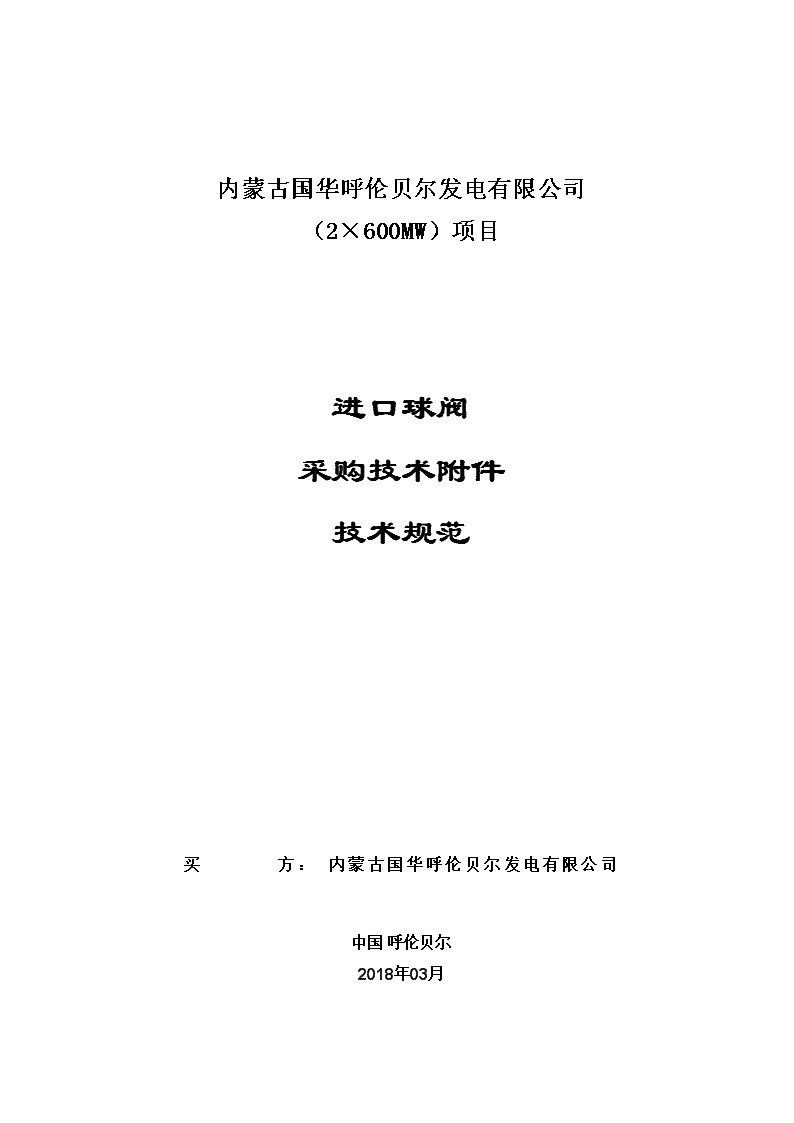

内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目进口球阀采购技术附件技术规范买方：内蒙古国华呼伦贝尔发电有限公司中国呼伦贝尔2018年03月 内蒙古国华呼伦贝尔发电有限公司（2×600MW）电厂工程采购技术附件技签字页签字：内蒙古国华呼伦贝尔发电有限公司代表： 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件目录目录附件1技术规范1附件2供货范围8附件3技术资料及交付进度9附件4质量保证和控制、设备监理和性能验收试验10附件5技术服务和设计联络12附件6分包与外购14 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术规范附件1技术规范1　总则1.1　本设备技术协议适用于内蒙古国华呼伦贝尔发电有限公司主蒸汽系统高压手动球阀、主蒸汽系统高压气动球阀，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2　本设备技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本协议的优质产品。1.3　如果卖方没有以书面形式对本协议的条文提出异议，则意味着卖方提供的设备完全符合本协议的要求。1.4　本设备技术规范所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5　本设备技术规范经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6　本设备技术规范未尽事宜，由买、卖双方协商确定。2　设计条件与环境条件2.1环境条件平均气压（hPa）942.0平均气温（℃）-1.0极端最高气温（℃）40极端最低气温（℃）-49最热月平均气温（℃）19.7最冷月平均气温（℃）-26.2平均水汽压（hPa）5.8最大水汽压（hPa）31.0平均相对湿度（%）68最小相对湿度（%）2年降水量（mm）367.3一日最大降水量（mm）85.5年平均蒸发量（mm）1198.9平均风速（m/s）3.1最大积雪深度（cm）30最大冻土深度（cm）2507 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术规范平均雷暴日数（d）24.8平均大风日数（d）24.0平均雾日数（d）6.7沙尘暴日数（d）1.2全年主导风向S海拔高度自然地面高程650～680m之间最大风速33m/s污秽等级IV级，爬电距离按照3.1cm/kV地震烈度地区地震基本烈度为6度3.设备规范3.1设备名称：主蒸汽母管疏水手动球阀、主蒸汽母管疏水气动球阀、低旁阀前管道疏水气动球阀*3.2基本参数阀门名称主蒸汽母管疏水手动球阀数量2台阀体材质F91所在系统(SYSTEM)主蒸汽系统设计流量T/H(FLOW)12.75系统设计压力MPa(a)(DESIGNPRESSURE)25.4温度℃(TEMPERATURE)设计温度(DESIGNTEMP.)/运行温度(OPERATIONTEMP.)576/576介质类型(FLUID)饱和蒸汽、饱和水阀门型式(TYPEOFBODY)直通阀(DIRECT)角阀(ANGLE)蝶阀(BUTTERFLY)√连接方式(CONNECTION)法兰连接(FLANGE)插焊(SOCKETWELD)对焊(BUTTWELD)√最大允许噪音dBA80管道尺寸(直径/壁厚)[PIPINGSIZE(OD×T)]mmφ76×14/φ76×14管道材料(PIPINGMATERIAL)阀前/阀后T91/T91驱动方式手动备注(REMARK)阀门名称主蒸汽母管疏水气动球阀数量2台7 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术规范阀体材质F91所在系统(SYSTEM)主蒸汽系统设计流量T/H(FLOW)12.75系统设计压力MPa(a)(DESIGNPRESSURE)25.4系统设计温度℃(TEMPERATURE)576介质类型(FLUID)饱和汽、饱和水阀门型式(TYPEOFBODY)直通阀(DIRECT)角阀(ANGLE)蝶阀(BUTTERFLY)√连接方式(CONNECTION)法兰连接(FLANGE)插焊(SOCKETWELD)对焊(BUTTWELD)√执行机构动作方式(ACTUATORACTION)信号增加开(SIGNALINCREASEOPEN)信号增加关(SIGNALINCREASECLOSE)流量特性(FLOWCHARACTERISTICS)等百分比(EQ%)线性(LINEAR)快开式(ON/OFF)√定位器(POSITIONER)电磁阀(SOLENOIDVALVE)NE执行机构附件限位开关(LIMITSWITCH)DPDT(ACTUATOR闭锁阀(LOCKUPVALVE)√ACCESSORIES)位置变送器(POSITIONTRANSMITTER)继动器(BOOSTERRELAY)手轮(HANDWHEEL)√故障时位置(FAILPOSITION)开(OPEN)锁定(LOCK)√关(CLOSE)最大允许噪音dBA80管道尺寸(直径/壁厚)[PIPINGSIZE(OD×T)]mmΦ76×14/φ89×12管道材料(PIPINGMATERIAL)阀前/阀后T91/12Cr1MoV驱动方式气动备注(REMARK)真空密封、常关7 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术规范阀门名称低旁阀前管道疏水气动球阀数量1台阀体材质F91所在系统(SYSTEM)再热蒸汽系统设计流量T/H(FLOW)12.75系统设计压力MPa(a)(DESIGNPRESSURE)25.4系统设计温度℃(TEMPERATURE)576介质类型(FLUID)饱和汽、饱和水阀门型式(TYPEOFBODY)直通阀(DIRECT)角阀(ANGLE)蝶阀(BUTTERFLY)√连接方式(CONNECTION)法兰连接(FLANGE)插焊(SOCKETWELD)对焊(BUTTWELD)√执行机构动作方式(ACTUATORACTION)信号增加开(SIGNALINCREASEOPEN)信号增加关(SIGNALINCREASECLOSE)流量特性(FLOWCHARACTERISTICS)等百分比(EQ%)线性(LINEAR)快开式(ON/OFF)√定位器(POSITIONER)电磁阀(SOLENOIDVALVE)NE执行机构附件限位开关(LIMITSWITCH)DPDT(ACTUATOR闭锁阀(LOCKUPVALVE)√ACCESSORIES)位置变送器(POSITIONTRANSMITTER)继动器(BOOSTERRELAY)手轮(HANDWHEEL)√故障时位置(FAILPOSITION)开(OPEN)锁定(LOCK)√关(CLOSE)最大允许噪音dBA80管道尺寸(直径/壁厚)[PIPINGSIZE(OD×T)]mmΦ70*4.5/Φ89*4管道材料(PIPINGMATERIAL)阀前/阀后SA213-T91/12Cr1MoV驱动方式气动备注(REMARK)真空密封、常关7 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术规范4技术要求：4.1球阀阀体的技术要求如下：*（1）球阀的设计、制造、检验及试验遵照最新的美国国家标准(ANSI)，材料选用符合ASTM、ASME等标准。要求阀门为原装进口。（2）阀门具有良好的密封性能，*泄漏等级高于ANSIB16.104-VI级。（3）阀门的设计按ANSI标准压力-温度等级考虑，其强度设计参数不低于买方提供的设计温度和设计压力。（4）*阀门最大流量按所接管道口径选择。（5）阀门设计应考虑汽蚀问题。（6）*所有阀门均应进行噪声计算，并提供计算结果，噪声标准是距离阀体1米处不超过80dB(a)。上述噪声等级是在不使用喷管、消音器、孔板以及保温层等其它消音手段时，阀门本身所能达到的要求。*（7）阀门与管道采用对口焊接式，坡口形式为V形坡口。阀体进出口规格、材料与接管口径应取得一致，否则卖方应提供大小头。如阀门接口材料与管道材料不相容卖方应提供过渡段。过渡段及大小头材质与管道一致，不允许使用焊制管件，性能及质量应符合ASTM、ASME等标准规定。要求阀门及管件供货前进行相应焊接坡口的加工。（8）在满足全部技术性能的前提下，*阀体口径不得小于进口管径。（9）对于阀门的出口压力接近全真空状态，外部的空气可能通过阀杆泄漏，会破坏真空，所以*阀杆密封应严密，不得有空气泄漏而破坏真空，并且阀杆及执行机构的强度也应按真空状态计算，阀门采用流关式，并做真空密封实验。（10）阀门表面应进行加工，保证外型美观。表面无飞边、毛刺、不规则变形和尖角锐边等缺陷。*（11）7 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术规范阀门需作水压试验，水压试验压力为设计压力的1.5倍，持续时间不少于20分钟。（12）买方提供阀门的设计参数，卖方对阀门设计的设计等级选型负责，并保证阀门在各工况下安全进行。(13)阀门*型式为球阀。（14）所供球阀的*填料材质要求采用石墨。（15）阀杆都经过专利SEPTM的工艺处理,保证阀杆与填料分子水平上的完美接触,表面粗糙度低于1u,泄漏率可以达到1.0*10-7SCC/SEC,达到并超过普通波纹管阀的泄漏率(He检指标);采取SEPTM专利密封技术。优于ANSIB16.104-VI标准。（16）阀体一次加工成型，禁止焊接加长。4.2气动球阀执行机构技术要求如下：1）*均配气动三元件（空气过滤器和减压器及压力表）及与用户ø8×1供气紫铜管相接的管接头，管接头尺寸为1/4",疏水阀及各附件之间的仪表空气管路应按照美国标准制造，电磁阀及空气管路材料均为不锈钢。用户提供的动力供气压力为0.45~0.8MPa。2）ON/OFF快开快关阀，其执行机构的动作时间应小于3秒（均配电磁阀）。3）电磁阀均为两位三通单电控电磁阀，可以长期带电工作。电磁阀要求单向，*要求电磁阀带电状态下气动球阀位置为关位。电磁阀寿命应大于10万小时。电磁阀要求采用原装进口产品。卖方保证该电磁阀长期使用的安全可靠性。电磁阀的电压和工作状态：AC…………………交流220VAC，单相50HZNE…………………电磁阀的正常工作状态是正常带电NDE………………电磁阀的正常工作状态是正常不带电4）限位开关应为机械式，双刀双掷(DPDT)，全开全关方向各一个，接点容量220VAC，5A，220VDC，3A。5）气动阀门制造厂应随同投标书提供所有阀门的管路连接原理图、气源接口型式图和端子接线图。7 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术规范6）所有气动阀门内部气源、附件及配管应在制造厂内连好，到现场接入外部气源管路即可使用。7）随气动阀门配供的所有阀门附件均应采用进口气动阀门的进口原装配件，不允许采用国产同类产品或在国内生产的进口品牌产品替代。5结构特点见阀门基本参数表6交货进度和质保要求设备到厂日期为2018年05月15日前，阀门到货后进行现场验收，*阀门的材质、规格及其他技术参数必须与本技术规范要求相一致，并提供相关质量证明文件（报关单、原产地证明以及厂家出具的正规代理商授权书）否则视为质量不合格，买方将不予验收。阀门安装后可连续安全运行4年不发生泄漏（内漏或外漏），阀门在关闭状态下，阀体温度不得超过100℃。要求卖方提供的阀门具备600MW及以上超临界机组主蒸汽系统疏水阀门使用业绩且全部使用效果良好，无不良使用记录。7设备包装与运输（1）每只阀门都应有明显的标识和铭牌，在运输和使用过程中应确保这些标识和铭牌不被损坏。（2）当阀门出厂时水压试验用阀塞应安装于阀体内，阀芯保存于防腐剂中，并同阀体一同送达现场。（3）阀门出厂时应有金属铭牌，铭牌上至少载明下列各项。a、阀门型式，规格。b、制造厂名，制造许可证编号。c、产品编号及KKS编码。d、出厂年月。e、公称压力（MPa）f、适用温度（℃）介质。g、阀门喉径（mm）。h、检验合格标记，监验标记；7 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件供货范围附件2供货范围1卖方提供的供货范围（不限于此）:1.1供货范围序号名称型号规格材质数量1主蒸汽母管疏水手动球阀VB91-BW-ST-B0202"4500LBF9122主蒸汽母管疏水气动球阀（含执行器）VB91-BW-ST-B0302-1/2"4500LBF9123低旁阀前管道疏水气动球阀（含执行器）VB91-BW-ST-B0302-1/2"4500LBF9111.2备品备件随机备件须单独列表:无1.3卖方推荐的备品备件清单无1.4进口件及进口材料清单无1.5附件明细表无12 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术资料及交付进度附件3技术资料及交付进度1一般要求1.1卖方应按照中国电力工业使用的标准及响应的代码、规则对图纸编号，并且提供的资料应使用国家法定单位制即国际单位制(语言为中文)。1.2资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。1.3卖方资料的提交及时、充分，满足工程进度要求。预中标后10日内应给出满足施工图设计的全部技术资料和交付进度清单，并经买方确认。提供最终版的正式图纸的同时，应提供正式的电子文件（U盘），正式图纸必须加盖工厂公章和签字，并标明为“内蒙古国华呼伦贝尔能源项目（2×600MW）电厂专用”。1.4卖方提供的技术资料一般可分为投标阶段，配合设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等四个方面。卖方须满足以上四个方面的具体要求。1.5对于其它没有列入合同技术资料清单，却是工程所必需文件和资料，一经发现，卖方应及时免费提供。1.6买方要及时提供与合同设备设计制造有关的资料。1.7完工后的产品应与最后确认的图纸一致。买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任。设备在现场安装时，如卖方技术人员进一步修改图纸，卖方应对图纸重新收编成册，正式递交买方，并保证安装后的设备与图纸完全相符。1.8卖方提供的技术资料为每台设备2套。2资料提交的基本要求2.1卖方在定货后向买方提供一般性资料如：典型说明书、原理图和主要技术参数。2.2在合同签定后，卖方向买方提供下列技术文件以供确认。设备外型尺寸、设备布置、正面图及总重量、运输尺寸和重量及其它附件。所供设备采用的标准。2.3卖方在提供确认图纸时必须提供为审核该张图纸所需的资料。买方有权要求卖方对其图纸中的任一装置任一部件作必要修改，而买方不需承担额外费用。2.4生产的成品应符合合同的技术规范。买方对图纸的确认并不能解除卖方对其图纸的完善性和准确性应承担的责任。2.5设备供货时提供下列资料:设备的开箱资料，除了以上所述图纸还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证等。12 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术资料及交付进度2.6供方提供的图纸、资料应满足设计、施工、调试及运行的需要。2.7设计图纸交付时间技术文件名称交付时间交付方式图纸及说明书合同签订后10天内特快专递/电子邮件12 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件验收试验附件4质量保证和控制、设备监理和性能验收试验1概述1.1本附件用于合同执行期间对卖方所提供的设备（包括对分包外购设备）进行检验、监造和性能验收试验，确保卖方所提供的设备符合附件1规定的要求。1.2卖方应在合同生效后按买方的要求及时提供与合同设备有关的监造和检验标准。这些标准应符合附件1的规定。2工厂检验2.1工厂检验是质量控制的一个重要组成部分。卖方需严格进行厂内各生产环节的检验和试验。卖方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。2.2检查的范围包括原材料和元器件的进厂，部件的加工、组装、试验和出厂试验。2.3卖方检验的结果要满足附件1的要求，如有不符之处或达不到标准要求，卖方要采取措施直至满足要求，同时向买方提交不一致性报告。卖方发生重大质量问题时应将情况及时通知买方。2.4工厂检查的所有费用包括在合同设备总价中。3设备监造（无）3.1监造依据根据本合同和原电力部、机械工业部文件电办（1995）37号《大型电力设备质量监造暂行规定》和《驻大型电力设备制造厂总代表组工作条例》，以及国家有关规定。3.2监造方式文件见证、现场见证和停工待检，即R点、W点、H点。每次监造内容完成后，卖方和监造代表均须在见证表格上履行签字手续。卖方将复印件交买方监造代表1份。R点：卖方只需提供检验或试验记录或报告的项目，即文件见证。W点：买方监造代表参加的检验或试验的项目，即现场见证。H点：卖方在进行至该点时必须停工等待买方监造代表参加的检验或试验的项目，即停工待检。买方接到见证通知后，及时派代表到卖方检验或试验的现场参加现场见证或停工待检。如果买方代表不能按时参加，W点可自动转为R点，但H点如果没有买方书面通知同意转为R点，卖方不得自行转入下道工序，应与买方商定更改见证时间。如果更改后，买方仍不能按时参加，则H点自动转为R点。12 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件验收试验监造内容序号零部件或工序名称监造内容监造方式RWH备注无监造项目3.4对卖方配合监造的要求（无）3.4.1卖方有配合买方监造的义务，及时提供相关资料，并不由此发生任何费用。3.4.2卖方应给买方监造代表提供工作和生活方便。3.4.3卖方应在现场见证或停工待检前将设备监造项目及时间通知买方监造代表。3.4.4买方监造代表有权查(借)阅与合同监造设备有关的技术资料，如买方认为需要复印存档，卖方应提供方便。3.4.5卖方应在见证后将有关检查、试验记录和报告资料提供给买方监造代表。4性能验收试验性能验收试验的内容及标准符合附件1要求。试验地点为买方生产现场。阀门安装运行1年内不发生泄漏，否则免费更换阀门。5包装、运输、装卸5.1　设备制造完成并通过试验后应及时包装，否则应得到切实的保护，确保其不受污损。其包装应符合铁路、公路和海运部门的有关规定。5.2　所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗。5.3　在包装箱外应标明买方的订货号、发货号。5.4　各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。5.5　包装箱上应有明显的包装储运图示标志(按GB191)。5.6　整体产品或分别运输的部件都要适合运输和装载的要求。5.7　随产品提供的技术资料应完整无缺，提供份数符合GB11032的要求。12 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术服务和设计联络附件5技术服务和设计联络（无）1卖方现场技术服务1.1为使卖方所供设备安全、正常投运，卖方要派合格的现场服务人员。卖方提供现场服务计划表如下表，如果此现场服务人日数不能满足工程需要，买方有权要求卖方增加现场服务人日数，费用由卖方承担。现场服务计划表序号技术服务内容计划人日数派出人员构成备注职称人数1无2345合计1.2卖方现场服务人员的条件1.2.1遵守法纪，遵守现场的各项规章和制度，熟悉并掌握现场和电厂有关方面的规章制度；1.2.2有较强的责任感和事业心；1.2.3了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导；1.2.4身体健康，适应现场工作的条件。卖方提供的现场服务人员的情况如下：附表1服务人员情况表姓名性别男年龄民族政治面貌学校和专业职务职称工作简历单位评价1.3卖方现场服务人员的职责1.3.1卖方现场服务人员的任务主要包括催交设备、开箱检验货物、处理设备质量问题、指导安装和调试、参加试运和性能验收试验等。15 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件技术服务和设计联络1.3.2在安装和调试前，卖方现场服务人员应向买方进行技术交底，讲解和示范将要进行操作的程序和方法。卖方按下表提供卖方认为比较重要的操作工序，对这些重要工序，卖方现场服务人员要对施工情况进行确认和签证，否则买方不能进行下一道工序。经卖方确认和签证的工序如因卖方现场服务人员指导错误而出现质量问题，卖方应负全部责任。重要工序表序号工序名称工序主要内容备注1无2345671.3.3卖方现场服务人员应有权处理现场出现的一切技术和商务问题。如现场发生质量问题，卖方现场人员要在买方规定的时间内处理解决。1.3.4卖方对其现场服务人员的一切行为负全部责任。1.3.5卖方现场服务人员的正常来去和更换应事先与买方协商。1.4买方的义务买方要配合卖方现场服务人员的工作，并在工作、生活、交通和通讯等方面提供方便。15 内蒙古国华呼伦贝尔发电有限公司（2×600MW）项目采购技术附件分包与外购附件6分包与外购（无）卖方要按下列表格填写分包情况，每项设备的候选分包商一般不少于3家。卖方应注明哪一家为首选,并按分包商分别报价或说明差价。卖方应填写首推厂家的技术特性、参数。对于重要的设备应分别填写各分包厂商产品的技术特性、参数。序号名称规范和型号单位数量产地生产厂家15
