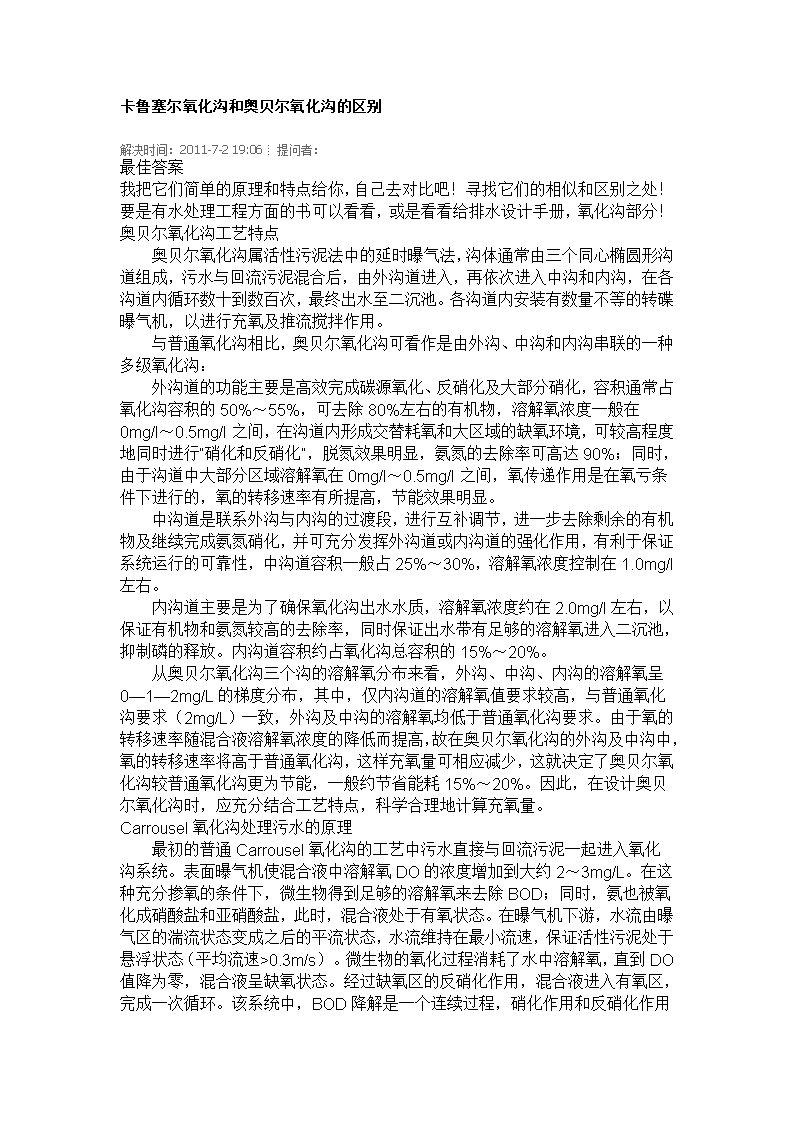

卡鲁塞尔氧化沟和奥贝尔氧化沟的区别.doc 16页

卡鲁塞尔氧化沟和奥贝尔氧化沟的区别解决时间：2011-7-219:06|提问者：最佳答案我把它们简单的原理和特点给你，自己去对比吧！寻找它们的相似和区别之处！要是有水处理工程方面的书可以看看，或是看看给排水设计手册，氧化沟部分！奥贝尔氧化沟工艺特点　　奥贝尔氧化沟属活性污泥法中的延时曝气法，沟体通常由三个同心椭圆形沟道组成，污水与回流污泥混合后，由外沟道进入，再依次进入中沟和内沟，在各沟道内循环数十到数百次，最终出水至二沉池。各沟道内安装有数量不等的转碟曝气机，以进行充氧及推流搅拌作用。　　与普通氧化沟相比，奥贝尔氧化沟可看作是由外沟、中沟和内沟串联的一种多级氧化沟：　　外沟道的功能主要是高效完成碳源氧化、反硝化及大部分硝化，容积通常占氧化沟容积的50%～55%，可去除80%左右的有机物，溶解氧浓度一般在0mg/l～0.5mg/l之间，在沟道内形成交替耗氧和大区域的缺氧环境，可较高程度地同时进行“硝化和反硝化”，脱氮效果明显，氨氮的去除率可高达90%；同时，由于沟道中大部分区域溶解氧在0mg/l～0.5mg/l之间，氧传递作用是在氧亏条件下进行的，氧的转移速率有所提高，节能效果明显。　　中沟道是联系外沟与内沟的过渡段，进行互补调节，进一步去除剩余的有机物及继续完成氨氮硝化，并可充分发挥外沟道或内沟道的强化作用，有利于保证系统运行的可靠性，中沟道容积一般占25%～30%，溶解氧浓度控制在1.0mg/l左右。　　内沟道主要是为了确保氧化沟出水水质，溶解氧浓度约在2.0mg/l左右，以保证有机物和氨氮较高的去除率，同时保证出水带有足够的溶解氧进入二沉池，抑制磷的释放。内沟道容积约占氧化沟总容积的15%～20%。　　从奥贝尔氧化沟三个沟的溶解氧分布来看，外沟、中沟、内沟的溶解氧呈0—1—2mg/L的梯度分布，其中，仅内沟道的溶解氧值要求较高，与普通氧化沟要求（2mg/L）一致，外沟及中沟的溶解氧均低于普通氧化沟要求。由于氧的转移速率随混合液溶解氧浓度的降低而提高，故在奥贝尔氧化沟的外沟及中沟中，氧的转移速率将高于普通氧化沟，这样充氧量可相应减少，这就决定了奥贝尔氧化沟较普通氧化沟更为节能，一般约节省能耗15%～20%。因此，在设计奥贝尔氧化沟时，应充分结合工艺特点，科学合理地计算充氧量。Carrousel氧化沟处理污水的原理 　　最初的普通Carrousel氧化沟的工艺中污水直接与回流污泥一起进入氧化沟系统。表面曝气机使混合液中溶解氧DO的浓度增加到大约2～3mg/L。在这种充分掺氧的条件下，微生物得到足够的溶解氧来去除BOD；同时，氨也被氧化成硝酸盐和亚硝酸盐，此时，混合液处于有氧状态。在曝气机下游，水流由曝气区的湍流状态变成之后的平流状态，水流维持在最小流速，保证活性污泥处于悬浮状态（平均流速>0.3m/s）。微生物的氧化过程消耗了水中溶解氧，直到DO值降为零，混合液呈缺氧状态。经过缺氧区的反硝化作用，混合液进入有氧区，完成一次循环。该系统中，BOD降解是一个连续过程，硝化作用和反硝化作用发生在同一池中。由于结构的限制，这种氧化沟虽然可以有效的去处BOD，但除磷脱氮的能力有限[7]。　　为了取得更好的除磷脱氮的效果，Carrousel2000系统在普通Carrousel氧化沟前增加了一个厌氧区和绝氧区（又称前反硝化区）。全部回流污泥和10-30%的污水进入厌氧区，可将回流污泥中的残留硝酸氮在缺氧和10-30%碳源条件下完成反硝化，为以后的绝氧池创造绝氧条件。同时，厌氧区中的兼性细菌将可溶性BOD转化成VFA，聚磷菌获得VFA将其同化成PHB，所需能量来源于聚磷的水解并导致磷酸盐的释放。厌氧区出水进入内部安装有搅拌器的绝氧区，所谓绝氧就是池内混合液既无分子氧，也无化合物氧（硝酸根），在此绝氧环境下，70-90%的污水可提供足够的碳源，使聚磷菌能充分释磷。绝氧区后接普通Carrousel氧化沟系统，进一步完成去除BOD、脱氮和除磷。最后，混合液在氧化沟富氧区排出，在富氧环境下聚磷菌过量吸磷，将磷从水中转移到污泥中，随剩余污泥排出系统。这样，在Carrousel2000系统内，较好的同时完成了去除BOD、COD和脱氮除磷[8]。综合采用该工艺的昆明第一污水厂[9]、长沙市第二污水净化中心[10]及漯河市污水处理厂的运行效果可见：经过Carrousel2000系统处理后，BOD、COD、SS的去除率均达到了90%以上，TN的去除率达到了80%，TP的去除率也达到了90%。1.1CASS工艺运行原理CASS工艺运行原理　　CASS工艺是将序批式活性污泥法（SBR）的反应池沿长度方向分为两部分，前部为生物选择区也称预反应区，后部为主反应区。在主反应区后部安装了可升降的滗水装置，实现了连续进水间歇排水的周期循环运行，集曝气沉淀、排水于一体。CASS工艺是一个厌氧/缺氧/好氧交替运行的过程，具有一定脱氮除磷效果，废水以推流方式运行，而各反应区则以完全混合的形式运行以实现同步硝化一反硝化和生物除磷。CASS工艺流程　　对于一般城市污水，CASS工艺并不需要很高程度的预处理，只需设置粗格栅、细格栅和沉砂池，无需初沉池和二沉池，也不需要庞大的污泥回流系统（只在CASS反应器内部有约20%的污泥回流）国内常见的CASS工艺流程如图1所示。编辑本段CASS工艺运行过程总述　　CASS工艺运行过程包括充水-曝气、沉淀、滗水、闲置四个阶段组成，具体运行过程为： （1）充水-曝气阶段　　边进水边曝气，同时将主反应区的污泥回流至生物选择区，一般回流比为20%。在此阶段，曝气系统向反应池内供氧，一方面满足好氧微生物对氧的需要，另一方面有利于活性污泥与有机物的充分混合与接触，从而有利于有机污染物被微生物氧化分解。同时，污水中的氨氮通过微生物的硝化作用转变为硝态氮。（2）沉淀阶段　　停止曝气，微生物继续利用水中剩余的溶解氧进行氧化分解。随着反应池内溶解氧的进一步降低，微生物由好氧状态向缺氧状态转变，并发生一定的反硝化作用。与此同时，活性污泥在几乎静止的条件下进行沉淀分离，活性污泥沉至池底，下一个周期继续发挥作用，处理后的水位于污泥层上部，静置沉淀使泥水分离。（3）滗水阶段　　沉淀阶段完成后，置于反应池末端的滗水器开始工作，自上而下逐层排出上清液，排水结束后滗水器自动复位。滗水期间，污泥回流系统照常工作，其目的是提高缺氧区的污泥浓度，随污泥回流至该区内的污泥中的硝态氮进一步进行反硝化，并进行磷的释放。（4）闲置阶段　　闲置阶段的时间一般比较短，主要保证滗水器在此阶段内上升至原始位置，防止污泥流失。实际滗水时间往往比设计时间短，其剩余时间用于反应器内污泥的闲置以及恢复污泥的吸附能力。编辑本段1.3.1CASS工艺的优点（1）工艺流程简单，占地面积小，投资较低　　CASS的核心构筑物为反应池，没有二沉池及污泥回流设备，一般情况下不设调节池及初沉池。因此。污水处理设施布置紧凑、占地省、投资低。（2）生化反应推动力大 　　在完全混合式连续流曝气池中的底物浓度等于二沉池出水底物浓度，底物流入曝气池的速率即为底物降解速率。根据生化动力反应学原理，由于曝气池中的底物浓度很低，其生化反应推动力也很小，反应速率和有机物去除效率都比较低；在理想的推流式曝气池中，污水与回流污泥形成的混合流从池首端进入，成推流状态沿曝气池流动，至池末端流出。作为生化反应推动力的底物浓度，从进水的最高浓度逐渐降解至出水时的最低浓度，整个反应过程底物浓度没被稀释，尽可能地保持了较大推动力。此间在曝气池的各断面上只有横向混合，不存在纵向的返混。　　CASS工艺从污染物的降解过程来看，当污水以相对较低的水量连续进入CASS池时即被混合液稀释，因此，从空间上看CASS工艺属变体积的完全混合式活性污泥法范畴；而从CASS工艺开始曝气到排水结束整个周期来看，基质浓度由高到低，浓度梯度从高到低，基质利用速率由大到小，因此，CASS工艺属理想的时间顺序上的推流式反应器，生化反应推动力较大。（3）沉淀效果好　　CASS工艺在沉淀阶段几乎整个反应池均起沉淀作用，沉淀阶段的表面负荷比普通二次沉淀池小得多，虽有进水的干扰，但其影响很小，沉淀效果较好。实践证明，当冬季温度较低，污泥沉降性能差时，或在处理一些特种工业废水污泥凝聚性能差时，均不会影响CASS工艺的正常运行。实验和工程中曾遇到SV高达96%的情况，只要将沉淀阶段的时间稍作延长，系统运行不受影响。（4）运行灵活，抗冲击能力强　　CASS工艺在设计时已考虑流量变化的因素，能确保污水在系统内停留预定的处理时间后经沉淀排放，特别是CASS工艺可以通过调节运行周期来适应进水量和水质的变化。当进水浓度较高时，也可通过延长曝气时间实现达标排放，达到抗冲击负荷的目的。在暴雨时。可经受平常平均流量6倍的高峰流量冲击，而不需要独立的调节池。多年运行资料表明。在流量冲击和有机负荷冲击超过设计值2~3倍时，处理效果仍然令人满意。而传统处理工艺虽然已设有辅助的流量平衡调节设施，但还很可能因水力负荷变化导致活性污泥流失，严重影响排水质量。当强化脱氮除磷功能时，CASS工艺可通过调整工作周期及控制反应池的溶解氧水平，提高脱氮除磷的效果。所以，通过运行方式的调整，可以达到不同的处理水质。（5）不易发生污泥膨胀　　污泥膨胀是活性污泥法运行过程中常遇到的问题，由于污泥沉降性能差，污泥与水无法在二沉池进行有效分离，造成污泥流失，使出水水质变差，严重时使污水处理厂无法运行，而控制并消除污泥膨胀需要一定时间，具有滞后性。因此，选择不易发生污泥膨胀的污水处理工艺是污水处理厂设计中必须考虑的问题。由于丝状茵的比表面积比茵胶团大，因此，有利于摄取低浓度底物，但一般丝状茵的比增殖速率比非丝状茵小，在高底物浓度下茵胶团和丝状茵都以较大速率降解物与增殖，但由于胶团细菌比增殖速率较大，其增殖量也较大，从而较丝状茵占优势。而CASS反应池中存在着较大的浓度递度，而且处于缺氧、好氧交替变化之中，这样的环境条件可选择性地培养出茵胶团细菌，使其成为曝气池中的优势茵属，有效地抑制丝状茵的生长和繁殖，克服污泥膨胀，从而提高系统的运行稳定性。 （6）适用范围广，适合分期建设　　CASS工艺可应用于大型、中型及小型污水处理工程，比SBR工艺适用范围更广泛；连续进水的设计和运行方式，一方面便于与前处理构筑物相匹配，另一方面控制系统比SBR工艺更简单。对大型污水处理厂而言，CASS反应池设计成多池模块组合式，单池可独立运行。当处理水量小于设计值时，可以在反应池的低水位运行或投入部分反应池运行等多种灵活操作方式；由于CASS系统的主要核心构筑物是CASS反应池，如果处理水量增加，超过设计水量不能满足处理要求时，可同样复制CASS反应池，因此CASS法污水处理厂的建设可随企业的发展而发展，它的阶段建造和扩建较传统活性污泥法简单得多。（7）剩余污泥量小，性质稳定　　传统活性污泥法的泥龄仅2~7天，而CASS法泥龄为25~30天，所以污泥稳定性好，脱水性能佳，产生的剩余污泥少。去除1.0kgBOD产生0.2~0.3kg剩余污泥，仅为传统法的60%左右。由于污泥在CASS反应池中已得到一定程度的消化，所以剩余污泥的耗氧速率只有l0mgO2/gMISS·h以下，一般不需要再经稳定化处理，可直接脱水。而传统法剩余污泥不稳定，沉降性差，耗氧速率大于20mgO2/gMLSS·h，必须经稳定化后才能处置。编辑本段1.3.2CASS工艺的缺点总述　　从上面的叙述可以看出，CASS工艺具有许多优点，然而任何一个工艺都不是十全十美的，CASS工艺也必然存在一些问题。CASS工艺为单一污泥悬浮生长系统，利用同一反应器中的混合微生物种群完成有机物氧化、硝化、反硝化和除磷。多种处理功能的相互影响在实际应用中限制了其处理效能，也给控制提出了非常严格的要求，工程中难以实现工艺的稳定、高效的运行。总结起来，CASS工艺主要存在以下几个方面的问题。运行中存在问题（1）微生物种群之间的复杂关系有待研究　　CASS系统的微生物种群结构与常规活性污泥法不同，菌群主要由硝化菌、反硝化菌、聚磷菌和异氧型好氧菌组成。目前对非稳态CASS系统中微生物种群之间的复杂的生存竞争和生态平衡关系尚不甚了解，CASS工艺理论只是从工艺过程进行一些分析探讨，而理清微生物种群之间的关系对CASS工艺的优化运行是大有好处的，因此仍需加强对这方面的理论研究工作。（2）生物脱氮效率难以提高 　　一方面硝化反应难以进行完全。硝化细菌是一种化能自养菌，有机物降解由异养细菌完成。当两种细菌混合培养时，由于存在对底物和DO的竞争，硝化菌的生长将受到限制，难以成为优势种群，硝化反应被抑制。此外，固定的曝气时间也可能会使得硝化不彻底。另一方面就是反硝化反应不彻底。CASS工艺有约20%的硝态氮通过回流污泥进行反硝化，其余的硝态氮则通过同步硝化反硝化和沉淀、闲置期污泥的反硝化实现，其效果不理想也是众所周知的。在沉淀、闲置期中，由于污泥与废水不能良好的进行混合，废水中部分硝态氮不能与反硝化细菌接触，故不能被还原。此外，在这一时期，由于有机物己充分降解，反硝化所需的碳源不足，也限制了反硝化效率的进一步提高。这两方面的原因使得CASS工艺脱氮效率难以提高。（3）除磷效率难以提高　　污泥在生物选择器中的释磷过程受到回流混合液中硝态氮浓度的影响比较大，在CASS工艺系统中难以继续提高除磷效率。（4）控制方式较为单一　　目前在实际应用中的CASS工艺基本上都是以时序控制为主的，其缺点是显而易见的，因为污水的水质不是一成不变的，因此采用固定不变的反应时间必然不是最佳选择。编辑本段1.3.3CASS工艺的主要技术特征（1）连续进水，间断排水　　传统SBR工艺为间断进水，间断排水，而实际污水排放大都是连续或半连续的，CASS工艺可连续进水，克服了SBR工艺的不足，比较适合实际排水的特点，拓宽了SBR工艺的应用领域。虽然CABS工艺设计时均考虑为连续进水，但在实际运行中即使有间断进水，也不影响处理系统的运行。（2）运行上的时序性　　CASS反应池通常按曝气、沉淀、排水和闲置四个阶段根据时间依次进行。（3）运行过程的非稳态性　　每个工作周期内排水开始时CANS池内液位最高，排水结束时，液位最低，液位的变化幅度取决于排水比，而排水比与处理废水的浓度、排放标准及生物降解的难易度等有关。反应池内混合液体积和基质浓度均是变化的，基质降解是非稳态的。（4）溶解氧周期性变化，浓度梯度高 　　CASS在反应阶段是曝气的，微生物处于好氧状态，在沉淀和排水阶段不曝气，微生物处于缺氧甚至厌氧状态。因此。反应池中溶解氧是周期性变化的，氧浓度梯度大、较多效率高，这对于提高脱氮除磷效率、防止污泥膨胀及节约能耗都是有利的。实践证实对同样的曝气设备而言。CASS工艺与传统活性污泥法相比有较高的氧利用率。编辑本段1.4CASS工艺与其他工艺比较1.4.1CASS与SBR的比较　　CASS反应池由预反应区和主反应区组成，预反应区控制在缺氧状态，因此，对难降解有机物的去除效果提高；CASS进水过程连续，因此进水管道上无电磁阀控制元件，单个池子可独立运行，而SBR或CAST进水过程是间歇的，应用中一般要2个或2个以上池子交替使用，控制系统复杂程度增加。CASS每个周期的排水量一般不超过池内总水量的1/3，而SBR则为1/2-3/4，CASS抗冲击能力较好。CASS比CAST系统简单，但脱氮除磷效果不如后者。　　CASS池分预反应区和主反应区。在预反应区内，微生物能通过酶的快速转移机理迅速吸附污水中大部分可溶性有机物，经历一个高负荷的基质快速积累过程，这对进水水质、水量、PH和有毒有害物质起到较好的缓冲作用，同时对丝状菌的生长起到抑制作用，可有效防止污泥膨胀；随后在主反应区经历一个较低负荷的基质降解过程。CASS工艺集反应、沉淀、排水、功能于一体，污染物的降解在时间上是一个推流过程，而微生物则处于好氧、缺氧、厌氧周期性变化之中，从而达到对污染物去除作用，同时还具有较好的脱氮、除磷功能。CASS生物处理法是周期循环活性污泥法的简称，最早产生于美国，90年代初引入中国，目前，由于该工艺的高效和经济性，应用势头迅猛，受到环保部门及拥护的广泛关注和一致好评。经过模拟试验研究，已成功应用于生活污水、食品废水、制药废水的治理，取得了良好的处理效果，为CASS法在我国的推广应用奠定了良好的基础。在反应器的前部设置了生物选择区，后部设置了可升降的自动滗水装置。其工作过程可分为曝气、沉淀和排水三个阶段，周期循环进行。污水连续进入预反应区，经过隔墙底部进入主反应区，在保证供氧的条件下，使有机物被池中的微生物降解。根据进水水质可对运行参数进行调整。CASS法的特点与SBR相比，CASS法的优点是：其反应池由预反应区和主反应区组成，因此，对难降解有机物的去除效果更好。进水过程是连续的，因此，进水管道上无需电磁阀等控制元件，单个池子可独立运行；而SBR进水过程是间歇的，应用中一般要2个或2个以上池子交替使用。排水是由可升降的堰式滗水器完成的，随水面逐渐下降，均匀将处理后的清水排出，最大限度降低了排水时水流对底部沉淀污泥的扰动。CASS法每个周期的排水量一般不超过池内总水量的1/3，而SBR则为3/4，所以，CASS法比SBR法的抗冲击能力更好。1.4.2与传统活性污泥法相比 　　（1）建设费用低：省去了初次沉淀池、二次沉淀池及污泥回流设备，建设费用可节省10%～25%。以10万吨的城市污水处理厂为例，传统活性污泥法的总投资约1.5亿，CASS法总投资约1.1亿。　　（2）工艺流程短，占地面积少：污水厂主要构筑物为集水池、沉砂池、CASS曝气池、污泥池，而没有初次沉淀池、二次沉淀池，布局紧凑，占地面积可减少20%～35%。　　（3）运转费用省：由于曝气是周期性的，池内溶解氧的浓度也是变化的，沉淀阶段和排水阶段溶解氧降低，重新开始曝气时，氧的浓度梯度大，传递效率高，节能效果显著，运转费用可节省10%～25%。　　（4）有机物去除率高，出水水质好：根据研究结果和工程应用情况，通过合理的设计和良好的管理，对城市污水，进水COD为400mg/L时，出水小于30mg/L以下。对可生物降解的工业废水，即使进水COD高达3000mg/L，出水仍能达到50mg/L左右。对一般的生物处理工艺，很难达到这样好的水质。所以，对CASS工艺，二级处理的投资，可达到三级处理的水质。　　（5）管理简单，运行可靠：污水处理厂设备种类和数量较少，控制系统比较简单，工艺本身决定了不发生污泥膨胀。　　（6）污泥产量低，污泥性质稳定。　　（7）具有脱氮除磷功能。　　在本工程实践中，CASS反应池取得了比较满意的效果。CASS池进水为290左右，出水则降到了30～45，达到了《北京市水污染物排放标准》中二级排放标准（CODcr≤60mg/1）。而本项目从开始施工到调试完毕试运行只用了7个月，比常规的活性污泥法大大缩短了工期，节省了投资。编辑本段1.5CASS工艺的设计1.5.1CASS工艺的主要设计参数　　CASS反应器的主要设计参数有：最大设计水深可达5m~6m，MLSS为3500mg/L~4000mg/L，充水比为30%左右，最大上清液滗除速率为30mm/min，固液分离时间60min，设计SVI为140mL/g，单循环时间（即1个运行周期）通常为4h（标准处理模块）。处理城市污水时，CASS中生物选择器、缺氧区和主反应区的容积比一般为1∶5∶30，具体可根据水质和“模块”试验加以确定。表1列出了CASS工艺处理不同规模城市污水时的参考设计参数。　　CASS工艺处理不同规模城市污水时的主要设计参数　　主要设计参数人口当量37500CASS池数248 单池面积/m77225522352最小充水比VR0.330.190.33最小停留时间/h9.116.811.9最大设计流量/m/d1854685000BOD5/kg/d22551500037140TKN/kg/d38235003518TSS/kg/d33771500030400P/kg/d77900550循环次数/次/（d·池）666充水-曝气时间/h222充水-沉淀时间/h111滗水时间1111.5.2CASS设计中应注意的问题　　（1）水量平衡　　工业废水和生活污水的排放通常是不均匀的，如何充分发挥CASS反应池的作用，与选择的设计流量关系很大，如果设计流量不合适，进水高峰时水位会超过上限，进水量小时反应池不能充分利用。当水量波动较大时，应考虑设置调节池。　　（2）控制方式的选择　　CASS工艺的日益广泛应用，得益于自动化技术发展及在污水处理工程中的应用。CASS工艺的特点是程序工作制，可根据进水及出水水质变化来调整工作程序，保证出水效果。整套控制系统可采用现场可编程控制（PLC）与微机集中控制相结合，同时为了保证CASS工艺的正常运行，所有设备采用手动/自动两种操作方式，后者便于手动调试和自控系统故障时使用，前者供日常工作使用。　　（3）曝气方式的选择　　CASS工艺可选择多种曝气方式，但在选择曝气头时要尽量采用不堵塞的曝气形式，如穿孔管、水下曝气机、伞式曝气器、螺旋曝气器等。采用微孔曝气时应采用强度高的橡胶曝气盘或管，当停止曝气时，微孔闭合，曝气时开启，不易造成微孔堵塞。此外，由于CASS工艺自身的特点，选用水下曝气机还可根据其运行周期和DO等情况适当开启不同的台数，达到在满足废水要求的前提下节约能耗的目的。 　　（4）排水方式的选择　　CASS工艺的排水要求与SBR相同，目前，常用的设备为旋转式撇水机，其优点是排水均匀、排水量可调节、对底部污泥干扰小，又能防止水面漂浮物随水排出。CASS工艺沉淀结束需及时将上清液排出，排水时应尽可能均匀排出，不能扰动沉淀在池底的污泥层，同时，还应防止水面的漂浮物随水流排出，影响出水水质。目前，常见的排水方式有固定式排水装置如沿水池没深度装置出水管，从上到下依次开启，优点是排水设备简单、投资少，缺点是开启阀门多、排水管中会积存部分污泥，造成初期出水水质差。浮动式排水装置和旋转式排水装置虽然价格高，但排水均匀、排水量可调、对底部污泥干扰小，又能防止水面漂浮物随出水排出，因此，这两中排水装置耳前应用较多，尤其旋转式排水装置，又称滗水器，以操作灵活、运行稳定性高等优点受到设计人员和用户的青睐。　　（5）需要注意的其它问题　　1）冬季或低温对CASS工艺的影响及控制；　　2）排水比的确定；　　3）雨季对池内水位的影响及控制；　　4）排泥时机及泥龄控制；　　5）预反应区的大小及反应池的长宽比：6）间断排水与后续处理构筑物的高程及水量匹配问题。CASS工艺科技名词定义中文名称：CASS工艺英文名称：cyclicactivatedsludgesystem定义：一种循环式活性污泥法。与序批式反应器相比，增加了预反应区，设计更优化合理的生物反应器。该工艺将主反应区中部分剩余污泥回流至选择器中，实现了连续进水。应用学科：生态学（一级学科）；污染生态学（二级学科）本内容由全国科学技术名词审定委员会审定公布目录1、简介 2、CASS结构与原理3、CASS操作周期的四个阶段1.3.1曝气阶段2.3.2沉淀阶段3.3.3滗水阶段4.3.4闲置阶段4、CASS工艺的主要技术特征1.4.1连续进水，间断排水2.4.2运行上的时序性3.4.3运行过程的非稳态性4.4.4溶解氧周期性变化，浓度梯度高5、CASS工艺的主要优点1.5.1工艺流程简单，占地面积小，投资较低2.5.2生化反应推动力大3.5.3沉淀效果好4.5.4运行灵活，抗冲击能力强5.5.5不易发生污泥膨胀6.5.6适用范围广，适合分期建设7.5.7剩余污泥量小，性质稳定6、CASS设计中应注意的问题1.6.1水量平衡2.6.2控制方式的选择3.6.3曝气方式的选择4.6.4排水方式的选择5.6.5需要注意的其它问题7、CASS的经济性1、简介2、CASS结构与原理3、CASS操作周期的四个阶段1.3.1曝气阶段2.3.2沉淀阶段3.3.3滗水阶段4.3.4闲置阶段4、CASS工艺的主要技术特征1.4.1连续进水，间断排水2.4.2运行上的时序性3.4.3运行过程的非稳态性4.4.4溶解氧周期性变化，浓度梯度高5、CASS工艺的主要优点1.5.1工艺流程简单，占地面积小，投资较低2.5.2生化反应推动力大3.5.3沉淀效果好4.5.4运行灵活，抗冲击能力强5.5.5不易发生污泥膨胀6.5.6适用范围广，适合分期建设7.5.7剩余污泥量小，性质稳定6、CASS设计中应注意的问题1.6.1水量平衡2.6.2控制方式的选择3.6.3曝气方式的选择4.6.4排水方式的选择5.6.5需要注意的其它问题7、CASS的经济性展开编辑本段1、简介　　CASS(CyclicActivatedSludgeSystem)是周期循环活性污泥法的简称，又称为循环活性污泥工艺CAST(CyclicActivatedSludgetechnology)，是在SBR的基础上发展起来的，即在SBR池内进水端增加了一个生物选择器，实现了连续进水(沉淀期、排水期仍连续进水)，间歇排水。设置生物选择器的主要目的是使系统选择出絮凝性细菌，其容积约占整个池子的10%。生物选择器的工艺过程遵循活性污泥的基质积累--再生理论，使活性污泥在选择器中经历一个高activated负荷的吸附阶段(基质积累)，随后在主反应区经历一个较低负荷的基质降解阶段，以完成整个基质降解的全过程和污泥再生。　　该工艺最早在国外应用，为了更好地将其引进、消化，开发出适合我国国情的新型污水处理新工艺，总装备部工程设计研究总院环保中心于1994年在实验室进行了整套系统的模拟试验，分别探讨了CASS工艺处理常温生活污水、低温生活污水、制药和化工等工业废水的机理和特点以及水处理过程中脱氮除磷的效果，获得了宝贵的设计参数和对工艺运行的指导性经验。我院将研究成果成功地应用于处理生活污水及不同种工业废水的工程实践中，取得了良好的经济、社会和环境效益。我院开发的CASS工艺与ICEAS工艺相比，负荷可提高1-2倍，节省占地和工程投资近30%。编辑本段2、CASS结构与原理　　2.1 CASS基本结构是：在序批式活性污泥法（SBR）的基础上，反应池沿池长方向设计为两部分，前部为生物选择区也称预反应区，后部为主反应区，其主反应区后部安装了可升降的自动撇水装置。整个工艺的曝气、沉淀、排水等过程在同一池子内周期循环运行，省去了常规活性污泥法的二沉池和污泥回流系统；同时可连续进水，间断排水。　　2.2CASS原理：:在预反应区内，微生物能通过酶的快速转移机理迅速吸附污水中大部分可溶性有机物，经历一个高负荷的基质快速积累过程，这对进水水质、水量、PH和有毒有害物质起到较好的缓冲作用，同时对丝状菌的生长起到抑制作用，可有效防止污泥膨胀；随后在主反应区经历一个较低负荷的基质降解过程。CASS工艺集反应、沉淀、排水、功能于一体，污染物的降解在时间上是一个推流过程，而微生物则处于好氧、缺氧、厌氧周期性变化之中，从而达到对污染物去除作用，同时还具有较好的脱氮、除磷功能。　　CASS法工作原理如右图所示：  cass原理图在反应器的前部设置了生物选择区，后部设置了可升降的自动滗水装置。其工作过程可分为曝气、沉淀、滗水、闲置四个阶段，周期循环进行。污水连续进入预反应区，经过隔墙底部进入主反应区，在保证供氧的条件下，使有机物被池中的微生物降解。根据进水水质可对运行参数进行调整。编辑本段3、CASS操作周期的四个阶段3.1曝气阶段　　由曝气装置向反应池内充氧，此时有机污染物被微生物氧化分解，同时污水中的NH3-N通过微生物的硝化作用转化为NO3--N。3.2沉淀阶段　　此时停止曝气，微生物利用水中剩余的DO进行氧化分解。反应池逐渐由好氧状态向缺氧状态转化，开始进行反硝化反应。活性污泥逐渐沉到池底，上层水变清。3.3滗水阶段　　沉淀结束后，置于反应池末端的滗水器开始工作，自上而下逐渐排出上清液。此时反应池逐渐过渡到厌氧状态继续反硝化。3.4闲置阶段　　闲置阶段即是滗水器上升到原始位置阶段。编辑本段4、CASS工艺的主要技术特征 4.1连续进水，间断排水　　传统SBR工艺为间断进水，间断排水，而实际污水排放大都是连续或半连续的，CASS工艺可连续进水，克服了SBR工艺的不足，比较适合实际排水的特点，拓宽了SBR工艺的应用领域。虽然CASS工艺设计时均考虑为连续进水，但在实际运行中即使有间断进水，也不影响处理系统的运行。4.2运行上的时序性　　CASS反应池通常按曝气、沉淀、排水和闲置四个阶段根据时间依次进行。4.3运行过程的非稳态性　　每个工作周期内排水开始时CASS池内液位最高，排水结束时，液位最低，液位的变化幅度取决于排水比，而排水比与处理废水的浓度、排放标准及生物降解的难易程度等有关。反应池内混合液体积和基质浓度均是变化的，基质降解是非稳态的。4.4溶解氧周期性变化，浓度梯度高　　CASS在反应阶段是曝气的，微生物处于好氧状态，在沉淀和排水阶段不曝气，微生物处于缺氧甚至厌氧状态。因此，反应池中溶解氧是周期性变化的，氧浓度梯度大、转移效率高，这对于提高脱氮除磷效率、防止污泥膨胀及节约能耗都是有利的。实践证实对同样的曝气设备而言，CASS工艺与传统活性污泥法相比有较高的氧利用率。编辑本段5、CASS工艺的主要优点5.1工艺流程简单，占地面积小，投资较低　　CASS的核心构筑物为反应池，没有二沉池及污泥回流设备，一般情况下不设调节池及初沉池。因此，污水处理设施布置紧凑、占地省、投资低。5.2生化反应推动力大　　CASS工艺从污染物的降解过程来看，当污水以相对较低的水量连续进入CASS池时即被混合液稀释，因此，从空间上看CASS工艺属变体积的完全混合式活性污泥法范畴；而从CASS工艺开始曝气到排水结束整个周期来看，基质浓度由高到低，浓度梯度从高到低，基质利用速率由大到小，因此，CASS工艺属理想的时间顺序上的推流式反应器，生化反应推动力较大。5.3沉淀效果好 　　CASS工艺在沉淀阶段几乎整个反应池均起沉淀作用，沉淀阶段的表面负荷比普通二次沉淀池小得多，虽有进水的干扰，但其影响很小，沉淀效果较好。实践证明，当冬季温度较低，污泥沉降性能差时，或在处理一些特种工业废水污泥凝聚性能差时，均不会影响CASS工艺的正常运行。实验和工程中曾遇到SV30高达96%的情况，只要将沉淀阶段的时间稍作延长，系统运行不受影响。5.4运行灵活，抗冲击能力强　　CASS工艺在设计时已考虑流量变化的因素，能确保污水在系统内停留预定的处理时间后经沉淀排放，特别是CASS工艺可以通过调节运行周期来适应进水量和水质的变比。当进水浓度较高时，也可通过延长曝气时间实现达标排放，达到抗冲击负荷的目的。在暴雨时，可经受平常平均流量6信的高峰流量冲击，而不需要独立的调节地。多年运行资料表明，在流量冲击和有机负荷冲击超过设计值2－3信时，处理效果仍然令人满意。而传统处理工艺虽然已设有辅助的流量平衡调节设施，但还很可能因水力负荷变化导致活性污泥流失，严重影响排水质量。　　当强化脱氮除磷功能时，CASS工艺可通过调整工作周期及控制反应池的溶解氧水平，提高脱氮除磷的效果。所以，通过运行方式的调整，可以达到不同的处理水质。5.5不易发生污泥膨胀　　污泥膨胀是活性污泥法运行过程中常遇到的问题，由于污泥沉降性能差，污泥与水无法在二沉池进行有效分离，造成污泥流失，使出水水质变差，严重时使污水处理厂无法运行，而控制并消除污泥膨胀需要一定时间，具有滞后性。因此，选择不易发生污泥膨胀的污水处理工艺是污水处理厂设计中必须考虑的问题。　　由于丝状菌的比表面积比菌胶团大，因此，有利于摄取低浓度底物，但一般丝状菌的比增殖速率比非丝状菌小，在高底物浓度下菌胶团和丝状菌都以较大速率降解底物与增殖，但由于胶团细菌比增殖速率较大，其增殖量也较大，从而较丝状菌占优势。而CASS反应池中存在着较大的浓度梯度，而且处于缺氧、好氧交替变化之中，这样的环境条件可选择性地培养出菌胶团细菌，使其成为曝气池中的优势菌属，有效地抑制丝状菌的生长和繁殖，克服污泥膨胀，从而提高系统的运行稳定性。5.6适用范围广，适合分期建设　　CASS工艺可应用于大型、中型及小型污水处理工程，比SBR工艺适用范围更广泛；连续进水的设计和运行方式，一方面便于与前处理构筑物相匹配，另一方面控制系统比SBR工艺更简单。 　　对大型污水处理厂而言，CASS反应池设计成多池模块组合式，单池可独立运行。当处理水量小于设计值时，可以在反应地的低水位运行或投入部分反应池运行等多种灵活操作方式；由于CASS系统的主要核心构筑物是CASS反应池，如果处理水量增加，超过设计水量不能满足处理要求时，可同样复制CASS反应池，因此CASS法污水处理厂的建设可随企业的发展而发展，它的阶段建造和扩建较传统活性污泥法简单得多。5.7剩余污泥量小，性质稳定　　传统活性污泥法的泥龄仅2－7天，而CASS法泥龄为25-30天，所以污泥稳定性好，脱水性能佳，产生的剩余污泥少。去除1.0kgBOD产生0.2～0.3kg剩余污泥，仅为传统法的60%左右。由于污泥在CASS反应池中已得到一定程度的消化，所以剩余污泥的耗氧速率只有10mgO2/gMLSS.h以下，一般不需要再经稳定化处理，可直接脱水。而传统法剩余污泥不稳定，沉降性差，耗氧速率大于20mgO2/gMLSS.h，必须经稳定化后才能处置。编辑本段6、CASS设计中应注意的问题6.1水量平衡　　工业废水和生活污水的排放通常是不均匀的，如何充分发挥CASS反应池的作用，与选择的设计流量关系很大，如果设计流量不合适，进水高峰时水位会超过上限，进水量小时反应池不能充分利用。当水量波动较大时，应考虑设置调节池。6.2控制方式的选择　　CASS工艺的日益广泛应用，得益于自动化技术发展及在污水处理工程中的应用。CASS工艺的特点是程序工作制，可根据进水及出水水质变化来调整工作程序，保证出水效果。整套控制系统可采用现场可编程控制（PLC）与微机集中控制相结合，同时为了保证CASS工艺的正常运行，所有设备采用手动/自动两种操作方式，后者便于手动调试和自控系统故障时使用，前者供日常工作使用。6.3曝气方式的选择　　CASS工艺可选择多种曝气方式，但在选择曝气头时要尽量采用不堵塞的曝气形式，如穿孔管、水下曝气机、伞式曝气器、螺旋曝气器等。采用微孔曝气时应采用强度高的橡胶曝气盘或管，当停止曝气时，微孔闭合，曝气时开启，不易造成微孔堵塞。此外，由于CASS工艺自身的特点，选用水下曝气机还可根据其运行周期和DO等情况适当开启不同的台数，达到在满足废水要求的前提下节约能耗的目的。6.4排水方式的选择　　CASS工艺的排水要求与SBR相同，目前，常用的设备为旋转式撇水机，其优点是排水均匀、排水量可调节、对底部污泥干扰小，又能防止水面漂浮物随水排出。 　　CASS工艺沉淀结束需及时将上清液排出，排水时应尽可能均匀排出，不能扰动沉淀在池底的污泥层，同时，还应防止水面的漂浮物随水流排出，影响出水水质。目前，常见的排水方式有固定式排水装置如沿水池不同深度设置出水管，从上到下依次开启，优点是排水设备简单、投资少，缺点是开启阀门多、排水管中会积存部分污泥，造成初期出水水质差。浮动式排水装置和旋转式排水装置虽然价格高，但排水均匀、排水量可调、对底部污泥干扰小，又能防止水面漂浮物随出水排出，因此，这两种排水装置目前应用较多，尤其旋转式排水装置，又称滗水器，以操作灵活、运行稳定性高等优点受到设计人员和用户的青睐。6.5需要注意的其它问题　　①　冬季或低温对CASS工艺的影响及控制　　②　排水比的确定　　③　雨季对池内水位的影响及控制　　④　排泥时机及泥龄控制　　⑤　预反应区的大小及反应池的长宽比　　⑥　间断排水与后续处理构筑物的高程及水量匹配问题。编辑本段7、CASS的经济性　　实践证明，CASS工艺日处理水量小则几百立方米，大则几十万立方米，只要设计合理，与其它方法相比具有一定的经济优势。它比传统活性污泥法节省投资20%-30%，节省土地30%以上。当需采用多种工艺串联使用时，如在CASS工艺后有其它处理工艺时，通常要增加中间水池和提升设备,将影响整体的经济优势，此时，要进行详细的技术经济比较，以确定采用CASS工艺还是其它好氧处理工艺。　　由于CASS工艺的曝气是间断的，利于氧的转移，曝气时间还可根据水质、水量变化灵活调整，均为降低运行成本创造了条件。总体而言，CASS工艺的运行费用比传统活性污泥法稍低。
