鲁班工程细部做法及要点 9页

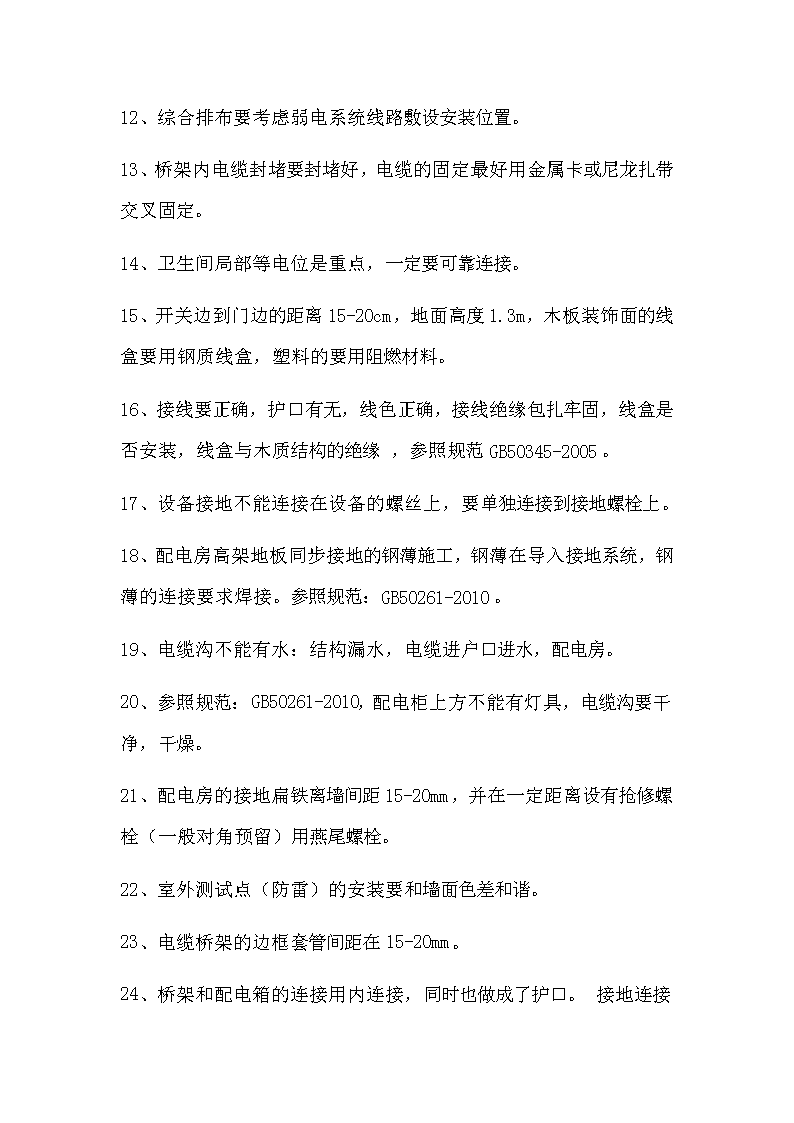

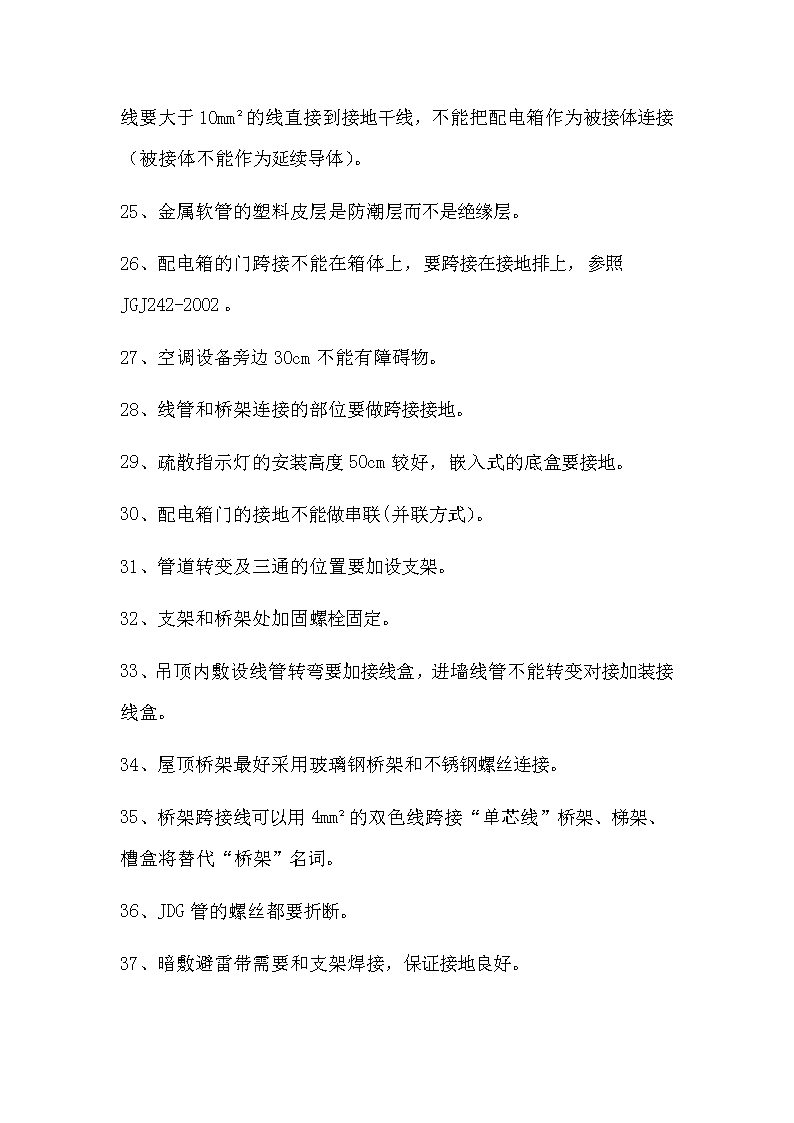

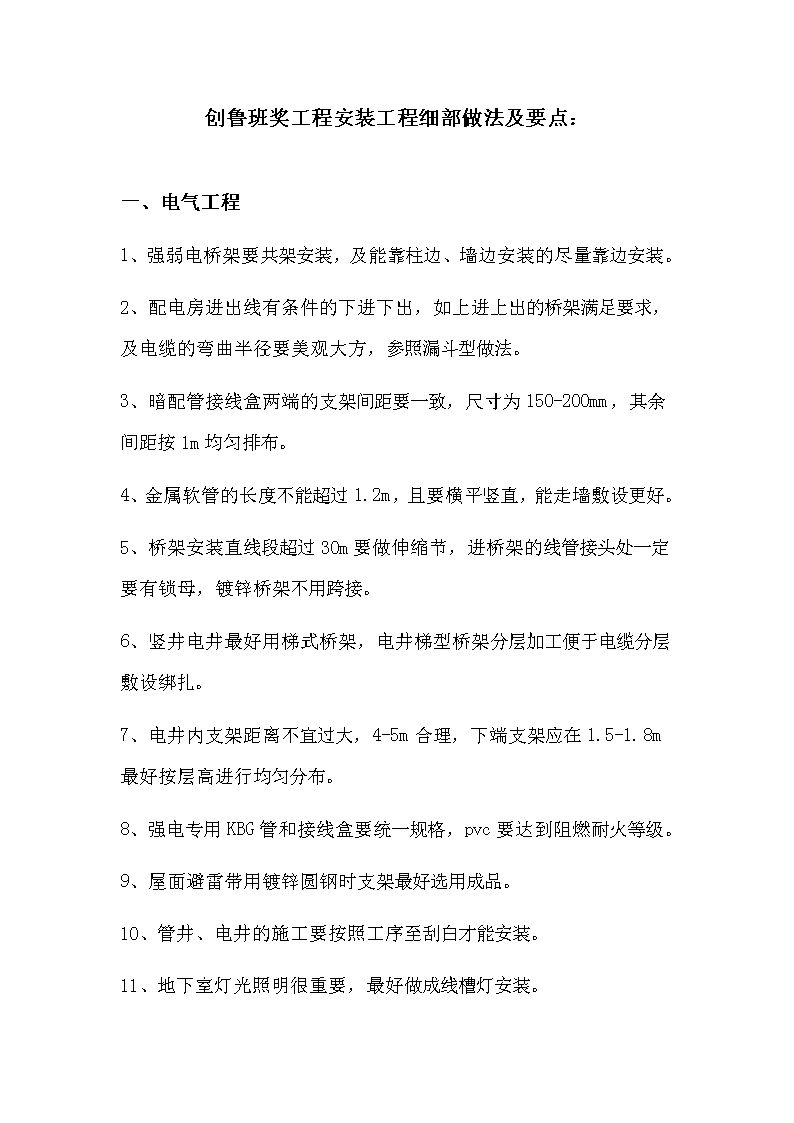

创鲁班奖工程安装工程细部做法及要点：一、电气工程1、强弱电桥架要共架安装，及能靠柱边、墙边安装的尽量靠边安装。2、配电房进出线有条件的下进下出，如上进上出的桥架满足要求，及电缆的弯曲半径要美观大方，参照漏斗型做法。3、暗配管接线盒两端的支架间距要一致，尺寸为150-200mm，其余间距按1m均匀排布。4、金属软管的长度不能超过1.2m，且要横平竖直，能走墙敷设更好。5、桥架安装直线段超过30m要做伸缩节，进桥架的线管接头处一定要有锁母，镀锌桥架不用跨接。6、竖井电井最好用梯式桥架，电井梯型桥架分层加工便于电缆分层敷设绑扎。7、电井内支架距离不宜过大，4-5m合理，下端支架应在1.5-1.8m最好按层高进行均匀分布。8、强电专用KBG管和接线盒要统一规格，pvc要达到阻燃耐火等级。9、屋面避雷带用镀锌圆钢时支架最好选用成品。10、管井、电井的施工要按照工序至刮白才能安装。11、地下室灯光照明很重要，最好做成线槽灯安装。 12、综合排布要考虑弱电系统线路敷设安装位置。13、桥架内电缆封堵要封堵好，电缆的固定最好用金属卡或尼龙扎带交叉固定。14、卫生间局部等电位是重点，一定要可靠连接。15、开关边到门边的距离15-20cm，地面高度1.3m，木板装饰面的线盒要用钢质线盒，塑料的要用阻燃材料。16、接线要正确，护口有无，线色正确，接线绝缘包扎牢固，线盒是否安装，线盒与木质结构的绝缘，参照规范GB50345-2005。17、设备接地不能连接在设备的螺丝上，要单独连接到接地螺栓上。18、配电房高架地板同步接地的钢薄施工，钢薄在导入接地系统，钢薄的连接要求焊接。参照规范：GB50261-2010。19、电缆沟不能有水：结构漏水，电缆进户口进水，配电房。20、参照规范：GB50261-2010,配电柜上方不能有灯具，电缆沟要干净，干燥。21、配电房的接地扁铁离墙间距15-20mm，并在一定距离设有抢修螺栓（一般对角预留）用燕尾螺栓。22、室外测试点（防雷）的安装要和墙面色差和谐。23、电缆桥架的边框套管间距在15-20mm。24、桥架和配电箱的连接用内连接，同时也做成了护口。 接地连接线要大于10mm²的线直接到接地干线，不能把配电箱作为被接体连接（被接体不能作为延续导体）。25、金属软管的塑料皮层是防潮层而不是绝缘层。26、配电箱的门跨接不能在箱体上，要跨接在接地排上，参照JGJ242-2002。27、空调设备旁边30cm不能有障碍物。28、线管和桥架连接的部位要做跨接接地。29、疏散指示灯的安装高度50cm较好，嵌入式的底盒要接地。30、配电箱门的接地不能做串联(并联方式）。31、管道转变及三通的位置要加设支架。32、支架和桥架处加固螺栓固定。33、吊顶内敷设线管转弯要加接线盒，进墙线管不能转变对接加装接线盒。34、屋顶桥架最好采用玻璃钢桥架和不锈钢螺丝连接。35、桥架跨接线可以用4mm²的双色线跨接“单芯线”桥架、梯架、槽盒将替代“桥架”名词。36、JDG管的螺丝都要折断。37、暗敷避雷带需要和支架焊接，保证接地良好。 38、屋面、电井的接地不需要跨接，配电房的门窗、金属设备。39、桥架穿楼板处上下两端盖板不能大于1m，且可拆卸，穿楼板封堵桥架边要有10cm防火胶泥。40、地下室最好不要做吸顶灯，弱化管线上的问题。41、储油间的油罐要有防漏措施。42、屋顶避雷带用不锈钢管直径43*2.5，镀锌和不锈钢的连接要用不锈钢棒来渡过。43、节能检测：电缆、电线电阻值的检测按同厂家各种规格总数的10％抽样送检。44、桥架伸下水泵电源要用四面漏斗。45、配电房的电缆规范排列很重要，以及等电位、接地卡要用燕尾螺丝，电缆的悬挂要统一。46、电井桥架防水高度不够，桥架下端用防火板角钢支撑，上面填防火胶泥。47、配电房墙上接地扁铁预留接地端子不能少于两点，且对角安装；40*4镀锌扁铁明敷，用螺栓连接。 一、建筑给排水1、泵房的排布管道要分层，基础要独立，泵的距离要大于70cm，方向一致，出水方向一致。2、水泵的基础要宽于设备基座为150mm，基础的高度要大于200mm,泵房有条件的最好贴砖，面积过大的考虑做油漆火树脂。3、卫生间的排版要现场测量和弹线，安装配合。4、落水管、排水管的连接安装要用标准构件。5、管道和装饰面的缓冲处理用pvc装饰“网购”价格优惠。6、垂直管道的变径要用同心大小头，水平管最好用偏心大小头，且大小头和管一定要上面平。7、雨水管的安装部件，穿墙板要安装阻火圈、伸缩节、检修口、缓冲弯、套管安装。8、设有热水的按规范不需要做，但专家检查要求要做，包括桥架扁铁在内（用双色多股软芯铜线4mm²连接，伸缩圈数为5圈）。9、水箱排水口需要做防虫措施。10、伸出屋面的管道都要做支墩。11、屋面给水管、消防管作保温处理。12、卫生间排水管预留长度为50-100mm。 一、消防工程1、消火栓的做法一定要按照图集“04S202”严格生产才能满足国家要求及标准。2、消火栓的栓头尺寸“开门见栓”250mm，开门方向与逃生方向相反，开门角度大于135°。3、消火栓箱内的消火栓按钮的线管一定为暗配管且接线正确。4、消防工程上有主管的支架倒成圆角安装，消火栓管道和喷淋管道的标高是否一致，排水管的标高要低于主管标高，排水坡度2‰-5‰。5、风管宽度大于1.2m的要安装上下喷，上下喷的距离要大于80cm。6、管道转角处和三通处要有支架支撑。7、消防末端试水压力表缓冲弯之间要有阀门。8、套管的封堵要用柔性材料。9、走道的吊顶如果是块状的，奇数较好排列。10、消防水泵的偏心大小头要保证上口平齐。法兰要垂直，法兰缝要成排通缝。参照规范：GB50261-2005.11、室外消火栓接合器的做法参照GB50261-2005，整体式水泵接合器的栓口距地700mm。12、压力表的安装，参照GB50242-2002。13 、角钢支架要阳面朝上，支架高度超过1.8m的要倒成圆角。（人性化考虑和人体保护）14、消火栓的安装位置是：开门见栓。15、喷淋的规范参照GB50084-2001。16、消火栓头离门距离250mm，严格按图集执行，居中情况加栓头。17、喷头距板底75-150mm，离粱近的喷头平梁底安装。18、格栅吊顶下喷的重要程度没有上喷作用大。19、设计和施工不规范，格栅吊顶下喷问题。20、管道和支架要有颜色分差。21、消防系统必须做防火桥架。22、水泵四周都要有排水槽，引流到排水沟内。23、保温材料已经列入消防验收项目，且防火等级需要达到A级防火。（建议用有机防火材料）24、支架和管道要色差体现，管道为红色，支架为灰色。一、通风与空调1、冷媒管支架处的护套要整齐，绑扎要一致。2、风管穿普通分区的需要做边框跨接，两端要用防火胶泥封堵，防火分区要做钢质防火套管。 3、地下室吊杆最好套管安装防火潮湿环境锈蚀?4、屋面的风机要提前拿方案来配合土建。5、风管穿墙的洞口套管，没有法兰的风管套管大于等于20mm，有法兰的风管套管要大于等50mm，便于后期抢修。6、风管上端宽度大于800mm的，有可燃物的要做上喷，下喷的原则是安装物体大于或等于1.2m的均要设置下喷，且要安装集热盘（因具体情况而定）。7、转角不到边的位置，做弧形弯连接增大保护面积。8、防排烟风管软接要用钛金凡布做才行，风机要安装减震器，居顶安装法兰要做重复接地，且要独立的螺丝孔洞。9、防排烟法兰垫胶要用A级防火胶垫（石棉垫）。10、防火阀联动线要独立引线管。11、空调机组减震器上需加块钢板，均匀受力、增大受力面积。12、防火阀离墙距离不大于200mm。13、设置减震垫上下加钢板、受力均匀。14、板式排烟口（先确认样品）都是自动的，同时还有手动功能就近位置。15、风管的吊杆螺帽一定要套双螺帽，带圆形螺帽的装饰效果较好。16、有设备的地方要考虑噪音的处理。 17、每台设备的减震器大小不一样，要满足设备的真实需求，减震垫要用两块，上下各用一块钢板夹紧。
