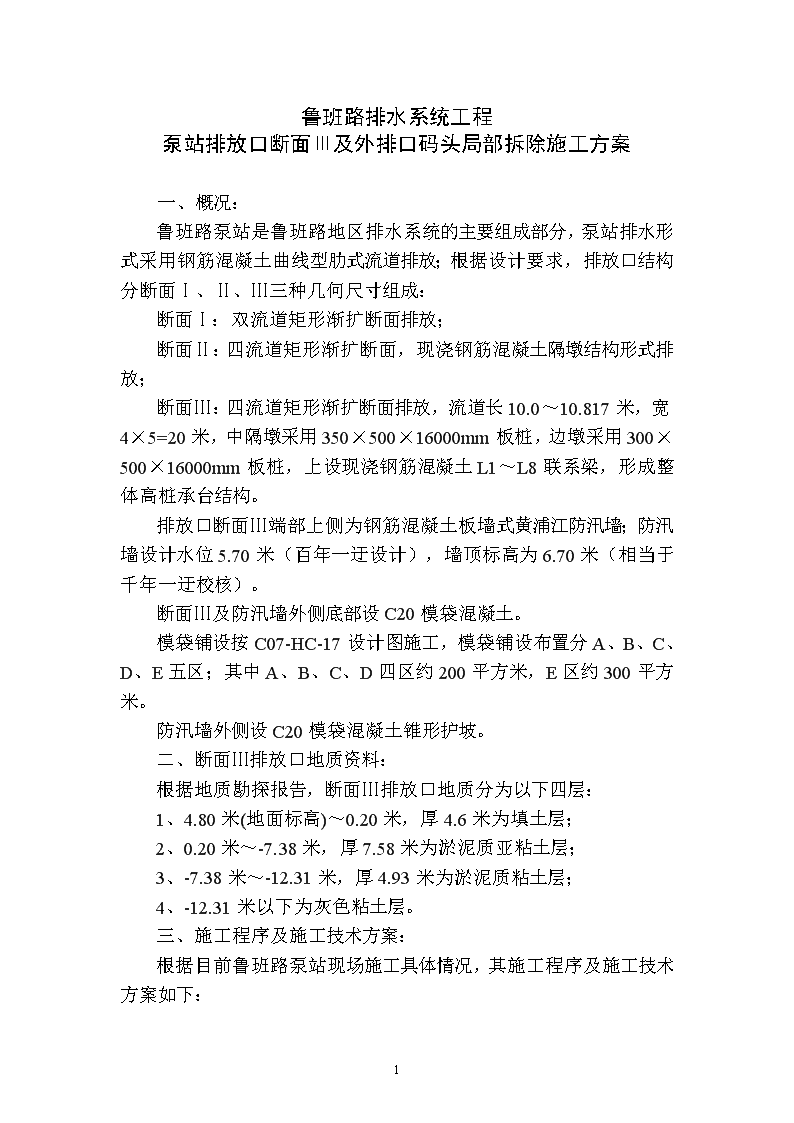

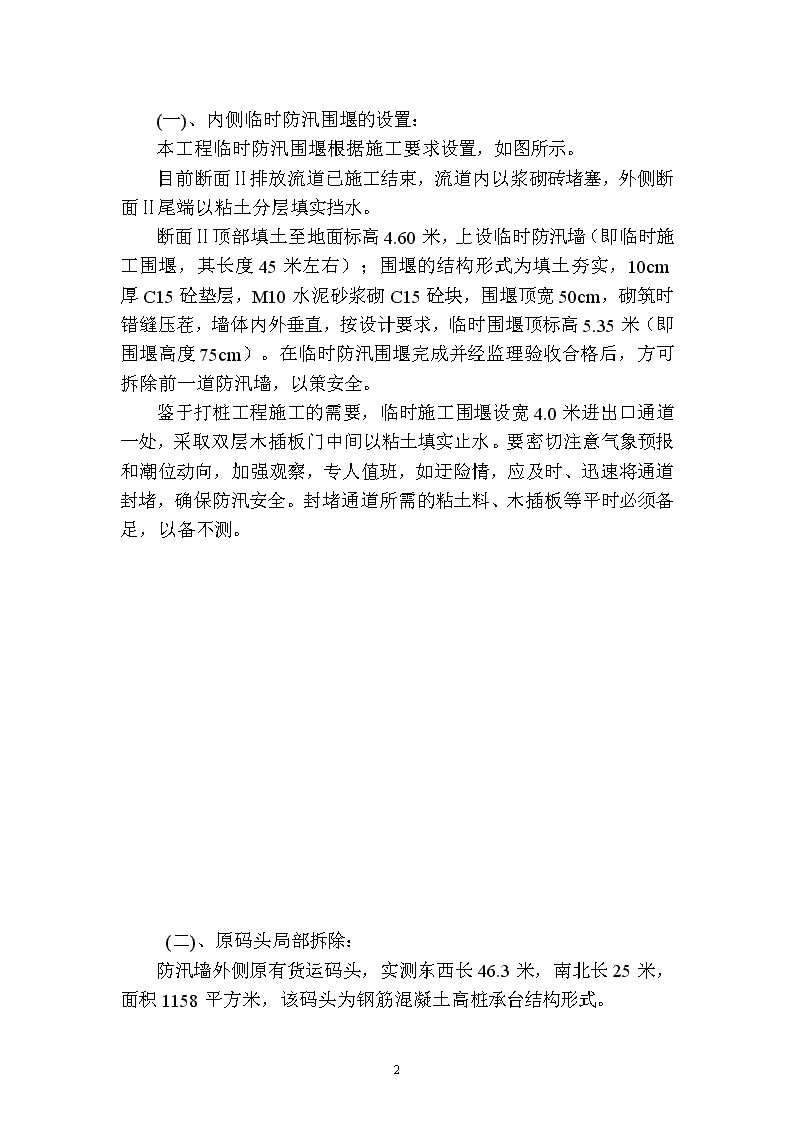

鲁班路排水系统工程泵站排放口断面Ⅲ及外排口码头局部拆除施工方案汕头市市政工程总公司一九九九年十一月6 鲁班路排水系统工程泵站排放口断面Ⅲ及外排口码头局部拆除施工方案一、概况：鲁班路泵站是鲁班路地区排水系统的主要组成部分，泵站排水形式采用钢筋混凝土曲线型肋式流道排放；根据设计要求，排放口结构分断面Ⅰ、Ⅱ、Ⅲ三种几何尺寸组成：断面Ⅰ：双流道矩形渐扩断面排放；断面Ⅱ：四流道矩形渐扩断面，现浇钢筋混凝土隔墩结构形式排放；断面Ⅲ：四流道矩形渐扩断面排放，流道长10.0～10.817米，宽4×5=20米，中隔墩采用350×500×16000mm板桩，边墩采用300×500×16000mm板桩，上设现浇钢筋混凝土L1～L8联系梁，形成整体高桩承台结构。排放口断面Ⅲ端部上侧为钢筋混凝土板墙式黄浦江防汛墙；防汛墙设计水位5.70米（百年一迂设计），墙顶标高为6.70米（相当于千年一迂校核）。断面Ⅲ及防汛墙外侧底部设C20模袋混凝土。模袋铺设按C07-HC-17设计图施工，模袋铺设布置分A、B、C、D、E五区；其中A、B、C、D四区约200平方米，E区约300平方米。防汛墙外侧设C20模袋混凝土锥形护坡。二、断面Ⅲ排放口地质资料：根据地质勘探报告，断面Ⅲ排放口地质分为以下四层：1、4.80米(地面标高)～0.20米，厚4.6米为填土层；2、0.20米～-7.38米，厚7.58米为淤泥质亚粘土层；3、-7.38米～-12.31米，厚4.93米为淤泥质粘土层；4、-12.31米以下为灰色粘土层。三、施工程序及施工技术方案：根据目前鲁班路泵站现场施工具体情况，其施工程序及施工技术方案如下：6 (一)、内侧临时防汛围堰的设置：本工程临时防汛围堰根据施工要求设置，如图所示。目前断面Ⅱ排放流道已施工结束，流道内以浆砌砖堵塞，外侧断面Ⅱ尾端以粘土分层填实挡水。断面Ⅱ顶部填土至地面标高4.60米，上设临时防汛墙（即临时施工围堰，其长度45米左右）；围堰的结构形式为填土夯实，10cm厚C15砼垫层，M10水泥砂浆砌C15砼块，围堰顶宽50cm，砌筑时错缝压茬，墙体内外垂直，按设计要求，临时围堰顶标高5.35米（即围堰高度75cm）。在临时防汛围堰完成并经监理验收合格后，方可拆除前一道防汛墙，以策安全。鉴于打桩工程施工的需要，临时施工围堰设宽4.0米进出口通道一处，采取双层木插板门中间以粘土填实止水。要密切注意气象预报和潮位动向，加强观察，专人值班，如迂险情，应及时、迅速将通道封堵，确保防汛安全。封堵通道所需的粘土料、木插板等平时必须备足，以备不测。(二)、原码头局部拆除：防汛墙外侧原有货运码头，实测东西长46.3米，南北长25米，面积1158平方米，该码头为钢筋混凝土高桩承台结构形式。6 码头设预制方桩88根，其中40×40厘米28根，50×50厘米52根，70×90厘米8根三种几何尺寸，其中斜桩32根，占总桩数的36.4%。桩上侧设承台、系梁及码头顶板，均为钢筋混凝土结构。根据断面Ⅲ排放口施工要求，计划码头东西向拆除35米，码头拆除平面面积875平方米。¬、清理码头现场，包括堆放的预制桩，建筑材料全部搬运清场。、安排混凝土破碎机（俗称象鼻头）一台作业，码头拆除由东向西进行。®、破碎后的混凝土块及碎渣及时起吊以载重汽车外运至业主指定地点。¯、已打入的预制桩拔桩难度较大，采用截桩废除的施工方案，截断位置在河床以下0.8～1.0米，以策船只航行安全。°、潜水员配合施工。(三)、局部拆除防汛墙：根据施工需要，计划拆除防汛墙35米，如图所示。(四)、断面Ⅲ桩基施工：断面Ⅲ桩基：350×500×1600mm板桩300×500×1600mm板桩350×350×1800mm转角桩400×400×16000mm方桩沉桩前应处理高空和地下障碍物，在桩机移动的路线上，地面应平整，地基松软应作处理，铺筑骨料或铺路基箱板等加强措施，确保桩机的稳定。桩基施工应先施打400×400mm方桩后施打板桩，并由北向南顺序施打；方桩施打完毕后，即开始施打板桩，按设计要求由起始板桩开始，由北向南按次逐渐向南施打。断面Ⅲ防汛墙下侧基桩施打时，要局部搭设临时支架，要充分考虑潮位涨落及桩顶高程等因素，以利桩机的周转运输，避免沉桩过程中受干扰，同时要注意承台施工因素避免冲突。1、打入桩施工工艺流程：6 打入桩施工准备—Õ地基平整—Õ打桩机支架就位—Õ桩的搬运、起吊—Õ喂桩—Õ测量校正—Õ施打—Õ质量检验。2、打入桩的施工方法和技术措施：¬、一般规定：定桩基轴线，应从基线开始，量测基线必须与控制平面位置的基线网相联系；其中所设水准点的数量不宜少于2个。定桩基轴线并填写记录，桩基轴线定位允许偏差：a、桩基的轴线2cm；b、单排桩轴线1cm。桩基轴线和桩位样桩的定位点，宜设置在不受打桩影响的地点。在施工过程中应经常作系统的检查，定位点需要移动时，应先检查其正确性，并作好测量记录。打桩宜采用重锤轻击。、地基处理和打桩机支架就位：应验算地基承载力，必要时应采取铺筑骨料层或铺路基箱板等加强措施，以满足桩机的接地压力。打桩机就位后，连接件要复查，确保桩机安全，桩位有偏差时应用木块垫实。本工程控制桩重为400×400×16000mm方桩，桩重在6.5～7.0吨，采用JVS100履带三点式打桩机一台，技术参数如下：序号项目单位参数1柴油锤型号D25～23/332上活塞重公斤25003每次打击能量NM78970～399754打击次数次/min37～525作用在桩上的最大爆炸力KN13046油耗（柴油）L/h8打桩时应详细、准确地填写打桩记录，特别注意最后贯入度，即最后50cm桩长的锤击高度及桩的贯入度。测量桩的最后贯入度应在下列正常条件下进行。a、桩顶没有破坏；b、锤击没有偏心；6 c、锤的落距符合规定；d、桩帽和弹性垫层等正常。3、质量检验与质量标准：桩打入后，嵌入基础以外的桩身不得劈裂。打入桩的允许偏差，不得超过下表规定的数值。打入桩允许偏差项次检查项目规定值或允许偏差检查方法1基础桩位（mm）1/2边长，且不大于250以承台设计纵、横中心线检查，开挖后检查总桩数的20%。排架桩位（mm）50以设计中心检查纵横方向。2桩尖高程（mm）不低于设计规定查打桩记录贯入度（mm）3直桩倾斜度1/100用垂线检查板桩施打后，灌浆段双凹槽内空隙以细石混凝土充填。(五)、L1～L8梁施工：L1、L2、L3梁断面尺寸600×700mm；L4、L8梁对称布置，梁断面尺寸625×1000mm；其梁长L4=10m，L8=10.817m；L5、L6、L7梁断面尺寸600×1000m；其梁长L5=10.056m，L6=10.212m，L7=10.461m；按设计图C07-HC-13配筋，按常规施工。(六)、挖土方并设置C20模袋混凝土：在L1～L8梁浇筑后，使板桩与梁联成一体，形成框架，具备了挖除过水断面内的水下土方的施工条件，用抓斗在水中挖土时应遵照水下施工有关规定执行，并组织潜水员配合整理；土方开挖结束并整平后，铺设碎石基层，厚20cm，上铺C20模袋混凝土，厚30cm；模袋布采用型号WXSM-300，由专业厂家定制，模袋混凝土浇筑时，由厂家进行现场技术指导，以保证施工质量。水下作业各工序，均需潜水员密切配合。6 (七)、现浇断面Ⅲ钢筋混凝土顶板及防汛墙：施工按常规进行。1、搭设f48×3.5钢管脚手支架；2、设置底模；3、绑扎钢筋；4、浇筑砼，并养护；5、支架模板拆除。(八)、排放口沿黄浦江两侧锥坡模袋砼按自然坡铺设，按常规施工。根据施工进度安排，自99年11月10日施工准备至次年三月上旬结束，施工期115天，其中考虑到基桩施工中的不利因素及水下施工难度，预留15天。四、安全生产与文明施工：安全生产是关系到职工生命安全和国家财产不受损失的大事，在排放口断面Ⅲ及外排口码头局部拆除工程施工中，应作为重要内容来研究，必须进一步贯彻落实安全生产责任制，各部门要明确安全生产责任，多形式开展安全生产宣传教育。1、根据工程特点，进行有针对性的全面的安全技术交底，特别对防汛墙的局部拆除与复建、打桩机的作业、潜水员的水下配合，一定要切实注意，要有自我安全保护意识。2、施工现场安全检查制度：项目部每旬检查一次，施工分队每三天检查一次。检查中发现的事故隐患立即整改，做到定人、定措施、定时间如期整改并书面反馈。3、排放口断面Ⅲ工程施工要密切保持与有关部门的联系，并办妥有关批准手续。4、严格按有关安全操作规程及法规要求进行施工，杜绝违章作业。5、对施工机械应经常进行维修保养，使其经常处于良好的技术状态，严禁机械带病作业。6、密切注意潮位变化，收听天气预报，及时做好安排。7、文明施工是体现一个企业的形象和管理水平，必须十分重视。8、文明施工，礼貌待人，方便于人，与周围居民要搞好协调工作，发现矛盾及时妥善解决。6 排放口断面Ⅲ及外排口码头局部拆除施工进度表序号项目施工时间（天）施工时间具体安排备注1999年11月12月2000年1月2月3月上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬1施工准备、设备进场202基桩施打15+10由于地基因素,考虑预留10天.3挖表层土、凿桩头、联系梁压浆154养护及第二次挖土至标高-0.3m105模袋砼“A、B、C、D”施工10+5水下施工考虑5天不利因素.6顶板砼浇筑（支架、模板、钢筋等）157恢复防汛墙、码头拆除模袋砼“E”施工108扫尾、验收5合计1156
