建筑工程全专业最全隐蔽验收项目及内容(鲁班奖标准) 15页

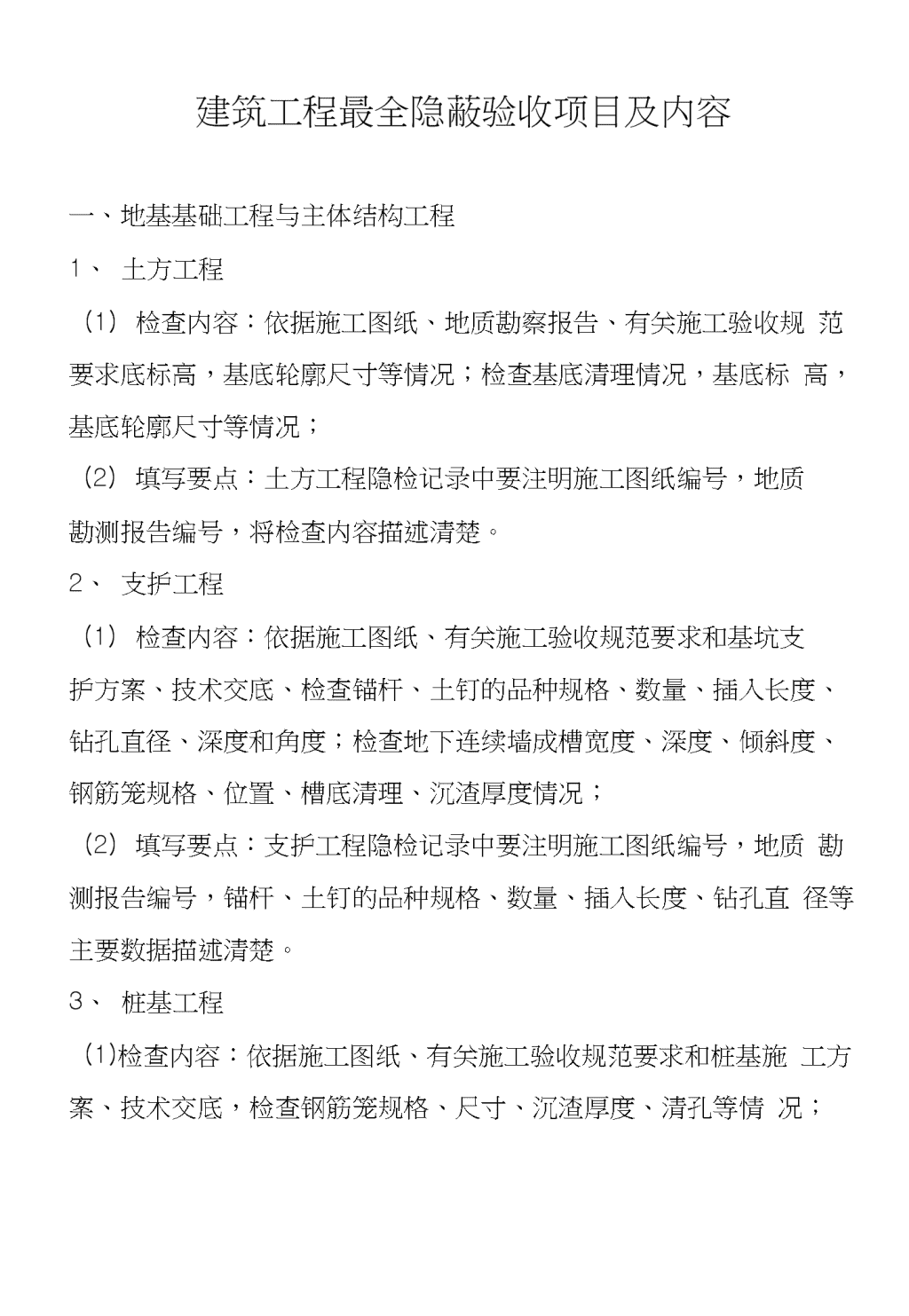

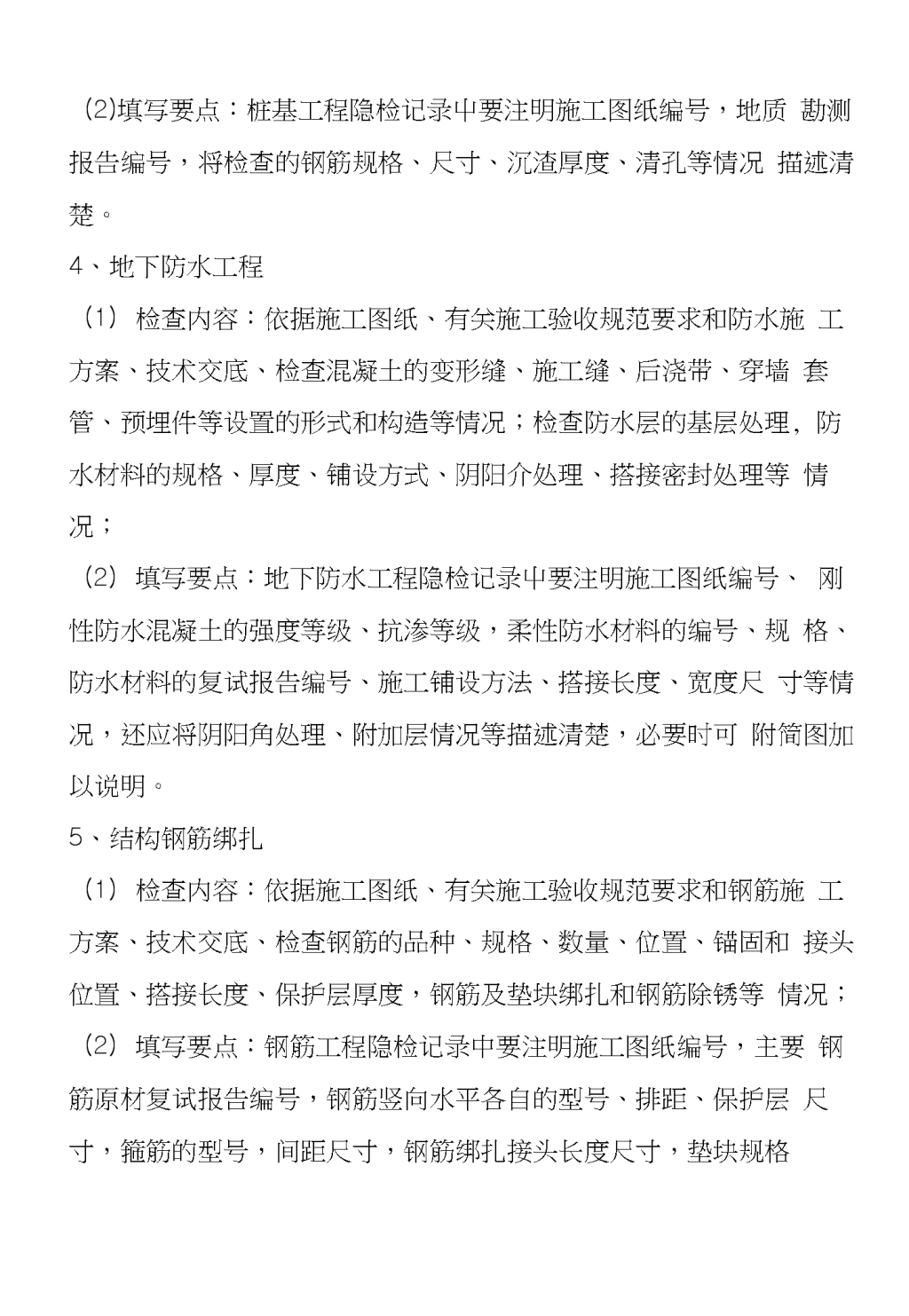

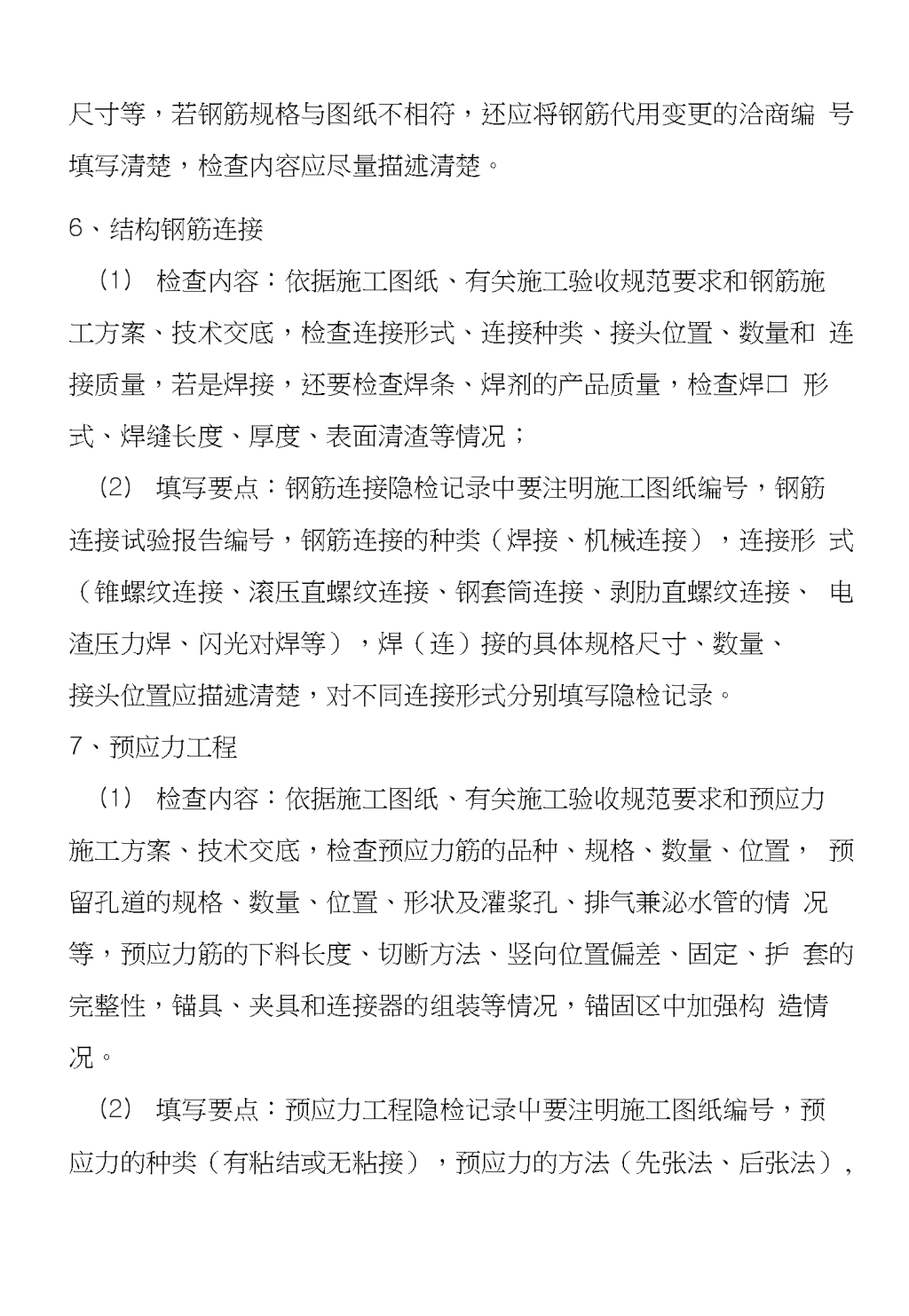

建筑工程最全隐蔽验收项目及内容一、地基基础工程与主体结构工程1、土方工程(1)检查内容：依据施工图纸、地质勘察报告、有关施工验收规范要求底标高，基底轮廓尺寸等情况；检查基底清理情况，基底标高，基底轮廓尺寸等情况；(2)填写要点：土方工程隐检记录中要注明施工图纸编号，地质勘测报告编号，将检查内容描述清楚。2、支护工程(1)检查内容：依据施工图纸、有关施工验收规范要求和基坑支护方案、技术交底、检查锚杆、土钉的品种规格、数量、插入长度、钻孔直径、深度和角度；检查地下连续墙成槽宽度、深度、倾斜度、钢筋笼规格、位置、槽底清理、沉渣厚度情况；(2)填写要点：支护工程隐检记录中要注明施工图纸编号，地质勘测报告编号，锚杆、土钉的品种规格、数量、插入长度、钻孔直径等主要数据描述清楚。3、桩基工程(1)检查内容：依据施工图纸、有关施工验收规范要求和桩基施工方案、技术交底，检查钢筋笼规格、尺寸、沉渣厚度、清孔等情况； (2)填写要点：桩基工程隐检记录屮要注明施工图纸编号，地质勘测报告编号，将检查的钢筋规格、尺寸、沉渣厚度、清孔等情况描述清楚。4、地下防水工程(1)检查内容：依据施工图纸、有关施工验收规范要求和防水施工方案、技术交底、检查混凝土的变形缝、施工缝、后浇带、穿墙套管、预埋件等设置的形式和构造等情况；检查防水层的基层处理,防水材料的规格、厚度、铺设方式、阴阳介处理、搭接密封处理等情况；(2)填写要点：地下防水工程隐检记录屮要注明施工图纸编号、刚性防水混凝土的强度等级、抗渗等级，柔性防水材料的编号、规格、防水材料的复试报告编号、施工铺设方法、搭接长度、宽度尺寸等情况，还应将阴阳角处理、附加层情况等描述清楚，必要时可附简图加以说明。5、结构钢筋绑扎(1)检查内容：依据施工图纸、有关施工验收规范要求和钢筋施工方案、技术交底、检查钢筋的品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度，钢筋及垫块绑扎和钢筋除锈等情况；(2)填写要点：钢筋工程隐检记录中要注明施工图纸编号，主要钢筋原材复试报告编号，钢筋竖向水平各自的型号、排距、保护层尺寸，箍筋的型号，间距尺寸，钢筋绑扎接头长度尺寸，垫块规格 尺寸等，若钢筋规格与图纸不相符，还应将钢筋代用变更的洽商编号填写清楚，检查内容应尽量描述清楚。6、结构钢筋连接（1）检查内容：依据施工图纸、有关施工验收规范要求和钢筋施工方案、技术交底，检查连接形式、连接种类、接头位置、数量和连接质量，若是焊接，还要检查焊条、焊剂的产品质量，检查焊口形式、焊缝长度、厚度、表面清渣等情况；（2）填写要点：钢筋连接隐检记录中要注明施工图纸编号，钢筋连接试验报告编号，钢筋连接的种类（焊接、机械连接），连接形式（锥螺纹连接、滚压直螺纹连接、钢套筒连接、剥肋直螺纹连接、电渣压力焊、闪光对焊等），焊（连）接的具体规格尺寸、数量、接头位置应描述清楚，对不同连接形式分别填写隐检记录。7、预应力工程（1）检查内容：依据施工图纸、有关施工验收规范要求和预应力施工方案、技术交底，检查预应力筋的品种、规格、数量、位置，预留孔道的规格、数量、位置、形状及灌浆孔、排气兼泌水管的情况等，预应力筋的下料长度、切断方法、竖向位置偏差、固定、护套的完整性，锚具、夹具和连接器的组装等情况，锚固区中加强构造情况。（2）填写要点：预应力工程隐检记录屮要注明施工图纸编号，预应力的种类（有粘结或无粘接），预应力的方法（先张法、后张法）, 锚具的规格型号，预应力筋的长度尺寸，预埋垫板的尺寸等，将检查内容描述清楚。8、钢结构（网架）工程（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查地脚螺栓规格、位置、埋设方法、紧固情况等;防火涂料涂装基层的涂料遍数及涂层厚度；网架焊接球节点的连接方式、质量情况；网架支座锚栓的位置、支撑垫块的种类及锚栓的紧固情况等；（2）填写要点：钢结构（网架）工程隐检记录中要注明施工图纸编号，主要材料的型号规格，主要原材料的复试报告编号，将检查内容描述清楚。9、外墙内（外）保温构造节点做法（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查构造节点的连接方法等情况；（2）填写要点：隐检记录中要注明施工图纸编号、保温材料的种类规格、厚度，可附与外墙板连接的节点简图等。将检查内容描述清楚。二、建筑装饰装修工程1、地面工程（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查各基层（垫层、找平层、隔离层、填充层）的 材料品种、规格、铺设厚度、铺设方式、坡度、标高、表面情况、节点密封处理等情况；(2)填写要点：地面工程隐检记录中要注明施工图纸编号，地面铺设的类型(石材地面、木材地面、水泥地面、板材地面)，材料的品种规格等，将检查内容描述清楚。2、厕浴防水(1)检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查基层表面含水率、地漏、套管、卫生器具根部、阴阳角等部位的处理情况，防水层墙面的涂刷情况。(2)填写要点：厕浴防水隐检记录中要注明施工图纸编号，防水材料的复试报告编号，防水材料的品种、涂刷厚度，玻钎布的搭接宽度，地漏、套管、工生器具根部附加层的情况，防水层从地面延伸到墙面的高度尺寸等，将检查内容描述清楚。3、抹灰工程(1)检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查具有加强措施的材料规格、固定方法、搭接情况等；(2)填写要点：抹灰工程隐检记录中要注明施工图纸编号，水泥复试报告编号，应将不同材料交接处表面的抹灰釆取防止开裂的加强措施描述清楚。4、门窗工程 （1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查预埋件和锚固件、螺栓等数量、位置、间距、埋设方式，与框的连接方式、防腐处理、缝隙的嵌填、密封材料的粘结等情况；（2）填写要点：门窗工程隐检记录中要注明施工图纸编号，门窗的类型（木门窗、铝合金门窗、塑料门窗、玻璃门、金属门、防火门），预埋件和锚固件的位置，木门窗预埠木砖的防腐处理、与墙体间缝隙的填嵌材料、保温材料等；金属门窗的预埋件位置、埋设方式、密封处理等情况；塑料门窗内衬型钢的壁厚尺寸，门窗框、副框和扇和安装固定片活膨胀螺栓的数量等情况要描述清楚；特种门窗的防火防腐处理，与框的连接方式等。5、吊顶工程（1）检查内容：依据二次设计施工图纸、有关施工验收规范要求和施工方案、技术交底，检查吊顶龙骨材质、规格、间距、连接固定方式、表面防火防腐处理、吊顶材料外观质量情况、接缝和角缝情况等；（2）填写要点：吊顶工程隐检记录中要注明施工图纸编号，洽商记录编号，吊顶类型（明龙骨吊顶、暗龙骨吊顶），采用骨架类型（轻钢龙骨、铝合金龙骨、木龙骨等），吊顶材料的种类（石膏板、金属板、矿棉板、塑料板、玻璃板），材料的规格，吊杆、龙骨的材质、规格、安装间距及连接方式，金属吊杆、龙骨表而的防腐处 理，木龙骨的防腐、防火处理等情况描述清楚，吊顶内的各种管道设备的检查及水管试压等情况也应描述清楚。6＞轻质隔墙工程（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查预埋件、连接件、拉结筋的位置、数量、连接方法、与周边墙体及顶棚的连接、龙骨连接、间距、防火防腐处理,填充材料设置等情况；（2）填写要点：轻质隔墙工程隐检记录中要注明施工图纸编号，轻质隔墙的类型（板材隔墙、骨架隔墙、活动隔墙、玻璃隔墙），板材种类（复合轻质隔墙板、石膏空心板、预制或现制钢丝网水泥板等），规格型号，预埋件、连接件的位置及连接方法应描述清楚。7、饰面板（砖）工程（1）检查内容：依据二次设计施工图纸、有关施工验收规范要求和施工方案、技术交底，检查预埋件（后置埋件）、连接件规格、数量、位置、连接方法、防腐处理、防火处理等情况，有防水构造要求的应检查防水层、找平层的构造做法；（2）填写要点：饰面板（砖）工程隐检记录中要注明施工图纸编号，饰面工程材料的种类（石材、木装饰墙、软包墙、金属板墙）,板材的规格、龙骨间距等，将检查内容描述清楚。8、细部工程（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查预埋件或后置埋件的数量、规格、位置等情况; 用方木制成的搁栅骨架和防腐处理，螺钉防锈处理等情况；(2)填写要点：细部工程隐检记录中要注明施工图纸编号，材料的种类，有无特殊耍求；护栏扶手、橱柜、窗帘盒、窗台板等安装的预埋件的数量、规格、位置及连接方法，将检查内容描述清楚。9、幕墙工程(1)检查内容：依据二次设计施工图纸、有关施工验收规范要求和施工方案、技术交底，检查构件与主体结构的连接节点的安装；幕墙四周、幕墙表面与主体结构Z间间隙节点的安装；幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装；幕墙防雷接地节点的安装等情况；(2)填写要点：幕墙工程隐检记录中要注明施工图纸编号，幕墙类型(玻璃幕墙、金属幕墙、石材幕墙)，主要材料的规格型号，预埋件具体位置，主体结构与立柱、立柱与横梁连接节点安装及防腐处理；防雷节点的位置，防火、防水、保温情况等，将检查内容描述清楚。三、建筑屋面工程1、屋面细部(1)检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查屋面基层、找平层、保温层的情况，材料的品种、规格、厚度、铺贴方式、附加层、天沟、泛水和变形缝处细部做法、密封部位的处理等情况； (2)填写要点：屋而细部隐检记录中要注明施工图纸编号，屋面基层情况，找平层坡度，保温材料的厚度、规格尺寸，将检查内容描述清楚。2、屋面防水(1)检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查基层含水率、防水层的材料品种、规格、厚度、铺贴方式等情况；(2)填写要点：屋面防水隐检记录中要注明施工图纸编号，防水材料复试编号，防水材料的品种、规格型号，防水卷材搭接长度、上下层错开搭接尺寸等，附加层、细部及密封部位处理等描述清楚。四、建筑给水、排水及采暖工程1、隐蔽工程检查项目的划分隐蔽工程检查项目的划分一般按系统、安装部位和时间、工序进行。(1)检查的项目按系统分为子分部和分项工程，详细划分情况可参考《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2015)中附录A的要求；(2)每个了分部、分项工程检查、记录应按施工部位(分区、层、段或干、支管)和安装时间、工序的先后顺序进行；(3)一般情况下，不同类型建筑的施工检查项目可按以下情况进行划分：①各子分部工程的系统干管应作为一个项目检查一次; ①多层民用住宅工程可按不同的子分部工程，每一单元的立、支管安装作为一个项目检查一次；②高层民用住宅工程可按不同的子分部工程、分系统进行检查，每个系统可将6-7个层的立、支管安装作为一个项目检查一次；④多层公用建筑工程可按不同的子分部工程，每个系统的管道安装作为一个项目检查一次；⑤高层公用建筑工程可按不同的子分部工程，分系统进行检查，每个系统可将10-12个层的立、支管安装作为一个项目检查一次。2、主要隐检项目及内容（1）直埋于地下或结构中，暗敷设于沟槽、管井、不进人吊顶内的给水、排水、雨水、釆暖、消防管道和相关设备，以及有关防水要求的套管：检查管材、管件、阀门、设备的材质与型号、安装位置、标高、坡度；防水套管的定位及尺寸；管道连接做法及质量；附件使用，支架固定，以及是否已按照设计要求及施工规范规定完成强度严密性、冲洗等试验；（2）有绝热、防腐要求的给水、排水、采暖、消防、喷淋管道和相关设备：检查绝热方式、绝热材料的材质与规格、绝热管道与支吊顶之间的防结露措施、防腐处理材料及做法等；（3）埋地的采暖、热水管道，在保温层、保护层完成后，所在部位进行回填之前，应进行隐检：检查安装位置、标高、坡度；支架做法；保温层、保护层设置等。五、建筑电气工程 1、主要隐检项目及内容(1)埋于结构内的各种电线导管：检查导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、管盒固定、管口处理、敷设情况、保护层、需焊接部位的焊接质量等；(2)利用结构钢筋做的避雷引下线：检查轴线位置、钢筋数量、规格、搭接长度、焊接质量、与接地极、避雷网、均压环等连接点的焊接情况等；(1)等电位及均压环暗埋：检查使用材料的品种、规格、安装位置、连接方法、连接质量、保护层厚度等；(2)接地极装置埋设：检查接地极的位置、间距、数量、材质、埋深、接地极的连接方法、连接质量、防腐情况等;(3)金属门窗、幕墙与避雷引下线的连接：检查连接材料的品种、规格、连接位置和数量、连接方法和质量等；(4)不进人吊顶内的电线导管：检查导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、固定方法、固定间距等；(5)不进人吊顶内的线槽：检查材料品种、规格、位置、连接、接地、防腐、固定方法、固定间距及与其他管线的位置关系等；(6)直埋电缆：检查电缆的品种、规格、埋设方法、埋深、弯曲半径、标桩埋设情况等； (1)不进人和电缆沟敷设电缆：检查电缆的品种、规格、弯曲半径、固定方法、固定间距、标识情况等。2、隐蔽工程检查方法(1)敷设在素土内的线管和电缆应分块、分区检查；(2)敷设在混凝土内的线管应随土建进度分墙体、顶板检查(3)敷设在混凝土内的防雷接地、引线及均压环应分层或分区随土建进度检查；(4)-次设备接地、防静电、等电位、地槽、门窗接地应分层或分区检查；(5)吊顶内的配管、线槽、桥架、母线安装应分层或分区检查；(6)封闭竖井内的配管、线槽、桥架、母线安装应按井号或电气回路检查。六、通风与空调工稈1、敷设于竖井内、不进人吊顶内的风道(包括各类附件、部件、设备等)：检查风道的标高、材质、接头、接口严密性，附件、部件安装位置，支、吊、托架安装、固定，活动部位是否灵活可靠、方向是否正确，风道分支、变径处理是否合理，是否符合要求，是否已按照设计要求及施工规范规定完成风管的漏光、漏风检测，空调水管道的强度严密性、冲洗等试验。2、有绝热、防腐要求的风管、空调水管及设备：检查绝热形式与做法、绝热材料的材质和规格、防腐处理材料及做法。绝热管道与 支吊架之间应垫绝热衬垫或经防腐处理的木衬垫，其厚度应与绝热层厚度相同，表面平整，衬垫接合面的空隙应填实。七、电梯工程检查电梯承重梁、起重吊环埋设；电梯钢丝绳头灌注；电梯井道内导轨、层门的支架、螺栓埋设等。八、智能建筑工程1、埋在结构内的各种电线导管：检查导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、敷设情况、保护层等。2、不能进人吊顶内的电线导管：检查导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、固定方法、固定间距等。3、不能进人吊顶内的线槽：检查其品种、规格、位置、连接、接地、防腐、固定方法、固定间距等。4、直埋电缆：检查电缆的品种、规格、埋设方法、埋深、弯曲半径、标桩埋设情况等。5、不进人的电缆沟敷设电缆：检查电缆的品种、规格、弯曲半径、固定方法、固定间距、标识情况等。九、建筑节能工程1墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：保温层附着的基层及其表面处理、保温材料粘结或固定、锚固件、增强网铺设、墙体热桥部位处理、 预置保温板或预制保温墙板的板缝及构造节点、现场喷涂或浇注有机类保温材料的界面、被封闭的保温材料厚度、保温隔热砌块填充墙体以面饰面层等。2、幕墙节能工程施工中应对下列部位或项目进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：被封闭的保温材料厚度和保温材料的固定、幕墙周边与墙体的接缝处保温材料的填充、构造缝、结构缝、隔汽层、热桥部位、断热节点、单元式幕墙板块间的接缝构造、冷凝水收集和排放构造、幕墙的通风换气製置等。3、建筑外门窗工程施工中，应对门窗框与墙体接缝处的保温填充做法进行隐蔽工程验收，并应有隐蔽工程验收记录和必要的图像资料。4、屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：基层、保温层的敷设方式、厚度、板材缝隙填充质量、屋面热桥部位、隔汽层等。5、地面节能工程应对下列部位进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：基层、被封闭的保温材料厚度、保温材料粘结、隔断热桥部位等。6、采暖系统应随施工进度对节能有关的隐蔽部位或内容（被封闭的采暖保温管道及附件等）进行验收，并应用详细的文字记录和必要的图像资料。7、通风与空调系统应随施工进度对节能有关的隐蔽部位或内容进行验收，并应有详细的文字记录和必要的图像资料。通常主要隐蔽 部位检查内容有：地沟和吊顶内部的管道、配件安装及绝热、绝热层附着的基层及其表面处理、绝热材料粘结或固定、绝热板材的板缝及构造节点、热桥部位处理等。8、空调与采暖系统冷热源和辅助设备及其管道和室外管网系统，应随施工进度与节能有关的隐蔽部位或内容进行验收，并应有详细的文字记录和必要的图像资料。通常主要的隐蔽部位检查内容有：地沟和吊项内部的管道安装及绝热、绝热层附着的基层及其表面处理、绝热材料粘结或固定、绝热板材的板缝及构造节点、热桥部位处理等。说明：市于隐蔽工程涉及到建设工程的各个专业，须进行隐检的项口也非常多，对未做规定的隐检项口，仍应按照相应规范规定进行隐蔽工程的检查、验收。
