鲁班锁(孔明锁)地结构分析报告法之九——经典鲁班锁地通用解法.1 8页

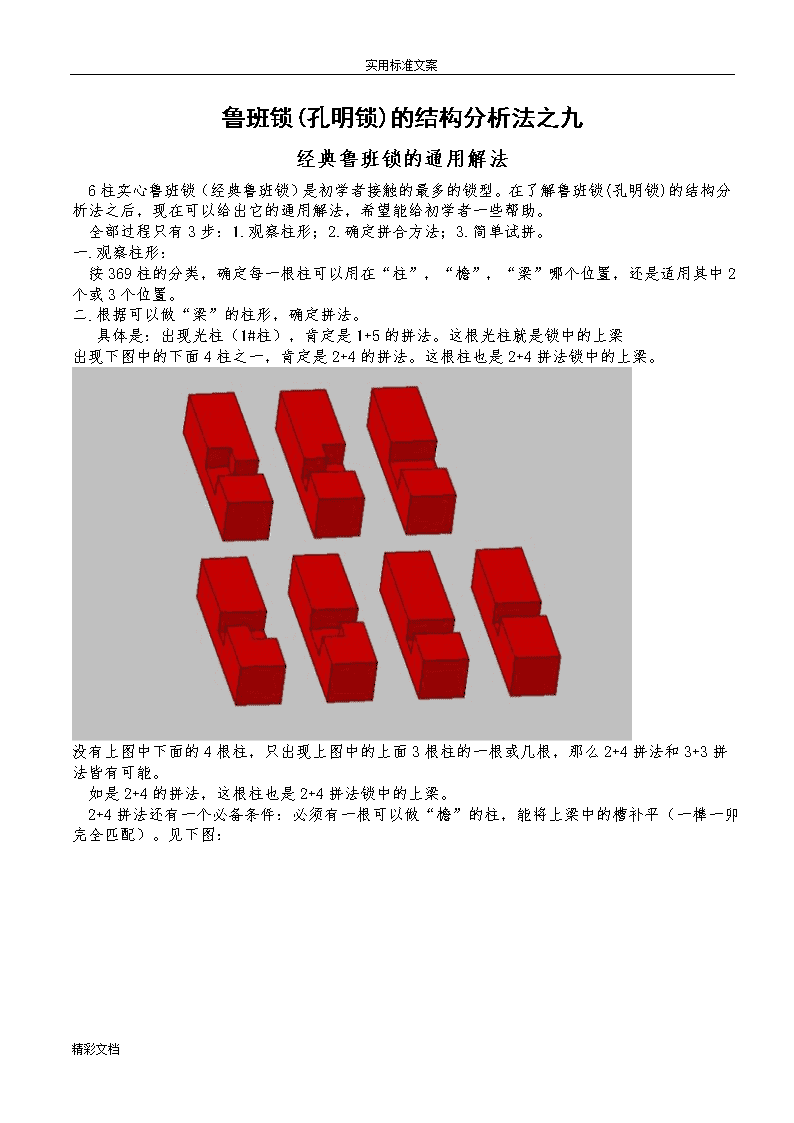

实用标准文案鲁班锁(孔明锁)的结构分析法之九经典鲁班锁的通用解法6柱实心鲁班锁（经典鲁班锁）是初学者接触的最多的锁型。在了解鲁班锁(孔明锁)的结构分析法之后，现在可以给出它的通用解法，希望能给初学者一些帮助。全部过程只有3步：1.观察柱形；2.确定拼合方法；3.简单试拼。一.观察柱形：按369柱的分类，确定每一根柱可以用在“柱”，“檐”，“梁”哪个位置，还是适用其中2个或3个位置。二.根据可以做“梁”的柱形，确定拼法。具体是：出现光柱（1#柱），肯定是1+5的拼法。这根光柱就是锁中的上梁出现下图中的下面4柱之一，肯定是2+4的拼法。这根柱也是2+4拼法锁中的上梁。没有上图中下面的4根柱，只出现上图中的上面3根柱的一根或几根，那么2+4拼法和3+3拼法皆有可能。如是2+4的拼法，这根柱也是2+4拼法锁中的上梁。2+4拼法还有一个必备条件：必须有一根可以做“檐”的柱，能将上梁中的槽补平（一榫一卯完全匹配）。见下图：精彩文档 实用标准文案图中黄色的块就是“檐”和“梁”匹配的榫卯。深蓝色的块是不做要求可以随意安排的活动块，淡兰色是“檐”的固定块。上图也是2+4拼法中的2柱组的全部84种组合。3+3的拼法是2根梁必须成对出现，成准对称形状，如图：图中淡绿色部分是3+3的“梁”必须有的部分，每柱7个深蓝的的块可以不做要求，但必须开出左右向的通道。六柱分好类和拼法确定后，进入下一步试拼阶段。三.试拼合：很简单，就一句话：“梁”“柱”匹配定位。1+5和2+4的拼法都是用“二柱夹下梁，匹配即定位”。用所有可以做“柱”的柱，两两组合，精彩文档 实用标准文案如下图夹住所有可以做下梁的柱。如左右2对榫卯都匹配，基本可确定2“柱”和“下梁”。余下的“檐”自然确定。如不匹配，换柱重试。试拼次数不会超过9次，时间不超过5分钟。3+3的拼法也是：“梁”“柱”匹配试拼，不过是2根“梁”分别和“柱”试拼。方法同上。各柱定位后，拼合次序的确定可按《鲁班锁(孔明锁)的结构分析法之四，五，六》确定。精彩文档 实用标准文案经典鲁班锁的通用解法举例这是一个网上看到的6柱实心锁，较为复杂，用来做结构分析法的实用举例正好合适：第一步：给各柱分类：有2种记录方法。第一种记录方法：可以作“梁”的柱：1#，2#，5#，6#；可以作“柱”的柱：1#，2#，4#，6#；可以作“檐”的柱：3#，4#，5#，6#；第二种记录方法：1#可以作“梁”和“柱”；2#可以作“梁”和“柱”；3#可以作“檐”；4#可以作“檐”和“柱”；5#可以作“檐”和“梁”6#可以作“檐”，“柱”和“梁”。两种记录方法作用完全相同，可以各取所需。说明3#还可做1+5拼法的梁，这里光柱没有出现，肯定不是1+5拼法。所以不将3#柱列入可做“梁”一类。4#柱在3+3的拼法中不可以用作“柱”，只能作“檐”。第一步给各柱分类后，只有3#柱可定位为“檐”。一般不太复杂的锁，在这一步会有2—3根柱可以直接定位。第二步：确定拼法：光柱没有出现，肯定不是1+5的拼法。1#柱可以（不是肯定）用做2+4拼法的上梁，也有可以与其配套的“檐”2#和5#。可能是2+4拼法。精彩文档 实用标准文案可以作“梁”的柱：有1#，2#，5#，6#四根，都可用做3+3拼法的“梁”，也可能是3+3拼法。第三步：试拼合：1.试2+4拼法：此例2+4拼法中，1#必须做上梁，于是，可以作“柱”的只剩2#，4#，6#三根。“柱”组合只有下面三种：2#，6#的组合，下方无通道，不可以，舍弃；2#与4#和4#与6#的组合，下方都只有1X1的通道。所2#柱不符合做下梁的要求，只能作为“柱”使用。于是柱组合只有2#与4#的组合合适。2柱夹下梁来确定下梁，此时下梁只有5#，6#可用，5#和6#做下梁的结果如下图:5#做下梁时，中间红色的孔无法填补，不合适。只有6#柱做下梁。余一根5#柱未定位，也只余一个“檐”的位置未定。5#只能做“檐”精彩文档 实用标准文案。2根“檐”试验后（只做一次前后檐互换），确定2+4拼法可行。如下图：这是第一种拼合方法。拼合次序是（2#，6#，5#，4#）+（1#，3#）2.试3+3的拼法：第一步中已确定了3+3拼法的2根檐3#和4#。余下的4根柱：1#，2#，5#，6#都可以做3+3拼法的“梁”；适合做3+3拼法的“柱”只有3根：1#，2#，6#。所以5#必须作梁1#柱用作“梁”，2#，6#作“柱”都无法与其配合，所以舍弃。于是1#只能做“柱”使用。余下的2#，5#，6#作梁，由于3+3的梁必须一左一右，所以只有下面2种组合：精彩文档 实用标准文案因5#必须作梁，所以2#，6#的组合舍去。只有5#和6#的梁组合可用。这时2“柱”2“梁”2“檐”都已确定。下面确定“柱”与“梁”的配合：只有2种组合可选，图中右边的组合，5#梁的红色孔无法填补，舍弃。只有图的左边组合合适。简单配好2个“檐”后，2个三柱组如下图：拼合的锁如下图：精彩文档 实用标准文案这是第二种拼合方法。拼合次序是（2#，6#，3#）+（1#，5#，4#）最后结论：此6柱组合有2种拼法，1种是2+4的拼法；另一种是3+3的拼法。我写这个帖子用了约一小时（除做图外）。估计按图拼锁最多也是一小时完成。这就是《鲁班锁(孔明锁)的结构分析法》的实际用途：对任意一个经典鲁班锁都有效：所以也就是经典鲁班锁的通用解法。再次重申具体步骤是：1.给各柱分类，2.确定拼合方式。3.“柱”“梁”试拼合，如果合适即可初步定位4.余下的“檐”做最后检验。此方法是到目前为止在鲁班锁界第一个也是唯一一个用分析的方法来拼合经典鲁班锁的方法。在解经典鲁班锁方面可以和IBM的解锁小软件一拼。精彩文档
