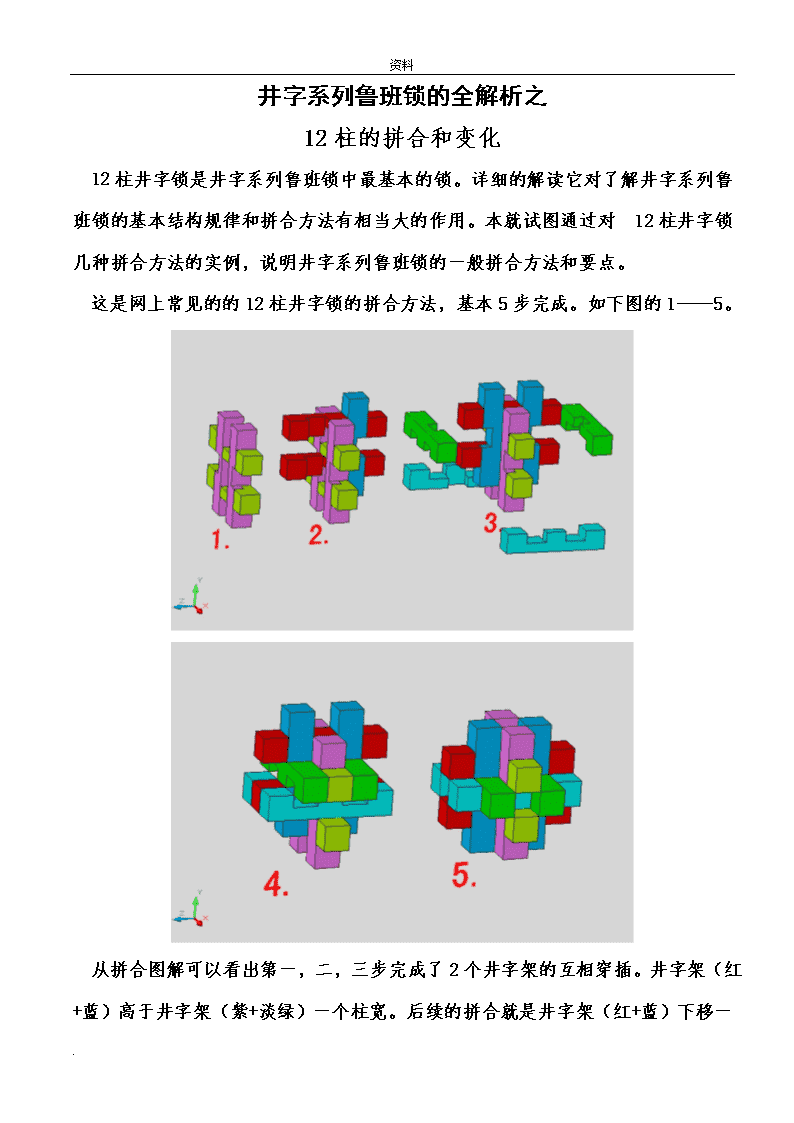

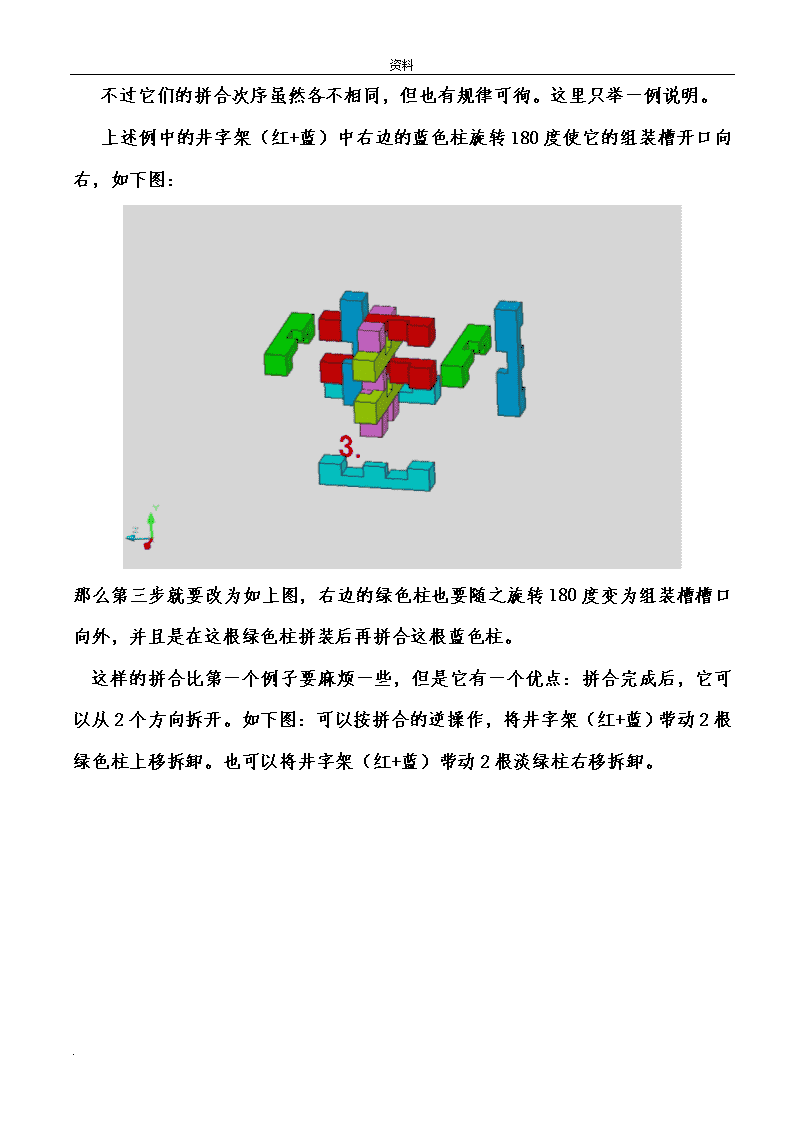

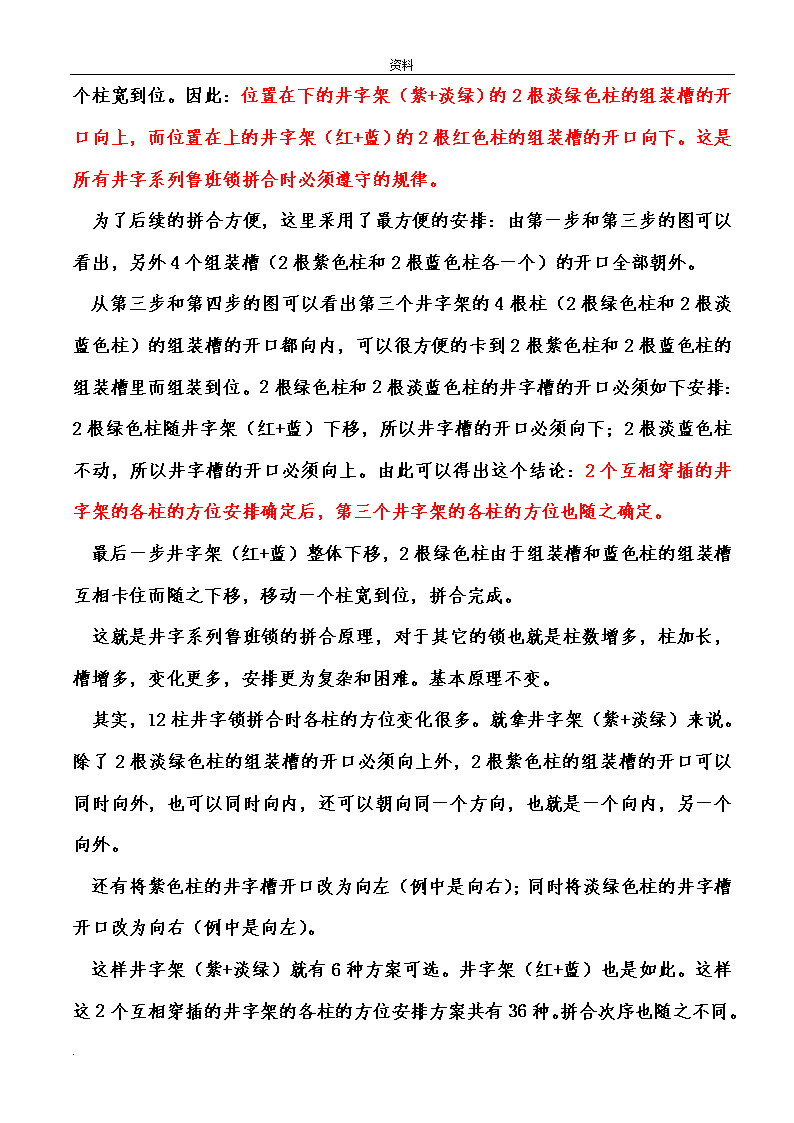

资料井字系列鲁班锁的全解析之12柱的拼合和变化12柱井字锁是井字系列鲁班锁中最基本的锁。详细的解读它对了解井字系列鲁班锁的基本结构规律和拼合方法有相当大的作用。本就试图通过对12柱井字锁几种拼合方法的实例，说明井字系列鲁班锁的一般拼合方法和要点。这是网上常见的的12柱井字锁的拼合方法，基本5步完成。如下图的1——5。从拼合图解可以看出第一，二，三步. 资料完成了2个井字架的互相穿插。井字架（红+蓝）高于井字架（紫+淡绿）一个柱宽。后续的拼合就是井字架（红+蓝）下移一个柱宽到位。因此：位置在下的井字架（紫+淡绿）的2根淡绿色柱的组装槽的开口向上，而位置在上的井字架（红+蓝）的2根红色柱的组装槽的开口向下。这是所有井字系列鲁班锁拼合时必须遵守的规律。为了后续的拼合方便，这里采用了最方便的安排：由第一步和第三步的图可以看出，另外4个组装槽（2根紫色柱和2根蓝色柱各一个）的开口全部朝外。从第三步和第四步的图可以看出第三个井字架的4根柱（2根绿色柱和2根淡蓝色柱）的组装槽的开口都向内，可以很方便的卡到2根紫色柱和2根蓝色柱的组装槽里而组装到位。2根绿色柱和2根淡蓝色柱的井字槽的开口必须如下安排：2根绿色柱随井字架（红+蓝）下移，所以井字槽的开口必须向下；2根淡蓝色柱不动，所以井字槽的开口必须向上。由此可以得出这个结论：2个互相穿插的井字架的各柱的方位安排确定后，第三个井字架的各柱的方位也随之确定。最后一步井字架（红+蓝）整体下移，2根绿色柱由于组装槽和蓝色柱的组装槽互相卡住而随之下移，移动一个柱宽到位，拼合完成。这就是井字系列鲁班锁的拼合原理，对于其它的锁也就是柱数增多，柱加长，槽增多，变化更多，安排更为复杂和困难。基本原理不变。其实，12柱井字锁拼合时各柱的方位变化很多。就拿井字架（紫+淡绿）来说。除了2根淡绿色柱的组装槽的开口必须向上外，2根紫色柱的组装槽的开口可以同时向外，也可以同时向内，还可以朝向同一个方向，也就是一个向内，另一个向外。还有将紫色柱的井字槽开口改为向左（例中是向右）；同时将淡绿色柱的井字槽开口改为向右（例中是向左）。这样井字架（紫+淡绿）就有6种方案可选。井字架（红+蓝）也是如此。这样这2个互相穿插的井字架的各柱的方位安排方案共有36种。拼合次序也随之不同。. 资料不过它们的拼合次序虽然各不相同，但也有规律可徇。这里只举一例说明。上述例中的井字架（红+蓝）中右边的蓝色柱旋转180度使它的组装槽开口向右，如下图：那么第三步就要改为如上图，右边的绿色柱也要随之旋转180度变为组装槽槽口向外，并且是在这根绿色柱拼装后再拼合这根蓝色柱。这样的拼合比第一个例子要麻烦一些，但是它有一个优点：拼合完成后，它可以从2个方向拆开。如下图：可以按拼合的逆操作，将井字架（红+蓝）带动2根绿色柱上移拆卸。也可以将井字架（红+蓝）带动2根淡绿柱右移拆卸。. 资料这样就有了一个比较极端的选择：这2个井字架的4对组装槽的槽口全部同向。因此第三个井字架的组装槽的2对槽口方向也都随之必须相同。如下图：这时的拼合次序如下：第一步：拼好井字架（紫+淡蓝）后就要将和组装槽槽口向内的紫色柱配合的淡蓝色柱装上。. 资料第二步：井字架（红+蓝）的组装槽槽口向内的蓝色柱拼合时，应和与它配合的绿色柱组合后一起组装。如下图。第三步：拼合余下的2根柱。如下图。进行最后一步井字架（红+蓝）带动2根绿色柱整体下移。完成拼合。. 资料上述三种拼合方案的特点比较：第一种方案：优点是拼合方便，常用。缺点是：拼合后的拆卸只有按拼合方向逆操作的一个方向，而且各柱的方位不一，此方法扩展到多柱时较难把握各柱方位。第二种方案：和其余所有的方案一样，优缺点皆不明显。第三钟方案：缺点是拼合很麻烦。优点是拼合后任意一个方向都可以拆开。最大的优点是这个方案的各柱的方位单一。每一向的几个井字架的柱一共只有2个不同的方位，整个锁的柱共6个方位。这个优点在拼合多柱锁时特别明显。而且我用这个方案与CAD软件配合使用很方便的可以通解所有的井字系列鲁班锁。详情待叙述36柱和72柱的拼合时再说。井字系列鲁班锁的变化基本是用将多柱标准锁减柱和将长柱截短这两个方法。例如：常见的14柱（14阿哥）就是36柱标准锁减去22根柱，再将余下的14根柱截去2个柱宽的长度而得；常见的38柱就是72柱标准锁减去34根柱，再将余下的38根柱截去2个柱宽的长度而得。. 资料此12柱锁是井字系列鲁班锁柱数最少的，所以变化很少，这里只举一例：8锁连环：下图是8个标准12柱井字锁的连环结合，按三向，每向2X2X2的方式排列。也有多种拼合方案。本例中选择了最容易拼合的方案。下图是这个锁的结构分解图；三向，每向2片（图中只画出1片，另一片相同）四横四竖的井字架。每一个井字架都是第一个例中的井字架的2X2的组合。. 资料拼合步骤：1.按图拼好2片四横四竖的井字架（紫+淡绿）。插入井字架（红+蓝）的8根蓝色柱和2根红色柱。由于这10根柱处于悬浮状态，所以建议在红色柱下面垫一根一个柱宽的木条作为支撑，如图中下面的2根深绿色的木条。蓝色柱的另一端最好也做一个临时支撑。（下一步后，这个支撑即可以去掉）多柱（36柱以上）的拼合常常用到这个方法。我称其为“搭一个脚手架”。2.拼好井字架（红+蓝）的另外6根红色柱。. 资料3.按下图拼合第三向2片井字架的8根绿色柱和8根淡蓝色柱。抽出2根支撑的木条，将2片井字架（红+蓝）带动8根绿色柱下移。移动一个柱宽到位，拼合即完成。这就是我DIY的实物。. 资料.
