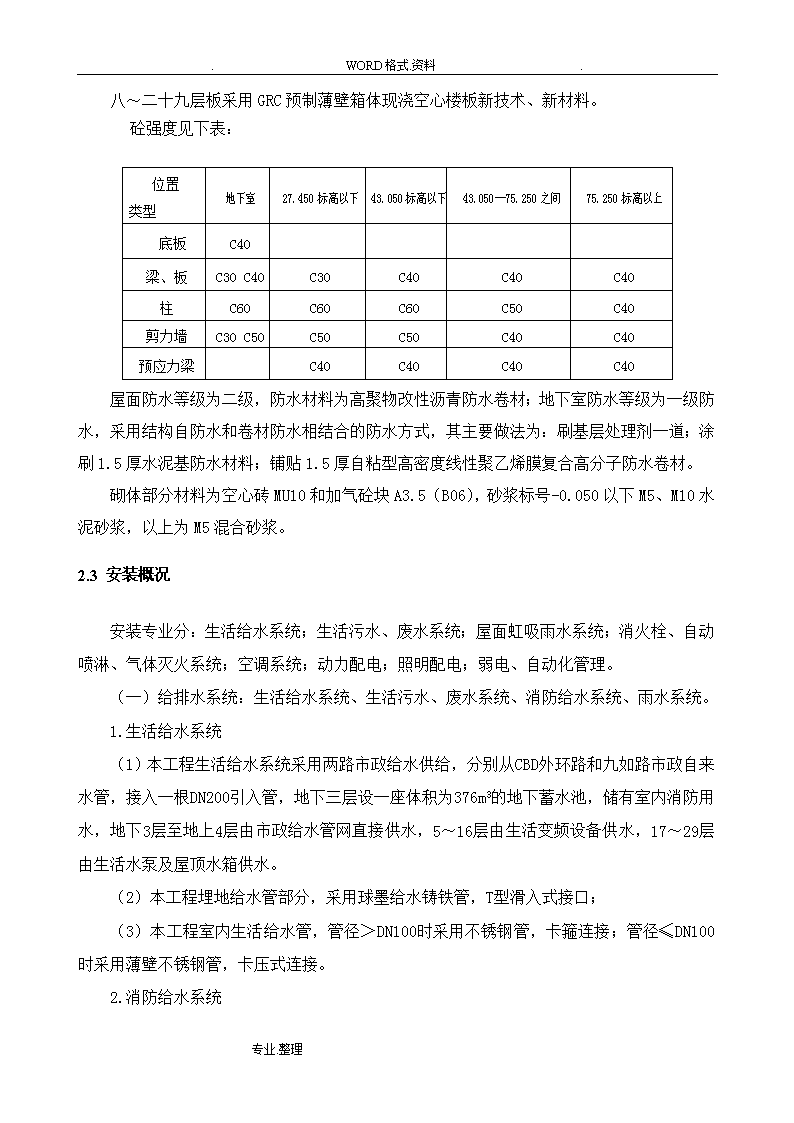

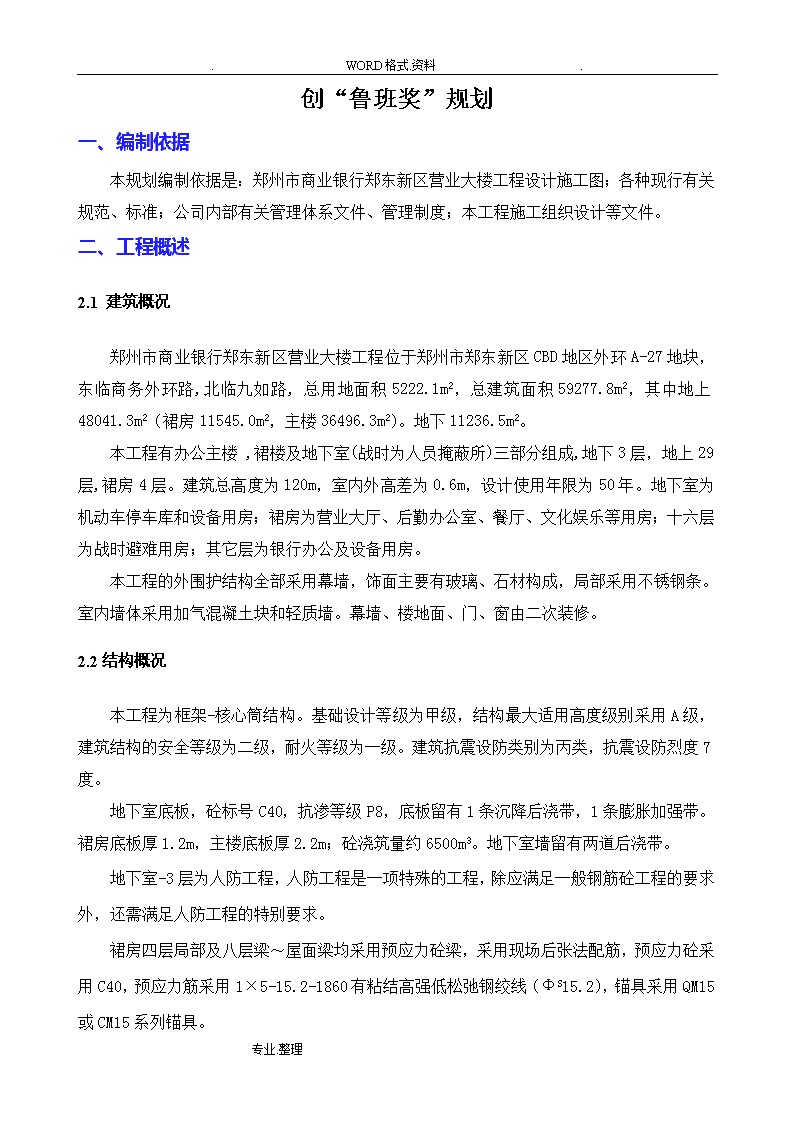

.WORD格式.资料.创“鲁班奖”规划一、编制依据本规划编制依据是：郑州市商业银行郑东新区营业大楼工程设计施工图；各种现行有关规范、标准；公司内部有关管理体系文件、管理制度；本工程施工组织设计等文件。二、工程概述2.1建筑概况郑州市商业银行郑东新区营业大楼工程位于郑州市郑东新区CBD地区外环A-27地块，东临商务外环路,北临九如路,总用地面积5222.1m2，总建筑面积59277.8m2，其中地上48041.3m2（裙房11545.0m2，主楼36496.3m2）。地下11236.5m2。本工程有办公主楼,裙楼及地下室(战时为人员掩蔽所)三部分组成,地下3层，地上29层,裙房4层。建筑总高度为120m，室内外高差为0.6m，设计使用年限为50年。地下室为机动车停车库和设备用房；裙房为营业大厅、后勤办公室、餐厅、文化娱乐等用房；十六层为战时避难用房；其它层为银行办公及设备用房。本工程的外围护结构全部采用幕墙，饰面主要有玻璃、石材构成，局部采用不锈钢条。室内墙体采用加气混凝土块和轻质墙。幕墙、楼地面、门、窗由二次装修。2.2结构概况本工程为框架-核心筒结构。基础设计等级为甲级，结构最大适用高度级别采用A级，建筑结构的安全等级为二级，耐火等级为一级。建筑抗震设防类别为丙类，抗震设防烈度7度。地下室底板，砼标号C40，抗渗等级P8，底板留有1条沉降后浇带，1条膨胀加强带。裙房底板厚1.2m，主楼底板厚2.2m；砼浇筑量约6500m3。地下室墙留有两道后浇带。地下室-3层为人防工程，人防工程是一项特殊的工程，除应满足一般钢筋砼工程的要求外，还需满足人防工程的特别要求。裙房四层局部及八层梁～屋面梁均采用预应力砼梁，采用现场后张法配筋，预应力砼采用C40，预应力筋采用1×5-15.2-1860有粘结高强低松弛钢绞线（ΦS15.2），锚具采用QM15或CM15系列锚具。专业.整理 .WORD格式.资料.八～二十九层板采用GRC预制薄壁箱体现浇空心楼板新技术、新材料。砼强度见下表：位置类型地下室27.450标高以下43.050标高以下43.050—75.250之间75.250标高以上底板C40梁、板C30C40C30C40C40C40柱C60C60C60C50C40剪力墙C30C50C50C50C40C40预应力梁C40C40C40C40屋面防水等级为二级，防水材料为高聚物改性沥青防水卷材；地下室防水等级为一级防水，采用结构自防水和卷材防水相结合的防水方式，其主要做法为：刷基层处理剂一道；涂刷1.5厚水泥基防水材料；铺贴1.5厚自粘型高密度线性聚乙烯膜复合高分子防水卷材。砌体部分材料为空心砖MU10和加气砼块A3.5（B06），砂浆标号-0.050以下M5、M10水泥砂浆，以上为M5混合砂浆。2.3安装概况安装专业分：生活给水系统；生活污水、废水系统；屋面虹吸雨水系统；消火栓、自动喷淋、气体灭火系统；空调系统；动力配电；照明配电；弱电、自动化管理。（一）给排水系统：生活给水系统、生活污水、废水系统、消防给水系统、雨水系统。1.生活给水系统（1）本工程生活给水系统采用两路市政给水供给，分别从CBD外环路和九如路市政自来水管，接入一根DN200引入管，地下三层设一座体积为376m3的地下蓄水池，储有室内消防用水，地下3层至地上4层由市政给水管网直接供水，5～16层由生活变频设备供水，17～29层由生活水泵及屋顶水箱供水。（2）本工程埋地给水管部分，采用球墨给水铸铁管，T型滑入式接口；（3）本工程室内生活给水管，管径＞DN100时采用不锈钢管，卡箍连接；管径≤DN100时采用薄壁不锈钢管，卡压式连接。2.消防给水系统专业.整理 .WORD格式.资料.本工程的消防给水系统由消火栓给水系统和自动喷水灭火系统两部分组成，消防管采用热镀锌钢管，丝接、法兰及卡箍式连接。生活水泵房设在地下三层内，湿式报警阀设在水泵房及避难层内，室外生活给水管网与消防管网合用，并成环状布置，管径DN200，室外设三套地下室消火栓，其间距不大于120m，喷淋系统设三套地下室水泵接合器，消火栓系统各分区分别设三套地下式水泵接合器。（1）消火栓给水系统本工程消火栓给水系统采用分区供水，地下3层～15层为低区，16～29层为高区，初期火灾用水均由屋顶水箱供给。（2）自动喷水灭火系统本工程从地下三层至顶层，各层除小于5㎡卫生间及不宜用水扑救的场所外，其它部位均设自动喷水灭火系统，初期火灾用水由屋顶水箱供给；地下室采用玻璃闭式喷头，喷头向上安装，其它部位采用吊顶型玻璃球闭式喷头，其中中厅环廊、公共娱乐场所、十九层以上各层均采用快速响应喷头。3.污水系统（1）地下室排水由污水泵提升后排出，其中地下一层卫生间采用真空排水系统。（2）室内排水管采用SL-I型外涂塑球墨排水铸铁管，柔型接口连接；压力排水管采用钢塑复合管，卡箍连接。（3）四层以下卫生间生活污水系统采用单立管伸顶通气系统排至室外。（4）四层以上卫生间生活污水系统采用专用通气管系统。4.雨水系统雨水排放采用虹吸雨水排水系统，雨水管采用钢塑复合管，卡箍连接。（二）电气消防系统：消防报警控制系统。本工程电气消防系统由消防报警控制系统组成，该系统采用3102智能型全总线火灾报警控制系统产品,设有温感和烟感探测器,设备采用控制模块控制,具有智能和联动控制功能,气体灭火自成系统独立报警控制器完成整个保护区域报警、联动及喷放过程，并与大楼消防主机联网。消防报警系统应设专用接地线，保证系统接地的可靠性。（三）电气系统：高、低压变配电系统、照明系统、防雷、接地系统。专业.整理 .WORD格式.资料.本工程由配电系统（包括冷冻机、水泵、消防动力、中央监控、电梯、风机等的配电）、照明系统、防雷、接地系统组成。1.负荷等级划分该建筑物属一类建筑，供电负荷等级分为三级，其中一级负荷有消防控制、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、自动灭火系统、应急照明、疏散指示等消防用电；二级负荷有客梯、生活水泵用电；三级负荷为除一、二级负荷以外的负荷。2.电源本工程要求由市电提供二路独立10KV三相电源，电缆埋地引入；另加设置一台常用输出功率为1200KW的快速自启动风冷柴油发电机组，为消防设备备用电源，并在计算中心、中央监控机房与消防安保中心、金库安保、一二层营业厅分别设置UPS静态交流不间断电源，应急照明回路除二路电源自切外，并在每层设置EPS电源。3.低压配电系统低压选用GSC固定式开关柜，断路器为抽出式，在低压侧进行功率因数补偿，低压配电系统为三相五线制供电形式，由变、配电室低压馈电柜向各路用电设备树干或放射式供电。供电干线采用密集型插接母线、全塑阻燃及耐火型电线电缆。本工程消防设备，重要设备负荷分别分配在两个独立电源的低压侧，末端互投，保证不间断供电。4.照明系统配电箱至灯具和插座的支线均采用ZB-BYJ-450/750型导线穿焊接钢管暗敷在现浇层、地面、吊顶或墙内。办公、会议主要以荧光灯为主，荧光灯管选用T5型管；公共场所采用紧凑型荧光灯；水泵房、厨房采用防水防尘荧光灯；地下车库采用管吊式线槽荧光灯（地下室的所有灯具均带外罩）；煤气表房采用防爆荧光灯。5.防雷接地系统本工程接地保护形式采用TN-S系统，本工程设置联合接地系统，为防间接接触电击和由接地故障引起的爆炸及火灾危险，设总等电位联结（MEB），潮湿部位设置局部等电位联结措施（LEB）。本工程按二类防雷建筑物设计。为防直雷击，在直升机停机坪、屋顶女儿墙及其它凸出部位设置避雷带作接闪器，屋面设置不大于10m×10m或8m×12m的避雷网，均采用ø专业.整理 .WORD格式.资料.16热镀锌圆钢。为防侧雷击，45m以上各楼层设置水平避雷带，每层利用结构圈梁水平钢筋焊接连通，做等电位均压措施，形成均压环，并与引下线可靠连接。（四）弱电系统：通息及综合布线系统、数据网络系统、卫星接收及有线电视系统。本工程弱电系统主要由通信及综合布线系统、数据网络系统、卫星接收及有线电视、电话系统等组成。1.本工程的通信及综合布线系统共设两套主系统，数据网络采用光纤到层、光配线架装设于各层弱电间标准19英寸机柜内，语音干线和计算机干线分别采用大对数电缆和光纤，对于重要信息点进行六类线的路由备份，银行通信系统由两个不同的路由进线，其它设一个接入点，为保数据安全及网络畅通，同时还采用VAST卫星通信路由备份.在弱电井和公共走道采用线槽敷设,其他穿PVC管暗敷。2.本工程的有线电视系统采862MHZ邻频双向传输,电视终端电频值应在64±4dbuv,其图象质量应达到4级以上。电视信号进来后经放大器放大，由分配器分配给各分支器，在由分支器分到各用户点。主干线采用SYWV-75-9,支线采用SYWV-75-5,穿PVC管保护。（五）自控系统：安全防范系统、楼宇设备控制管理系统。本工程自控系统由安全防范系统、楼宇设备控制管理系统组成。1.安全防范系统（SAS）（1）闭路电视监控系统（2）入侵报警系统（3）门禁与一卡通及巡更系统、车库管理系统2.楼宇设备控制管理系统（BAS）（六）通风及空调系统：制冷机房与热交换站系统、空调送回风系统及新风系统。本工程空调系统由制冷机房与热交换站系统、空调送回风系统及新风系统组成，新风系统和全空气系统的风管分支管上均安装对开式多叶调节阀，空调风管采用抗菌玻纤，风管无需保温，冷热水及凝结水管采用镀锌钢管，空调系统冷热水管、凝结水管保温，＜DN100保温采用30㎜厚离心玻璃棉；≥DN100保温采用50㎜厚离心玻璃棉。专业.整理 .WORD格式.资料.三、创优管理机构及目标3.1公司创优领导小组为了加强项目部的创优管理工作，加大管理力度，确保该工程按计划、有步骤、保质保量按期完成施工任务，实现各项管理目标，尤其是质量目标“鲁班奖”，向业主交一个满意工程；同时完成公司各项管理要求，达到预期的创品牌形象的要求，公司总部特成立创优领导小组，负责对项目部进行指导、监督、考核等工作。小组成员有：组长：陈保国副组长：常传立季三荣陈福民成员：刘振东段峰宏张献瑞靳庆兰李进生3.2项目部创优小组为了使创优工作合理有序进行，项目经理部经过研究决定成立创优小组，负责创优的日常管理工作，其主要成员有：组长：陈福民副组长：段峰宏张献瑞靳庆兰组员：李进生张旭芝　黄新兵　牛跃林王钊　侯其洁李培新朱豪杰　陈福中　李庆维李艳慧刘淑芳等。其职责分工如下：项目经理：是整个工程创优工作的第一责任人，按本办法将工程创优目标层层分解，建立各级人员的质量责任制，具体落实到每个责任人；组织制定奖惩制度和考核措施，并定期进行考核。在整个项目部内部形成良好的创优氛围，定期组织检查，发现有不利于创优的因素及时纠正。项目副经理：是整个创优工作的直接责任人，有效合理地调配资源，保证各项计划的实现；组织创优竞赛，定期组织对各作业班组施工的检验批、分项工程进行检查、评比，并将结果张榜公布，同时报项目经理进行奖惩；负责填写施工日志，按施工不同阶段对质量有特色的部分进行拍照和摄像，并将有关素材交资料员妥善保存。项目（副）专业.整理 .WORD格式.资料.总工程师：是整个创优工作的重要责任人，组织制定施工组织设计、质量通病预防措施，编制工程创优的详细质量保证措施和安全保证措施，根据工程特点划分单位工程、分部（子分部）工程、分项（子分项）工程和检验批，并将各检验批、分项、分部（子分部）、单位工程的质量要求进行详细交底；组织成立QC小组，对工程施工中的难点、关键点实施攻关，解决问题，保证创优；组织全体工程技术人员在工程中积极推广使用“新材料、新技术、新工艺、新设备”，提高工程的科技含量，用科技来提高工程质量；定期组织对已形成的工程资料进行检查、分析、讲评，发现不符合要求的及时进行纠正。质量负责人：是整个工程创优工作的重要责任人，负责做好检验批、分项工程的专检工作。在日常的巡检过程中，做好重点、关键工序的质量控制，并对质量通病的预防实施监督；在班组自检、互检合格的基础上，负责会同有关人员对检验批、分项、分部（子分部）工程进行质量验收，收集积累质量抽检、送检及验收文件资料。施工负责人：组织对施工班组进行技术交底，严格按设计图纸和标准、规范进行施工，并在施工过程中进行检查督促；及时做好工程的隐蔽验收记录、工程技术复核记录、图纸变更记录，并及时将完成的资料交资料员保存。物资设备负责人：负责保证全部进场材料设备皆为合格品（包括雇主提供的材料），并及时收集材料设备的合格证、质量证明书等资料原件，分类交资料员保存；进场的外委加工的材料、半成品，若有要求进行复试的，按时按要求进行试验，按标准进行见证取样并送至具有相应资质的试验室进行试验，保证检验结论为合格的材料用于工程，对未经复试的材料必须挂牌标识。资料员：负责将相关的工程资料及时收集，按照规范要求进行整理、汇总；认真对照规范及相关文件要求，对不符合要求的资料及时剔出，由项目总工处理。3.3创优管理机构体系详见附图：专业.整理 .WORD格式.资料.附图1：创优管理机构体系图总承包办公室质量安全部工程技术部综合部材料设备部项目副经理（安装）张献瑞项目副经理（土建）段峰宏项目副经理张旭芝施工部土建施工负责人水电安装负责人技术工程师资料员取样员计量员安全员质检员测量员商务经理设备负责人办公室负责人合同、劳资员计划预算员、财务各专业施工队公司创优领导小组项目经理：陈福民监理创优负责人业主创优负责人各专业分包商项目副总工靳庆兰专业.整理 .WORD格式.资料.3.4创优目标根据公司的创优目标及业主的要求，本工程被列为公司“标杆”工程及业主“满意”工程。其安全文明目标为：a.杜绝死亡事故；b．工程施工无重大伤亡事故、无重大设备安全事故、无重大火灾事故、无重大多人急性中毒事故；c．轻伤频率控制在2‰以下；创省、市“安全文明工地”及“中州平安杯”等。其科技进步目标：创省、国家级科技示范工程。其质量目标为：“确保达到国家质量验收标准：合格工程；工程一次交验合格率100%；创市级、省级“优质结构”及“中州杯”奖工程；誓夺“鲁班奖”工程。四、总体部署4.1创优活动(1)本项目创优工作纳入项目整体施工工作，与工程施工同步进行，接受建设单位、监理单位、设计单位的指导；(2)本项目创优工作纳入郑州市建设系统整体创优工作，获得省市建筑业协会和评优专家的指导；(3)本项目创优工作除了总包自行完成的施工任务进行控制外，还要对业主指定分包单位进行施工和创优工作进行控制。4.2相关单位职责4.2.1建设单位根据“鲁班奖”工程申报条件要求，建设单位必须满足以下两个条件：（1）工程立项各种报建手续齐全，并提供相关手续资料。（2）对由业主分包的分部分项工程，业主在签订分包合同时，必须明确质量目标为“鲁班奖”工程，并要求分包单位必须服从总承包方的有关质量、安全管理方面的要求，以确保工程实体质量优良。同时，施工工程技术资料要求真实齐全，统一使用由郑州市建委发行的工程技术资料软件，竣工时还应提供电子版，同时还应提供有关图像资料（按报鲁班奖要求）。安全方面要求不出现重大安全事故，为创优工作打好基础。4.2.2设计单位根据“鲁班奖”工程申报条件要求：申报“鲁班奖”专业.整理 .WORD格式.资料.的工程设计必须合理、先进，符合国家和行业设计标准、规范，并必须符合城市规划，并必须取得有关设计合理、先进的证明文件。4.2.3监理单位监理过程是同整个施工过程相一致的，监理单位对各施工单位（包括由业主分包的施工单位）在施工过程中上报的各种施工方案、报验资料等要及时批复，签字、盖章，字迹要清晰。4.2.4分包单位由业主分包的施工单位对其分包的分部分项工程全面负责，确保工程质量优良，相关施工工程技术资料（包括照片、录像资料）齐全、真实、清晰，能反映工程实际情况以及反映“四新”技术推广应用情况。统一使用由郑州市建委发行的工程技术资料软件，竣工时还应提供电子版。安全管理到位，积极配合总承包方申报各级有关质量、安全方面的创优工作。4.3分部、分项工程、检验批划分根据验收规范要求，本工程分部（子分部）、分项工程划分如下表：附表1：分部（子分部）、分项工程划分表序号分部工程子分部工程分项工程1地基与基础无支护土方土方开挖、土方回填有支护土方降水、锚杆、土钉墙桩基混凝土灌注桩（成孔、钢筋笼、清孔、水下混凝土灌注）地下防水防水混凝土、水泥砂浆防水层、卷材防水层、涂料防水层、细部构造混凝土基础模板、钢筋、混凝土，后浇带混凝土，混凝土结构缝处理砌体基础砖砌体、混凝土砌块砌体2主体结构混凝土结构模板、钢筋、混凝土，预应力、现浇结构砌体结构砖砌体、填充墙砌体3建筑装饰装修地面整体面层：基层，水泥混凝土面层，水泥砂浆面层，不发火（防静电面层）；板块面层：基层，砖面层（陶瓷锦砖、陶瓷地砖），花岗岩面层，塑料板面层抹灰一般抹灰，装饰抹灰门窗木门窗制作与安装，金属门窗安装，特种门安装，门窗玻璃安装吊顶暗龙骨吊顶轻质隔墙板材隔墙饰面板（砖）饰面板安装，饰面转粘贴幕墙玻璃幕墙，金属幕墙，石材幕墙专业.整理 .WORD格式.资料.涂饰水性涂料涂饰，溶剂型涂料涂饰，美术涂饰细部护栏和扶手制作与安装4建筑屋面卷材防水屋面保温层，找平层，涂膜防水层，细部构造刚性防水屋面细石混凝土防水层，密封材料嵌缝，细部构造5建筑给水、排水及采暖室内给水系统给水管道及配件安装，室内消火栓系统安装，给水设备安装，管道防腐，绝热室内排水系统排水管道及配件安装，雨水管道及配件安装卫生器具安装卫生器具安装，卫生器具给水配件安装，卫生器具排水管道安装6建筑电气电气动力成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验，插座、开关电气照明安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配线，电缆头制作，导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关，建筑照明通电试运行防雷及接地安装接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装7智能建筑通信网络系统通信系统，有线电视系统，公共广播系统办公自动化系统计算机网络系统，信息平台及办公自动化应用软件，网络安全系统火灾报警及消防联动系统火灾和可燃气体探测系统，火灾报警控制系统，消防联动系统安全防范系统电视监控系统，，入侵报警系统，巡更系统，出入口控制（门禁）系统，停车管理系统综合布线系统缆线敷设和终接，机柜、机架、配线架的安装，信息插座和光缆芯线终端的安装智能化集成系统集成系统网络，实时数据库，信息安全，功能接口电源与接地智能建筑电源，防雷及接地8通风与空调送排风系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，系统调试防排烟系统风管与配件制作，部件制作，风管系统安装，防排烟风口、常闭正压风口与设备安装，风管与设备防腐，风机安装，系统调试空调风系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，风管与设备绝热，系统调试专业.整理 .WORD格式.资料.净化空调系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，风管与设备绝热，高效过滤器安装，系统调试制冷设备系统制冷机组安装，制冷剂管道及配件安装，制冷附属设备安装，管道及设备的防腐与绝热，系统调试空调水系统管道冷热（媒）水系统安装，冷却水系统安装，冷凝水系统安装，阀门及部件安装，冷却塔安装，水泵及附属设备安装，管道与设备的防腐与绝热，系统调试9电梯电力驱动的拽引式或强制式电梯安装设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿箱，对重（平衡重），安全部件，悬挂装置，随行电缆，补偿装置，电气装置，整机安装验收液压电梯安装设备进场验收，土建交接检验，液压系统，导轨，门系统，轿箱，对重（平衡重），安全部件，悬挂装置，随行电缆，电气装置，整机安装验收检验批划分：检验批划分根据施工及质量控制和专业验收的需要，按楼层、变形缝进行划分。土建工程地下室至裙房部分，每个楼层按变形缝划分为二个检验批；裙房以上主楼部分，每个楼层划分为一个检验批；外装饰、雨水管安装、屋面等按裙房、主楼划分为二个检验批；台阶、散水等室外工程划分为一个检验批；安装工程按专业每个楼层划分为一个检验批。4.4质量检查评审标准依据：河南省工程建设标准DBJ41/T057-2004《河南省优质结构工程评审标准》；河南省工程建设标准DBJ41/T058-2004河南省建设工程“中州杯”奖评审标准。4.4.1基本规定4.4.1.1省优质结构工程1、现浇混凝土结构，必须为正在浇筑混凝土或拆除模板后保持结构工程原貌，且未经剔凿修补或磨涂处理过的结构工程。2、砌体结构，必须是砌体砌筑过程及其墙体原貌。3、地基与基础部分已施工验收，工程质量达到或超过国家有关标准的规定。4、推广应用新技术、新材料、新工艺、新设备。5、严禁使用国家及我省明令限制或淘汰的结构材料、技术、工艺。6、严格按照建筑节能强制性标准进行工程设计。专业.整理 .WORD格式.资料.7、具有合理的工期和造价。8、各责任主体和有关机构履行质量责任的行为，必须符合法律、法规和工程建设强制性标准。9、结构工程所用的材料、构配件质量及其有害物质的含量、释放量，必须符合国家现行有关标准。10、评审的主要内容包括：1）、施工项目管理工作质量；2）、结构工程（混凝土结构、砌体结构）质量；3）、工程技术资料。11、所有检验批的主控项目和一般项目检验均必须合格，当采用计数检验时，一般项目的合格点率必须达到90%及以上，且不得有严重缺陷（不得有超过允许偏差数值1.5倍的尺寸偏差）。12、在施工过程中，严禁发生工程质量、安全事故。4.4.1.2“中州杯”奖工程1、工程项目必须是竣工验收备案手续齐全的工程；2、工程项目的勘察、设计必须先进、合理，符合国家和行业勘察、设计标准，并被评为市级或省直有关部门以上的优秀勘察、设计奖；3、工程项目主体结构必须获得省优质结构工程奖，确保安全、功能、装饰装修质量和环境质量；4、质量评审内容1）土建工程质量；2）建筑电气安装工程质量；3）建筑设备安装工程质量；4）工程技术资料；5、工程所采用的材料、半成品、成品、建筑构配件和设备的规格、质量、性能，必须符合标准和设计要求。6、各工程质量责任主体和有关机构履行质量责任的行为，必须符合国家的法律、法规和工程建设强制性标准。7、施工单位必须建立健全质量管理体系，并在申报工程施工过程中认真贯彻落实。并围绕提高工程质量水平，开展QC小组活动。专业.整理 .WORD格式.资料.8、施工单位必须认真做好质量保修，落实用户回访制度。9、工程的所有检验批质量必须符合下列规定：1）主控项目的质量经抽检检验合格；2）一般项目的质量经抽检检验合格；3）当采用计数检验时，一般项目的合格点率应达到90%及以上，且不得有严重缺陷（不得有超过允许偏差数值1.5倍的尺寸偏差）。4.4.2质量评审标准4.4.2.1省优质结构工程1、施工项目管理工作质量评审标准1）、施工项目管理必须符合《建设工程项目管理规范》GB/T50326，重点抽查施工组织设计、施工方案及施工工艺标准的执行情况。2}）、施工单位必须通过质量管理体系认证，并在申报工程施工现场积极落实认证要求。并围绕提高结构工程质量积极开展QC小组活动。3）、施工组织设计、施工方案、技术交底资料和文件、制度、措施等应按规定具备审批手续。在实施过程中有调整变更时，应对原文件资料进行修改或附有修改资料依据，并重新办理审批手续，确保制定与实施的严肃性和文件资料真实、齐全。4）、施工现场必须按文明工地、安全生产的要求组织施工。5）、施工现场应积极采用现代化管理手段。2、混凝土结构工程质量评审标准2.1模板工程1）、评审模板工程依据设计要求和《混凝土结构工程质量验收规范》GB50204。重点抽查模板设计、制作、安装、拆除质量及其对混凝土结构质量反映的效果。2）、模板体系应进行设计，编制专项施工方案，并有必要的设计计算，支架、节点构造合理，有足够的承载能力、刚度及稳定性，且便于组装和拆除。兼顾资金投入合理，便于周转使用。3）、模板制作必须保证规格尺寸准确，棱、角平直光洁，面层平整，拼缝严密。4）、模板安装必须符合以下要求：A、模板安装应依据设计图纸、施工方案，确保模板的位置线、轴线、标高、垂直度、结构构件尺寸、门窗和孔洞位置等符合设计要求及标准的要求。B、模板安装必须符合模板设计要求，基层必须坚实可靠，垫板必须稳定。专业.整理 .WORD格式.资料.C、模板安装必须拼缝严密，表面平整。预埋件埋设、预留孔洞留置必须位置准确，固定牢靠。D、后浇带模板安装的位置、留置形式必须符合标准和设计要求。E、节点及突出墙面的线条必须尺寸准确，棱角顺直。F、预应力筋规格、位置、数量必须符合设计要求；张拉端、固定端支撑垫板等，必须位置准确，安装牢固。G、隔离剂不得影响结构和装修质量，严禁隔离剂沾污钢筋和砼接槎部位。H、现浇结构模板安装质量允许偏差及检查方法：项次项目允许偏差值（mm）检查方法国家标准省优质结构标准企业标准1轴线位移柱、墙、梁533尺量2底板上表面标高±5±3±32m靠尺塞尺3截面内尺寸基础±10±6±52m托线板尺量4柱、墙、梁+4、-5±3±3方尺5层高垂直度层高不大于5m644拉线、尺量层高大于5m8662m靠尺、塞尺6相邻两板表面高低差222拉线、尺量7表面平整度532钢板尺、塞尺8阴阳角方正22钢尺顺直22拉线、尺量9预埋件中心线位移322方尺、塞尺10预埋管、螺栓中心线位移3222m靠尺、塞尺螺栓外露长度+10、0+5、0+4、011预留孔洞中心线位移1065拉线、尺量尺寸+10、0+6、0+5、012门窗洞口中心线位移33拉线、尺量宽、高±5±4对角线65专业.整理 .WORD格式.资料.13插筋中心线位移555尺量外露长度+10、0+10、0+8、02.2钢筋工程1）、钢筋工程质量评审依据为设计要求、施工方案和有关标准，重点抽查钢筋原材料、半成品加工和安装绑扎质量。2）、钢筋原材料（含钢筋、预应力筋、钢绞线、钢板、型钢及焊条、焊剂等）质量应符合现行标准和设计要求及《混凝土结构工程质量验收规范》GB50204的规定。3）、钢筋的调直、平直、冷拉、切断、弯曲、焊接等半成品加工质量必须符合标准和设计要求。4）、钢筋安装绑扎质量，必须保证钢筋品种、规格、级别、数量、锚固长度、节点构造、连接位置数量和保护层厚度等符合标准及设计要求，并必须保证绑扎牢固可靠。5）、钢筋焊接接头必须符合《钢筋焊接及验收规程》JGJ18的规定，且不应有外观质量缺陷。钢筋机械连接接头质量必须符合《钢筋机械连接通用技术规程》JGJ107的规定，且不应有外观质量缺陷。6）、各种预埋铁件加工质量必须符合标准和设计要求。7）、后张法预应力砼结构必须有施工技术方案，预应力筋的品种、级别、规格和锚具选型制作，预留孔道，预应力筋辅设定位安装、灌浆孔、排水孔设置、预埋锚垫板安装定位等必须符合设计要求和《混凝土结构工程质量验收规范》GB50204的规定。预留孔道采用金属螺旋管时，必须符合《预应力砼用金属螺旋管》JG/T3013标准的规定。8）、预应力结构必须校核实际应力，且校核构件变形；孔道灌浆必须保证孔道内水泥砂浆饱满、密实。锚具及其预应力筋端头封闭保护的防腐做法和保护厚度必须符合要求。9）、钢筋的砼保护层厚度和保证措施必须符合设计要求和现行有关标准。10）、钢筋工程安装质量允许偏差及检查方法：项次项目允许偏差值（mm）检查方法国家标准省优质结构标准企业标准1绑扎骨架宽、高±5±5±5尺量长±10±10±10专业.整理 .WORD格式.资料.2受力主筋间距±10±10±10尺量排距±5±5±5弯起点位置20±15±103绑扎钢筋、横向钢筋焊接网卡间距±20±10±10尺量、连续5个间距网格尺寸±20±10±104保护层厚度基础±10±5±5尺量柱、梁±5±3±3板、墙、壳±3±3±35钢筋电弧焊连接焊缝宽度≥0.7d+0.1d，0+0.1d，0尺量宽度≥0.3d+0.2d，0+0.2d，0长度+5，0+5，06梁、板受力钢筋搭接锚固长度入支座、节点搭接+10，-5+10，-5尺量入支座、节点锚固±5±57两端墩头的预应力钢丝束长度同一束钢丝长度≤5±5±5尺量同一组钢丝长度≤2±2±28预应力筋承压板中心线位移32尺量垂直度002.3混凝土工程1）、砼工程评审依据设计要求、规范标准和施工方案，从砼原材料、计量、搅拌、运输、浇筑、振捣、养护的全过程进行抽查。2）、砼拌合物的原材料（水泥、砂、石、水）、外加剂、掺合料的质量必须符合标准的规定，并按有关规定具有产品出厂合格证、出厂检验报告和进场复试报告。3）、砼的强度等级、功能性、耐久性、施工性均必须符合设计要求和标准的规定。砼的运输、浇筑间隔时间必须符合标准的规定。4）、浇筑混凝土前的施工准备、施工缝留置与继续施工、浇筑与振捣、养护应符合施工方案规定。5）、大体积混凝土、高强混凝土施工应符合标准的规定。6）、框架结构的围护结构质量及其与主体结构连接应符合标准的规定，严禁后期破坏主体结构。专业.整理 .WORD格式.资料.7）、地下防水工程应符合《地下防水工程质量验收规范》、《地下工程防水技术规范》和有关标准的规定8）、混凝土工程质量允许偏差及检查方法：序号项目允许偏差（mm）检查方法国家标准省优质结构标准企业标准1轴线位置基础15108尺量独立基础10108墙、柱、梁8542垂直度层高≤5m854经纬仪吊线、尺量层高>5m1086全高（H）H/1000且≤30H/1000且≤30H/1000且≤303标高层高±10±5±5水准仪尺量全高±30±30±254截面尺寸基础宽、高+8、-5±5±5尺量柱、墙、梁宽、高+8、-5±3±35表面平整度8332m靠尺塞尺6角、线顺直度33拉线、尺量7楼梯踏步板宽度、高度±3±3尺量8电梯井筒长、宽对定位中心线+25、0+20、-0+20、-0经纬仪吊线、尺量全高（H）垂直度H/1000且≤30H/1000且≤30H/1000且≤309阳台、雨罩位移±5±5吊线、尺量10预留孔、洞中心线位置15108尺量11预埋螺栓中心线位置1033尺量螺栓外露长度5±3±312张拉端预应力筋的内缩量限值支承式锚具螺帽缝隙111观察、尺量支承式锚具加每块垫板缝隙111111专业.整理 .WORD格式.资料.锥塞式锚具533夹片式锚具有顶压533夹片式锚具无顶压6～86613锚固端保护层厚度凸出式锚固端锚具≥50≥50≥50观察尺量外露预应力筋≥20≥20≥20易腐蚀环境外露预应力筋≥50≥50≥502.4砌体工程1）、砌体工程的观感质量必须符合：墙面平整洁净，灰缝横平竖直、深浅一致、宽窄均匀。2）、构造柱、圈梁、芯柱、防潮层、节点构造做法必须符合设计要求和标准的规定。3）、砌体工程质量的允许偏差及检查方法：项次项目允许偏差值（mm）检查方法国家标准省优质结构标准企业标准1轴线位移1086尺量2标高基础顶面±15±10±10水准仪拉线尺量楼面±15±15±103垂直度每层555经纬仪吊线、尺量全高≤10m1088>10m2015102m靠尺、塞尺4表面平整度清水墙、柱555混水墙、柱8555门窗洞口高、宽度±5±5±5拉线、尺量上下口偏移2015106灰缝平直度清水墙水平缝755拉线、尺量混水墙水平缝1077清水墙竖缝201515吊线、尺量4.4.2.2“中州杯”奖工程（一）、土建工程1专业.整理 .WORD格式.资料.、对主体工程进行复查性的抽查。主要检查工程的沉降，变形缝的构造，室内、外回填土质量等。承重结构构件和墙体无影响安全和使用功能的结构质量缺陷。地下室、屋面、外墙、厕浴间等有防水要求处无渗漏等缺陷。2、屋面的防水等级是否符合标准规定；屋面工程细部构造的做法。3、建筑装饰装修工程是否按设计进行施工；使用的材料是否进行有害物质限量标准的检验；安全、使用功能和精细、美观。4、幕墙工程重点抽查：幕墙结构设计书；主要材料的选用及质量要求；性能检测及材料的复试；节点构造及连接质量；面板的安装及打胶质量。5、地面工程重点抽查：有防水、防滑要求的地面的材料、标高和坡度；变形缝的处理是否满足设计要求；使用功能和精细美观。6、地下防水工程重点抽查：是否满足防水等级标准；不得有湿渍、渗水、漏水、线流、漏泥砂等缺陷。7、分项工程允许偏差项目标准：1）、外装饰装修工程质量允许偏差和检查方法本工程外装饰装修为幕墙工程，其质量允许偏差和检查方法严格按幕墙工程检验批质量验收标准执行。2）、内装饰装修工程质量允许偏差和检查方法项次项目允许偏差值（mm）检查方法国家标准中州杯标准企业标准1室内净高、宽尺寸±5±4尺量2普通装修墙面、顶面平整度（高级）3（2）22m靠尺、塞尺3墙面、阴阳角垂直度322m托线板、尺量4阴阳角方正322方尺5分格线（缝）平直度22拉线、尺量6饰面板（砖）装贴表面平整度3222m靠尺、塞尺接缝平直度211拉线、尺量接缝平整度0.50.50.5钢板尺、塞尺接缝宽度（纵、横缝）10.50.5钢尺上、下接口平直11拉线、尺量阴阳角方正322方尺、塞尺专业.整理 .WORD格式.资料.7地面现浇水泥地面平整度222m靠尺、塞尺木、塑地面平整度11板块铺设地面平整度22板块缝格平直度11接线5m、尺量接缝高低差0.50.5钢直尺、塞尺8台阶楼梯踏步宽、高尺寸32尺量9栏杆、扶手、护栏垂直度、高度322吊线、尺量栏杆间距332尺量扶手直线度422拉线、尺量10护墙、踢脚板上口平直度11拉线、尺量（二）、建筑电气安装工程重点抽查以下内容：1、涉及使用安全的设计、施工质量应符合标准规定；2、施工是否满足设计文件要求；3、接地保护设置和施工质量；4、避雷的设置和施工质量；5、使用功能、安全性能测试和调试运行结果。7、分项工程质量允许偏差和检查方法：项次项目允许偏差值（mm）检查方法国家标准中州杯标准企业标准1明配管支架间距2523尺量垂直度、平直度（每2m）2523吊线、尺量2线槽垂直度、平直度长度的2/1000全长20长度的2/1000全长18吊线、尺量3配电柜、箱、盘垂直度（每m）15：100012：100010：1000吊线、尺量成排盘面平整度543拉线尺量塞尺盘间接缝2224开关、插座并列高度差0.50.5尺量同一场所高度差54尺量专业.整理 .WORD格式.资料.板面垂直度0.50.5吊线、尺量5成排灯具中心线偏移54拉线、尺量6消防报警探头中心线偏移54拉线、尺量7电梯平层准确度交流双速V≤0.63m/s±15±12±10尺量1.0m/s≥V>0.63m/s±30±24±20尺量其它速度±15±12±10尺量（三）建筑设备安装工程1、建筑给水排水及采暖工程质量除应符合《建筑给水排水及采暖工程施工质量验收规范》GB50242的规定外，重点抽查以下内容：1）、施工是否满足设计文件要求；2）、地下室或地下构筑物外墙有管道部位的防水构造；3）、安全、卫生和使用功能测试记录；4）、消防系统调试记录；5）、分项工程质量允许偏差和检查方法：项次项目允许偏差值（mm）检查方法国家标准中州杯标准企业标准1给水水平管道安装弯曲度（每m）钢管111尺量塑料、复合管1.51.51.52给水立管安装垂直度（每m）321.5吊线、尺量3平行距墙面≤10≤10尺量4套管出地面高度差54尺量5套管穿墙及中心偏差±2±2尺量6弯管皱褶不平度443外卡钳、尺量7管道甩口坐标标高差±10±5±5接线、吊线尺量8成排器具水平度222拉线、尺量9器具及附属设备坐标-15-10-8接线、尺量标高±5±4±310保温层表面卷材554靠尺、塞尺专业.整理 .WORD格式.资料.平整度涂料10882、通风与空调安装工程质量除应符合《通风与空调工程施工质量验收规范》GB50243的规定外，质量重点抽查以下内容：1）、主要材料、成品、半成品及设备的合格证及进场验收；2）、主要设备的安装质量；3）、系统调试、风量、温度等测试记录；4）、净化空调系统洁净度的测试结果；5）、分项工程质量允许偏差和检查方法：项次项目允许偏差值（mm）检查方法国家标准中州杯标准企业标准1风管安装水平度3/10002/10001.5/1000拉线、尺量垂直度2/10001.5/10001.5/1000吊线、尺量总偏差≤201513尺量2风口安装水平度3/10002/10001.5/1000拉线、尺量垂直度2/10001.5/10001.5/1000吊线、尺量3风机安装中心线、平面、位移1087尺量标高±10±8±7尺量4保温层表面平整度54靠尺、塞尺3、电梯工程质量除应符合《电梯工程施工质量验收规范》GB50310的规定外，质量重点抽查以下内容：1）、设备进场验收记录；2）、运行、平层和机房设备安装；3）、安全性能检测记录；4）、主管部门检验认可准用证；4、智能建筑工程质量除应符合《智能建筑工程施工质量验收规范》GB50339的规定外，质量重点抽查以下内容：1）、施工是否符合设计文件；2）、主要产品是否满足设计要求，材料设备的合格证和进场验收；3）、各系统的综合布线及设备安装；专业.整理 .WORD格式.资料.4）、各系统的测试记录。（四）、工程技术资料1、资料组卷应合理，编制三级目录，检索方便，装订整齐。2、内容必须完整、真实、有效、准确、交圈。3、签证必须齐全，验收结论必须明确。4、资料员必须熟悉资料管理业务和管理规定，并经过专业培训合格，持证上岗。5、主要审查内容：1）、涉及对勘察、设计文件内容的重大修改审查主要内容的修改，应由施工图设计文件原审查机构对修改内容审查同意。2）、原材料出厂合格证书及进场检（试）验，施工实验必须符合法律、法规及相关管理规定。3）、建筑安全玻璃应用必须符合《建筑安全玻璃管理规定》及《建筑玻璃应用技术规程》JGJ113的规定。4）、建筑物沉降、变形必须符合标准的规定。5）、节能建筑的节能、保温测试必须符合设计要求。6）、民用建筑的室内环境检测及污染控制指标必须符合《民用建筑工程室内环境污染控制规范》GB50325及相关标准的规定。7）、使用新技术、新工艺、新材料、新设备的相关资料。8）、消防系统施工及验收资料。9）、涉及结构安全、使用功能、使用安全的其他资料。4.4.2.3“鲁班奖”工程“鲁班奖”工程评审是以“中州杯”奖工程评审标准和“省优质结构”工程评审标准为基础进行的。4.5质量控制点根据本工程所包括的分部分项工程，确定以下质量控制点。质量控制点的设置见下表。附表:质量控制点设置一览表控制过程控制环节控制要点责任人控制内容控制依据见证一设计1图纸自审各专业工程师图纸资料是否齐全、是否满足施工图纸、技术文件自审记录专业.整理 .WORD格式.资料.施工准备过程交底2设计交底各专业工程师了解设计意图提出问题图纸、技术文件设计交底记录3图纸会审各专业工程师对图纸的完整性、准确性、合法性、可行性、进行会审图纸、技术文件图纸会审记录二制定施工工艺文件4施工组织设计项目总工程师编制施工组织设计并报业主、监理审批图纸；规范批准的施工组织设计5施工方案各专业工程师编制专项施工方案并报业主、监理审批图纸；规范专项施工方案目录三项目班子建设6项目班子配备项目经理懂业务、懂技术、会管理项目法管理文件任命文件四现场布置7施工平面生产经理及生产调度员水线、电线、临设、材料堆放、工程测量定位施工总平面规划基础、裙房平面布置图1主楼平面布置图2五材料机具准备8项目提出需用量计划材料设备部编制、审核、报批图纸文件定额批准材料机具计划六材料选用及验收9设备开箱检查各专业工程师商务部核对规格型号、检查配件是否齐全、随机文件是否齐全供货清单、产品说明书材料验收单10材料验收各专业工程师材料部审核质保书、清查数量、检验外观质量、检验和试验材料；预算材料验收登记11材料保管材料部分类存放、进帐、立卡设备；材料；计划进料单12材料发放材料部核对名称、规格、型号、材质、合格证书材料；预算领料单七开工报告13确认施工条件项目经理三通一平；人员上岗；设备材料；机具进场施工文件批准的开工报告八技术交底14各工种技术交底各专业工程师图纸规范；操作规程图纸、验收评审标准交底记录九测量定位15轴线、标高控制测量负责人复核±0.00以下轴线，对±0.00以上工程测量定位业主、设计院提供的有关图纸测量定位记录专业.整理 .WORD格式.资料.施工过程十钢筋工程16钢筋制作土建工程师钢筋原材料复试，对焊接头检验下料长度、弯钩尺寸设计图纸、有关规范、钢筋翻样图检验批验收表十钢筋工程17钢筋绑扎土建工程师接头位置、钢筋规格、型号、绑扎牢固设计图纸有关图集、规范检验批验收表隐蔽验收记录十一模板工程18模板支设土建工程师模板尺寸、垂直度、平整度、加固情况设计图纸施工方案检验批验收表19模板拆除土建工程师拆除时间；模板清理修整施工日记砼试块强度施工日记十二砼工程20砼浇筑土建工程师砼级配、砼浇筑设计图纸施工方案检验批验收表砼试块强度报告十三预应力梁21梁、板几何尺寸、预应力钢筋张拉、砼浇捣土建工程师、预应力工程师梁几何尺寸、张拉控制应力、脱模、砼级配、砼浇筑设计图纸检验批验收表砼试块强度报告十四GRC预制薄壁箱体现浇空心楼板22混凝土浇筑土建工程师专业工程师GRC预制薄壁箱体固定、底部混凝土浇筑、截面尺寸设计图纸有关规范检验批验收表十五砌块墙体23砼空心砌块墙体砌筑土建工程师砼砌块质量、墙体中线位置、垂直度、砂浆灰缝饱满度、标号、梁底塞缝、构造柱圈梁设计图纸有关规范检验批验收表砂浆试块强度报告十六装修工程24装饰工程施工质量装饰工程师装饰材料选用报验、装饰施工方案、平整度、观感，线条、细部处理施工方案施工图纸规范检验批验收表十七门窗工程25木门、铝合金窗及钢门窗安装装饰工程师成品半成品质量、安装位置、框边塞缝、框体牢固设计图纸规范要求检验批验收表十八楼地面工程26面层质量土建工程师楼面标高，面层平整度设计图纸规范要求检验批验收表十九屋面工程27保温、防水质量专业工程师屋面坡度、各种细部做法、防水效果施工方案施工图纸规范检验批验收表功能检测报告二十回填土28回填土的平整度、密实度、标高土建工程师土质情况、土的干容重、含水率、土的平整度、标高控制设计图纸规范要求环刀取样试验报告二十一管道安装29管道加工制作、安装质量管道工程师加工尺寸、定位、坡度、布局走向、细部做法、牢固可靠、美观施工方案施工图纸规范检验批验收表功能检测报告二十二设备安装30设备安装质量专业工程师定位、标高、布局走向、细部做法、牢固可靠、美观施工方案施工图纸规范检验批验收表功能检测报告二十三器具安装31器具安装质量管道工程师定位准确、坡度正确、使用方便、外表美观施工方案施工图纸规范检验批验收表功能检测报告二十四电气安装32电气安装质量电气工程师接地、保护设施安全有效、安全标识清晰、检修维护方便、布线合理、美观施工方案施工图纸规范检验批验收表功能检测报告专业.整理 .WORD格式.资料.二十五电梯安装33电梯安装质量专业工程师安全可靠、运行正常、美观施工方案施工图纸规范检验批验收表功能检测报告二十六设计变更34设计变更合理各专业工程师确认下达执行设计变更的合理性设计变更单批准后设计变更通知单二十七材料代用35材料代用合理总工程师代用文件代用，申请审批材料代用通知单变更后的材料预算二十八隐蔽工程验收36分项工程各专业工程师隐蔽内容质量标准图纸规范隐蔽工程记录二十九质量验收37检验批专职质检工程师主控项目、一般项目验收标准验收记录38分项工程专业技术负责人各检验批资料验收标准验收记录39分部工程公司技术、质量部门负责人各分项工程资料验收标准验收记录40单位工程公司总工程师所含分部资料、观感验收标准验收记录三十最终检验和试验41最终检验和试验项目经理项目总工程师交工前的各项工作图纸、规范标准、合同各种检验资料交工验收过程三十一成品保护42成品保护措施得力项目经理项目总工程师竣工工程作好看守，保护措施，确保美观图纸和合同成品无损坏、无污染三十二资料整理43资料整理齐全总工程师各专业工程师、技术部所有质保资料、技术管理资料、验评资料齐全图纸、规范标准；档案馆有关文件各种见证资料三十三工程交工44办理交工项目经理等组成交工领导小组组织工程交工、文件资料归档、办理移交手续图纸、合同交工验收记录、竣工验收证明书三十四工程回访45质量情况项目经理项目总工程师了解用户意见，提出组织实施施工组织设计、合同整改报告三十五料具盘点清理46料具盘点清理材料设备部对未用完的材料和设备清退出场材料对帐单材料盘点报表三十六竣工决算47竣工决算预算部按图纸、合同、变更、材料代用等依据进行决算合同竣工决算书4.6创优总体安排在施工过程中，在当地质量监督部门的领导下，先后创市级、省级“优质结构”；工程竣工一年后，申报河南省“中州杯”奖工程及中国建筑“鲁班奖”工程。“鲁班奖”工程申报计划见附表：专业.整理 .WORD格式.资料.附表2:“鲁班奖”工程申报安排实施内容实施时间实施人员1、优质结构（市级、省级）工程正式开工（正式办理监督手续）靳庆兰2、省市级”文明工地”申报“中州平安杯”申报省市级“文明工地”、“中州平安杯”2007申报。靳庆兰牛跃林3、制定创“鲁班奖”企业标准，此标准要高于国家标准2007年8月份完成靳庆兰黄新兵4、TQC成果发布争创一等奖主体完成以后2008年10月靳庆兰黄新兵、王钊5、工程交竣工验收资料收集工程开工到竣工侯其洁6、工程前期资料收集、整理（包括施工许可证、中标通知书、监理中标通知书、报建表、施工合同、开工报告等）现阶段开始需请指挥部与监理公司大力协助。段峰宏侯其洁7、省级优秀设计审报2009年10月8、组织参观学习“鲁班奖”工程郑州绿城大厦索非特国际饭店郑州大学医学组团在条件允许的情况下进行有关人员9、邀请建协专家及评委指导、讲解第一次讲解：2008年10月第二次讲解：2009年03月专家人员待定10、邀请装修专家指导、讲解2008年05月份装饰方案出台之前。专家人员待定11、土建及安装影像、录制、照片的收集、整理，后期室内外装修及电梯安装、玻璃幕墙等工程的施工单位需配合录像、照片、资料、资质收集整理土建与水电预埋的施工过程录制已经进行，设备安装、装修工程施工录制在2008年07月份进行。/靳庆兰王钊12、省级新技术应用示范工程申报工程正式开工（正式办理监督手续）公司工程技术部13、“中州杯”申报、“鲁班奖”申报2010年06月申报小组4.7施工总承包管理作为施工总承包单位，我公司将依据设计图纸、国家有关规范、规程；业主、监理的有关管理规定要求；以及我公司内部的有关制度、标准等进行总承包管理控制，确保圆满完成本工程预先确定的各项管理目标，为业主交一个完美的工程。具体管理措施详见本工程的《施工组织设计》有关内容。五、质量创优措施创优工程首先应贯彻好现有的“质量验收规范”专业.整理 .WORD格式.资料.，并在此基础上提高，提出控制要求和统计数据。思想上要有明确的认识，一定要突出创优的思路，突出预控、过程控制，突出过程精品、建精品工程和经济效益并重，达到管理的完善性、工程质量的完美性和工程质量资料的完美性和工程质量资料的完整性。5.1前期准备此阶段指工程开工前一个月时间，主要做好以下几项工作：1、做好宣传工作创“鲁班奖”工程是我方的目标也是业主方的要求，“鲁班奖”是建筑业至高无上的荣誉，“鲁班奖”不仅仅是施工单位的光荣，对业主来说，同样光荣无比。为此，双方从根本上打成了共识，为创优工作打下很好的基础。做好对设计方的宣传工作。工程最后能否创优，设计至关重要。要通过各种渠道向设计方明确本工程的创优计划，强化设计方人员在本项目的创优意识，力争在本工程设计中用最合理、最先进的设计方案；做好项目部参建人员的宣传、动员工作。项目部要通过各种会议、交底的机会，向本项目部全体参建人员明确本工程的创优目标和创优计划，宣布各种激励措施，激发参建员工的积极性和创造力。2、做好技术准备工作由项目部总工程师牵头，根据施工图纸、设计交底等文件要求，收集本工程中涉及到的施工工艺、质量验收规范、强制性标准条文和施工图集；由项目部总工程师牵头，组织全部技术管理人员、班组长认真学习质量验收规范、强制性标准条文，掌握各工序质量控制中的关键环节；项目部总工程师组织编制各种施工文件；由项目部总工程师组织相应的技术人员和工人技师等针对本工程的难点、关键点成立相应的QC小组，编制攻关计划，并就有关的资源占用计划报项目经理批准；由项目副经理、总工程师组织相关专业技术人员，认真研究施工图纸和施工方案，编制“四新”推广应用计划。针对工程中可能出现的质量通病，组织有关技术人员编制相应的预防措施，并就措施中的资源利用计划报项目经理批准。专业.整理 .WORD格式.资料.5.2具体创优措施5.2.1突出“创”字：创新、创优、创高创新：从认识上树立创新观念，从管理上开拓新思路，从技术上开拓新材料、新工艺、新技术。创优：优化工艺，优化控制器具，优化综合工艺，提倡一次成活，一次成优，不断创新质量水平。创高：不断提高企业人员素质、企业标准水平，提高质量目标，创出高超的操作技艺、高效的管理体制和高水平的工程质量。5.2.2突出管理的针对性，提高工程项目管理标准化程度以工程项目为目标，研究提高工程项目管理的标准化程度，不断改进企业标准的规范化水平，提倡制度的完善和责任制的落实。1）、在施工过程中，突出工序质量控制的研究，编制施工工艺、操作规程，不断改进操作技艺，提高操作技能，用操作质量来实现工程质量。2）、在施工过程中，突出预控和过程控制，生产控制、合格控制到位，突出过程精品，提倡一次成优，一次成精品，达到精品、效益双控制。3）、在施工过程中，突出整体质量，达到道道工序是精品，每个工序的环节、过程都是精品，用过程精品来达到整个工程精品。5.2.3突出质量目标的不断提高创优工程是一个不断提高管理水平和技术素质的过程，管理水平，技术素质和创优工程是互相促进的又互相依托的、密不可分的关系，体现PDCA循环过程，实现管理水平、技术素质不断改进，质量目标不断提高。1）、不断改进管理，不断达到质量管理的完善，制度、措施齐全，落实、检查及时，不断总结改进。2）、不断提高技术素质。工程技术人员理论联系实际，不断完善提高，不断提高改进企业标准水平，并不断筛选优化组合，形成综合工艺，提高工程技术人员使用技术的水平；操作人员要培训考核，强化应知应会程度，形成一批高级的操作人员，提高操作技术。5.2.4大力推广应用建设部推广的“十项新技术”5.2.4.1深基坑支护技术本工程地下三层，基坑长87m，宽43m，开挖深度约-14m，局部约-17m。深基坑支护专业.整理 .WORD格式.资料.采用了复合土钉墙支护技术和预应力锚杆施工技术，同时采用了高边坡防护技术。5.2.4.2高性能混凝土的应用本工程混凝土量约35000m3,全部采用预拌混凝土。搅拌站采用机械上料，采用强制式搅拌机。全部散装水泥、粉煤灰、外加剂等利用计算机计量和管理。1）活性粉煤灰的应用全部预拌混凝土掺用粉煤灰，改善混凝土的施工性能。2）高性能混凝土技术根据工程C30/C35/C40/C50/C60混凝土抗渗、缓凝、早强、泵送以及基础大体积混凝土温控防裂要求，配制不同特性的混凝土拌合物，运输到达工地，再泵送入仓。5.2.4.3高效钢筋和预应力混凝土技术1）高效钢筋应用技术本工程基础、主体大量采用HRB400级高效钢筋，约4900吨。2）预应力钢绞线张拉技术：本工程部分梁采用C40砼预应力梁，预应力钢筋采用低松驰高强度钢绞线，强度级别1860N/mm2，张拉技术采用多孔扁锚整体张拉。3）粗直径钢筋连接技术本工程直径16以上墙梁柱板纵向钢筋采用直螺纹连接技术。5.2.4.4新型模板和脚手架应用技术1）清水混凝土模板：本工程模板全部采用覆面防水胶合板，以满足清水混凝土要求。2）新型脚手架应用：根据工程需要，四层以下裙房结构脚手架采用悬挑脚手架；四层以上主楼结构脚手架采用整体提升脚手架。5.2.4.5建筑节能和新型墙体应用技术1）框架轻墙体系：本工程框架填充墙材料采用250厚（200厚）加气混凝土砌块、200厚多孔砖。2）外墙外保温隔热技术本工程建筑围护结构的保温主要是将发泡的聚苯乙烯板粘贴在围护结构基层墙体外侧，上抹聚合物砂浆，并于其内用满铺耐碱的玻璃纤维网布增强。外保温技术的成败关键是在于认真选材，精心组织施工，确保外保温技术应用。专业.整理 .WORD格式.资料.3）本工程采用节能保温门窗和门窗的密封技术。改进节能型门窗构造，重点推广塑料门窗和门窗密封条，切实保证其制作质量与安装技术水平。4）新型空调和采暖技术本工程采用供热采暖系统温控与热计量新技术。5）预拌砂浆技术为节能降耗，减少环境污染，本工程拟采用预拌砂浆技术。5.2.4.6新型建筑防水材料的应用技术本工程新型防水材料采用水泥基防水涂料、自粘型高密度线性聚乙烯膜复合高分子防水卷材及SPS改性沥青防水卷材。地下室防水采用刚性防水与柔性防水相结合的多道设防、综合治理方案。根据工程特点和使用部位合理选材，制订合理的防水施工方案。在本工程保温隔热屋面工程中，采用了倒置式（防水层做在保温层下面）屋面新技术。5.2.4.7管道制作（通风、给水管道）新型连接与安装技术本工程管道制作连接大量采用金属矩形风管薄钢板法兰连接技术、给水管道卡压连接技术以及管线布置综合平衡技术。5.2.4.8电气接线采用新型安全压线帽安全压线帽将导线接头与绝缘护套融为一体，是同国际电工委员会标准接轨的新型导线连接器件，其结构小巧玲珑，只要将接线芯插入线槽内，用专用压线钳钳固即可。压线帽护套用阻燃型高级工程尼龙压塑成形。它的绝缘性能好，耐压大于2000V，内层为镀银紫铜管或合金铝管，因而导电性能好，钳压后接触电阻在0.0023Ω～0.0017Ω之间。5.2.4.9电缆安装成套技术本工程电缆安装大量采用电缆敷设与冷缩、热缩电缆头及附件制作技术。用该产品制作的电缆头，具有体积小，重量轻、质量好、操作方便的特点，提高了电力系统进行的安全性和可靠性。5.2.4.10建筑智能化系统调试技术主要有：通信网络系统、计算机网络系统、建筑设备监控系统、火灾自动报警及联动系统、安全防范系统、综合布线系统、智能化系统集成、电源防雷与接地系统以及建筑智能化系统检测与评估。5.2.4.11施工过程测量技术本工程采用施工控制网建立技术、施工放样技术。5.2.4.12特殊施工过程监测和控制技术专业.整理 .WORD格式.资料.主要有：深基坑工程监测和控制、大体积混凝土温度监测和控制。5.2.4.13计算机应用和管理技术1）经营管理与决策本工程网络计划编制采用梦龙软件；质量、安全、成本、科技报表采用总公司统一软件。2）生产和技术管理本工程施工组织设计编制、模板工程、架子工程、竣工图绘制、现场设计图纸放样等生产和技术管理工作采用ＡutCAD2000/2006和offce2000办公软件，钢筋算量采用神机妙算软件。5.2.5强化质量过程控制，创过程精品对主要材料进货严格执行“四验”（验规格、品种、质量、数量），“三把关”制度（材料供应人员把关，质量、试验人员把关、施工操作者把关），检验应当有书面记录和专人签字，杜绝不合格的材料进入现场。对涉及工程安全、功能的有关材料，应按各专业工程质量验收规范规定进行复验，并应经监理工程师（业主项目负责人）检查认可。5.2.6高标准、严要求，做好工程质量管理1）、项目部将质量目标进行分解，建立各级质量责任制，并具体落实到每个职能部门及个人。2）、项目部将针对施工关键工序、重点工序及采用的新工艺、新技术、新材料、新设备等邀请有关专家充分进行论证、指导，制订出具体、有针对性的质量控制措施，并编制专项施工方案，具体指导施工。3）、加大检查力度。各工序应按施工技术标准（特别是“中州杯”评审标准及省“优质结构”评审标准）进行质量控制，每道工序完成后，应进行仔细检查；相关各专业工种之间，应认真进行交接检验，并形成记录，未经监理工程师（业主项目负责人）检查认可，不得进入下道工序施工。为确保创优目标的实现，工程项目将增大检查监督力度，以保证工程质量在受控状态下进行：企业总部每季度检查一次，项目部每半月组织检查一次，各专业每周组织一次检查，项目质检员每天在现场监督检查。检查应按照质量控制点进行检查，上道工序不合格，下道工序不能接受，要严格工序报验制度。专业.整理 .WORD格式.资料.4）、坚持持证上岗制度。为提高分部（子分部）、分项工程等施工管理的科学性、严肃性，项目管理人员、特殊工种作业人员都要持有效证件上岗，对无证或证件不合格人员，要坚决清退或培训合格后持证上岗。对此，企业总部及项目部将加大检查、指导、协调力度，制定详细的奖罚制度。另外，对专职资料员、质量员要在岗位中进行培训，使其明确各项创优要求，并按要求工作。5）、坚持不懈地加强与业主、监理、设计等有关单位联系，不断强化创精品意识、保证设备、材料、设计作品等符合创优要求。6）、精选高素质的施工作业班组工程施工是一个手工技术要求较高的工作，要使工程达到鲁班奖工程的质量标准，与施工人员的专业技能水平能有着密切的关系。因此，公司将充分发挥曾创出鲁班奖工程的经验和有着若干支专业技能素质高的作业队伍的优势，精选施工人员，确保组建一支专业技能强、素质高的施工作业队伍。7）、加强技术管理，科学组织施工施工技术的运用将贯穿工程的整个施工过程，因此如果没有有效的技术管理和科学的组织，工程的施工质量将无法得到保证。为此，项目部将根据公司总部长期积累的技术管理经验建立的一整套技术管理制度和措施，使不论是施工组织设计编制、审批还是各分项作业指导书的编写和批准，也不论是技术交底，还是技术复核等都将处于有效的控制之中，确保工程有条不紊的进行。8）、加强总包协调管理，工程施工是一项多专业的社会生产力的大组合，如何组织好强大的施工团队是工程施工质量能否达到“鲁班奖”工程的又一重要因素，故此，项目部将充分发挥公司总包协调管理的经验和能力，确保工程管理落实到每一个专业每一个环节上，使总包协调管理游刃有余。9）、做好最后收尾阶段的细部处理，局部细节不能疏漏，特别是工程外观质量，这是“鲁班奖”复查的重点之一。10）、在工程竣工验收和保修期初，加强有关职能人员的领导，他们是这项工作的关键，他们的工作质量有时直接反映了总承包单位的对外形象，一方面要参加各类验收、检查、评优工作，捕捉质量特色，征求领导、专家意见，积极协助有关单位形成有效地原始记录；另一方面在工程交付之时，指导使用单位（用户）自觉地保护好工程产品，要将制定的成品保护计划与要求进行实施；尽力为用户服务，并能形成用户（业主）对工程质量有较高的评价资料。5.2.7质量控制要点5.2.7.1土建结构安全可靠控制要点：从四个方面做好控制。（1）强度控制：包括使用的材料、构配件、设备的质量必须合格，施工过程的材料要保持其质量水平和使用正确，从而形成工程的总体强度的要求。专业.整理 .WORD格式.资料.（2）刚度和稳定性：完善结构的平面及空间体系，保证达到结构整体稳定。（3）水平和竖向位置控制:即轴线（含垂直度）、标高控制。使结构的位置正确，受力和传递使用力的合理，并使使用空间及尺寸得到保证，从而保证使用功能。（4）几何尺寸的控制：即断面尺寸、平整、方正。保证构件断面尺寸正确、表面平整、使用空间的方正，既能使结构强度及自重得到有效控制，又为装饰装修创造了良好条件。5.2.7.2装饰装修完美性控制要点：从四个方面做好控制。（1）外墙幕墙装饰及室内精装修等在进行设计时，应进行多方案比较，完善装饰装修设计，除了安全外，应从尺度、对称、对比、色差、环境、节能等方面，优化设计方案，提高装饰的完整性、协调性。（2）采购合格的、环保的装饰材料，严格进行进场复试检验，使用前进行挑选，充分发挥材料的优良性质，提高装饰效果。（3）改进和完善装饰工程的足尺大样和样板工程的工作，达到体现和完善设计的意图和效果。（4）注意装饰的收尾整理和成品保护，使工程达到安全适用、美观，讲究实用和魅力质量，交给业主一个完美的工程。5.2.7.3管线、设备安装安全适用性控制：从四个方面控制。（1）设备管道安装位置、标高正确，固定牢固可靠。（2）设备管道安装坡度、强度、严密性、朝向等正确合理，保证功能，开关方便和使用安全。（3）接地、防护设施有效，使用安全标识清晰，检修、维护方便。（4）在满足设计要求的条件下，尽量注意美观、协调。5.2.7.4用资料和数据反映工程质量的水平。（1）企业标准化水平及落实应用程度。企业标准的种类、数量、标准的水平程度，标准的覆盖面及完善程度。（2）强度、位置尺寸控制。强度用平均值、最大最小值及均方差值等来反映其水平程度，水平、竖向位置尺寸、主要空间尺寸的控制程度，控制在规范允许偏差值以内。（3）综合质量水平考核制度。各项技术措施的落实程度与实体工程质量相验证，各项措施包括施工组织设计、施工方案、有关技术措施、操作规程、企业标准、质量责任制等管理制度的实施有效性评价，以便不断提高工程质量及施工管理水平。专业.整理 .WORD格式.资料.5.2.8工艺改进措施5.2.8.1土建结构施工1、构造柱支模工艺改进做法1）、砌体施工中，在水平灰缝上距构造柱600处，用Φ16PVC塑料管留设Φ16安装孔，垂直方向间距不大于800mm。2）、构造柱钢筋验收后，安装组合模板。3）、安装∟50×5角钢制作的专用模具，用Φ14穿墙螺栓紧固。主要优点：1）、模具周转率高，节约成本；2）、操作简便，快捷省时；3）、不留脚手架眼，增强墙体的整体性能，减少了脚手架眼处抹灰空裂等质量通病。详见下图：2、构造柱钢筋位置固定工艺改进做法构造柱钢筋位置的固定通常是用预制砂浆垫块及细钢丝绑扎在钢筋上，当浇筑混凝土时，由于混凝土入模冲击力和振捣棒的振击力，砂浆垫块很容易脱落，因此钢筋保护层很难保证，影响工程质量。改进的新方法是在构造柱的中部设一个钢筋井字形固定架，井字架在钢筋的里侧，与箍筋一起将构造柱钢筋固定，另外在构造柱顶部设一个工具式井字架，周转使用，该方法简单，工程质量有保证。专业.整理 .WORD格式.资料.施工方法：钢筋井字架根据构造柱尺寸制作，用Φ8或Φ10钢筋用电焊机点焊成井字型支架，构造柱钢筋绑好和墙体砌完后，在支模前，将井字架放置在标高1.4m左右处安放时如果构造柱钢筋受影响，可将箍筋拆开，井字架两侧紧靠砖墙，另两侧紧靠模板，安装前要量好尺寸，保证尺寸准确。井字架安放后与箍筋一起绑在构造柱钢筋上，最后安装模板。详见下图：3、楼梯踏步施工工艺改进做法楼梯支模时，踏步施工缝宜留置在现浇楼板上三步台，并在第三步踏步原宽度减去50mm处垂直底板留缝。踏步横档模板下部按钢筋间距钻孔开槽，卡住钢筋不位移。底板主筋下垫一根同保护层相仿的临时钢筋，一般为Φ14～Φ16来保证钢筋保护层。优点：楼梯踏步施工缝横档模板采用专制开槽，保证了主筋间距，可重复使用，主筋下临时垫筋可保证主筋保护层。第三踏步宽减小50mm外留施工缝，既符合规范要求，也避开了楼梯板最小截面。详见下图：4、植筋技术专业.整理 .WORD格式.资料.为了结构整体美观，保证预留筋位置准确，砌体锚拉筋、构造柱预留插筋等拟采用植筋技术。该技术具有工艺简单、操作方便、劳动强度低、质量容易保证等优点。其施工要点：1）、施工过程：钻孔—清孔—填胶粘剂—植筋—凝胶；2）、钻孔使用配套冲击电钻。钻孔时，空洞间距与孔洞深度应满足设计要求；3）、清孔时，先用吹气泵清除孔洞内粉尘等，再用清水刷清孔，要经多次吹刷完成。同时，不能用水冲洗，以免残留在孔中的水分消弱粘合剂的作用。4）、使用植筋注射器从孔底向外均匀的把适量粘合剂填注孔内，注意勿将空气封入孔内。5）、按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，粘合剂溢出。6）、将钢筋外露端固定在模板上，使其不受外力作用，直至凝结，并派专人现场保护。7）、按规范要求，做拉拔试验。5.2.8.2装饰装修1、墙裙面砖镶缝工艺改进做法1）、工艺做法：l清理基层，洒水湿润墙面；l1：3水泥砂浆打底；l抄平、排砖、弹线；l从下及上开始贴面砖，打点、挂通线、每贴一皮砖镶贴一道塑料条压缝；l清除余灰，修整墙面。2）、优点：该做法使墙面墙裙缝道均匀一致，线条明晰、顺畅，观感效果大为提高，克服了水泥砂浆勾缝中的勾缝不匀、深浅不一致，交接处不平顺的质量通病。安装节点见下图：2、地板砖铺贴工艺改进做法1）、传统做法弊病：传统铺贴地板砖，没有充分考虑地面混凝土随温度变化而伸缩，当混凝土受外界温度影响发生变化时，地板砖也随之变化，但由于受到四周墙体的限制，地板砖无法自由膨胀伸缩，从而造成地板砖起鼓的质量通病。专业.整理 .WORD格式.资料.2）、改进做法：在进行地板砖铺贴时，在墙四周留置5～8mm缝隙，内填聚苯板，使地板砖膨胀时有一定的柔性伸缩量，能避免地板砖起鼓。地板砖施工完毕后，聚苯板上口（低于地板砖面层2～3mm）用玻璃胶嵌缝，既可避免沿墙四周渗水，又提高了地板砖的观感效果。详见下图：3、地漏处地板砖铺贴改进工艺卫生间地面铺贴地面砖时，地漏周围要四面找坡，地漏处地板砖一般做法是整砖套割或将地板砖一分为二铺贴，这种做法容易出现地砖棱角突出或凹陷，影响观感效果和排水质量。改进方法：是将圆形地漏或方形地漏处的地板砖一分为四对角线切割，找坡铺贴，铺贴后效果很好。详见下图：4、出屋面抽气孔、通风道改进做法设计图中出屋面抽气孔、通风道均为矩形，为了增加美观，拟做如下改进，既提高了屋面防水效果，又增加了美感。具体工艺要求做法为：l盖板安装后，堆集砂浆；l待砂浆强度达到要求后安装顶球；l出屋面250mm以上抹灰；专业.整理 .WORD格式.资料.l待屋面防水层成活后，抽气孔根部两层10mm厚抹灰面层压光；l待抹灰面层干燥后进行刷油漆、涂料。详见下图：5.2.8.3管线、设备安装l立管：在配合主体施工时作好孔洞的予留，正式安装前采用钢丝吊一根通线，分层测量确定立管的位置，根据现场实际丈量所得到的数据进行管道支架的制作、安装，管道敷设、固定；这样管道的垂直度能得到有效的控制，这种方法既简单又便于操作，比较适用于高层建筑。l地漏:地漏的安装,在二次装饰工程时出现地漏位于装饰砖中部,没有直观美感,这种现象相当普遍,也是最容易出现的问题。根据多年的施工经验总结,设有地漏排水的地方一般有卫生间、厨房、茶水间、管道井、小型设备房等，这些地方在装饰时，通常采用地砖规格300×300，这就给施工提供了依据。预埋孔洞时不只依靠图纸，而是按现场实际情况布置，具体尺寸按（n倍的300±150）定位预留，能将安装后的地漏在二次装饰时出现的偏差减少到最小值。l地插座：在配合主体施工时予埋的地插座盒，后期安装时容易出现高低不平、不在同一条直线上，影响整体工程质量和美观。根据多年的施工经验，配合予埋时配管敷设要到位，封堵严密，插座的位置采用长200×宽200×厚80的泡沫块作半予留孔，后期安装时根据装饰工程要求的标高拉水平线进行施工，这些问题都能得到解决。专业.整理 .WORD格式.资料.六、安全文明创优措施6.1安全文明控制措施详见《安全施工组织设计》。6.2安全文明亮化措施1、施工现场大门由两根方柱、推拉式大门组成，颜色、标志、字样按公司CI形象设计统一制作。大门右侧设门卫，悬挂门卫制度，及禁烟标志。2、现场围档由商业银行统一布置。3、办公室采用白色彩板房，二层，开间3.6×4.8m，安有空调。各办公室内悬挂相关质量、安全管理职责；办公设施全部为新购置的，配有电脑3部，打印、复印机一部。4、办公室设有会议室，会议桌为新购置的专用椭圆形会议桌，会议桌中间摆放鲜花；会议室四周悬挂组织保证体系，网络计划图、安全、质量、环境目标及宣传标语等；会议室配置影像设备，平时用来丰富职工的业余文化生活，开会时用来播放录像、VCD等。5、办公室前挂五牌一图及宣传栏、读报栏、黑班报等，在五牌一图前布置花坛。同时在办公室前安装洗手池，热水器，放置垃圾桶等。宣传栏、黑班报主要用于安全技术、质量应注意要点，安全质量检查结果通报，公司和项目部近期工作要求等。6、在办公室前，设置观景台，用于公司总部、业主、监理举办活动及外来检查、参观人员更好了解该工程现场情况及质量、安全情况的最佳展示平台。7、在办公室前放置消防器材，消防宣传牌。专业.整理 .WORD格式.资料.8、现场办公区与生产区分开布置；现场生产区道路、木工车间、钢筋加工车间均进行硬化，钢筋半成品堆场用石子填铺；其余空地按设计进行绿化，成花园式布置；在办公室通往主体道路旁布置花廊。9、厕所要建成水冲式，大小便池用瓷砖贴面。10、进入施工现场，醒目位置挂安全警示标牌。11、在木工车间、仓库、伙房、生活区、电工房等易燃部位放置灭火器，在高层施工放置用油桶改制的消防桶。12、现场钢筋、模板、方木等堆放要整齐，悬挂标志牌。专业.整理 .WORD格式.资料.13、施工主体四周、基坑和楼层电梯井、阳台等临边一定要按照标准要求，用黑白相间的架子管搭设防护栏杆，并用安全网围护。14、主体施工按标准要求搭设安全通道，施工场地小且非生产人员走动多的主体边一定要搭设标准的防护棚和安全防护架。施工电梯、提升机一层要搭设防护棚，提升机司机工作位置要搭设操作棚，出入处做防护门。专业.整理 .WORD格式.资料.15、氧气、乙炔要分别放置，并固定防止有人乱挪，搭设防护棚防止阳光暴晒。16、配电箱要一机一闸，标明控制机名称，由专人负责、落锁。七、申报资料与工程资料的收集与整理项目部从前期工作开始即要按申报“鲁班奖”的要求去安排资料的收集和整理，高标准、严要求。7.1申报资料最终以当年“鲁班奖”评选办法为准。专业.整理 .WORD格式.资料.A工程项目计划任务书复印件1份。该文件是设计的依据，也是工程批建的依据，可以从业主处收集；B报建批准文件1份。包括有关建筑面积、结构变更的报批件、复印件，从业主处收集；C工程设计合理、先进的证明文件（原件）或获奖证书复印件1份，从设计院收集；D工程主要的平面图、立面图、剖面图各1份，自己收集；E总承包合同和施工合同书复印件1份；F反映工程概况并附文字说明的工程各部位彩照和反转片20张；G工程竣工验收资料1份。指工程主管单位的综合验收，包括设计、施工、建设单位和有关各部门如消防、环保、节能、规划、档案馆等在内的验收，并交付使用的证明；H工程质量验收记录；I评为省、部级优质工程或省、部范围内质量最优工程的证件复印件1份；J工程概况和施工质量情况的文字资料一式两份：是指包括工程的概况、特点、难点；K施工达到的水平、精度、有什么样的“绝活”；施工中的主要技术措施；解决什么难题、有何创新；用户对工程质量情况意见与评价等等。L有解说词的工程声像资料一份（或多媒体光盘一张）。内容包括：工程简介、工程各主要部分的质量状况，并结合工程特点，把主要施工方法和技术措施、质量措施、采用新技术、新工艺、新材料、新设备等从而保证工程质量的效果反映出来，编辑后播放时间控制在5分钟左右。M成品保护计划、要求与实施：除在施工过程中的成品保护以外，还应包括竣工一年以上，对建筑产品使用要求和回访实施情况。N《鲁班奖申报表》一式两份；O申报资料总目录，并注明各种资料的份数。7.2工程质量保证资料A符合国家《建筑工程施工质量验收统一标准》（GB50300-2001）及建筑工程质量验收规范系列标准的要求，工程质量保证资料的内容要求齐全。B产品、原材料质量保证书的技术数据应完整、清晰、盖有红章。C材料试验的试样应有代表性。焊条、焊丝按每批进料或按同品种、同标号、同一出厂日期编号为一个取样单位。D设备安装的主要材料和设备应有质保书和复试报告。专业.整理 .WORD格式.资料.7.3工程主要技术资料A本部分资料主要指工程一般施工记录、图纸变更记录、设备安装记录、预检记录、隐蔽工程检查记录、施工试验记录、工程质量验收记录及开竣工报告等。B项目副经理和各专业技术人员每日记施工日志，内容必须详细、准确；C本工程所有的资料表格统一使用由郑州市建委发行的工程技术资料软件的格式，输入微机存盘，技术管理人员在做资料时直接在微机上填写，签字、盖章部位空出，统一用A4纸打出，交有关部门签字盖章后交资料员收藏，同时还应备份一份电子版资料。D资料员按资料形成日期分类妥善保管，并做好记录；E技术人员在做好施工记录的同时，协同监理形成检验批、分项、分部（子分部）、单位（子单位）工程质量验收记录，所有的验收记录与施工记录相对应。F隐蔽工程记录必须按施工情况如实填写，如名称、规格、数量、主要工艺等，必要时用简图表示；隐蔽记录上必须讲清楚对应的施工图号或设计变更号，质检员填写检验意见时，要求详细、明确，验收意见填写“合格”或整改意见，出现整改意见的要写清楚整后的质量情况。G质量验收记录要齐全、详细，手续签证要完整，表格必须按国家标准样表的要求填写。F资料形成一定要与工程同步，项目副经理、项目总工程师每日下班前要根据当天的施工情况检查各项资料的形成情况，进行督促，保证当天事情当天完成，决不拖拉，造成漏项。7.4资料整理、归档、装订A、基本原则：以该单位工程为对象进行整理、装订。桩基、幕墙则分别单独整理、装订形成一套资料，单独装订成册。B、基本要求：a、资料盒封面、侧面所有内容均应用碳素笔填写完整。例如工程名称应填写全称，与合同或招标文件中的工程名称一致。b、资料组卷必须遵循其自然形成的规律，按其时间的先后，按期特征、专业加以排列。卷内资料若有多种资料时，同类资料按日期顺序排列，不同资料之间的排列顺序可参考单位工程竣工验收资料档案必须具备的基本内容。c、资料编制的要求：工程资料必须真实、完整、准确、系统，签证齐全，结论明确。专业.整理 .WORD格式.资料.工程资料必须随工程进度及时按专业归类整理，应以施工及验收规范、合同与设计文件、工程质量验收标准等为依据。总包单位负责汇总整理各分包单位编制的全部施工资料，分包单位负责对承包范围内的施工资料进行收集和整理，各承包单位应对其施工资料的真实性和完整性负责。工程资料必须使用原件，如有特殊原因不能使用原件的，应在复印件或抄件上加盖公章并注明原件存放处。工程资料的签字、签名必须使用碳素笔手工签字，盖章必须是原章。应将同种资料整理在一起，并将说明同一问题的资料整理为一份资料。如钢筋合格证、试验单应按时间顺序、型号、规格“一证一单”粘贴在A4纸上，并整理为一份资料。工程资料的卷内资料、目录统一采用A4幅（297mm×210mm）尺寸，小于A4幅面的文件要用A4白纸衬托。图纸折叠尺寸亦采用A4幅，图标、竣工图章应露在外面，图标外露右下角。资料组卷合理，拟编制三级目录，检索方便，装订整齐。C、资料分类全部资料分为六类进行汇编、装订成册；一类资料是建筑市场手续报建资料。其中包括：建筑工程参建各方合同、地质勘察报告、文物勘探报告、中标通知书、建筑工程报建申请表、建筑工程质量监督登记表、建筑工程施工图设计文件审查批准书及设计变更通知单、规划许可证、施工许可证、消防设计审查意见表、工程项目计划任务书、政府各部门、参建各方及其他相关部门的检查资料。二类资料是工程质量控制资料。其中包括：材料代用单，设计变更单，委托书，施工记录，检验、试验、试压报告，隐蔽工程验收记录，中间交接、验收记录，重大事故调查处理报告等。检验批质量验收记录、分项工程质量验收记录、分部（子分部）工程质量验收记录、单位工程质量验收记录、单位工程质量控制资料核查记录、单位工程观感质量检查记录。三类资料是工程安全和主要使用功能核查及抽查资料。具体有：屋面淋水试验记录、地下室防水效果检查记录、有防水要求的地面蓄水试验记录、建筑物垂直度、标高、全高测量记录、抽气（风）道检查记录、幕墙及外窗气密性、水密性、耐风压检测报告、建筑物沉降观测记录、节能、保温测试记录、室内环境检测报告、土壤放射性元素检测报告、基础结构检测报告、主体结构检测报告、屋面测漏检测报告、重复接地、避雷、绝缘电阻测试报告。专业.整理 .WORD格式.资料.四类资料是竣工工程质量行为资料。具体有：工程参建单位质量责任制一览表、取（送）样人员授权书、见证单位见证人员授权书、竣工报告、工程参建方工作情况报告、工程质量评估报告、验收组人员组成情况表、工程竣工验收报告、工程竣工验收意见表、规划、公安消防、环保和城建档案行政主管部门出具的认可文件或准许文件、房屋建筑工程质量保修书、法律、法规、规章规定必须提供的其他文件等。五类资料是其他重要的施工资料。具体有：图纸会审、设计交底、施工组织设计、专业施工方案审批文件，技术（质量、安全）交底，开工（停工、复工、交工）报告，竣工报告，材质证明书，竣工验收证明书，施工日记等等。六竣工图。凡采用施工蓝图改绘竣工图的，必须使用碳素笔修改，使新蓝图反差明显，修改后的竣工图必须图面整洁，文字材料字迹工整、清楚，图纸应齐全，且盖有竣工图章。上述资料装订时，每册按200页装订。按专业的施工顺序装订，专业与专业之间用印有该专业的标题色纸隔开。应有页码和总目录，每册还应有分目录。D、资料总目录见下附表：八、拍照、录像计划根据“鲁班奖”申报条件要求，要有反映工程概貌及工程各部位的彩照及录像带，拍照、录像内容应包括：工程全貌，工程竣工后的主要功能部位，工程施工中的基坑开挖，基础施工、结构施工、门窗安装、屋面防水、管线敷设、设备安装，室内外装修等方面。为此，作如下规划：8.1所需设备照相机一部要求500万像素以上；录像机一部要求专业摄影；分包单位另行配制。8.2拍摄人员拍照由王钊负责，根据拍照计划及时拍照、分阶段整理、挑选归档，并加以备份，以防丢失。由于录像要求高，建议由专业人士负责，按录像计划及时录制、整理、归档，待后期制作。8.3拍照、录像计划见附表。附表拍照、录像计划专业.整理 .WORD格式.资料.阶段拍摄工序、内容基与基础阶段1.基坑支护：清理土方ª人工钻孔ª安放锚杆ª绑扎钢筋网片ª注浆ª喷浆ª整理2.土方开挖：破桩头ª机械挖土方3.桩基测试：放置荷载ª静止ª读数ª记录ª结论（整个过程）4.测量定位放线5.清理基底土方（按施工段划分）6.垫层：支模ª打标高控制桩ª浇筑砼（一个过程）7.底板模板：砌砖模ª粉刷8.底板防水：刷基层处理剂ª作防水层（细部）ª保护层ª细石砼保护层ª后浇带、桩头防水处理（特写）9.底板钢筋绑扎：钢筋加工ª钢筋直螺纹接头制作过程ª钢筋绑扎（远、近）ª隐蔽验收10.底板大体积混凝土：泵送混凝土浇筑过程ª取试块、坍落度测试ª测温孔留置、测温ª记录11.对整个基坑有一个全镜头12.地下室墙壁：模板ª钢筋ª止水拉杆（特写）ª后浇带位置砌砖墙ª粘止水带ª加固钢筋绑扎ª缝隙处理、止水条放置13.浇筑地下室墙壁混凝土ª泵送、浇捣（浇筑过程）ª取试块、坍落度测试14.地下室侧壁防水：刷基层处理剂ª作防水层（细部）ª保护层ª后浇带防水处理15.地下室梁板：支撑ª模板ª钢筋ª混凝土16.地下室顶板：支撑ª模板ª钢筋ª混凝土ª防水17.地下室顶板防水:刷基层处理剂ª作防水层（细部）ª保护层ª细石砼保护层ª后浇带防水处理18.基坑回填：灰土分层回填、夯实ª灰土环刀取样主体结构阶段19.外架搭设，塔吊爬升过程，整体提升架搭设、提升、验收过程20.核心筒：模板安装ª钢筋绑扎ª混凝土浇筑过程ª模板拆除21.电梯间：模板安装ª钢筋绑扎ª混凝土浇筑过程ª模板拆除22.立柱1200*1200：模板安装ª钢筋绑扎ª混凝土浇筑过程ª模板拆除23.梁板：支撑ª模板安装ª钢筋绑扎ª混凝土浇筑过程ª模板拆除23.预应力梁施工：支撑ª模板安装ª钢筋绑扎ª金属管预埋ª浇筑混凝土ª模板拆除ª放置钢绞线ª锚板安置ª张拉过程ª锚固端封锚24.GRC预制薄璧箱体现浇空心板：GRC预制薄璧箱体进场、验收ª支撑ª模板安装ª底部钢筋绑扎ª安装、固定GRC预制薄璧箱体ª绑扎上部钢筋ª混凝土浇筑过程ª模板拆除25.安全防护：包括洞口、门口、预留口、楼梯间、外架等部位26.主体结构封顶后，从不同角度拍摄整个结构工程全貌门窗安装阶段27.细部做法（特写），特别在节能方面的做法，由分包单位配合拍摄28.幕墙：由分包单位配合拍摄屋面施工阶段29.找平层ª保温层ª防水层（细部做法）ª保护层ª屋面淋水试验过程30.卫生间地面防水:刷基层处理剂ª作防水层（细部）ª保护层ª做面层ª专业.整理 .WORD格式.资料.地面施工阶段细部做法(地漏、木线等)31.坡道地面：垫层ª32.地面节能做法细部粗装修33.室内、外墙粉刷，楼梯粉刷，滴水线做法、台阶尺寸管线敷设34.管线预留、预埋、敷设。设备安装35.由分包单位负责拍摄精装修36.由分包单位负责拍摄主要功能检测37.地下室防水测试，屋面淋水试验，建筑物垂直度、全高测量，幕墙、外窗气密性、水密性、耐风压检测，节能、保温测试，室内环境检测，基础结构检测，主体结构检测，抽气（风）道检测等。专业.整理 .WORD格式.资料.目录一、编制依据1二、工程概述12.1建筑概况12.2结构概况12.3安装概况2三、创优管理机构及目标63.1公司创优领导小组63.2项目部创优小组63.3创优管理机构体系73.4创优目标9四、总体部署94.1创优活动94.2相关单位职责94.3分部、分项工程划分104.4质量检查评审标准124.5质量控制点254.6创优总体计划284.7施工总承包管理29五、质量创优措施295.1前期准备295.2具体创优措施305.2.1突出“创”字：创新、创优、创高305.2.2突出管理的针对性，提高工程项目管理标准化程度305.2.3突出质量目标的不断提高31专业.整理 .WORD格式.资料.5.2.4大力推广应用建设部推广的“十项新技术”315.2.5强化质量过程控制，创过程精品335.2.6高标准、严要求，做好工程质量管理335.2.7质量控制要点355.2.8工艺改进措施36六、安全文明创优措施416.1安全文明控制措施416.2安全文明亮化措施41七、申报资料与工程资料的收集与整理457.1申报资料457.2工程质量保证资料467.3工程主要技术资料467.4资料整理、归档、装订47八、拍照、录像计划498.1所需设备498.2拍摄人员498.3拍照、录像计划49专业.整理 .WORD格式.资料.专业.整理
