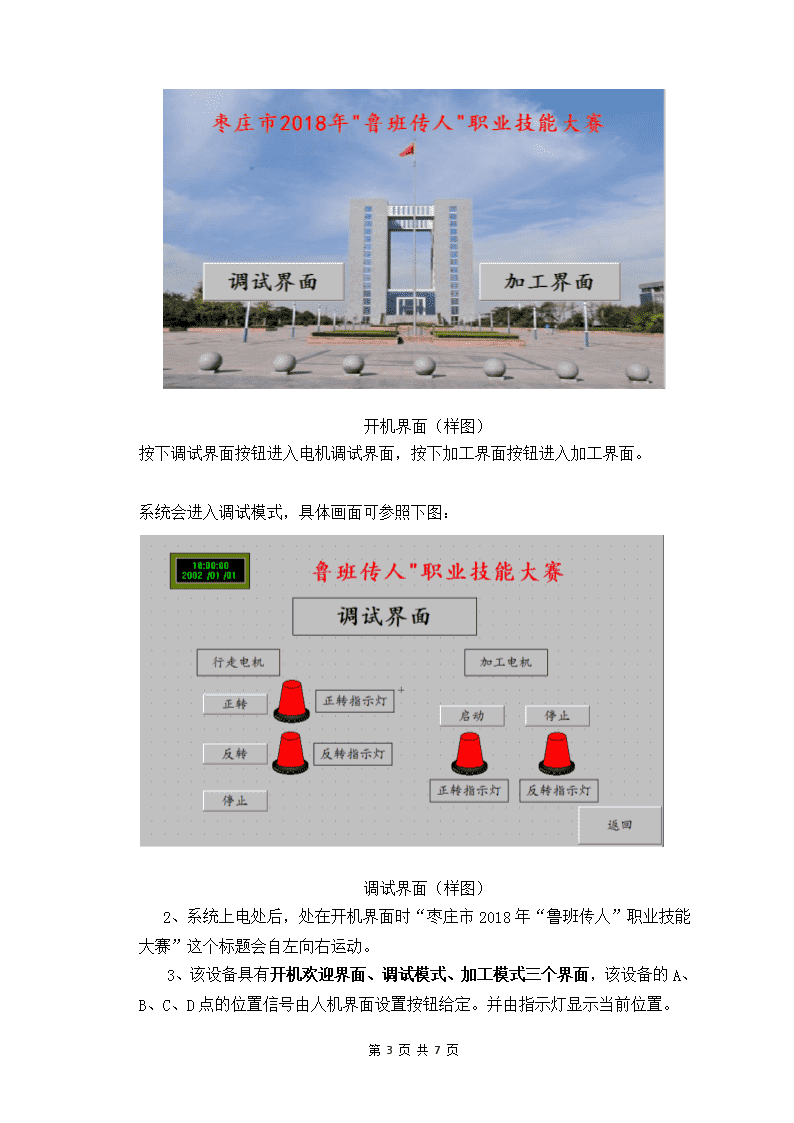

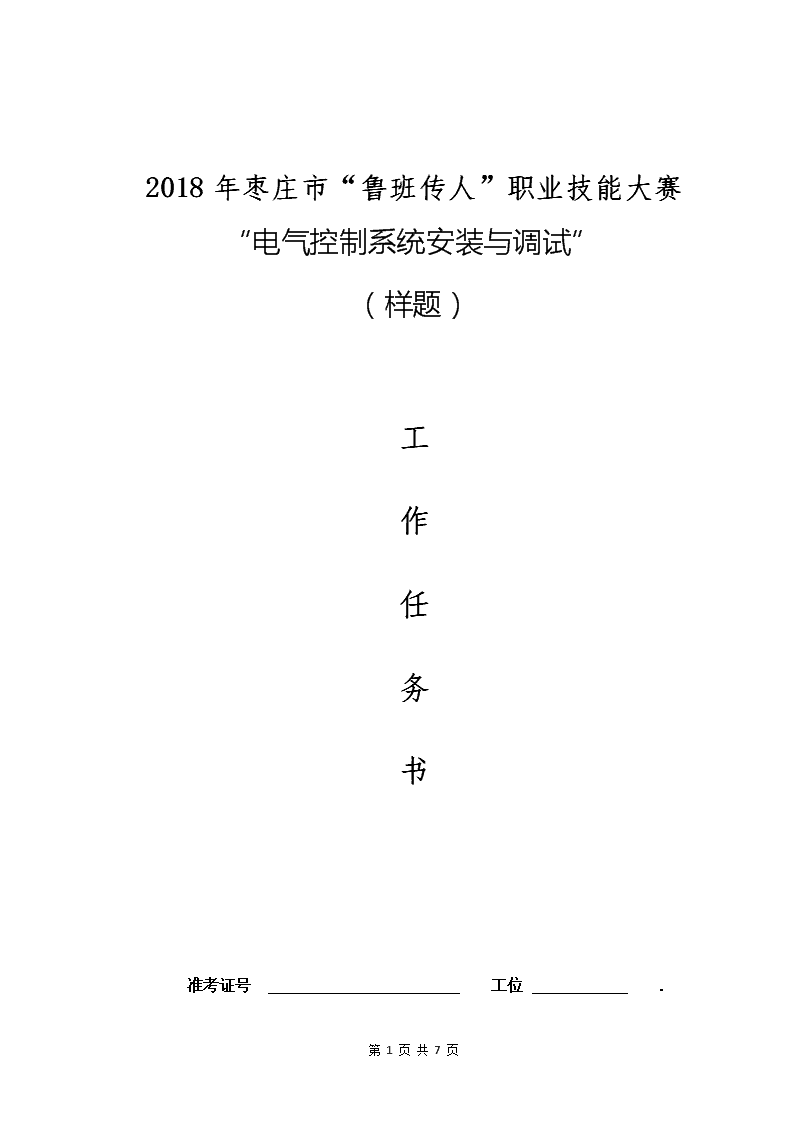

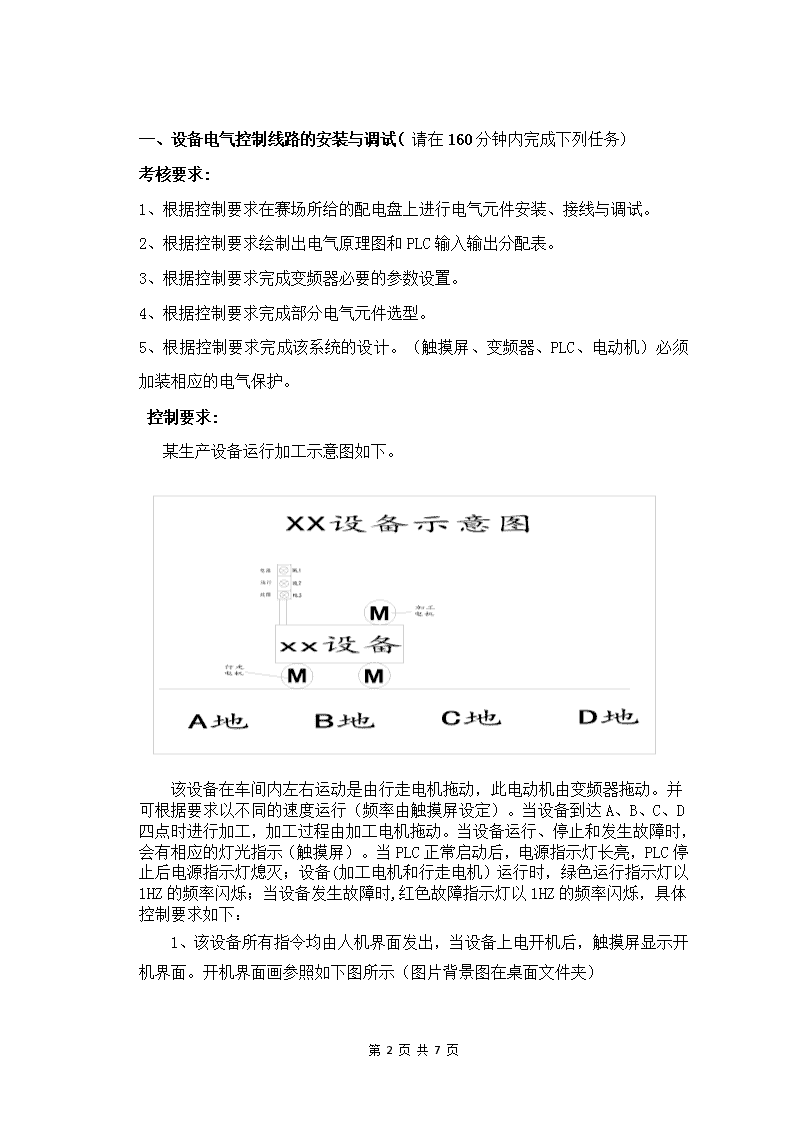

2018年枣庄市“鲁班传人”职业技能大赛“电气控制系统安装与调试”（样题）工作任务书准考证号工位.第7页共7页 一、设备电气控制线路的安装与调试(请在160分钟内完成下列任务)考核要求:1、根据控制要求在赛场所给的配电盘上进行电气元件安装、接线与调试。2、根据控制要求绘制出电气原理图和PLC输入输出分配表。3、根据控制要求完成变频器必要的参数设置。4、根据控制要求完成部分电气元件选型。5、根据控制要求完成该系统的设计。（触摸屏、变频器、PLC、电动机）必须加装相应的电气保护。控制要求:某生产设备运行加工示意图如下。该设备在车间内左右运动是由行走电机拖动，此电动机由变频器拖动。并可根据要求以不同的速度运行（频率由触摸屏设定）。当设备到达A、B、C、D四点时进行加工，加工过程由加工电机拖动。当设备运行、停止和发生故障时，会有相应的灯光指示（触摸屏）。当PLC正常启动后，电源指示灯长亮，PLC停止后电源指示灯熄灭；设备(加工电机和行走电机）运行时，绿色运行指示灯以1HZ的频率闪烁；当设备发生故障时,红色故障指示灯以1HZ的频率闪烁，具体控制要求如下：1、该设备所有指令均由人机界面发出，当设备上电开机后，触摸屏显示开机界面。开机界面画参照如下图所示（图片背景图在桌面文件夹）第7页共7页 开机界面（样图）按下调试界面按钮进入电机调试界面，按下加工界面按钮进入加工界面。系统会进入调试模式，具体画面可参照下图：调试界面（样图）2、系统上电处后，处在开机界面时“枣庄市2018年“鲁班传人”职业技能大赛”这个标题会自左向右运动。3、该设备具有开机欢迎界面、调试模式、加工模式三个界面，该设备的A、B、C、D点的位置信号由人机界面设置按钮给定。并由指示灯显示当前位置。第7页共7页 4、(1)当选择调试模式时行走电机调试：按下SB1或者触摸屏中的正转按钮，行走电机以10HZ运行；按下SB2或者触摸屏中的反转按钮，行走电机以20HZ运行；按下SB3或者触摸屏中的停止按钮，电机停止。加工电机调试：按下SB4或者触摸屏中的正转按钮加工电机正转5S；然后再反转5S后停止。按下或者触摸屏中的停止按钮，电机停止。此时电源指示灯常亮，电机在调试时运行指示灯以1HZ频率运行。变频器参数设置：序号参数号设定值1234567891011121314151617181920第7页共7页 I/O分配:PLCI/O分配表输入输出第7页共7页 电路图:第7页共7页 二、故障排除根据《电气控制电路原理图》完成电气线路故障检测与排除故障。第7页共7页
