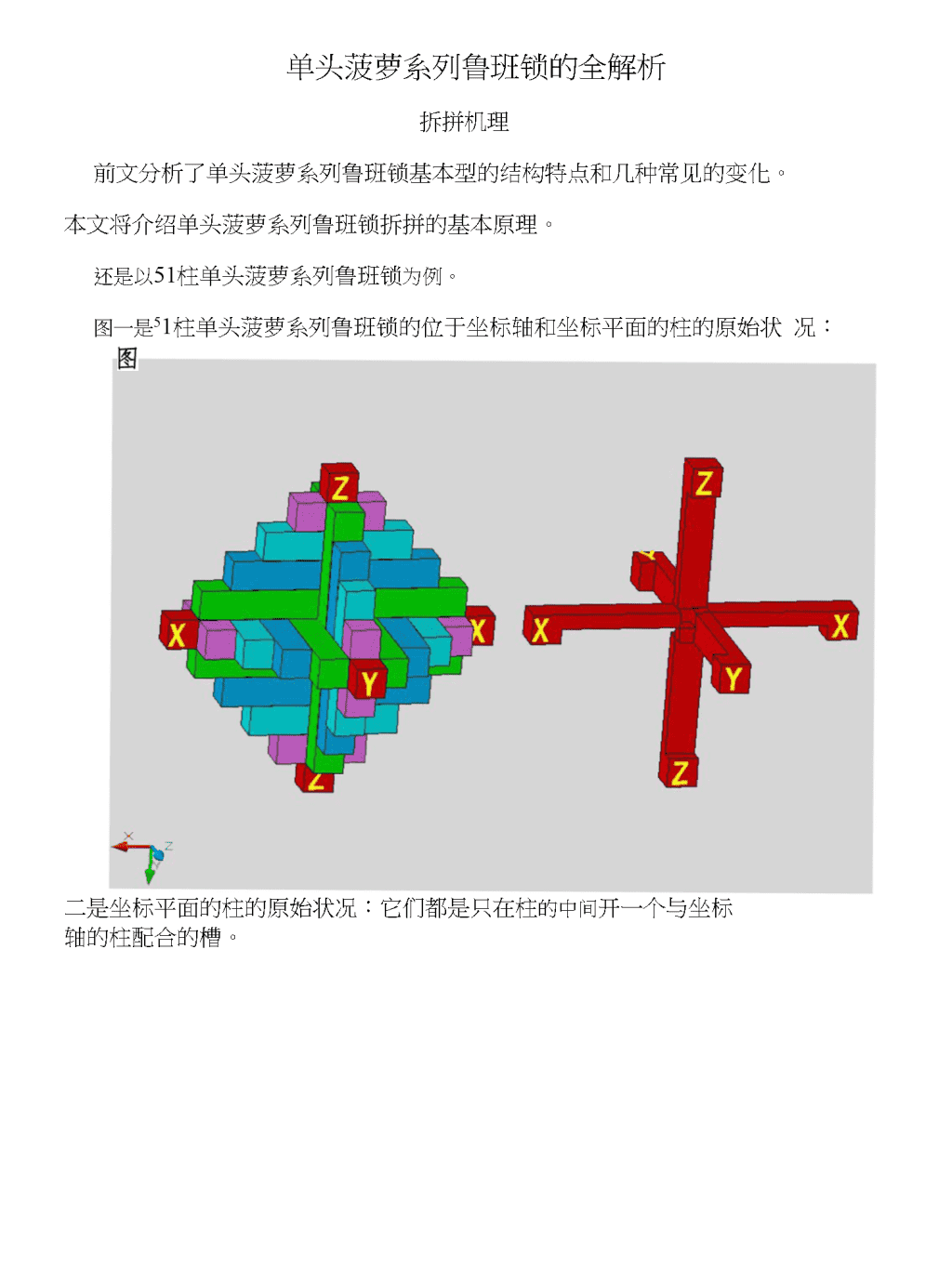

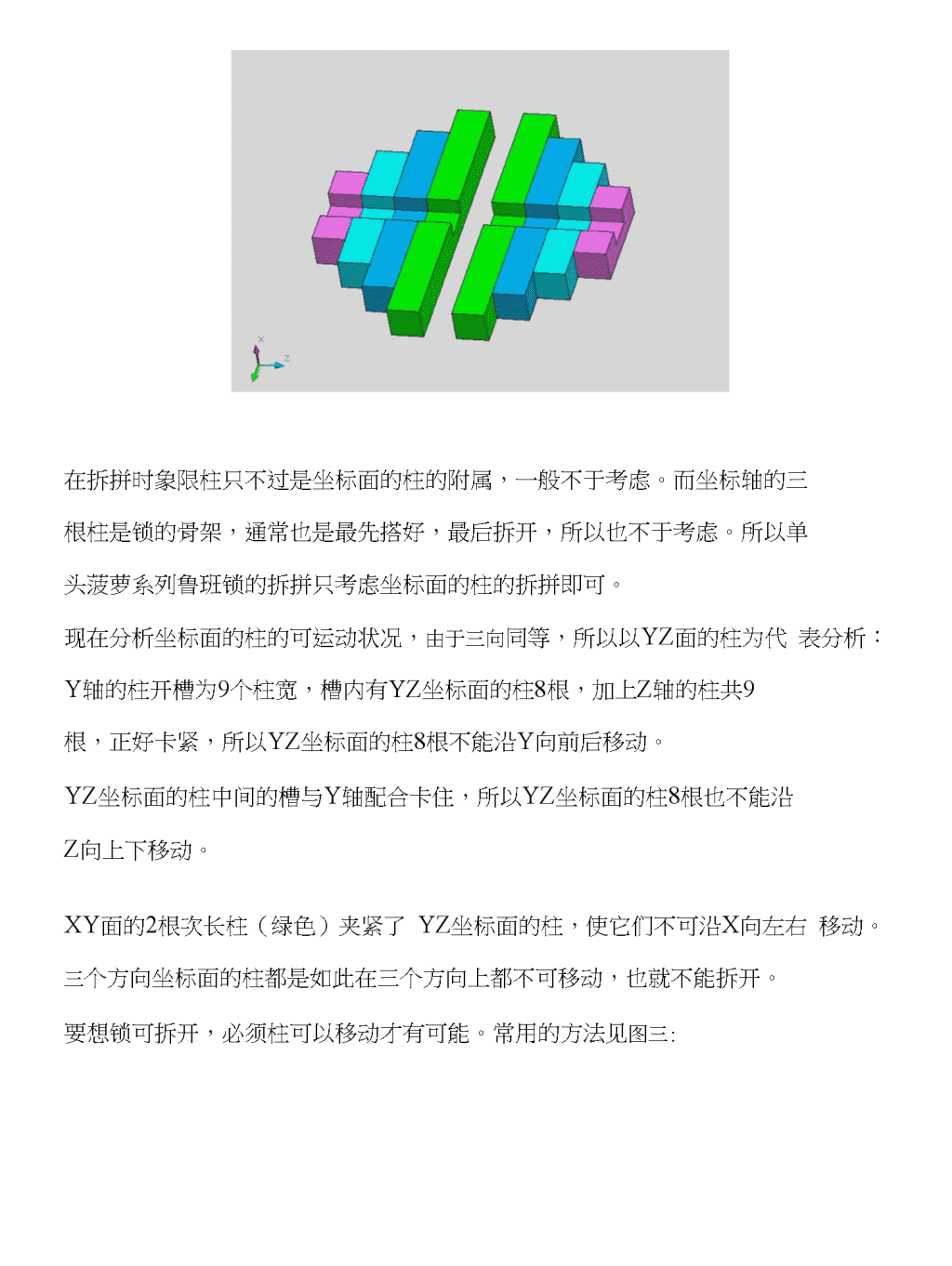

单头菠萝系列鲁班锁的全解析拆拼机理前文分析了单头菠萝系列鲁班锁基本型的结构特点和几种常见的变化。本文将介绍单头菠萝系列鲁班锁拆拼的基本原理。还是以51柱单头菠萝系列鲁班锁为例。图一是51柱单头菠萝系列鲁班锁的位于坐标轴和坐标平面的柱的原始状况：二是坐标平面的柱的原始状况：它们都是只在柱的中间开一个与坐标轴的柱配合的槽。 在拆拼时象限柱只不过是坐标面的柱的附属，一般不于考虑。而坐标轴的三根柱是锁的骨架，通常也是最先搭好，最后拆开，所以也不于考虑。所以单头菠萝系列鲁班锁的拆拼只考虑坐标面的柱的拆拼即可。现在分析坐标面的柱的可运动状况，由于三向同等，所以以YZ面的柱为代表分析：Y轴的柱开槽为9个柱宽，槽内有YZ坐标面的柱8根，加上Z轴的柱共9根，正好卡紧，所以YZ坐标面的柱8根不能沿Y向前后移动。YZ坐标面的柱中间的槽与Y轴配合卡住，所以YZ坐标面的柱8根也不能沿Z向上下移动。XY面的2根次长柱（绿色）夹紧了YZ坐标面的柱，使它们不可沿X向左右移动。三个方向坐标面的柱都是如此在三个方向上都不可移动，也就不能拆开。要想锁可拆开，必须柱可以移动才有可能。常用的方法见图三: 将XY面上左边最短的紫色柱切区去2个活动块。（如图三的左边所示）这样XY面左边的4根坐标平面柱都可以左移半个柱宽。这样YZ面的坐标平面柱由于XY面的绿色柱离开了半个柱宽的间隙，就都可以拆出。既而XZ面坐标平面柱也由于没有了YZ面的绿色柱的压紧，都可以拆出。最后XY面的柱就轻松拆出。但是这样处理后，在拼合好的锁中，XY面左边的4根坐标平面柱一直可以左右有半个柱宽的活动空间，很容易造成整个锁的自动散架。所以要对改造后的紫色柱进一步处理，见图四: If四四表示这样处理的2个注意事项：1.将紫色柱中间2个活动块作成圆柱状（如黄色柱）。这样它转动90度就有了半个柱宽的间隙，可以拆卸。拼合完成后，在回转90度，就可以消除这半个柱宽的间隙，（这时为了黄色柱可以转动，必须留有0.8个柱宽的间隙）。2.Y轴槽开口的方向必须对着这根黄色柱。否则，即使XY面左边的4根坐标平面柱移出来半个柱宽的间隙，YZ面的坐标平面柱还是拆不出。还有，这样处理后的拆卸顺序可以这样安排，如图五: 移动XY面左侧4根柱后，拆出YZ面的2根紫色柱1和2。不急于拆出其余6根柱，而是将它们向外移动。使得XZ面的2根紫色柱3和4可以拆出。同样XZ面的其余6根柱不急于拆出，而是将它们向外移动。使得XY面的另一根紫色柱5可以拆出。最后的18根坐标面的柱可以按需要的顺序拆开。这种拆卸顺序对此例毫无意思。但是对象限柱有了较复杂变化的锁是有相当用处的。象限柱的加入，也就是使部分坐标面柱的宽度加大，不会影响拆拼的基本原理。下文将举具体实例说明。
