楼梯、扶手、栏杆(鲁班奖细部做法集锦) 44页

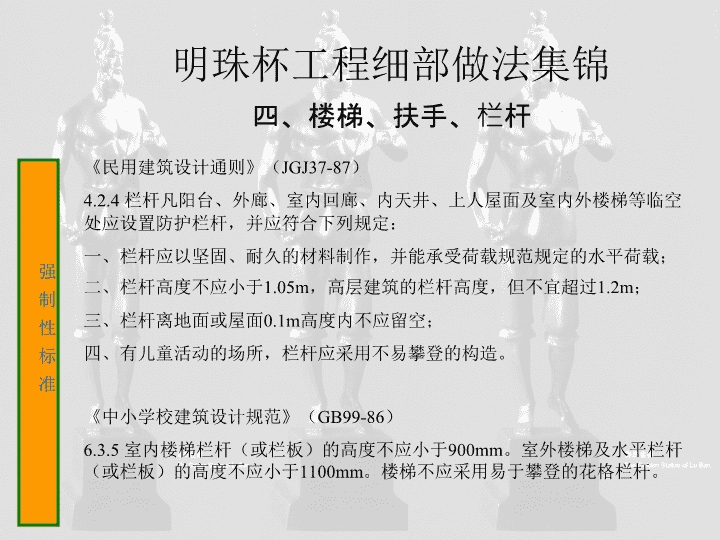

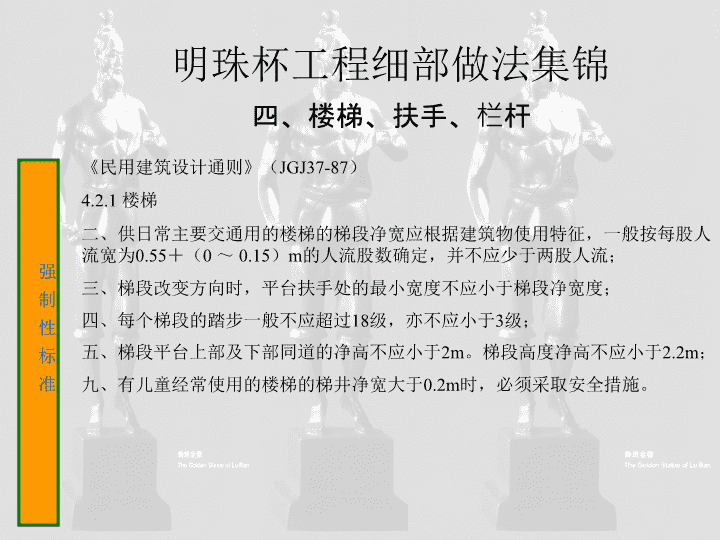

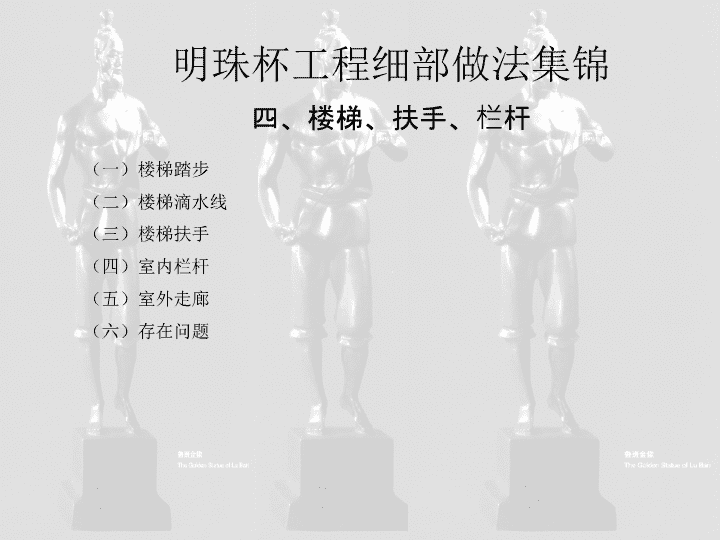

明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步（二）楼梯滴水线（三）楼梯扶手（四）室内栏杆（五）室外走廊（六）存在问题 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆《民用建筑设计通则》（JGJ37-87）4.2.1楼梯二、供日常主要交通用的楼梯的梯段净宽应根据建筑物使用特征，一般按每股人流宽为0.55＋（0～0.15）m的人流股数确定，并不应少于两股人流；三、梯段改变方向时，平台扶手处的最小宽度不应小于梯段净宽度；四、每个梯段的踏步一般不应超过18级，亦不应小于3级；五、梯段平台上部及下部同道的净高不应小于2m。梯段高度净高不应小于2.2m；九、有儿童经常使用的楼梯的梯井净宽大于0.2m时，必须采取安全措施。强制性标准 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆《民用建筑设计通则》（JGJ37-87）4.2.4栏杆凡阳台、外廊、室内回廊、内天井、上人屋面及室内外楼梯等临空处应设置防护栏杆，并应符合下列规定：一、栏杆应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载；二、栏杆高度不应小于1.05m，高层建筑的栏杆高度，但不宜超过1.2m；三、栏杆离地面或屋面0.1m高度内不应留空；四、有儿童活动的场所，栏杆应采用不易攀登的构造。强制性标准《中小学校建筑设计规范》（GB99-86）6.3.5室内楼梯栏杆（或栏板）的高度不应小于900mm。室外楼梯及水平栏杆（或栏板）的高度不应小于1100mm。楼梯不应采用易于攀登的花格栏杆。 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆《住宅设计规范》（GB50096-1999）3.7.2阳台栏杆设计应防止儿童攀登，栏杆的垂直杆件间净距不应大于0.11m；防止花盆处必须采取防坠落措施；3.7.3低层、多层住宅的阳台栏杆净高度不应低于1.05m，中高层、高层住宅的阳台栏杆净高不应低于1.1m；4.1.2楼梯梯段净宽不应小于1.1m。六层及六层以下住宅，一边设有栏杆的梯段净宽不应小于1.0m；4.1.3楼梯踏步宽度不应小于0.26m，踏步高度不应大于0.175m。扶手高度不应小于0.9m。楼体水平段栏杆长度大于0.5m时，其扶手高度不应小于1.05m。楼梯栏杆垂直杆件间净空不应大于0.11m。4.1.5楼梯井净宽大于0.11m时，必须采取防止儿童攀滑的措施；4.2.1外廊、内天井及上人屋面等临空处栏杆净高度，低层、多层住宅不应低于1.05m，中高层、高层住宅不应低于1.1m，栏杆设计应防止儿童攀登，垂直杆件间净空不应大于0.11m。强制性标准 强制性标准明珠杯工程细部做法集锦四、楼梯、扶手、栏杆《老年人建筑设计规范》JGJ122-994.8.4供老人活动的屋顶平台或屋顶花园，其屋顶女儿墙护栏高度不应小于1.1m。《托儿所、幼儿园建筑设计规范》（JGJ39-87）3.6.5楼梯、扶手、栏杆和踏步应符合下列要求：一、楼梯除设成人扶手外，并应在靠墙一侧设幼儿扶手，其高度不应大于0.6m；二、楼梯栏杆垂直线饰间的净距不应大于0.11m。当楼梯井净宽度大于0.2m时，必须采取安全措施；三、楼梯踏步的高度不应大于0.15m，宽度不应小于0.26m；四、在严寒、寒冷地区设置的室外安全疏散楼梯，应有防滑措施。3.7.4阳台、屋顶平台的护栏净高不应小于1.2m，内侧不应设有支撑。 强制性标准明珠杯工程细部做法集锦四、楼梯、扶手、栏杆幼儿园楼梯1.楼梯、扶手、栏杆和踏步应符合下列规定：一、楼梯除设成人扶手外，并应在靠墙一侧设幼儿扶手，其高度不应大于0.6m；二、楼梯栏杆垂直线饰间的净间距不应大于0.11m。当楼梯井净宽度大于0.2m时，必须采取安全措施；三、楼梯踏步的高度不应大于0.15m，宽度不应小于0.26m；四、在严寒、寒冷地区设置的室外安全疏散，应有防滑措施。2.阳台、屋顶平台的护栏净高度不应小于1.2m，内侧不应设有支撑。《建筑装饰装修工程质量验收规范》（GB50210-2001）1:护栏高度、栏杆间距、安装位置必须符合设计要求。栏杆安装必须牢固。 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步剪刀式楼梯踏步平整方正 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆花岗岩地面平整，楼梯踏步宽窄一致 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步楼梯花岗岩侧边抛光 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步楼梯花岗岩侧边抛光 鲁班奖工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步水磨石楼梯踏步齿角整齐，阳角镶嵌铜条 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步踏步镶防滑条相邻高差小于2毫米 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步梯段侧面设挡板 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步梯段侧面挡水板 踏步一致，扶手美观实用；荧光指示，便于疏散明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（一）楼梯踏步 明珠杯工程细部做法集锦（一）楼梯踏步 明珠杯工程细部做法集锦（一）楼梯踏步踏步侧面块材铺贴 梯板滴水线轮廓分明，滴水线槽顺直，宽窄一致滴水线采用铜条镶嵌 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（）楼梯滴水线滴水线采用铜条镶嵌滴水线采用塑料条镶嵌 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（二）楼梯滴水线滴水线条清秀、贯通 明珠杯工程细部做法集锦金石建筑楼梯底板滴水线条清秀、宽窄一致、贯通 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（三）楼梯扶手木扶手接头线条顺畅表面光滑 （三）楼梯扶手明珠杯工程细部做法集锦四、楼梯、扶手、栏杆不锈钢楼梯护栏折角线清晰，坡角合适，弯曲自然，接缝严密，表面光滑，色泽一致 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（三）楼梯扶手注：不锈钢扶手转角折角线清晰，坡角合适，弯曲自然，接缝严密，表面光滑，色泽一致 鲁班奖工程细部做法集锦四、楼梯、扶手、栏杆（三）楼梯扶手石材扶手转角 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（三）楼梯扶手木扶手转角 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆水平段加高，下部10cm封闭（三）楼梯扶手 护栏胶封平滑美观明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（三）楼梯扶手 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（三）楼梯扶手 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（三）楼梯扶手法庭扶手折叠而下，庄重朴实 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（三）楼梯扶手扶手底部处理 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（三）楼梯扶手扶手与墙面交接处理 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（四）室内栏杆护栏下部10cm封闭，栏杆与花岗岩交接处处理美观 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（四）室内栏杆护拦立柱与地面花岗岩交接处理美观 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（四）室内栏杆水平段加高，下部10cm封闭 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（四）室内栏杆室内护栏与墙面交接处理 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（四）室内栏杆造型各异的护栏 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（四）室内栏杆造型各异的护栏 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆（五）室外走廊室外走廊不锈钢栏杆 明珠杯工程细部做法集锦扶栏与墙面交接处理不当（六）存在问题 明珠杯工程细部做法集锦四、楼梯、扶手、栏杆踏步侧面面砖铺贴零乱（六）存在问题 明珠杯工程细部做法集锦不同材料交界不清晰 明珠杯工程细部做法集锦踢脚板铺贴
