[上海]文化中心甲级剧场空调施工组织设计创鲁班奖)_secret 134页

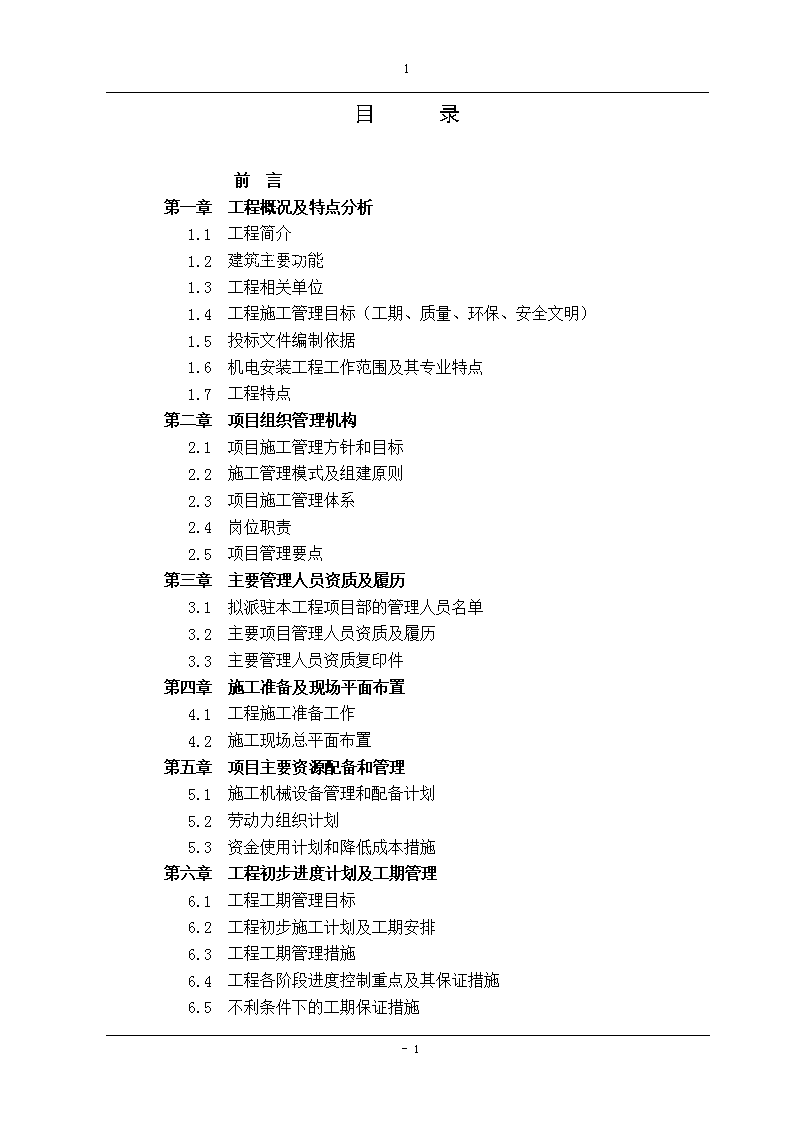

134目录前言第一章工程概况及特点分析1.1工程简介1.2建筑主要功能1.3工程相关单位1.4工程施工管理目标（工期、质量、环保、安全文明）1.5投标文件编制依据1.6机电安装工程工作范围及其专业特点1.7工程特点第二章项目组织管理机构2.1项目施工管理方针和目标2.2施工管理模式及组建原则2.3项目施工管理体系2.4岗位职责2.5项目管理要点第三章主要管理人员资质及履历3.1拟派驻本工程项目部的管理人员名单3.2主要项目管理人员资质及履历3.3主要管理人员资质复印件第四章施工准备及现场平面布置4.1工程施工准备工作4.2施工现场总平面布置第五章项目主要资源配备和管理5.1施工机械设备管理和配备计划5.2劳动力组织计划5.3资金使用计划和降低成本措施第六章工程初步进度计划及工期管理6.1工程工期管理目标6.2工程初步施工计划及工期安排6.3工程工期管理措施6.4工程各阶段进度控制重点及其保证措施6.5不利条件下的工期保证措施-134 134第七章工程综合管线图7.1工程综合管线图经验及设计第八章工程设备材料供应和管理8.1材料供应采购管理概述8.2材料采购控制和管理流程8.3设备材料供应及保管措施第九章工程施工及验收规范标准9.1机械设备工程类规范标准9.2电气工程类规范标准9.3给排水管道工程类规范标准9.4空调通风工程类规范标准9.5消防工程类规范标准9.6其他类第十章施工重点、难点及应对措施10.1工程施工重点、难点概述10.2主要施工重点、难点及其应对措施第十一章设备专业工程施工技术方案11.1设备专业工程概况11.2主要设备运输及吊装施工11.3一般设备安装施工11.4主要设备安装施工第十二章管道专业工程施工技术方案12.1管道专业工程概况12.2管道专业工程施工流程12.3管道系统施工第十三章空调通风专业工程施工技术方案13.1空调通风专业工程概况13.2空调通风专业工程施工流程13.3空调通风系统施工第十四章工程质量管理14.1工程质量管理目标14.2项目质量管理体系及责任制14.3工程质量保证措施14.4工序质量的三级控制第十五章工程安全健康和文明施工管理-134 13415.1工程安全健康和文明施工管理目标15.2项目安全、文明施工管理体系及责任制15.3工程安全管理措施15.4工程文明施工管理措施第十六章环境管理与施工产品保护16.1环境保护管理目标16.2项目环境管理体系16.3主要环境保护措施16.4工程产品保护第十七章施工配合协调和管理17.1与政府部门的关系协调17.2与业主、顾问、监理等单位的关系协调17.3与项目部内部的关系协调17.4与机电工程相关单位的关系协调第十八章技术服务和工程保修18.1技术服务及人员培训18.2工程保修和质量回访第十九章本工程分部分项工程划分检验批划分19.1分部分项工程检验批的划分第二十章工程质量要点及空调的系统参数20.1进场材料设备的质量控制20.2空调室内外机的系统参数20.3空调的施工进度计划第二十一章“创白玉兰奖，争创鲁班奖”质量控制措施实施方案-134 134第一章工程概况及特点分析1.1工程简介本工程总建筑面积34602m2，地下一层，面积为9306m2，为机动车库，厨房和机电用房，地上25296m2，分别为xx文化馆和xx文化活动中心，本施工组织设计主要为2号楼即xx文化活动中心的空调工程，本文化中心剧场作为上海xx区xx社区的标志性建筑，剧场可容纳约1200位观众左右，属于大中型甲级剧场。1.2建筑主要功能本工程主要设有剧场及相关的观众厅、舞台、化妆间、会议室、教室及配套办公室等建筑功能。1.3工程相关单位1.3.1业主/招标单位：1.3.2设计单位：1.3.3施工监理：1.3.4投资监理：1.3.5总包单位：1.3.6分包单位：1.4工程施工管理目标（工期、质量、环保、安全文明）1.4.1工程工期及施工进度管理目标：计划总工期根据招工程实际要求暂定为90日历天，具体工期在业主及总包的管理要求下按时完成，力争提前以便给后续工作留有余地。1.4.2工程质量管理目标：全面响应业主及总包单位要求，符合国家相关施工及验收规范标准要求。1.4.3工程环保、安全文明施工管理目标：严格管理，确保工程安全施工，杜绝各类重大伤亡事故。组织文明施工，加强职工教育，重视环境保护，做好工程成品保护管理工作，确保达到市文明标化工地管理要求。1.5施工组织编制依据1.5.1业主单位对本工程的相关要求。1.5.2上海xx有限公司设计的本工程施工图纸。-134 1341.5.3国家现行的相关施工及验收规范、质量检验评定标准，上海市建设工程质监部门的相关规定。1.5.4工程所在地区相关行政、市政管理部门所要求遵守的各项规定。1.5.5公司企业标准，公司管理制度，公司GB/T9001-2000质量管理体系、GB/T24001-1996环境管理体系、GB/T28001-2001职业健康安全管理体系三合一认证管理要求。1.5.6公司以往同类剧场及商务工程的施工经验、施工工法。1.6空调安装工程工作范围及其专业特点1.6.1本工程空调安装主要包括空调水系统、空调通风系统的供应和安装以及与上述系统有关的其他指定分包单位的协调配合等。1.6.2空调通风系统：1）主要包括冷暖空调及通风系统等的供应及安装。2）空调系统：舞台、观众厅、展厅、门厅及多功能厅采用全空气系统；舞台分为二个空调系统，每个空调系统送风量为2500m3/h;观众厅分为二个空调系统，观众厅总送风量为54000m3/h。观众席的送风方式为座位下送方式，每个座位的送风量为45m3/h，送风柱内气流流速为1m/s，送风孔风速为0.25m/s，回风为侧回方式，舞台送风方式为喷口侧送，侧台为旋流风口上送，回风为侧回方式；办公室、化妆间等采用风机盘管+新风的方式。3）空调的冷热源：采用风冷热泵座位空调的冷热源，夏季最大计算冷负荷量1320kw，配置两台单台制冷量与制热量均为756kw的风冷热泵，夏季提供7/12℃冷冻水，冬季提供45/40℃热水。3）通风系统：本工程的在设有集中空调方式的房间机械排风和新风系统送风来完成。而在地下室、厨房及公共卫生间等场所设置独立的通风系统。地下停车库及设备用房设置机械通风系统。5）防排烟系统（本系统不作为本次安装内容，仅涉及相关的配合）：楼梯间、楼梯间前室及合用前室设置独立的防烟系统，每层设置多叶送风口，在发生火灾时启动屋顶送风机进行正压送风；内走道每层设多叶排烟口，当发生火灾时通过屋顶的排风机进行排烟。同时在地下车库等位置均设有防烟系统。1.7工程特点1.7.1本工程地处xx区xx街道办事处旁，建成后作为xx社区的公众文化交流-134 134场所，其建筑功能设计的高要求，我公司将选派精干高效的工程项目经理和有丰富经验的施工管理、作业人员来承担此项施工任务，确保本工程优质按期交付使用。1.7.2本工程作为社区文化中心，针对适应不同时期的使用功能、及日常人员繁多的特点，因此对大楼内的机电等专业系统的可靠性和稳定性要求非常高，对空调通风工程的施工工艺和质量要求非常高。同时，建筑系统功能复杂，安装实物密集，对系统的综合布置和便于日后维修的要求也非常高。1.7.3本项目高级剧场性的综合大楼，其使用功能要求建筑和装修追求整体协调的人文意趣和艺术品位，充分利用室内空间，功能分隔富于变化，灵活巧妙。注重营造平和恬适，宁静典雅，贴近自然和更具理性的环境条件。同时，对楼宇整个系统的振动、噪声、采光、通风、室温、水质、照度等环境的自然舒适性以及自动化系统功能的稳定可靠性要求都提出了严格的限定指标，涉及到机电系统的重点内容主要有各类设备的抗振减噪、风管和排水管道减噪、通风空调系统室内温湿度和风速的稳定性等等。这就要求施工人员对整个建筑各专业系统的实用功能和要求必须有充分的理解和满足，并在各个细布和整体外形的审美价值取向与建筑和装修保持一致，合理安排，精心施工，不放过任何细微的瑕疵，力争精益求精。1.7.4本工程位xx社区的文化中心，四周为xx社区的商业及行政中心，对工程形象、环境保护和安全文明施工的各项要求较高，增加了施工管理的难度。在组建工程项目部时，要充分考虑此项工程的特点和难点，配齐、配足素质和能力都能满足要求的相关管理人员。同时，本工程所在地处旧城改造区域，工程现场范围施工区域可用空间较小，地下层次多，交通道路通行条件较差，进场后要积极与业主相关单位协调，合理安排现场平面布置，组织设备材料的进出场运输、存放和工程垃圾的清理外运工作等。1.7.5本工程空调通风系统的设备大多分布于地下室、屋顶层。施工时竖向垂直运输要考虑周全，并编制专门的设备吊装及安装方案指导施工。1.7.6本工程大部分设备材料均由承包商采购和供应。空调安装工程的设备材料品种繁多，内容复杂，工艺要求高，选用品牌涉及各类产品，供应采购难度较大。组建项目部必须充分考虑上述特点，调遣一批具有丰富采购经验、熟悉各类设备材料采购流程的人员，合理组织和安排各类设备材料的评选、呈审、订货、计划进场和存放工作，严把材料质量关，确保工程如期优质建成。1.7.7空调安装工程在安装时与其他各专业的管线碰头繁多，必须对每层各专业-134 134的设备及其相关管线进行平面和立体的合理布置，尤其是地下层、大楼的公用部位管线密集部位。进场后项目部将配备设计组，制定合理的图纸设计和呈审计划，组织各专业工程师对施工图进行仔细的阅读分析，并针对上述重点部位绘制专门的施工细化详图和机电工程综合管线图，合理进行平面和空间布置，并根据呈审计划报业主、建筑师、机电顾问等相关单位批准后指导施工，避免不必要的返工损失。1.7.8本工程有效安装工期比较紧张，特别是后期安装阶段，劳动强度非常高。我们将立即与各方协调，确定重要施工节点时间，编制合理的施工计划，并制定相应措施保证其实施。施工前期在做好施工准备的同时，根据施工计划有针对性进行项目施工各阶段人力、机械、材料和资金等资源的准备和调配。安装必须全过程与土建和装修工程进行分片分区域交叉施工，只要安装一具备条件，立刻组织抢工，把工程量尽量向前期疏散，平缓施工高峰。同时注意安装质量，避免返工，影响工期。1.7.9本工程机电系统功能复杂，专业繁多，工程后期的组织调试工作尤为重要。调试前应协调机电各单位，共同编制本工程的系统总调试方案。精心实施设备、装置和系统单项测试、接口测试、系统调试、联合调试，系统总调试时各单位相关专业技术骨干及主要设备供应商的技术人员均需在场，确保系统一次投运成功，整体联动一次成功，运行正常可靠。第二章项目组织管理机构2.1项目施工管理方针和目标2.1.1施工管理方针：-134 134高标准、严要求、抓落实、创一流、重合同、守信誉2.2.2项目管理目标：工程质量达到优良。确保无重大安全伤亡事故。确保施工现场管理达到上海市文明标化工地管理要求。机电进度确保与土建工程施工同步，力争提前。项目管理体系运转顺畅，确保合同全面履约。2.2施工管理模式及组建原则2.2.1项目机构组建原则：1）本项目具有工程量大、工期短的特点，需要投入密集的施工资源，且施工全过程土建施工与机电安装、机电安装与其它分包方交叉穿插施工，协调配合关系复杂，管理难度大，管理力量要同比强化。2）本项目有较高的技术含量和一定的施工难度，施工质量要求高，对管理的精细化要求高。必须精选本公司内优秀的管理人才、技术人员，建立一个阵容强大、结构严整、组织完善、人员精干、高能高效的现场安装项目管理班子，坚持合理分工和密切协作。同时，公司管理和现场项目管理紧密结合，确保公司对施工项目的领导、监督和保证作用。3）项目管理组织机构采用项目经理对工程项目进行宏观管理和对重大事项做出决定，项目经理部相关管理人员对工程项目进行微观管理，并及时向业主现场代表、公司工程管理部门等单位进行汇报。针对机电安装工程量大、面广的特点，我司专门成立机电安装项目管理部，按照项目管理法的要求，对项目经理部负责。2.2.2工程总体管理框架模式：在总包管理模式的管理下，我司在组建项目经理部的同时，委任具有多年施工管理经验的安装项目经理作为本工程的机电安装项目管理部负责人。1）空调安装项目实施保证组只结构图：如下。项目经理项目副经理-134 134安全监管供应监管经济监管质量监管进度监管机电安装负责是否通过2）公司管理层及项目部对本工程施工实行统一领导和管理，监督和保证项目部全面履行工程合同，以公司的资产和信誉担保，对施工及建后服务的过失和违约承担经济、法律责任。对项目起支援、监督、保证作用，但决不干预项目日常工作，不削弱和侵占项目经理权益。3）项目经理部是项目施工执行机构，在公司指挥部的统一领导下，在工程合同的约束下，在业主的指示和监管下，在总包的统一管理协调下，依法守规地执行项目施工，圆满完成合同义务和公司下达的管理目标、经济技术指标。2.3项目施工管理体系2.3.1成立“上海市建设工程机电设备有限公司xx社区文化中心项目部”，亦按照项目法管理要求，组建一个高素质的管理部，项目管理机制适应建筑市场和业主需要，有自我超越意识和创新意识。敢于在观念上创新、组织上创新、制度上创新、服务上创新。管理机制的有效性最终要反映在安全施工、质量可靠、协调配合、管理有力、合同履约等本工程各项管理目标上。2.3.2施工项目管理体系图：如下。公司总部安全质量监督站技术发展中心公司各职能部门-134 134项目总指挥项目经理管理组副组长（分管施工）管理组副组长（分管技术）综合管理办公室各专业责任工程师合约采购工程师设计责任工程师质量责任工程师安全责任工程师资料档案物资仓储财务劳资后勤治保统计计划设备专业电气专业暖通专业管道专业各专业施工员各专业班组长设备机械班组暖通空调班组强电弱电班组各专业班组施工人员上海市建设工程机电设备有限公司xx社区文化中心项目部施工管理体系-134 1342.3.3项目部组织机构设置分管理层和作业层两层。2.3.4选派优秀管理人员和技术人员组成项目管理机构。1）项目部设项目经理1人，项目副经理2人（分管技术和施工）。2）下设专业施工组，包括设备、管道、暖通、电气、弱电专业责任工程师各1人，领导若干专业施工员和施工班组长，组织和指导各专业工程的施工。3）下设质量安全监督组、设计组和合约采购组，配备质量、安全、环保、合约采购责任工程师各1人，负责本工程和质量、安全、环境、文明施工管理和施工图纸深化设计，组织设备材料采购供应。4）下设综合管理办公室，设办公室主任1人，配备统计计划、后勤治保、财务劳资、物资仓储管理人员，负责本工程的各项综合管理、后勤配套服务。5）项目经理对工程施工实施全过程的管理，对项目的质量、工期、环保、成本、安全、文明施工等各项指标的实现承担全面责任。2.4岗位职责2.4.1项目经理：1）项目经理代表项目部主持机电安装项目施工，全权负责履行合同，对机电安装工程项目实行全过程全方位领导，决定机电项目施工和管理重大事宜。2）全面负责机电项目内外的施工协调工作，参加业主定期召开的工程会议，汇报本工程进展状况，反映存在问题，及时传达和执行会议的决定或指令，协调有关单位施工配合，确保项目施工顺利进行。3）指挥机电安装项目施工生产经营活动，调度项目施工所需的人力、资金、物资、机具等各类生产要素。实施有效控制，监督执行有关技术规范标准，批准各专业工程施工方案和施工计划，确保工程质量和工期，实现安全、文明生产，努力提高效益。4）建立并保持机电安装项目组织体系、质量、安全文明、环保等管理体系稳定和有效运行。主持策划和制订项目各项管理目标和管理措施，确定机电安装工程管理主要岗位人选，建立项目各级岗位责任制度。5）组织、领导、监督项目各级人员全面履行工程合同，实现项目目标。并及时向项目部经理及相关职能部门反映工程进展状况和需要公司协助解决的问题，以取得公司总部及时有力的支持。2.4.2项目副经理（分管施工）：-134 1341）在项目经理领导下，全面负责机电安装项目施工管理工作，组织领导各专业责任工程师及职能管理人员按计划完成施工任务。2）全面负责工程施工生产调度，与建设单位协调工程进度的有关问题，领导项目统计计划人员及时编写、调整切实可行的进度计划，保证施工顺利进展。3）负责配合项目经理做好与其他相关施工单位在工程施工中的协调、配合与管理工作，参加现场施工协调会，对各类施工问题做出承诺或决定，协调各相关单位的衔接配合，使施工和谐有节奏的顺利推进。4）做好安全文明施工管理，贯彻“预防为主”方针，杜绝大小工伤事故。5）协助项目经理对全面工作的管理，在组长离岗时代行组长职责。2.4.3项目副经理（分管技术）：1）在项目经理领导下，全面负责施工技术管理工作。严格按图施工，认真指导各专业工程师执行现行的施工规范、标准，推广新技术、新工艺在施工中的应用。2）主持编制和贯彻实施工程施工组织设计、质量计划、重大安全技术措施方案。审批各专业工程施工方案、作业指导书、细化设计图纸、安全技术措施方案。3）深入施工现场监督、检查、协助、指导各专业工程师正确及时填写各类施工技术资料，并及时汇总，签字确认。解决施工中的各类技术难题，积极与业主、建筑师、机电顾问联系，协调技术问题。听取监理工程师的意见和指令，并监督执行。4）负责指导质量责任工程师和质检员的工作，确保工程质量，定期组织项目施工质量检查、文明施工检查。并协助配合组长作好对现场施工的管理工作。5）负责组织和指导图纸设计工程师和设计组人员进行工程图纸的深化设计、协调有关单位共同绘制工程综合管线图和土建结构留洞图。2.4.4各专业施工责任工程师：1）负责组织、指导和监督各专业工程施工，保证按时、按要求、优质完成施工任务，同时负责与本专业相关的各业主指定分包单位的施工组织协调工作。2）编制各重点部位及专业工程作业指导书，并组织实施。根据总进度要求提出劳动力、材料、设备等资源的需要量及进退场时间，并协助安装管理组副组长编制施工进度、预测现场费用、编制报告。3）做好本专业的施工技术准备，向班组下达质量计划，进行技术交底、检查，督促班组施工人员操作达到技术规范之要求，同步及时准确填写各类施工记录，并将有关纪录（隐蔽记录）送交业主和工程监理工程师签字确认。-134 1344）严格执行施工规范标准，推广新技术、新工艺在施工中应用，解决施工中的技术问题，并及时汇报工程质量、进度、安全、技术情况，提出自己的建议和意见。5）负责施工过程中的工程量统计、工程造价变更、班组工作考核等工作。2.4.5专职质量责任工程师：1）协助项目经理组织建立健全项目质量管理和保证体系，全面负责工程质量管理，认真贯彻国家有关质量工作的方针、政策、法令、规范和标准，并根据工程项目实际情况，制订质量目标计划和实施要点。2）积极开展宣传教育工作，提高职工的质量意识，确保施工项目的工程质量，努力争创精品工程。督促施工班组认真坚持工程质量“三检制”，消除隐患，杜绝质量事故的发生。3）勤于检查、严于执法，及时发现各类施工质量问题，并及时正确处理。对工程特殊过程实行连续监督和控制，参加隐蔽工程检验和主要工序之间的交接检验工作，并对检查确认情况负责。4）配合工程质量执法行政部门有关人员的现场检查，记录检查中发现的质量问题，督促施工班组纠正措施的贯彻执行。2.4.6专职安全责任工程师：1）协助项目部组建项目安全生产管理体系，全面负责项目安全和文明施工管理，贯彻执行劳动保护法律制度，审查安全技术措施计划，并督促按期切实执行。2）组织和协助制定或修订项目安全生产制度和安全技术规程，定期对这些制度、规程的贯彻执行进行监督检查。3）总结和推广安全生产的先进经验，对职工进行安全生产宣传教育，指导项目安全生产领导小组工作。督促相关人员按规定及时发放和合理使用个人防护用品。4）参加各类工程事故的调查和处理，及时进行事故的统计、分析和报告，协助公司有关部门提出防止事故的措施，并且督促按期正确实施。5）负责进行全天候、全线路安全巡回检查，及时向项目经理反映各类安全施工情况，提出改善安全防护的意见和建议。本工程实施中实行“安全一票否决制”，检查中发现违章现象，有权立即制止或下达停工令，直至整改验收为止。2.4.7合约及采购责任工程师：1）协助项目经理进行工程合同管理，包括工程承包合同、内部劳务承包合同、工程保险合同、设备材料采购合同、劳动合同等。-134 1342）潜心研究，透彻理解工程总包合同及机电指定分包工程合同条款，指导项目人员正确和全面执行合同，运用合同维护合法权益，确保合同全面履约。3）主持编制工程施工预决、算，负责项目内部承包测算和工料验收。4）审核本工程每月进度报表文件中的各项工程量及费用。及时组织人员对业主、设计顾问提出的设计变更、工程量增减、物料替换及引发额外费用的各种指令，进行工料和费用计算，提出工程量变更报告。并负责与业主、机电顾问和估算师等单位就工程量和费用问题实行日常联络。5）编制合理的工程设备材料呈审计划，组织专业人员进行数量统计、品牌评选，并按照业主文件规定的要求进行呈审。协助主管项目经理组织设备材料采购订货，签定采购合同，确保材料质量，并满足工程施工进度和现场存放条件的需要。2.4.8综合管理办公室：1）负责本工程全过程的各类合同、施工方案、图纸、联系单等各类文件的登记、收发、编目、标识、借阅、回收、归档工作。妥善保管文件，防止丢失或损坏。2）建立工程统计台帐，积累各种配合财务、劳资、生产等要求进行成本核算经济活动分析的资料。编制每月工程量完成报表，按时上报公司有关部门。4）配合主管项目副组长进行工程形象进度计划的安排，编制各时段施工进度计划、财务用款计划、劳动力平衡计划、机具使用计划。5）认真做好工程施工及人员生活的各项后勤保障工作，组建工地食堂、宿舍和娱乐活动室，定期组织职工开展各项活动，加强职工法制宣传教育和管理。做好工程现场和临设区的治安保卫工作，及时办理有关手续，接受当地行政部门管理监督。6）负责工地现场材料仓库的管理，做到现场材料堆放整齐、挂牌示意。严把材料质量关，同时做好各类工程材料的进出台帐，建立严格的领料制度。负责对各类施工设备、工具的定期维修保养。7）负责本工程相关人员的登记注册，根据公司制度实施项目人事和财务管理。2.5项目管理要点2.5.1项目管理系统划分：遵从现代工程项目管理特点，把项目管理的生产系统、技术系统和商务系统作为三个分立的平行系统，各系统负责各自职责范围内的各项工作，同时，非常重视并强调三个系统的融合性，使生产管理、合约管理和技术管理、质量安全管理紧密结合，统一指挥，整体运作，精减管理流程，提高办事效率。2.5.2加强项目合同管理：本工程合同文本内容全面，篇幅浩大，要求具体，条-134 134理明晰，措辞严禁，不留模棱两可之处和日后扯皮之点。全面理解、严格执行和正确运用合同是项目管理的核心所在。本项目明确由项目商务副经理负责合同管理。2.5.3加强规范管理：国家有关法律、政府有关法规、规定，国家现行施工规范标准、业主发布的工料规范，都属于“规范”范畴，是施工的依据和保证。项目各专业施工和质量责任工程师必须对其深入研究，全面理解，融会贯通，并指导施工人员正确运用和严格执行这些规范。本项目明确项目总工程师负责规范管理。2.5.4加强流程管理：项目的所有活动都要按规定的管理流程进行。管理组组长在各职能责任工程师的协助下，设计符合业主、项目部、监理等单位管理要求的项目管理流程体系，建立支持流程的信息平台。项目部各岗位人员的日常工作，都必须服从流程的约束，执行流程规定的职责。本项目明确管理组施工副组长负责流程管理。2.5.5采取合理和先进的施工方法：1）组织平行流水施工：合理确定工程组合，划分施工段和流水段，精心设计流水节拍，形成全场性整体联动的平行流水施工。2）力求均衡施工：做好前期准备，捕捉时机，及时介入，灵活穿插，把工程量向前期疏散，平抑施工高峰。3）动态实时管理：采用系统工程理论和网络技术，实行动态管理、三级计划和滚动计划。4）计算机管理技术：采取微机辅助实施进度计划、设备材料、质量安全、文件资料管理，采用CAD技术进行图纸设计，并实现项目办公自动化、网络化。2.5.6根据施工难点，从管理、技术和质量上采取针对性措施：1）项目管理机构的运转，坚持以业主及业主委托的监理工程师为核心，建立稳定畅通的信息渠道，接受、传递、处理和反馈监理工程师指令信息，对信息实行分级分类管理，指定每级和每类信息对口责任人。2）对初步预见的技术质量问题做好施工预案。3）对实施中面对的重大技术质量问题组织公司专家顾问，攻关解难。4）在项目机构中设立专门的技术文件编审组。2.5.7项目部的技术支撑——项目部技术顾问组：本项目空调系统配置档次好，设备材料和系统设计先进，技术含量高，施工要求严格，在施工中可能会遇到一些技术难题。因此考虑由公司抽调技术发展中心的资深高级工程师，建立项目部技术顾问组，为项目施工提供有力的技术支撑。顾问组不-134 134常驻现场，但坚持现场优先原则，协助项目部制订重大技术措施和预案，随时进入现场解决重大和疑难技术问题，为项目部提供各类技术咨询和服务。-134 134第三章主要管理人员资质及履历3.1拟派驻本工程项目部的管理人员名单序号姓名项目岗位年龄性别学历职称、资质业务能力1张玉忠项目经理42男环境工程大学二级建造师工程师施工管理2林杨平项目副经理项目工程师30男暖通大学助理工程师施工技术3施东华项目副经理35男给排水大学助理工程师施工4沈观夫设备专业工程师35男设备吊装大学工程师设备5张伟东管道施工员36男中专工程师管道6孟建忠通风施工员34男暖通中专助理工程师暖通9陆水石安全工程师42男中专助理工程师安全10诸葛峰质量工程师29男暖通大学工程师质量11叶蔚琳材料工程师26男中专助理经济师材料12王永亮综合办公室主任43男暖通大学工程师资料、预决算空调安装工程主要岗位管理人员一览表：3.2安装项目经理资质及履历：姓名张玉忠年龄42专业环境工程职称工程师职务项目经理专业年限18年本工程拟担任职务安装项目经理学历大学经历-134 134时间参加过施工的工程项目名称担任何职务备注2006~2008宁波恒隆中心空调工程项目经理安装杯2004~2005上海新湖明珠城机电安装工程项目经理优质结构2001~2003上海西康路半岛花园机电安装工程项目经理白玉兰奖1999~2000浙江省宁波市财政局综合大楼机电安装工程，建筑面积4.8万m2项目经理浙江省安装优秀质量奖1991~1993宁波奉化大酒店项目经理1988~1996中国第二机械安装工程公司宁波分公司工程部经理3.3主要管理人员资质复印件安装项目经理等项目主要管理人员资质证书复印件，附后。-134 134第四章施工准备及现场平面布置4.1工程施工准备工作4.1.1施工技术准备：1）施工人员首先应认真熟悉、审查施工图纸，了解设计意图，认真阅读机电工程国家规范以及其他有关技术规定。2）参加业主组织的图纸会审，并作好图纸会审记录，与设计等有关单位办理工程图纸和技术洽商。并及时组织对项目部相关施工和管理人员进行技术交底。3）审查设计图纸中的工程复杂、施工难度和技术要求高的分部分项工程或新结构、新材料、新工艺，检查现有施工技术水平和管理水平能否满足工程工期和质量要求，并采取切实可行的技术措施加以保证。4）及时准确地做出施工图预算及施工预算，进行预算两算对比。5）编制各专业工程以及重点难点项目和关键部位的施工方案，并报业主、建筑师、机电顾问、工程总包及监理审批。4.1.2施工机具与材料准备：1）制定项目各类设备材料的呈审和采购、供应计划和主要控制节点时间，特别是各类进口设备，编制计划时应充分考虑其供货期，确保满足工程进度的需要。2）工程项目部管理人员应尽快熟悉图纸，列出设备部件明细，填写采购申请表。同时，应在完成施工预算的基础上进行分析，按照工程进度计划要求进行汇总，编制材料需用量和采购供应计划。3）组织相关人员对各类设备材料品牌及供应商，根据业主和设计要求进行严格评审和筛选，并报相关单位审批。4）材料及物资订购部门应根据各种物资的需要量计划，分别落实货，安排运输和储备，使其满足连续施工的要求。5）各专业班组应根据工程总体进度计划及采用的施工方案安排施工进度，确定施工机械的类型、数量和进场时间，确定施工机具的供应办法和进场后的存放地点和方式，编制安装机具的实际需要量计划。4.1.3劳动力组织准备：1）本工程工作内容包括设备、电气、给排水、通风空调等专业，各分项工程实行交叉施工。必须根据工程施工各阶段的不同要求，调配相应专业工种施工人员，-134 134特殊工种持证上岗。2）公司成立项目部，按“项目法”实施本工程的统一管理。选派专业技术水平扎实，工程现场经验丰富，富有创新精神的人员担任本工程的项目经理，同时本着精干高效的原则合理配备现场施工项目部的其他管理人员。3）在工程实施过程中，项目经理部要组织好各专业班组劳动力安排，提高劳动效率，并根据工程的不同阶段及时补充相应的技术工人，以确保满足工程施工的需要。同时在施工全过程应设置专职安全、质量、环境检查及成品设备保卫等人员，做好现场的各项施工管理工作。4.1.4建立健全各项管理制度：为了使各项施工项目顺利进行，做到各项工作有章可循，工程项目经理部在工程实施前，要及时建立健全项目各项管理制度。主要包括以下内容：项目部人员岗位责任制度；项目施工和管理流程；工程质量检查验收制度；工程技术档案管理制度；设备、部件和材料检查验收制度；技术责任制度；施工图纸会审制度；技术交底制度；材料出入库制度；仓库管理和保卫制度；安全交底制度；安全操作制度；机具使用保养制度、工程安全文明施工管理责任制度；现场环境保护责任制度；企业战略宣传管理办法等。4.2施工现场总平面布置服从及与总包的协商安排第五章项目主要资源配备和管理-134 1345.1施工机械设备管理和配备计划5.1.1概述：1）建筑施工生产活动，除了要具备劳动力和劳动对象之外，还要需具有一个数量的劳动资料。机械设备，是建筑产品生产的主要劳动资料之一，是生产建筑产品必备的基本要素。2）加强现场施工机械设备管理，使机械设备经常处于良好的技术状态，对提高劳动生产效率、减轻劳动强度、改善劳动环境、保证工程质量、加快施工进度等都具有重要作用。3）现场施工机械设备管理主要是正确选择和使用机械设备，及时搞好施工机械设备的维修和保养，按计划检查和维修，建立现场施工机械设备使用管理制度等。5.1.2施工机械设备管理措施：1）机械设备的选择与配套：对机械设备进行技术经济分析，选择即能满足生产、技术先进又济合理的机械设备。现场施工机械设备的装备必须配套，使设备在性能、能力等方面相互配套。不能片面地认为设备的数量越多，机械化水平越高，就一定带来好的经济效果。2）现场机械设备的合理使用：现场机械设备管理要处理好“养”、“管”、“用”三者之间的关系，遵照机械设备使用的技术规律和经济规律，合理、有效的利用机械设备，使之发挥较高的使用效率。为此，操作人员使用机械时必须严格遵守操作规程，反对“拚设备”、“吃设备”等野蛮操作。3）现场机械设备的保养和修理：使机械设备经常处于良好的技术状态，必须做好机械设备定期维修保养工作。同时，定期检查和校验机械设备的运转情况和工作精度，发现隐患及时采取措施。根据机械设备的性能、结构和使用状况，制订合理的维修计划，以便及时恢复现场机械设备的工作能力，预防事故的发生。4）建立健全项目机械设备使用保管制度：包括人机固定制度、使用操作证制度、岗位责任制度、技术保养制度、安全使用制度、机械设备安全检查制度、上下班交接班制度等，严格执行。5.1.3计划用于本工程的主要施工机械设备一览：-134 134序号机械或设备名称型号规格数量国别产地额定功率（KW）生产能力用于施工部位1.汽车吊KATO-50t1租赁良好设备2.汽车吊KATO-16t1租赁良好设备3.平板车FSR112-25t1租赁良好设备4.汽车FSR112-5.5t1长春良好设备材料5.工具车NHR54-1.25t1泰州良好设备材料6.液压拖车1~3t3上海良好设备材料7.叉车5t2合肥良好设备材料8.自制起重架5t2自制良好设备材料9.液压升降机J23杭州良好设备材料10.剪板机Q11-3*32001宁波3良好通风专业11.联合冲剪机Q35-161上海4.5良好通风专业12.单平咬口机YZD-151陕西2.2良好通风专业13.联合角咬口机YZL-151陕西2.2良好通风专业14.折边机WC67Y1000/32001陕西8.23良好通风专业15.台钻Z512-24杭州4×0.75良好水电风专业16.摇臂机ZW37251杭州1.5良好水电专业17.电动套丝机TQ100-C-46宁波6×0.75良好水电专业18.圆钢套丝机4-2003长春3×0.75良好水电专业19.液压弯管机WYB-108J3上海3×1.10良好水电专业20.液压弯管机FOB-4D6上海6×1.5良好水电专业21.坡口机PG-22上海21.5良好水专业22.型钢切割机WQS-4004嘉兴4×0.75良好水电专业23.电动试压泵4DY-25/403上海3×3良好水专业24.手动试压泵SYL-10.5/4/2临海良好水专业25.空压机6m3/min2嘉兴2×7.5良好水专业序号机械或设备名称型号规格数量国别产地额定功率（KW）生产能力用于施工部位-134 1341.电焊条烘箱SC101-4/3002上海2×0.37良好水电专业2.液压升降台9M-300kg2嘉兴2×2.2良好水电风专业3.卷扬机JJM-1t2上海2×3良好设备水专业4.卷扬机JJM-3t2上海2×5.5良好设备水专业5.卷扬机JJW-5t1东阳11良好水专业6.电焊机BX3-3007上海7×30良好水电专业7.电焊机JBX-605金华5×3良好水电专业8.手提电焊机3金华良好水电专业9.气焊机具6宁波良好水电专业10.电动开槽机D3L-503上海3×2.2良好水电专业11.冲击电钻φ1410西德10×0.23良好水电专业12.手电钻φ65日本良好水电专业13.灵机桅杆10t2杭州良好各专业14.千斤顶5t3上海良好设备水专业15.千斤顶10t3上海良好设备水专业16.手拉葫芦1-10t10杭州良好设备水专业17.系统调试仪器1套上海良好各专业18.柴油发电机组75GF/601上海75良好备用电源5.1.4计划用于本工程的仪器设备一览表序号设备名称规格型号数量国别产地进/退场时间1.交流试验变压器3KVA/60KVA1武汉调试阶段2.微机继电保护测试仪JJC-2H1武汉调试阶段3.低压大电流发生器VL-1000A/DDC-4000A1武汉调试阶段4.回路电阻测试仪HLY-30~120A2上海调试阶段5.电火花校测仪GJ-31调试阶段6.数字式三用电表效验仪DC30-J1山东潍坊施工阶段7.精密直流信号源JZY25541上海调试阶段8.相位表MC-291上海调试阶段9.数字频率计PP-171上海施工阶段-134 1341.避雷器测试仪GYBL-31武汉施工阶段2.交/直流电压表T系统0.5级10上海施工阶段3.数字万用表UT200341/25美国施工阶段4.钳形多功能查线仪ML1002江西施工阶段5.转速表光电式±1%2上海调试阶段6.转速表HT4412上海调试阶段7.风速仪叶轮/杯式/热球2上海调试阶段8.热电阻干球温度计QDF-1005-10m/s1北京调试阶段9.湿度计DHJ11北京调试阶段10.声级计±11上海调试阶段11.数字温度计WMY-010~2000C2上海调试阶段12.测振仪XZ-41北京调试阶段13.水准仪DS31江苏施工阶段14.经纬仪J21苏州施工阶段5.2劳动力组织计划5.2.1劳动力组织原则：1）技术工种在企业职工中择优遴选，确保工种齐全、专业配套、技术结构合理、主辅搭配恰当。人员要求岗位技能熟练，质量意识强，协作精神好，吃苦耐劳，作风正派，经过培训合格后持证上岗。2）非技术工种在企业合法录用的社会务工人员中选派，非技术工种人员要求身体健康、遵纪守法，有在建筑安装工地务工经历，有配合技工作业基本技能和安全生产知识。3）进入施工高峰期，除满足现场劳动力需求外，后方由企业内定待命，组成后备梯队，准备随时应急出击。配备的劳动力按计划分批进场。-134 1345.2.2劳动力投入计划表单位：人工种按工程施工阶段投入劳动力情况施工准备全面安装一全面安装二调试扫尾电工1222调试124通风3682管工310125起重1551电焊工1861铆工341钳工551油漆工582保温工683普工2101510管理人员3676合计146780385.2.3劳动力资源动态分布图高峰期总人数：80人。每格5人16151413121110987654321注：具体施工人数待进场后与工程总包总进度计划协调确定后再作适当调整。5.3资金使用计划和降低成本措施5.3.1项目资金使用计划：-134 1341）公司建立本项目安装工程专向及应急储备资金，在特殊或紧急情况下，随时可启动储备资金，保证应急事件发生时工程顺利进行。4）认真编写月度施工进度报表、材料要料计划表、机械设备使用情况表等，根据工程报表编制材料、设备、劳动力等的使用计划。5）根据经过工程监理审核、认可的材料、设备使用计划和劳动力使用计划编制资金使用计划。6）对工程拨付款，实行专款专用原则，设立专用账户，按工程进度及时到位，保证工期的顺利进行。5.3.2降低工程成本的措施：施工人员必须充分熟悉工程特点、施工要求、工艺流程，复核建筑坐标尺寸、设备位置等，充分做好施工准备，在保证质量的前提下努力搞好降低成本，增加效益。1）认真审查图纸，在不影响质量和设计要求的前提下，合理节约原材料。2）合理安排施工进度和作业计划，均衡安排劳动力，防止窝工现象产生。3）提供预制件标准化程度，提高预制件准确性，集中加工预制，合理安排进场，减少重复运输及损耗。4）合理安排施工顺序，有关工种搞好协作关系，避免不必要的返工。严格把住质量关，精心操作，合理用料，降低废品率，提高材料的利用率，做到省时、省力、省材料。5）加强现场材料管理，按计划分期进料，防止积压，对来料的验收工作，从数量、质量、规格、型号等把关，防止不符合标准的材料进场造成浪费，施工员对进料和材料消耗做到心中有数。合理使用大型机具设备，用完及时退回，节约台班费。6）在施工中认真推广新工艺、新材料、新机具、新技术，降低成本。7）班组做到文明运输和施工，卸货点件认真，避免磕碰损坏，造成二次加工。-134 134第六章工程初步进度计划及工期管理6.1工程工期管理目标确保与工程总包工期和计划进度同步，力争提前。确保工程总工期和安装工期90日历天内完成，力争提前。6.2工程初步施工计划及工期安排6.2.1xx社区文化中心空调工程施工初步进度计划（附表）。6.2.2计划总工期根据招标文件要求为90日历天，具体开工日期以业主发出的开工指令为准。具体工期根据业主发出的指令为准。6.2.3如蒙幸中标，进场后我们将及时与相关单位协调，根据业主的施工进度要求，结合施工配合需要等具体情况再进行重新进行综合安排，编制统一的、有针对性的本工程施工总进度计划，并报业主、监理等各方同意后实施。6.2.4由于本工程机电系统专业繁多，施工协调配合要求高，而总工期根据招标文件要求为90日历天，工期相对比较紧张。因此，在编制工程施工进度计划的过程中，要高度重视及时与业主、其他指定分包协调，合理的安排各相关单位分片、分区域、分时段的组织各专业全面立体交叉施工。尚未具备施工条件的要协调督促有关方面加紧准备，具备施工条件的要立即组织抢工，力争各项工作提前完成，确保工程总工期目标的顺利实现。6.2.5工程初步施工计划安排要点：1）本工程在接到业主开工指令后3天内，立即着手组建工程施工项目经理部机电班组，安排班组主要施工管理及作业人员进场，进行各项施工准备，并与业主、相关单位等各方进行熟悉和前期协调，制定统一的工程施工、技术、质量、安全文明、环保、设备材料呈审等一系列管理计划和目标。2）-134 134进场后15天内，向业主及相关各方提交本工程设备材料呈审及供应计划，并组织项目合约采购组人员进行主要设备材料规格数量确定、品牌及供应商选择、产品样品样本准备、设备材料呈审及供应、运输进场等工作。设备材料呈审及供应工作分设备类和材料类两部分进行。机电系统各专业应及时汇总本工程所需各类设备材料的数量和具体规格明细，以便及时的组织设备材料品牌选择、呈审和采购供应工作。各类设备材料应根据工程施工各阶段的需求，以合理提前为原则，充分考虑厂家的生产、供货和运输周期进行采购和供应工作，并根据工程施工需要和现场堆放条件等情况，分期分批有计划组织运输进场。3）由于本工程工期相对较紧，工程施工中的协调配合交叉施工显得尤为重要，必须高度重视。工程开工时，要及时准确的与项目部及其他指定分包单位协调，制定统一的工程施工计划和重要节点工期，各有关施工单位相互协调配合，努力为各方创造施工条件，并相互督促各方施工进度，安排合理穿插施工，尽可能的使工期抢前完成，平缓施工高峰，确保工程最终工期目标的顺利实现。4）安装工程各系统的安装工作确保与工程总进度计划同步，由于本工程的工期较紧，可视土建内墙砌筑和室内装饰跟进的情况，开始穿插进行各楼层包括地下室、裙房部分的空调风、水主管等相关工程的安装。5）本工程地下室主要为循环水泵的安装，但与其他专业的交叉施工，在此要尽量协同总包及相关专业单位充分合理的安排地下室的机电安装施工。6）主要设备和系统应尽量做到边安装边调试，发现问题及时解决处理，以缩短工程后期的调试时间。本工程暂定于2010年4月下旬左右，空调各系统各专业陆续进入单机和单系统调试阶段。7）空调各系统于2010年4月下旬调试完毕，具备竣工验收条件后，进行工程整体竣工验收和质监站最终质量评定，并在验收结束后与业主进行各系统的移交。同时组织人员制作工程机电各系统的竣工图和维修保养手册，办理工程结算和保修，并为业主培训操作和维修人员。本工程暂定于2010年5月20日全部结束，总工期历时90日历天。6.2.6安装工程节点控制：1）接到工程开工指令后3天内进场，组建项目部，主要人员机具进场，进行各项工程施工准备。2）进场后15天内设备材料呈审和供应计划，综合协调绘制、设备材料的采购供应工作必须以确保满足工程各阶段施工要求合理提前为原则。3）工程前期主体结构检查阶段一是要配合土建结构施工进行机电各系统的预留预埋及原有洞口的检查工作。二是安排土建二结构-134 134的预留预埋工作待各楼层具备施工条件后，即进入机电各系统穿插安装阶段，自下而上进行各层风管、水管主管加工和安装。4）工程后期，待二结构及管道井等相关配合完成后，进入机电各系统的施工高峰阶段，各项机电安装工作应在2010年4中旬全部完成。5）2010年4月中下旬，各子系统进入设备单机和单系统调试和收尾阶段；6）2010年5月上旬，工程调试完毕，进入竣工验收和移交阶段。工程全面竣工，机电各系统所有工作全部结束，进入工程试运营系统保镖和工程保修阶段。6.3工程工期管理措施6.3.1缩短施工周期，尽快发挥投资效益，是我们施工企业的主要奋斗目标之一。在本工程中公司将继续发扬“团结、务实、开拓、创新”的企业精神，遵循“守信讲义、通情达理”的经营作风，坚持“质量第一、用户至上”的企业宗旨。集中力量，精心组织，精心施工，确保本工程施工计划的顺利实施和工期目标的圆满实现。6.3.2工期影响因素分析：项目影响因素项目内部项目外部工程管理施工人员1、施工准备2、目标明确3、责任分明4、进度控制6、物质供应7、机具配备5、现场管理8、调度平衡7、1、责任心2、工时利用3、劳动技能4、协作配合1、各指定直接供应单位设备材料的到货及时性2、建筑结构调整和设计图纸变更3、工程建设资金到位情况4、其他相关施工单位工程进度5、与政府管理部门的协调情况5、气候环境等施工条件影响-134 1346.3.3主要工期控制管理措施：1）本工程将列入我们公司的重点工程之一，在施工组织上我们将在人力、物力和财力方面优先保证此工程项目的需要。在保证施工组织设计安排的劳动力计划与机具设备计划的同时，考虑后备人员与机具，确保工程施工所须。2）教育职工明确把优质建筑产品交付业主使用是我们施工企业的宗旨，对重要项目确保工期不仅维系着企业的信誉，还关系着投产效益的体现，激励职工充分发挥积极性和创造性是至关重要的环节。3）建立施工组织管理机构，推行以工程项目为对象，以核算为依据，以合同工期为目标的工程项目施工管理，在公司的统一指挥下，项目经理对工程进度负直接责任。4）加强施工准备，这是保证施工顺利进行的前提，包括技术准备、组织准备、物资准备以及作业条件的准备。认真熟悉建设文件，掌握工艺流程、设计要求、适用规范和工期要求，编制出切合实际的确保总工期的施工进度计划，关键节点准时到位。5）在业主、工程总包和监理的统一指挥下，协调各有关施工单位密切协作、统筹兼顾、合理组织施工工序的交叉，为其它施工单位创造施工条件。6）材料供应和设计、变更情况以及相关施工单位的进度情况、气候条件等方面，都是影响工期的不可忽视的因素，必须认真对待并采取相应措施予以解决。7）注重现场管理，施工现场是出产品的地方，建筑产品是否如期建成、质量好坏，在很大程度上决定于现场管理水平。管理的标准是保持连续均衡的施工，严格按设计要求和技术标准施工，对进场的人、机、料、方法、环境进行合理有效的使用，充分利用空间、时间，建立文明施工秩序，完善施工资料的积累和传递机制。8）实行以项目经理为首的施工调度中心，调度的主要任务是：a掌握和控制施工进度，及时进行人力、物力和平衡调度，保证施工按计划正常进行。b及时同相关施工单位互通信息，掌握施工动态；协调内部各专业工种之间的工作，注重后续工序的准备，布置工序之间的交接，及时解决施工中出现的各类问题。c-134 134及时了解材料供应动态，对缺口物资要做到心中有数并积极协助调剂，如对工程进度产生影响时，要提出调整局部进度计划的建议和有效的补救措施，经业主和工程监理同意后实施，使工程施工总进度计划不受影响。9）编制详细的施工进度计划，该计划要充分反映各类施工条件，确定关键节点和关键线路，并加强严格控制每段线路工程工期的手段，最终确保总体工期。10）在施工全过程中要建立现场协调会制度，会议由土建项目部召集与主持，各相关施工单位参加，解决施工过程中所存在的问题，每次会议均印发会议纪要，做为相关各方贯彻执行会议决定的依据。11）合理安排，精心组织各专业各系统全面立体交叉施工。a为了压缩工期，设立的施工段数目较多，如何使这些施工段都能有序地进入全场性施工流水线，需要很细致的管理。b由项目总工牵头，在正式施工前分别组织各专业责任工程师，根据施工图上的实际工程量、土建施工作业计划和工序关系，精心划分和设计施工段、流水段。以流水段为基础，确定合理的劳动组织，配备施工机械和工器具。计算每个流水段的流水节拍，确定相关流水段的流水步距，排出数列表。再综合分析、对比，找出流水段搭接、穿插的规律和最佳组合方式，反复验算，证实这种划分组合能满足工期要求并有一定余地。对班组劳动组织做出适应性调整，通过详细交底，统一思想，明确要求，齐心协力，整体启动，使全场性整体施工过程连续不断依次流水进行。c各单元由专业施工责任工程师负责，主要控制单元内各施工段的组合和衔接，及时协调和调度。d每个施工段单元由施工班组长负责，主要控制单元内各流水段的组合衔接，及时协调和调度。e每个流水段单元由施工班组长指定的作业小组（互助组）负责，按规定的流水节拍完成规定工序的工作量。f任何一个流水节拍和流水步距超过规定时间，责任人必须限期赶上，如有困难需要支援，马上向上一级责任人反映。如系外界影响，由上级责任人协调解决。g在流水段、施工段和专业工程三个层面，分级落实承包责任制，兑现多劳多得，失职受罚。h以专业工程为对象，编制月度作业计划，以施工段为对象，编制旬（周）作业计划，以流水段为对象，编制日作业计划，计划由上一级责任人编制，书面下达，周期考核。-134 134i要使平行流水施工能按计划执行，必须有：人力保证：要落实到最小的流水段单元，每个流水段应保证有2~3名技术熟练的专业技工为骨干，辅以配合工种、普工，形成有独立施工能力的基层劳动组织。数十个流水段大面积平行施工时，需要密集的劳动力和较多施工机具，公司指挥部将及时支援。施工机械、工器具保证：施工以普通机械、小型机械和手工器具为主，但要和劳动力同比增加。大截面风管、管道吊装必须有多台液压升降机和移动式起重架。大量膨胀螺栓需要打固，须有性能优良的冲击电钻。设备材料、半成品保证：根据设备材料采购供应计划，项目合约采购组加强设备材料订货和供应管理，确保设备材料按时到货。各类管道、支架制作镀锌等主要半成品由项目部各专业班组按计划制作和提供，必须保证。手段保证：高敞空间的安装实物主要集中在楼板上，没有脚手架和平台，无法施工。首先抓住时机，充分利用土建脚手架。项目部自制连环式活动脚手架，每组可单体行走，快速组接，分合自如，形成需要的作业平台面积。作业时间保证：凡与结构配合交叉施工，作业时间要与其一致，对自主作业面流水施工的安排，确保每天8小时作业以外，适当加班，或采用二班轮换作业。6.4工程各阶段进度控制重点及其保证措施6.4.1施工准备阶段：1）控制重点：本阶段基本不占用总体关键线路有效时间，但对安装开工后的进度影响很大，必须高度重视。施工准备除例行各项工作之外，重点是的各类工作目标的统一确定和设备材料呈供应计划的制定。如果拖延，直接影响配合结构预留预埋，影响设备材料及时订货，从而影响工程总工期目标的实现。2）保证措施：正式进场后，马上组建工程施工项目部及机电安装管理部，相关岗位的项目管理和作业人员必须立即就位，进行工程施工各项准备。项目设计组、采购组根据招标文件要求立即进行图纸会审，在正确理解业主和设计意图的前提下，尽快组织人员进行图纸的深化设计和呈审、设备材料报批和供应等工作，提前一天就为安装多赢得一天工期。-134 1346.4.2设备材料供应阶段：1）控制重点：设备材料供货不到位，设备材料质量不符要求，会打乱工程各阶段正常施工工序，严重影响工程的施工进度和总工期。重点是以确保满足各阶段施工的要求时间合理提前为原则，确保设备材料供应的工作质量和合理提前化。2）保证措施：材料的保证关键是订货要早，尤其是供货周期较长设备，同时必须确保产品质量，并根据现场施工和仓库堆场情况合理组织分批进场。项目合约采购组成员配合协作，根据业主和设计要求，正确进行设备材料选型定位，优选相关品牌和供货商，并对其进行质量和信誉度考核，确保各类产品的质量，避免不合格品和劣质品进场，影响工程进度和质量。确保不拖欠设备材料款，对供货期较长、影响较大的设备材料，派人到制造厂进行监制、催货，必要时，协商支付一定的赶工费，缩短供货周期，以确保满足工程施工的需要。6.4.3空调全面安装阶段：1）控制重点：a土建主体结构施工完毕，楼层清理、砌墙粉刷完，安装作业面立即显现，安装马上可以全面铺开，迅速进入施工高峰期。这是安装最关键阶段。机电安装从配合跟进的从属地位改变为施工主导地位。土建结构、装饰、安装总体上还是交叉配合施工，各自都要占用有效工期，但在局部上结构装饰应按计划为安装提供独享作业面。b与土建结构和装饰配合有3个主要部位，一是顶上（楼板下）部位，土建要搭脚手架、粉刷喷涂。二是地面（楼面）部位，土建要分区楼地面。三是屋面。这些部位土建施工时，部分安装工作可能无法进行。而且土建的施工作业方式也可能从依次流水作业改为平行流水作业，这对机电安装带来很大的压力。c本阶段重点是大范围的机电安装立体交叉作业的组织管理，尤其各楼层大量设备的安装，以及配合装饰细部的安装工作。机电安装与结构装饰相互配合，相互创造条件。从地下室到屋顶层，安装作业大范围铺开，各专业投入充足的人力、机具和材料，合理安排施工段和施工流程，确保在各系统调试前全部安装工作基本完成。2）保证措施：a本阶段最关键、也是最根本的一条，就是要与土建结构和装饰施工协调一致，合理划分施工段和流水段，相互配合，搞平行流水施工作业。-134 134b施工段划分：按空间划分，与土建施工段划分一致。起点和流程顺序一致；按安装系统划分，以系统主干线中段为起点，分别向上游和下游延伸，或以系统始端和终端为起点，向中间延伸、碰头；按安装专业划分为设备、管道、暖通、电气弱电、室外等施工段；空间和系统划分结合考虑。c流水段（作业小组实施单元）划分：对施工段进一步细化，形成单一专业工种最基层作业劳动组织能独立施工的最小作业单元。管道流水段可划分：垂直干管、水平干管、支管及终端、机房配管、室外管道碰头等流水段。设备流水段可划分：组合空调机组、通风机、空调器设备、水、气体消防系统设备等流水段。暖通流水段可划分：垂直送回风道、水平干道及大型附件，支管、空调机房风管及对外接口、风管漏风检查、风管保温、风口等流水段。d施工段、流水段组合方式：在受土建结构和装饰施工制约情况下，按其交付机电安装的顺序依次施工，顺序搭接。在结构装饰已交付机电安装的部位，组织平行流水施工，按规定的流水步距，交错搭接。6.4.4系统调试和验收移交阶段：1）控制重点：后期调试试运转和竣工验收的管理，对总体进度及能否按时竣工有决定性影响，也是最难控制的一个时段。重点是重视关键设备和系统的安装调试，日常工作认真仔细，解决问题及时，操作规范，确保各系统联动总调试工作的顺利完成。2）保证措施：a主要和关键设备、系统安装时，做到边安装、边调试，安装结束时主要设备的调试工作已基本完成，减少最终调试时可能会出现的各种问题，缩短调试工期。b成立项目调试领导小组，由项目技术总工程师总负责，编制各系统调试方案，严格按照设计和规范要求进行系统单调和联动总调试工作。主要和关键设备调试时必须有供货商技术工程师在场，并由其主导相关设备的调试工作。c根据工程总竣工验收计划，确保工程质量达到优良。消防、弱电等系统需单独报相关政府部门批准的，应在工程竣工验收前完成各项审批手续并获得批准。d竣工验收结束后，立即着手开展机电各系统与业主的移交工作，确保工程移交工作按系统、按部位有序的进行。6.5不利条件下的工期保证措施-134 134在施工过程中，可能会遇到各种预料之外的外因作用，致使各阶段施工进度计划受阻。为确保最终总工期不变，消除各种不利影响，考虑采取的保证预案和措施有：6.5.1土建工程结构施工未按计划达到主要控制节点部位：1）只要不是最后一个节点，我们确保不影响总工期，如果节点延迟影响了机电安装进度，我们将不等不靠，立即调整计划，改变施工路线，继续保持前进势头。2）一旦出现因土建原因延迟相关工期节点的到位，我们通过自己的努力组织赶工，追回损失的时间，力保后续节点工期不受影响。6.5.2设计频繁变更：因本工程是精装修工程，设计可能频繁变更，只要是设计和顾问签发、业主签证认可的设计变更，我们不拖延，不讲条件，立即组织实施，不使问题积累起来。如设计变更牵涉到各类业主指定供应设备材料供货的，应抓紧时间与业主和各供应商协调，督促其加紧供货，确保后续工序的进行。6.5.3各指定直接供应商设备材料未按计划到货：1）合理调整施工计划，改变施工路线，进行其他有条件部位的施工。2）设备材料到货后组织突击抢干，加班加点，抢回时间。6.5.4各指定直接供应设备材料出现质量问题：1）各类指定直接供应设备材料到货后立即组织检验，及早发现问题，给业主处理问题留有时间余地。2）各类设备材料一般质量缺陷，或型号规格不符，业主若委托我方修复处理或提出代用串换的，我们积极配合，主动提建议，想办法，尽力满足业主要求。3）如对工程进度已发生影响，在问题解决后组织人员突击抢干，加班加点，抢回时间。6.5.5台风、高温等灾害性天气，停电、停水，意外事故：1）这些意外自然灾害一般对土建结构施工影响较大，而对机电安装影响时间不长，比较容易补救。要和工程总包共同承担压力，通过加快安装进度弥补工期损失。2）灾害天气均有预报和预兆，我们要密切关注，事先做好准备，采取防范措施，调整施工计划，最大限度减少影响和损失。3）加强施工用水用电维护，防止施工原因造成的停电停水现象发生。4）加强管理，消除重大安全和火灾隐患，杜绝各类意外事故的发生。5）自备柴油发电机和源，使电焊机等各类小型机具在意外停电的情况下，可以正常地工作，保证施工的顺利进行。-134 1346.5.6紧急情况下的工期保证：由于本工程工期要求相对较紧，如何针对本改造工程施工中可能出现的各种意外情况，作出正确充分的估计，加强各级人员的预防意识，制定切实可靠的保证措施，建立各类系统保障程序，对于确保工程施工总工期目标的实现具有非常重要的作用。施工现场的情况复杂多变，若各种不利条件频繁出现，其产生的后果常常是进行性的累积，往往造成工程中后期安装工程量高度集中，施工高峰突起，压力骤增，从而与紧张的工期要求产生冲突，影响工程施工的顺利进行。对上述此类紧急情况，我们制定的应急预案是：1）指派公司工程管理部和其他行政管理部门强力人员进驻现场，与现场项目部管理班子共商对策，制定应急措施，督促实施，并为其创造各种有利的条件。2）充分考虑工程实际情况，紧急增加项目各项施工资源的投入，调遣其他项目的后备梯队进场赶工。3）项目内部制定实施各种激励措施，调动职工的生产积极性、主动性，加班加点，突击抢干。4）启用项目应急储备资金，为项目抢工输“血”，缓解工程施工中的各方面资金需求和压力。5）制定抢赶工期措施，实现工程工期总目标，首先必须把确保本工程质量和安全生产放在第一位，这是工程各方面实施包括组织工程抢工的首要前提。-134 134第七章工程综合管线图设计7.1工程综合管线图及设计7.1.1我公司已在施工过程中开展了多年的工程综合管线图的推广工作，在多个综合楼项目中的实施中均取得了很好的效果，积累了丰富的经验。7.1.2工程综合管线图对于加快施工人员对工程的了解和熟悉程度，改善机电各系统设备、管线布置的合理性和整体美观性，加快施工进度，节约工期，确保工程质量，减少冲突和返工，降低工程成本等有着重要的作用。7.1.3工程综合管线图设计：1）进场后将协调业主、设计、土建项目部、各相关指定分包单位等施工各方，提供其各专业施工图纸的电子版文件。2）由专业设计组人员应用计算机AutoCAD软件，绘制本工程各个平面（包括地下室、技术层和标准层等）安装工程的综合管线图，把机电系统各专业施工图层叠综合在一张图纸上，并各种不同颜色区分每个专业的各类工程设备和管线。3）由总包牵头在总包的统一协调下，提供本专业相关的管线图纸，找出图纸上的管线密集、碰头部位和施工中的重点、难点部位，合理安排各专业的施工层次和秩序，选择具有针对性的、可靠的施工方法。4）通过综合管线图发现问题后，可在工程施工之前立即组织各相关单位和专业人员进行协商，制定施工措施和应急方案，解决问题。5）针对楼层内管线密集区和管线交叉点、过梁点等重要部位，单独绘制该部位的剖面图和节点详图，合理排序断面内各管线的平面位置、标高及相互关系，使全部管线排布合理有序、整齐美观。6）通过绘制工程综合管线图，可使各专业施工人员更直观地了解其他专业管线的排布情况，提前消化了各种施工矛盾，避免了因各类设备、管线碰头冲突等原因引起的返工问题，既节省工时，保证了质量，又节约了成本。-134 134第八章工程设备材料供应和管理8.1材料供应采购管理概述8.1.1工程总体质量的好坏与原材料及半成品等工程使用材料的质量有直接关系，本工程各专业设备材料品种繁多，内容复杂，工艺要求高，选用品牌涉及进口、合资、国产各类产品，供应采购难度大。我们在材料和设备供应上应严格遵守设备材料供应和管理制度，以确保工程质量目标和工期目标的实现。8.1.2材料管理主要是严格检查验收、正确合理使用、建立管理台帐和各环节的技术管理。按招标文件要求，在材料设备采购各个环节上，注重产品的先进性、环保性、品牌，着眼于这些指标，杜绝任何有害物质材料在工程上的使用。工程设备材料呈审批准单位：本工程的业主、建筑师、机电顾问、估算师、工程监理、土建等相关单位。8.2材料采购控制和管理流程8.2.1材料采购控制和管理流程图：办理出库手续，交由仓库登记保管根据工程需要进行使用不确认须重新送审或选择供货商供货商及品牌选择设备材料送样呈审设备材料采购进场设备材料出库使用呈送相关单位确认确认不认可须重新选择供货商呈送相关单位确认指定存放地点各方批准后封样自检合格后通知各方验收不合格材料、设备退场办理出库手续、对损坏材料进行更换设备材料入库办理入库手续，交由仓库登记保管制定呈审和供应计划呈送相关单位批准不认可须重新安排-134 1348.2.2设备材料采购流程：1）制定计划：如何确保各类设备材料的按时按计划供应，是本工程的施工管理重点之一。根据业主和招标文件要求，进场后一周内我们将按要求制定本工程各类设备材料的审批和供应计划，送业主、建筑师、机电顾问、工程监理等有关单位批准后实施。2）产品选型：本工程的各类设备材料业主仅指定或推荐厂家和品牌，其规格、型号、参数等均需机电分包单位按要求选择确定。在材料采购中，要充分考虑材料的环保性、品牌的先进性等要求，同时根据图纸要求，通过深化设计，确定设备材料的品牌、规格型号和参数。设备的尺寸、安装方法、对外接口要符合结构装饰和其他相关专业要求。根据业主和设计要求，合理确定的各类设备品牌和参数，并据此制作设备的基础设计图，如发现安装要求与现有土建条件不相符，设备载荷与结构强度有差异时，要提供详细计算数据和差异表，提交工程业主审核和实施。3）供方调研：选择好的供货厂家，是设备材料采购活动的关键。对提供本工程各类物资产品的供货商，包括业主指定或推荐的厂家和拟选用的品牌、型号规格，都必须进行认真的调查研究，了解和掌握其详细情况。选定后应根据公司管理制度要求，由公司工程管理部的物资供应管理部门进行调查和评价，填写调查表并提供各类评价资料，经审核通过后列入公司合格供方名单，报公司批准后予以公布，并进行定期跟踪评估。对合格供方的调研确认内容包括：a厂家资质、形象良好、在国内和本地区有较大知名度。b有ISO质量体系认证或国内外权威机构的产品认证。c产品符合政府有关部门的特殊要求，外省产品有在当地的销售许可证，生产同类产品已有3~5年历史，产品质量性能稳定可靠。d对指定的配件、辅机、附件、接口有配套能力。若是系统产品整套提供的，则必须具有提供同类、同品牌但不同参数系列的成套成组产品。e实行售后保修随传服务，服务响应时间不超过24小时，并承诺对用户操作维修人员实施培训。-134 134f生产能力和供货期满足要求，承诺合理最惠价格。4)设备材料定位：选定的设备材料必须满足：品质参数、控制尺寸、安装方式完全符合技术规范要求；同规格设备满足互换性要求；同类同型设备材料近年在市场被几家知名企业采用，且反应良好。无退货、投诉现象；设备材料有产品认证标识。质量证明文件完备，有使用和维修说明书、有性能测试报告。5）询价分析：坚持多方询价，货比三家，摸清底价，使供应商承诺提供按设计要求、保质保量的合理最惠价，降低工程成本。6）资料样品呈审：对初步选型定位的设备材料，编制采购计划，详列产品名称、厂家、品牌、规格型号、参数、单价、供货期报业主、机电顾问、工程监理等相关批准单位审批，未或批准的应按补充重新送审或重新选择供应厂家，批准后方可组织订货。对设备产品，可附带产品样本呈审，对材料产品，可附带产品样本和样品呈审。7）组织订货：按各方审批确认的计划和批准意见要求，与供应商签定供货合同，并根据现场施工的需要和材料堆放要求，合理的组织设备材料的供应和运输进场存放。8）跟踪监制：对重要或关键设备材料，公司工程管理部将派人协同项目合约采购工程师共同到供方制造厂内进行监制、催货，并参与和见证出厂检验。9）出厂运输：设备材料供方应根据订货计划分批按时供货到现场指定地点。项目部合约采购组相关人员接到送货通知后，应协同仓库保管人员及时到达现场进行验收和管理，不符合质量和合同规定要求的一律不得接收，立即退回重发。8.3设备材料供应及保管措施8.3.1本工程由我方采购的部分设备材料，由我方自行负责验收、运输、保管、包装和防护；如有业主指定供应的部分设备材料，到场后需交由我方项目部设备材料管理人员验收，合格后移交我方负责储存和保管。8.3.2-134 134必须谨慎的选择和使用材料。新材料的应用，需通过相关权威机构的认证和鉴定。各类工程材料的代用也应事先进行充分的比较和论证，并报业主、设计、机电顾问和工程监理等相关单位批准。对于主要设备和材料，订货前应要求供货厂家提供样品或看样订货，审核其各项功能参数是否满足设计和合同要求，必要时组织业主等各方人员到其生产地点进行现场考察。8.3.3严把材料进场验收关，手段是外观检查、检查合格证和质量检验。1）用于本工程的所有设备材料，进场时不能有任何破损、变形和霉变等现象，并具备正式的出厂合格证和质量材质检验证明单。2）根据国家建筑材料产品质量管理规定，正确掌握各类设备材料的抽样检验方法，确保正确的反映各类产品的性能。施工用全部材料和设备必须符合合同和设计要求的品种和质量等级，必要时应送权威检验机构进行检验。不符合要求或各项内容模糊不清的设备材料产品一律不得进场，立即清退。3）业主指定供应的部分设备材料，到场验收时应向我方提供该产品的全套质量和材质证明文件。4）设备验收时，应根据设备装箱单认真检查其配件、零部件、工器具等型号、规格和数量是否正确，并特别注意其振动、噪声、电磁辐射等各项指标是否符合要求。5）重要设备材料的进场验收，应在业主、工程监理等相关人员的监督下进行，验收通过后及时办理相关手续，由各方签字确认。8.3.4材料和设备的搬运根据其特点选用适当的运输工具和运输方法，要保证产品不受损伤和污染。8.3.5材料和设备的储存按公司产品入库、验收、保管与发放管理制度规定执行。要求做到产品入库手续齐全，账物相符、台账清楚、产品质量证明文件不全或不合格的产品不准入库。产品入库后摆放整齐、井然有序、明码挂牌；并定期经常进行检查和维护，确保在库产品不损伤、不变形、不霉变、不变质。8.3.6材料出库后，在施工地点要妥加保管，存放地点要安全可靠，不能有积水，不能长期受日晒和雨淋。批量大的材料露天集中堆放，其堆放地点四周要加围栏，要采用临时防雨措施。8.3.7材料使用前要进行严格检查，包括外形检查，附着物清除，管材要进行内壁清扫等。-134 134第九章工程施工及验收规范标准9.1机械设备工程类规范标准GB50231-1998机械设备安装工程施工及验收通用规范GB50274-1998制冷设备、空气分离设备安装工程施工及验收规范GB50275-1998压缩机、风机、泵安装工程施工及验收规范GB50236-1998现场设备、工业管道焊接工程施工及验收规范TJ305-1975通用机械设备安装工程质量检验评定标准9.2给排水管道工程类规范标准GBJ13-1986室外给水设计规范GBJ14-1987室外排水设计规范GBJ15-1988建筑给水排水设计规范（97年修订版）GB50242-2002建筑给水排水及采暖工程施工质量验收规范CJJ/T29-1998建筑排水硬聚氯乙烯管道工程技术规程GB50236-1998现场设备、工业管道焊接工程施工及验收规范GB50268-1997给水排水管道工程施工及验收规范GB50235-1997工业金属管道工程施工及验收规范GB4272-1992设备及管道保温技术通则HGJ229-1991工业设备、管道防腐蚀工程施工及验收规范GB4272-1992设备及管道保温技术通则9.3电气工程类规范GB50054-95低压配电设计规范GB50055-93通用用电设备设计规范GB5006-92电力装置的继电保护和自动装置设计规范GB133-90民用建筑照明设计标准GB50057-94建筑物防雷设计规范GB50052-95供配电系统设计规范-134 134JGJ/T-16/1992民用建筑电气设计规范GB5006-1992电力装置的继电保护和自动装置设计规范GB50303-2002建筑电气安装工程质量检验评定标准GBJ147—1990高压电器施工及验收规范GBJ150-90电器设备交接试验标准GB50254-96低压电器施工及验收规范GB50257-96爆炸和火灾危险环境电气装置施工及验收规范GB50258-961KV及以下配线工程施工及验收规范GB50259-96电气照明装置施工及验收规范GB50168-92电缆线路施工及验收规范GB50169-92接地装置施工及验收规范GB50170-92旋转电机施工及验收规范GB50171-92盘、柜及二次回路接线施工及验收规范GBJ149-90母线装置施工及验收规范9.4空调通风工程类规范标准GBJ19-1987采暖通风与空调调节设计规范（2001年修订版）GB50189-1993旅游旅馆建筑热工与空气调节节能设计标准GB50243-2002通风与空调工程施工质量验收规范GBJ304-1988通风与空调工程质量检验评定标准DGJ08-88-2000民用建筑防排烟技术规程GB3095-1996环境空气质量标准9.5其他类GB50303-2002建筑电气安装工程质量检验评定标准GB50300-2001建筑工程施工质量验收统一定标准GB50045-1995高层民用建筑设计防火规范GB50038-1994人民防空地下室设计规范GB50067-1997汽车库、修车库、停车场设计防火规范GBJ134-1990人防工程施工及验收规范JGJ33-2001建筑机械使用安全技术规程-134 134JGJ59-1999建筑施工安全检查标准JGJ46-1988施工现场临时用电安全技术规范GB50194-1993建设工程施工现场供用电安全规范GJG80-1991建筑施工高处作业安全技术规范建筑安装工人安全技术操作规程-134 134第十章施工重点、难点及应对措施10.1工程施工重点、难点概述10.1.1对施工技术重点，必须立足于在施工过程中消化和解决，决不能使之累积成为“难点”。对各重点部位技术和质量要求做出明确规定。施工前编制专业施工方案、作业指导书，向施工人员做详细交底。10.1.2加强工序质量控制，坚持三级检查，层层设防，不使一个质量缺陷漏网。充分利用设备供应商的现场服务能力和技术优势。对工程中各类重要、关键设备和系统，设备供应商必须保证现场性能测试，组件、模块安装调整及机构动作、连锁动作的可靠性，更换不合格的元器件。10.1.3本工程的施工重点、难点主要有：1）建筑特殊使用功能的施工工艺要求；2）工程各类设备的运输和吊装；3）隔振和噪声治理；4）关键设备和系统安装调试；5）防止“跑冒滴漏”；6）防止水锤和管路堵塞；7）重视低温管道的保温；8）重视试压、冲洗工作；9）防止电磁干扰；10）调试、试运行和竣工验收管理；11）各相关施工单位的施工协调、配合、管理。10.2主要施工重点、难点及其应对措施10.2.1建筑特殊使用功能的施工工艺要求：1）本工程作为一个xx区的重点工程，作为公众建筑及人员密集型的使用要求，-134 134其使用功能要求建筑和装修追求整体协调的人文意趣和艺术品位，充分利用室内空间，功能分隔富于变化，灵活巧妙。注重营造平和恬适，宁静典雅，贴近自然和更具理性的环境条件。2）建筑使用功能对整个楼宇各系统的振动、噪声、采光、通风、室温、水质、照度等营造环境的自然舒适性以及自动化系统功能的稳定可靠性要求都提出了严格的限定指标，涉及到机电系统的重点内容主要有各类设备的抗振减噪、风管和排水管道减噪、通风空调系统室内温湿度和风速的稳定性等等。3）这就要求我们施工人员对整个建筑各专业系统的实用功能和要求必须有充分的理解和满足，并在各个细布和整体外形的审美价值取向与建筑和装修保持一致，合理安排，精心施工，不放过任何细微的瑕疵，力争精益求精。4）严格遵照设计和规范要求、以及招标文件中相关技术说明，尤其是各项机电设备声学要求，正确选择适合本工程需要的各类设备材料、设计和施工工艺，制定切实可靠的施工方案和保证措施，并在施工完毕后对关键部位的各项限定指标进行严格测试。发现不符要求的，应立即组织项目技术人员，协同业主和设计共同商议整改措施，解决问题，确保机电各系统符合本工程作为商务、商场一体的高级综合楼这一特殊使用功能的正常运行要求。10.2.2各类工程设备的运输和吊装：1）本工程的各类设备主要布置在地下室、各楼层机房及屋顶层，主要包括热泵机组、各类空调机组、风机盘管、风机、水泵等，必须重视这些设备的运输和吊装工作，确保这些设备在运输和吊装途中安全无损，确保工程顺利进行。2）主要设备的运输吊装前，应进行详细的力学计算，并编制详细的施工方案，根据不同设备的重量、外型尺寸、安装位置等情况选择合理的水平、垂直运输和就位安装方法。3）在配合结构施工预留预埋时，必须根据设备运输和吊装的工艺要求，在土建结构上合适位置预留设备垂直吊装孔和水平运输口，预留孔口尺寸必须满足设备运输的安全空间要求，但必须避免墙体预留量过大，影响土建结构质量。4）地上各楼层内小型设备的垂直运输充分利用塔吊，水平运输配合滚杠进行就位。地下室大型设备设备采用叉车运入。考虑运输方便和减轻塔吊负担，裙房及部分较低楼层内的设备也可利用汽车吊进行垂直吊运。5）各类设备的运输和吊装，尤其大型设备的吊装，必须高度重视、充分考虑并采取可靠措施，保障设备在运输过程中的安全，避免受到任何损伤。设备运输和吊装的详细方案，详见《第十一章——-134 134设备专业工程施工技术方案》相关内容。10.2.3隔振和噪声治理：1）本工程作为一个文化中心综合楼，对机电各系统设备的声学要求非常高。机电安装过程中应仔细分析各系统可能产生噪声、振动的来源，并根据不同的原因制定不同的治理方案，使之符合招标文件技术说明和设计规定的机电设备声学控制要求。2）除设备固有的机械振动和噪声、空气动力性噪声、电磁噪声等系统原发性噪声外，因机电系统安装原因引起的二次噪声主要有：a管路噪声：主要是风管和流体管道，由于风机、压缩机、泵的振动传播，流体紊流搅动，或管道水压冲击，流量变化或流速偏大，都能产生明显噪声。管路部件如弯头、三通、风口设置不合理，消声器、阀件质量不好或规格型号不符，风管铁皮太薄，或拼缝接口漏风，都会产生噪声。b各系统动设备减振处理不到位引起自振和共振。c电气系统安装质量缺陷诱发和加重的电磁噪声。等等。3）噪声控制的主要方法：噪声控制噪声源控制噪声传播途径控制空气传声控制固体传声控制隔振减振隔声消声吸声4）首先，要控制噪声源：这就要求在设备选型时，了解设备的声功率，在满足使用功能前提下，选用声功率小的设备。噪声大的设备都安装在封闭机房或独立间隔内，并在机房建筑结构上要做好吸音、隔音措施，增大基础尺寸或加装弹簧减震器、隔震垫，减少设备振动。通过正确的安装方法，降低设备振动和噪声。-134 1345）其次，要切断噪声传播途径，主要方法有：a按机电设备声学设计要求，正确安装消声器。设备机房对外的安装孔洞用密封胶可靠封堵。设备对外的管道、风管接口，采用软接管过渡。b管道预制安装时应保证管壁平整光滑，减少由于摩擦而产生的噪声；对于局部部件如风管的弯头、三通尽量不用直角弯头，以增大弯曲半径，或采用导流板等形式，以减少局部阻力，从而减少紊流搅动和摩擦而增加噪声；对消声器、阀件（门）应选用高质量产品，合适型号规格，布置位置适当，安装平稳牢固。管道及风管采用防振动支吊架。制作风管所用的材料应严格按设计和规范选用，局部要求声学较高的区域可以在风道内如弯头、三通和风口等处粘贴消声材料，以减少噪声。风管加工制作时应按规定设置加固件，支吊架制作和安装严格按设计和规范规定进行，发现问题立即处理，以确保安装工程质量。c防治电磁噪声首先要选择优质电气设备，尽量采用防磁零部件，日光灯采用电子镇流器，电气开关要动作灵活，接触紧密，铁磁性元器件的铁芯和线圈无松动，间隙合理，铁磁啮合面清洁平整。安装时的所有连接螺丝可靠拧紧并有防松装置，彻底清除电气元件上灰尘。d调试和试运行过程中，根据设计和使用要求，实行噪声检测，对噪声超标的系统和场所，分析原因，采取对策。如属于系统设备和元器件的问题，现场很难处理，必须由制造商负责更换。10.2.4关键设备和系统安装调试：1）本机电分包工程关键设备和系统主要有：消防设备和系统、热泵机组机设备和系统、各类空调机组设备和系统。2）关键设备和系统关系到工程全局的性能和安全。一旦有问题，将造成系统大面积瘫痪或严重事故。系统有很大的外延，分枝和末梢遍及工程的每个角落，稍有疏漏，就会留下隐患。它是质量控制点密集部位和质量通病高发部位，对质量评优和夺奖有决定性影响，而且技术性和专业性强，对施工技术要求高。3）施工技术重点，必须立足于在施工过程中消化和解决，决不能使之累积成为“难点”。在深化设计中，提供详细施工图样，对技术和质量要求做出明确规定。施工前编制施工方案、作业指导书，向施工人员做详细交底。加强工序质量控制，坚持三级检查，层层设防，步步为营，不使一个质量缺陷漏网。4）-134 134充分利用设备供应商的现场服务能力和技术优势。对各类消防联动和设备控制系统，供货商技术工程师必须在现场进行指导，保证现场性能测试，组件、模块安装调整及机构动作、连锁动作的可靠性，并更换不合格的元器件。对冷水机组，必须保证真空试验，制冷剂灌注，系统循环清洗的完整和可靠。10.2.5防止“跑冒滴漏”:1)“跑冒滴漏”是机电安装工程中最常见的质量通病，必须重点治理。产生跑冒滴漏有以下几种情况：a管道连接口及与设备接口处理不好、风管拼缝及接口不密封、设备本体及附属系统运行工况等未处理好，直接造成漏水、漏风、漏油等情况。此类情况在系统试压、试车时容易发现，也容易解决，只要精心施工，严格检查，一般都能避免。b试压全部合格，但在后续施工中，管道的连接部位受外力作用，如被人踩踏、攀拉、重物冲撞或支架布置不合理，造成运行时滴漏，而此时管道、风管已被保温或吊顶覆盖，这后果非常严重的，必须高度重视工程的产品保护。c因空调水系统滴漏，冷凝水回流不畅造成漏水跑水，相对容易解决。冷媒水管结露是造成滴漏的另一个主要方面，往往造成装修大面积污染，必须完全避免。d因试压冲洗操作失误造成漏水跑水，会直接污染、损坏建筑和装饰，后果严重。本项目试压冲洗工序极为繁多，必须非常重视。2)先期分段分层试压的较小口径管网，试压合格后，保持满水检漏状态，如有意外泄漏，能随时发现（气温接近零度时除外），保温或吊顶全面覆盖前，再做升压检查。3)卫生间管道与洁具镶接口的配合是个关键。我们在预埋施工中，要按基准线仔细核对管口位置，搞清土建粉刷、装饰层厚度，保证管口准确到位。4)防止管道结露最重要一条是保温到位，使低温管壁不直接暴露在空气中，采用新型管架木托，消除冷桥现象。保温最易出现漏洞的部位是水管末端与设备接口处，因空间狭小，光线不足，操作不便，往往造成保温不完整，不严实，结露滴水。必须细心和耐心地处理好困难部位的保温。5)竣工验收前，有一段试运转时间，要全面巡视检查所有的连接点及可能的泄漏点，发现问题，及时采取措施补救，保证正式交付业主使用的工程是一个没有跑冒滴漏的工程。10.2.6防止水锤和管路堵塞:1)-134 134水锤主要发生在给水管道中。超高层建筑给水压力大，在水泵启动、停止和阀门突然关闭时，由于管道中水的流速突然变化，导致压力突然升高或降低，引起水力撞击，也可能出现断流空腔，而当空腔弥合时会产生强烈的撞击升压，严重危害管道系统安全，解决的办法是在水泵出水管上正确位置安装水锤消除器或防冲击型的消声止回阀。2）管路堵塞主要发生在空调水管道，堵塞是影响空调效果最主要原因之一。如管道清洗不到位，形成“脏堵”；如管道内部积气，形成“气堵”，造成管道流量减小，水流不畅。3)解决办法是一要确保管道清洁度，特别是主管末端支管与设备连接的一段。二要在每层主管最高处设一个自动排气阀。在试运行维修阶段，当发现空调器使用效果不佳时，检查过滤器，清除脏物，如无脏物，而空调水流量小或不出水，说明支管堵塞，必须拆卸检查清洗。4)电气系统预埋时，对于管路预埋在混凝土中，必须注意管口的封堵（套管焊接必须严密），以防砂浆渗入管内。管口采用塑料堵头堵死，并用胶带二次封堵。10.2.7重视低温管道保温:1）防止产生冷凝水是施工中的关键问题，必须从施工全过程抓起。2）管道系统安装测绘时要合理布置，与建筑物、相邻管线之间保持一定距离，为保温工留有适当的操作空间。3）低温水管道的支吊架结构要合理，同管道之间要用木托隔离，防止冷桥，木托加工尺寸精确，木托瓦块、木托与管道接触面之间不能留有空隙。4）低温管道的穿楼板套管直径要比管道直径放大1～2号，以便保温瓦套穿过。5）管道保温材料之间的间隙，外表粘贴不严密也将产生结露现象。为管道法兰、接头部件、弯头和分支等处是保温操作的重点，须仔细施工。6）冷凝水坡度尽量大一些，严禁存在倒坡现象，冷凝水管要逐根进行灌水试验，以确保排水畅通。10.2.8重视试压、冲洗工作：1）试压是检验设备管道强度和严密性的根本措施，冲洗是保证设备管道清洁的重要措施，不能有丝毫马虎和大意。必须设立专门的试压冲洗小组，由专业工程师直接领导。2）编制可操作的详细方案，合理划定试压冲洗的分段、分层和分系统，严格掌握试压冲洗的程序。保证全线试足，不留空白和死角。-134 1343）确保被试管线与外部的隔离，检查和排除被试管线的一切敞口及连接不严密部位，接通排放管路，杜绝操作中跑水、漏水现象。4）垂直管道下部静水压力大的管段，必须安装防护支架，转弯处设后背支撑。10.2.9防止电磁干扰：1）电磁干扰是影响弱电系统电子设备正常工作的重要原因。电磁辐射强度较大的设备都设于独立机房，对外部的电子设备一般不会构成直接干扰，干扰主要存在于电气线路中。2）我们在安装桥架和线槽时，要使强电和弱电分开，弱电系统中不同电频分开，对易受干扰的音频信号缆线，要考虑专用线槽。我们敷设的动力和照明电缆，不占用弱电路径，对无法避免的交叉和近处平行占位，要预设隔板。3）机电系统各类现场器件的强辐射源如日光灯等，在布置上要远离电子设备。4）在设计和施工上都要考虑防止雷电波侵入的措施。5）系统接地的可靠性是系统正常运行和人身安全的基本条件，也是抗电子干扰的重要措施，我们在敷设室内接地干线时，确保为弱电机房提供抗干扰接地连接点。10.2.10调试、试运行和竣工验收管理：1）很多工程项目在实物安装阶段，都能较好的实现进度要求，但竣工却一拖再拖，主要就拖在试运行和竣工验收阶段，本项目决不能再陷入这个怪圈。当然这不是机电安装单方面所能决定的，但我们必须尽到自己的责任。这一阶段是施工过程中的重点和难点。2）调试阶段的主要难点有：a工作量大，特别是非实物工作量，稍有不完善，就无法通过竣工验收。b与机电安装有关的各指定分包单位，各方工作互相交织，环环相扣，稍有脱节梗阻，就会影响总体进度和推迟竣工。机电系统各指定分包单位的协调配合，已进入技术领域，要处理大量相关联的专业技术问题。c系统和专项工程验收等待的时间无法预计，如等待时间长，或重复整改验收，必定推迟竣工。d如果总体进度不能按计划执行，先期进行的一些调试项目不得不重新调试，造成恶性循环。3）施工所有各方都应严格约束自身，以分秒必争精神，尽最大可能缩短请求、审批、响应、执行的等待时间。-134 1344）竣工资料的完整、规范是竣工验收的必备条件，一靠平时积累，二靠竣工验收前集中力量整理、汇总、审核、组卷装订。竣工图是在全套未使用过的施工图上加修改标识形成的，也必须对施工中的修改变动随时记录、整理和在图上标识。10.2.11各相关施工单位的施工协调、配合、管理1）本工程施工中所涉及的施工单位较多，各相关单位之间施工协调与配合相当重要，必须制定有针对性的协调、配合、管理措施，并指定项目经理专人负责，以确保业主、顾问、监理指令畅通，协调各相关单位之间的施工工序搭配合理，及时化解各类矛盾，确保施工顺利进行。2）高度重视和正确处理与政府管理部门之间的关系，争取得到相关部门的支持和配合，对于确保工程的顺利进行。3）认真履行合同，服从业主、建筑师、工程顾问、估算师指令，自觉接受监理监督，圆满完成工程的实施。4）尊重、统一、协调配合，服从项目部施工现场的统一管理，共同建设好本工程。5）正确处理本指定分包工程内部，以及与其他指定分包单位、直接供应商的关系，相互配合，相互支持，协调机电系统施工顺利进行。各相关施工单位的施工协调、配合、管理措施，详见《第十七章——施工配合协调和管理》相关内容。-134 134第十一章设备专业工程施工技术方案11.1设备专业工程概况11.1.1工程主要设备：本工程空调通风系统设备主要布置在地下室、主楼屋顶层及专用设备机房内，主要包括空调动力系统热泵机组、各类空调机组、风机盘管、水泵、水箱等。空调通风系统序号设备名称数量安装地点备注1风冷热泵机组2台主楼屋顶2循环水泵3台地下室3闭式膨胀补水箱1台地下室4变风量空调器15台各楼层5PHJ光氢空气净化装置89台各楼层6风机盘管85台各楼层11.1.2主要设备均为标准配套设备，安装时除按本方案及规范进行施工外尚应遵守随机文件的有关规定，特别在设备的试运转、调试时应严格按照设备说明书及供货商现场技术工程师指导进行。11.1.3主要大型设备的安装、调试和试运转，供货商应派驻技术工程师全过程现场进行作业指导，协同解决施工中出现的各类问题。11.2主要设备运输及吊装施工11.2.1设备运输及吊装施工工艺流程：制定设备运输及吊装方案选择吊装运输工艺确定运输路线吊运平台搭设设备垂直运输设备水平运输墙体预留孔封闭设备就位安装-134 13411.2.2设备吊运：1）屋顶主要设备为风冷热泵机组。2）主要利用土建塔吊吊装，在设备材料较多的楼层设备入口处搭设外挑式接货平台，便于设备驳接，室内用液压拖车接运。3）为了减轻塔吊负担，在必要时，增设设1台10t汽车吊，设备集中到货时，主要设备材料尽量使用汽车吊吊装。11.2.3设备吊运实施：1）所有设备卸车、搬运、吊装由设备专业责任工程师统一组织和指挥，并负责与工程总包相关专业施工、塔吊机械使用配合的联络。2）设备吊装入室后，动力设备由设备专业责任工程师指挥钳工安装，空调设备由设备专业和暖通专业责任工程师指挥钳工和通风工安装。3）主要设备运输吊装前，应进行详细的力学计算，并编制详细的施工方案，根据不同设备的重量、外型尺寸、安装位置等选择合理的水平、垂直运输和就位安装方法，报公司技术部门审核批准后实施。4）施工顺序：a首先安排好大型设备吊装就位。b楼层一般设备:以大型空调机组为主，在土建砌体封闭前按条件依次就位。其余设备根据进度要求相机穿插吊装就位。5）楼层设备吊装时要作好与项目部塔吊的协调联系，合理安排吊装工序，尽量利用空闲时间，避开其工作高峰。11.2.4设备吊装搬运注意事项:1）大型设备到货后，应认真核实设备单件重量及设备外形尺寸，核对预先制定的吊装方案能否满足设备的吊运。2）对整体到货的设备吊装绳索的捆扎可参照设备厂家的吊装标示，如无标示的主要承力点应高于设备重心，设备附带的电气控制箱，仪表，管路等可拆卸部件如妨碍吊装绳索捆扎可拆除另行保管，待设备吊装就位后再行恢复。3）-134 134选择合适的吊装绳索以确保吊装安全并以防设备在吊装中受损，在吊索的转折处与设备接触部位，应以软质材料衬垫或选用柔性吊索，以防设备、机休、管路、仪表、附件等受损和擦伤油漆。4）吊装前必须进行试吊，在设备起离起吊点约200~300mm后检查起吊机具受力情况和设备有无损坏，操作人员的操作，指挥等熟练程度，确无问题才能正式起吊。5）设备吊装时应平稳，避免振动或摆动，在设备就位固定前，严禁解开吊装索具。6）吊装工作严禁在夜晚进行，如遇特殊情况，应有充足的照明。7）在吊装过程中，如因故中断施工时，必须采取安全措施，不得使设备悬空停留或过夜，确保安全。8）根据工程施工进度计划，合理安排各类设备的运输进场时间，设备到场后立即进行开箱检查和验收，组织运输和吊装。9）一般小型设备应存放在仓库内。大型设备根据现场实际情况应统一存放在指定位置，并由仓库保管人员统一保管，露天存放时间不宜过长。若确因特殊情况存放时间较长的，必须做好设备防雨、防潮等的可靠保护。11.3一般设备安装施工11.3.1设备专业工程施工流程图：核对图纸资料设备开箱清点检查底座防振垫组合设置同心度检测无应力接管安装同心度复测接电及接地电机通电试运设备空负荷试运中间交工验收技术交底设备基础检查验收吊运设施设置设备水平矫正设备吊装就位11.3.2施工准备工作：1）安装前责任工程师和相关人员应先熟悉施工图、规范及有关技术文件，在此基础上参加图纸会审并做好记录，会审后向施工班组进行技术交底。2）-134 134基础验收：重点检查基础标高、坐标中心线、水平及几何尺寸偏差是否符合有关规范规定并做好相应记录，合格后进行基础放线。3）设备开箱检查验收：应依据订货合同及其附件、设计单位设计文件、国家有关技术标准等；验收内容包括名称、规格和数量的验收、质量验收。质量验收应检查外观是否有缺陷、损坏、锈蚀、腐蚀、受潮、变形等不符合合同、技术文件和有关标准要求的现象，对上述问题应正确标识并作好书面记录；应检查随机文件及合格证或质保书是否齐全，缺少时应追踪索取，否则有权拒验、拒收。4）设备开箱时甲方、监理等有关各方须同时到场，并在记录上签字，开箱后的设备和零部件、备品备件及专用工具等应分类妥善保管。11.3.3设备吊装就位：1）大型设备到货后，应根据随机文件并经实物核实后编制详细的吊装作业指导书，对吊装方法进行调整和修改。2）在施工准备阶段应认真核实大型设备单件总重量及设备的外形尺寸，核对设计预留的吊运设备孔洞的尺寸是否正确，能否满足设备的吊运，尤其是要注意设备通过地下室顶板时，建筑物是否应采取适当临时加固措施，需要得到设计、监理、土建以及业主等各方的认可。具体落实设备吊装机具的配备和吊运路线的设施准备工作。3）大型设备用汽车运到预留吊装孔附近，用液压汽车吊卸车，汽车吊的选用应根据设备实际重量进行。4）设备吊入地下室后采用滚运方法，在枕木上铺设f89´6mm的滚杠，用卷扬机配滑轮组，将设备滚拖到设备基础上。5）空气处理机组（风机盘管机）等其他设备的吊运利用土建垂直运输机运送到各层楼面。6）设备布置比较紧凑的，对位置的狭窄、标高较高、重量、体积较大和比较精密的设备，应注意到货、就位的先后顺序。必要时应编制吊装作业顺序计划。7）吊装安装基本要求：a吊装前放置设备应用衬垫将设备垫稳，防止倾倒、变形及受潮。b搬运吊装时，设备应捆扎牢固，主要承力点应高于设备重心，以防倾倒。c对具有公共底座机组的安装，其受力点不得使机组底座产生扭曲和变形。d吊索的转折处与设备接触部位，应以软质材料衬垫，以防设备、机体、管路、仪表、附件等受损和擦伤油漆。11.3.4找平、找正：-134 134初平后，基础螺栓孔浇灌混凝土，经精平，各部位尺寸符合规范要求后，点固垫铁，二次灌浆。11.3.5设备清洗：整体设备主要清除表面杂物、油污，对传动部件进行必要的检查调整；静止设备可以进行吹扫，使其达到清洁标准。11.3.6设备的吹扫试压：1）吹扫:系统油管路应用压缩空气吹洗，泵的系统管路应用水冲洗干净，特别是入口管路对接前应将管内污物，焊渣等清理干净，确认干净后方可与设备连接。2）压力试验：设备的压力试验主要指静止设备，其试验压力和使用介质要按设计要求或随机文件的规定进行，设计或随机文件没有要求时，按施工及验收规范的规定执行。压力试验前，要对设备进行全面检查，各部件的紧固螺栓必须装配齐全。试验时，要装设二块经检定合格的压力表，精度为1.5级，设备上、下部位各装一块，以装在高处的压力表读数为准。试压合格后，要填写压力试验记录，交工程监理公司的驻现场代表签证。用水试压后，应及时清除设备中的存水，并吹干。11.3.7单机试运转：1）设备单机试运转前，设备找正、找平、精平、清洗等各道安装工序均已完成，并有齐全的安装记录，二次灌浆达到设计强度，基础抹面工作已结束，系统管道和电气及相应的配套工程已具备条件，试车所需的水、电、工具、材料等能保证供应。2）试运转前的其它各项准备工作，包括试运转方案的审定，润滑剂的灌注、安全罩的装置等工作已全部就绪。3）试运转步骤：由部件到组件，最后到主机；先手动，后自动；先点动，后连续；先无负荷，后有负荷；上道不合格，下道不试车。11.4主要设备安装施工11.4.1风冷热泵机组安装：1）机组安装：a基础验收，重点是基础坐标、标高、螺孔位置是否与设计图、设备相符。b设备找正时其纵、横向安装水平均不应大于1/1000，在底座或底座平行的加工面上测量，（或同机文件规定部位测量）。c管口与设备不应强行连接，连接进气管前，通过吸气口观察导向叶片和执行机构及叶片开度和仪表指示位置，调整符合随机文件要求后连接电动执行机构。-134 1342)机组试运转前的要求:a按设备技术文件的规定冲洗润滑系统。b加入油箱的冷冻机油规格及油面高度应符合技术文件的要求。c抽气回收装置中压缩机的油位正常，转向正确，运转无异常现象。d各保护继电器的整定正确。e导叶实际开度和仪表指示值按设备技术文件的要求调整一致。3）机组的空气负荷试运转：a关闭压缩机吸气口的导向叶子，拆除浮球室盖板和蒸汽机上的视控法兰，吸排气口应与大气相通。b按要求供给冷却水。c动油泵及调节润滑系统，其供油正常。d点动电动机的检查，转向正确，其转动无阻滞现象。e启动压缩机，当机组的电机为通水冷却时，其运转时间不应小于0.5h；当机组的电机为通氟冷却时，其连续运转时间不大于10min；同时检查油温、油压、轴承部位的温升，机器的响声和振动均应正常。当导叶开度大于40%时，试验运转时间宜缩f进行导向叶子的开度调试试验；导叶的启闭应灵活、可靠；短。4）机组的负荷试运转要求：a接通油箱点加热器，将油加热至50~55℃。b按要求供给冷却水和载冷剂。c启动油泵、调节润滑系统，其供油正常。d按设备技术文件规定启动抽气回收装置，排除系统中的空气。e启动压缩机应逐步开启导向叶子，并应快速通过喘振区，使压缩机正常工作。f检查机组的声响、振动、轴承部位的温升应正常；当机器发生喘振时，应立即采取措施予以消除故障或停机。g油箱的温度宜为50~65℃，油冷却器出口的油温宜为35~55℃。滤油器和油箱内的油压差，制冷剂为R11的机组应大于0.1MPa。R12的机组应大于0.2MPa。h能量调节机构的工作应正常。-134 134i机组制冷剂出口处的温度及流量应符合设备技术文件的规定。11.4.2空气处理机组(风机盘管机)安装：1）空调设备的开箱检查：a根据装箱清单，核对设备的型号、规格及附件数量；符合设计规定的顺序和要求。b设备的外形应规则、平直、圆弧形表面应平整无明显偏差，结构完整，焊缝应饱满，无缺损和孔洞。c金属设备的构件表面应作除锈和防腐处理，外表面的色调应一致，且无明显的划伤、锈斑、伤痕、气泡和剥落现象。d非金属设备的构件材质符合使用场所的环境要求，表面保护涂层完整。e设备进出口应密封良好，随机的零部件齐全无缺损。f设备就位前对设备基础进行验收，合格后方可安装。2）空调设备安装技术要求：a空气处理机组安装前，检查表面式换热器外表，无损伤可不做水压试验，否则做水压试验。风机盘管机安装前进行三速试运转及水压试验。试验压力等于系统工作压力的1.5倍，不小于0.4MPa，水压试验的观测时间为3min，压力不下降为合格。并拨动风机叶轮，检查有为卡壳现象。b立式明装的空气处理机组直接安放在地面上，应找平，基础应高于机房地平面；暗装柜式机组宜安置在基座上，高度不小于50㎜。安装时首先调整其安装处的水平度，偏差大于1/1000。c机组底部应安装减振器（或衬1、2层橡胶减振垫）。安装减振器的地面应平整，各组减振器承受荷载的压缩量应均匀，不得偏心；减振器安装完毕，在其使用前应采取防止位移及过载等保护措施。d机组四周应留有一定间距，接管侧有不小于0.8m的操作通道。e供回水管与空气处理机组连接前应进行吹洗，排除管内杂质，以免堵塞换热盘管。供回水管与机组接口处用橡胶减振软短管接头连接。f空气处理机组的风管进出口管接口处均设L≯200mm的夹筋复合铝箔减振软短管接头，用法兰固定；风机盘管机的风管进出口管接口处采用硬连接，用法兰或M3自攻螺杆固定，连接处应严密、牢固。g采用吊架吊装空气处理机组，用≥10号槽钢制横担，吊杆用≥-134 13410mm圆钢制作；风机盘管机卧式安装，用支、吊架固定，吊杆用≥8mm圆钢制作，下端攻丝长度≥100mm，便于调整标高，并便于拆卸和维修。吊顶式机组从出风口方向坡向冷凝水管接头，以略高5-10mm为宜。h空调机组的冷凝水排出管上应设水封，水封有效高度不小于50mm。风机盘管的冷凝水管管径不宜过小，水平段不宜过长，保持0.01-0.02的坡度，与机组相连处不宜折弯，以便水流通畅。3）空调机组运行：a机组安装完毕后，投入远行前，保持水流通畅，尤其是使用热水供暖时，需打开放气阀，排除盘管内的空气，待水流出后再关闭阀门。b机组通电前检查电气绝缘是否良好，接地是否可靠。风机接通电源，先点动，检查风机转向是否正确。c机组进行试运转，低负荷运转0.5小时，满负荷运转2小时，无异常现象为合格。11.4.3通风机的安装：1）通风机的开箱检查：a根据设备装箱单核对叶轮、机壳和其他部位的主要尺寸，进风口、出风口的位置等是否符合设计要求。b叶轮旋转方向符合设备技术文件的规定。c进、出风口应有盖板严密遮盖。d检查各切削加工面、机壳的防锈情况和转子是否变形、破损。e风机各部位不应有凹陷、锈蚀和其它影响工作效率的缺陷，叶轮和吸气短管间隙应符合设计技术文件的规定。f检查风机叶轮是否平衡，可用手推动叶轮，反复多次，每次转动中止时，不停止在原来位置上，即为合格。g与电机采用联轴器连接时，两轴中心在同一直线上；采用皮带传动时，两机轴的中心线间距和皮带的规格符合要求，两轴中心线应平行，两皮带轮的中心线重合为一条直线。皮带轮轮宽中心平面位移的允许偏差不大于1mm。-134 1342）风机的拆卸和清洗：a将机壳和轴承箱拆开并将叶轮拆下清洗，但直联风机可不拆卸清洗。b清洗和检查调节机构，其转动应灵活。c各部件的装配精度应符合产品技术文件的要求。3）安装要求：a整体安装的风机、搬运吊装的绳索不得捆缚在转子、机壳或轴承盖的吊环上，应捆缚在风机的机座上。b风机的进、出风管及阀件、调节装置等有单独的支撑，不能承载于机壳上；风管与风机连接时，法兰不得硬拉或别劲，机壳不得承受其它机件的重量，防止机壳变形。c风机传动装置外露部位，加装防护罩。d整体风机的安装，直接放在基础上，用成对斜垫铁找平；垫付铁接触应紧密，每组不应超过三块。e风机找正，风机的转子（叶轮）找正后，就可根据转子的位置调整风机外壳，即调整叶轮和外壳的配合间隙。找正时，先将上半部外壳装在己初步找正的下半部外壳上，并用螺栓连接固定，然后测量调整各部位间隙，使其符合设计要求。风机轴与电动机轴的不同轴度：径向位移不应超过0.025mm，倾斜不应超过0.2/1000。f风机底座按设计要求安装减震装置，减振器与基础和风机紧密连接，受力均匀。4）风机的试运转：a风机运转时应经过一次起动立即停止运转的试验，以检查转子是否与机壳相擦，无异常响动，转向是否正确，才能继续运转。b风机运转时，检查润滑油情况和轴承温度，均符合设备技术文件的规定。c风机运转达到额定转速后，将风机调整到最小负荷进行机械运转至规定的时间；然后逐步调整到设计负荷，如无异常，则继续运转至规定时间。d风机低负荷运转0.5小时，满负荷运转2小时。-134 134e风机运转完毕，将有关装置调整到起动状态。11.4.4泵类安装：1）清洗和检查：a检查设备，不应有缺件，损坏和锈蚀现象；盘车灵活、无阻、卡现象，无异常声音。b整体出厂和泵在防锈期内，其内部不宜拆卸，只清洗外表。当超过防锈期或有明显缺陷需拆卸时，应符合下列要求：拆下叶轮部件应清洗洁净，叶轮应无损伤；冷却水管路应清洗洁净，并应保持畅通；管道泵和共轴泵不宜拆卸。解体出厂的泵，泵壳垂直中分面不宜拆卸和清洗。2）安装要求：a泵的吊装应在基础放线等准备工作就序后进行，放好垫铁地脚螺栓，将泵吊起穿入地脚螺栓后放在基础上，找好纵横中心线。b泵的调整分初平和精平两步进行。初平时将水平仪放在泵座的基础上，通过调整底座与基础间的垫铁厚度，使标高、水平及中心接近要求，再进行地脚螺栓灌浆，待砼强度达到保养期后，将地脚螺栓拧紧。精平一般在泵清洗后进行，离心泵只清洗外表，出厂时己装配好的部件不应拆卸清洗。一般离心泵与电动机装置在共同的底座上，用联轴器连接在一起，重点应进行泵与电机同轴度的检查调整，控制轴向和径向间隙，利用垫铁或移动电动机来达到要求。c泵类安装时，纵向不水平度不超过0.1/1000，横向不水平度不超过0.2/1000；测量时以泵的进出口法兰或其它水平面加工面为标准；设备不能偏斜。d几台泵并排安装时，相互之间平行，其中心为一线。e根据机电设备声学减震要求，泵类基座应正确装设减震器。f进、出管道与设备对口时应处于自由壮态，不允许强力时口。3）泵类试运转：a水泵启动前必须充满液体、排净空气，不得空泵启动。b起动前，盘车灵活，其阀门处于下列开启位置：入口阀门：全开；出口阀门：离心泵全闭，其余泵全开。c泵的运转在各独立的附属系统试运转正常后进行。d泵在设计负荷下连续运转不小于2小时。-134 134e运转时，泵的填料函压盖松紧适度，滴状泄漏，温度不过高，无明显振动，声音正常，各连接部位不松动为合格。第十二章管道专业工程施工技术方案12.1管道专业工程概况本工程管道安装为空调水系统管道安装。空调系统供回水管管径≥80采用无缝钢管，法兰连接；冷热水管管径＜80采用镀锌钢管，丝扣连接；冷凝水管采用镀锌钢管，空调水保温材料采用难燃B1级橡塑发泡保温管。管道材料规格表1、用于本工程的无缝钢管规格表公称直径（mm）80100125150200外径*壁厚（mm）φ89*4φ108*4φ133*4φ159*4.5φ219*62、用于本工程的镀锌钢管规格表公称直径（mm）202532405065壁厚（mm）2.752.753.253.503.503.7512.2管道工程安装施工流程12.2.1管道专业工程施工流程图：测绘预制试装镀锌油漆支架制作支架油漆支架安装设备接口系统试压防腐保温系统清吹分段试压气密性试验安装顺序1、地下2、立管3、干管4、支管分段试压气密性试验-134 13412.2.2管道安装主要施工方法：1）楼层为依次施工的自然段，自下而上施工。2）每层平面按土建施工分区划分安装施工段。每个平面施工段的管道按系统划分施工线，即有生活给水、室内排水、雨水、卫生器具、室外等系统，每个系统为一条施工线，由每个专业班组的不同作业小组实行平行流水施工。各条线的综合施工顺序：室内立管→水平横管干线→支管→设备接口→室外管道→卫生器具→试压试水→防腐、保温。3）每条施工线根据土建施工段顺序和所能提供的安装作业面，相继划分为不同施工段，根据现场实际情况，决定各段的起点和施工流向。以系统“线”为经，以平面“段”为纬，组织线段结合的流水施工。12.2.3施工准备阶段：1）要求甲方组织好图纸会审。2）提出施工方法和现场临时工棚的搭设。3）按照本施工组织设计规定的时间，组织人员、施工机械和施工材料与设备进场。4）做好材料预算和技术、安全交底工作。12.2.4施工阶段：1）教育施工人员增强责任心，严格控制有效工时的利用率，提高工人的施工技能。2）在该工程施工中，要配合精明强干的施工员和经验丰富的施工班长，派专职技监人员把好质量关。3）根据土建的进度，紧密配合，互相促进，使工程进度顺利进行。4）对该工程进度的各节点要严格控制，定期检查，发现问题及时调整，及时处理。12.2.5交工准备工作：1）施工资料与施工进度同步，准备好提交的交工资料。2）对未完的工程提前盘点，尽早落实各项收尾工作的措施。3）有预见性地提出收尾工程所用的物资和材料计划。4）采取消项法来检查收尾工程的完成情况。5）组织好联合试车的各项工作。-134 13412.3管道系统施工12.3.1金属管道安装：1）按核对无误的管道单线图，实测管线标高、走向、支架位置，选用正确的支架形式，按国标图纸制作。支架应在预埋件上焊接，无预埋件时用膨胀螺丝固定，要经设计同意。不可在砼结构上手工打洞。2）管道安装前仔细清理管道内部，确保无异物，无污垢。3）管道穿越楼板和墙壁时，应设套管。套管采用比管道大2号的硬塑管或钢管。楼板上套管顶部高出楼板20mm，底部与楼板平齐，穿墙套管两端与墙面平齐。套管与管道间填塞密封胶，用水泥砂浆封口抹平。4）管道穿越水工构筑物、地下室外墙及屋顶时，按设计说明和有关规范予埋防水套管。5）排水立管和通气立管，按图纸和规范要求设检查口及连接三通，检查口朝向便于检修操作处。通气立管高出层面0.5m，高出上人屋面2m。6）丝扣连接：镀锌管采用丝扣连接，不准焊接。丝扣要端正光洁，不乱扣，不掉丝。连接时先在管端外螺纹上涂一层铅油，逆螺纹方向缠麻丝。接头不可拧得过紧，外露丝扣2~3牙。接头上紧后，要清除外露的麻丝头，丝扣外露部分刷红丹防锈漆，银粉漆盖面。7）无缝钢管采用沟槽式连接，钢管滚槽方法及要求如下：a用切管机将钢管按所需长度切割，切口应平整。切口处若有毛刺，应用砂轮机打磨。b将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上。c在钢管上放置水平仪，用水平仪量测，使钢管处于水平位置。d将钢管端面与滚槽机正面贴紧，钢管中轴线与滚槽机正面呈90度。e启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预设定沟槽深度为止，停机。f用游标卡尺检查沟槽的深度和宽度，确认符合标准要求。g千斤顶卸荷，取出钢管。8）水平横管尽量抬高贴近顶梁。如征得设计同意，可在顶梁上水平方向留孔，使小口径横管穿越顶梁，敷设在梁间空格内。9）所有管道按设计规定做好防腐、绝热。但在试验前必须露出连接口，以便检-134 134查。12.3.2阀门安装：1）所有阀门安装前都要逐个进行检查，强度和严密性试验比例，要高于国家规范。阀门既是系统控制的关键部件，又是潜在的跑冒滴漏点，严格的筛选是必要的。各类阀门安装前100%做清洗及试压。2）阀门安装时，应仔细核对阀门的型号与规格是否符合设计要求。阀体上标示的箭头，应与介质流动方向一致。3）阀门安装，位置应符合设计要求，便于操作。12.3.3管道与设备接口、保温：1）管道与设备的接口，管口要自然到位，中心对准，间隙正确。不能靠强制组对、硬性联接。2）热水铜管与设备接口处采用法兰连接，铜管采用焊环活套法兰。3）管道保温工作须在系统试压、清洗、非镀锌钢管须除锈和刷漆后进行。4）管道保温施工应符合国家标准《工业设备及管道绝热工程施工及验收规范》（GB50185-1993）要求。12.3.3管道试压冲洗：1）成立专门的试压小组，管道分布面积大，管线长，试压必须很好地组织和安排。试压小组由管道专业责任工程师负责。项目技术组编制试压方案。2）地下隐蔽管道试压：a排水管道隐蔽前，做灌水试验，满水15分钟，如液面下降，再灌满，保持5分钟液面不降为合格。按停止点方式各方会检确认。b压力管道隐蔽前，做水压试验，按停止点方式各方会检确认。3）系统试验：a试压前对管道系统进行完整性检查，核对安装是否符合设计要求。检查阀门开闭状态，管道有无敞口，严防遗留敞口跑水污染建筑装修。b不能参与试压的设备、仪表用临时盲板隔离。试压放水用临时排水管引入现场排水沟。试压管道的最高处设排气阀。临时盲板必须编号记录在案，试压后按记录逐个取出。c干管的最低处要牢固支撑，所有支架要检查、调整。d准备好检定合格的压力表和试压泵，压力表设于管线最低点。-134 134e试压使用5℃以上清洁自来水。f试压按系统分层、分区段进行，区段不宜太大，否则不便操作和检查。g分段试压后，还会留有部分部件、接头未经试压，可待全系统接通后，再进行一次全系统试压和冲洗。h试压过程中如发现压力表指针突然下降，并伴有异响或管道变形，要立即停止加压，查明原因，卸压处理。重新再试。i试验压力按设计规定值，设计未规定时，执行规范规定，并须经业主和监理认可。-134 134第十三章空调通风专业工程施工技术方案13.1空调通风专业工程概况13.1.1本工程通风空调工程空调风系统、新风系统。13.1.2空调冷热源：采用风冷热泵座位空调的冷热源，夏季最大计算冷负荷量1320kw，配置两台单台制冷量与制热量均为756kw的风冷热泵，夏季提供7/12℃冷冻水，冬季提供45/40℃热水。13.1.4空调风系统：舞台、观众厅、展厅、门厅及多功能厅采用全空气系统；舞台分为二个空调系统，每个空调系统送风量为2500m3/h;观众厅分为二个空调系统，观众厅总送风量为54000m3/h。观众席的送风方式为座位下送方式，每个座位的送风量为45m3/h，送风柱内气流流速为1m/s，送风孔风速为0.25m/s，回风为侧回方式，舞台送风方式为喷口侧送，侧台为旋流风口上送，回风为侧回方式；办公室、化妆间等采用风机盘管+新风的方式。13.1.5空调风系统主要安装实物量：序号实物名称单位数量备注1变风量空调机组台152PHJ光氢空气净化装置台893风机盘管台855排风扇台496镀锌风管m240008消声器、消声弯头台319阀件、风口台48813.2空调通风专业工程施工流程13.2.1空调通风专业工程施工流程图：-134 134施工准备风系统水系统施工配合预制加工系统安装防腐保温空调通风设备安装系统调试交工验收施工配合预制加工系统安装防腐保温说明：1）本示意图把施工全过程划分为几个主要施工阶段加以排列。2）视施工条件的不同和变动，各施工阶段可以进行调整和交叉。3）风系统包括消防送风排烟系统、普通通风系统和空调风系统。4）水系统包括空调供回水、凝结水系统。5）空调设备主要指制冷机组、风机盘管、空调机组、风机等设备。6）通风设备的安装，视施工现场条件和设备到场情况，在通风系统安装过程中穿插进行。通风部件的制作与风管制作同步进行。13.2.2施工准备阶段：1）督促设计图按时交付，要求甲方组织好图纸会审。2）提出施工方法和现场临时工棚的搭设。3）按照本施工组织设计规定的时间，组织人员、施工机械和施工材料与设备进场。4）做好材料预算和技术交底，安全交底工作。13.2.3施工阶段：1）-134 134教育施工人员增强责任心，严格控制有效工时的利用率，提高工人的施工技能。2）在该工程施工中，要配合精明强干的施工员和经验丰富的施工班长，派专职技监人员把好质量关。3）根据土建的进度，紧密配合，互相促进，使工程进度顺利进行。4）对该工程进度的各节点要严格控制，定期检查，发现问题及时调整、处理。13.2.4交工准备阶段：1）施工资料与施工进度同步，准备好提交的交工资料。2）对未完的工程提前盘点，尽早落实各项收尾工作的措施。3）有预见性地提出收尾工程所用的物资和材料计划。4）采取消项法来检查收尾工程的完成情况。5）组织好联合试车的各项工作13.3空调通风系统施工13.3.1空调通风风管系统施工：1）通风风管系统的施工程序（见下页）：通风风管系统的施工程序-134 134现场实测绘制加工图测绘支吊架下料风管下料法兰下料钻孔压制咬口缝组焊组焊卷园折方钻孔油漆压口成型油漆铆接检验编号支吊架安装风管组对吊装设备接口防腐保温风口安装收尾口单机试车防腐保温系统调试防腐保温-134 1342）通风空调风系统的施工要点：a空调风管采用镀锌钢板制作，咬口连接。钢板的厚度及其法兰角钢用材的规格按现行国家《通风与空调工程施工及验收规范》（GB50243-2002）选用。为了保证风管及配件加工制作尺寸的正确性，在预制加工前要在施工现场进行实测、绘制加工草图，确保风管预制符合安装的尺寸要求。b镀锌钢板在制作过程中，应采取措施使镀锌层不受破坏；展开下料时，方法要正确，尺寸要准确，咬口拼接时，要根据板厚，咬口开线和加工方法不同，正确留出规定的咬口余量和法兰翻边余量；风管接缝应交错设置，以增加强度。c风管法兰表面应平整，法兰内径允许偏差为+2mm，不平度不应大于2mm；矩形不保温风管边长大于或等于630mm和保温风管边长大于或等于800mm，其管段长度在1.2m以上时，应采取加固措施。d要做好风管安装前的准备工作。熟悉施工图，了解土建和其它专业工种同本工种的相关情况，核实风管系统的标高，轴线、预留孔洞，预埋件等是否符合安装条件。备足安装用的各类辅助材料，准备好吊装机具和安装用的其它工具，对风管系统划线定位等工作。e支吊架敷设是确保风管安装质量的重要一环。风管的支吊架做法按和设计要求和国标制安，支、吊架的安装位置要正确，做到牢固可靠，支吊架的间距按规范执行，风管水平安装直径或长边尺寸小于400mm，间距不应大于4mm；大于或等于400mm，不应大于3m。支吊架位置按风管中心线确定，其标高要符合风管安装的标高要求，支吊架位置不得错开在系统风口，风阀、检视门和测定孔等部位。f支管及部件安装前应清除内、外杂质物，并做好清洁和保护工作。g含有凝水的风管（如浴室排风管、厨房排风管）水平管安装前应有坡度，并在最低处设排水装置。h一般风管上用的柔性软管采用石棉帆布制作，风管法兰之间采用厚3~5mm的闭孔海绵橡胶板作密封垫圈。3）风管安装：a要做好风管安装前的准备工作。熟悉施工图，了解土建和其它专业工种同本工种的相关情况，核实风管系统的标高，轴线、预留孔洞，预埋件等是否符合安装条件。备足安装用的各类辅助材料，准备好吊装机具和安装用的其它工具，对风管系统划线定位等工作。-134 134b支吊架敷设是确保风管安装质量的重要一环，设计要求，风管的支吊架做法按国标制安；支、吊架的安装位置要正确，做到牢固可靠，埋在墙内不可刷漆，并除去油污；支吊架的间距按规范执行，风管水平安装直径或长边尺寸小于400mm，间距不应大于4mm；大于或等于400mm，不应大于3m。支吊架位置按风管中心线确定，其标高要符合风管安装的标高要求；吊杆不可吊在法兰上，支托架位置不得设在系统风口，风阀、检视门和测定孔等部位。c风管穿出屋面设防雨罩，高度超过1.5m时应设拉绳，不可索在法兰眼上，严禁拉绳栓在避雷设施上。d风管吊装：地下部分交叉作业多，层高，可分节安装。标准层部分可采用整体或分段吊装。e风管的组对：将成品或预制好的风管运至安装地点，结合实际情况进行检查、复核，再按编号进行排列，风管系统的各部分尺寸和角度确认准确无误后，即开始风管组对工作。风管各管段之间的连接采用法兰连接，接口处要求严密不漏风。f一次吊装风管的长度要根据建筑物的条件，风管的壁厚，吊装方法和吊装机具配备情况确定，组对好的风管可把两端的法兰做为基准点，以中间法兰为测点，拉线测量风管的连接是否平直，偏差大时要进行调整，吊装前，要对风管支、吊架，吊装机具，选用吊装机具的支、吊点，是否正确、牢固进行检查，起吊前要仔细检查，把杆、滑轮、绳索等是否固定，绑扎可靠并要清除吊装范围内的各种不安全因素。起吊时，首先要进行试吊，当离地200~300mm时，停止起升，再一次对吊装机具进行一次全面检查，确认无误后，继续起升到所需高度。把风管固定在支、吊架上之后，才能解开绳索，拆移吊装机具。g水平干管经找平找正并固定在支、吊架上后，就可进行支管的安装。立管可在水平干管安装前进行安装，支架间距不应大于4m，每根立管固定件不应少于二个。风管水平安装，水平度的允许偏差每米不应大于3mm，总偏差不应大于20mm；风管垂直安装，垂直度的允许偏差每米不应大于2mm，总偏差不应大于20mm。h风管安装质量按照《通风与空调工程施工及验收规范》(GB500243—2002)现行国标规定执行。13.3.2消声器安装：1）应先对消声器作全面检查，消声器不能损坏或受潮、充填的消声材料不应有明显地下沉。2）安装时消声器的方向应正确。3）消声片本体安装，应将固定端固定牢固，不得松动，片距应调整均匀。-134 1344）消声器和消声弯管的重量不得由风管承受，安装时必须单独设置支、吊架。13.3.3防腐保温:1）镀锌风道不刷漆。2）支吊架刷防锈漆二道，面漆二道。3）空调风管外用复合铝箔离心玻璃棉保温。保温保冷层接缝处用60毫米宽铝箔胶带密封，不许外露保温层。4）各保温结构应牢固，表面平整，圆弧均匀，无断裂，无缝隙和松弛现象，特别注意的是三通保温质量。5）法兰接口处应用与管件相同的保温材料封严。6）通风与空调系统的测定与调整：通风与空调工程安装完毕，必须进行系统的测定和调整。13.3.4通风与空调设备的安装：通风与空调设备主要指制冷机组、蒸汽锅炉、空调机组及各类风机、水泵等，其安装技术要求详见《第十一章——设备专业工程施工技术方案》相关内容。13.3.5空调水系统安装：空调水系统主要包括空调供回水、凝结水系统，其中供回水管采用无缝钢管，冷凝水管采用镀锌钢管，其安装技术要求详见《第十二章——管道专业工程施工技术方案》相关内容。13.3.7通风系统的测定与调整：1）试调的主要程序（见下页）：-134 134准备工作系统的电气设备及其主回路的检查与调试空调设备试运转自动调节与检测系统的检查与测试风机性能的测定调节器及检测仪表的检验系统风量的测定与调整自动调节与检测系统联动运行空调机组性能的测定调整室内气流组织的测定与调整室内调节性能的试验与调整系统综合效果的测定资料的整理分析其它项目的测定与调整2）调试的准备工作：a整理齐备全部设计图纸及有关技术资料，并熟悉有关设备的技术性能和系统中的主要技术参数。b试运转所需的水、电及压缩空气等能源供应，均已能满足使用的条件。c通风空调系统所在场地的土建施工应完工，场地应清理干净。-134 134d按照试运转的项目，准备好数据记录的相应表格。3）通风、空调工程各系统测定、调整和联合试运转的主要内容：通风、空调工程各系统的外观检查设备单机试运转风管管道设备安装的正确性牢固性系统连接处是否有明显漏风现象各类调节装置是否正确牢固调节灵活方便通风机安装及传动是否正确风管连接及支吊甲的是否牢靠制冷设备安装的精度是否符合规定系统油漆保温是否符合设计要求通风机试运转热泵机组试运转空气处理装置的试运转设备减振器使用效果的观察无负荷联合试运转的测定和调整通风、空调系统带负荷的综合效能的测定与调整风机风量风压及转数的测定系统与风口的风量平衡制冷系统的压力温度流量等测定空调系统带冷热源的正常联合试运转室内温度相对温度的测定与调整室内气流组织的测定室内噪声的测定自动调节系统参数整定和联动调试水泵试运转4）设备及风管系统的准备：a检查通风空调设备的外观和构造有无尚未修整过的缺陷。b全部设备应根据有关规定进行清洗。-134 134c运转的轴承部位及需要润滑的部位，添加适量的润滑剂。d变风量空调器和通风管道应打扫干净，检查和调节好风量调节阀，防火阀及排烟阀的动作状态。e检查和调整送风口和回风口（或排风口）内的风阀，叶片的开度和角度。f检查变风量空调器内其它附属条件的安装状态，使其达到正常使用条件。5）管道系统的准备。a冷却水管，冷冻水管，热水管等管道系统。应通水冲洗，排出管内污物，并检查确实无漏泄处。b制冷管道进行通气排污，并作气压试验，确认系统的严密性。c管道上的阀门经检查确认安装的方向和位置均正确，阀门启闭灵活。d排水管道畅通无阻。6）电气控制系统的准备：a电动机及电气箱盘内的接线应正确。b电气设备与元件的性能应符合技术规定要求。c继电保护装置应整定正确。d电气控制系统应进行模拟动作试验。7）自动调节系统的准备：a对敏感元件、调节器及调节执行机构等安装后的检查，确认其安装位置正确，零件、附件齐备。b自动调节安装的性能经校验后，应达到有关规定的要求。c检查一、二次仪表的界限和配管正确无误。d自动调节系统应进行模拟动作试验。8）设备单机试运转：设备试运转包括制冷机组、锅炉、空调机组、风机盘管、风机、冷却塔的试运转，试运转程序详见详见《第十一章——设备专业工程施工技术方案》相关内容。9）通风系统测试后的调整:a系统风量的调整：系统风量的平衡与调整关系到房间内能否获得预定的气象条件及通风系统能否实现经济运行，系统总风量的过大过小都要查明原因，采取相应措施加以解决。b-134 134按设计及验收规范要求和常用调整方法进行调整；对送风状态的调整；对室内空气状态的调整；对室内气流速度越过允许值的调整；噪声超过允许值的调整。-134 134第十四章工程质量管理14.1工程质量管理目标工程质量总体目标：按总包的质量目标，确保白玉兰，争创鲁班奖。主体工程优良率：100%。分部分项工程合格率：100%。质量第一，杜绝重大质量事故，不合格绝不交工。14.2项目质量管理体系及责任制15.2.1项目质量管理体系图：根据公司GB/T19002-2000质量管理体系管理要求建立。项目经理公司总部项目副经理（分管商务）项目副经理（分管施工）项目总工程师（分管技术）专业施工组综合办公室各专业班组长各专业班组兼职质量员施工人员公司工程管理部技术发展中心公司质量监督站项目总指挥项目质量责任工程师合约采购组质量组-134 13414.2.2项目质量保证体系的建立：1）本工程的施工全过程必须全面严格执行公司管理标准及公司质量保证手册，建立健全项目质量保证体系，坚持以工程质量为中心，合理组织施工程序，把质量管理贯穿于现场施工的全过程。2）本工程设项目总工程师，直接负责工程技术和质量管理；设项目质量责任工程师，具体负责项目质量管理，独立行使质量检查、监督和否决权，确保工程质量。3）设立项目质量监督组，建立健全项目自检、专检、交接检的三级质量检查制度，确保每道工序的工程质量。4）组织现场施工班组开展以工期、质量、安全为课题的QC小组活动，自觉地提高工程质量，通过PDCA循环，解决施工中的各种质量问题，本工程将组建设备、管道、通风、电气弱电4个QC活动小组。5）项目质量保证体系依照公司的管理制度和质量体系文件建立，在公司相关职能部门的指导下进行运作。本工程在组建项目部的同时，即应建立起相应的质保体系，质量保证体系人员由项目部经理制定并报公司总工程师批准。14.2.3质量岗位责任制：1）项目经理是质量保证的首要责任人，全面负责本工程的质量管理工作。2）项目总工程师执行国家规范标准及合同要求，直接负责组织和领导质量管理工作，对整个工程的技术质量问题负全面责任。3）专职质量责任工程师具体负责各项工程质量保证措施的具体实施，并对工程质量进行连续的监督与控制。4）各专业责任工程师、设计和合约采购责任工程师、综合管理人员、施工班组长、兼职质检员负责做好本专业范围内的质量控制、检验等具体工作。14.3工程质量管理措施为保证本工程质量达到优良的要求，满足对工程合同的承诺，项目部各部门要大力抓好各个阶段的施工质量管理工作。14.3.1施工准备阶段质量管理：1）技术交底：-134 134施工前针对本工程特点，项目组织与施工相关的人员进行施工方案、施工图纸、规范、标准的学习。组织技术交底，做好图纸会审工作。项目总工向项目部各专业责任工程师和施工员交底；专业工程师和施工员向班组进行技术交底，并做好书面记录。2）编制施工方案：编制科学的、实用可行的施工组织设计，施工技术措施和施工作业指导书，合理配置人力、材料及机具设备，合理布置生产、生活用临时设施，统筹规划，创造文明施工条件。3）制定质量计划：项目部在施工前应针对工程特点，制定工程质量计划，在计划中，要明确规定需达到的质量指标和措施，对可能出现的质量通病，要制定消除计划和措施，计划制定后要狠抓落实，督促执行，加强检查，及时总结和修订。4）特殊工种培训：做好特殊工种的技术培训工作，认真审定各施工人员的上岗资格。14.3.2现场过程质量管理：1）五不准制度：要求按图、按规范、按标准施工；无设计不准施工；原材料无合格证书不准施工；设备或半成品不合格不准施工；降低规范标准不准施工；不合格工程不准交工。2）技术交底制度：做好两级技术交底制度，技术交底内容包括：工作范围及工作内容；，施工应遵守的规范、标准及技术要求；施工的技术措施、质量安全保证措施；质量控制要素；工期、工序的衔接；工程分部分布划分和施工记录等。3）质量控制点：遵照公司质量管理制度要求，在项目质量计划中设置工程质量停滞监检点。按要求对各质量停滞点进行强化管理，并做好记录，使工程施工处于良好的控制状态。4）特殊工种与工艺评定：项目质量监督组要监督确认特殊工种操作人员持证上岗。项目总工程师和施工技术人员要指导、监督从事特殊工种的作业人员按工艺评定或作业指导书的要求施工。必要时，进行连续的过程参数监控。发现违反操作规程情况或质量不能保证时，应及时纠正或停工，分析原因，制定相应措施方可继续施工。5）施工环境控制：-134 134加强环境控制，促进工程质量。施工技术人员根据施工过程对环境条件的要求，如设备解体安装的防水防尘、冬季焊接对环境温度的要求等提出具体措施，项目总工程师批准，由施工技术人员组织实施，质检员监督检查，以满足过程的要求。另外，施工现场应建立文明施工、文明生产的环境，保持材料工件堆放有序，道路畅通，工作场所清洁整齐，施工程序井井有条，为确保质量、确保安全创造良好条件。6）三级质量检查制度：建立健全自检、专检、交接检的三级检查制度，全面贯彻“谁施工谁负责质量”的原则。在施工过程中广泛开展“三工序”活动，即：“检查上道工序、保证本道工序、服务下道工序”。各作业人员要严格自检，质检员认真进行检验。上下道工序之间的交接检查，隐蔽工程交接检查，基础交接验收，单机与联动试车的交接检查等，应切实做到手续齐全，人员到位，签证及时。7）隐蔽工程：在班组自检合格后，由施工工程师填写隐蔽工程检查记录，并会同业主、监理工程师三方进行检查验收，经签字认可后，方可进行下道工序施工。8）现场设备管理：设备的开箱检查应会同业主、监理共同参加，做好开箱记录。开箱检查要点是：数量、质量和完整性，装箱清单、技术文件、外观的检查。设备、材料的保管与发放应帐物相符，进出物资做到可追踪。设备现场安装过程中应按设备管理规定进行防护与保管。9）计量器具管理：项目部的计量器具按照公司管理制度进行管理。坚持“谁使用谁保管谁保养”的原则，切实维护保养好各类计量器具，现场使用所有的计量器具必须经过法定检定单位检验合格，并在有效期内，一旦发现计量器具有异常情况或失准，应立即停止使用，并组织对其检测结果的有效性进行评定，做好记录。对确认失准的计量要及时送计量室进行复验或修理，符合要求后方可使用。10）不合格品控制：施工过程中，如发现质量缺陷，出现不合格品，要及时进行标识、记录及隔离，并出具《不合格品通知单》、《不合格报告》，认真组织评审，及时制定合理有效的纠正及预防措施，限期整改，整改后由质量检验部门复验认定。14.3.3加强材料质量的控制：1）严格按照设计规定、材料标准和业主要求，择定设备、材料生产厂家。掌握材料信息，优选供货厂家。合理组织材料供应，确保施工正常进行。2）用于本工程的设备和材料必须配件齐全，满足设计施工说明要求，所有的设备材料和配件有全套的质量合格证明文件，部分专门设备材料必须通过和获得上海有关行业管理部门的许可证。3）设备材料进场后仓库保管员要按规定进行验收和复验。对特殊和质量要求较高，贵重设备材料项目部应组织有关技术人员、质量责任工程师、合约采购工程师和业主、工程监理共同进行验证。物资验收必须做到“四不入库”即：手续不符、质量不好、数量不清、规格不清的设备材料一律不得入库。-134 1344）材料要摆放整齐，对号入座，分类存放，同类材料要按规定顺序布置排列，明码标识。露天堆放的材料要堆码整齐，上盖下垫。仓库管理应做到防潮、防霉、防锈、防火、防盗。14.3.4工程指令和设计变更：凡经批准的设计文件和工艺文件，是施工的主要依据。各施工人员应严格按图施工，但在施工中如发现仍有差错或因施工条件、材料规格、品种等质量不能完全符合设计要求时，应提出变更要求，书面通知业主、建筑师、工程顾问、设计等有关单位，经审定批准后，方可进行变更。施工过程中的各类工程变更，必须由业主、建筑师、机电顾问、设计等相关单位根据合同要求，统一发出工程施工或变更指令，分包单位在接到工程指令后方可按其内容进行施工。14.3.5质量检验与监督：1）项目部每半月进行一次由项目总工组织、质量工程师、各专业质检员参加的质量大检查，公司工程管理部和质量监督站每月对项目进行一次质量大检查。对检查出的质量问题要及时整改，检查要有详细的检查记录。2）严格按“施工及验收规范”和“质量检验评定标准”进行检查、监督。对重点施工部位要编制检验大纲。3）定期对工程技术资料进行核查，保证施工原始资料的真实、完整、及时。4）定期对工程进行质量大检查，针对施工中的薄弱环节和质量通病，制定切实可行的消除通病的措施计划。5）现场施工阶段质量管理责任划分：质量活动职能划分技术交底项目总工、各专业责任工程师、施工班组停滞点设置与检查公司工程管理部、质量监督站、项目部环境控制项目部三级质量检查项目总工、质量工程师、专兼职质检员隐蔽工程检查项目部、工程监理、业主物资采购、验收公司工程管理部、专业技术人员计量检验公司计量室、项目部理化检验公司中试室、项目部不合格品控制、纠正及预防项目总工、专业工程师、公司工程管理科项目质量大检查项目总工、质量工程师、专兼职质检员公司质量大检查公司工程管理部、质量监督站、项目部-134 13414.3.6成品保护：在施工过程中，加强成品保护，是一项关系到确保工程质量、降低工程成本、按期竣工的重要环节。首先要教育全体职工树立对国家、对人民财产负责，自觉爱护公物，尊重他人和自己的劳动成果，施工操作时要珍惜已完成的和部分完成的成品。其次要合理安排施工顺序，采取行之有效的成品保护措施。施工交叉作业可能引起损坏，要采取切实有效的防护措施。涉及其它专业施工的事先协调。工程进入后期阶段，现场安排适当的人员进行专门的产品保护工作。14.3.7技术资料：项目经理部的有关技术人员在施工过程中，应认真及时地填写交工技术文件及质量检查评定记录，准确、清晰地绘制竣工图，确保资料与施工同步。交工技术文件执行上海市相关技术资料和归档管理标准要求。各种质量技术记录资料的原件须用蓝墨水或碳素墨水书写，字迹应工整、清晰，内容应真实、完整，签字应及时、齐全，并注明日期。竣工图应编制规范、整齐、符合现场实际。整套交工资料编制完成后，按照档案的要求进行归档，在合同规定时间内全部移交业主，并办理资料移交手续。14.3.8工程竣工验收和保修：工程竣工验收前应组织项目部主要管理人员和各专业工程师进行工程总结，内容包括工程概括、质量目标、质量控制方法、手段、工程采用的新工艺、新技术、新材料、工程质量管理活动效果评价等，并及时参加总包统一组织的工程竣工验收工作，做好各项技术资料的审查移交。工程结束后，由公司组织定期对本项目的使用信息和质量情况进行回访，并按合同及国家有关工程质量管理制度要求进行工程保修。14.3.9与业主、工程监理的配合：业主现场代表、工程监理是代表业主直接在现场进行质量管理的工作人员，各专业责任工程师应虚心接受工作指导，各主要工序开工前应将施工方案呈送业主、工程监理审核，统一思想（规范标准、施工工艺、检查手段、质量控制点、质量评定标准），客观地友好地解决在施工中遇到的各种问题。14.3.10与当地工程安全质量监督部门的配合：-134 134进场施工时应将相关证件、资料、主要施工方案申报给当地工程质量监督部门，并介绍本工程有关的主要施工过程，主要质量受控点施工时应事先通知监督人员，认真地接受地方政府的技术指导和监督。14.4工序质量的三级控制14.4.1工序质量点分级：一级（代号C级或CR级）为一般检查项目；二级（代号B级或BR级）为一般主控项目，强制标准规定项目；三级（代号A级或AR级）涉及安全和功能的主控项目。＊等级代号中的“R”表示提供书面检验记录。14.4.2控制责任分级：1）一级：控制责任为一级质量点；责任人为作业人员、兼职质检员。2）二级：控制责任为一级和二级质量点；责任人为专业责任工程师和质量责任工程师；会同检验：业主代表或监理工程师（只对二级质量点）。3）三级：控制责任为一级、二级、三级质量点；责任人为专业责任工程师和质量责任工程师；14.4.3会同检验：业主或其代表，政府行政主管部门或其委托的机构（只对三级质量点）。14.4.4工序质量控制表：1）通风与空调设备安装工序质量控制表：序号工序控制点等级工序控制内容1施工技术措施B施工方案、质量标准审批2技术交底CR施工方法、程序、施工规范、标准，特殊要求3材料、设备验收AR质量证件、型号规格、外观质量4基础验收BR轴线、标高、基础表面状况5风管漏光检测BR安全光源，分段检测，做好记录6风管系统安装CR位置、标高、水平度、垂直度、清洁、固定7设备找正找平BR位置、标高、水平度、垂直度、地脚螺栓紧固8垫铁隐蔽验收BR垫铁位置，组数、块数、接触状况及垫铁处理9水压试验BR风机盘管试压为系统工作压力的1.5倍，试压以不漏为合格10支托吊架安装C位置、规格、型号、固定、调整-134 13411防腐BR产品型号、质保单、涂层厚度、外观色泽12保温BR产品型号、质保单、平整度、厚度、伸缩缝13漏风量测试BR测试时，被测系统的所有开口均应封闭，不得漏风14单机试车BR转速、功率、电流、轴承温升15空调系统联合试运转AR联合试运转，动作正确，运行正常无异常现象16质量资料A及时、准确、完整2）管道安装工序质量控制表：序号工序控制点等级工序控制内容1设计交底图纸会审AR设计文件、图纸完整性、设计要求，选用施工验收规范2施工技术措施B施工作业指导书、质量标准审批3管材、管件验收B品种、规格、数量、标识、验收、材质证件、特殊复验4阀门检查及阀门试压BR阀门密封材料、强度及严密性试验5管子切割C切割方法，标志转移6管道接口C间隙、管件品种、组对误差7连接B连接方法，外观质量8支托吊架、制作安装C位置、规格、型号、固定、调整9管道安装前清洁B用金属刷子、铜刷子、抹布等清除管内污物10管道水压试验AR试验压力、介质、温度、时间及渗漏检查11清洗AR清洗前管道处理，清洗液配制，清洗时间及结果认定12防腐BR产品型号、质保单、漆膜厚度、外观色泽13装配应力检查B管道与动设备、静设备的装配应力14质量资料A及时、准确、完整-134 1343）静置设备安装工序质量控制表：序号工序控制点等级工序控制内容1施工技术措施B作业指导书、质量标准，审批2技术交底CR施工方法、程序、施工规范、标准，特殊要求3设备开箱检查AR质量证件、型号规格、外观质量、装箱清单4基础验收BR轴线、标高、基础表面状况5垫铁布置B垫铁位置，组数、块数，接触状况6设备找正调平BR中心位置，方位、标高、水平度、垂直度7设备附件安装C位置正确，连接牢固8质量资料A及时、准确、完整4）机泵安装工序质量控制表：序号工序控制点等级工序控制内容1施工技术措施B作业指导书、试车方案、质量标准审批2技术交底CR施工方法、程序、试车方案、质量标准、特殊要求3设备开箱检查AR质量证件，与安装有关部位的制造质量、型号规格，专用工具、装箱清单4基础验收BR轴线、标高、基础表面状况、混凝土强度5就位、第一次找正C设备中心、方法、标高控制、水平度找正，地脚螺栓紧固6垫铁及减振垫隐蔽验收AR垫铁位置、组数、块数、接触状态及垫铁处理7二次灌浆B接触表面处理、混凝土配比，充填状况、养护8设备拆卸清洗（需要时）CR解体清洗，各组装尺寸检查9第二次找正BR各部间隙，水平度，同心度控制10空负荷试车AR轴承温升，启动电流，振动值、时间11负荷试车AR各轴承温升，振动值，电流、压力、时间12质量资料A及时、准确、完整-134 13414.4.5本工程的系统验收项目划分：本机电安装工程共分为设备、管道、暖通三大分部工程。各分部工程分项验收待进场后根据各专业工程施工工作内容进行划分，并与土建分部划分统一，报业主审批后实施。-134 134第十五章工程安全健康和文明施工管理15.1工程安全健康和文明施工管理目标防止一切人身损伤、杜绝重大伤亡事故、火灾事故、重大设备事故。消除一切设备材料的损失。避免一切对环境、人身健康的危害，消除职业病。组织文明施工，体现精神文明和企业文化，创建市文明标化工地。15.2项目安全、文明施工管理体系及责任制15.2.1项目安全、文明施工体系图：根据公司GB/T28001-2001职业健康安全管理体系管理要求建立。项目项目经理经理公司总部项目副经理（分管商务）项目副经理（分管施工）项目总工程师（分管技术）专业施工组综合办公室各专业班组长各专业班组兼职安全员施工人员公司工程管理部公司安全生产委员会公司后勤保障部项目总指挥项目安全责任工程师现场管理组合约采购组-134 13415.2.2管理原则：1）人人参与，持续地保持和改进施工安全。2）坚持预防为主，防患未然，避免疏忽大意和鲁莽行事是保证安全的唯一可靠方法。3）施工安全在施工起始前就必须详细规定。4）项目安全管理和实施程序必须接受业主评估和认可。5）不断地进行现场的安全教育和安全培训，对参加的施工作业人员(包括临时工)，必须先进行三级安全教育，经考试合格后，方准进场作业。6）项目施工安全的不良表现和人员的重大过失将成为取消施工资格和清退出场的充分理由。15.2.3管理方法：1）实行安全优先，“安全一票否决制”。2）从项目经理到全体员工都必须对安全施工做出承诺，3）人人尽责和遵守安全程序是施工安全的必要前提，4）每一个操作事先必须对安全规程进行详细定义，5）特殊和高风险操作必须编制书面安全文件，6）任何事故、突发事件和隐患必须逐级汇报，并坚持“三不放过”原则，防止类似事件重复发生，7）特殊作业人员必须持证上岗，严禁无证操作。15.2.4管理职责：1）-134 134项目经理是安全和文明施工管理的第一责任人，项目副经理、项目总工以及专业施工负责人、施工员和班组都是施工范围内的安全和文明管理责任人。项目安全责任工程师具体负责对项目安全文明施工的检查、监督和管理，对涉及施工现场的安全问题拥有一票否决权。2）根据本项目规模、特点和高峰人数，设立项目安全监督组，设专职安全责任工程师。在每个施工专业和班组中设立一名兼职安全员，在进行高风险特种作业时，临时指定旁站监护员，协助专（兼）职安全员工作。专职安全员持有省政府主管部门签发的安全员资格证。兼职安全员持有企业安全部门培训考核合格的企业内部上岗证。3）安全组长由主管施工项目副经理担任。在项目经理直接领导下，全权负责项目施工的安全监督管理工作，不受项目其他人员干预，并对公司工程管理部、公司安全生产委员会等安全管理部门负责，直接与业主、工程监理分管施工安全的人员联系，接受指令。贯彻业主和监理工程师的安全政策，汇报安全工作。4）管理体系中的劳动（人身）安全、消防（动火）安全、用电安全、现场保卫、综合治理、文明施工、卫生健康等各个方面，在安全组长的统一协调下，分别由指定的专（兼）职人员管理。15.2.5主要安全风险和管理点：1）工期紧、工程面积大、施工人员多、施工单位多，单位工程多，作业人员分布广，管理幅度大。2）结构和机电交叉施工、立体交叉施工、多工种交叉作业多，大部分作业面在3m以上高空。3）有一定难度大件设备和大尺寸材料搬运吊装多。现场水平和垂直运输频繁。4）建筑物四口（楼梯口、吊装口、设备预留口、通风口）四边（楼板边、屋面边、沟边、设备边）多。5）电动施工机具多，电气线路分布多，密度大。6）现场有可燃和易燃性材料、废弃物，特别是有精装修部位。7）设备调试和试车情况复杂，部分试车物料和介质有可燃性、污染性和毒性。8）设备和电控、仪控装置、照明器具贵重和易损器件、另部件多。15.3工程安全管理措施15.3.1施工前的安全准备：1）根据国家法规，本公司安全管理文件及业主对施工安全的要求，制订符合本工程特点的安全程序，包括安全施工程序，安全检查程序，安全教育培训程序，安全会议程序，安全统计和报告程序，提交监理工程师审核。-134 1342）向指挥部提交本公司有关的安全认可证书，安全管理人员和特种作业人员安全资质证书。3）对拟进场的骨干人员进行初步安全主旨教育，进场后上岗前对全体人员进行针对性安全教育培训。4）对特种作业人员实行体检。5）对进场的重要施工机具、安全用品进行安全认证。6）施工区域采取实体性封闭措施，与施工临设搭建同步完成。7）中标后进场前即与相关部门接洽，并实地踏勘现场，协商解决：a参与现场消防组织和场区安全保卫机构。按统一规定使用现场平面、道路，出入口、水电源、排水排污管线，共建临时消防泵房、消防栓和配备其它消防器材。b共享土建已落实和建立的安全措施，如四口防护、警戒、围护等。c共建现场安全文明的检查监督机构。d共建事故急救机构。15.3.2安全宣传教育、安全交底及安全检查：1）安全宣传教育：坚持安全生产宣传教育制度，对新工人（包括临时工）进场作业，实施三级安全教育制度，使各级人员真正认识到安全生产的重要性，必要性，真正掌握安全生产的科学知识，文明施工的科学知识，牢固树立“安全生产人人有责”的思想，自觉地遵守各项安全生产法令和规章制度，充分增强自我保护能力。2）安全交底：坚持每周一次安全会、安全交底制度。项目负责人向各专业技术人员进行安全交底。各专业技术人员向施工班组进行施工安全交底，各施工班组必须坚持开好班前安全会。交底内容应包括：安全技术措施、施工工艺及结构特点、采用规范、标准、操作规程和必须注意的安全事项等。所有的安全交底必须办理书面签字手续。3）安全检查：现场的安全检查必须贯穿施工全过程，执行公司三级检查制度。除进行经常性的安全检查外，还要根据施工特点及进度情况，组织几次群众性的大检查。其中包括：专业性检查、季节性检查、普遍检查，把组织力量重点检查与发动群众普遍检查结合起来，及时发现事故隐患，及时整改消除，切实做到防患于未然。各专职安全检查员必须始终深入现场履行职责，发现隐患，立即敦促整改。15.3.3劳动（人身）安全管理：1）施工安全：-134 134进入施工现场，必须严格的执行“六大纪律”和“十项措施”，正确使用安全帽和个人防护用品。不戴安全帽严禁进入施工现场。高空作业必须佩戴安全带，违者严格按制度处理。不得穿凉鞋、高跟鞋、拖鞋或光脚进入施工现场。每天班前必须进行安全交底。被交底人在交底记录上签字确认，未接受安全交底的人员不得上岗作业。凡有一定不安全因素的作业必须有2人以上共同进行，危险性较大作业，指定一人旁站监护。在两米(含两米)以上的高处作业，必须使用安全带或搭设防护严密的操作平台。严禁向上、向下抛扔工具、材料等各种物件，禁止两人或两人以上在同一梯子上作业。夜间施工必须有足够的照明，沟、槽、坑、洞及危险处应设红灯示警，防止人员伤亡。保持所有工具、设备的安全运行状态。在安全措施到位条件下，才能操作。不得使用损坏的工具或设备，如发现损坏必须如实向安全员报告，并由专业维修工进行修理。操作手套可能被缠住的机器设备工作时，不准带手套。未经批准严禁进入场区非施工区域，上下班必须按规定路线出入施工区域。不准徒手攀爬脚手架，须用可靠的梯子或阶梯上下。未经许可不得随意拆除或移动支撑的构件。除施工需要，不得触动有危险和对人体有害的物料、介质。所有“四口、四边”进行全面检查和防护，工程总包已做好的防护设施，通过协商暂借使用，过后负责拆除归还。遇有雨、雪、霜、冰冻等天气，作业前需将水、雪、霜、冰及时清除干净，并采取可靠的措施。2）个人保护:凡进入施工现场的任何人都必须使用个人劳保装备。进入施工现场必须佩戴安全帽。在施工过程中应采取一定措施保护眼睛。在搬运尖利的物品，焊条或化学物品时要戴手套。粉尘污染和毒性介质挥发的场合要佩戴口罩。需要时应提供围裙、头巾、套服和防火服。在有可能重物击打脚部或遭电击的地方应穿安全鞋。工程施工光线较暗。交叉作业多、孔洞多、井道口多、楼梯口多、作业面又广，危险性大，施工中，安全工作要做得细致周到，按规定进行防护，交叉作业要统一指挥，合理协调，确保安全。3）事故急救:项目安全员必须经过培训，并掌握一定的外伤和触电急救知识。必要时，项目部配备卫生急救员，或与就近医院签订救护协议，一旦有事，院方立即施救。15.3.4冬、雨季施工措施：-134 1341）对天气要有一个预测，这样施工就不会被动。可能的话尽量调整施工内容，在冬季、雨季更多的安排室内施工。错开不利施工因素，有效提高施工进度。2）雨季之前，要对所有的各种电动工具进行绝缘遥测，不合格者不得使用，每月对电动手持工具遥测一次，不符合要求者不得使用。3）电焊条等受潮后影响使用及产品质量的材料，使用前应烘干，或采取其他防潮措施。4）遇有雨、雪天气，作业前需将雨、雪及时清除干净，并采取可靠的排水措施。在基坑边设置集水井及排水沟，及时排除雨水和地下水，把地下水的水位降到施工作业面以下。5）做好现场排水工作，将地面水及时排出场外，确保主要运输道路畅通，必要时路面加铺防滑材料。避免在现场露天低洼处，堆放金属型材及被雨水浸泡后易变质的材料。6）露天作业时要搭建遮雨棚。同时要做好安全防护措施。现场的机电设备做好防雨防漏电措施。7）遇有六级以上(含六级)大风时，禁止吊装作业。8）施工现场注意防火、防爆，存放易燃、易爆物品的设施内及附近区域，严禁烤火和使用电炉。卷扬机井架等机电设备做好防雷接地。9）冬季电缆敷设时注意电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于规范的要求。当温度低于规定时，应采用措施将电缆预先加热。10）管道系统在寒冷季节试压应采取防冻措施，抹漏应用洗涤灵等不易冻结的试剂。以防冻坏管道，下班时必须放净系统中存水。11）各种机具室外操作时应更换冬季用油，防止因润滑不良造成故障损害。15.3.5消防（动火）安全管理：1）对所有进场的施工人员和管理人员进行消防知识再教育和现场动火作业规定的交底。2）在现场作业区的重要场所，如配电室、控制室、电缆密集部位、有精装修的部位，有油系统的大型设备、油漆溶剂存放地、生产物料到位贮存场所，介质投入后的循环清洗部位，为重点防火部位和从严管理阶段。进入系统调试和试运行阶段，全厂为重点防火区。-134 1343）对防火重点部位实行动火作业审批制度，没有动火作业许可证，不准作业。对动火作业实施全过程监护。动火审批权项目部内归专职安全员，但要服从业主方的安排。在重点防火部位和其它禁烟场所严禁吸烟。4）加强对可燃物的管理，可燃材料集中堆放，远离火种。包装物等可燃性废弃物及时清理集中外运处理。易燃易爆危险品在可靠的独立库房保管，现场使用时远离火种，严格执行易燃易爆危险品保管、存放、使用的各项规定。5）严格按业主批准的总平面图布置施工设施，严格保持全场消防通道畅通。6）每班下班和平时离开现场，当班作业人员必须仔细查看作业范围内重点部位有无遗留的火种和隐患，包括其他单位遗留的隐患。对发现的问题处理好才能离开，如无法当即处理，必须立即向班长、施工员、安全员、项目经理中的1人报告。7）成立项目防火领导小组，由主管项目副经理担任组长，专职安全工程师担任副组长，各专业责任工程师、班组长、兼职安全员对施工范围内的防火安全负责。15.3.6用电安全：1）施工现场临时用电，必须执行《施工现场临时用电安全技术规范》，必须装设安全型配电箱。各种电动机械设备，必须有可靠的安全接地、接零，传动部分必须有防护罩。手持电动工具，必须装设触（漏）电保护器。照明灯具要悬挂在干燥、安全可靠处，严禁随意设置。2）按已经批准的施工总平面图中规定的接电点和供电线路布置用电设施，施工人员不得随意更动线缆和供电点的位置。3）现场用电设施按半永久性装置布设，施工现场的线缆以加重橡套电缆为主，尽可能采用沿墙架设，拖地敷设应穿管保护。低压(380V)供电点全部使用符合国家建设部规定的安全配电箱。线路采用三相五线制，接零和接地分开。严格防护起重钢丝绳，确保不与电缆、电焊机把线、地线接触。4）严格按国家建设部颁发的施工用电安全规定实施用电全过程管理。手持电动工具必须装漏电保护器，地沟潮湿部位、金属容器内进人作业、高空作业等部位手持照明灯具必须使用安全电压。5）施工用电设施的维护、修理由专业维修人员执行，且持证上岗，严禁乱拉电线、乱接电源。坚持每天巡回检查线路一次，如夜间大风和雨雪天气，上班前要全面检查一次，没有问题才能合闸用电。6）-134 134施工班组发现用电设备、设施存在故障要及时通知专管员或维修人员，以便及时排除。坚持每日下班前切断用电设备的电源。7）电气线路和设备上的计量、指示仪表、保护元件必须完好无缺，使用正确，参数可靠，仪表均经检定合格。现场和场外设施区不得使用大功率的生活用电气器具，如电炉、电热水器等。15.3.7现场保卫：1）自建施工临设区建立封闭式围界，设立管制形出入口，设立门卫，昼夜值班。施工人员凭证进入。场内重要场所如仓库、设备机房封闭管理。建筑物内重要部位如变配电、控制室、设备机房在安装阶段应门窗锁具齐全。场内露天材料集中的堆场，也要设立围界，对材料数量、堆置方式，做到心中有数，发现异常，立即清查并上报。2）贵重材料、工器具每天工完归库上锁，如有失窃立即报告。3）建立打更巡视制度，盘查来历不明人员。发现有违法嫌疑的人员或正在实施违法行为的人员除当即制止外，立即向现场保卫部门报告。4）严格执行业主方的厂区安全保卫制度，项目部制订的安全保卫制度要与土建方的规定相一致。15.3.8治安综合管理：1）对聘用临时务工人员严格把关，确保人员来历清楚，“三证”齐全，并及时向当地主管部门办理手续，不准把非本项目施工人员带入现场。2）主动与当地市政、环保、交通、治安管理部门联系，听取指示，了解和执行当地有关市政、交通、治安以及夜间施工的规定。3）自觉接受管理和监督，配合有关部门执法活动。4）各级施工管理人员，对施工现场的安全生产负指导管理责任，必须认真执行《建筑业安全生产工作条例》，教育职工不违章作业，积极组织人员对施工中的隐患进行整改。对新工人（包括临时工）进场作业，实施三级安全教育制度。15.4工程文明施工管理措施17.4.1工程施工的文明程度为世人所见，为了城市的形象、企业的素质，我们要精心打造此项工程，做好文明施工。17.4.2工程文明施工管理体系的建立：1）建立以项目经理为第一责任人文明施工管理体系。由项目部领导层、专管人员、专业施工兼管人员和作业人员组成体系网络。管理体系包括劳动安全、消防（动火）、用电、现场保卫、综合治理、文明施工、卫生健康、环境保护等方面。-134 1342）搞好现场形象设计，并与工程总包协调一致。明示管理人员名单及监督电话牌、安全生产记录牌、文明施工牌、消防保卫牌及施工平面图。做到完整规范、美观醒目，集中张挂在施工设施围界大门内侧。4）必要的昭示牌、岗位责任、管理制度、操作规程、宣传标语张挂有序，布置得体，营造出一种现代企业的管理氛围。5）发挥党、团员及骨干作用，发扬正气，抵制歪风和社会不良影响。加强教育、疏导，防范和杜绝现场和生活设施中的赌博、涉黄、酗酒、打架斗殴等违法违纪活动。6）做好施工总图的设计与管理，机电分包要根据所承包工程的特点提出具体方案，并报业主和工程总包同意后实行。7）精心编制和审查施工进度网络计划，使细化后的网络计划工序衔接得科学、合理，保证作业中的施工文明。17.4.3文明施工管理要点：1）对所有计划进场的施工人员和管理人员进行进场前的文明施工教育，使施工人员了解文明工地的标准和实施内容，增强职工对创建和保持文明工地的自觉性。2）所有工人都有责任保持工作区域内的整洁。完工后也必须保持清洁和有序。所有的垃圾都必须清理干净，保持过道、人行道、楼梯道以及其他出入口的畅通。3）不准将含有酒精的饮料带入现场，不准在工地就餐时饮烈性酒。4）高处作业面的垃圾必须通过提升机、人力装袋搬运或手推车等方式运出，不得高空抛物。5）根据业主方指定地点和布置要求，设计和搭设施工临时设施。努力维护现场施工平面布置，服从业主方的管理调度，不乱占地面和道路，按规定路线进行场内运输。设备材料进场卸车、临时存放、吊装作业位置合理，减少重复搬运。确保供电、供水、道路畅通。现场主要通道上占道作业，必须事先报告。6）自建的施工临时设施，生产和生活区分开，按文明施工要求进行管理。内部整齐有序，清洁卫生，做好防火防盗。7）搞好产品保护，已完的建筑工程也属保护范围，不乱开孔打眼，不污染地坪和墙壁。使用土建结构做吊装承力点，必须做力学计算，经监理工程师批准，并对结构做好保护措施。-134 1348）施工作业面由施工班组随时清扫，施工垃圾装袋集中，投放临时垃圾站，当夜由项目部安排外运，临时垃圾站设在大门外和施工临设围界内。施工余料、废料集中到临时堆场，由项目部安排外运。9）设备包装箱及时清理，项目部设立专门的现场清扫组，由安全员指挥，每天中午和下午下班后两次集中清扫现场。10）执行业主方建立的现场出入证制度。施工人员佩带有照片的胸牌，按指定的厂门出入和按规定的厂内路线通行。第十六章工程环境管理与施工产品保护16.1环境保护管理目标加强环境保护，采取措施控制各类环境污染源，努力减少粉尘、噪声、光电磁辐射污染，合理处置施工污水和废弃物。16.2项目环境管理体系17.2.1项目环境管理体系图：根据公司GB/T14001-1996环境体系管理要求建立。项目经理公司总部项目副经理（分管商务）项目副经理（分管施工）项目总工程师（分管技术）专业施工组成品保护组各专业班组长各专业班组兼职环保员施工人员公司工程管理部技术发展中心公司后勤保障部项目总指挥项目环保责任工程师现场管理组合约采购组-134 13416.2.2环境污染源分析及管理责任制：1）本工程位xx区城市中心地带，施工时必须切实遵守宁波市各项关于环境保护的规定。2）本工程的主要环境影响源有：施工排水排污、垃圾、粉尘、噪声、光辐射、电磁辐射、夜间扰民等。3）贯彻环保工作以人为本的方针，教育职工认识环境工作的重要性和意义，营造良好的工作环境，使员工能积极健康的投入施工和管理，充分发挥自己的潜能。4）环保工作责任制：环境保护落实到实处，施工项目部建立以项目经理为环境保护第一责任人的环境管理小组，分工把关，配备专职环境工程师和环境卫生督察员，并将环境保护目标分解到责任人，教育面达到100%，做到人人重环保、个个讲卫生、层层落实责任，各司其职，并纳入每个月业绩考核，与经济效益分配直接挂钩。5）美化施工现场环境：美化施工现场环境，根据季节变化，设置盆景花木，适当进行绿化布置。6）按施工总平面图布置材料：材料堆放严格按照建筑工地总平面图布置要求，作到材料有序堆放，并分类标识，对废料、边角零料及时转运出场。16.3主要环境保护措施16.3.1根据配合土建施工需要、远地设备运输需要和进度特别紧迫情况，需安排夜间施工，事先报业主及有关单位批准，并采取措施减少噪声，避免扰民。16.3.2电弧焊和射线探伤除操作者自身防护外，防止对他人造成伤害。控制施工现场的光污染，对产生光污染部位采用屏障隔离，做到施工不忧民。16.3.2对噪声实行消音、隔音处理。大功率照明必须限制照射范围，不得直射场内外道路和非施工区。科学安排作业时间，夜间施工办理施工许可证，降低噪声污染，采用底噪声工具，尽量避免人为产生噪声，施工时不大声喧叫和使用广播。-134 13416.3.3废弃的油漆、油脂、溶剂及塑料制品不准随手乱丢，必须集中处理。施工垃圾必须集中运到当地政府指定的垃圾消纳场。严禁在现场焚烧垃圾和废物，防止废气和烟尘对环境的污染。16.3.4场区内排水排污严格按业主规定的排出路径和出口排放，严禁自行随意排放。及时清理排水、排污管路和沟渠，保持排放畅通。16.3.5所有施工车辆必须按指定的路径行驶，严禁在现场乱停、乱放、乱行驶，严禁超速、超载行驶，造成泥土、石粒、建筑垃圾随地乱撒。16.3.6施工粉尘要及时处理，对易产生粉尘的施工部位采取加湿等措施，并采取措施限制粉尘流动的范围。16.3.7工地的食堂、办公室、浴室、厕所、宿舍五小设施应落实专人清扫，保持整洁，厕所应设专人冲洗，保证无异味。现场应设置职工晒衣处，方便职工晾晒，清除室内悬挂铅丝晾衣服的杂乱现象。16.3.8保护工地周围的花木，不损坏工地周围的一草一木。16.3.9在工地现场设置垃圾箱或容器，建筑垃圾归类堆放，并有遮盖。装卸时严禁凌空抛散，垃圾需密闭化运输，减少扬尘。垃圾清运做到专人管理及时清运，工地进出口100米内无建筑垃圾，50米内无建筑污染，卫生督察员要密切注意和及时制止他人乱倒垃圾等有损工地形象的错误做法。16.3.10因施工需要，在清除障碍物、开沟、停电、停水时，必须办理申请批准手续，工程完工后要及时恢复原貌。施工现场要做到场地平整，道路畅通，材料设备堆放整齐，工完料清场地净。施工中途材料要及时收回，施工垃圾要及时清理。单位工程完工后，场地范围内的临设工程和施工机具要及时拆除和回收。施工时做到随手清理，始终保持施工场地整洁。16.3.11材料、设备堆放和存放，要按总图布置并加以区域围护，做到整齐有序，避免二次搬运。16.3.12施工面机具的摆放不占用道路，并要定期检查、维护和保养，保证机械性能完好。16.3.13施工现场和临时设施区按各专业班组划分区域管理责任区，经常进行清扫和保洁工作。16.4工程产品保护：16.4.1产品保护管理措施：-134 1341）产品保护是全场性的综合工作，涉及所有的承包方，因此必须在工程总包的统一领导下，协调一致地进行。2）项目部主管工程的项目副组长总体上负责产品保护，专职环保责任工程师全面领导和协调采购工程师、各专业工程师、施工员对管辖范围内的产品保护实行分工管理。16.4.2产品保护责任：凡机电范围内的设备、材料、产品发生损坏，本公司承担经济责任，并无条件以相同品级、规格型号的产品予以更换，项目部承担返工、重新安装及由此引起的进度延误责任。16.4.3材料产品保护：1）现场设立安全可靠的材料堆场和仓库。碳钢材料、镀锌材料、电缆盘等露天堆放的材料必须有防雨工棚或库房贮存保管。2）所有材料要分门别类，做好标识，互相分开归类保管。材料合格证及质保书等登记造册，原件由材料员统一管理。3）材料在场内进库搬运，由材料员负责，做好包装捆扎，装车卸车，确保不损坏材料。仓库发放后搬运，由施工员或用料班长负责，保证安全搬运。16.4.3机电产品保护：1）预制的安装半成品风管、管道等，及时做好封口、保洁。临时存放场地平整坚实，排水良好，周围无污染源。码放整齐，下垫枕木，放置平稳，防止变形。2）预埋管的管口、接线盒口采用罩模封口，固定牢靠。砼浇捣时有专人看护，防止移位。砼脱模后，逐一清理检查，确认管口无堵，管路畅通，然后重新封闭管口，特别是对以后移交相关分包方穿线的暗配管，更要确保万无一失。3）设备就位后，如机房土建门窗尚未完成，要设临时围栏，防止无关人员靠近。土建人员进入粉刷时，设备用塑料薄膜覆盖，防止污染，重要设备要派专人看护。4）设备可拆卸的重要附件、仪表、易损件应拆下归库保管，试车前再安装。5）同一区域的安装，先上层、后下层。下层安装时，不可利用上层设备管道做吊装承力点，不可利用风管、管道做脚手架。6）设备、管道在施工过程中的敞口，严加看管，防止异物进入，工作中断时，对敞口要可靠封闭。管道与设备接口，必须在自由状态下对中，严禁强力组对，初次对接时，接口法兰一律加装盲板，防止管道施工异物进入设备。盲板必须仔细编号、记录，并在盲板上留有尾稍，以便取出。-134 1347）焊接时电焊机零线必须就近连接在母材上，不准利用管道、钢结构做焊接零线。焊接必须使用引弧板，不准直接在母材上引弧。8）合理安排施工顺序，做好专业间的协调配合，加强作业面的巡视检查，发现和消除危及产品安全的各种因素，根据实际情况采取相应措施。16.4.4土建产品保护：1）对土建结构的保护：在楼板上驳接滚拖大件设备，要严格按设计指定进入口和路线，如设计未做指定，应征询设计人员意见，仔细核算楼板承载能力，做到安全可靠。未经计算和监理工程师批准，不得以建筑结构做起重吊装承力点。大型设备暂在楼板上搁置时，应确保由楼板梁承重，否则应采取加固措施。砼梁柱上经批准设立锚点、吊点和缠绕钢丝绳时，要用包边角钢保护梁柱棱边，用衬垫保护砼面。设备吊装就位，滚拖应在地坪、楼板毛面留置期间完成。面层装饰后，对安装可能损伤面层的部位要加衬垫保护。楼板上打大口径孔洞必须按设计或监理工程师指定位置，打洞时尽量避免损伤钢筋。在土建做面层施工前，洞孔必须修复。在梁、柱、楼板上固定支架应在粉刷前完成，粉刷后再进行类似作业，应用衬板隔离，防止污损粉刷面。2）对土建砌体和楼地面保护：配合做好砌体和楼地面预埋预留，防止以后大量开槽打洞。楼地面分片施工时，不得进入土建单位设置的围栏保护区域。楼地面未达到规定强度，严禁踩踏。墙体粉刷和二次地坪成型后，严禁在墙面和楼地进行敲打和有重力冲击的作业。电焊、气焊时必须用防火板遮挡焊接部位的墙面或楼地面，防止烧烤和污染。套丝机等有油设备，机身下衬垫大面积耐油橡皮或塑料板，及时清除滴漏的机油、润滑油，防止污染楼地面。严禁在墙面、楼地面打钉、挂物。不准涂写、刻划或做任何记号。3）对土建装修的保护：已装修成活的空间，原则上不准再进行粗重安装作业，可进行装饰性器件安装。登高的梯子、平台必须下置软垫或软包脚，材料工具必须放置在软垫上，严禁将油漆、油脂等易污染物料带入已装修成活的空间。装饰板块上开孔必须经装修方同意，做好定尺、划线，请装修人员指导进行。对在大型空间的装修部位工作，可能触及到的镜面不锈钢、大理石、花岗岩及木装饰，必须用软塑料布、棉毯包复保护。防止随手触摸装饰面，严禁在装饰面上涂写、刻划。16.4.5工程清洁：-134 1341）日常施工时，当天下班前清扫作业面，保持清洁。2）单机试车和系统试运转前，全面清洁有关设备和系统，移走一切无关的物料。3）竣工验收前，对合同范围内的所有工程实行彻底清洁，移走施工物料、临时设施、临时围栏、警戒线等，清除工程上一切施工中遗留的多余物件、污迹、标志、手印、灰尘等，擦试设备管道，拖洗地板。根据业主要求，对工程进行必要的润色，设置运行维护需要的各种标志。第十七章施工配合协调和管理本工程施工中所涉及的施工单位较多，如何正确处理各方面的关系，做好各相关单位之间协调与配合管理，是确保本工程顺利施工的关键。必须制定有针对性的协调、配合和管理措施，由项目经理全面负责，以确保各级管理部门的指令畅通，协调各施工单位合理搭配，及时化解各类矛盾，确保施工顺利进行。17.1与政府部门的关系协调17.1.1高度重视并正确处理与政府部门之间的关系，争取得到相关部门的支持和配合，对于确保工程的顺利进行和完工具有重要的作用。17.1.2进场后，要充分了解本工程所处地区的各项法规、制度的内容和要求，认真严肃的执行政府的各项工程管理规定。对于有关部门下达的指令和通知，必须立即贯彻实施，并及时反馈实施情况。17.1.3工程施工时，必须严格按照政府相关主管部门的规定要求，办理工程的报批、开工、监检、验收、审批、竣工等各项手续。17.1.4与政府相关管理部门的关系协调内容：1）与政府质量监督部门的协调：质监站参与工程报建和各阶段的验收工作，并对项目工程质量进行评定。施工过程中，必须服从其对工程质量全过程的监督管理，及时落实各项整改意见和建议，确保优良工程。2）与政府行业管理部门的协调：主要包括消防局、供电局、自来水公司、煤气公司、公安局技术防范中心、技术质量监督局、广电局等部门。施工时，必须根据国家和各部门的相关管理规定，呈送各专业施工图纸和技术文件，办理各项审批手续。3）与政府环境管理部门的协调：执行市区有关环卫环保、市容监察的各项规章制度，加强环境管理和保护，做好现场文明施工，创建市文明标化工地。4）-134 134与政府交通管理部门的协调：根据有关交通管理规定，合理安排本工程各类设备材料的进出场时间和运输路线，对于可能造成影响的路段，及时与交警部门协调，以确保工程物资的按时和正常运输。5）与政府治安管理部门的协调：加强员工和现场管理，保持与所属警局的日常联系，处理各类突发事件，保证工程财产和人身的安全。6）与政府社会管理部门的协调：进场后应及时到所属街道居委会办理施工人员的暂住证，并听取对工程施工的合理建议，减少扰民和民扰现象。17.1.5正确处理与政府部门的关系，必须以遵纪守法为原则。遇到争议时，应耐心解释，避免冲突，根据相关的法律和政策，力求对方的理解和认同并获得批准。17.2与业主、顾问、监理等单位的关系协调17.2.1认真履行合同，努力为业主提供优质服务：1）严格按照合同要求进行工程施工，确保工程质量、工期、成本、安全文明环保等各项工程预期目标的实现。2）以“质量第一”为原则，严把设备材料质量关，强化工程全过程质量监督管理，确保工程质量和系统运行的可靠性、稳定性。3）服从业主要求，认真进行设计与施工，想业主所想，努力为业主提供最优质的服务，保证业主对于本工程各种功能要求的实现。17.2.2配合服从建筑师、工程顾问、估算师指令，圆满完成工程的实施：1）尊重工程建筑师、结构顾问和机电顾问、估算师，接受有关单位对工程施工过程的指导和监督，服从工程指令要求。2）认真做好本工程的设计图纸和设备材料的报审工作，将相关资料根据合同要求呈送上述人员审批后实施。3）工程实施过程中，做好与有关单位的沟通和联系，发现问题，及时解决，并根据施工经验对本工程设计提出合理化建议，减少设计变更和返工。4）做好各项工程款项的报审工作，确保工程的顺利实施。17.2.3虚心接受监理监督，创建优质工程：1）于开工前书面报告施工准备情况，编制合理可行的施工组织设计，获监理认可后方可开工。2）严格按照施工规范和设计施工说明，在作好公司内部自检、互检、专检的同时，依据监理的计划和要求，对关键部位、关键过程的施工和实施要提前通知监理方以利有效进行监理。隐蔽工程完成，应提前24小时书面通知监理。-134 1343）施工进场后必须及时与监理方协商，确认各专业施工规范和标准，以及交工技术资料的种类和格式。需经监理方代表签字的有关记录，应及时送达和妥善保管。4）对本工程的所有设备材料，必须报审并经监理认可方可采购，进场时应接受监理的检查验收并提交质量证明文件。5）杜绝不服从监理的现象发生，使监理指令得以执行。6）全部完工后，经认真自检，再行向监理工程师提交验收申请，经监理复验认可后，转报业主及其他相关单位，正式组织工程竣工验收。17.3与总包单位的关系协调17.3.1相互尊重：1）在建筑安装工程施工中，土建结构施工单位的管理地位是此类高级民用建筑安装工程的本质特征决定的。尊重其管理地位，就是建筑施工管理的客观要求。2）尊重工程总包的管理地位，服从总包对现场的统一管理，是解决各类工程矛盾，保证工程施工顺利进行的重要措施。3）总包单位为机电安装工程在平面管理、进度安排、外部关系处理、施工协调、垂直交通等方面提供了便利。同时，我们也必须对承担相应的义务，接受其统一协调、管理和安排。17.3.2目标统一：1）工期目标统一：工期目标统一是按计划实现整体竣工的根本保证。工程施工前由工程总包协调，按照确定的节点工期，制定统一的工程施工进度计划，并根据各阶段的不同施工情况和各方期望对计划加以调整，满足业主和合同的要求。工期目标统一的关键，是各方必须全面贯彻执行工程总包单位主持制订的施工进度计划，建立一致的工期计划管理和进度控制机制。2）质量目标统一：结构和机电作为同一个单位工程，同一个评杯单元，必须有统一的质量目标，这是本工程创忧夺杯的根本保证。进场后，我们将协助总包共同确定工程单位工程和分项分部工程检验评定的分段划分，制订对双方重要部位施工交叉配合的质量控制程序和方法，并配合总包定期组织的工程质量检查。3）施工平面的规划和管理统一：进场后，我们将及时向总包提交本机电工程施工平面的规划设想，经审核平衡后实施。本工程除经业主和总包批准的机电工程施工设施封闭管理区和安装项目部自建的场外设施由我方自主管理外，现场公共施工平面、道路、水电源、排水排污及其他设施，均服从总包方统一管理和调度。-134 1344）安全和文明施工管理统一：本工程机电分包的安全文明管理应纳入总包方统一管理。进场后，我们将及时向总包提供项目部安全、环保、文明施工管理的组织体系人员名单和安全保证措施计划。施工过程中，要严格遵守和执行工程总包制定的有关用水用电、消防、现场保卫等全局性的安全管理和文明施工、标准化管理、卫生环保、综合治理的总体部署，并根据安装工程特点，制订具体管理制度，纳入总包统一管理，接受总包检查监督，参加各类现场检查，联合制订整改和预防措施。5）产品保护的要求和措施统一：结构与机电工程的施工产品在多数情况下是交织存在，互相结合、互相依附的，必须有统一的部署、共同的要求和一致的行动。要主动了解总包结构产品的保护要求和保护方法，不盲目施工。同时，主动向总包施工人员介绍各类机电产品的保护要求和保护方法，协助总包施工人员做好产品保护。17.3.3协调配合：1）参加土建主持召开的现场协调会，及时提供会议所需的文件资料，并根据协调会中作出的决定要求，安排贯彻执行。2）保持项目部各专业管理人员与总包对应人员信息沟通渠道的畅通，一旦施工中遇到冲突矛盾，及时与有关人员联系协调，解决问题，确保工程总体进度和质量。3）在工程重要的施工部位，预先向工程总包提出配合机电工程施工的计划和措施，经双方审议、平衡、批准执行，切实保证各重要部位的进度和质量。4）在配合结构工程主体施工阶段，同步搞好预埋预留，确保不影响工程进度，不损害主体工程质量；在结构装饰与机电工程交叉配合阶段，不抢先占位，也不贻误准时时机，按要求完成安装工序，积极为后续工段施工创造条件；在工程扫尾和系统试运转阶段，要安排足够力量配合工程扫尾，及时处理各类机电与结构装饰细部结合上的遗留问题。5）坚持相互配合、相互支持。土建如因施工需要使用我方的各类工机具时，我方将无偿提供支援。17.4与机电工程相关单位的关系协调：17.4.1与总包机电关系协调：1）正确处理和协调总包单位的人际关系，制定相关人员的岗位责任制度和工作流程，及时发现和化解各类矛盾和问题，创造一个宽松的工作环境和良好的工作氛围，充分调动项目管理人员的积极性和主观能动性，更好的作好工程的施工管理。2）-134 134做好本机电分包范围内各专业工程的施工协调配合，合理安排各专业的施工程序和时间，施工时，按专业设置多个施工班组，各施工班组又分若干小组，根据工程总包现场结构施工情况和条件，组织分段分区域交叉施工，各工种相互配合，在抢进度保工期的同时，尽量减少不必要的冲突和返工。3）由于施工现场的管理是一个动态管理的过程，有许多不可预见的因素存在，故在施工进度计划的实施和管理中必定要根据各阶段的不同实际情况作调整。把不可预见因素所造成的影响在调整中予以消化，并最终确保施工总进度计划的完成。17.4.2与其他业主指定分包单位关系的协调：1）根据招标文件内容规定本工程的其他业主指定分包单位，统一纳入本工程结构施工单位总包管理，机电安装管理组承担机电主协调责任。2）进场后，由土建牵头，我们将主动联系各方，组织人员进行工程现场的平面布置，安排施工进度计划、图纸设计计划和设备材料呈审计划，绘制工程综合管线图，做好施工的各项准备。3）积极主动做好与其他指定分包的施工配合，为各指定分包的施工创造有利条件。施工期间，在场地、作业面、工机具、水电等方面为其提供各种方便和支援。4）协调各方制定机电工程的施工计划，确定各专业开、竣工时间、与结构装修的交接时间、相互交叉配合顺序、重要工期节点时间。5）做好各方的系统界面划分、工序交接和作业面移交，这是与其他有关施工单位之间协调配合的关键。对移交给分包方的工程做好产品保护，并在工程调试阶段给予积极的配合。6）主动配合总包定期召开工程协调会，并在机电系统施工过程中协调各方关系，解决对施工问题，为各指定分包工程开工和顺利施工创造条件。17.4.3与业主指定直接供应商关系的协调：1）及时与业主等有关单位联系，了解和掌握与工程有关的各指定直接供应商的设备材料进场计划，组织人员进行验收和保管，确保供应产品质量。2）认真了解供货商供应产品的性能和特点，仔细研读其随机的技术施工文件，接受供货商的技术交底和培训，共同编制运输和安装方案，做好产品安装准备工作。3）在安装过程中，由供货商派驻现场指导工程师进行产品安装的技术指导，遇到施工时出现的各类问题，施工人员要积极协助供货商现场工程师进行解决。4）各业主指定直接供应商供应的设备产品，其调试工作均由供货商负责派员进行，我们在技术力量、工具、测试仪表等方面提供各种配合。-134 134第十八章技术服务和工程保修18.1技术服务及人员培训18.1.1系统操作维护人员培训：1）为了确保本工程各系统设备的安全运行，工程结束后，由项目总工、各专业工程师及设备供货商技术工程师对业主各系统运行维护人员进行技术培训、考核。2）技术培训分理论和实际操作培训两部分，培训时间不少于7天。主要工作为：配合甲方考核运行维修人员的资格；配合甲方制定系统运行的各项规章制度；以及组织对运行操作人员进行理论操作方面的培训。3）技术培训内容包括：各系统的分类、结构及其简单工作原理；附属设备的名称作用、结构及简单工作原理；装置的设计、每日的运作情况、例行的维修保养以及判断设备和装置的故障及解决方法等。4）工程竣工验收前，制定相关人员的培训计划和大纲，交由业主、建筑师等有关单位批准，同时须提供相应各系统的操作维修保养指导手册。18.1.2系统操作和维修保养手册：1）工程竣工验收前，根据招标文件规定的时间的向业主、建筑师等有关单位提交本工程的机电系统操作和维修保养手册。2）该手册的内容包括：a系统说明：各系统的总说明、系统原理、正常的运行程序和运行参数指标、系统操作控制和调校、主要装置的设备等。b技术说明：各系统所有设备和装置的技术说明、管道布置和电气控制接线图、操作原理、方法和性能指标等。c维修保养：各系统的检查、日常运行保养、需经常更换的零部件、各类故障的分析和排除等。-134 134d安全保障：各系统操作维修保养时的正确程序、和安全注意事项等。e供应厂商指南：包括各系统所有设备、材料供应商名单、地址、联系人员和常用的联系方式。f其他：各系统备品备件清单，各系统的专用控制软件介绍等。3）该手册的编制工作由项目总工程师总负责，各专业设计和施工工程师分系统和专业进行，并装订成册。18.1.3系统试运行阶段的工程保镖：本工程竣工在验收完毕，机电各系统负荷试车、投入运行初期，我公司将派项目部相关专业责任工程师和技术人员驻现场进行工程保镖，配合业主操作维护人员，共同监护各系统和设备的正常运行，解决出现各种情况，并免费为业主的工程初期试运行提供各项技术帮助和支持。18.1.4我公司下设有技术发展中心，专门从事各类机电工程先进施工技术的开发和研究，如业主需要，我们愿竭诚为业主提供各项技术咨询、帮助、支持和服务。18.2工程保修和质量回访18.2.1工程保修：1）本工程将按照国家和上海市有关建设工程质量管理规定，以及招标文件要求进行工程保修，保修期为贰年，自工程竣工验收之日起计算。2）工程结束后，在工程竣工并决算完毕后，将工程正式移交甲方使用的同时，与甲方签定工程质量保修书。3）由本工程项目部若干专业施工人员组成项目维修组，常驻上海，由公司工程管理部售后服务小组统一协调管理，负责根据合同和招标文件要求提供本工程机电系统的每月、季、半年、年的例行运行保养和各类事故故障维修工作。4）我公司承诺：一旦工程出现各类质量问题或运行故障，无论是否在我公司责任范围内，均在接到业主报修通知后24小时内赶到现场，为业主提供各项技术指导和维修服务，如属我方保修范围之内则提供无偿免费服务。18.2.2工程质量和服务回访：-134 134根据公司企业管理制度和GB/T19002-2000质量体系管理要求，工程结束后，本项目所有工程资料移交公司工程管理部，由公司档案室建档存放。公司工程管理部售后服务小组统一负责收集业主工程运营管理部门的联系人员、联系方式等各项信息，建立本工程的服务信息卡。公司将定期组织相关人员进行工程质量和服务情况的客户回访，所有回访记录建档备案。顾客回访一般每年两次，回访内容包括：本工程所有机电系统的使用状况；工程质量和系统运行稳定性；各系统的故障及维修情况；工程维修人员的服务态度及质量；有关本工程或公司服务的各类投诉和建议等。第十九章本工程分部分项工程划分检验批划分19.1分部分项工程检验批的划分-134 134分部工程子分部工程分项工程项数采暖、通风与空调工程送排风系统风管与配件制作（金属分管），风管与消声器制作，风管系统安装（送、排风、排烟系统），风管系统安装（空调系统），通风机安装，通风与空调设备安装（通风系统），工程系统调试42项空调系统风管与配件制作（金属分管），风管与消声器制作，风管系统安装（空调系统），通风与空调设备安装（通风系统），防腐与绝热施工（风管系统），工程系统调试35项制冷系统空调制冷系统安装，工程系统调试12项空调水系统空调水系统安装（金属分管），空调水系统安装（设备），防腐与绝热施工（风管系统）28项-134 134第二十章工程质量要点20.1进场材料设备的质量控制20.1．1一般材料进场质量控制，详见（第八章工程设备材料供应和管理）20.1.2凡压力管道元件，如管材（无缝钢管、镀锌管）、管件、阀门、法兰、螺栓螺母、密封材料进场报验（除一般报验）必备的生产厂商均需提供由国家质检总局签署的制造许可证。绝热材料，按节能规范要求取样复验。20.2本工程采用空调箱系统参数机组整体说明：产品：AHU序号：008机组型号：39G1822机组名称：AHU-1-1，AHU-1-2送风机参数：回风机参数：风量:m3/h27000风量:m3/h机外余静压：Pa400机外余静压：Pa机组接管方向：左机组开门方向：左机组面板外侧:机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：蓝颜色：-机组保温材料：PU发泡机组电压要求：380V-3Ph-50Hz机组交货方式:分段装箱段：序号长（mm）宽（mm）高（mm）重量（kg）121502250195010522225022501950764按气流方向，机组包括如下功能段：1)混合段：-134 134混合形式：后回风段长：9M总风量：m3/h27000新风量（新风比）：m3/h11410(42.26)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：后回风：mm2076×795后回风：N.m22.0空气阻力Pa11空气参数：夏季回风DBdC27新风DBdC34出风DBdC27回风WB/RHdC/%19.5/50新风WB/RHdC/%28.2/65出风WB/RHdC/%19.5/502)综合过滤段：过滤形式：板式+袋式段长：6M风量：m3/h27000板式过滤效率：G3板式过滤器参数：初阻力：Pa140供应商：标准供应商计算阻力：Pa195边框厚度：mm50终阻力：Pa250袋式过滤效率：F5袋式过滤器参数：初阻力：Pa60供应商：标准供应商计算阻力：Pa155边框厚度：mm50终阻力：Pa250过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板板式过滤器规格表：规格数量袋式过滤器规格表：规格数量12X24212X24224X12324X12324X24624X2463)冷水盘管段：盘管冷媒：100%冷水段长：6M-134 134风量：m3/h27000迎面风速：m/s2.56排数：4铝箔材质：普通铝箔片距：FPI14联箱材质：钢联箱回路：FL全回路管接头：螺纹3"MPT挡水器：标准镀锌板挡水器水盘材质镀锌钢板挡水器阻力：Pa71盘管支架材质：镀锌钢板空气参数：夏季水侧参数：夏季进风DB：dC29.1冷量：kW267进风WB/RH：dC/%23.5/63显热：kW133出风DB：dC14.6进水温度：dC7出风WB/RH：dC/%14.4/98水温升：dC5空气阻力：Pa136水流量：L/s12.78水阻力kPa364)送风机段：风机型号:FC560715×715段长:13M出风方向:THF是否开门:开门，无观察窗(无检修灯)风机参数:电机参数:风量:m3/h27000轴功率:kW11.39机外余静压:Pa400电机功率:kW15.00系统静压:Pa574输入功率:kW16.95其他静压:Pa0级数:4全静压:Pa974绝缘等级:B全压:Pa1103防护等级:IP54出口风速:m/s15机座号:Y160L效率:%73电压:380V-3Ph-50Hz-134 134风机转速:rpm854带轮保护罩:无启动柜型式:无感应声压级：dB(A)82.0机外声功率级：dB(A)90.0频谱Hz631252505001000200040008000感应声压级dB8282807977757368机外声功率dB8989878684828075减振器布置:位置减振器位置减振器ABCDEF5)出风段：出风形式：前出风段长：9M风量：m3/h27000风口接件：风阀手动空气阻力：Pa6是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：前出风：2076×795mm22.0机组整体说明：-134 134产品：AHU序号：009机组型号：39G1016机组名称：AHU-1-3送风机参数：回风机参数：风量:m3/h10169风量:m3/h机外余静压：Pa300机外余静压：Pa机组接管方向：左机组开门方向：左机组面板外侧:机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：蓝颜色：-机组保温材料：PU发泡机组电压要求：380V-3Ph-50Hz机组交货方式:分段装箱段：序号长（mm）宽（mm）高（mm）重量（kg）11850165011505512155016501150356按气流方向，机组包括如下功能段：1)混合段：混合形式：后回风段长：6M(非标)总风量：m3/h10169新风量（新风比）：m3/h1856(18.25)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：后回风：mm1476480后回风：N.m9.5空气阻力Pa11×空气参数：夏季回风DBdC27新风DBdC34出风DBdC27回风WB/RHdC/%19.5/50新风WB/RHdC/%28.2/65出风WB/RHdC/%19.5/50-134 1342)综合过滤段：过滤形式：板式+袋式段长：6M风量：m3/h10169板式过滤效率：G3板式过滤器参数：初阻力：Pa140供应商：标准供应商计算阻力：Pa195边框厚度：mm50终阻力：Pa250袋式过滤效率：F5袋式过滤器参数：初阻力：Pa60供应商：标准供应商计算阻力：Pa155边框厚度：mm50终阻力：Pa250过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板板式过滤器规格表：规格数量袋式过滤器规格表：规格数量12X24112X24124X12224X12224X24224X2423)冷水盘管段：盘管冷媒：100%冷水段长：6M风量：m3/h10169迎面风速：m/s2.45排数：4铝箔材质：普通铝箔片距：FPI10联箱材质：钢联箱回路：FL全回路管接头：螺纹2-1/2"MPT挡水器：标准镀锌板挡水器水盘材质镀锌钢板挡水器阻力：Pa65盘管支架材质：镀锌钢板空气参数：夏季水侧参数：夏季进风DB：dC26.8冷量：kW71进风WB/RH：dC/%21.9/65显热：kW38出风DB：dC15.8进水温度：dC7-134 134出风WB/RH：dC/%15.3/96水温升：dC5空气阻力：Pa98水流量：L/s3.39水阻力kPa224)送风机段：风机型号:BC400507×507段长:9M出风方向:THF是否开门:开门，无观察窗(无检修灯)风机参数:电机参数:风量:m3/h10169轴功率:kW3.87机外余静压:Pa300电机功率:kW5.50系统静压:Pa530输入功率:kW6.43其他静压:Pa0级数:4全静压:Pa830绝缘等级:B全压:Pa902防护等级:IP54出口风速:m/s11机座号:Y132S效率:%66电压:380V-3Ph-50Hz风机转速:rpm2120带轮保护罩:无启动柜型式:无感应声压级：dB(A)81.9机外声功率级：dB(A)89.9频谱Hz631252505001000200040008000感应声压级dB8788828177736962机外声功率dB9495898884807669减振器布置:位置减振器位置减振器AB-134 134CDEF5)出风段：出风形式：前出风段长：6M(非标)风量：m3/h10169风口接件：风阀手动空气阻力：Pa6是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：前出风：1476×480mm9.5机组整体说明：产品：AHU序号：010机组型号：39G1117机组名称：AHU-1-4送风机参数：回风机参数：-134 134风量:m3/h11300风量:m3/h机外余静压：Pa350机外余静压：Pa机组接管方向：左机组开门方向：左机组面板外侧:机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：蓝颜色：-机组保温材料：PU发泡机组电压要求：380V-3Ph-50Hz机组交货方式:分段装箱段：序号长（mm）宽（mm）高（mm）重量（kg）11850175012505952175017501250416按气流方向，机组包括如下功能段：6)混合段：混合形式：后回风段长：6M总风量：m3/h11300新风量（新风比）：m3/h1470(13.01)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：后回风：mm1576×480后回风：N.m10.0空气阻力Pa11空气参数：夏季回风DBdC27新风DBdC34出风DBdC27回风WB/RHdC/%19.5/50新风WB/RHdC/%28.2/65出风WB/RHdC/%19.5/507)综合过滤段：过滤形式：板式+袋式段长：6M风量：m3/h11300板式过滤效率：G3板式过滤器参数：初阻力：Pa126供应商：标准供应商计算阻力：Pa188边框厚度：mm50终阻力：Pa250-134 134袋式过滤效率：F5袋式过滤器参数：初阻力：Pa54供应商：标准供应商计算阻力：Pa152边框厚度：mm50终阻力：Pa250过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板板式过滤器规格表：规格数量袋式过滤器规格表：规格数量16X24116X24124X16224X16224X24224X2428)冷水盘管段：盘管冷媒：100%冷水段长：6M风量：m3/h11300迎面风速：m/s2.19排数：4铝箔材质：普通铝箔片距：FPI10联箱材质：钢联箱回路：FL全回路管接头：螺纹3"MPT挡水器：标准镀锌板挡水器水盘材质镀锌钢板挡水器阻力：Pa53盘管支架材质：镀锌钢板空气参数：夏季水侧参数：夏季进风DB：dC25.4冷量：kW72进风WB/RH：dC/%20.6/65显热：kW41出风DB：dC14.8进水温度：dC7出风WB/RH：dC/%14.4/96水温升：dC5空气阻力：Pa80水流量：L/s3.42水阻力kPa12-134 1349)送风机段：风机型号:BC450569×569段长:11M出风方向:THF是否开门:开门，无观察窗(无检修灯)风机参数:电机参数:风量:m3/h11300轴功率:kW4.02机外余静压:Pa350电机功率:kW5.50系统静压:Pa490输入功率:kW6.43其他静压:Pa0级数:4全静压:Pa840绝缘等级:B全压:Pa896防护等级:IP54出口风速:m/s10机座号:Y132S效率:%70电压:380V-3Ph-50Hz风机转速:rpm1752带轮保护罩:无启动柜型式:无感应声压级：dB(A)79.4机外声功率级：dB(A)87.4频谱Hz631252505001000200040008000感应声压级dB8485797874706659机外声功率dB9192868581777366减振器布置:位置减振器位置减振器ABCDEF10)出风段：出风形式：前出风段长：6M风量：m3/h11300风口接件：风阀手动空气阻力：Pa6是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：-134 134前出风：1576×480mm10.0机组整体说明：产品：AHU序号：011机组型号：39G1822机组名称：AHU-5-1-a送风机参数：回风机参数：风量:m3/h25000风量:m3/h机外余静压：Pa400机外余静压：Pa机组接管方向：左机组开门方向：左机组面板外侧:机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：蓝颜色：-机组保温材料：PU发泡机组电压要求：380V-3Ph-50Hz机组交货方式:分段装箱段：序号长（mm）宽（mm）高（mm）重量（kg）2150225019501011-134 13412225022501950764按气流方向，机组包括如下功能段：1)混合段：混合形式：后回风段长：9M(非标)总风量：m3/h25000新风量（新风比）：m3/h5086(20.34)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：后回风：mm2076×795后回风：N.m22.0空气阻力Pa11空气参数：夏季回风DBdC27新风DBdC34出风DBdC27回风WB/RHdC/%19.5/50新风WB/RHdC/%28.2/65出风WB/RHdC/%19.5/502)综合过滤段：过滤形式：板式+袋式段长：6M风量：m3/h25000板式过滤效率：G3板式过滤器参数：初阻力：Pa126供应商：标准供应商计算阻力：Pa188边框厚度：mm50终阻力：Pa250袋式过滤效率：F5袋式过滤器参数：初阻力：Pa54供应商：标准供应商计算阻力：Pa152边框厚度：mm50终阻力：Pa250过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板板式过滤器规格表：规格数量袋式过滤器规格表：规格数量12X24212X24224X12324X123-134 13424X24624X2463)冷水盘管段：盘管冷媒：100%冷水段长：6M风量：m3/h25000迎面风速：m/s2.37排数：4铝箔材质：普通铝箔片距：FPI10联箱材质：钢联箱回路：FL全回路管接头：螺纹3"MPT挡水器：标准镀锌板挡水器水盘材质镀锌钢板挡水器阻力：Pa62盘管支架材质：镀锌钢板空气参数：夏季水侧参数：夏季进风DB：dC28.4冷量：kW180进风WB/RH：dC/%21.6/55显热：kW111出风DB：dC15.3进水温度：dC7出风WB/RH：dC/%14.7/94水温升：dC5空气阻力：Pa92水流量：L/s8.62水阻力kPa204)送风机段：风机型号:FC560715×715段长:13M出风方向:THF是否开门:开门，无观察窗(无检修灯)风机参数:电机参数:风量:m3/h25000轴功率:kW9.87机外余静压:Pa400电机功率:kW15.00系统静压:Pa511输入功率:kW16.95其他静压:Pa0级数:4Pa911B-134 134全静压:绝缘等级:全压:Pa1021防护等级:IP54出口风速:m/s14机座号:Y160L效率:%72电压:380V-3Ph-50Hz风机转速:rpm825带轮保护罩:无启动柜型式:无感应声压级：dB(A)80.7机外声功率级：dB(A)88.7频谱Hz631252505001000200040008000感应声压级dB8181797876747267机外声功率dB8888868583817974减振器布置:位置减振器位置减振器ABCDEF5)出风段：出风形式：前出风段长：9M(非标)风量：m3/h25000风口接件：风阀手动空气阻力：Pa6是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：前出风：2076×795mm22.0-134 134机组整体说明：产品：AHU序号：012机组型号：39G1822机组名称：AHU-6-1-a送风机参数：回风机参数：风量:m3/h25400风量:m3/h机外余静压：Pa350机外余静压：Pa机组接管方向：左机组开门方向：左机组面板外侧:机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：蓝颜色：-机组保温材料：PU发泡机组电压要求：380V-3Ph-50Hz机组交货方式:分段装箱段：序号长（mm）宽（mm）高（mm）重量（kg）121502250195010112225022501950764-134 134按气流方向，机组包括如下功能段：1)混合段：混合形式：后回风段长：9M总风量：m3/h25400新风量（新风比）：m3/h6362(25.05)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：后回风：mm2076×795后回风：N.m22.0空气阻力Pa11空气参数：夏季回风DBdC27新风DBdC34出风DBdC27回风WB/RHdC/%19.5/50新风WB/RHdC/%28.2/65出风WB/RHdC/%19.5/502)综合过滤段：过滤形式：板式+袋式段长：6M风量：m3/h25400板式过滤效率：G3板式过滤器参数：初阻力：Pa126供应商：标准供应商计算阻力：Pa188边框厚度：mm50终阻力：Pa250袋式过滤效率：F5袋式过滤器参数：初阻力：Pa54供应商：标准供应商计算阻力：Pa152边框厚度：mm50终阻力：Pa250过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板板式过滤器规格表：规格数量袋式过滤器规格表：规格数量12X24212X24224X12324X12324X24624X246-134 1343)冷水盘管段：盘管冷媒：100%冷水段长：6M风量：m3/h25400迎面风速：m/s2.41排数：4铝箔材质：普通铝箔片距：FPI10联箱材质：钢联箱回路：FL全回路管接头：螺纹3"MPT挡水器：标准镀锌板挡水器水盘材质镀锌钢板挡水器阻力：Pa64盘管支架材质：镀锌钢板空气参数：夏季水侧参数：夏季进风DB：dC27.4冷量：kW202进风WB/RH：dC/%22.5/66显热：kW102出风DB：dC15.5进水温度：dC7出风WB/RH：dC/%15.1/96水温升：dC5空气阻力：Pa95水流量：L/s9.64水阻力kPa234)送风机段：风机型号:FC560715×715段长:13M出风方向:THF是否开门:开门，无观察窗(无检修灯)风机参数:电机参数:风量:m3/h25400轴功率:kW9.52机外余静压:Pa350电机功率:kW15.00系统静压:Pa516输入功率:kW16.95其他静压:Pa0级数:4全静压:Pa866绝缘等级:B全压:Pa979防护等级:IP54-134 134出口风速:m/s14机座号:Y160L效率:%73电压:380V-3Ph-50Hz风机转速:rpm805带轮保护罩:无启动柜型式:无感应声压级：dB(A)80.4机外声功率级：dB(A)88.4频谱Hz631252505001000200040008000感应声压级dB8080787775737166机外声功率dB8787858482807873减振器布置:位置减振器位置减振器ABCDEF5)出风段：出风形式：前出风段长：9M风量：m3/h25400风口接件：风阀手动空气阻力：Pa6是否开门：开门，无观察窗(无检修灯)阀门尺寸：阀门扭距：前出风：2076×795mm22.0-134 13420.3空调的施工进度计划第二十一章“创白玉兰奖，争创鲁班奖”质量控制措施实施方案总则：本工程为xx区重点工程，按照总包质量管理目标“创白玉兰奖，争创鲁班奖”的要求，同时本工程列入我公司的2011年度的重点工程。为了保证在施工过程中的质量控制和质量目标的实现，以业主、总包及监理的质量管理体系为指导思想，以公司ISO9001管理质量管理体系为指导方针。结合现场实际和本专业的技术要求，特制订本实施方案。第一部分管道安装工程第一条设备与管道连接时应无应力连接，不得强行对接。水泵、风冷热泵-134 134等与管道连接时必须采用补偿软接管。补偿软接管应就近水平安装；其中，设备侧的管道不得设置支、吊架固定，必要时可采用托架，但托架必须设有避震措施；软接管外端应就近设固定支架。第一条分水器、集水器基座的固定应保证有一侧可顺其主膨胀或收缩方向位移的装置并设置金属滑动面，移动量应满足其膨胀/伸缩量。第二条碳钢管道焊接管道组对内错边量不宜超过壁厚的10％，且不大于2mm，切口端面倾斜偏差不应大于管子外径的1％且不得超过3mm。应根据钢管的壁厚在对口处留有一定的间隙（一般为1.5～3mm），当壁厚≥3.5mm时管道应坡口，焊缝外观质量应符合如下要求：咬边；深度≤0.5mm连续长度≤100mm，且焊缝两侧咬边总长≤10％焊缝全长。焊缝应在焊完后立即去除渣皮、飞溅物，清理干净焊缝表面。第三条有热位移的管道吊架安装，吊点应设在位移的相反方向，根据本工程的各种管道计算出热位移，按位移值的1/2偏位安装。两根热位移方向相反或位移值不等的管道不得使用同一吊杆。导向支架或滑动支架的滑动面应清洁平整，不得有歪斜和卡涩现象；其安装位置应以支承面中心向位移反方向偏移，偏移量应为位移值的1/2，绝热层不得妨碍其位移。热位移管道应按设计文件要求安装固定支架。第四条管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列保护措施：1、变形缝两侧墙体到顶时，在墙体两侧采取柔性连接，若墙体不到顶或无墙体时，在穿越处设置柔性管件；2、在管道或保温外皮上、下部留有不小于150mm的净空；3、在穿越处做方形补偿器，水平安装。第五条管道穿过墙壁和楼板时，应设置套管，套管内径应比管道外径至少大40mm且管道应居套管中心。安装在墙壁内的套管其两端与饰面平；安装在楼板内的套管，其顶部应高出装饰地面20mm。穿楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，穿墙的套管与管道之间缝隙宜用阻燃密实材料填实。管道的接口不得设置在套管内。第六条镀锌钢管丝扣连接时，被破坏的镀锌层表面及管螺纹露出部分应做防腐处理。镀锌钢管严禁采用焊接方式连接。第七条管道安装完毕后，管道系统和设备应做强度和严密性试验。第八条阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。第九条-134 134水泵吸水管水平管段上不应有气囊和漏气现象，当变径连接时，应采用偏心异径管件并应采用管顶平接。第一条安装压力表时应设置缓冲装置（盘管），且在压力表和缓冲装置之间应安装三通旋塞阀。第二条管道防潮层的施工应：立管的防潮层，应由管道的低端向高端敷设，环向搭接的缝口应朝向低端，纵向的搭接缝应位于管道的侧面，并顺水。金属保护壳的施工应紧贴绝热层，接口的搭接应顺水，并应有凸筋加强，搭接尺寸为20~25mm。户外金属保护壳与外墙面或屋顶的交接处应加设泛水。第二部分通风与空调安装工程第三条矩形风管边长大于630mm、保温风管边长大于800mm，且管段长度大于1250mm或低压风管单边平面面积大于1.2m2、中、高压风管大于1.0m2，应采取加固措施。本工程风管板材的选择：风管长边尺寸（d）镀锌钢板厚度（mm）备注b≤3200.5320＜b≤4500.6450＜b≤6300.6630＜b≤10000.751000＜b≤12501.01250＜b≤20001.2第四条金属风管法兰的螺栓及铆钉孔的孔距不得大于150mm；矩形风管法兰的四角处应设有螺孔。本工程中风管角钢法兰及螺栓规格的选择风管长边尺寸（d）法兰材料规格（角钢）螺栓规格b≤63025*3M6630＜b≤150030*3M81500＜b≤250040*4M82500＜b≤400050*5M10第五条矩形风管弯管的制作，一般应采用曲率半径为一个平面边长的内外同心弧形弯管。当采用其他形式的弯管，平面边长大于500mm时，必须设置弯管导流片。第六条可伸缩性金属或非金属软风管的长度不宜超过2m,并不应有死弯或塌凹。-134 134第一条水平悬吊的风管当改变方向时或长度超过20m时均应设置防止晃动的固定支架。第二条防火分区隔墙两侧的防火阀安装时距墙表面距离应≤200mm。当防火阀直径或长边尺寸≥630mm时应设置独立的支、吊架，且不得妨碍手柄的操作。第三条柔性短管应选用防腐、防潮、不透气、不易霉变的柔性材料；其长度一般宜为150~300mm，若穿越结构变形缝，其长度应为变形缝的宽度加100mm及以上，连接处应严密、牢固；安装应松紧适度，无明显扭曲；且不得作为找正、找平的异径连接管使用。第四条安装悬吊式通风机时，机座与吊框架应使用隔震垫块或隔震器，并用螺栓固定，其吊杆与吊框架固定时应采用上下螺母锁死，并有防松装置。第五条风机盘管机组安装前宜进行单机三速试运转及水压试验。试验压力为系统工作压力的1.5倍，时间为2min，不渗漏为合格。变风量末端装置与风管连接前宜做动作试验。风机盘管机组及其他空调设备与管道的连接宜采用弹性接管或软接管，软管的连接应牢固、并不应有强扭和瘪管。第六条风管法兰部位的绝热层的厚度，不应低于风管绝热层的0.8倍。空调冷热水管道与支、吊架之间，应有绝热衬垫（承压强度应能满足管道重量的不燃、难燃材料或经防腐处理的木衬垫），其厚度不应小于绝热层的厚度，宽度应大于支、吊架支承面的宽度。第七条通风与空调工程安装完毕，必须进行系统的测定和调整（简称调试）。调试应包括：设备单机试运转和系统无负荷联合试运转。其中系统总风量调试结果与设计风量的偏差不应大于10%，各风口或吸风罩的风量与设计风量的允许偏差不应大于15%。-134
