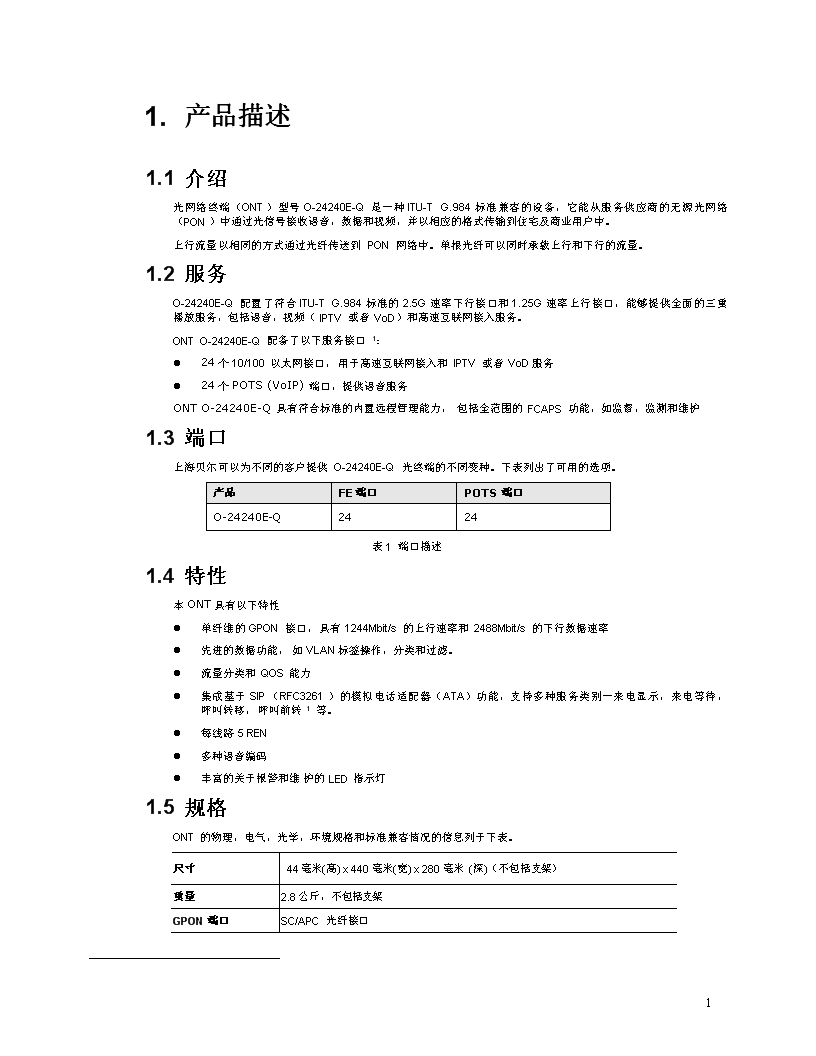

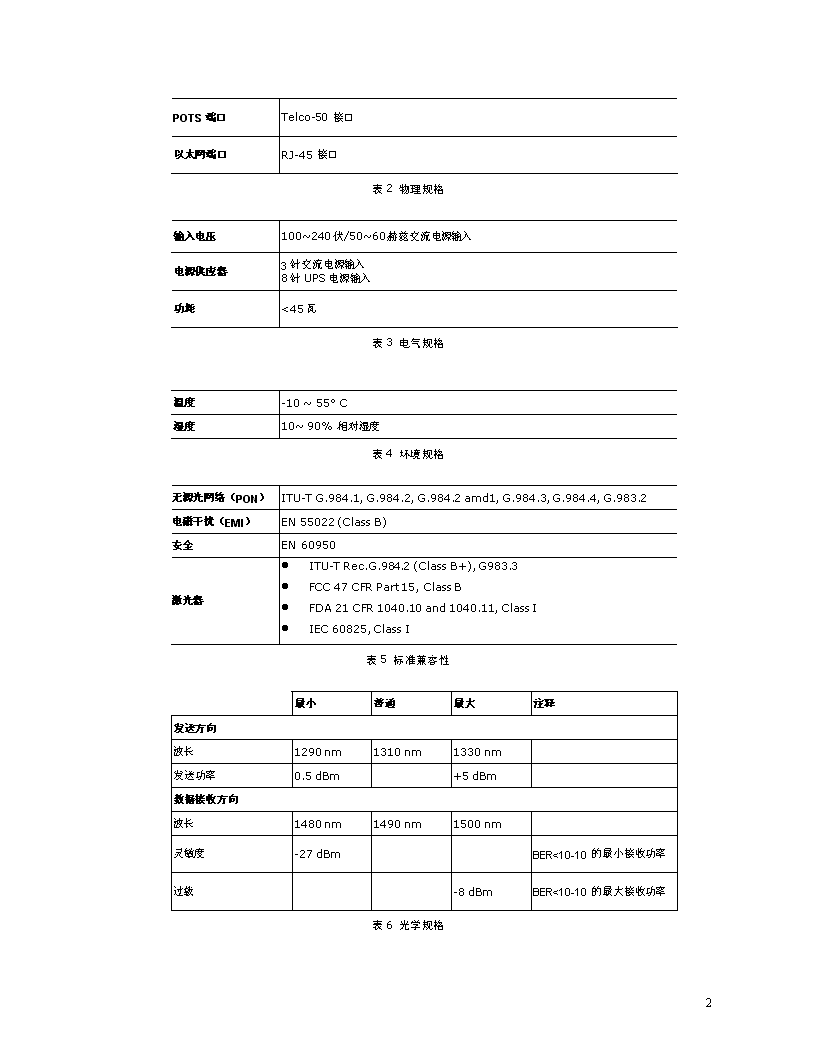

O-24240E-Q用户手册 1.产品描述1.1介绍光网络终端（ONT）型号O-24240E-Q是一种ITU-TG.984标准兼容的设备，它能从服务供应商的无源光网络（PON）中通过光信号接收语音，数据和视频，并以相应的格式传输到住宅及商业用户中。上行流量以相同的方式通过光纤传送到PON网络中。单根光纤可以同时承载上行和下行的流量。1.2服务O-24240E-Q配置了符合ITU-TG.984标准的2.5G速率下行接口和1.25G速率上行接口，能够提供全面的三重播放服务，包括语音，视频（IPTV或者VoD）和高速互联网接入服务。ONTO-24240E-Q配备了以下服务接口1：l24个10/100以太网接口，用于高速互联网接入和IPTV或者VoD服务l24个POTS(VoIP)端口，提供语音服务ONTO-24240E-Q具有符合标准的内置远程管理能力，包括全范围的FCAPS功能，如监督，监测和维护1.3端口上海贝尔可以为不同的客户提供O-24240E-Q光终端的不同变种。下表列出了可用的选项。产品FE端口POTS端口O-24240E-Q2424表1端口描述1.4特性本ONT具有以下特性l单纤维的GPON接口，具有1244Mbit/s的上行速率和2488Mbit/s的下行数据速率l先进的数据功能，如VLAN标签操作，分类和过滤。l流量分类和QOS能力l集成基于SIP（RFC3261）的模拟电话适配器（ATA）功能，支持多种服务类别－来电显示，来电等待，呼叫转移，呼叫前转等。l每线路5RENl多种语音编码l丰富的关于报警和维护的LED指示灯1.5规格ONT的物理，电气，光学，环境规格和标准兼容情况的信息列于下表。尺寸44毫米(高)x440毫米(宽)x280毫米(深)（不包括支架）重量2.8公斤，不包括支架GPON端口SC/APC光纤接口11 POTS端口Telco-50接口以太网端口RJ-45接口表2物理规格输入电压100~240伏/50~60赫兹交流电源输入电源供应器3针交流电源输入8针UPS电源输入功耗<45瓦表3电气规格温度-10~55°C湿度10~90%相对湿度表4环境规格无源光网络（PON）ITU-TG.984.1,G.984.2,G.984.2amd1,G.984.3,G.984.4,G.983.2电磁干扰（EMI）EN55022(ClassB)安全EN60950激光器lITU-TRec.G.984.2(ClassB+),G983.3lFCC47CFRPart15,ClassBlFDA21CFR1040.10and1040.11,ClassIlIEC60825,ClassI表5标准兼容性最小普通最大注释发送方向波长1290nm1310nm1330nm发送功率0.5dBm+5dBm数据接收方向波长1480nm1490nm1500nm灵敏度-27dBmBER<10-10的最小接收功率过载-8dBmBER<10-10的最大接收功率表6光学规格11 1.安全注意：产品安装应由经过培训的服务人员进行。阅读并遵守所有标记在产品或其包装内的警告通知和指示，在处理任何ONT时遵守所有本指南中列出的安全须知。1.1电气安全l在处理活动电气连接时始终要小心注意。l不要在潮湿的环境下安装电子设备。l确保系统的电源输入具有足够的安全操作保证，并提供电流过载保护。l不允许让任何东西搁置在电源线上，不要把本产品放置在人们有可能会站立或行走在电源线上的地方。l为了避免造成使用者由于PSTN的过载电压而触电，不要直接把本产品的话音端口连接到外部的PSTN线路中。l确保良好的保护接地，避免雷击等电气威胁危险：不要在未得到上海贝尔的许可和技术支持的情况下打开产品外壳，这是很危险的，同时也会导致产品的保修失效1.2激光安全注意：使用在本手册指定范围之外的控制或调整，或者进行操作程序，有可能导致有害的激光辐射暴露。看不见的激光辐射，有可能从未终结的光纤终端或者连接器中发出。切勿直接看未终结的光缆或光连接器。本ONT使用I类激光设备。危险：处理光缆的人员必须经过激光安全培训。警告：不要弯曲光缆到直径小于7.5厘米/3英寸。这样做可能会损坏光纤或阻碍光信号的正确通过。11 1.安装1.1场地准备3.1.1环境要求本ONT在温度从-10°C到55°C，相对湿度从10％到90％的环境中工作。3.1.2电源要求ONT支持普通的交流电源输入注意：确保电源输入在工作条件范围内:100~240v交流电,否则会造成损害。ONT同时可选支持8针的12VUPS直流电源输入1.2认识ONT通过以下图示获得对ONT的几个外观部分的概述。管理端口POTS端口LEDs以太网端口终端接口光口图1前视图交流电源输入端口UPS电源输入端口图2后视图1.3安装&连接到网络中3.3.1安装到墙上11 1.确定一个安全和方便的安装地方。2.安装支架在ONT的两边，每边用4个螺丝（图3）。图3安装支架到ONT两侧3.把支架安装在墙上，每边用2个支架安装螺丝（图4）。图4安装ONT到墙上4.图5是安装ONT到墙上之后最终的样子11 图5完成安装ONT到墙上3.3.2安装ONT到机架中O-24240E-Q是标准19英寸机架设备.用户可以使用螺丝把ONT安装到机架中。3.3.3卸载ONT卸载在墙上的ONT:1.切断电源2.移除所有缆线，包括光缆，以太网电缆，电话线和电线等。3.移除ONT和托架之间的螺丝。4.把ONT从托架上拔出5.移除墙上的膨胀螺丝，取下托架卸载安装在机架中的ONT1.切断电源2.移除所有缆线，包括光缆，以太网电缆，电话线和电线等。3.移除ONT和机架之间的螺丝4.把ONT从机架中移除1.1连接电源交流电源供电：1.把交流电缆的三针交流接口插入ONT的交流电源接口中。2.把交流电线插入一个可用的交流插座中。3.验证ONT的电源灯（PWR）变成绿色，表明本地电源上电，而且电压正常。UPS电源供电1.把UPS电源线的8针电源接头插入ONT的UPS电源接口。UPS电源接头的阵脚定义在表7中显示（参照UPS接头上的丝印）。针脚定义针脚定义APWRERPLBATBPWRRTNFBATMISSCSIGRTNGLOWBATDONBATHRESERVED11 表7UPS接头针脚定义1.验证ONT的电源灯（PWR）变成绿色，表明本地电源上电，而且电压正常。1.1连接电话（POTS）服务1.把Telco-50接头插入ONT的POTS接口中。图6ONTpots接口2.把电话线对接入本地用户的符合Telco-50接线模式的接线架上（表8）。针脚信号针脚信号50,251#,Tip/Ring38,1313#,Tip/Ring49,242#,Tip/Ring37,1214#,Tip/Ring48,233#,Tip/Ring36,1115#,Tip/Ring47,224#,Tip/Ring35,1016#,Tip/Ring46,215#,Tip/Ring34,917#,Tip/Ring45,206#,Tip/Ring33,818#,Tip/Ring44,197#,Tip/Ring32,719#,Tip/Ring43,188#,Tip/Ring31,620#,Tip/Ring42,179#,Tip/Ring30,521#,Tip/Ring41,1610#,Tip/Ring29,422#,Tip/Ring40,1511#,Tip/Ring28,323#,Tip/Ring39,1412#,Tip/Ring27,224#,Tip/Ring表8POTS接口的telco-50接头接线模式小心：确保电话线是连接到电话机上。如果错误地连接到PSTN网络上有可能导致设备和用户的损伤1.2连接以太网服务1.定位用户驻地的以太网电缆2.如果电缆没有终结，则依据当地的规范为电缆制作RJ-45接头。下面的表9显示以太网RJ-45接头的接线信息。3.把以太网接头插入ONT的RJ-45以太网口中4.如果需要连接额外的以太网电缆，则重复步骤2-311 针脚颜色信号针脚颜色信号1Orange/WhiteTx+5Blue/WhiteUnused2OrangeTx—6GreenRx—3Green/WhiteRx+7Brown/WhiteUnused4BlueUnused8BrownUnused表9以太网RJ-45接头定义1.1连接终端接口1.找到用户驻地的RJ45转RS-232的适配接头2.遵照本地的规范连接RJ45接头。下表显示终端接口的RJ45接头接线信息。12345678TXD1GNDRXD1TXD2GNDGNDRXD2GND表10终端口的针脚定义(RJ45)注意：ONT支持在一个RJ-45接头上支持两个RS-232终端接口，用来进行本地管理和故障排除1.终端1（TXD1，RXD1）用来进行本地管理，连接到CPU上。2.终端2（TXD2，RXD2）用来作为DSP的故障排除。此终端口缺省为关闭（没有输入输出）。它可以通过终端1输入命令来打开。1.2连接管理接口1.找到用户驻地的以太网网线2.遵照本地的规范连接RJ45接头。下表显示管理接口的RJ45接头接线信息。针脚颜色信号针脚颜色信号1Orange/WhiteTx+5Blue/WhiteUnused2OrangeTx—6GreenRx—3Green/WhiteRx+7Brown/WhiteUnused4BlueUnused8BrownUnused表11管理接口的针脚定义(RJ45)1.3验证安装检查LED灯的状态，验证安装状态(参见0节)。ONT提供的服务直到光范围确定并在PON网络中正确配置之后才可得到。如果必须在安装时候验证服务，请参见3.9.2节的额外指示。3.9.1激活ONT当ONT安装完成之后，遵从以下步骤来验证ONT的状态。当ONT的启动顺序完成后，下面的图片显示了典型的LED状态。11 图7ONT尚未配置图8ONT已经被配置•验证电源指示灯（PWR）变绿，表示本地电源正常。•验证NET灯变绿，表示PON口工作正常。ONT通过OLT远程配置服务。对ONT提供的服务一般也会在PON网络中远程配置和加载。-如果NET指示灯变绿，表示ONT正在和PON网络进行正常通信。此时不必进行额外的激活操作，用户可以直接根据3.9.2节进行服务的验证-如果LINK指示灯没有变绿，请联系网络运行中心（NOC）来激活线路。你可能会被要求提供或者确认以下ONT的信息：制造商，产品型号，串号。当ONT在网络中被激活，LINK灯变绿之后，用户可以根据3.9.2节进行服务的验证。3.9.2验证服务根据当地具体实践来连接ONT的每一个活动的服务端口来确认服务的激活：1.如果安装了以太网服务，则需确认以太网数据被正常的接收和发送。LINK指示灯在数据传送过程中会闪烁。2.连接每一个活动的电话接口来验证电话号码和服务。验证电话指示灯变绿当一条线路处于占用状态。在电话中ACT指示灯会闪烁。3.如果安装了语音服务，连接每一个活动的电话接口来验证电话号码和服务。验证当一条线路处于占用状态时RTP灯变绿。1.故障排除1.1ONT状态LED灯11 下图显示的ONT状态LED灯能帮助安装和维护流程。这些灯的具体定义在表12中描述。图9ONT状态LED灯的位置LED名称颜色含义PWR绿色/固定ONT的电源工作正常关闭无电源ALM红色/固定系统故障关闭正常NET绿色/固定1490nm数据通道(下行)正常，与OLT正常进行PLOAM交换。关闭光接口不正常MGMT绿色/固定OLT和ONU之间范围同步，与OLT进行全面通讯关闭ONU没有注册到OLT上SIGN绿色/固定VoIP被注册关闭VoIP没有被注册RTP绿色/固定至少有一个POTS接口处于占用状态关闭所有POTS接口处于挂机状态MODE关闭10兆以太网绿色/固定100兆以太网LINK关闭以太网无连接黄色/固定以太网有连接黄色/闪烁连接成功而且有数据传送或者接受表12ONT状态LED灯描述11 1.1故障排除流程问题可能的解决方案PWR灯关闭确认电源线接头正常接入ONT的电源口上验证电源插头连接到活动的AC电源上。.检查电源线是否有短路和断路拔出ONT电源输入接头，使用电压表验证电源输入（交流：100~240V）NET灯关闭检查光路，是否光信号输入在操作范围之内。联系网络运营中心（NOC），验证是否ONT被OLT禁用。通过重启按钮重启ONT。如果ONT仍旧失效，则替换ONT。SIGN灯总是关闭VOIP服务没有配置。联系网络运营中心来验证。电话摘机的时候RTP灯关闭检查电话连接，或者语音服务是否未启用。联系网络运营中心来验证。网线插入时LINK灯关闭检查以太网连接，或者以太网服务是否未启用。联系网络运营中心来验证。Alarm等变红重启ONT。如果ONT仍旧失效，则替换ONT。表13故障排除流程11
