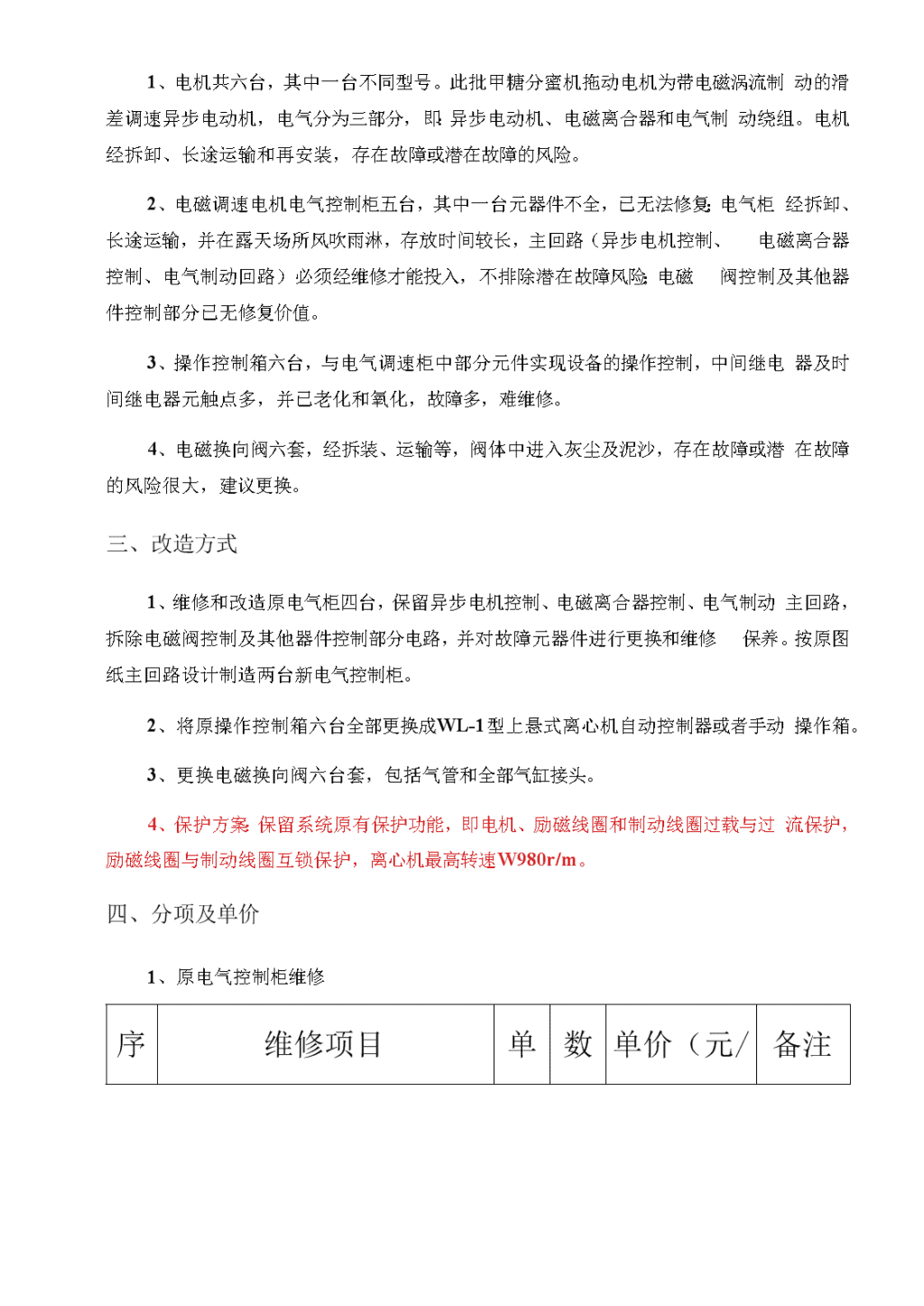

分蜜机改造方案 荔波南华糖业有限公司甲糖分蜜机电气改造方案一、总体目标以最经济、最快捷的方式对原设备进行维修，尽可能恢复设备的原有的电气与机械性能，并在此基础上进行设备自动化改造，提高生产效率及经济效益。二、设备概况贵单位分蜜机由离心机机体、电磁调速异步拖动电动机、操作箱及电气控制柜组成，如图1所示。♦0蹈整日蹈7图1分蜜机组成1异步电动机、2电磁离合器、3电磁制动4机械抱闸制动、5操作箱、6卸料气缸、7电气控制柜电磁调速方式运行平稳，对机械冲击小拖动，电磁制动属于能耗制动，即把转篮的动能全部转化为热能，消耗在转鼓里，因此，在设备的电磁制动绕组附件，温升较高。贵单位六台甲糖分蜜机生产日期为1990年,1991年投入使用，至今设备己运行20年，维修改造已成必然。本技术方案主要是对电气控制部分维修改造，故以下只对电气相关部分进行说明。 1、电机共六台，其中一台不同型号。此批甲糖分蜜机拖动电机为带电磁涡流制动的滑差调速异步电动机，电气分为三部分，即：异步电动机、电磁离合器和电气制动绕组。电机经拆卸、长途运输和再安装，存在故障或潜在故障的风险。2、电磁调速电机电气控制柜五台，其中一台元器件不全，已无法修复；电气柜经拆卸、长途运输，并在露天场所风吹雨淋，存放时间较长，主回路（异步电机控制、电磁离合器控制、电气制动回路）必须经维修才能投入，不排除潜在故障风险；电磁阀控制及其他器件控制部分已无修复价值。3、操作控制箱六台，与电气调速柜中部分元件实现设备的操作控制，中间继电器及时间继电器元触点多，并已老化和氧化，故障多，难维修。4、电磁换向阀六套，经拆装、运输等，阀体中进入灰尘及泥沙，存在故障或潜在故障的风险很大，建议更换。三、改造方式1、维修和改造原电气柜四台，保留异步电机控制、电磁离合器控制、电气制动主回路，拆除电磁阀控制及其他器件控制部分电路，并对故障元器件进行更换和维修保养。按原图纸主回路设计制造两台新电气控制柜。2、将原操作控制箱六台全部更换成WL-1型上悬式离心机自动控制器或者手动操作箱。3、更换电磁换向阀六台套，包括气管和全部气缸接头。4、保护方案：保留系统原有保护功能，即电机、励磁线圈和制动线圈过载与过流保护，励磁线圈与制动线圈互锁保护，离心机最高转速W980r/m。四、分项及单价1、原电气控制柜维修序维修项目单数单价（元/备注 号位量台）1保留主回路，对原线路进行更换、改造，简化电路台113200.002异步电动机主回路检查维修台13电磁调速离合器主回路维修，整流管更换台14电磁制动主回路维修，整流管更换台12、设计制造新电气控制柜序号项目单位数单价（元/台）备注1异步电动机控制主回台1开关1路1器件电磁调速离合器控制台28900.00选用21人民主回路电器3电磁制动控制主回路台1品牌 3、手动操作箱4、上悬式离心机自动控制器序号项目单位数量单价（元/台）备注1液晶显示触摸输入人机界面台115600.00人机界面与PLC选用2PLC控制器台13物料检测及传感器套1 4物料检测装置套1日本松下品牌5具备手动操作功能注：不包含蒸汽阀、增压水泵。5、水洗套件1、上rr号项目单位数单价（元/台）备注1水洗电磁阀只13000.002滤网只13喷水管支1注：手动和自动控制器均可选用。6、电磁换向阀厅号项目单位数量单价（元/台）备注1电磁换向阀个82180.00主要器 2压缩空气过滤器二联件台1件选用Airtac品牌3快速气管接头套14气管套1注：不包括气缸维修。7、电缆序号名称规格数量报价1控制电缆19*1.5200米6800.002励磁、刹车电缆3*6400米7360.00大写：壹万肆仟壹佰陆拾元整¥14160.00元注：不包括电气柜电源进线动力电缆和电气柜至电机的动力电缆。五、改造工程总费用（电气柜维修四台，设计制造二台，操作箱六台,电磁换向阀及气管六台套）序号项目单位单价（元）数量金额（元）备注1原电气柜维修改造台14300.00457200.00 2设计制造新电气柜台28900.00257800.003上悬式离心机自动控制器台15600.00693600.004水洗套件台3000.00618000.005电磁换向阀及气管台2180.00613080.006电缆14160.00114160.00合计大写：贰拾伍万叁仟捌佰肆拾元整小写：¥253840.00元注：不包括气缸和电机维修及动力电缆报价。
