鲁班钢筋小技巧—图纸转化 4页

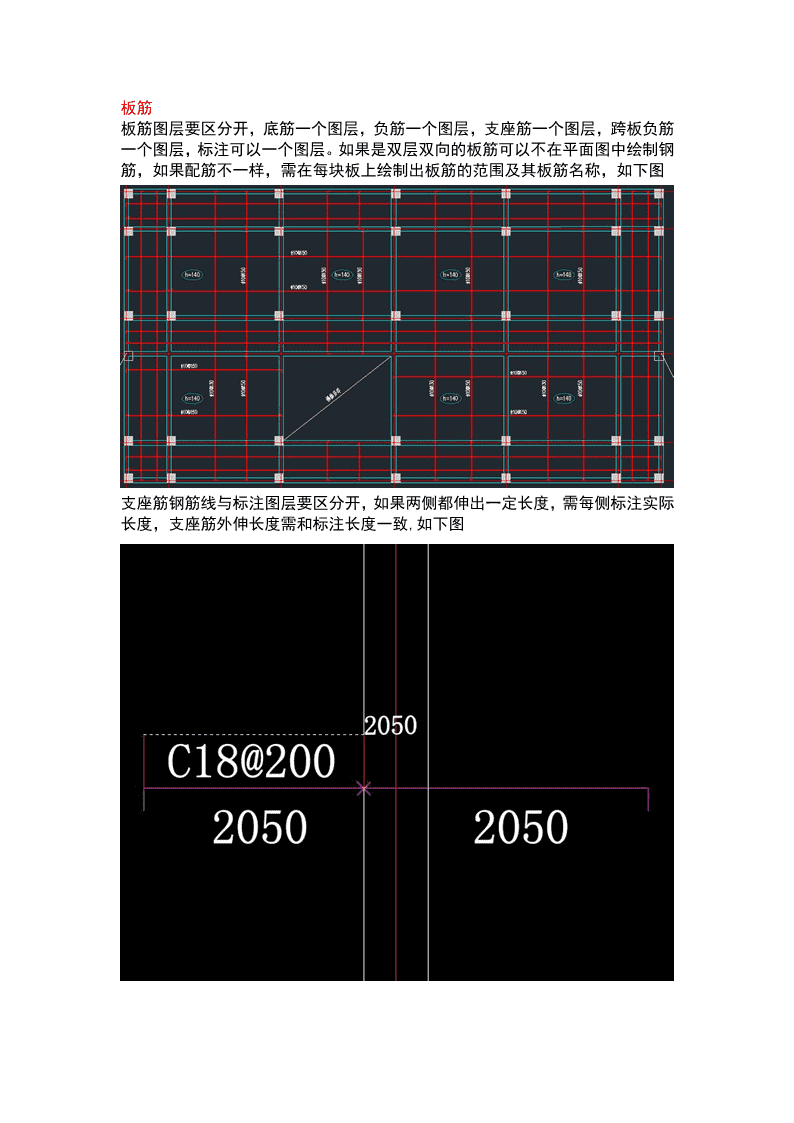

图纸比例需1:1轴网1、轴线的线条必须是无断开的直线，轴号必须是封闭圆形，轴线标注为实际长度标注柱1、柱边线是封闭的矩形，无内部填充。柱名称不能出现特殊符号，比如空格，·，{，等特殊符号，柱名称标注需加引线，引线不能断开，引线需从柱内引出到柱名称。异性断面柱边线每边线条不能断开，柱名称标注需加引线，引线不能断开，引线需从柱内引出到柱名称。平面图中有标注平面尺寸，柱偏离轴线距离标注和实际长度是一致的。如果是柱表形式，柱表格式如下图：表头形式：柱号、标高、bxh、角筋、B边一侧中部筋、h边一侧中部筋、箍筋类型号、箍筋。（不可随意更改名称）表格：必须是封闭的表格，线条为通长直线、不可断开标高：必须为连续标高，不可跨层，标高和楼层之间对应尺寸：必须和平面图中的尺寸对应如果是暗柱配筋大样，必须是暗柱表形式，不可在平面图中直接标注配筋，暗柱表大样详图如下左侧表头格式：截面，编号，纵筋，箍筋（不可随意更改名称） 截面里面的柱外框边线为同一图层，线条不可断开，钢筋线为同一图层，标注尺寸和平面图尺寸一致。表格：必须是封闭的表格，线条为通长直线、不可断开墙墙体图层为同一图层，如果是同一名称的墙体，遇到柱应该拉通，不能出现断开墙体线条组合而成一条直线，两条平行线组合一堵墙。墙名称应标注平行于墙边线的位置，靠近墙边即可梁图层要区分清楚，框架梁与次梁图层区分开。线条不可随意断开，梁线条起点从柱边即可，梁需加引线引出，引线需从梁边线内部引出，名称与引线距离长度不大于200即可，不可出现特殊符号，比如空格，·，{，等特殊符号。原位标注与梁边线；上部筋与腰筋之间之间；名称与尺寸之间；引线与梁标注之间；A、B、C、D、E、F距离不大于200，参考下图：基础梁集中标注信息上部筋、下部筋应该与图集一致，格式如下图如果有标高落差，需标注针对标高，不可直接标注高度，需加（）,格式如下： 板筋板筋图层要区分开，底筋一个图层，负筋一个图层，支座筋一个图层，跨板负筋一个图层，标注可以一个图层。如果是双层双向的板筋可以不在平面图中绘制钢筋，如果配筋不一样，需在每块板上绘制出板筋的范围及其板筋名称，如下图支座筋钢筋线与标注图层要区分开，如果两侧都伸出一定长度，需每侧标注实际长度，支座筋外伸长度需和标注长度一致,如下图 连梁图层要区分清楚，线条不可随意断开，连梁线条起点从柱边即可，连梁需加引线引出，名称与引线距离长度不大于200即可，不可出现特殊符号，比如空格，·，{，等特殊符号，配筋信息之间A、B、C、D、E、F距离不大于200，参考下图：基础图层与名称要区分开，承台边线是封闭的矩形，无内部填充。承台名称不能出现特殊符号，比如空格，·，{，等特殊符号，承台名称标注需加引线，引线不能断开，引线需从承台内引出到承台名称。
