钢筋软件培训课件(鲁班) 13页

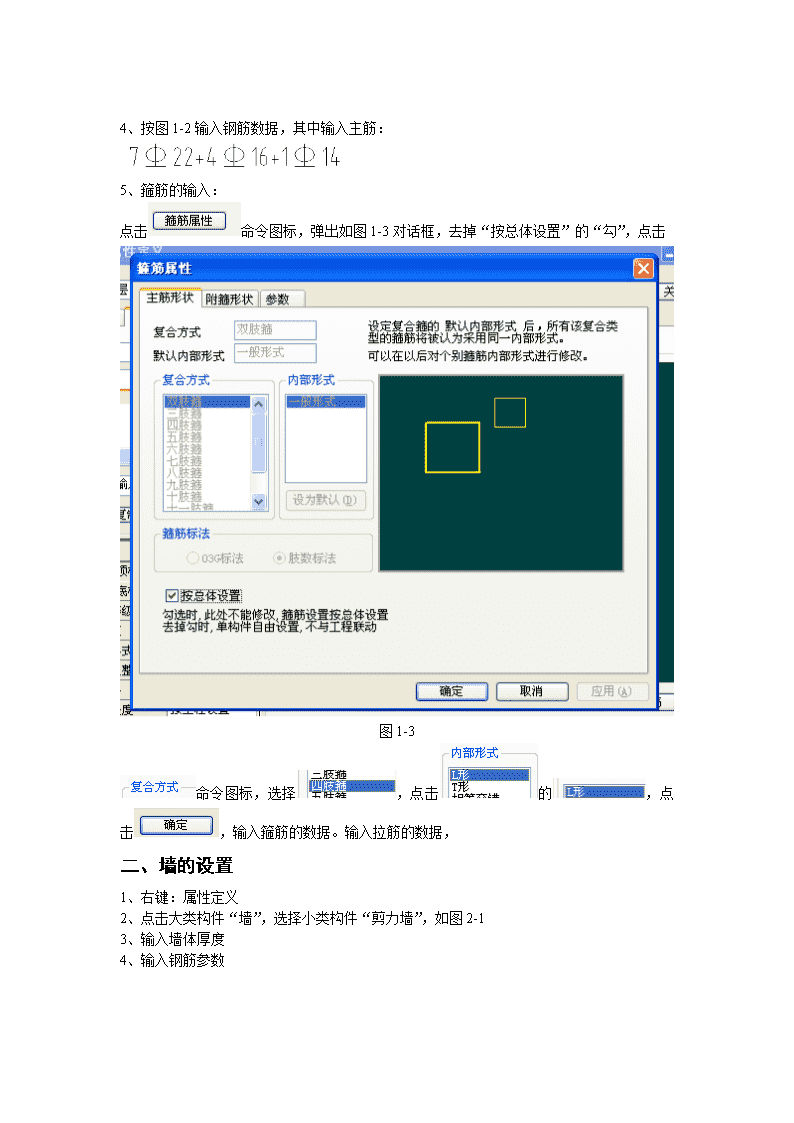

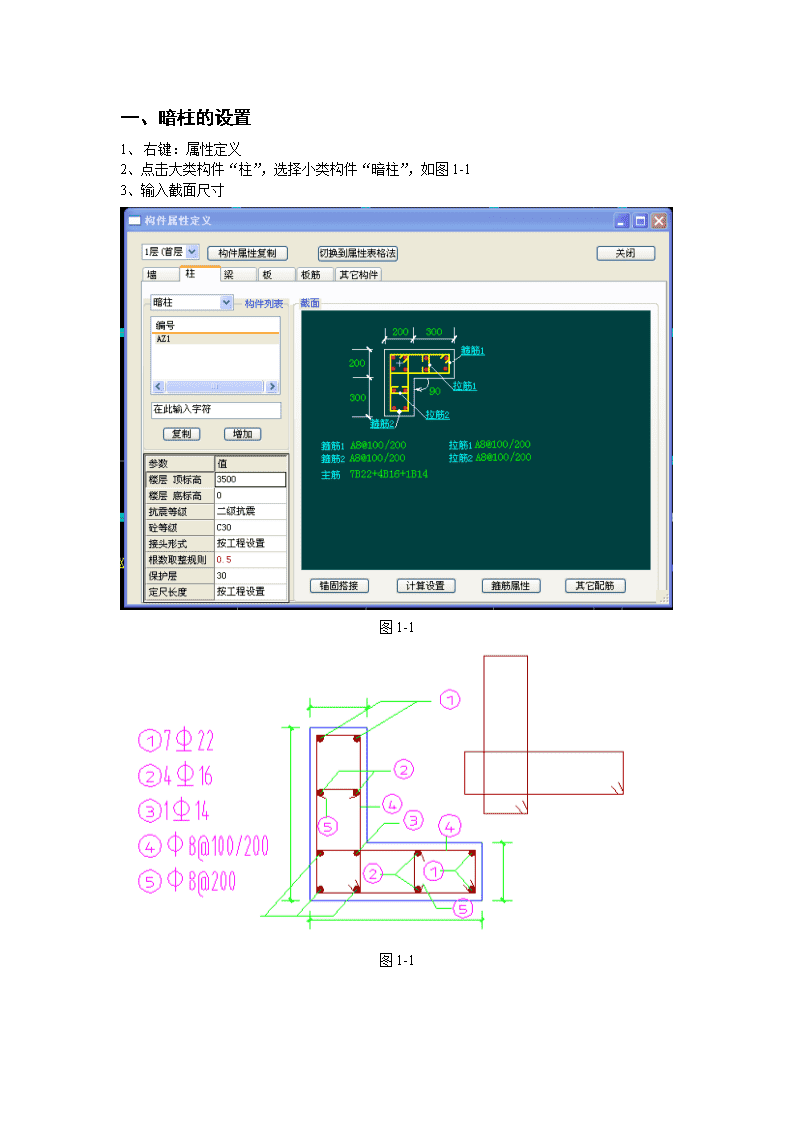

一、暗柱的设置1、右键：属性定义2、点击大类构件“柱”，选择小类构件“暗柱”，如图1-13、输入截面尺寸图1-1图1-1 4、按图1-2输入钢筋数据，其中输入主筋：5、箍筋的输入：点击命令图标，弹出如图1-3对话框，去掉“按总体设置”的“勾”，点击图1-3命令图标，选择，点击的，点击，输入箍筋的数据。输入拉筋的数据，二、墙的设置1、右键：属性定义2、点击大类构件“墙”，选择小类构件“剪力墙”，如图2-13、输入墙体厚度4、输入钢筋参数 拉筋分布筋竖筋图2-1三、基础的设置（一）独立基础1、属性定义1）楼层选择：选择；2）右键：属性定义；3）点击大类构件“基础”，选择小类构件“独立基础”，在图3-1的对话框中输入截面尺寸及钢筋参数； 图3-12、独立基础的绘制1）点击中文工具栏的“基础”，，在属性栏中选择需要绘制的柱子；2）点击“独立基础”命令，捕捉柱子的形心，左键确定，完成基础的绘制，如图3-1。柱形心图3-1 （四）基础梁（地框梁）1、属性定义1）右键：属性定义2、点击大类构件“梁”，选择小类构件“框架梁”，3、输入基础梁的截面尺寸及钢筋参数如图4-1，完成DKL的属性定义。2、基础梁的绘制（按框架梁的绘制方法绘制）（五）基础梁把楼层切换到“基础层”1、属性定义1）右键：属性定义2、点击大类构件“基础”，点击小类构件的下拉选项，选择“基础主梁”，3、输入基础梁的截面尺寸及钢筋参数如图5-1，完成基础梁的属性定义。2、基础梁的绘制（按框架梁的绘制方法绘制）图5-1（六）伐板基础几何属性1、属性定义1）右键：属性定义2、点击大类构件“基础”，点击小类构件的下拉选项，选择“伐板基础”，3、输入伐板基础的底板厚度如图6-1，完成伐板基础的几何参数的属性定义。2、伐板基础的绘制1）点击中文工具栏的“伐板”，点击命令图标； 图6-12）在“工具栏”中选择绘制方法绘制。3、伐板钢筋1）右键：属性定义2）点击大类构件“伐板筋”，点击小类构件的下拉选项，选择需要设置的钢筋形式，输入钢筋参数，如图6-2。 图6-23）伐板钢筋的绘制点击“中文工具栏”的“伐板”，在命令图标中选择布置方法。（七）条形基础（无梁式条形基础）几何属性1、属性定义1）右键：属性定义2）点击大类构件“基础”，点击小类构件的下拉选项，选择“条形基础”，3）在弹出的“属性定义”的对话框中输入“条形基础”的几何尺寸及钢筋参数如图7-1。2、条形基础的绘制1）点击中文工具栏的“基础”，选择命令图标，在的方法进行绘制。 图7-1（八）条形基础（有梁式条形基础）1、点击“工具栏”的“图形构件切换法”，在图8-1的对话框中点击图8-1“工程名称”的“+”，在弹出的对话框中选择“基础层”，点击“基础”，点击“独立基础”，点击界面上方“工具栏”中的，在弹出的如图8-2“构件向导选择”的对话框中，点击选择“条基”，点击“有梁条基”，点击“确定”。1、按“构件属性”对话框（图8-3）输入相关的数据，点击“下一步”； 图8-2 图8-31、输入图8-4所示的相应的几何尺寸及钢筋参数，点击“箍筋属性”； 图8-41、在图8-5的对话框中，去掉“按总体设置”的“勾”，点击“四肢箍”，如图8-6，点击“确定”后变弹出如图8-7的计算成果。 图8-5 图8-6图8-7
