鲁班安装技巧讲解 24页

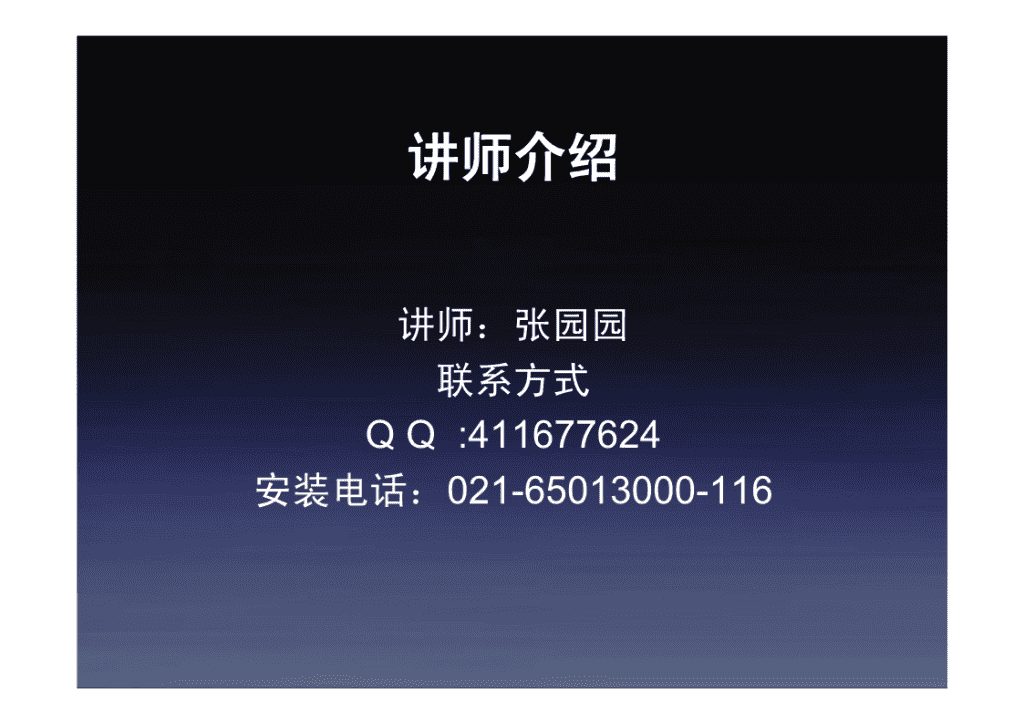

安装技巧讲解 讲师介绍讲师：张园园联系方式QQ:411677624安装电话：021-65013000-116 1,CAD图纸调入被调入的图纸应保持关闭状态 2，图纸调入后，字体消失不见解决办法1，显示图层未显示完全，打开显示图层2，图纸是设计院绘制的时候是用天正画的，装上一个天正8.0插件（有时可能还显示不全）版本越高越好3，在打开CAD图纸未选择相应的字体，选择GBC或是HZTXT这2种4，切换楼层 3，图纸的带基点复制粘贴1，带基点复制 4，设备转化1，一层转化多层，以及基点的选择 5，转化图例表1，图例表转化操作方法，图例表转化不成功转化不成功的解决办法 6，转化电气系统1，转化电电气系统操作方法以及转化不成功的原因 7，@N、@M的运用 8，转化电气管线 9，未转化电气管线的原因软件不支持电气管线转化的几种情况：构件未进行转化，管线不支持进行转化；最大合并距离过小，部分管线不支持进行转化；CAD图纸上管线的折弯点过多，软件不支持进行转化。这时就要根据图纸的实际情况进行不同方式的选择； 10，阻燃导线的转化 11，灯头软管穿线的做法 12，选择布管线的做法“21”快捷命令的运用“D”指定下一点的操作 13，快速生成避雷的方法三个黄色小灯泡的操作手动布置水平避雷带生成斜的避雷带 14，同种回路多种材质的定义 15，上下喷头的做法分两次转化喷头，灵活运用黄色小灯泡，调整标高即可 16，沟槽管道配件的做法 17，喷淋主干管指定不成功的几种原因1、在危险等级转化喷淋管的时候，若指定喷淋管不成功，一般是以下几种原因引起：（1）喷淋的主干管有断开的位置太多，需要把断开的地方逐个连接起来（2）喷淋干管与分支管没有连接起来，需要把没有连接到一起的直观和主管连接起来（3）喷淋主干管的图层有问题，需要删除干管然后再用绘制一遍再次转化即可 18，消火栓节点的做法选择箱连主管后，灵活运用“D”指定下一点 19，管道保温刷漆的做法 20，风口转化1）构件插入点的选择：构件的定位及利用选择布风管命令时风管的连接点作用2）因为实际工程中风口的尺寸不尽相同，但风口转化命令是把CAD构件转化成相同属性的鲁班构件，可以利用构件名称更换命令进行修改3）风口转化时，注意风口楼层相对标高的意义，因为风管具有截面高度，根据工程实际出风情况来确定风口安装高度，如侧风口时，楼层相对标高指风口的中端面相对于本层楼地面的标高。保证风管中端标高和风口标高相同即可 21，天圆地方，来回弯的生成
