lst 3610-1992 桨叶糖蜜混合机 11页

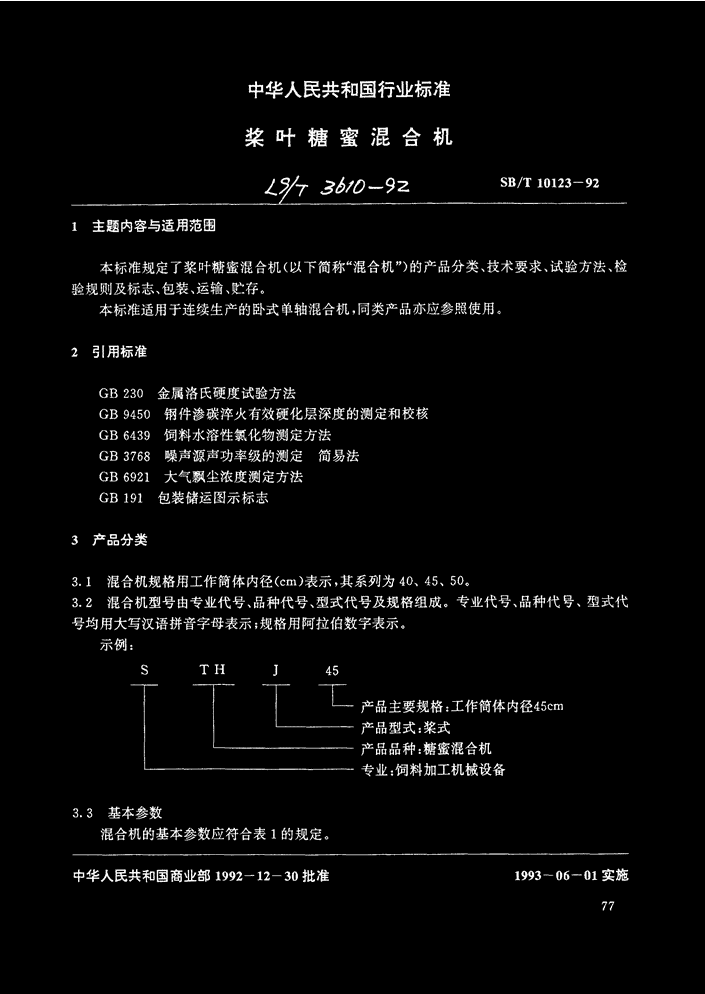

SB中华人民共和国行业标准调整转号：Z湃弓辫z～，z—SB／T10113"--"10126—921992—12—30发布1993—06—01实施中华人民共和国商业部发布 目录SB／T10113—92卧式螺带混合机⋯⋯⋯⋯⋯．五辨⋯溉未⋯⋯⋯⋯⋯⋯⋯⋯⋯．．(1)SB／T10114—92环模制粒机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯”夸够≯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(7)SB，／T10115--92环模制粒机压模⋯⋯⋯⋯⋯⋯⋯“旁加·Z⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(20)SB／T10116—92环模制粒机压辊⋯⋯⋯⋯⋯⋯⋯“z多的声⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(25)SB，／T10117—92锤片粉碎机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯“旁脚⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(29)SB，／T10118--92锤片粉碎机锤片⋯⋯⋯⋯⋯⋯⋯··狮f⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(35)SB／T10119—92锤片粉碎机筛片⋯⋯⋯⋯⋯⋯⋯一狮·6⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(39)SB，／T10120—92辊式颗粒破碎机⋯⋯⋯⋯⋯⋯⋯⋯··园细·尹⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(43)S．B．／T10121—92饲料半自动机械定量打包机⋯⋯⋯··狮8⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(54)SB／T10122--92平模制粒机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯··易如9⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(64)SB／T10123—92桨叶糖蜜混合机⋯⋯⋯⋯⋯⋯⋯⋯一0圳⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(77)SB，／T10124—92辊式碎饼机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯··方参z∥⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(86)SB／T10125—92立式级联颗粒冷却器⋯⋯⋯⋯⋯⋯”宙移艋⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(96)SB．／T10126--92立式矿物盐微粉碎机⋯⋯⋯⋯⋯⋯彦够侈⋯⋯⋯⋯⋯⋯⋯⋯⋯“(104) 中华人民共和国行业标准桨叶糖蜜混合机兰丝兰丝二竺三竺竺：二兰1主题内容与适用范围本标准规定了桨叶糖蜜混合机(以下简称“混合机”)的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于连续生产的卧式荤轴混合机，同类产品亦应参照使用。2引用标准GB230GB9450GB6439GB3768GB6921GB1913产品分类金属洛氏硬度试验方法钢件渗碳淬火有效硬化层深度的测定和校核饲料水溶性氯化物测定方法噪声源声功率级的测定简易法大气飘尘浓度测定方法包装储运图示标志3．1混合机规格用工作筒体内径(cm)表示，其系列为40、45、50。3．2混合机型号由专业代号、品种代号、型式代号及规格组成。专业代号、品种代号、型式代号均用大写汉语拼音字母表示；规格用阿拉伯数字表示。示例：S3．3基本参数混合机的基本参数应符合表1的规定。产品主要规格：工作筒体内径45cm产品型式：桨式产品品种：糖蜜混合机专业：饲料加工机械设备中华人民共和国商业部1992—12-30批准1993～06—01实施77 SB／T10123--92表1型号工作筒体内径cm转速r／min生产率t／h最大配用功率kWSTHJ404010004～57．5STHJ454510008～1215STHJ5050100017～22304技术要求4．1基本要求4．1．1混合机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。4．1．2混合机结构必须适应经加温后粘度低于200CP的糖蜜，最大添加量为10％的要求。4．1．3清理门的结构必须满足工作筒体内部清扫方便的要求。4．1．4进料口应有粉状饲料的流量调节装置。4．2性能要求4．2．1混合机纯工作小时生产率应符合表1的规定。4．2．2混合机生产每吨饲料的耗电量不应超过2kW·h／t。4．2．3混合机混合均匀度变异系数(CV)不应大于10％。4．2．4混合机空载噪声的声功率级不大于100dB(A)。4．2．5混合机工作区的粉尘浓度不应超过10mg／m3。4．2．6混合机空载和正常工作时，轴承温升不应超过30℃，最高温度不应超过70℃。4．2．7混合机负荷程度应大于85％。4．2．8混合机正常运行4000h以后，其性能仍应符合本标准4．2．1和4．2．3的规定。在此工作期间，除制造厂规定的易损件外，其它零部件不应更换。4．3制造要求4．3．1桨叶的工作表面须经渗碳处理，渗碳深度为0．3～o．6ram，表面热处理硬度为HRC56～62。4．3．2工作筒体的内表面应耐腐蚀。4．3．3所有标准件、外购件、外协件以及主要零件的材料均应有合格证书，并经过制造厂检验部门验收合格后方可使用。4．3．4桨叶应成对称重后再进行安装，每对桨叶的质量误差不应超过59。4．3．5转子应经静平衡校验，平衡精度G16级。4．4涂漆要求4．4．1漆层应牢固、平整，不得起皮脱落。施漆后的表面应完整无漏漆。4．4．2漆面光洁、色泽一致，不得有刷纹、流挂、针孔、麻点、桔纹、起皱、迸裂、料粒、泛黄、发白及粘附污点。4．5安全要求4．5．1混合机的传动装置应有防护罩。4．5．2清理门必须设置与电控部分互为联锁的安全装置。78 SB／T10123--924．5．3混合机的电动机应配有完善的起动和过载保护装置，电器应有完善的接地措施，并标有接地符号。4．5．4混合机应有各种必需的安全标志。5试验方法混合机的试验包括静态试验、空载试验和负载试验。5．1试验条件和要求5．1．1试验场地和混合机的安装应能满足试验的要求。5．1．2混合机的操作和测定，均应配备固定的熟练人员。5．1．3试验用的仪器、仪表和量具见(附录A)应在有效使用期内，使用前均应校验合格。5．2静态试验5．2．1本标准4．1．3～4．1．4、4．3．2～4．3．4和4．5．1、4．5．4条按常规方法和目测进行。5．2．2本标准4．4．1条表面涂漆质量，漆膜附着力的测定，用与混合机相同工艺“平行施漆”的样板进行。用双面刀片在漆膜上横竖各划11条线间距lmm，然后用氧化锌橡皮胶贴牢，猛揭一次，方格中漆膜脱落的百分比应小5％，其它项目用目测。5．2．3本标准4．3．1条桨叶表面硬度的测定按GB230的规定进行，渗碳层深度的测定按GB9450的规定进行。5．3空载试验5．3．1本标准4．2．4条的空载噪声的测定按GB3768的规定进行。5．3．2本标准4．2．6条轴承温度用半导体点温计在轴承壳上测定。5．3．3按本标准4．5．2条的要求检查清理门电气装置的联锁功能。5．4负载试验5．4．1试验条件和要求5．4．1．1同本标准5．2．1条的规定。5．4．1．2试验必须和糖蜜添加系统配套进行，该系统应具有流量调节、计量及加温等功能，其添加量的精度为士2％。5．4．1．3试验配方应符合下列要求a．标准配方：采用90％的麦麸和10％糖蜜的混合物，该糖蜜混合物由97％的废糖蜜和3％的氯化钠组成；b．麦麸的粉碎粒度应全部通过2．5mm分析筛，1．25mm分析筛筛上物不得大予20％。C．糖蜜混合物的加热温度为32℃～38℃，其粘度应低于200CP；d．试验若采用其它配方，必须在报告中加以说明。5．4．1．4试验应在满负荷条件下进行，先预试10min，待调至正常工作状态时，再开始测定和记录，试验过程中除必须的操作外，应尽量少调节、变动。5．4．1．5试验中电动机平均输出功率不得超过标定功率的10％。5．4．2负载试验测定项目和方法5．4．2．1纯工作小时生产率的测定a．在混合机正常生产情况下从出料口计时取样；b．取样不少于3次，每次取样间隔时间不少于5min，取样量不少于100kg；79 SB／T10123--92c．按公式(1)计算纯工作小时生产率E一[(Q。+Q：+⋯⋯Q。)／(T1+T。+⋯⋯T。)]×60／1000⋯⋯⋯(1)式中：E——纯工作小时生产率，t／h；Q——样品质量，kg；T——取样时间，rain。5．4．2．2本标准4．2．2条吨料电耗按公式(2)计算Gn=Gnz／1000Q。⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2)式中：Gn——吨料电耗，kW·h／t；Gnz——测定时间的耗电量，kW·h；Qz——测定时间的产量，kg。5．4．2．3本标准4．2．3条混合均匀度的测定a．试验至少重复三次，并在每个试验时间内从混合机的出料处取出lo份以上样品，每份样品重5009；b．试验时间为物料在机内平均滞留时间的三倍以上；c．用氯离子浓度法测定混合均匀度，其方法按GB6439的规定进行；d．按公式(3)、(4)、(5)计算变异系数(CV)：M=乏X／N⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3)s=／e∑(x—N)2]／(N一1)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4)CV(％)一(S／M)×100⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(5)式中：M——全部样品的平均值；N——一次试验中取的样品数；X——每个样品的测量值；S——以正态曲线为基础的样品的标准差；CV——变异系数。e．将测定计算结果记入表2。表2次别化验精度化验样品质量g化验方法l23化验10个样品所得的示踪剂含量的并异系数CV——化验的示踪剂——化验员——5．4．2．4负荷程度按公式(6)计算电动机的负荷程度。Tlf=(Nf·1／Ne)×100％⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(6)式中：咄——电动机负荷程度，％；80 SB／T10123--92N，——功率表读数功率，kW；Ne——电动机额定功率，kW；1}——电动机效率。5．4．2．5轴承温度的测定同本标准5．3．2条。5．4．2．6本标准4．2．5条粉尘浓度的测定按GB6921的规定进行。5．4．z．7将试验测定结果分别记入表3和表4。型号及规格：试验地点：表3性能试验测定记录表I制造单位：测定日期：～三≯≤二测定次数测定项目～＼1234平均试验电压V空载转速r／min负载转速r／rain负载功率kW耗电量kW·h吨料电耗kW·h／t取样时间min样品质量kg纯工作小时生产率t／h负荷程度％混合质量CV％糖蜜添加量％糖蜜添加精度％电动机标定功率kW电动机标定效率％测定人：记录人：81 SB／T10123--92表4型号及规格：性能试验测定记录表I制造单位：试验地点：测定时期：测点空载负载12噪声3dB(A)456轴承温度℃空载负载开始左终止温升开始右终止温升粉尘浓度mg／m3测定人：记录人：5．4．2．8本标准4．2．7条的测定在使用单位生产过程中进行。6检验规则6．1混合机的检验分出厂检验和型式检验。6．2出厂检验6．2．1每台混合机须经制造厂检验部门检验合格，并发给产品合格证书方可出厂。6．2．2出厂检验项目为本标准5．2～5．3条。6．3型式检验6．3．1有下列情况之一，应进行型式检验；a．新产品或老产品转厂生产的试制定型鉴定；b．正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：c．正常生产时每隔三年，应周期性进行一次检验；d．产品停产两年以上，恢复生产时；e．出厂检验结果与上次型式检验有较大差异时；82 SB／T10123--92f．国家质量监督机构提出进行型式检验的要求时。6．3．2型式检验应在出厂检验合格的产品中进行，每次随机抽取一台。6．3．3缺陷的分类及分组被检项目质量不符合本标准技术要求的均称为缺陷，按其对产品质量的影响程度，分为重缺陷和轻缺陷，重缺陷分为A组、B组，轻缺陷分为C组，缺陷分类见表5。表5缺陷分类项缺陷名称类组1纯工作小时生产率A重2混合均匀度1安全装置缺2吨料电耗B陷3负载噪声4粉尘浓度1负荷程度轻2轴承温度缺C3涂漆质量陷4标志与包装6．3．4型式检验的内容应包括表5的全部内容。6．3．5判定规则6．3．5．1不合格判定数A组缺陷的不合格判定数为1项；B组缺陷的不合格判定数为2项；C组缺陷的不合格判定数为3顷；B组和C组的不合格判定总数为3项。6．3．5．2被检项目的不合格项数小于本标准6．3．5．1条的规定时，该批产品定为合格品。6．3．5．3被检项目的不合格项数等于或大于本标准6．3．5．1条规定时，应抽取加倍数量的样机对不合格项目进行复验，并重新确定不合格判定数：重缺陷的不合格判定数为l项；轻缺陷的不合格判定数为2项。6．3．5．4每台复验的样机，其不合格项数均小于本标准6．3．5．3条规定时，该批产品定为合格品。6．3．5．5复验的样机中有一台的不合格项数等于或大于本标准6．3．5．3条的规定时，该批产品定为不合格品。83 SB／T10123--926．3．6型式检验允许在使用单位中进行。7标志、包装、运输、贮存7．1标志7．1．1混合机应有润滑、旋转方向等醒目的标志。7．1．2混合机应在明显的位置，固定产品标牌，并标明下列内容：a．制造厂名称；b．产品名称及型号；c．主要技术参数；d．产品编号；e．制造日期。7．2包装7．2．1混合机及其部件的包装应符合下列规定：a．外露加工表面、附件和备件应采取防锈措施；b．包装必须有防雨、防潮措施；c．包装箱上应按GB191的规定标明重心位置、重量、外形尺寸等；d．包装必须牢固可靠，并符合运输部门的要求。7．2．2随机包装的文件有：3．使用说明书；b．产品合格证，并有检验员签字；C．装箱单。7．3运输运输过程中的吊卸、装载，应注意包装箱上的包装储运标志，尤应注意箱上的重心标志，防止倾倒、碰撞。7．4贮运7．4．1混合机在室内存放时应有良好的通风和防潮设备。7．4．2混合机露天存放时底部应垫支承物，并应有防雨设施。84 SB／T10123--92附录A试验用主要仪器、仪表、设备和量具(参考件)配电盘(装有三相电度表、电压表、电流表、三相功率表)，仪表精度不低1级粘度计-4-_5％(牛顿液体)半导体点温计(0---100℃)水银温度计(O～100℃)声级计按GB3768中4．1条的要求选用，(精度士0．2dB)转速表(精度±lr／min)秒表(精度1／100秒)粉尘采样器台秤(i00kg、精度0．001kg)天平(2509、感量0．0019)分析天平(感量0．00019)液体添加系统(含泵、流量计、流量调节器、温度调节装置、压力表等附件)附加说明：本标准由中华人民共和国商业部提出并归口。本标准由上海市饲料科学研究所负责起草。本标准起草人张少军、沈金棠。85个个只只只只只只台台台套1l1l1l1l123456789∞n他A
