洛阳贝尔电气PLD2008A3说明书.pdf 20页

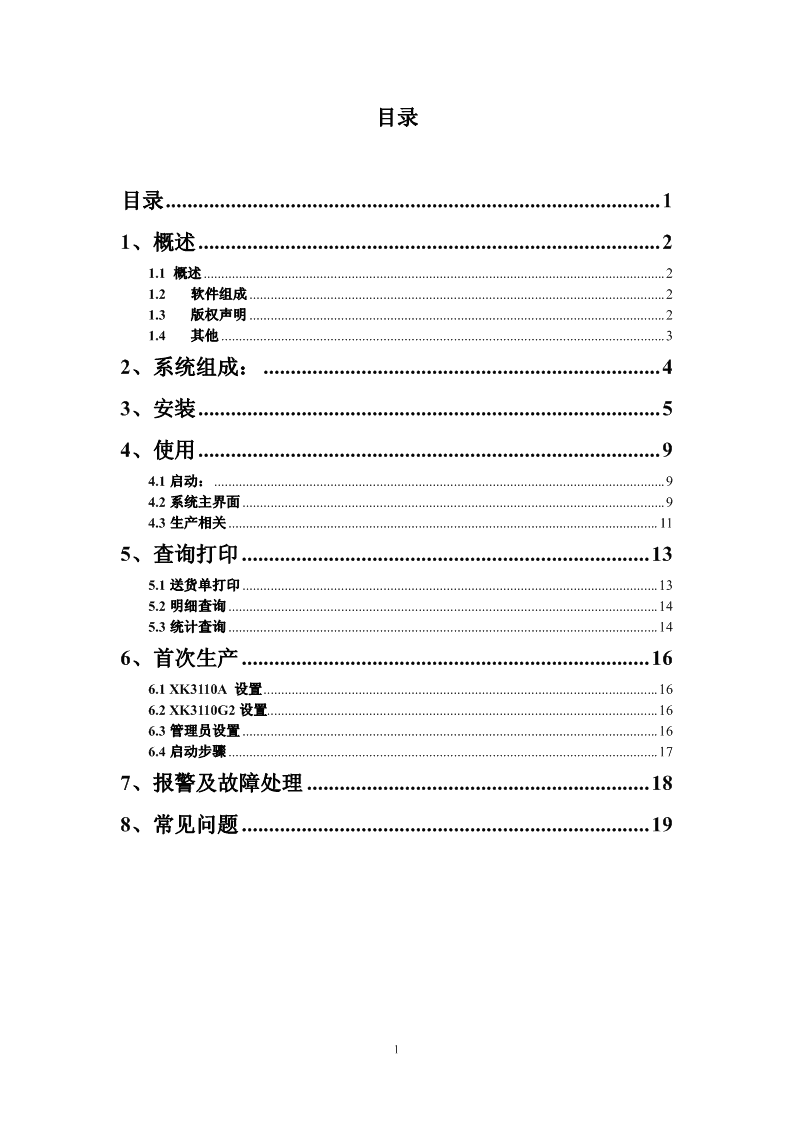

目录目录...........................................................................................11、概述.....................................................................................21.1概述...................................................................................................................................21.2软件组成......................................................................................................................21.3版权声明......................................................................................................................21.4其他..............................................................................................................................32、系统组成：.........................................................................43、安装.....................................................................................54、使用.....................................................................................94.1启动：................................................................................................................................94.2系统主界面........................................................................................................................94.3生产相关..........................................................................................................................115、查询打印...........................................................................135.1送货单打印......................................................................................................................135.2明细查询..........................................................................................................................145.3统计查询..........................................................................................................................146、首次生产...........................................................................166.1XK3110A设置................................................................................................................166.2XK3110G2设置...............................................................................................................166.3管理员设置......................................................................................................................166.4启动步骤..........................................................................................................................177、报警及故障处理...............................................................188、常见问题...........................................................................191 1、概述1.1概述首先，非常感谢您选用洛阳贝尔东方电气有限公司设计研发的PLD2008A3型混凝土生产自动控制系统！洛阳贝尔东方电气有限公司是一家专业从事开发、制造称重控制系统、称重显示控制器的高科技公司，通过国家CMC计量认证。自主开发设计的《PLD2008配料自动控制系统》是面向工业配料自动化应用的系列软件及解决方案。控制系统为多家机械厂商配套，覆盖混凝土、饲料、冶金、稳定土、沥青、耐火材料、陶瓷等多种行业应用。我们具有丰富的称重配料设计经验和先进的技术，为您提供优质的控制单元及整套解决方案。PLD2008A型混凝土生产自动控制系统应用于混凝土全自动生产控制，产品覆盖不同应用档次，已经广泛应用到全国各地的商品混凝土搅拌站（楼），并出口到国际市场。PLD2008A3型混凝土生产自动控制系统（以下简称PLD2008A3）是PLD2008A型混凝土生产自动控制系统的一个子系列，产品具有流程画面生动、硬件结构模块化、操作维护简单等特点，可快速学习并应用到生产中。1.2软件组成PLD2008A3软件包括《PLD2008A3型混凝土生产自动控制系统》、辅助工具软件《PLD2008A2单据编辑器》、FastReport编辑器及数据库压缩软件。其中辅助工具软件可选配安装。PLD2008A3软件可为客户量身定制，并不断推出新版本，欢迎访问我们的网站www.lybe.cn，获取更多更新的产品资讯。1.3版权声明《PLD2008A3型混凝土生产自动控制系统软件》包括计算机软件，并可能包括与之相关的媒体和任何的印刷材料，以及联机的电子文档。软件版权归洛阳贝尔东方电气有限公司所有，适用版权法及其他知识产权法及条约的2 保护。1.4其他²XK-3110G2型仪表是搅拌站的控制核心，XK-3110G2型仪表可脱离计算机独立工作控制全线自动生产，PLD2008A3主要负责生产调度和查询打印报表等详细信息。²计算机感染病毒或由于非工作软件造成的故障，不会影响生产，只有报表部分不能查看。²在系统运行时，请按正确的操作步骤进行操作，否则可能造成非法操作，引起不必要的损失。3 2、系统组成：PLD2008A3系统主要组成有计算机、XK-3110G2型管理仪表（1块）、XK-3110A-SE配料控制器（4块），其连接图如下所示。4 3、安装双击光盘上的“setup.exe”，开始安装进入如下界面，单击【Next>】，5 单击【Yes】，单击【Next>】，6 单击【Next>】，单击【Next>】，7 单击【Next>】，单击【Next>】，8 单击【Finish】。安装完成。4、使用4.1启动：双击桌面上图标；出现如下用户登陆对话框，输入用户名和密码；单击确定或回车。若用户名及密码正确，则可以进入控制系统。4.2系统主界面进入系统后，主界面展示了整个混凝土生产的工艺动画，如下图9 Ⅰ菜单管理员权限的登陆用户可以进入任意菜单，非管理员权限登陆时，部分菜单或子菜单将灰化，禁止操作。①用户用户菜单如下图所示：②系统③打印设置④串口10 ⑤帮助Ⅱ工具栏Ⅲ任务栏第一栏：显示串口是否打开及打开属性。第二栏：显示通讯是否正常。第三栏：显示当前日期/时间。第四栏：显示是否自动运行。第五栏：显示当前控制系统的工作状态。第六栏：显示当前的操作员名称。4.3生产相关I、控制参数：点击工具栏“参数”可以修改控制参数。控制参数包括：搅拌系统，搅拌机卸砼时间、骨料送料时间、骨料投料时间和粉料延迟投料时间。还有XK-310G2仪表液晶背光设置。11 II、配方管理点击菜单【配方】->[管理]或工具栏“配方”可以进入配方管理。操作说明：点击列表可以选择数据库中的数据到编辑框。“添加”按钮：清楚所有编辑框，可以输入新配方信息。“删除”按钮：删除选中配方。“保存”按钮：保存当前编辑框中的配方信息到数据库，配方列表中将会立即跟新。“关闭”按钮：关闭配方管理对话框。注：“*”位置内容必须填写，才能保存到配方数据库。III、计划点击工具栏上“计划”按钮进入计划管理。点击列表可以选择数据库中的数据到编辑框。“添加”按钮：清楚所有编辑框，可以输入新配方信息。“删除”按钮：删除选中的计划。“保存”按钮：保存当前编辑框中的计划信息到数据库，计划列表中将会立即跟新。“关闭”按钮：关闭计划管理对话框。注：“*”位置内容必须填写，才能保存到计划数据库。按钮直接进入“配方管理”界面，选择配方后点击确定按钮，通过其它方式进入“配方管理”界面时，确定按钮是不可见的。计划中配方可以微调，只保存到计划中，但不保存到配方中。12 5、查询打印5.1送货单打印自动打印：选择菜单栏上的打印设置，自动打印打上勾。每车生产完成系统会自动打印送货单数据。手动打印：选择工具栏上的送货单。进入如下对话框。列表中可以选择历史送货单打印。也可以修改，编辑。打印内容以编辑框中内容为准。点击打印按钮开始打印。送货单格式为本公司自行开发的送货单格式，编辑方法详见PLD2008A2报表编辑器，报表文件为“*.brp”格式，文件模板与应用程序相对路径为“..Brpbill.brp”，您可以使用本软件附带的报表编辑器，编辑自己的报表表单格式。13 5.2明细查询单击工具栏上的“”按钮进入明细查询界面。界面如下图所示。左边可以选择过滤条件，单击“”按钮查询自己需要的数据。查询出数据后可以单击工具栏上的打印或预览来打印。5.3统计查询14 单击工具栏上的“”按钮进入统计查询界面。界面如下图所示。左边可以选择过滤条件，单击“”按钮查询自己需要的数据。查询出数据后可以单击工具栏上的打印或预览来打印。15 6、首次生产6.1XK3110A设置骨料称:[Ca]设置为[01],[Cb]设置为[0],[Cn]设置为[On],[nn]设置为[01],[PP]设置为[0].粉料称:[Ca]设置为[02],[Cb]设置为[0],[Cn]设置为[On],[nn]设置为[01],[PP]设置为[0].水称：[Ca]设置为[03],[Cb]设置为[0],[Cn]设置为[On],[nn]设置为[01],[PP]设置为[0].添加剂称：[Ca]设置为[04],[Cb]设置为[0],[Cn]设置为[On],[nn]设置为[01],[PP]设置为[1].6.2XK3110G2设置1.称数量设置2.1号称属性设置2号、3号和4号称属性设置与1号相同。6.3管理员设置I、系统组态：使用管理员权限登陆后，单击菜单【系统】->[组态]进入“系16 统组态”界面，系统组态界面如下。您可以设置搅拌机限位是否使用。II、物料名单击【系统】->[物料名]，进入物料名设置。如下图所示，填写物料名后确定即可。生产工艺画面及配方、报表等立即跟新。6.4启动步骤第一步、检查参数，如控制参数。第二步、设置配方、计划。第三步、选择车次信息。第四步、最后点击“启动”按钮。17 7、报警及故障处理故障1、串口打开失败，任务栏第一栏显示串口打开状态。处理方法：如果当前使用串口被其它应用程序占用，则需要关闭应用程序，并关闭控制系统重新启动。或使用具有管理员权限的用户登陆，点击菜单栏中的【串口】->[设置]，选择其它串口。2、通讯故障，任务栏第二栏显示通讯状态，若有通讯故障，第二栏会有灯闪烁。若串口打开失败，则按如上处理。若串口打开成功，则检查计算机连接XK-3110G2仪表的通讯线是否插牢或短线。18 8、常见问题问题1：不能启动生产？答：①XK-3110G2报警灯是否闪烁，如果闪烁说明现在有故障，无法启动，请排除故障后再重新启动。②计算机与XK-3110G2仪表通讯是否有故障，若有故障请检查串口及连接线是否正确③是否设置选择了计划及车次信息。问题2：爬斗已满（骨料投完料），但不提升？答：①如果是不预提升，请检查爬斗预提升时间是否设置为“0”。请分清“预提升”和“提升”的概念。②爬斗上限位触点因为损坏或其它原因已经进入XK-3110G2输入端，XK-3110G2认为已经到达上限。③粉料称或水称或外加剂称没有完成配料。④搅拌机没有运转信号没有进入XK3110G2输入端。⑤搅拌机门没有完全关闭。⑥搅拌机与爬斗不在同一个盘数（即爬斗上个盘次投的料，搅拌机搅拌后还没有卸出）。问题3：爬斗不到下限位，骨料就投料，造成骨料投在坑内？答：①爬斗下限位触点因为损坏或其它原因已经进入XK-3110G2输入端，XK-3110G2认为已经到达下限，且爬斗与骨料在同一个盘次。问题4：搅拌机不卸砼？答：①XK-3110G2的输入端子（允许卸砼），没有闭合进入仪表。这是仪表会认为不允许卸砼。②爬斗或粉料称或水称或外加剂称没有投完料。③搅拌时间没有到，请检查搅拌时间是否太长。19 ④搅拌机门卡住或空压机没开没有气压，XK-3110G2仪表已经送出开门，但不能打开。⑤计算机上的“卸砼允许”和XK-3110G2仪表的输入端子“卸砼允许”不同。端子已短接并且计算机也允许卸砼，才会卸砼。如果是计算机由于中病毒或其它原因不能工作，在XK-3110G2仪表上也可以清除计算机的禁止标记---在XK-3110G2仪表的常规界面按住取消按钮1秒钟，标记便会清除。这是计算机影响到全自动配料的唯一标记，除此之外，计算机崩溃或损坏都不会影响您的全自动生产，只是不能查询报表记录。20
