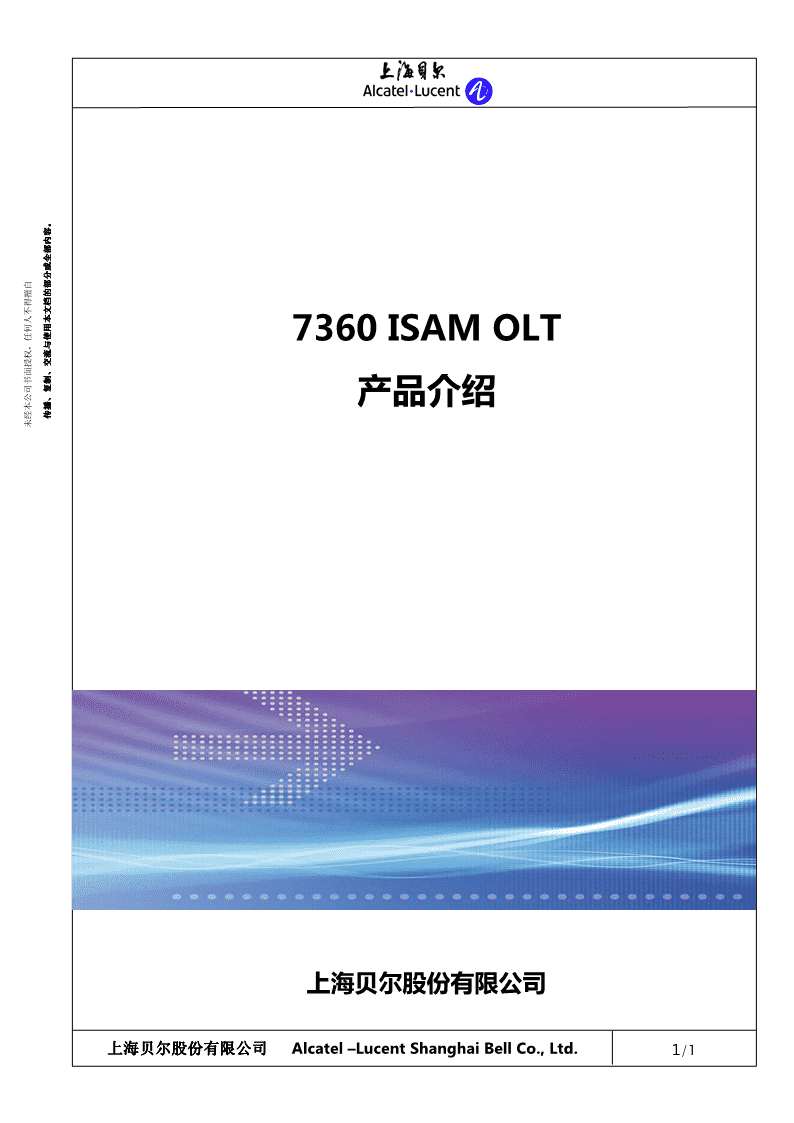

上海贝尔 7360 ISAM Fx产品介绍 19页

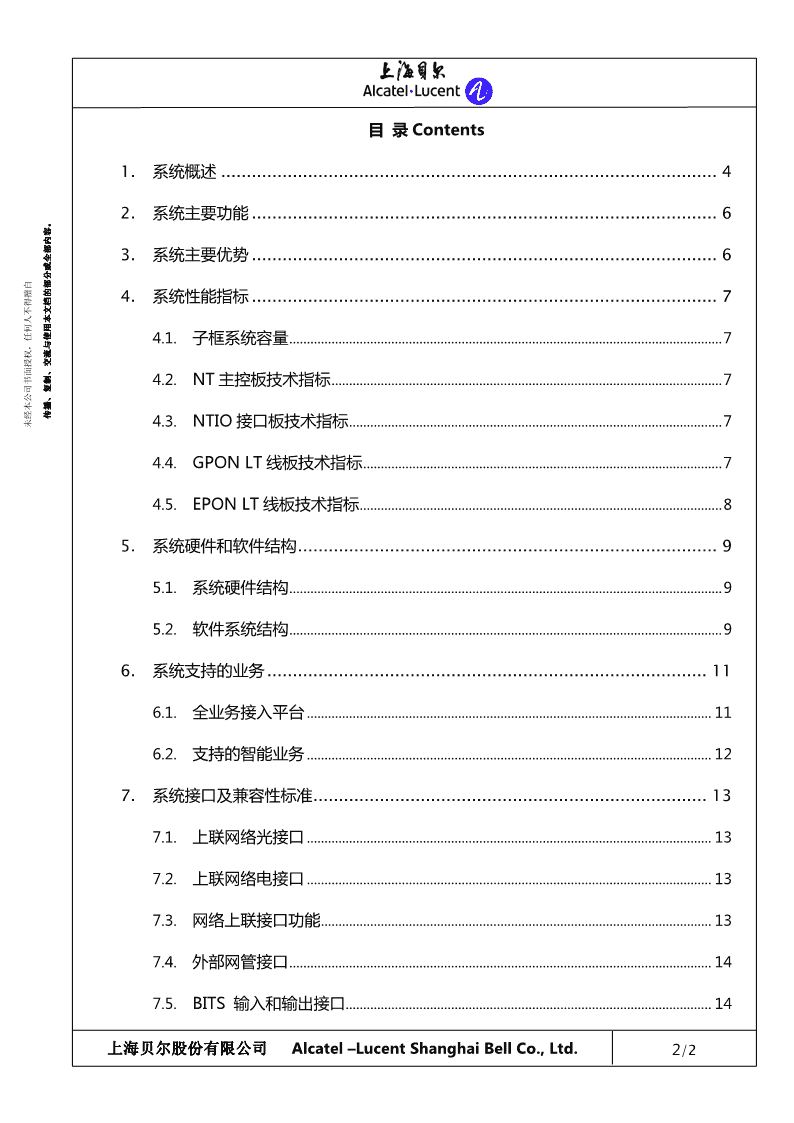

。7360ISAMOLT交流与使用本文档的部分或全部内容、复制、产品介绍传播未经本公司书面授权，任何人不得擅自上海贝尔股份有限公司上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.1/1 目录Contents1.系统概述.................................................................................................42.系统主要功能...........................................................................................6。3.系统主要优势...........................................................................................64.系统性能指标...........................................................................................74.1.子框系统容量...........................................................................................................................7交流与使用本文档的部分或全部内容、4.2.NT主控板技术指标...............................................................................................................7复制、传播未经本公司书面授权，任何人不得擅自4.3.NTIO接口板技术指标..........................................................................................................74.4.GPONLT线板技术指标......................................................................................................74.5.EPONLT线板技术指标.......................................................................................................85.系统硬件和软件结构..................................................................................95.1.系统硬件结构...........................................................................................................................95.2.软件系统结构...........................................................................................................................96.系统支持的业务......................................................................................116.1.全业务接入平台...................................................................................................................116.2.支持的智能业务...................................................................................................................127.系统接口及兼容性标准.............................................................................137.1.上联网络光接口...................................................................................................................137.2.上联网络电接口...................................................................................................................137.3.网络上联接口功能...............................................................................................................137.4.外部网管接口........................................................................................................................147.5.BITS输入和输出接口........................................................................................................14上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.2/2 7.6.SynchE同步以太网输入/输出接口.............................................................................147.7.PPS+ToD输入/输出接口...............................................................................................147.8.电源接口.................................................................................................................................14。8.可靠性设计及环境适应性.........................................................................148.1.安全设计标准........................................................................................................................148.2.OLT环境条件.......................................................................................................................15交流与使用本文档的部分或全部内容、8.3.EMC/ESD设计....................................................................................................................15复制、传播未经本公司书面授权，任何人不得擅自8.4.环保设计.................................................................................................................................159.操作维护管理.........................................................................................159.1.管理功能.................................................................................................................................169.2.OAM&P操作、管理、维护和配置.............................................................................1610.缩写或术语........................................................................................16上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.3/3 1.系统概述7360ISAM是第三代具有应用使能机制的OLT系统，其功能远远强于第一代的互联网接入平台和第二代的三重播放接入平台系统，是“三网融合”全业务接入的最佳选择。。7360ISAMOLT系统可满足第三次宽带浪潮的要求：
融驻地客户、商业客户和移动基站接入于统一的IP/以太网/MPLS接入平台交流与使用本文档的部分或全部内容、
应用感知和用户智能提升了宽带接入网络的价值复制、传播未经本公司书面授权，任何人不得擅自
可为每用户提供50Mb/s甚至更高的接入带宽7360ISAMOLT平台可满足运营商对多业务接入、多FTTx部署场景、多种PON接入技术融合的要求。7360ISAM能够集GPON,10GGPON,EPON,10GEPON,P2P和VDSL2等多种接入（点对多点、点对点、DSL）于同一平台，这给运营商的部署带来极大的灵活性，运营商不会被局限于某一种技术，运营商可以选择任意一种接入技术应用于任意一种应用场景和部署任意一种业务。同时运营商可通过这一融合平台极大的降低CAPEX和OPEX,无需在那些独立的平台上继续投资，减少库存和多系统的运维管理。7360ISAM可提供更强大的处理能力、更高密度的线卡和端口，在同一平台服务更多的用户，同时提供更高的接入带宽。7360ISAM可提供业内最强处理能的主控板，以及业务最高端口密度的GPON、10GGPON、EPON,10GEPON和VDSL2线卡，是全球主流运营商首选的接入平台。上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.4/4 7360ISAM可提供符合ITU/FSANG.984标准、下行2.5Gb/s、覆盖20公里范围、采用标准的OMCIONT管理接口、强大的QoS能力的GPON接入能力。7360ISAM可平滑的与传统的PSTN语音网和RF视频网络集成在一起，满足特定客户的要求；同时。7360ISAM支持P2P点对点网络，可满足商业客户的要求，为运营商带来新的业务收入。7360ISAM是一个真正满足“绿色环保”的接入平台，xPON无源光网络的部署可交流与使用本文档的部分或全部内容、比现有的铜线接入网络降低40％～60％的OPEX。另外7360ISAM采用多种先进的绿复制、传播未经本公司书面授权，任何人不得擅自色环保技术，如低功耗线卡、高集成度SoC芯片、优化线路等。7360ISAM解决方案主要包括以下一些设备：
OLT:分组光线路终端,负责用户的数据以及IP视频业务接入
ONU/MDU:光网络终端,是位于用户端的终端设备
EMS：网元管理系统,包括5528WAM/5520AMSInternetIPTVNGNvoice20/60kmFTTHSFU/HGU5528WAM/5520AMS7750IP/MPLSSR7360ISAMFXOLT1:64/1:128分光7450VPLSESS2.5Gb/sFTTOGigE10GigE1.25Gb/sSFU/SBUWDMClass5voiceGR303VGFTTBEDFARF可选MDU/MTU传输波长Video上行数据1310nm下行数据1490nm下行RF视频1550nm7360ISAM产品网络结构示意图上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.5/5 2.系统主要功能
无阻塞系统架构和分布式处理机制
高密度的接入节点，支持最多16个线卡业务槽位。
主控板支持多种运行模式：单板、主备切换、负载分担
支持多种线卡：GPON,EPON,P2P,10GGPON,10GEPON,VDSL2
支持多种语音标准：SIP，H.248等交流与使用本文档的部分或全部内容、
支持高精度时钟和多种同步技术：同步以太网、BITS,NTR,IEEE1588V2复制、传播未经本公司书面授权，任何人不得擅自
支持MPLS技术
支持IPv6
支持多种L3路由协议（OSPF,BGP等）
支持嵌入式OTDR在线断点监测功能
内置业内首创的应用使能AE处理芯片3.系统主要优势
统一的平台－支持多种技术、多种业务、多种FTTx部署场景
开放的平台－支持多运营商在同一平台提供各自的业务
灵活的平台－支持多种线卡灵活满足全业务部署要求
平易的平台－针对不同的接入技术采用相同的业务配置流程
全能的平台－同一平台可同时满足公客、商客和移动基站的接入要求
升级的平台－支持从标准容量到中等容量到大容量平台升级
简化的平台－支持通过MPLS技术简化网络管理、统一业务转发
绿色的平台－满足绿色环保和节能减排的技术要求上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.6/6 4.系统性能指标4.1.子框系统容量。为满足运营商不同应用场景的部署要求，7360ISAM系列可提供多款OLT产品。交流与使用本文档的部分或全部内容、复制、传播未经本公司书面授权，任何人不得擅自上述三款OLT分别可支持16、8、4个业务槽位，所有板卡通用。4.2.NT主控板技术指标
FANT-F可提供4个GE/10GEXFP上联口及1个10/100/1000BASE-T接口
支持2块FANT-F主控板
可选支持BITS输入/输出，1PPS+ToD，同步以太网接口
内置应用使能处理芯片4.3.NTIO接口板技术指标
可提供8个GE上联口
OLT支持1块NTIO接口板4.4.GPONLT线板技术指标
NGLT-A线卡支持有8个符合ITUG.984.X标准的GPON端口上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.7/7
线路速率:下行2.5Gbps，上行1.25Gbps
上下行波长:1310nm/1490nm
支持ClassB+和ClassC+SFP可插拔光模块。
支持20km网径，最远可达60km(采用ClassC+光模块时)
支持最大1:128分光比(采用ClassC+光模块时)
支持1550nmRF视频叠加波长交流与使用本文档的部分或全部内容、
支持RSSI功能可实时测量光模块功率、电压、温度和偏转电流等复制、传播未经本公司书面授权，任何人不得擅自
可选支持OTDR功能的光模块4.5.EPONLT线板技术指标
FPLT-A线卡支持有8个符合IEEE802.3相关标准的EPON端口
线路速率:下行1.25Gbps，上行1.25Gbps
上下行波长:1310nm/1490nm
支持1000Base-PX20和1000Base-PX20+可插拔光模块
支持20km网径
支持最大1:64分光比(采用1000Base-PX20+光模块时)
支持1550nmRF视频叠加波长
支持RSSI功能可实时测量光模块功率、电压、温度和偏转电流等
可选支持OTDR功能的光模块上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.8/8 5.系统硬件和软件结构5.1.系统硬件结构在7360ISAMOLT中，子框满配置为1块NTIO,2块NT和16块LT板。。MngtInterface(s)LT#1LT#2NT-A(FANT-F)NTIO-AUplinkPowerUnit交流与使用本文档的部分或全部内容Interfaces、NT-NTNTIOMngtAlarmIOboard复制Interfaces、传播未经本公司书面授权，任何人不得擅自NTIO-BNT-B(FANT-F)LT#N-1MngtInterfacesLT#N7360ISAMOLT背板系统架构5.2.软件系统结构上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.9/9 7360ISAMOLT软件结构如图所示，7360ISAM软件模块可分为五个部分:平台&硬件驱动、通讯和管理协议、。封装、应用和管理协议。5.2.1.平台&硬件驱动平台软件部分包括NT软件平台和LT板上的软件平台。平台部分软件主要包括以下交流与使用本文档的部分或全部内容、部分：复制、
操作系统:任务调度、控制、信号传递、内存管理以及提供软件调试支持。传播未经本公司书面授权，任何人不得擅自
平台服务:数据管理、内存管理、文件系统管理、跟踪调试、错误处理、板间通讯
基本的I/O驱动:串口、以太网口、FLASH接口
硬件封装子层:BSP,以及硬件相关的封装子层,ELT主要包括PONMAC以及以太网交换硬件驱动软件；
环境相关的控制子层:环境温度监控、LED控制、风扇控制5.2.2.通讯和管理协议通讯和管理协议包括以下基本的通讯和管理协议:
通讯协议架构:TCP/IP协议栈、内部OAM栈、telnet、TFTP、FTP
软件管理:软件包选择激活，冗余NT软件同步
网元管理:SNMP代理、alarm/trap日志报告,MIB接入机制
TL1/CL1:命令解析和响应5.2.3.服务和管理应用程序服务部分主要包括:上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.10/10
核心服务:错误与性能监控、告警管理
安全服务:OAM信息以及用户业务的authenticationandauthorization，包括本地和基于RADIUS的authentication。。
设备管理:机框以及板级设备管理，设备、业务的当前状态以及冗余控制
接口管理:PON物理层管理,Ethernet端口的管理，为高层管理软件提供状态以及可用性状态。交流与使用本文档的部分或全部内容、复制、传播5.2.4.应用部分未经本公司书面授权，任何人不得擅自应用部分软件基于IP的不同子系统构成，包括PON相关的接入控制、用户业务配置：
802.1x安全管理:用户authenticationandauthorization控制
VLANbridge管理:用户数据在PON端口以及网络端口间的路由管理
DHCPreplay:管理DHCP连接建立、控制
ARPproxy:维护IP-MAC绑定
IGMP管理:用户基于IP的视频连接建立和传输管理
QoS管理:控制802.1pmarking/remarking;业务流分类;DSCP到1p的映射
GPON管理:OAM管理;业务的映射,端口的映射管理6.系统支持的业务6.1.全业务接入平台
多媒体三重播放业务
高速互联网接入（.HSI）
语音上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.11/11
商客接入
基站回程。6.2.支持的智能业务
高性能三级复制架构组播业务，IGMPProxy，频道快速切换
对协议感知的cross－connect交流与使用本文档的部分或全部内容
IP和MAC地址防欺骗功能、复制、
恶意IP地址过滤功能传播未经本公司书面授权，任何人不得擅自
基于协议的VLAN映射功能
IPQoS
IPOAM
基于协议的智能网桥功能
对协议感知的VLANcross－connect转发功能
VLANcross－connect透传功能
IP路由
针对驻地用户和商业客户的VLANstacking功能
插入Option82信息的DHCP中继功能
以太网802.1X端口鉴权功能
PPP线路标识：PPP中继功能
支持H.248和SIP语音业务上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.12/12 7.系统接口及兼容性标准7.1.上联网络光接口
FE100Base－FX单模和多模全双工。
FE100Base－FXSFP模块29dB40km
GigE1000Base－SXSFP模块LC接口全双工850nm500m
GigE1000Base－LXSFP模块LC接口全双工1310nm10km交流与使用本文档的部分或全部内容
GigE1000Base－EXSFP模块LC接口全双工1310nm40km、复制、
GigE1000Base－ZXSFP模块LC接口全双工1550nm80km传播未经本公司书面授权，任何人不得擅自
10GigELXSFP+模块全双工1310nm10km7.2.上联网络电接口
FE/GE10/100/1000Base－TXRJ-45全双工，自适应7.3.网络上联接口功能
支持VLANstacking（QinQ）
支持RTSP(快速生成树协议)
支持MSTP(多生成树协议)
支持802.3adLACP功能（链路聚合控制协议）
支持以太网环连接
支持PPP连接到一个或多个系统
采用标准的SFP可插拔光模块
支持上联端口保护
NT主控板支持冗余保护方式（主备切换、负载分担）上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.13/13
支持RIP,RIPV2,OSPF等IP路由协议7.4.外部网管接口。
RS－232串口，支持本地TL1网管
100Base－TX，支持SNMP，WebGUI，远程TL1，CLI网管交流与使用本文档的部分或全部内容7.5.BITS输入和输出接口、复制RJ45接口,120欧姆阻抗匹配,满足ITU-TG.703要求.、传播未经本公司书面授权，任何人不得擅自7.6.SynchE同步以太网输入/输出接口NT面板上和NTIO面板上的任一接口1000Base-FXor10000Base-FX.7.7.PPS+ToD输入/输出接口RJ45接口,符合EIA/TIA-422(RS422)信号电平.7.8.电源接口
40/60VDC电源
双电源输入保护（branchesA和B）8.可靠性设计及环境适应性8.1.安全设计标准
OLT/ONT设备符合IEC60950,EN60950Class1，AS/NZS60950.1
OLT/ONT光接口符合激光安全条例EN60825-1上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.14/14 8.2.OLT环境条件
ETS300019-1-1Storage-Class1.1
EN300019-1-2Transport-Class2.3。
EN300019-1-3Stationary-Class3.1/3.E
ETSEN300132-2
环境温度范围:－40°C~65°C交流与使用本文档的部分或全部内容
相对工作湿度：5%至93%、复制、
温度感应器和高温系统关闭功能传播未经本公司书面授权，任何人不得擅自8.3.EMC/ESD设计
EN300386V1.3.2(2003-05)：电磁兼容与无线电频谱(ERM)电信网络设备；电磁兼容性（EMC）要求；静电放电（ESD）要求。
EN55022(1998)：B类，信息技术要求，无线电干扰特性，测量的限制及手段。
EN55024(1998)：信息技术设备，免干扰特性，测量限制及手段。
ETSES2014688.4.环保设计
符合RoHS标准，2002/95/EC9.操作维护管理7360ISAM的管理可以使用SNMP、TL1和CLI等协议。7360ISAM可使用5528WAM(webaccessmanagement)或5520AMS(Alcatelworkstationserver)进行远程图形化管理；上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.15/15 9.1.管理功能
支持基于TCP和SSH的CLI。
支持基于UDP和SSH的TL1
支持TFPT,SFTP和FTP
支持SNTP交流与使用本文档的部分或全部内容
Sysylog可发送到管理终端、保存到文件或者服务器、复制、
带内和带外管理传播未经本公司书面授权，任何人不得擅自
通过RADIUS鉴权和认证操作人员9.2.OAM&P操作、管理、维护和配置
报警管理
系统日志
协议跟踪分析
CPU，内存和温度监控
故障、性能监控计数和统计功能
软件和数据库管理（备份、重装和升级等）
报警和状态监控（LED,历史文件等）10.缩写或术语ACUAlarmandControlUnit告警和控制单元AWSAlcatelWorkstation阿尔卡特工作站上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.16/16 C_VLANCustomerVLAN用户虚拟局域网CPECustomerPremisesEquipment用户设备CTCraftTerminal手工终端。CLICommandLineInterface命令行接口DADestinationAddress目的地址DHCPDynamicHostConfigurationProtocol动态主机地址配置协议交流与使用本文档的部分或全部内容、DSLDigitalSubscriberLine数字用户线复制、传播未经本公司书面授权，任何人不得擅自EHNTEthernet-basedHigh-capacityNetworkTermination基于以太网的高容量网络终端EAPExtensibleAuthenticationProtocol扩展认证协议EAPOLEAPencapsulationoverLANsEAP局域网加密协议EMANEthernetMetropolitanAccessNetwork以太城域接入网EMSElementManagementSystem网元管理系统FEFastEthernet快速以太网ELT8-AGPONLineTerminationwith8PONsA带有八个PON的GPON线路终端AGEGigabitEthernet千兆以太网GPON以太网无源光学网络GUIGraphicalUserInterface图形用户接口IGMPInternetGroupManagementProtocol英特网组播管理协议IPInternetProtocol英特网协议ISAMIntelligentServicesAccessManager智能多业务接入平台ISMIPServiceModuleIP服务单元上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.17/17 LACPLinkAggregationControlProtocol链路聚集控制协议LANLocalAreaNetwork局域网LTLineTermination线路终端。NENetworkElement网元NTNetworkTermination网络终端NSPNetworkServiceProvider网络服务商交流与使用本文档的部分或全部内容、MACMediumAccessControl介质接入控制复制、传播未经本公司书面授权，任何人不得擅自OLTOpticalLineTermination光线路终端ONTOpticalNetworkTerminal光网络终端PLOAMPhysicalLayerOperationAdministrationandMaintenance物理层运行管理和维护POTSPlainOldTelephoneSystem简单传统电话系统PPPoEPointtoPointProtocoloverEthernet基于以太网的点对点协议QoSQualityofService服务质量RADIUSRemoteAuthenticationDial-InUserService远端认证拨号用户服务READSLReachExtendedADSL扩展ADSL协议RBResidentialBridiging驻地桥接CCCrossConnect交叉连接RSTPRapidSpanningTreeProtocol快速生成树协议SASourceAddress源地址SPSplitter分离器SNMPSimpleNetworkManagementProtocol简单网络管理协议上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.18/18 TRUTopRackUnit顶部机架单元VBASVirtualBroadcastAccessServer虚拟广播接入服务器VLANVirtualLAN虚拟局域网。VPNVirtualPrivateNetwork虚拟私有网交流与使用本文档的部分或全部内容、文件结束复制、传播未经本公司书面授权，任何人不得擅自Endoffile上海贝尔股上海贝尔股份有限公司上海贝尔股份有限公司Alcatel–LucentShanghaiBellCo.,Ltd.19/19
