上海贝尔PON技术文档 7页

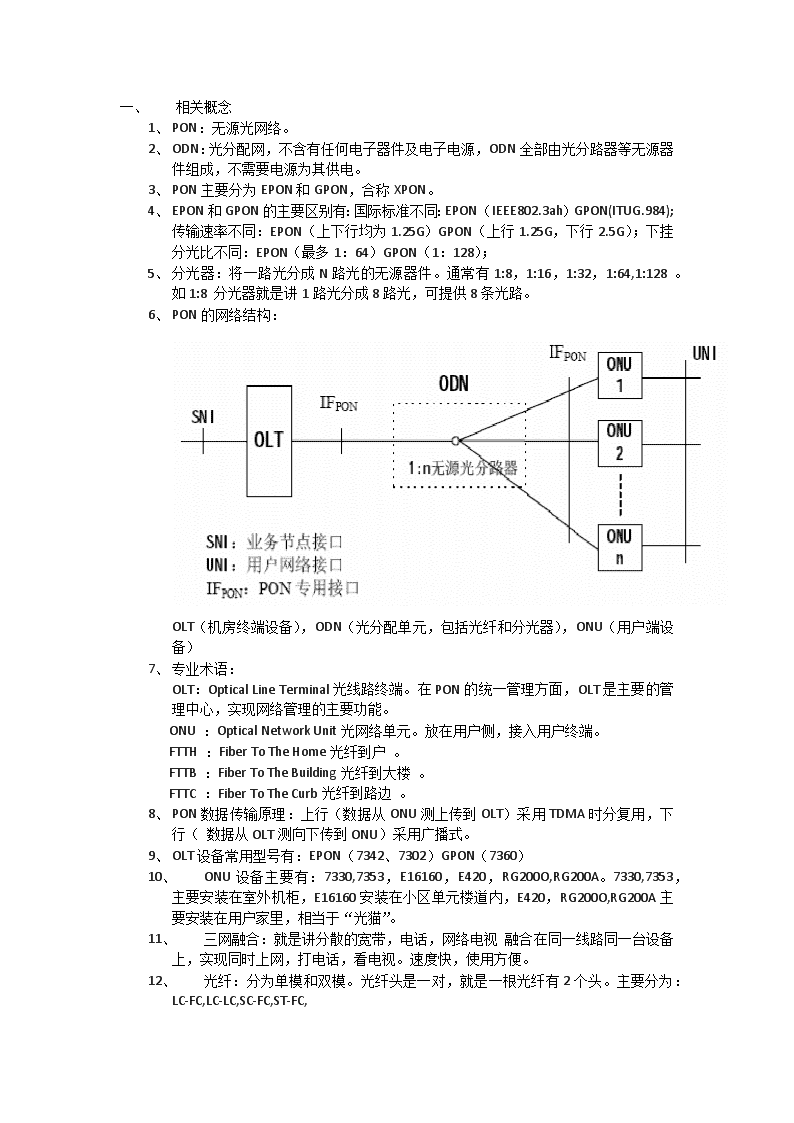

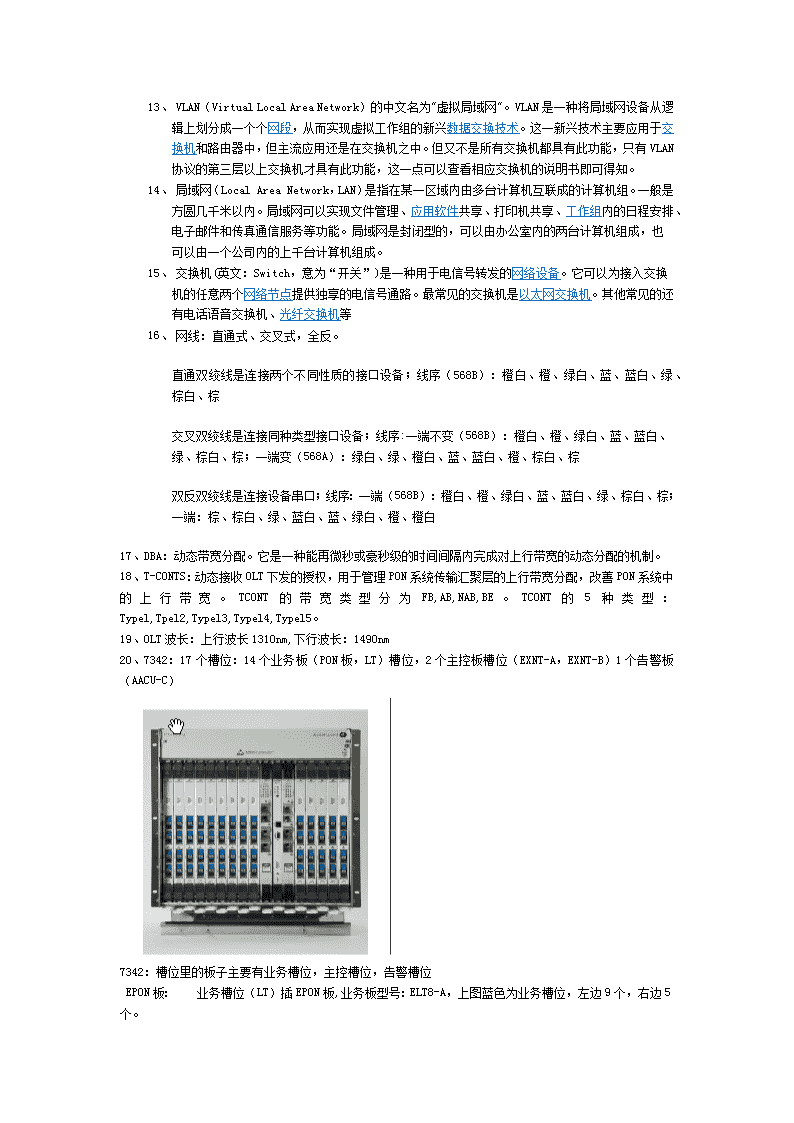

一、相关概念1、PON：无源光网络。2、ODN：光分配网，不含有任何电子器件及电子电源，ODN全部由光分路器等无源器件组成，不需要电源为其供电。3、PON主要分为EPON和GPON，合称XPON。4、EPON和GPON的主要区别有：国际标准不同：EPON（IEEE802.3ah）GPON(ITUG.984);传输速率不同：EPON（上下行均为1.25G）GPON（上行1.25G，下行2.5G）；下挂分光比不同：EPON（最多1：64）GPON（1：128）；5、分光器：将一路光分成N路光的无源器件。通常有1:8，1:16，1:32，1:64,1:128。如1:8分光器就是讲1路光分成8路光，可提供8条光路。6、PON的网络结构：OLT（机房终端设备），ODN（光分配单元，包括光纤和分光器），ONU（用户端设备）7、专业术语：OLT：OpticalLineTerminal光线路终端。在PON的统一管理方面，OLT是主要的管理中心，实现网络管理的主要功能。ONU：OpticalNetworkUnit光网络单元。放在用户侧，接入用户终端。FTTH：FiberToTheHome光纤到户。FTTB：FiberToTheBuilding光纤到大楼。FTTC：FiberToTheCurb光纤到路边。8、PON数据传输原理：上行（数据从ONU测上传到OLT）采用TDMA时分复用，下行（数据从OLT测向下传到ONU）采用广播式。9、OLT设备常用型号有：EPON（7342、7302）GPON（7360）10、ONU设备主要有：7330,7353，E16160，E420，RG200O,RG200A。7330,7353，主要安装在室外机柜，E16160安装在小区单元楼道内，E420，RG200O,RG200A主要安装在用户家里，相当于“光猫”。11、三网融合：就是讲分散的宽带，电话，网络电视融合在同一线路同一台设备上，实现同时上网，打电话，看电视。速度快，使用方便。12、光纤：分为单模和双模。光纤头是一对，就是一根光纤有2个头。主要分为：LC-FC,LC-LC,SC-FC,ST-FC, 1、VLAN（VirtualLocalAreaNetwork）的中文名为"虚拟局域网"。VLAN是一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的新兴数据交换技术。这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。但又不是所有交换机都具有此功能，只有VLAN协议的第三层以上交换机才具有此功能，这一点可以查看相应交换机的说明书即可得知。2、局域网（LocalAreaNetwork，LAN）是指在某一区域内由多台计算机互联成的计算机组。一般是方圆几千米以内。局域网可以实现文件管理、应用软件共享、打印机共享、工作组内的日程安排、电子邮件和传真通信服务等功能。局域网是封闭型的，可以由办公室内的两台计算机组成，也可以由一个公司内的上千台计算机组成。3、交换机(英文：Switch，意为“开关”)是一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等4、网线：直通式、交叉式，全反。直通双绞线是连接两个不同性质的接口设备；线序（568B）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕交叉双绞线是连接同种类型接口设备；线序:一端不变（568B）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；一端变（568A）：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕双反双绞线是连接设备串口；线序：一端（568B）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；一端：棕、棕白、绿、蓝白、蓝、绿白、橙、橙白17、DBA：动态带宽分配。它是一种能再微秒或豪秒级的时间间隔内完成对上行带宽的动态分配的机制。18、T-CONTS：动态接收OLT下发的授权，用于管理PON系统传输汇聚层的上行带宽分配，改善PON系统中的上行带宽。TCONT的带宽类型分为FB,AB,NAB,BE。TCONT的5种类型：Typel,Tpel2,Typel3,Typel4,Typel5。19、OLT波长：上行波长1310nm,下行波长：1490nm20、7342：17个槽位：14个业务板（PON板，LT）槽位，2个主控板槽位（EXNT-A，EXNT-B）1个告警板（AACU-C）7342：槽位里的板子主要有业务槽位，主控槽位，告警槽位EPON板：业务槽位（LT）插EPON板,业务板型号：ELT8-A，上图蓝色为业务槽位，左边9个，右边5个。 上右图4个GE口是OLT插光模块接上行光纤，连接上层设备。主控板是OLT里的核心部分，相当于电脑的芯片，保存OLT本身及ONU的相关数据。 上图“串行端口”是数据调测口，作数据调测，笔记本接数据线连接该口。21、7342调测命令含义：7342命令分为2种模式：TL1和CLI。T模式全大写，C模式全小写。退出T模式是LOGOFF,退出C模式是logoutTL1下相关命令：CLI模式命令：Show查看“adminsoftware-mngtshubdatabasesave”C模式下一定要输入该条命令相关数据配置才能保存。 7342数据配置：WouldyoulikeaCLI(C)oraTL1login(T)orTL1normalsession(N)?[N]:T（进入TL1配置模式）EnterUsername:SUPERUSEREnterPassword:ANS#150SET-SID:::::NTTZ-QD-RML-7342-01；/配置OLT的SID/SET-DAT/配置OLT时间/ED-SYNCN::CLKSRCNT::::SRCSELSCH=LOC;/配置时间同步/SET-ALMTH-COM::COM:::ALL;/配置OLT告警上传/ENT-EQPT::NTB:::EXNT-A/配置NTB/ENT-EQPT::ACU-1-1:::AACU-C:LSMPWR=UP:IS;/配置告警板/ENT-EQPT::LT-1-1-1&&-14:::ELT8-A:LSMPWR=UP:IS;/配置用户板/ENT-IPPORT::NTENET:::MANUAL:IPADDR=61.147.226.168,NETMASK=255.255.255.128;/ 配置IP/SET-NE-ALL::COM::::CLRMEMALM=,SHUTPREP=,DEFROUTER=61.147.226.129;SET-NE-ALL::COM::::CLRMEMALM=,SHUTPREP=,DEFROUTER=NONE；删除网关DLT-IPPORT::ACUENET::;/删除默认带外网管//配置网关/进入CLI模式下Ping61.147.226.129ping网关以上是管理部分的配置，它就可以被远程控制了。22、透传和QINQ的区别：透传就是ONU里(CVLAN)的VLAN和OLT里面（SVLAN）的VLAN是一样.如CLAN=60，SVLAN=60QINQ就是ONU里(CVLAN)的VLAN和OLT里面（SVLAN）的VLAN是不同的.如CLAN=60，SVLAN=10023、光纤每1KM衰耗0.5DBM，分光器衰耗计算：1;8的分光器衰耗是3.5乘以2的3次方，3.5乘以3等于10.5DB，1:16是3.5乘以4等于14DB。一次类推。ONU接受的光范围：-16—-26DB之间。QINQ模式下最多支持4096x4096个VLAN。24、语音运用的协议有H248和SIP。25、OLT开局步骤主要有：管理IP、子网掩码、管理网关、管理VLAN。语音业务需配置的参数：语音IP、子网掩码、语音网关、语音VLAN、MGC地址、网关标识、termidid等。26、一般故障排障思路：Ø按层次来逐步排查。如先检查FE口配置、流量，再检查PON口配置、流量，最后是GE口ØPON是数据链路层设备，检查是否学习到MAC地址是非常重要的排障手段。Ø测量光功率是非常重要的排障方法。EONU的正常工作范围一般在-16dB～-26dB之间，在临界值附近会有丢包，影响用户的网络质量。Ø查看告警信息并能分析出可能的故障原因，也是很重要的。收集故障设备log是不可或缺的一环。如用户上网出现678是数据调测有问题或设备有问题。691是用户宽带账号或密码错误。
