鲁班土建帮助说明—构件显示控制(v25.1.0) 12页

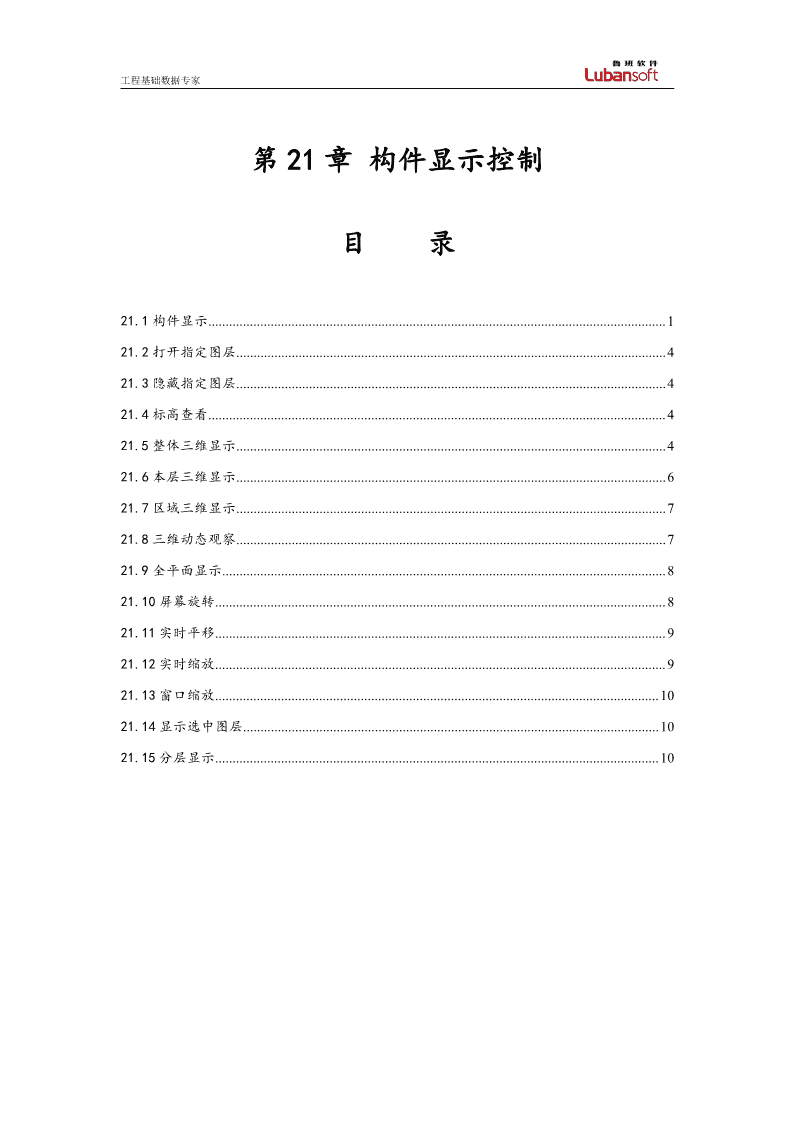

工程基础数据专家第21章构件显示控制目录21.1构件显示....................................................................................................................................121.2打开指定图层............................................................................................................................421.3隐藏指定图层............................................................................................................................421.4标高查看....................................................................................................................................421.5整体三维显示............................................................................................................................421.6本层三维显示............................................................................................................................621.7区域三维显示............................................................................................................................721.8三维动态观察............................................................................................................................721.9全平面显示................................................................................................................................821.10屏幕旋转..................................................................................................................................821.11实时平移..................................................................................................................................921.12实时缩放..................................................................................................................................921.13窗口缩放................................................................................................................................1021.14显示选中图层........................................................................................................................1021.15分层显示................................................................................................................................10 工程基础数据专家21.1构件显示左键点击图标，弹出如下图21-1-1所示对话框（支持快捷键Ctrl＋F切换该窗体的开关）。图21-1-1构件显示控制控制显示九大类构件中的每一小类构件按施工段按施工段的类别划分显示构件控制显示CAD图纸中的一些图层，主要在CAD转化时使用（导CAD图层入CAD电子文档后软件会自动刷新构件显示控制目录树）调用调用用户保存的习惯性使用的图层显示状态保存对于当前图层状态可以保存为模板以便调用注意：点击调用按钮，可以调用保存的图层显示框架，如图21-1-2。1 工程基础数据专家图21-1-22．点击保存按钮，可以保存图层显示的状态，如图21-1-3。图21-1-33.分区显示按施工段显示构件3.1构件显示控制窗口新增“按施工段”勾选项以及图形和施工段页签；3.2施工段页签下可以对构件按施工段进行显示控制，便于查看构件所属施工段，如图21-1-4，21-1-5。3.3V25.1.0版本施工段结构树中增加其它构件及CAD图层。2 工程基础数据专家图21-1-4图21-1-53 工程基础数据专家21.2打开指定图层左键点击图标，用以打开被隐藏的图层，这个命令多在CAD的转化及描图时使用。十字光标变为方框，同时被隐藏的图层显示出来，左键选取要打开的图层即可，可以多选。21.3隐藏指定图层左键点击图标，用以隐藏图层，这个命令多在CAD的转化及描图时使用。十字光标变为方框，左键选取要隐藏的图层即可，可以多选。21.4标高查看左键点击图标，用以查看某个构件的标高，左键选择需要查看的构件即可出现标高标注，如图21-4-1。图21-4--121.5整体三维显示执行下拉菜单【视图】→[三维显示]→[整体]命令，弹出如下图21-5-1所示对话框，可以将整个工程整体三维显示。4 工程基础数据专家图21-5-1整体三维显示时，只需在构件显示控制里面进行构件的显示选择。如选择墙等构件，则显示墙等。此操作如同在平面状态时的显示控制功能。注意：1．整体三维显示后，只需直接使用楼层切换功能即可切换到平面状态，不需要再点选命令了。2．整体三维显示对话框中的是否重新生成三维实体选项，首次查看三维实体后可取消勾选，以缩短再次整体三维显示的时间。5 工程基础数据专家21.6本层三维显示左键点击图标，如下图21-6-1，可以按需要选择本层三维显示的项目。图21-6-1说明：新版本V25.1.0优化现浇板三维显示，提供顶层板不扣楼梯显示，提高模型真实度。现浇板公有及私有属性中新增三维显示扣楼梯选项，控制三维时的显示，如图21-6-2。6 工程基础数据专家图21-6-221.7区域三维显示左键点击图标，根据提示在图形上直接选取需要进行区域三维显示的构件；这样就可以有选择性地观察部分构件的三维图形，而不必查看本层其他无关构件，大大提高了三维显示的速度。21.8三维动态观察左键点击图标，可以使用此命令使构件从二维的绘图状态转换到三维的旋转观察，从不同方向观察三维图形，使用户可以看到当前楼层所建模型的三维图形，并可依此三维图形检查图形绘制的准确性。出现一个包住三维图形的圆，按住鼠标左键，可以自由旋转三维图形，如下图21-8-1所示。7 工程基础数据专家图21-8-121.9全平面显示左键点击图标，用以取消本层三维显示或将算量平面图最大化显示，使用户可以恢复原来平面图的视角。注意：有时绘制图形时或调入CAD图纸时，可能会存在一个距离算量平面图很远的点，执行“全平面显示”，算量平面图变得很小，一般沿着屏幕的四边寻找即可找到那个点，左键点选这个点，按键名Delete，删除即可。21.10屏幕旋转左键点击图标，用以调整绘图界面的屏幕视图，建模时可以随意修改角度，操作便捷，利于绘图。1.点击图标后，跳出如图21-10-1所示对话框，可输入指定的旋转角度进行旋转，也可以点击，回到绘图区域，点选两点进行屏幕的旋转。图21-10-12.要退回到原始的屏幕状态，再次点击图标，点击即可回到初始状态。8 工程基础数据专家旋转前后分别如图21-10-2、21-10-3所示。图21-10-2图21-10-321.11实时平移左键点击图标，算量平面图区域内出现移屏符号，类似于手的形状，按住鼠标左键，可以左右、上下移动图形。与按住鼠标中间滚轮作用一致。21.12实时缩放左键点击图标，算量平面图区域内出现移动符号，按住鼠标左键，上下移动，可以放大或缩小图形。与上下滚动鼠标中间滚轮作用一致。9 工程基础数据专家21.13窗口缩放左键点击图标。提示：“指定第一角点”，按住鼠标左键，框选一部分图形，这部分图形可以被放大。21.14显示选中图层执行下拉菜单【视图】→[显示控制]→[显示选中图层]命令，提示“选择对象”左键选择需要的图层支持多选，这个命令多在CAD的转化及描图时使用。十字光标变为方框，左键选取要看到的图层即可，可以多选，与打开指定图层类似。21.15分层显示执行下拉菜单【视图】→[显示控制]→[分层显示]命令，如图21-15-1。图21-15-1分层显示功能，可以解决在同一层不同水平位置构件布置问题，如图21-15-2，在同一层不同水平位置布置梁体。10 工程基础数据专家图21-15-2支持的构件有：梁：框架梁、独立梁、次梁、圈梁、过梁、窗台；板：现浇板、预制板；门窗洞口：门、窗、飘窗、转角飘窗、带形窗、壁龛、墙洞；零星构件：自定义线性构件、主体后浇带、基础后浇带、建筑面积、天井；基础工程：基础梁、满堂基础、土方（独立构件）、独立基础、柱状独立基础、实体集水井、井坑、集水井；6）装饰工程：天棚、吊顶、楼地面；说明：更换构件分层命令，选择构件后可以对其进行更换分层，已在第十九章中进行讲解。11
