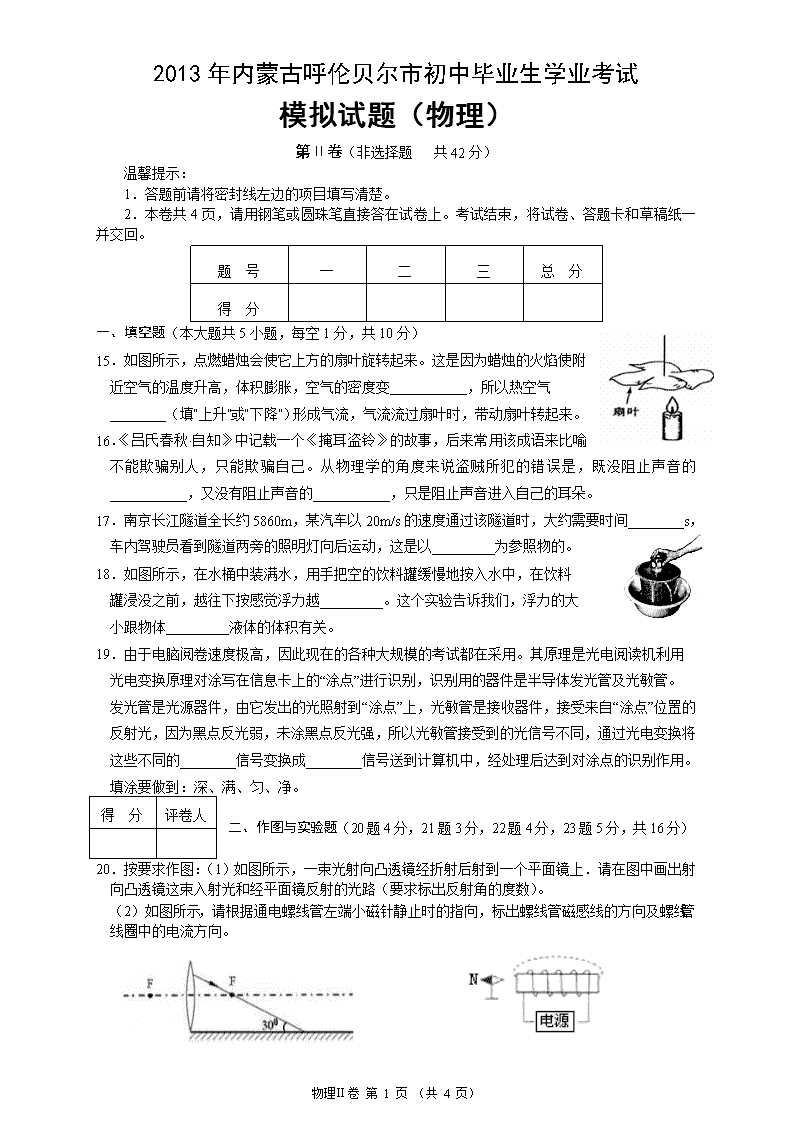

2013年内蒙古呼伦贝尔市初中毕业生学业考试模拟试题（物理）第Ⅱ卷（非选择题共42分）温馨提示：1．答题前请将密封线左边的项目填写清楚。2．本卷共4页，请用钢笔或圆珠笔直接答在试卷上。考试结束，将试卷、答题卡和草稿纸一并交回。题号一二三总分得分一、填空题（本大题共5小题，每空1分，共10分）15．如图所示，点燃蜡烛会使它上方的扇叶旋转起来。这是因为蜡烛的火焰使附近空气的温度升高，体积膨胀，空气的密度变___________，所以热空气________（填“上升”或“下降”）形成气流，气流流过扇叶时，带动扇叶转起来。16．《吕氏春秋·自知》中记载一个《掩耳盗铃》的故事，后来常用该成语来比喻不能欺骗别人，只能欺骗自己。从物理学的角度来说盗贼所犯的错误是，既没阻止声音的___________，又没有阻止声音的___________，只是阻止声音进入自己的耳朵。17．南京长江隧道全长约5860m，某汽车以20m/s的速度通过该隧道时，大约需要时间________s，车内驾驶员看到隧道两旁的照明灯向后运动，这是以_________为参照物的。18．如图所示，在水桶中装满水，用手把空的饮料罐缓慢地按入水中，在饮料罐浸没之前，越往下按感觉浮力越_________。这个实验告诉我们，浮力的大小跟物体_________液体的体积有关。19．由于电脑阅卷速度极高，因此现在的各种大规模的考试都在采用。其原理是光电阅读机利用光电变换原理对涂写在信息卡上的“涂点”进行识别，识别用的器件是半导体发光管及光敏管。发光管是光源器件，由它发出的光照射到“涂点”上，光敏管是接收器件，接受来自“涂点”位置的反射光，因为黑点反光弱，未涂黑点反光强，所以光敏管接受到的光信号不同，通过光电变换将这些不同的________信号变换成________信号送到计算机中，经处理后达到对涂点的识别作用。填涂要做到：深、满、匀、净。得分评卷人二、作图与实验题（20题4分，21题3分，22题4分，23题5分，共16分）20．按要求作图：（1）如图所示，一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜这束入射光和经平面镜反射的光路（要求标出反射角的度数）。（2）如图所示，请根据通电螺线管左端小磁针静止时的指向，标出螺线管磁感线的方向及螺线管线圈中的电流方向。物理Ⅱ卷第5页（共4页） 21．小贝想用天平和量筒测某种药液的密度，在调节天平横梁平衡时，发现指针静止在分度盘上如图甲所示的位置，此时应将平衡螺母向_______(填“左”或“右”)移动。调好天平后，她称得药液和药液瓶的总质量为60g，然后将药液倒一部份在量筒中，如图乙所示；再将药液瓶放在天平上称剩余的质量如图丙所示，由此可知量筒中药液的质量是_______g，量筒中药液的体积是_______cm3，这种药液的密度是_______kg／m3。22．如图，某同学在做“观察水的沸腾”试验时，从85℃开始，每隔1min记录一次温度计的示数，直到水沸腾一段时间后停止读数，其数据如下表：①根据表中数据可知，水的沸点为℃，说明实验地的大气压（填：“大于”、“小于”或“等于”）一标准大气压。②根据实验可知，水在沸腾过程中，吸热且温度（填：“升高”、“降低”或“不变”）。23．如图甲所示是“测量小灯泡的电功率”的电路图，图乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器上标有“10ΩlA”。(1)图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整(2)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有将__________________________________；(3)调节滑片P使电压表的示数为2.5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为_______W。(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图所示，通过图像发现灯丝的电阻是变化的，这一现象表明灯丝的电阻随__________的变化而变化。甲物理Ⅱ卷第5页（共4页） 得分评卷人三、计算题（24题4分，25题6分，26题6分，满分16分）【要求：写出公式、单位及必要的计算过程】24．一颗图钉尖的面积是5×10-8m2，图钉帽的面积是0.5×10-4m2，手指对图钉的压力为20N，求：(1)图钉尖对墙面产生的压强；(2)图钉尖对墙面产生的压强相当于多少米深处水所产生的压强；25．如图所示是迫击炮供弹车。钢缆绳以大小为100N的拉力F使炮弹匀速升高2m，若炮弹重为150N，求：（1）滑轮组提升炮弹所做的有用功；（2）拉力F做的总功；（3）滑轮组的机械效率。物理Ⅱ卷第5页（共4页） 26.一电饭锅铭牌上标有“220V1100W”字样。（1）电饭锅正常工作时，它的电阻是多少欧姆？（2）在电饭锅内倒入质量为2kg、温度为20℃的水，若把这些水加热到80℃，水最少需要吸收多少热量？[C水=4.2×103J/（kg℃）]（3）为了加热这些水，电饭锅正常工作了10min，它产生了多少热量？物理答案Ⅰ卷（下列各题的四个选项中只有一个符合题意。共14小题，每小题2分，共28分）Ⅱ卷一、填空题（本大题共5小题，每空1分，共10分）15．小上升16、产生传播（两空可以对换）17、293车（自己）18、大排开19、光电S二、作图与实验题（本大题共4小题，满分16分）20、甲图乙图21、左31.4201.57×10322、96小于不变23、（1）如图所示（2）将滑动变阻器的滑片调到阻值最大的位置（3）0.75(4)温度三、计算题（本大题共3小题，满分16分）【要求：写出公式、单位及必要的计算过程】24、解：（1）p=F/S=20N/(5×10-8m2)=4×108Pa(2分)(2)由p=ρ水gh得h=p/ρ水g=4×104m(2分)25、（1）W有用=Gh=150N×2m=300J(2分)（2）S=nh=2×2m=4mW总=FS=100N×4m=400J(2分)（3）(2分)物理Ⅱ卷第5页（共4页） 26、（1）由P=UI得，(2分)（2）Q吸=cm（t–t0）=4.2×103J/(kg.℃)×2kg×（80℃-20℃）=5.04×105J(2分)（3）电饭锅工作时，电能全部转化为内能Q放=W=Pt=1100W×600S=6.6×105J(2分)物理Ⅱ卷第5页（共4页）
