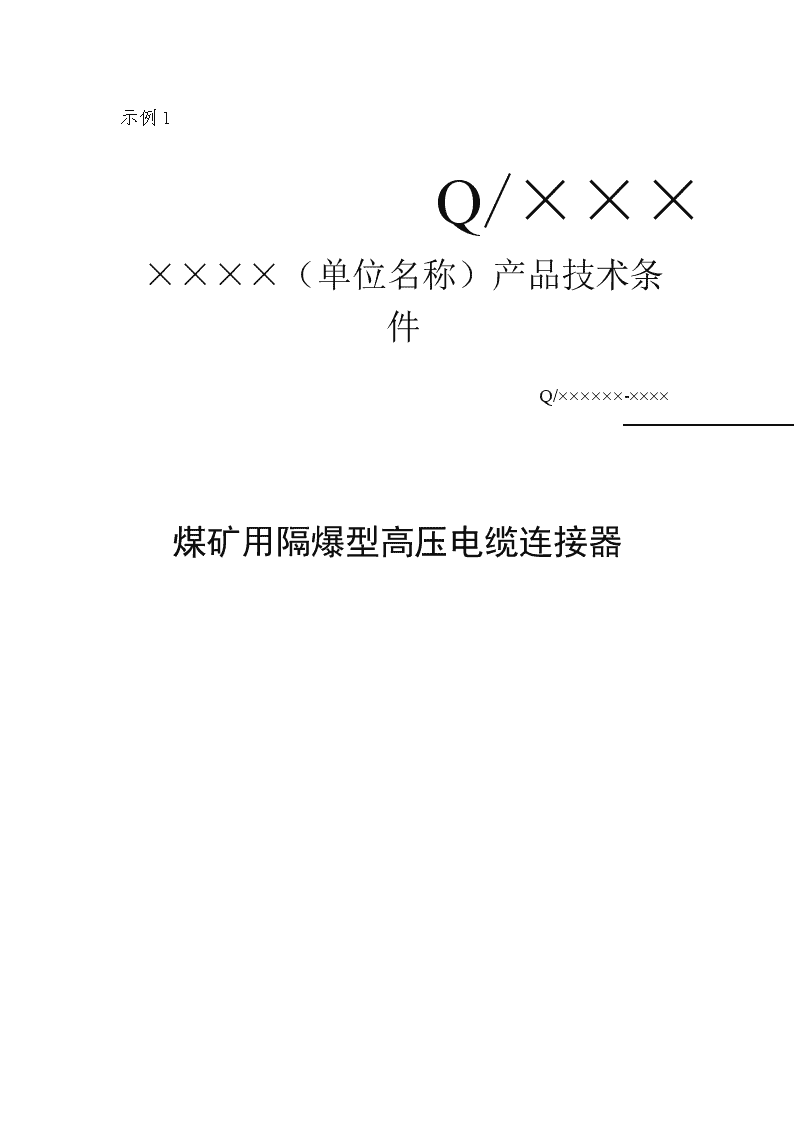

安全标志申办时提交产品标准的相关建议        为进一步提高矿用产品安全标志申办工作的科学性、规范性，突出审核重点，抓住重点关键问题，对安全标志申办时申请人提交的产品标准提出以下建议，供参考。        1．完全执行国家标准或行业标准的产品，申请人不必提交产品标准。        2．执行国家标准或行业标准，但相关标准中规定需由生产单位确定具体技术参数或性能要求，某些参数或功能超出相关标准的产品，申请人只需提交产品技术条件，技术条件中应明确相关内容。格式和内容参见示例1。        3．对于执行多个国家标准或行业标准以及需要补充要求的产品，申请人需提交产品企业标准，产品企业标准应明确执行标准的条款、需要补充的内容等。产品企业标准编制时，对相关的国家标准、行业标准的某条款引用的，只明确标注该条款号（如：×××执行MT×××-×××中5.6的规定，×××性能检验执行MT×××-×××中6.6的规定等），不必照抄该条款内容。格式和内容参见示例2。        4．无可执行的国家标准或行业标准的产品，申请人需提交产品企业标准，产品企业标准的编写尽量采用简化的格式，主要内容包括产品的适用环境、安全要求、主要技术参数、技术要求及检验方法等。格式和内容参见示例3。 示例1Q/×××××××（单位名称）产品技术条件Q/××××××-××××煤矿用隔爆型高压电缆连接器 ××××-××-××发布××××-××-××实施××××（单位名称）发布Q/××××××–××××前言本技术条件依据MT/T947-2005《煤矿用隔爆型高压电缆连接器》制定。本技术条件主要起草人：××××××本技术条件批准人：×××Q/××××××–××××LBG煤矿用隔爆型高压电缆连接器1执行标准MT/T947-2005煤矿用隔爆型高压电缆连接器。2产品名称煤矿用隔爆型高压电缆连接器。3基本参数产品基本参数见表1表1名称规格防爆型式防爆标志额定电压额定电流LBG1-200/6隔爆型ExdI6kV200ALBG1-315/6隔爆型ExdI6kV315ALBG1-400/6隔爆型ExdI6kV400A...............4技术要求4.1连接器的主回路电阻不大于500μΩ。4.2其他技术要求符合MT/T947-2005中的相关规定。 5试验方法与检验规则执行MT/T947-2005的相关规定。示例2Q/×××××××（单位名称）企业标准Q/××××××-××××矿用隔爆型高压真空配电装置矿用隔爆型永磁高压真空配电装置××××-××-××发布××××-××-××实施××××（单位名称）发布 前言本标准是由××××公司依据JB8739-1998《矿用隔爆型高压配电装置》制定，补充了主回路电阻值、显示功能、断电后放电剩余能量以及电气机械特性值，明确了绝缘水平、短路关合开断电流、短时耐受电流、峰值耐受电流的具体参数。本标准贯彻、实施了GB/T1.1-2009等标准。本标准由××××公司提出。本标准由××××公司××部门起草。本标准起草人：××××××本标准批准人：×××矿用隔爆型高压真空配电装置矿用隔爆型永磁高压真空配电装置1范围本标准规定了PBG系列矿用隔爆型高压真空配电装置（包括弹操、永磁机构，以下简称配电装置）的产品分类、技术要求、试验方法、检验规则、标志。本配电装置适用于三相交流中性点不直接接地，额定电压6kV，额定频率为50Hz供电系统的配电装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3-2000爆炸性气体环境用电气设备第3部分：增安型“e”GB/T11022-1999高压开关设备和控制设备标准的共用技术要求GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环)GB4208-2008外壳防护等级（IP代码）AQ1043-2007矿用产品安全标志标识JB8739-1998矿用隔爆型高压配电装置3型号及基本参数3.1型号含义矿用隔爆型高压真空配电装置矿用隔爆型永磁高压真空配电装置PBG□－□/□Y□ 3.2分类配电装置按一次接线方案分：a）Ⅰ方案为电源侧有一个电缆头，负荷侧有一个电缆头，可以单台使用，也可以联台使用；b）Ⅱ方案为电源侧无电缆头，负荷侧有一个电缆头，仅在联台使用时作为分路开关；c）Ⅲ方案为电源侧无电缆头，负荷侧也无电缆头，仅在联台使用时作为母线联络开关。3.3配电装置防爆型式为：矿用隔爆型，防爆标志：ExdI3.4基本参数额定工作电压：6kV；额定工作电流：50A，100A，200A，300A，400A，630A；电源额定频率：50Hz；工作制：长期。3.5环境条件符合JB8739－1998中第5.1条的规定。4技术要求4.1配电装置具有如下保护功能：1）过流保护；2）短路保护；3）欠压保护；4）绝缘监视保护；5）漏电保护。4.2配电装置电气性能满足以下要求：1）短路开断和关合电流次数：“分-180s-合分-180s-合分”2次，分6次，合分4次； 2）额定短路开断电流：12.5kA；3）额定短路关合电流（峰值）：31.5kA；4）额定短时耐受电流：12.5kA；5）额定峰值耐受电流；31.5kA；6）额定短路持续时间：2s；7）主要电气机械特性：触头开距：8±1mm；超行程：3+1mm；平均合闸速度：永磁式——0.4~0.8m/s；弹操式——≥0.6m/s；平均分闸速度：永磁式——0.9~1.3m/s；弹操式——≥0.8m/s；触头合闸弹跳时间：≤3ms；触头合闸及分闸不同期性：≤2ms；8）主回路电阻≤400μΩ；9）绝缘水平采用JB8739-1998第5.2.2条表2中Ⅱ系列。4.3除了满足JB8739-1998中的相关要求外，还应满足以下补充技术要求：4.3.1显示功能：具有合、分闸指示灯显示，故障状态显示屏显示并有记忆功能；显示内容应与实际工作状态一致。4.3.2永磁式配电装置断电后开盖等待时间：不小于10min充电电压220V；电容器容量10000uF；放电5min后，剩余电压不大于0.1V，剩余能量小于0.2mJ。4.3.3配电装置各隔爆腔的盖板应设“严禁带电开盖”字样的标牌，永磁式配电装置前门上设置“断电源10min后开盖”警示牌。4.4防爆性能满足GB3836.1-2000、GB3836.2-2000的相关要求。5检验方法一般项目的检验方法执行JB8738-1998中的相关规定，并补充以下项目的检验方法：5.1显示功能：输入模拟信号，观察显示内容应与输入实际信号一致。5.2储能电容器放电至剩余能量所需时间的测量：首先利用能量公式Q=0.5CU2（Q剩余能量J；U剩余电压V；C电容F）计算出剩余电压值，电容器充电完毕后，断开电源，启动计时器开始计时，同时使用合格的电压表检测电容器剩余电压，等到电压表的示数达到剩余电压值时，记下计时器所测得的时间值。6检验规则检验规则如表1所示：表1序号试验名称技术要求试验方法型式检验出厂检验1绝缘水平JB8739-1998第5.3.11条本企标第4.2条GB/T11022-1999中第6.2条√工频耐压2湿热试验JB8739-1998第5.3.15条GB/T2423.4-2008√3温升试验JB8739-1998第5.3.9条GB/T11022-1999中第6.5√√ 条4过流保护试验JB8739-1998第5.3.4.2条JB8739-1998第6.1.9.1条√√5短路保护试验JB8739-1998第5.3.4.3条JB8739-1998第6.1.9.1条√√6绝缘监视保护JB8739-1998第5.3.4.4条JB8739-1998第6.1.9.3条√√7接地漏电保护JB8739-1998第5.3.4.5条JB8739-1998第6.1.9.4条√√8短路开断和关合性能JB8739-1998第5.3.14条本企标第4.2条JB8739-1998第6.1.11条√－9机械寿命JB8739-1998第5.3.8.2条JB8739-1998第6.1.8.3条√－10机械操作和机械特性试验JB8739-1998第5.3.6、5.3.7条本企标第4.2条JB8739-1998第6.1.8条√√11主回路电阻测量本企标第4.2条GB/T11022-1999中第6.4条√√12短时耐受电流试验JB8739-1998第5.2.9条本企标第4.2条GB/T11022-1999中第6.6条√－13峰值耐受电流试验JB8739-1998第5.2.10条本企标第4.2条GB/T11022中第6.6条√－14静压试验GB3836.2-2000第15.1.2.1条1.0MPa历时10~12sGB3836.2-2000第15.1.2.1条√√15接地装置GB3836.1-2000第15章GB3836.1-2000第15章√√16隔爆参数检查GB3836.2-2000产品合格图纸JB8739-1998第6.1.4.3条√√17扭转试验GB3836.1-2000第23.4.5条GB3836.1-2000第23.4.5条√－18密封圈老化GB3836.1-2000附录D3.3GB3836.1-2000附录D3.3√－19引入装置夹紧、密封性能和机械强度GB3836.1-2000附录D3.1GB3836.2-2000附录D2GB3836.1-2000附录D3.1GB3836.2-2000附录D2√－20观察窗冲击、热剧变GB3836.1-2000第23.4.3.1、23.4.6.2条GB3836.1-2000第23.4.3.1、23.4.6.2条√－21外壳耐压及内部点燃的不传爆试验GB3836.2-2000第15章GB3836.2-2000第15章√－22接线腔电气间隙、爬电距离GB3836.3-2000第4.3、4.4条JB8739-1998第6.1.4.4条√√23显示功能本企标第4.3.1条本企标第5.1条√√24*储能电容器放电剩余能量检测本企标第4.3.2条本企标第5.2条√√25外壳防护GB4208-2008（IP54）GB4208-2008√－注：“√”表示必做检验项目，“－”表示不做检验项目，“*”表示非永磁机构产品无序号24。7标志安全标志标识执行AQ1043-2007的规定，其他执行JB8739-1998第7.1条相关规定。 示例3Q/×××××××（单位名称）企业标准Q/××××××-××××KTW××型无线手持电话机××××-××-××发布××××-××-××实施××××（单位名称）发布前言本标准在防爆安全方面遵守GB3836.1-2000《爆炸性气体环境用电气设备第1部分通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分本质安全型“i”》的有关规定。本标准的技术内容符合MT209-1990《煤矿通信、检测、控制用电工电子产品通用技术要求》、MT210-1990《煤矿通信、检测、控制用电工电子产品基本试验方法》（抗干扰及可靠性要求除外）的有关规定。在编写格式、表述方法和引用标准方面依据GB/T1.1-2009、GB/T20000.3-2003等规定。本标准由××××公司提出并负责起草。本标准首次发布时间：××××年××月××日。本标准主要起草人：××××××KTW××型无线手持电话机1范围 本标准规定了KTW××型无线手持电话机的产品型号及结构、技术要求、试验方法、检验规则等。本标准适用于KTW××型无线手持电话机（以下简称手机）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2829-2002周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.4-2000爆炸性气体环境用电气设备第4部分：本质安全型“i”GB4208-2008外壳防护等级（IP代码）GB/T10111-2008随机数的产生及其在产品质量抽样检验中的应用程序AQ1043-2007矿用产品安全标志标识MT209-1990煤矿通信、检测、控制用电工电子产品通用技术要求MT210-1990煤矿通信、检测、控制用电工电子产品基本试验方法3产品型号及结构3.1防爆型式和标志矿用本质安全型，标志为“ExibI”。3.2型号KTW××3.3外形尺寸及质量3.3.1外形尺寸（长×宽×高）：115mm×50mm×17mm。3.3.2质量：约85g。4技术要求 4.1一般要求产品符合本标准的规定，并按批准的技术文件和图样制造。4.2环境条件手机在下列条件下能正常工作：a）环境温度：0℃～+40℃；b)平均相对湿度：不大于95％（+25℃）；c)海拔：海拔不超过2000m；d)煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。4.3电气性能4.3.1一般要求a）无线接入方式：CDMA450MHz；b）工作频段：手机发：452.5MHz～457.475MHz；手机收：462.5MHz～467.475MHz；c）占用带宽：（1.23±0.1）MHz；d）天线阻抗：50Ω；e）工作电压：3.7V（由电池组供电）；f）最大输出功率：24dBm；g）接收灵敏度：≤-105dBm（帧差错率FER<0.5%、可信度≥95%）；h）工作电流：待机工作电流：≤30mA；最大工作电流：800mA；i）振铃响度≥75dB（0.5m）。4.3.2电池组锰酸锂电池：型号：603448A3.7V/950mAh电池组，出厂时内串保护元件，并浇封。a)电池组开路电压：≤4.3V；b)电池组过流保护动作值：≤2.5A。4.3.3主要功能手机具有电话本功能，可进行相应的电话簿操作（存储、组群、查找等）。手机可作为KT28矿用多功能无线通信系统的配套产品使用，可实现语音通话、短信发送等功能。4.4电源波动适应能力直流供电电压在3.5V～4.3V范围内波动时，手机的主要电气性能应符合4.3条要求。4.5结构要求4.5.1金属零部件要进行防腐、防锈处理。4.5.2整机、零部件加工应符合图纸要求，装配正确无误。4.5.3手机塑料外壳单面连续表面面积小于100cm2。4.6外壳防护性能手机的外壳防护能力应符合GB4208-2008中有关IP54的规定。4.7电气安全要求4.7.1本安接线端子对外壳间应能承受交流50Hz、电压500V历时1min的工频耐压试验，且无击穿和闪络现象，漏电流不大于5mA。4.7.2本安电路与外壳之间的绝缘电阻不小于10MΩ，湿热试验后，绝缘电阻不小于1.0MΩ。4.7.3电气间隙和爬电距离手机印制板绝缘涂层下的电气间隙和爬电距离应符合GB3836.4-2000表2的规定。4.7.4可充电池组外部触点处理应符合GB3836.4-2000第7.4.8条a)的规定。 4.8最高表面温度手机在正常工作和规定的故障状态下，元器件及导线等的最高表面温度须不高于150℃。4.9特殊工艺要求印制电路板调试完毕清洗后，表面须均匀地涂覆两遍三防漆，覆盖层应牢固可靠。4.10工作稳定性要求手机应进行工作稳定性试验，通电时间不小于2d。每天检测1次电话机，其电气性能应符合4.3的要求。4.11环境适应性4.11.1手机在工作状态应能承受按表1规定条件进行的低温工作试验，其电气性能及外观应符合4.3及4.5的规定。4.11.2手机在工作状态应能承受按表1规定条件进行的高温工作试验，其电气性能及外观应符合4.3及4.5的规定。4.11.3手机在非工作状态应能承受按表1规定条件进行的低温贮存试验，其电气性能及外观应符合4.3及4.5的规定。4.11.4手机在非工作状态应能承受按表1规定条件进行的高温贮存试验，其电气性能及外观应符合4.3及4.5的规定。表1试验项目温度℃试验时间（h）恢复时间（h）低温工作02-高温工作+402-低温存储-40162高温存储+601624.11.5手机应能承受严酷等级＋40℃，周期6d的交变湿热试验。其电气安全、电气性能及外观应符合4.7、4.3及4.5的规定。4.11.6手机在非工作状态应能承受频率10Hz～150Hz，加速度20m/s2，在三个互相垂直的轴线上各振动5次的振动试验，试验后检查电气性能及外观应符合4.3及4.5的规定。4.11.7手机在非工作状态应能承受峰值加速度500m/s2，脉冲持续时间11ms，在三个互相垂直轴线的每个方向上连续冲击3次的冲击试验；试验后检查电气性能及外观应符合4.3及4.5的规定。4.11.8手机应能承受4次高度1m的跌落试验，试验后检查电气性能与外观应符合4.3及4.5的规定。4.11.9包装后的手机应能承受运输试验，试验后检查包装箱应无损坏和明显变形，箱内产品的电气性能及外观应符合4.3及4.5的规定。4.12防爆要求4.12.1手机须符合GB3836.1、GB3836.4的规定，并经国家授权的防爆检验部门审查检验合格，取得“防爆检验合格证”。4.12.2手机应通过安全火花试验。4.12.3本安参数锰酸锂电池：型号：603448A3.7V/950mAh电池组，出厂时内串保护元件，并浇封。a)Uo：≤4.3V；b)Io：≤2.5A。5试验方法 5.1试验条件5.1.1环境条件除环境试验或有关标准另有规定外，试验应在下列条件下进行：a）温度：15℃～35℃；b）相对湿度：45％～75％；c）大气压力：86kPa～106kPa。5.1.2电源条件除有关标准另有规定，测试用直流供电电源符合以下要求：a）电压：误差不大于2%；b）周期与随机飘移：△U/U0≤1%。5.2电气性能试验5.2.1测试仪表及设备的一般要求。5.2.1.1测试仪表的精度应保证所测指标的精度要求。5.2.1.2测试仪表和设备的选型应符合所测性能的特性。5.2.1.3属计量范围内的仪表须在计量检定周期内。5.2.2测试仪器仪表表2名称型号数量CDMA综合测试仪MT8801C1稳压电源1万用表FLUKE1871滑线变阻器1矿用无线信号变换器KZG11声级计15.2.3电气性能测试5.2.3.1待机电流、最大工作电流测试a）按图5.2.1连接测试电路；图5.2.1b）手机工作在额定电压下，手机开机后测得的最大电流即为工作电流；c）手机处于待机状态时电流表测得的电流即为手机的待机电流。5.2.3.2发射频率、频率准确度、发射功率、占用带宽测试a）按图5.2.2连接测试电路；图5.2.2b）被测手机处于通话状态，通过同轴电缆接入综合测试仪； c）由综合测试仪上分别读取发射频率、频率准确度、发射功率、占用带宽，应满足指标要求。5.2.3.3接收频率测试a）按图5.2.2连接测试电路；b）被测手机处于通话状态，通过同轴电缆接入综合测试仪；c）将综合测试仪设置为频谱测试状态，读取接收中心频率，应满足指标要求。5.2.3.4接收灵敏度a）按图5.2.3连接测试电路；图5.2.3b）被测手机处于连接状态，通过同轴电缆接入综合测试仪。综合测试仪采用SO2方式，调节综合测试仪的BS输出电平，测试其FER，满足帧差错率FER<0.5%、可信度≥95%要求的最小BS输出电平即为被测手机的接收灵敏度。5.2.3.5振铃响度a）按图5.2.4连接测试电路；图5.2.4b）被测手机处于正常工作状态，设置电话机在振铃状态；c）用声级计在0.5m远的距离对着手机喇叭，测得的振铃声级应满足指标要求。5.2.4电池组性能试验5.2.4.1允许最高直流开路电压电池正常充电完成，直接在电池两端测的电压即为允许最高直流开路电压。5.2.4.2允许最大直流短路电流电池正常完成充电，在电池两端串接滑线变阻器和电流表，调节滑线变阻器，使电阻值趋向于0，测的短路电流即为允许最大直流短路电流。5.2.5手机功能测试图5.2.5按图5.2.5连接测试电路，并进行手机功能测试。 5.2.5.1电话本功能任选1部工作正常的手机，可进行电话本存储、组群、查找。5.2.5.2短信功能在系统的支持下，任选2部工作正常的手机，可相互发送、接收短信。5.3电源波动适应能力试验按MT210-1990第10.2条的规定进行。5.4外观及结构检查按MT210-1990第5.2条的规定进行。5.5工频耐压试验按MT210-1990第8.2条的规定进行。5.6绝缘电阻测试按MT210-1990第23.4.7.8条的规定进行。5.7表面温度试验按MT210-1990第11.2条的规定进行。5.8外壳防护性能试验按GB4208-2008的有关规定进行。5.9工作稳定性试验手机处于工作状态，每隔24h按5.2测量其电气功能，试验持续时间应符合4.11的规定。5.10低温工作试验按MT210-1990第23.2条的规定进行，采用非散热试验样品的温度渐变的低温试验方法。5.11高温工作试验按MT210-1990第23.2条的规定进行，采用非散热试验样品的温度渐变的高温试验方法。5.12低温存贮试验按MT210-1990第24.2条的规定进行，采用温度渐变的低温试验方法。5.13高温存储试验按MT210-1990第24.2条的规定进行，采用温度渐变的高温试验方法。5.14湿热试验按MT210-1990第28.2条的有关规定进行，在试验的最后2h，进行绝缘电阻测量和耐压试验，然后检查电气性能和外观。5.15振动试验按MT210-1990第25.2条的规定进行。5.16冲击试验按MT210-1990第26.2条的规定进行。5.17跌落试验按MT210-1990第15.2条的规定进行。5.18运输试验按MT210-1990第27.2条的规定进行。5.19安全火花试验按GB3836.4-2000第10章的有关规定进行。6检验规则 6.1检验分类检验分为出厂检验、型式检验。6.2出厂检验6.2.1每台产品均需进行出厂检验。检验合格的，出具产品合格证方可出厂。6.2.2检验项目按表3中出厂检验的规定进行。6.2.3出厂检验各项指标须符合本标准的规定，有1项不合格则判定该产品不合格。6.3型式检验6.3.1下列情况之一应进行型式检验a)产品转厂定型时；b)产品结构、材料、工艺有较大改变，可能影响产品性能时；c)正常生产时每3年1次（防爆性能除外）；d)出厂检验结果与前次型式检验结果有较大差异时；e)停产1年恢复生产时；f）国家有关机构提出进行型式检验时。表3序号检验项目不合格分类要求检验方法出厂检验型式检验1电气性能试验B4.35.2—○2振铃响度B4.3.15.2.3—○3本安参数试验A4.12.35.2.4○○4手机功能试验B4.3.35.2.5○○5电源波动试验B4.45.3Δ○6结构C4.5 5.4○○7工频耐压测试A4.7.15.5○○8绝缘电阻测量A4.7.25.6○○9表面温度试验A4.85.7—○10外壳防护性能试验B4.65.8—○11工作稳定性试验B4.105.9Δ○12低温工作试验B4.11.15.10—○13高温工作试验B4.11.25.11—○14低温存贮试验B4.11.35.12—○15高温存贮试验B4.11.45.13—○16湿热试验B4.11.55.14—○17振动试验B4.11.65.15—○18冲击试验B4.11.75.16—○19跌落试验B4.11.85.17—○20运输试验B4.11.95.18—○21安全火花试验A4.12.25.19—○注：“○”表示需要进行检验的项目，“Δ”表示过程中进行检验的项目，“—”表示不需要进行检验的项目。绝缘电阻和工频耐压在出厂检验时只做常态。6.3.2检验项目应符合表3的规定。6.3.3样品在出厂检验合格品中随机抽取。抽样方法按GB/T10111-2008的有关规定进行。抽样基数≤50台时，抽样数量：2台；抽样基数＞50台时，采用GB/T2829-2002一次抽样方案，DLⅡ，RQL=40，样本数量n=4，Ac=0，Re=1。 6.3.4对A类项目，有1项不合格，判定型式检验不合格。对B类项目，有1项不合格，须加倍抽样重新检验，若仍有1项不合格，则判定型式检验为不合格。对C类项目，有3项不合格，判定型式检验为不合格。7标志安全标志标识执行AQ1043-2007的规定。
