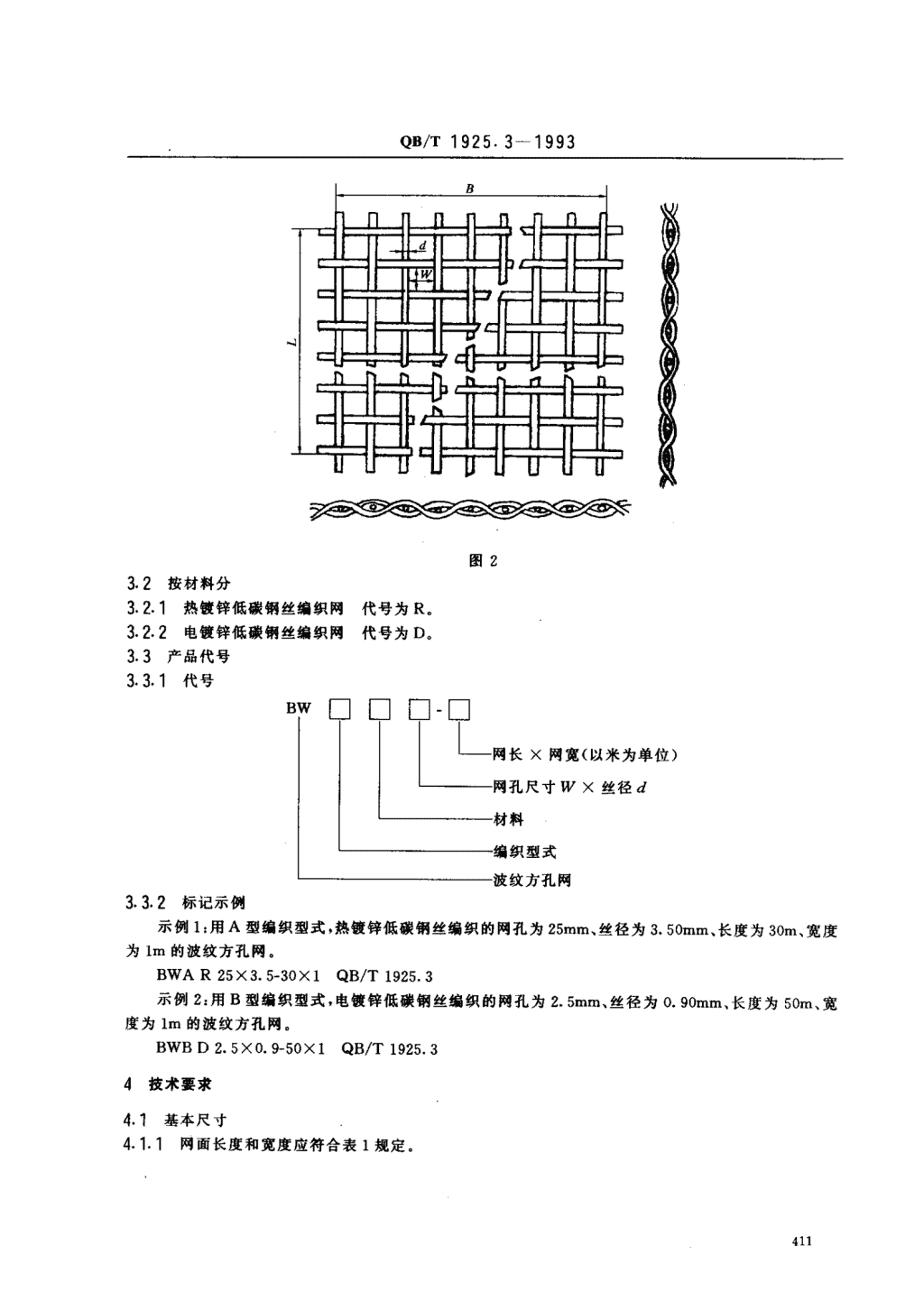

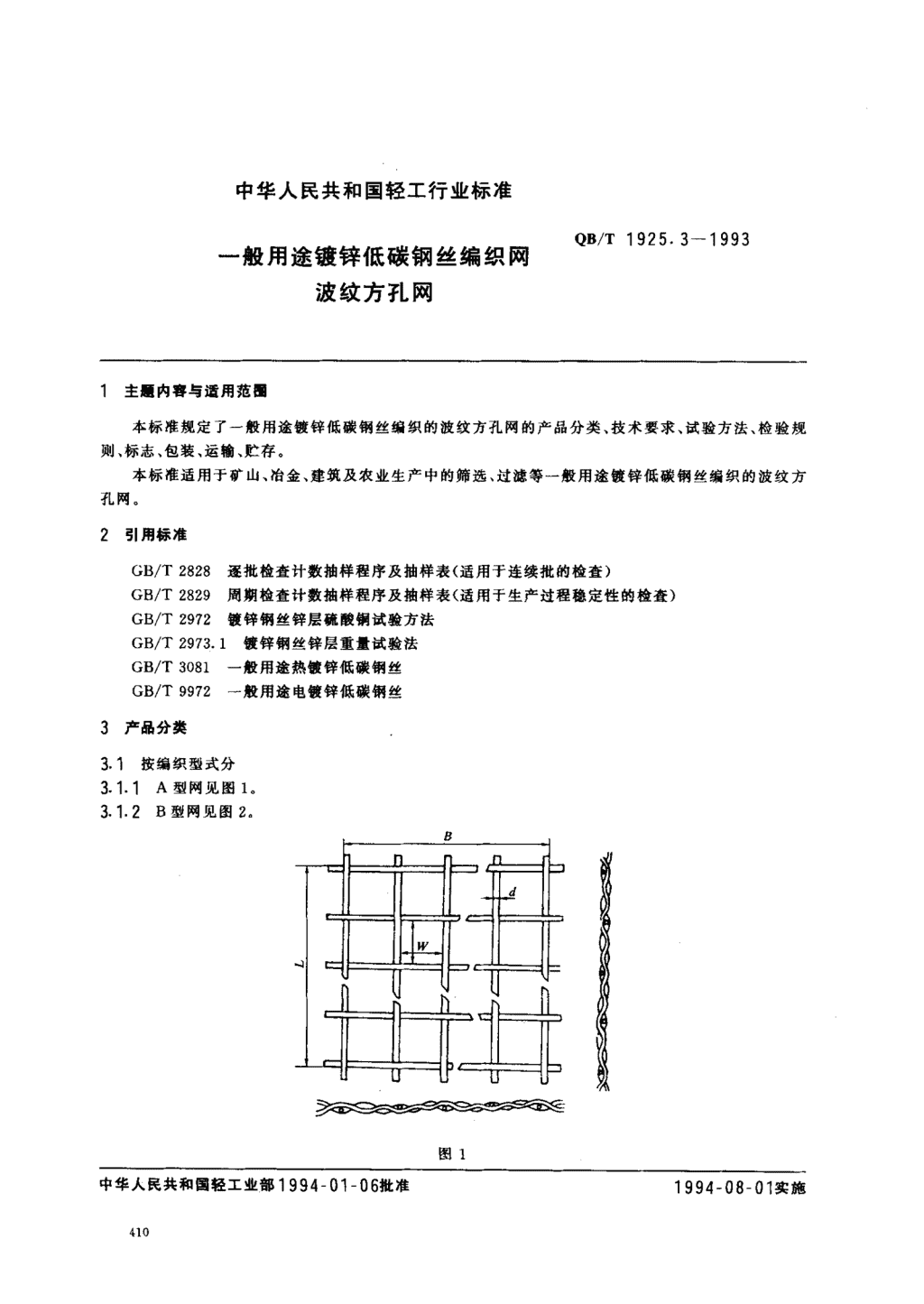

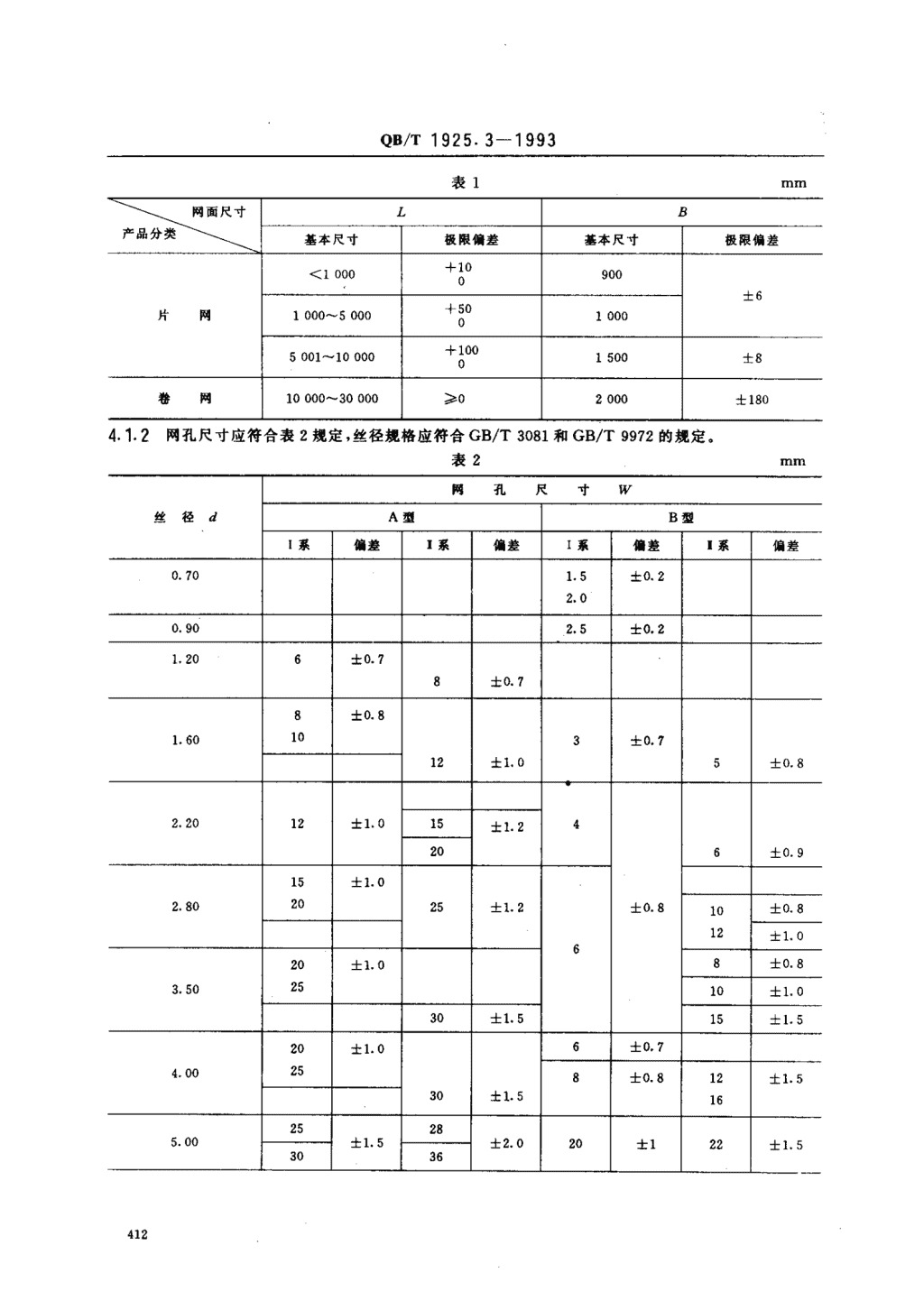

中华人民共和国轻工行业标准QB/T1925.3一1993一般用途镀锌低碳钢丝编织网波纹方孔网1主硬内容与适用范日本标准规定了一般用途镀锌低碳钢丝编织的波纹方孔网的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于矿山、冶金、建筑及农业生产中的筛选、过滤等一般用途镀锌低碳钢丝编织的波纹方孔网。2引用标准GB/T2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T2829周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T2972镀锌钢丝锌层硫酸铜试验方法GB/T2973.1被锌钢丝锌层重量试验法GB/T3081一般用途热被锌低碳钥丝GB/T9972一般用途电钱锌低碳钢丝3产品分类3.1按编织m式分3.1.1A型网见图1,3.1.2B型网见图2.8图1中华人民共和国轻工业部1994一01一06批准1994一08一01-3}a 标准分享网www.bzfxw.com免费下载QB/T1925.3一1993口图23.2按材料分3.2.1热镀锌低碳钢丝编织网代号为R。3.2.2电镀锌低碳钢丝编织网代号为D,3.3产品代号3.3.1代号BW口口口网长x网宽(以米为单位)网孔尺寸WX丝径d材料编织型式波纹方孔网3.3.2标记示例示例1:用A型编织型式，热镀锌低碳钢丝编织的网孔为25mm、丝径为3.50mm、长度为30m、宽度为lm的波纹方孔网。BWAR25X3.5-30X1QB/T1925.3示例2:用B型编织型式，电镀锌低碳钢丝编织的网孔为2.5mm、丝径为0.90mm、长度为50m,宽度为lm的波纹方孔网.BWBD2.5X0.9-50X1QB/T1925.34技术要求4.1基本尺寸4.1.1网面长度和宽度应符合表1规定。 QB/T1925.3一1993表1nl打1LB、赢}d}5}霓}}}Rt荃本尺寸极限偏差羞本尺寸极限偏差G1000+100900士6片网1000^-5000+50010005001--10000+01001500士8卷网10000^-30000)02000士1804.1.2网孔尺寸应符合表2规定，丝径规格应符合GB/T3081和GB/T9972的规定。差2】11n1网孔尺寸W丝径dA型B型I系偏差】系伯差工系偏差t系偏差0.70士0.2;.:0.902.5士0.21.206士0.78士0.7士0.81.601803士0.712士1.05士0.8.2.2012土1.015士1.24206士0.9;:士1.02.8025士1.2士0.8士0.8::士1.06::士1.08士0.83.5010士1.030士1.515士1.5士1.06士0.74.00::8士0.8士1.530士1.5::25285.00士15士2.020士122士1.53036412 标准分享网www.bzfxw.com免费下载QB/"r1925.3一1993续表2网孔尺寸W丝径dA型B型工系伯差I系偏差l系偏差I系偏差30士1.528士2.0186.00403520士1士1.5士2.0士3.05045252240458.00士3.0士3.030士1.535士2505080土4.070士5.010.0010090士5.0士7.0125110注:①1系为优先选用规格，.系为一般规格.②可根据用户摇要生产其他规格尺寸。4.2锌层与材料4.2.1锌层4.2.1.1DM网的锌层重t应符合GB/T9972中表41组的规定，R型网的锌层重量应符合GB/T3081中表41组的规定。4.2.1.2R型网需进行锌层均匀度试验并判定。4.2.2材料4.2.2.1电被锌钢丝的机械性能应符合GB/T9972中5.2条的规定.4.2-2.2热俄锌钢丝的机械性能应符合GB/T3081中3.2.1条的规定。4.3网面质A4.3.1卷网、片网网面应整洁，无锈演，色泽基本一致。4.3.2片网不平度应不超过表3规定。表3mmA虽网面积B型网面积，毒二~匕<1m"1-2m">2m"<1m"1-2m0>2m"优等品203040304050一级品254050405060合格品405080608090经纬线无松动。:一;一:倒条:网面经线倒条根数应不超过表4规定。表4片网卷网每根长度一子矛5}}每平方米经丝总根数经向5m网面经丝总根数刀Im优等品23<400一级品34<500合格品57<1000 QB/T1925.3一1993-一--------------一—一4.3.5网边:丝径露头应不超过表5规定。表5霭二塑竺15~1012~25>25优等品6810一级品8l015合格品10l5204.3.6跳线:网面每处跳线不得超过3个网孔，网孔尺寸W在lomm以上的网不允许跳线，在lomm以下的网面跳线处数应不超过表6规定。表6片网每平方米网面卷网经向sm网面，.畜;一侧巡1.5~34~8101.5~56~810优等品2l0520一级品32163l合格品5328424.3.7搭头:每根搭头长度为3一5个网孔。纬线不允许有搭头，经线网面搭头数应不超过表7规定。表7处片网每平方米网面卷网经向sm网面豪、、爵巡牲(smm>smm(smm>smm优等品0021一级品lO32合格品21534.3.8缩纬:每处缩纬不得超过一个网孔。网孔W大于smm的不得有缩纬，网孔W小于等于smm的缩纬处数应不超过表8规定。表8片网卷网..畜二火卜竺每平方米网面径向sm网面优等品03一级品15合格品275试验方法5.1对4.1条的试验5.1.，对4.1.1条网面长度和宽度:将网展开置于平面上，用钢卷尺、皮卷尺测量。5.1.2对4.1.2条测t网孔尺寸:将网展开放在平台上，用示值为0.OZmm游标卡尺测量，网孔尺寸大于1omm的跨测3~5孔，网孔尺寸小于IOmm的跨测10一15孔，然后计算单个孔径。计算公式为:测量数值一测量网丝根数X线径单孔孔径=测量网孔数 标准分享网www.bzfxw.com免费下载QB/T1925.3一1993丝径用。、植为。.Olmm千分尺测量。5.2锌层与材料试验5.2.1锌层试验5.2.1.1对4.2.1.1条D型网,R型网的锌层重量测定，按GB/T2973.1进行，试样应取网面任意处l00mmXl00mm二块。5.2.1.2对4.2.1.2条R型网的锌层均匀度测定，按GB/T2972的规定进行，按GB/T3081表4中A组规定判定，试样应取网面任意处l00mmXloomm二块。5.2.2材料试验5.2.2.1对4.2.2.1条按GB/T9972中6.2条进行试验。5.2-2.2对4.2.2.2条按GB/T3081中4.2条进行试验。5.3网面质量试验5.3门对4.3.1条在自然光下目测进行。5.3.2对4.3.2条的侧f，将网置于平面上，用示值为。.5mm钢板尺侧最高点。5.3.3对4.3.3条的检侧用图3所示拨板，按表9选取材质为65锰钢拨板划网面无松动。注:L为施力点至拨板头距离。LL,RS丝径d1<1.6120701.521.6-2.83>2.85.3.4对4.3.4条的测量一般目测，有争议时可以采用角度尺侧量，倒条长度用钢卷尺测量。5.3.5对4.3.5条用示值为。.5mm的钢板尺测量。5.3.6对4.3.6,4.3.7,4.3.8条的侧量用钢卷尺确定侧量范围后目测计数。5.3.7网长两端各lm，网宽两边各60mm之内的网孔、倒条、松动不作检测。6检验规则正常批量生产的产品质量检验分为逐批检验和周期检验。6.1逐批检验的抽样方案和检查判定规则6.1.1每批产品出厂前都应按标准规定的逐批检验项目进行检验，逐批检验的抽样检查应符合GB/T2828的规定。6.1.2逐批检验采用一般检查水平I，一次抽样方案，不合格类别、检验项目、合格质量水平(AQL)按表10规定。415 Qs/"r1925.3一1993表10不合格类别检验项目检验条歌合格质f水平(AQL)网面长度和宽度4.1.1网孔、丝径4.1.2--.-.-----片网平面度4.3。2跳线4.3.6搭头4.3.7网面整洁4.3.1经纬线无松动4.3.3倒条4.3.4网边4.3.5缩纬4.3.86.1.3对7.1条标志、7.2条包装:抽取二卷作为样本检验应全部合格。6.2周期检查的抽样方案和检查判别6.2.1正常批A生产的产品应按标准规定的周期检查项目，定期进行周期性植查，周期检查的抽样检查应符合GB/T2829的规定。6.2.2在产品连续批I生产条件下，每半年应抽样进行一次周期检查。6.2.3样本的抽取与样本的检查应符合GB/T2829中4.9,4.1。条的规定。6.2.4周期检查采用判别水平I，一次抽样方案，植验项目、检验条欲、判定数组、样本数和不合格质量水平(RQL)按表11规定。表11到定数组检验项目检脸条欲样本数不合格质A水平(RQ")A}P-锌层4.2.101265材料4.2.26.3型式检验6.3.1有下列情况之一时，应按标准中规定的技术要求全部进行检验(必要时由双方协议，可增加试验项目)。a.新产品或老产品转厂生产的试制定型鉴定;b.正式生产后，如结构、材料、工艺有较大改变，可能形响产品性能时;c.产品长期停产后，恢复生产时;d国家质量监督机构提出进行9式检脸的要求时。6.3.2型式试验为全性能试验，其判别水平、合格判定数组参照6.1,6.2条执行。7标志、包袭、运翰、贮存不，标志7.111产品出厂应附有合格证，产品合格证内容a.产品名称;阮产品标记; 标准分享网www.bzfxw.com免费下载Qs/T1925.3一1993c.商标;d.制造厂名;e.检验员代号;f.检验日期.7.1.2包装标志内容:a.产品名称，b.产品标记;C.数量书d重2se.商标;f.制造厂名;9制造日期。7.2包装卷网用卷筒式包装，外衬用防护纸或塑料膜包裹，用彼锌丝捆扎并附有产品合格证。片网包装内用防潮纸，外用木条箱包装.包装箱可根据网面尺寸大小而定，但总重t不得超过80kg,了3运输产品运输工具应清洁、干燥，严禁淋雨受潮，装卸应防损坏包装。7.4贮存产品应贮存在空气流通、干澡井无腐蚀性气体的仓库中，若产品里于底层仓库中，应离地面200mm.产品在上述贮存条件下，自制造期起保质期为一年。 QB,/T1925.3一1993附录A波纹方孔网编织缺陷图示(参考件)A1倒条(困丝或躺条)经线偏倒与铅垂面的夹角大于450的偏倒现象，它主要是因为在轧节工艺过程中不能全部消除钢丝应力而形成。图A1A2跳线(跳目)一般由于钢丝细、网孔小、经线根数多、机织文口小所造成。图A2418 标准分享网www.bzfxw.com免费下载QB/T1925.3一1993A3搭头在编织过程中经线折断，把断头交错以拨编的形式搭接起来。图A3AQ缩纬纬线未与最边经线交接而形成的缺目。图A4 QB/T1925.3一1993附加说明:本标准由轻工业部质量标准司提出。本标准由全国建筑五金标准化中心归口。本标准由成都金属丝网厂、上海长征丝网厂、上海群益机床厂、上海市建筑五金工业研究所负责起自本标准实施之日起，原轻工业部部标准SG316-1983《波纹方孔网》作废。420
