QBT 1544-1992 编织机用计数器.pdf 6页

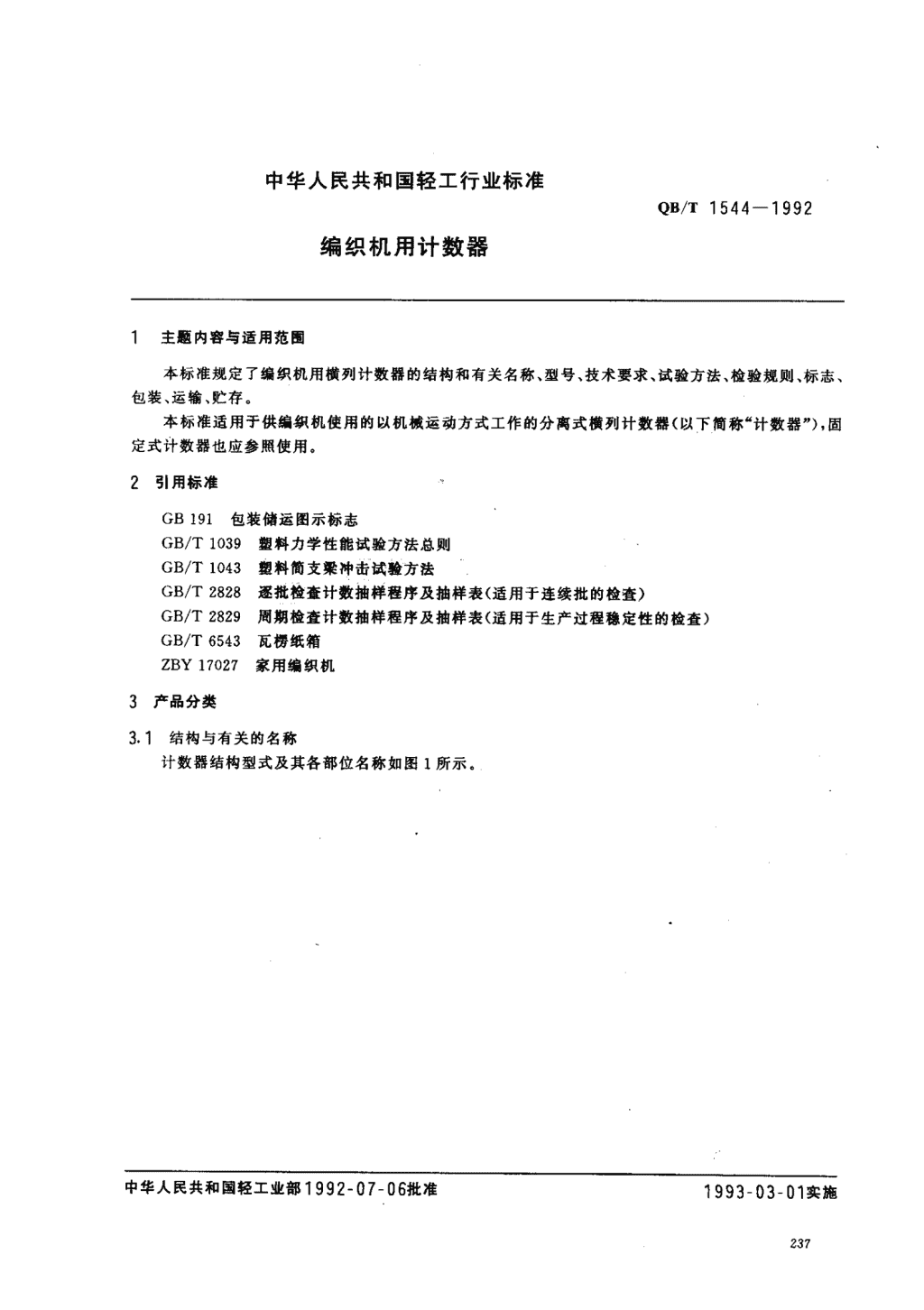

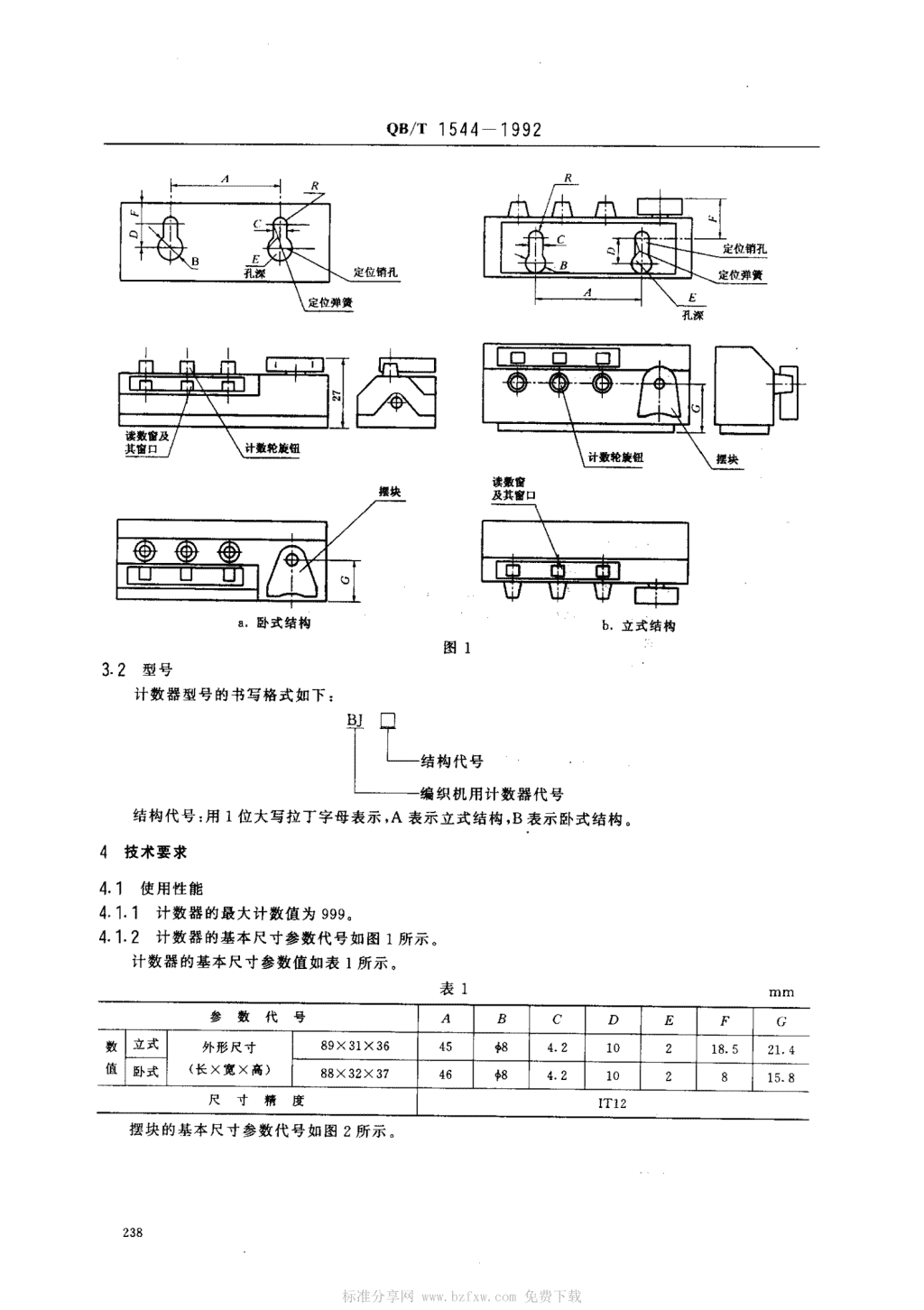

中华人民共和国轻工行业标准QB/T1544一1992编织机用计数器1主题内容与适用范围本标准规定了编织机用横列计数器的结构和有关名称、型号、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于供编织机使用的以机械运动方式工作的分离式横列计数器(以下简称“计数器，’)，固定式计数器也应参照使用。2引用标准GB191包装储运图示标志GB/T1039塑料力学性能试验方法总则GB/T1043塑料简支梁冲击试脸方法GB/T2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T2829周期检查计数抽样程序及抽样表(适用于生产过程称定性的检查)GB/T6543瓦拐纸箱ZBY17027家用编织机3产品分类3.1结构与有关的名称计数器结构型式及其各部位名称如图1所示。中华人民共和国轻工业部1992-07-06批准1993一03一01实施 QB/"r1544一1992读盈窗摇块及其窗口卧式结构b.立式结构图13.2型号计数器型号的书写格式如下结构代号编织机用计数器代号结构代号:用1位大写拉丁字母表示，A表示立式结构，B表示卧式结构。4技术要求4.1使用性能4.1.1计数器的最大计数值为99s,4.1.2计数器的基本尺寸参数代号如图1所示。计数器的基本尺寸参数值如表1所示。表1参数代号ABCDEFG数立式外形尺寸89X31X3645$84.210218.521.4值卧式(长X宽X高)88X32X3746中84.2102815.8尺寸精度IT12摆块的基本尺寸参数代号如图2所示标准分享网www.bzfxw.com免费下载 QB/T1544一1992图2摆块的基本尺寸参数值如表2所示。表2nlln参数代号A刀CD五FG立式R61弓145R15J92名数值卧式R614.512R122436尺寸精度IT124.1.3计数器应能可靠地安装到编织机的计数器定位销上，工作时定位弹赞应能保证计数器不在定位销_L松脱，并且能够装卸自如。4.1.4计数器工作时。计数轮数字相对于读数窗窗口应跳字准确、可靠。www.bzfxw.com4.1.5连续拨动计数器10万次，非进位计数轮在其他计数轮作进位转动时应不出现抖动或明显的数字偏离。4飞.6将计数器装到编织机上。推拉编织机机头使其计数撞杆拨撞计数器摆块，撞杆每次通过后，摆块应能及时准确地复位。4.1.7对各计数轮单独进行数字调整时，其顺、逆时针转动应灵活，且非调整的计数轮应不受干扰。4.2外观4.2.1计数器塑料件应符合之BY17027中5.1.2条的规定。·4.2.2计数器电镀件应符合ZBY17027中5.1.4茶的规定。4.2.3计数器应采用5号数字显示，数码字迹应完整、端正、清晰、醒目。4.2.4计数器读数窗窗口应透明、洁净。窗廿形伏端正，大小一致4.3材料及其物理性能计数器塑料件应采用ABS或不低于ABS机械性能的材料制造。4.3，1冲击强度计数器用塑料符合GB/T1043规定的缺11小试样，冲击强度应不低于22kg.cm/cm2,4,3-2硬度计数器用塑料以标尺R表示的洛氏硬度应不低于R65n5试验方法51试验条件除有特殊规定外，所有试验应在以下环境和条件下进行.环境禅度:8-35,c;相对湿度:45%-75%; QB/T1544一1992大气压力:80-100kPa;光照度:100^-2501x;目视检验视力。)1.3,52使用性能检验5.2.，基本尺寸检验本标准4.1.2条图1中规定的基本尺寸A,B,C,E采用专用检具检验，其工作尺寸如图3所示。护90(1r乃图3本标准4.1.2条图1和图2中规定的其余的基本尺寸采用分度值为0.02mm的游标卡尺检测，其结果应符合4.1.2条中表1和表2的规定。5.2.2工作参数检验5.2.2.，检查顺序4.1.7,4.1.3,4.1,6,4.1.4,4.1.5,4.1.1.5.2.2.2检具及妻沪、rwww.bzfxw.com检具结构奴图4所示，其针床上装有两套计数器定位梢。使计数器安装上去后能在检具机头滑过时受到其计数撞杆的撞拨。定位梢的结构和安装应符合本标准5.2.1条的规定，其中一套定位销上应装有一只合格的计数器。机头里位计盈县合格计拍翻5.2-2.3检验步辣及要求5.2.2.3.1用手逐个转动受检计数器计数轮旋钮。手感和目视检查的结果应符合本标准4.1.7条的规定。5.2-2-3.2将受检计数器在检具上反复装卸3次。然后，再将受检计数器安装到检具上，将机头的计数披杆置于计数位置。来回快速推拉机头10次.使受检计数器摆块动作，其手感和目视检查结果应符合本标准4.1.3,4.1.6条的规定。5.2,2.3.3将受检计数器和合格计数器安装到检具上，将机头上的计数撞杆里于计数位置，来回快速推拉机头10次，每推拉机头一次，各计数器摆块都应随之受什数搜杆搜搜两次，将受检计数器与合格计数器进行计数对比，其目视和手感的检查结果应符合本标准4.1.4,4.1.5,4.1.1条的规定。5。3外观检验标准分享网www.bzfxw.com免费下载 QB/T1544一1992采用目视检查，其结果应符合本标准4.2.1-4.2.4条的规定口5.4材料及其物理性能试验5.4门冲击强度试验按GB/T1039和GB/T1043的规定进行，其结果应符合本标准4.3.1条的规定。5.4.2硬度试验在洛氏硬度计上进行，试验应符合GB/T1039的规定，其结果应符合本标准4.3.2条的规定。6检验规则6.1计数器的检验分为出厂检验和型式检验。6.2由生产厂提交给用户的计数器必须经出厂检验合格并挂有合格证或盖有合格印章。6.3型式检验和出厂检验提供受检的计数器以日产量组成一个检查批，检查批内的计数器应是同一生产条件下产品的集合，样本应从检查批中随机抽取.6.4型式检验每6个月进行一次，或在国家质量监督机构提出时进行。6.5属于出厂检验的项目为本标准技术要求内容中4.1.1-4.1.7,4.2.1-4.2.4条。6.6属于型式检验的项目为本标准技术要求的全部。6.了检查的抽样根据GB/T2828和GB/T2829的规定进行，受检批的质量以每百单位产品不合格品数表示。6.7.1检查水平与判别水平出厂检验:一般检查水平a;型式检验:判别水平fl。6.7.2合格质量水平:AQL=2.5，不合格质量水平:RQL=30,www.bzfxw.com6.7.3检查的抽样方案:正常检查一次抽样、判别水平e的一次抽样。6.了4抽样检查的合格判定数(人)与不合格判定数(R.)如表2所示。表2样本大小AR批t范围出厂检验型式检验出厂幢脸型式检脸出厂检验型式检验150^-2803252031281-5005053041501^-120080550616.8计数器抽样检查后的处置应符合GB/T2828和GB/T2829中4.12条规定。标志、包装、运翰、贮存7.1包装和标志7.1.1计数器在装人包装袋之前应将其外表面擦拭干净，挂上合格证或盖上合格印章。7.1.2每只计数器应用1只塑料薄膜袋套装。7.1.3计数器运输包装数量为120只/箱，包装箱为双瓦楞纸箱，包装箱的结构及其纸板材料的选用应符合GB/T6543的相应规定。7.1.4计数器运输包装上应印有如下标志:s.产品名称;b.产品型号;c.运输包装数量;a.外包装尺寸; Qs/T1544一1992e.防压、防潮图示书f1卜﹂，制造厂名称7，1.计数器装箱前后，应在包装箱箱顶内衬瓦楞纸板其材料代号同包装箱了1.6计数器运输包装应采用包装胶带封口，并用塑料打包带捆扎，用带数量不少于s根。7.2运输和贮存72.1计数器应采用遮笼运输，运输或装卸时应避免受潮、挤压和碰撞，并避免与酸碱等腐蚀性物品rat车运输7.2.2计数器库房的贮存条件为:舀甲环境跟度:-2a一十40C;b相对湿度:不大于75肠;通风良好。空气中不含腐蚀性有害气体。附加说朋:本标准由轻工业部质量标准司提出。本标准由全国缝纫机工业标准化中心归口。本标准由湖南益阳缝纫机厂、南京缝纫机总厂、浙江余姚低塘电器塑料厂、温州布缝纫机二厂、上海环球编织机械厂、武汉日用机械制造公司、浙江慈澳市新蒲广播电视器件厂负贵起草。本标准主要起草人高扬、张建明、李麟书、徐作运、李菊生、姜爱珠、沈吾贤，www.bzfxw.com242标准分享网www.bzfxw.com免费下载
