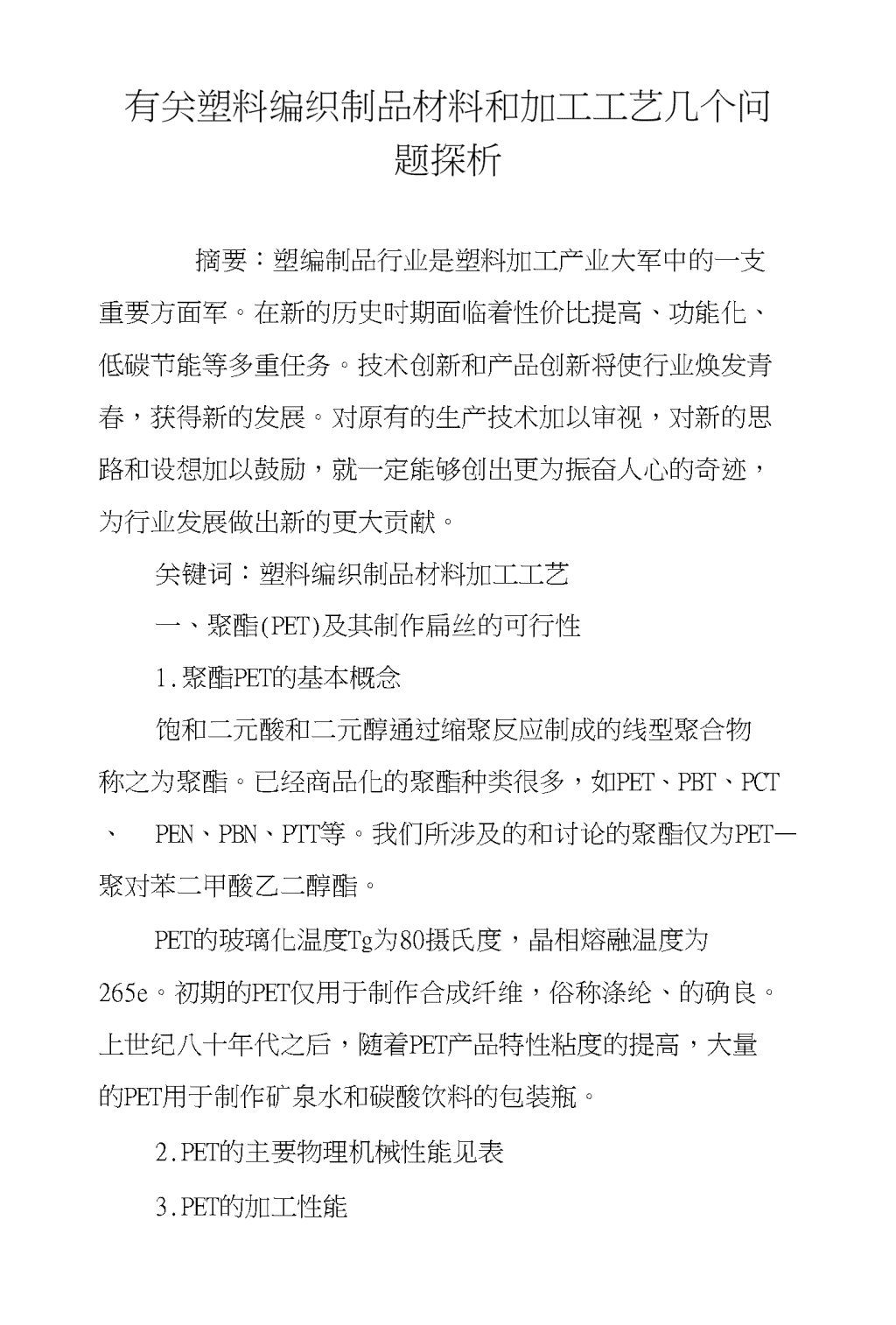

有关塑料编织制品材料和加工工艺几个问题探析 5页

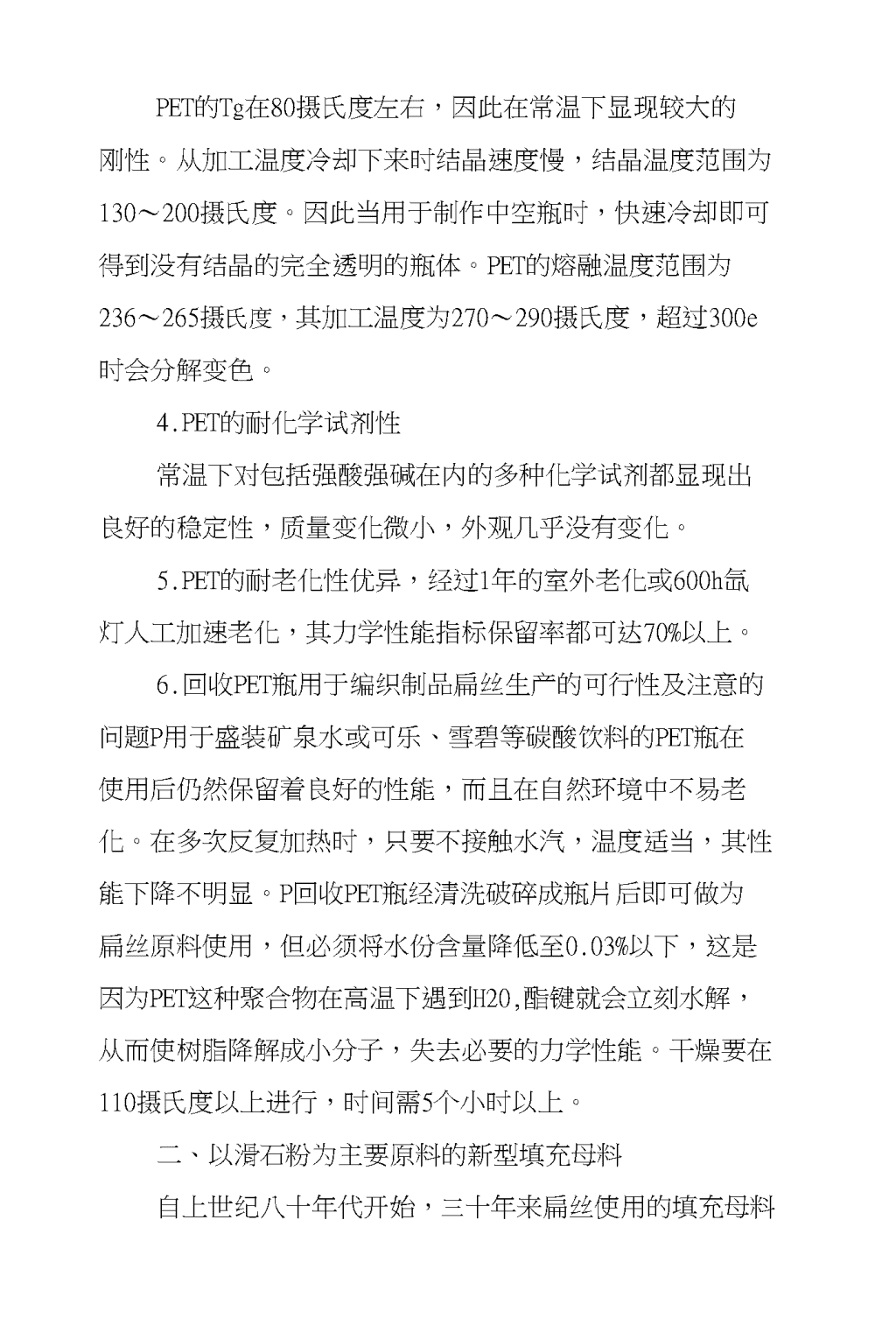

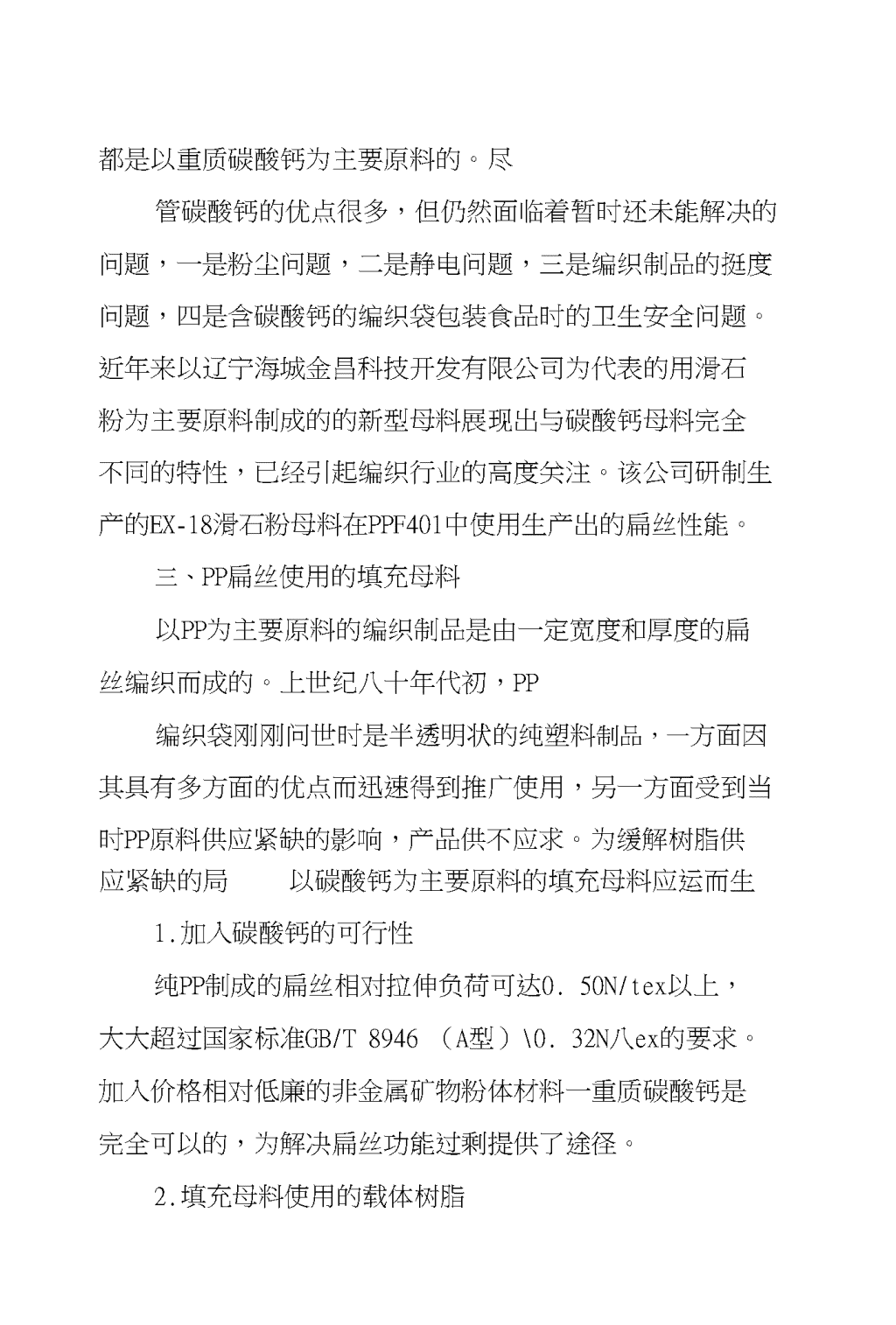

有关塑料编织制品材料和加工工艺几个问题探析摘要：塑编制品行业是塑料加工产业大军中的一支重要方面军。在新的历史时期面临着性价比提高、功能化、低碳节能等多重任务。技术创新和产品创新将使行业焕发青春，获得新的发展。对原有的生产技术加以审视，对新的思路和设想加以鼓励，就一定能够创出更为振奋人心的奇迹，为行业发展做出新的更大贡献。关键词：塑料编织制品材料加工工艺一、聚酯(PET)及其制作扁丝的可行性1.聚酯PET的基本概念饱和二元酸和二元醇通过缩聚反应制成的线型聚合物称之为聚酯。已经商品化的聚酯种类很多，如PET、PBT、PCT、PEN、PBN、PTT等。我们所涉及的和讨论的聚酯仅为PET—聚对苯二甲酸乙二醇酯。PET的玻璃化温度Tg为80摄氏度，晶相熔融温度为265e。初期的PET仅用于制作合成纤维，俗称涤纶、的确良。上世纪八十年代之后，随着PET产品特性粘度的提高，大量的PET用于制作矿泉水和碳酸饮料的包装瓶。2.PET的主要物理机械性能见表3.PET的加工性能 PET的Tg在80摄氏度左右，因此在常温下显现较大的刚性。从加工温度冷却下来时结晶速度慢，结晶温度范围为130〜200摄氏度。因此当用于制作中空瓶时，快速冷却即可得到没有结晶的完全透明的瓶体。PET的熔融温度范围为236〜265摄氏度，其加工温度为270〜290摄氏度，超过300e时会分解变色。1.PET的耐化学试剂性常温下对包括强酸强碱在内的多种化学试剂都显现出良好的稳定性，质量变化微小，外观几乎没有变化。2.PET的耐老化性优异，经过1年的室外老化或600h氙灯人工加速老化，其力学性能指标保留率都可达70%以上。3.回收PET瓶用于编织制品扁丝生产的可行性及注意的问题P用于盛装矿泉水或可乐、雪碧等碳酸饮料的PET瓶在使用后仍然保留着良好的性能，而且在自然环境中不易老化。在多次反复加热时，只要不接触水汽，温度适当，其性能下降不明显。P回收PET瓶经清洗破碎成瓶片后即可做为扁丝原料使用，但必须将水份含量降低至0.03%以下，这是因为PET这种聚合物在高温下遇到H20,酯键就会立刻水解，从而使树脂降解成小分子，失去必要的力学性能。干燥要在110摄氏度以上进行，时间需5个小时以上。二、以滑石粉为主要原料的新型填充母料自上世纪八十年代开始，三十年来扁丝使用的填充母料 都是以重质碳酸钙为主要原料的。尽管碳酸钙的优点很多，但仍然面临着暂时还未能解决的问题，一是粉尘问题，二是静电问题，三是编织制品的挺度问题，四是含碳酸钙的编织袋包装食品时的卫生安全问题。近年来以辽宁海城金昌科技开发有限公司为代表的用滑石粉为主要原料制成的的新型母料展现出与碳酸钙母料完全不同的特性，已经引起编织行业的高度关注。该公司研制生产的EX-18滑石粉母料在PPF401中使用生产出的扁丝性能。三、PP扁丝使用的填充母料以PP为主要原料的编织制品是由一定宽度和厚度的扁丝编织而成的。上世纪八十年代初，PP编织袋刚刚问世时是半透明状的纯塑料制品，一方面因其具有多方面的优点而迅速得到推广使用，另一方面受到当时PP原料供应紧缺的影响，产品供不应求。为缓解树脂供应紧缺的局以碳酸钙为主要原料的填充母料应运而生1.加入碳酸钙的可行性纯PP制成的扁丝相对拉伸负荷可达0.50N/tex以上，大大超过国家标准GB/T8946（A型）.32N八ex的要求。加入价格相对低廉的非金属矿物粉体材料一重质碳酸钙是完全可以的，为解决扁丝功能过剩提供了途径。2.填充母料使用的载体树脂 APP、PEP,PPM三种填充母料的载体树脂分别是无规聚丙烯、聚乙烯和粉料聚丙烯。当然也可以使用回收再生的聚丙烯做母料的载体。实验表明，以粉料PP为载体的填充母料在同样情况下，制成的扁丝性能最好。1.碳酸钙的用量填充母料的主要作用是将粉状的碳酸钙均匀分布在PP塑料基体中。最初的APP母料仅能加入5phr，即在扁丝制品中碳酸钙的含量仅为4%左右。碳酸钙的用量除和载体树脂种类有关外，还与碳酸钙本身的粒度有关。当前在迗到国家标准的前提下，使用1250目的重钙，在填充母料加工过程恰当的情况下，碳酸4弓在PP扁丝的用量可以达到25%左右。2.填充母料的价格与选用原则目前市场上有4000元/吨以上的母料产品，也有每吨仅1000多元的产品。母料的成本价格主要取决于所用载体树脂的数量。使用哪种价格的母料主要取决于哪一种原料和用途的扁丝，如用回收料生产水泥包装袋用的扁丝，只能选用便宜的母料，而加工食品包装用的高档编织袋，或要求在拉丝时不出现粉尘，就只有使用超细重钙制成的高载体树脂含量的填充母料。参考文献：[1]周祥兴等.实用塑料包装制品手册.中国轻工业出版社，2010.12. [1]刘英俊，复合抗氧剂QS215在PP加工中的抗热氧老化效果研究.塑料2010.03.[2]刘英俊，刘伯元.塑料填充改性.中国轻工业出版社.2010.12、[3]李群，刘永丰.3000目滑石粉增强塑料扁丝母料技术的研究.改性塑料及功能母料产业发展论坛.2011.10.
