JBT6627-1993碳（化）纤维浸渍聚四氟乙烯编织填料.pdf 6页

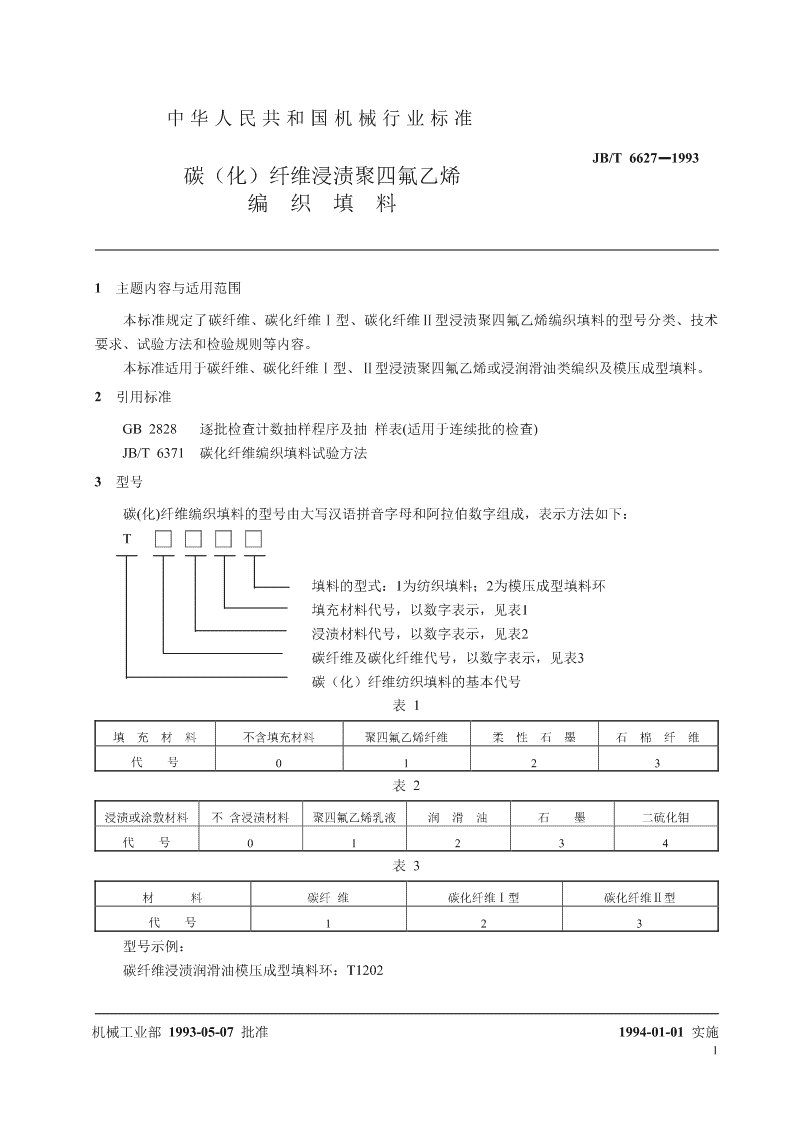

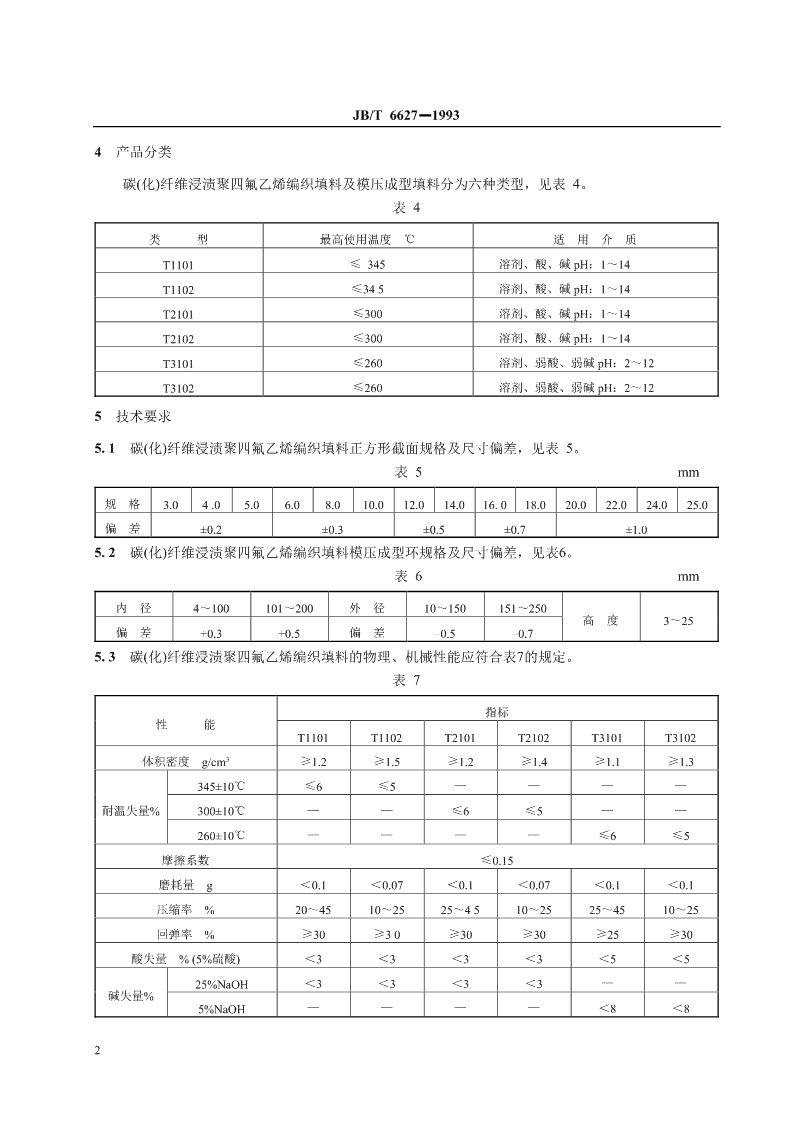

J22JB/T6627－1993碳（化）纤维浸渍聚四氟乙烯编织填料1993-05-07发布1994-01-01实施中华人民共和国机械工业部发布 中华人民共和国机械行业标准JB/T6627－1993碳（化）纤维浸渍聚四氟乙烯编织填料1主题内容与适用范围本标准规定了碳纤维、碳化纤维Ⅰ型、碳化纤维Ⅱ型浸渍聚四氟乙烯编织填料的型号分类、技术要求、试验方法和检验规则等内容。本标准适用于碳纤维、碳化纤维Ⅰ型、Ⅱ型浸渍聚四氟乙烯或浸润滑油类编织及模压成型填料。2引用标准GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)JB/T6371碳化纤维编织填料试验方法3型号碳(化)纤维编织填料的型号由大写汉语拼音字母和阿拉伯数字组成，表示方法如下：T填料的型式：1为纺织填料；2为模压成型填料环填充材料代号，以数字表示，见表1浸渍材料代号，以数字表示，见表2碳纤维及碳化纤维代号，以数字表示，见表3碳（化）纤维纺织填料的基本代号表1填充材料不含填充材料聚四氟乙烯纤维柔性石墨石棉纤维代号0123表2浸渍或涂敷材料不含浸渍材料聚四氟乙烯乳液润滑油石墨二硫化钼代号01234表3材料碳纤维碳化纤维Ⅰ型碳化纤维Ⅱ型代号123型号示例：碳纤维浸渍润滑油模压成型填料环：T1202机械工业部1993-05-07批准1994-01-01实施1 JB/T6627－19934产品分类碳(化)纤维浸渍聚四氟乙烯编织填料及模压成型填料分为六种类型，见表4。表4类型最高使用温度℃适用介质T1101≤345溶剂、酸、碱pH：1～14T1102≤345溶剂、酸、碱pH：1～14T2101≤300溶剂、酸、碱pH：1～14T2102≤300溶剂、酸、碱pH：1～14T3101≤260溶剂、弱酸、弱碱pH：2～12T3102≤260溶剂、弱酸、弱碱pH：2～125技术要求5.1碳(化)纤维浸渍聚四氟乙烯编织填料正方形截面规格及尺寸偏差，见表5。表5mm规格3.04.05.06.08.010.012.014.016.018.020.022.024.025.0偏差±0.2±0.3±0.5±0.7±1.05.2碳(化)纤维浸渍聚四氟乙烯编织填料模压成型环规格及尺寸偏差，见表6。表6mm内径4～100101～200外径10～150151～250高度3～25偏差+0.3+0.5偏差–0.5–0.75.3碳(化)纤维浸渍聚四氟乙烯编织填料的物理、机械性能应符合表7的规定。表7指标性能T1101T1102T2101T2102T3101T31023体积密度g/cm≥1.2≥1.5≥1.2≥1.4≥1.1≥1.3345±10℃≤6≤5————耐温失量%300±10℃——≤6≤5——260±10℃————≤6≤5摩擦系数≤0.15磨耗量g＜0.1＜0.07＜0.1＜0.07＜0.1＜0.1压缩率%20～4510～2525～4510～2525～4510～25回弹率%≥30≥30≥30≥30≥25≥30酸失量%(5%硫酸)＜3＜3＜3＜3＜5＜525%NaOH＜3＜3＜3＜3——碱失量%5%NaOH————＜8＜82 JB/T6627－19935.4碳(化)纤维编织填料表面应平整，浸渍聚四氟乙烯乳液或润滑剂应均匀分布，不应脱落，外露线头、跳线、缺花、勒边10m内不得超过1处。6试验方法6.1碳(化)纤维浸渍聚四氟乙烯编织填料的规格，用精度为0.02mm的游标卡尺从两个互相垂直的方向测定，取其算术平均值，由填料的任何一点作为起点，每隔1m测量1次，取3处的算术平均值作为试验结果。填料环的规格，每个环直径对称方向测量2点，取3个环的算术平均值作为试验结果。6.2碳(化)纤维浸渍聚四氟乙烯编织填料的体积密度、酸失量、碱失量、压缩率、回弹率、耐温失量、摩擦系数及磨耗量的测试，均按JB/T6371的规定。6.3编织填料外观质量采用目视检查。7检验规则7.1产品应经检验部门检验合格方能出厂。7.2产品分出厂检验和型式检验。7.2.1出厂检验的项目包括：规格及尺寸偏差、体积密度、耐温失量、外观质量。7.2.2型式检验的项目为第6.1～6.4条规定的所有项目。7.3有下列情况之一时，应进行型式检验：a.试验新产品；b.产品转型；c.正式生产后在结构、材料、工艺上有较大改进，可能影响产品性能；d.正常生产满1年；e.停产2个月以上重新恢复生产。7.4编织填料外观质量应全部检查，其余项目抽样检查。7.5同一牌号、同一规格的产品以50kg为一批，不足50kg按一批计。抽样时，从单位产品中取出足够测试用量的样品作为单位产品的代表。7.6碳(化)纤维浸渍聚四氟乙烯编织填料第5.1～5.3条按GB2828中规定的一次抽样方案执行，检查水平Ⅰ，合格质量水平AQL为10，第5.4条采用全检。8标志、包装、贮存8.1标志碳(化)纤维浸渍聚四氟乙烯编织填料的包装箱上应注明：a.制造厂名和商标；b.产品名称；c.产品规格及型号；d.毛重及净重；e.制造日期或生产批号。8.2包装8.2.1碳(化)纤维编织填料的包装应保证在运输和贮存过程中不致损坏。3 JB/T6627－19938.2.2同一规格的编织填料不超过5kg为一卷，环状填料每10环为一卷，用塑料袋包装并装入箱内、捆扎牢固，每箱重量不超过20kg。8.2.3包装箱内应有装箱单，其上注明：a.制造厂名；b.产品名称；c.产品商标；d.产品规格、型号；e.产品数量；f.制造日期。8.2.4包装箱内应附有产品合格证，其上注明：a.批号；b.标准号；c.检验员姓名或代号。8.3运输及贮存8.3.1编织密封填料在运输过程中必须防止雨淋或受潮。8.3.2产品应贮存在清洁、干燥的仓库内。附加说明：本标准由机械工业部合肥通用机械研究所提出并归口。本标准由机械工业部合肥通用机械研究所负责起草。本标准主要起草人杨书益。4 1993－JB/T6627中华人民共和国机械行业标准碳（化）纤维浸渍聚四氟乙烯编织填料JB/T6627－1993*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/2字数8,0001993年10月第一版1993年10月第一次印刷印数1－500定价2.00元编号1106机械工业标准服务网：http://www.JB.ac.cn
