剪纸机机械原理报告 9页

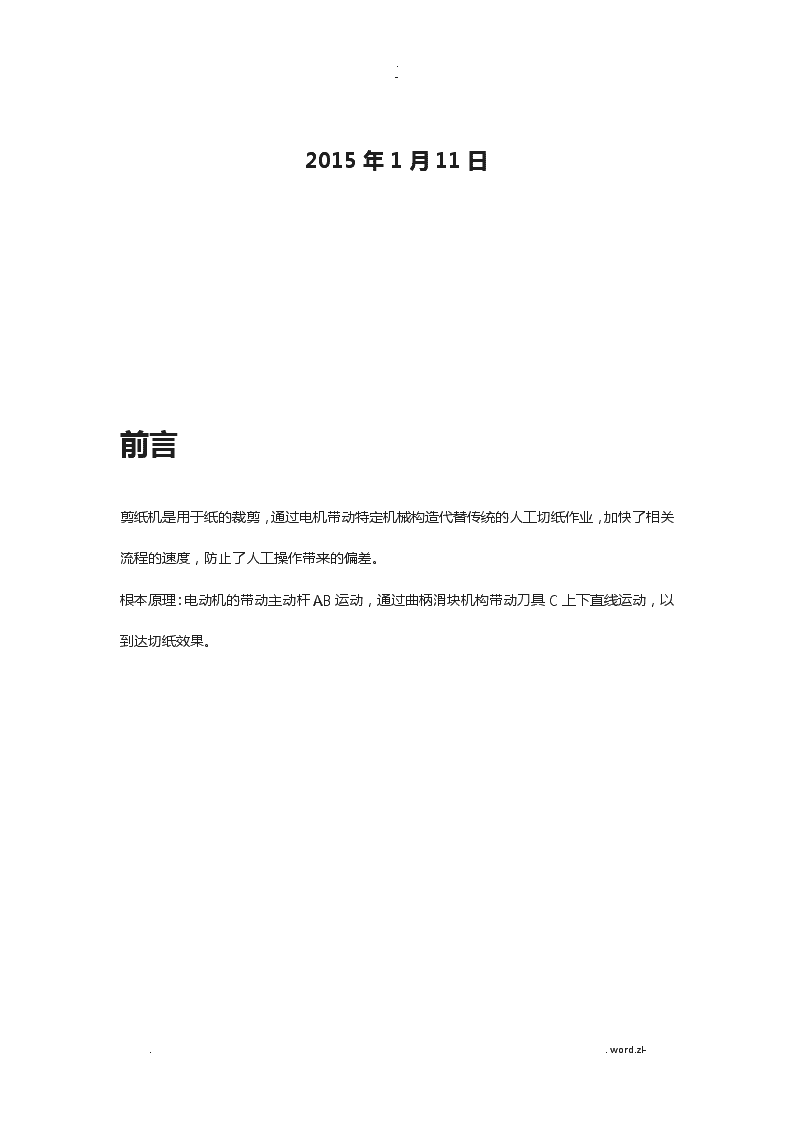

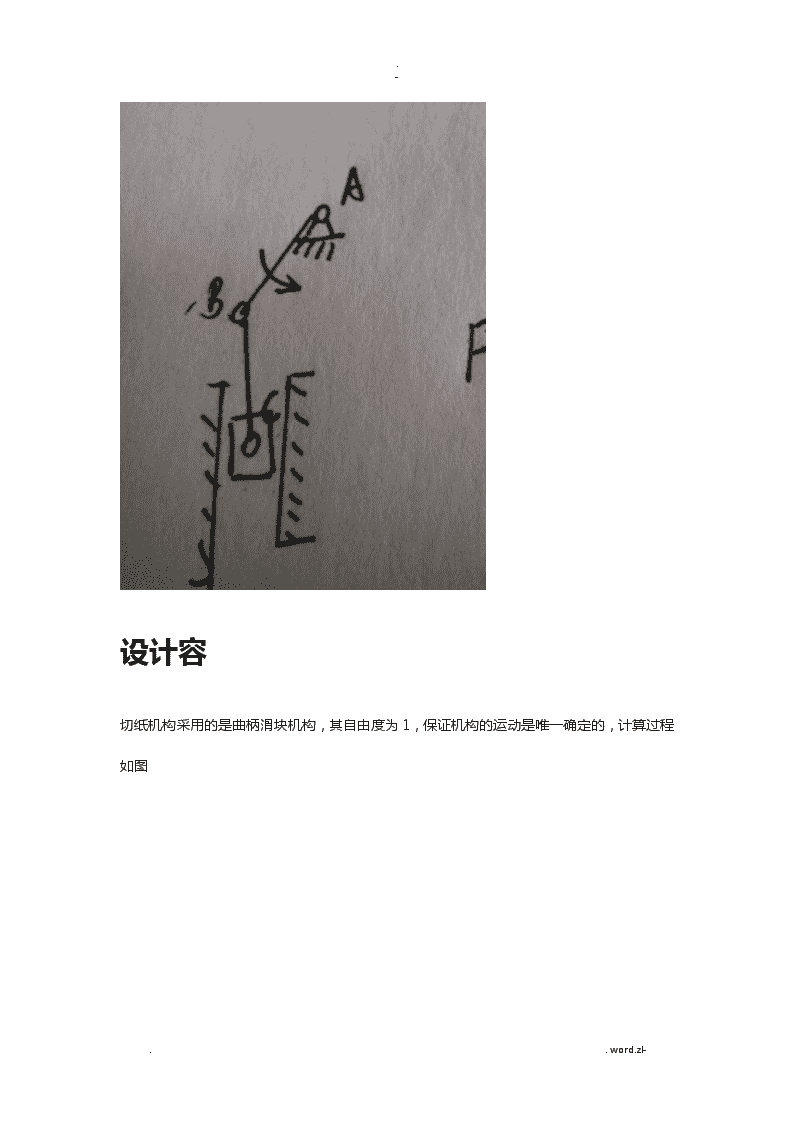

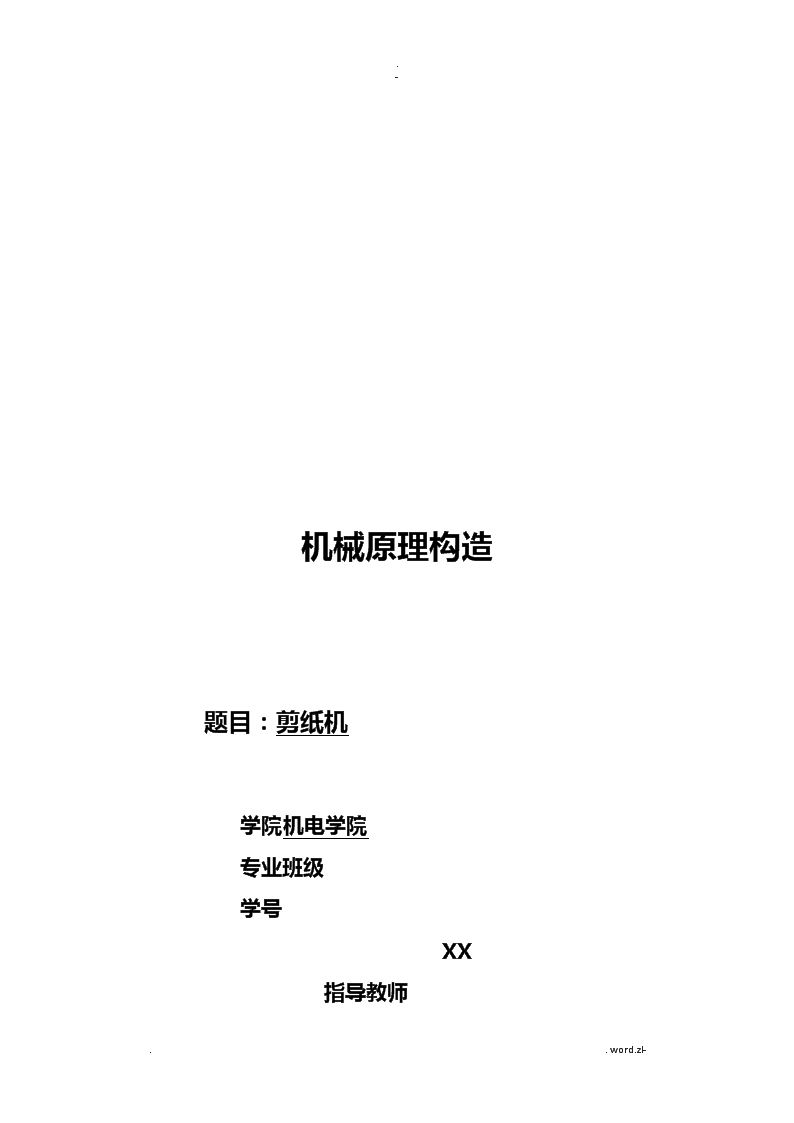

.-机械原理构造题目：剪纸机学院机电学院专业班级学号XX指导教师..word.zl- .-2015年1月11日前言剪纸机是用于纸的裁剪，通过电机带动特定机械构造代替传统的人工切纸作业，加快了相关流程的速度，防止了人工操作带来的偏差。根本原理：电动机的带动主动杆AB运动，通过曲柄滑块机构带动刀具C上下直线运动，以到达切纸效果。..word.zl- .-设计容切纸机构采用的是曲柄滑块机构，其自由度为1，保证机构的运动是唯一确定的，计算过程如图..word.zl- .-设计过程的预设条件偏心距e=0.21m，极位夹角23.48°刀具运动距离为0.3m为保障从动杆能进展预定运动，对杆件的尺寸设计计算如图..word.zl- .-对于刀具处运动速度的分析如下：..word.zl- .-结合杆件尺寸，可以确定C处速度的表达式。转速设定为40转每分钟，通过Excel辅助计算可得以下数据，..word.zl- .-通过建立相关的折线图，切纸距离为0.15米，速度波动小于40%。..word.zl- .-总结：1、机构的设计是对于我们所学习的机械原理的一次大操练，涉及了颇多方面的计算;而且由于所涉及的有关数据来源较广，比拟靠近实际些，计算量大大提升。2、通过这次作业，我们发现自身的颇多缺乏。首先，我们对于实际生产了解缺乏，以至于在尺寸大小等问题上没有较好的准那么，有点纸上谈兵的意味，条件设置也比拟随意。其次，我们还缺乏一定的方案性，本作业久拖未决，未能在多个时间段里积累资料，做足准备；导致最终只能加班加点地赶进度。..word.zl- .-1、在完成此项任务中，我们更真切地体验到机械原理在构造设计方面的作用，也感受到计算机在机械设计领域的巨大潜力。2、本次的作业可以说是一项对于协作要求较高的任务，构造的选择、初设条件的设置、数据的分析无一不是通过讨论协作完成的。由于我们在完成任务相对匆忙，故没有设计日记，以上感想总结，为全体成员的片语。望见谅参考机械原理第八版高等教育..word.zl-
