小蜜蜂图纸会审记录2012614 7页

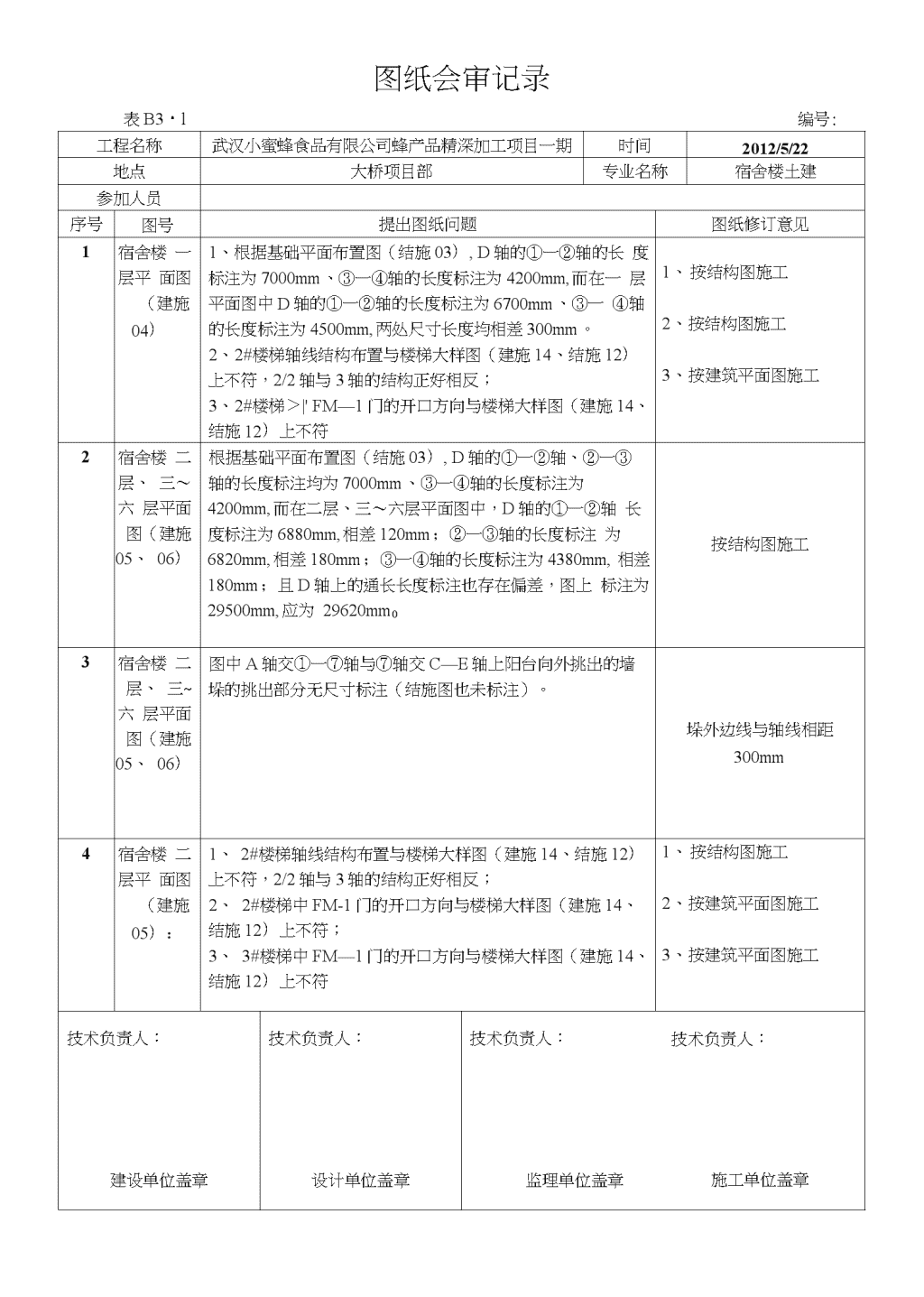

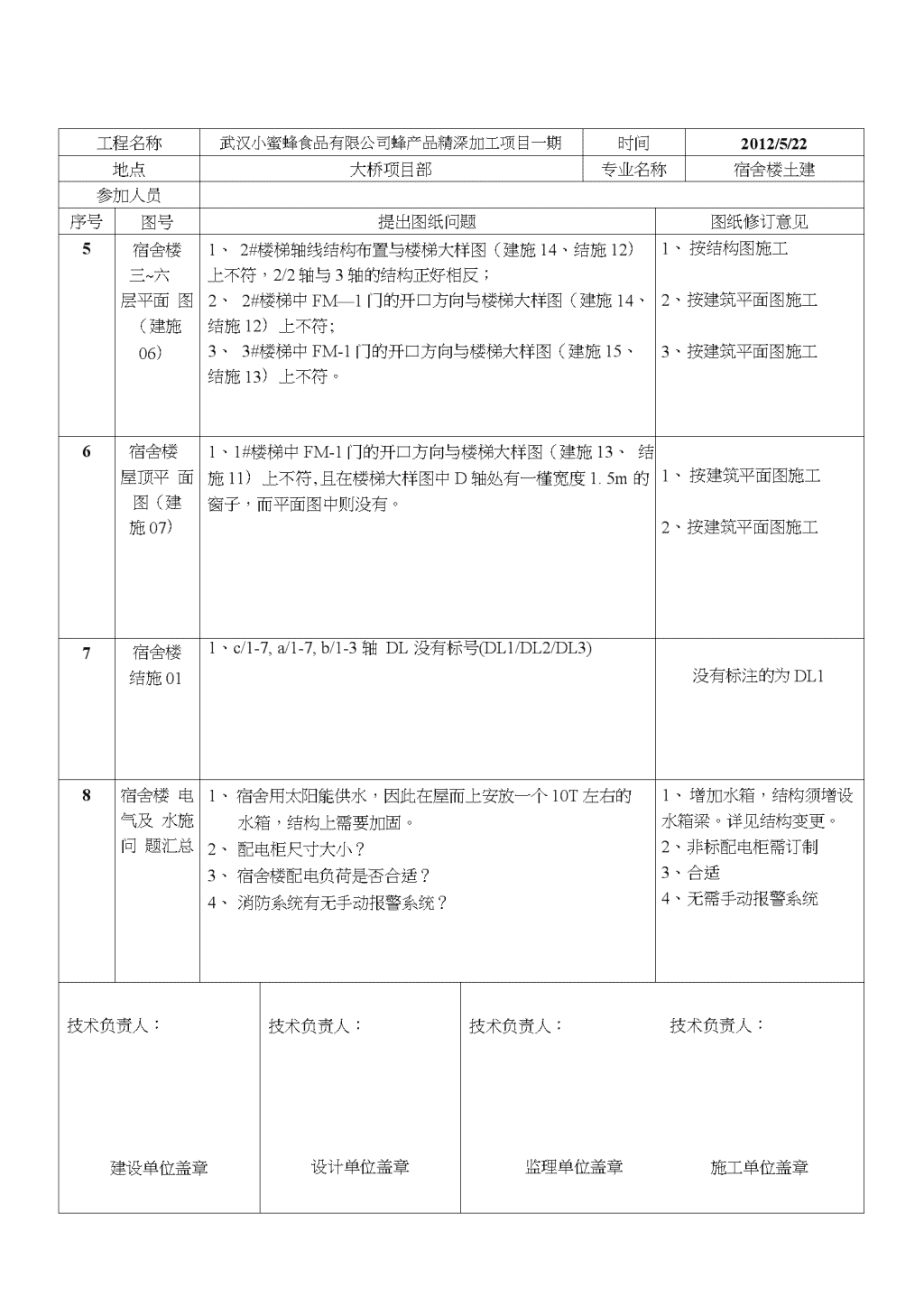

图纸会审记录表B3・l编号:工程名称武汉小蜜蜂食品有限公司蜂产品精深加工项目一期时间2012/5/22地点大桥项目部专业名称宿舍楼土建参加人员序号图号提出图纸问题图纸修订意见1宿舍楼一层平面图（建施04）1、根据基础平面布置图（结施03）,D轴的①一②轴的长度标注为7000mm、③一④轴的长度标注为4200mm,而在一层平面图中D轴的①一②轴的长度标注为6700mm、③一④轴的长度标注为4500mm,两处尺寸长度均相差300mm。2、2#楼梯轴线结构布置与楼梯大样图（建施14、结施12）上不符，2/2轴与3轴的结构正好相反；3、2#楼梯＞|"FM—1门的开口方向与楼梯大样图（建施14、结施12）上不符1、按结构图施工2、按结构图施工3、按建筑平面图施工2宿舍楼二层、三〜六层平面图（建施05、06）根据基础平面布置图（结施03）,D轴的①一②轴、②一③轴的长度标注均为7000mm、③一④轴的长度标注为4200mm,而在二层、三〜六层平面图中，D轴的①一②轴长度标注为6880mm,相差120mm；②一③轴的长度标注为6820mm,相差180mm；③一④轴的长度标注为4380mm,相差180mm；且D轴上的通长长度标注也存在偏差，图上标注为29500mm,应为29620mm0按结构图施工3宿舍楼二层、三~六层平面图（建施05、06）图中A轴交①一⑦轴与⑦轴交C—E轴上阳台向外挑岀的墙垛的挑出部分无尺寸标注（结施图也未标注）。垛外边线与轴线相距300mm4宿舍楼二层平面图（建施05）：1、2#楼梯轴线结构布置与楼梯大样图（建施14、结施12）上不符，2/2轴与3轴的结构正好相反；2、2#楼梯中FM-1门的开口方向与楼梯大样图（建施14、结施12）上不符；3、3#楼梯中FM—1门的开口方向与楼梯大样图（建施14、结施12）上不符1、按结构图施工2、按建筑平面图施工3、按建筑平面图施工技术负责人：建设单位盖章技术负责人：设计单位盖章技术负责人：监理单位盖章技术负责人：施工单位盖章 工程名称武汉小蜜蜂食品有限公司蜂产品精深加工项目一期时间2012/5/22地点大桥项目部专业名称宿舍楼土建参加人员序号图号提出图纸问题图纸修订意见5宿舍楼三~六层平面图（建施06）1、2#楼梯轴线结构布置与楼梯大样图（建施14、结施12）上不符，2/2轴与3轴的结构正好相反；2、2#楼梯中FM—1门的开口方向与楼梯大样图（建施14、结施12）上不符;3、3#楼梯中FM-1门的开口方向与楼梯大样图（建施15、结施13）上不符。1、按结构图施工2、按建筑平面图施工3、按建筑平面图施工6宿舍楼屋顶平面图（建施07）1、1#楼梯中FM-1门的开口方向与楼梯大样图（建施13、结施11）上不符,且在楼梯大样图中D轴处有一槿宽度1.5m的窗子，而平面图中则没有。1、按建筑平面图施工2、按建筑平面图施工7宿舍楼结施011、c/1-7,a/1-7,b/1-3轴DL没有标号(DL1/DL2/DL3)没有标注的为DL18宿舍楼电气及水施问题汇总1、宿舍用太阳能供水，因此在屋而上安放一个10T左右的水箱，结构上需要加固。2、配电柜尺寸大小？3、宿舍楼配电负荷是否合适？4、消防系统有无手动报警系统？1、增加水箱，结构须增设水箱梁。详见结构变更。2、非标配电柜需订制3、合适4、无需手动报警系统技术负责人：建设单位盖章技术负责人：设计单位盖章技术负责人：监理单位盖章技术负责人：施工单位盖章 工程名称武汉小蜜蜂食品有限公司蜂产品精深加工项目一期时间2012/5/22地点大桥项目部专业名称宿舍楼土建参加人员序号图号提出图纸问题图纸修订意见9宿舍楼1、宿舍楼柱子均有变截面情况，会造成外立面线条出现坎子，影响美观；2、宿舍楼楼梯间窗户高度处在框架梁中如何处理；3、宿舍楼3号楼梯北立面在建施上标明有2个窗户（03、C-4）,而效果图不同，以哪个为准；1、待设计院复核后再回复2、出设计变更3、按建筑图施工,设计院复核10宿舍楼1、宿舍楼阳台悬挑梁突出部分尺寸是多少？2、宿舍楼卫生间预留孔洞用什么材料砌筑，是否用烟道代替；3、宿舍楼1#、2#、3#楼梯PTB部分配筋不详1、外边线至中心轴线300mm2、管道井3、按PTB配筋图（按PTB1配筋） 技术负责人：建设单位盖章技术负责人：设计单位盖章技术负责人：监理单位盖章技术负责人：施工单位盖章 图纸会审记录表B3・l编号:工程名称武汉小蜜蜂食品有限公司蜂产品精深加工项目一期时间2012/5/22地点大桥项目部专业名称科研楼土建参加人员序号图号提出图纸问题图纸修订意见1科研楼二〜五层平面图1、科研楼屮二层至五层C6、C6・A、C7、C3窗户的窗台高度可否由1000改为1100?（C6、C6・A、C7、C3窗户均为1800高，窗户上边仅10cm,过梁不宜施工）2、科研楼王浆冻干粉车间中的窗户是否做窗台？3、科研楼一楼的C1窗户布置与效果图不一致，以何为准？（C1窗户在A・E轴方向不是连续的，效果图中为连续的）4、屋面天沟的做法？5、科研楼屮的露台可否由单向找坡改为双向找坡？6、科研楼屋面A-18/1至A-23轴至A-16的女儿墙体全封闭？7、科研楼王浆冻干粉车间露台的外观效果是否以效果图为准？（例如:建施07+A-E交A・13处的墙体与效果图不符，此类问题在所有露台中均存在）8、科研楼一层砌体是否设置圈梁，圈梁位置如何布置？（砌体在梁下吋，高度不足4m,可不设圈梁；但在A・E、A-7轴附近，砌体在板下，高度4.4m,应设圈梁）1、全部改为1100mm2、窗台墙压顶详05ZJ103-9-43、以施工图为准4、按05ZJ201-19-25、详见设计变更通知单6、是的7、以立面图为准8、在O-⑮轴增加窗台梁，在其它跨增加平齐窗顶圈梁代过梁2科研楼1、科研楼出露台的门与图集不符；2、科研楼楼顶圆形部位有没有门；3、科研楼北边空调板百叶装饰是平齐还是后退线条外边；4、王浆车间一楼1/D・A~D・C轴交D-4轴外墙为防火墙是否施工；1、05ZJ201-12-32、在防水以上开门3、百叶后退，退出滴水线4、按图施工技术负责人：建设单位盖章技术负责人：设计单位盖章技术负责人：监理单位盖章技术负责人：施工单位盖章 图纸会审记录表B3・l编号:工程名称武汉小蜜蜂食品有限公司蜂产品精深加工项目一期时间2012/5/22地点大桥项目部专业名称芫头、蜂蜜车间土建参加人员序号图号提出图纸问题图纸修订意见1苑头车间建施1、芜头车间四周的绿化带、宽度、成型标高、挡土墙使用的材质？2、污水井、检查井以及井盖的材质？井顶盖板面的标高？1、四周的绿化带、宽度、成型标高由绿化景观公司定。挡土墙饰面采用灰色的外墙砖2、均采用砖砌检查井，施工时应注意井盖标高和道路标高相配合:在绿化带内井盖应高出绿化带地面5cm-20cm,釆用轻型铸铁井盖；在道路上井盖应与道路齐平，人行道上采用轻型铸铁井盖，车行道上采用重型铸铁井盖。2蜂蜜车间建施1、蜂蜜车间四周的绿化带、宽度、成型标高、挡土墙使用的材质？污水井、检查井以及井盖的材料？井顶盖板面的标高？2、蜂蜜车间北面货台及室外楼梯成型尺寸？挡土墙的材质、顶面的标高？货台地坪的材质、厚度、坡度、坡向等的做法？3、为什么蜂蜜车间北面货台M轴交14轴、M轴交3轴处货台有间断？1、蜂蜜车间四周的绿化带、宽度、成型标高由绿化景观公司定。挡土墙饰面采用灰色的外墙砖污水井、检查井同上2、详见建施变更3、甲方要求技术负责人：建设单位盖章技术负责人：设计单位盖章技术负责人：监理单位盖章技术负责人：施工单位盖章
